Build Power 3 in 1 Battery Balancer - балансир с экраном и функцией разряда
- Цена: 475 руб
- Перейти в магазин
Этот маленький приборчик подключается ко всем ячейкам сборок аккумуляторов от 2S до 6S, измеряет и отображает напряжения на всех ячейках одновременно, умеет балансировать ячейки и разряжать их для безопасного хранения аккумуляторов.

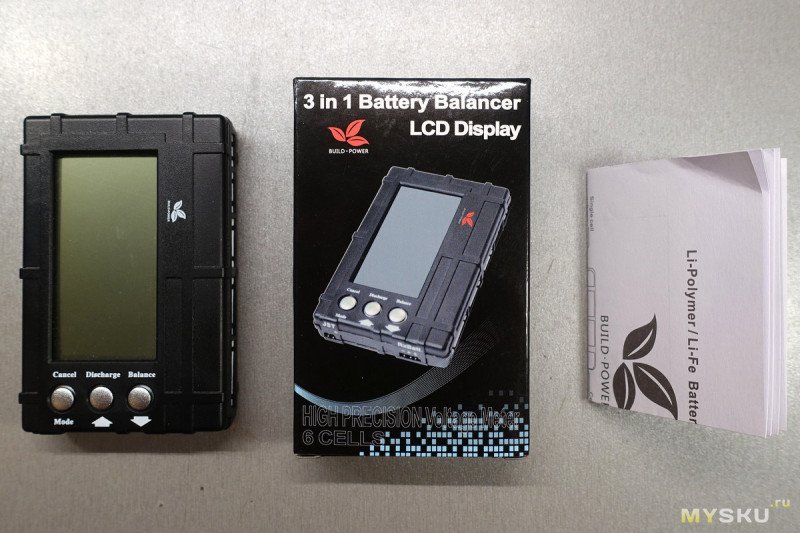

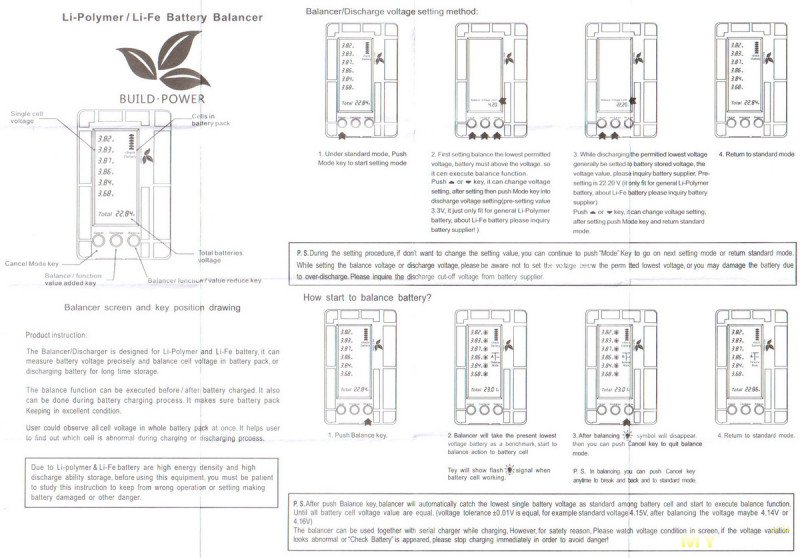

Приборчик приходит в коробочке. В комплекте большая, но довольно бестолковая инструкция.

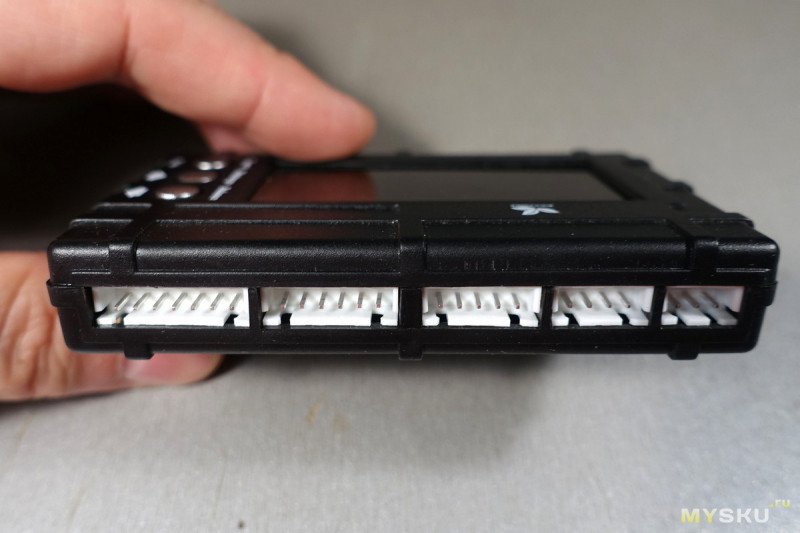

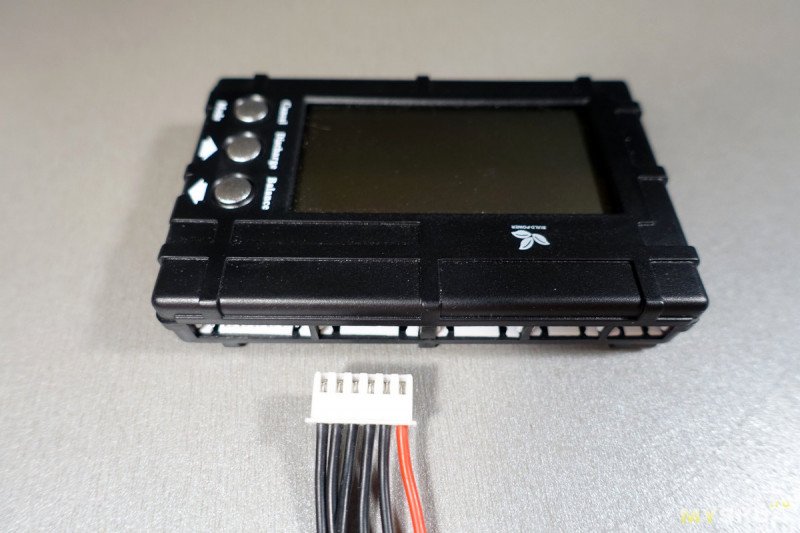

Разъёмов и проводов в комплекте нет, так как приборчик предназначен в основном для модельных аккумуляторов, а там уже из аккумулятора торчат провода с такими разъёмами, но, разумеется, его можно использовать и для любых других аккумуляторов: подходят белые и чёрные разъёмы с шагом 2.54 мм.
Плюс сборки (красный провод) справа у всех разъёмов на фото. Минус сборки слева.

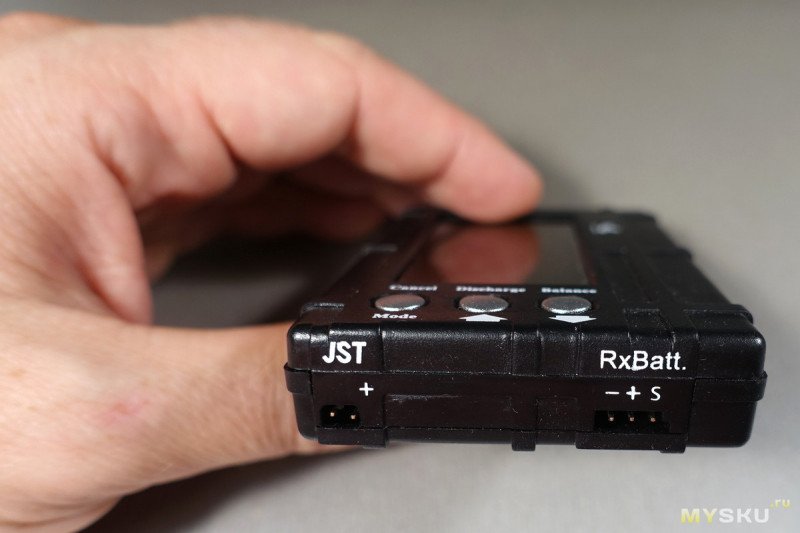

Есть ещё два разъёма для отдельного питания приборчика (обычно он питается от измеряемого аккумулятора) и для подключения низковольтных NiCd и NiMh аккумуляторов.

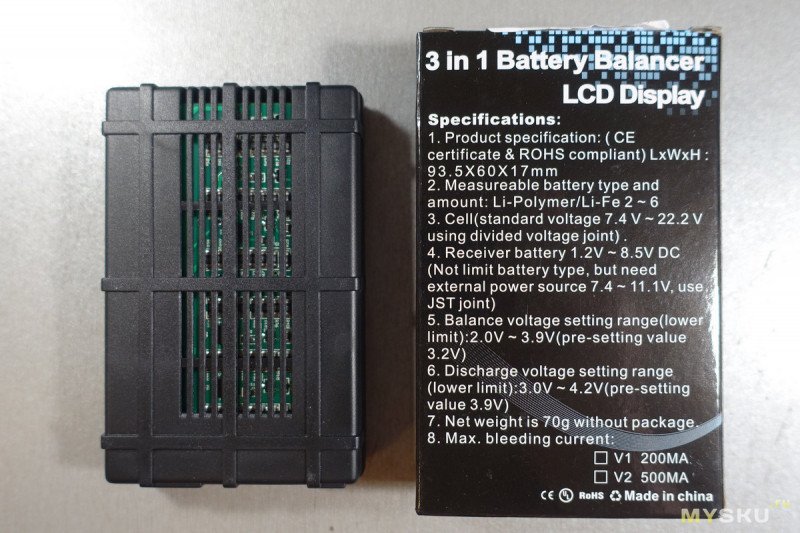

Сзади вентиляционная решётка в пластиковом корпусе.

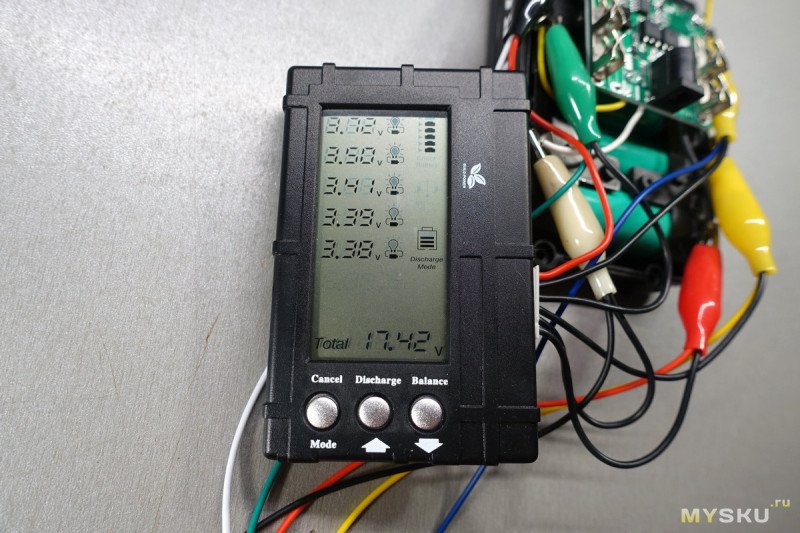

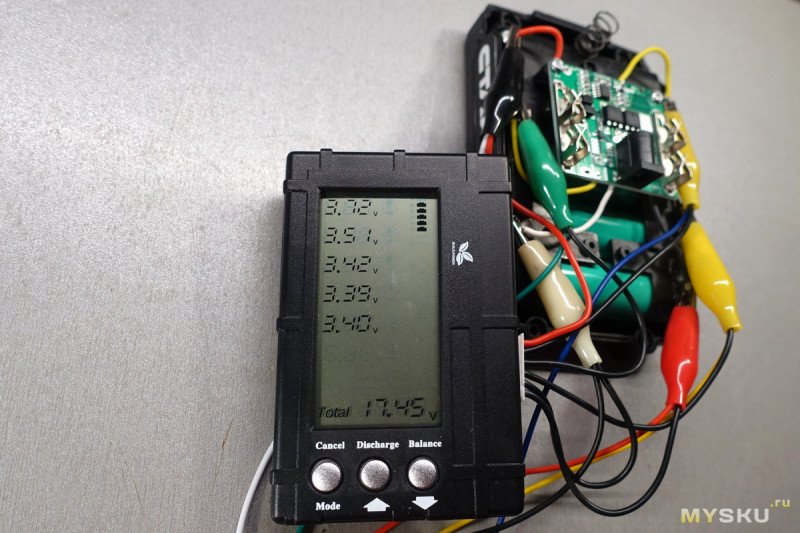

При подключении аккумулятора приборчик включается и начинает отображать напряжение на всех ячейках и общее напряжение сборки. Значения обновляются дважды в секунду.

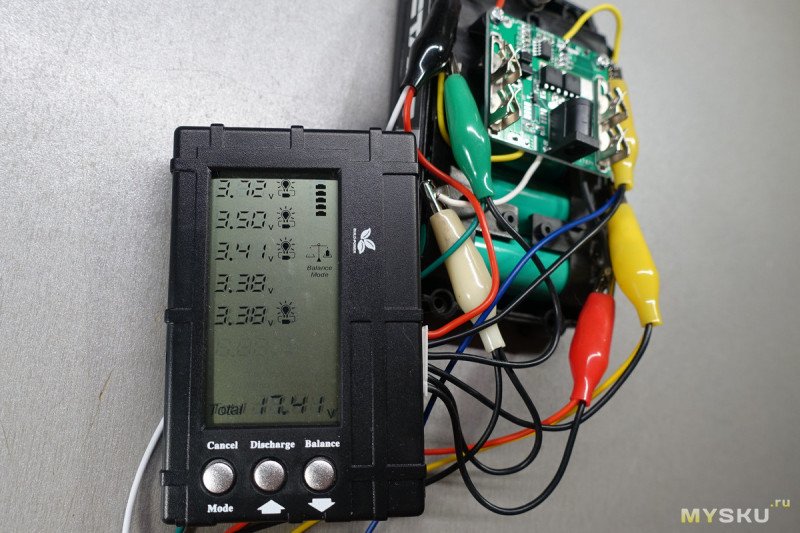

Кнопка Balance запускает процесс балансировки. Балансирует, разряжая током 300 мА те ячейки, напряжение которых больше, чем у ячейки с минимальным напряжением. Рядом с напряжениями балансируемых ячеек начинают мигать символы балансировки. Когда балансировка ячейки завершается, символ рядом с ней исчезает. После завершения балансировка не прекращается сама, нужно нажать первую кнопку.
Кнопка Discharge запускает разряд всех ячеек до указанного напряжения. Это позволяет разрядить аккумулятор до полностью пожаробезопасного состояния, к тому же, литиевый аккумулятор, заряженный на 50-60% лучше переносит длительное хранение. Разряд каждой ячейки идёт тем же током 300 мА.
В этих режимах приборчик очень сильно нагревается сзади. В отзывах пишут, что корпус может даже расплавиться, чтобы этого не случилось, нужно использовать прибор вертикально, чтобы задние отверстия не перекрывались, а ещё лучше направить на него вентилятор.
Помимо тока разряда, я измерил погрешность измерения напряжения ячеек, она не превышает 0.01 В.
Это не самый лучший балансир, но удобный 6-канальный вольтметр. Его можно использовать совместно с платами активной балансировки и зарядными устройствами.
Приборчик приходит в коробочке. В комплекте большая, но довольно бестолковая инструкция.

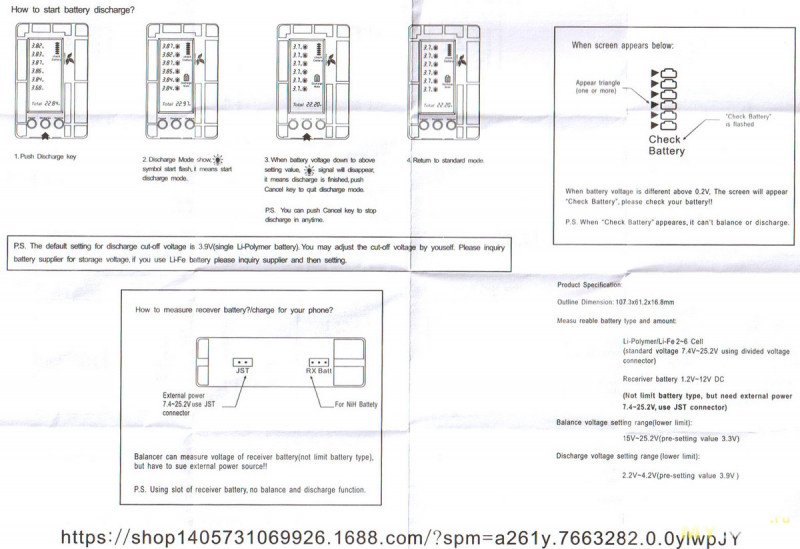

Инструкция
Разъёмов и проводов в комплекте нет, так как приборчик предназначен в основном для модельных аккумуляторов, а там уже из аккумулятора торчат провода с такими разъёмами, но, разумеется, его можно использовать и для любых других аккумуляторов: подходят белые и чёрные разъёмы с шагом 2.54 мм.
Плюс сборки (красный провод) справа у всех разъёмов на фото. Минус сборки слева.
Есть ещё два разъёма для отдельного питания приборчика (обычно он питается от измеряемого аккумулятора) и для подключения низковольтных NiCd и NiMh аккумуляторов.
Сзади вентиляционная решётка в пластиковом корпусе.
При подключении аккумулятора приборчик включается и начинает отображать напряжение на всех ячейках и общее напряжение сборки. Значения обновляются дважды в секунду.
Кнопка Balance запускает процесс балансировки. Балансирует, разряжая током 300 мА те ячейки, напряжение которых больше, чем у ячейки с минимальным напряжением. Рядом с напряжениями балансируемых ячеек начинают мигать символы балансировки. Когда балансировка ячейки завершается, символ рядом с ней исчезает. После завершения балансировка не прекращается сама, нужно нажать первую кнопку.
Кнопка Discharge запускает разряд всех ячеек до указанного напряжения. Это позволяет разрядить аккумулятор до полностью пожаробезопасного состояния, к тому же, литиевый аккумулятор, заряженный на 50-60% лучше переносит длительное хранение. Разряд каждой ячейки идёт тем же током 300 мА.
В этих режимах приборчик очень сильно нагревается сзади. В отзывах пишут, что корпус может даже расплавиться, чтобы этого не случилось, нужно использовать прибор вертикально, чтобы задние отверстия не перекрывались, а ещё лучше направить на него вентилятор.
Помимо тока разряда, я измерил погрешность измерения напряжения ячеек, она не превышает 0.01 В.
Это не самый лучший балансир, но удобный 6-канальный вольтметр. Его можно использовать совместно с платами активной балансировки и зарядными устройствами.
Самые обсуждаемые обзоры
| +25 |
1172
45
|
| +12 |
988
28
|
А подключать балансируемый аккумулятор можно в любой последовательности? Скажем, сначала плюс, потом минус, а потом промежуточные контакты — можно?

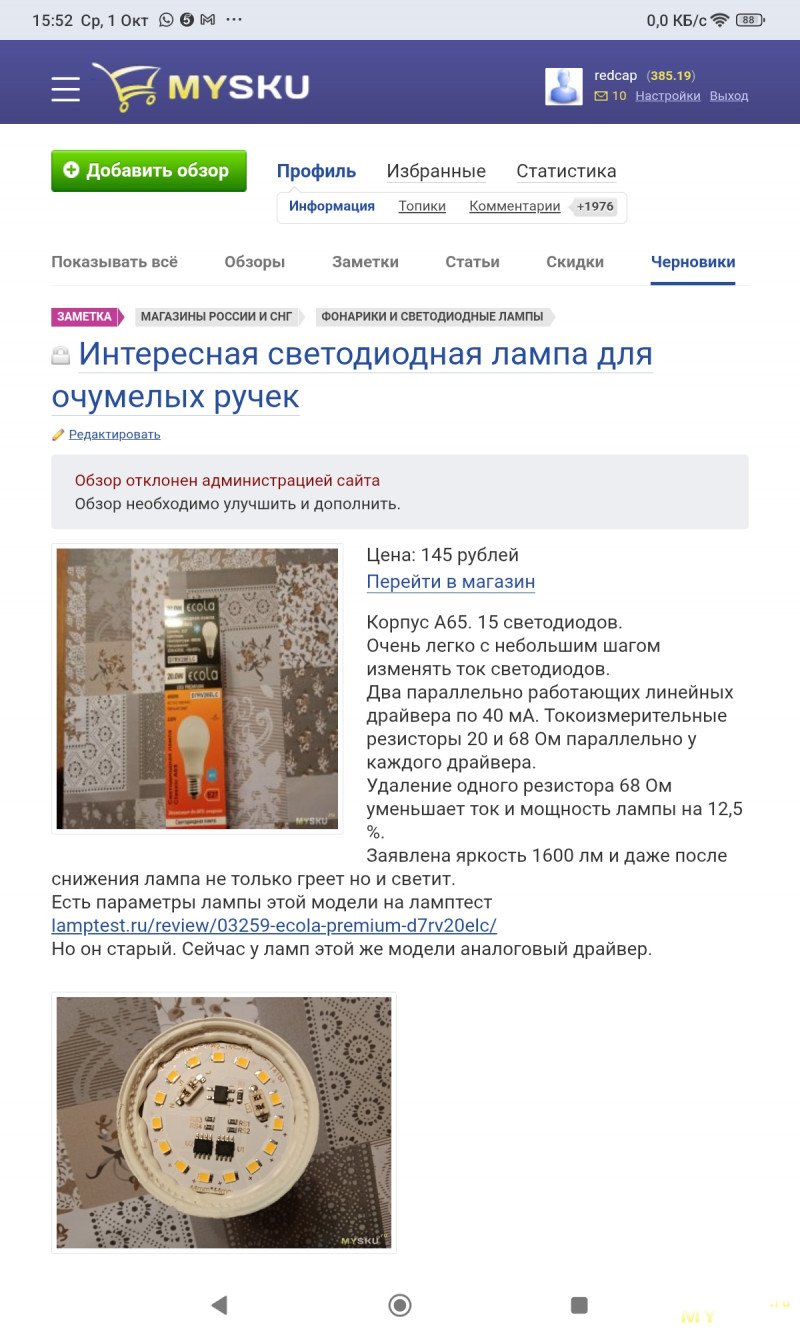

Лампа очень хороша, может напишите про нее обзор. С моими фото и даже частью текста, если нужно.
mysku.club/blog/russia-stores/104636.html
если на скриншоте весь обзор — видимо его стоит переквалифицировать в заметку, врядли это вызовет проблемы.
То, чем эта лампа интересна там и написано.
хотя странно, конечно, что к заметкам какие-то требования.
ну добавить хотя бы картинок для идентификации этой модели/партии (где-нить на лампе дата есть). ибо в следующей запросто может быть иначе. че-нить еще замерить — потребление там, порог пульсаций.
2*40мА — это реально измерено? *250В~20вт, из опыта общения с ихними лампами — не верю, что у эколы бывают ватты 1в1 с заявленными.

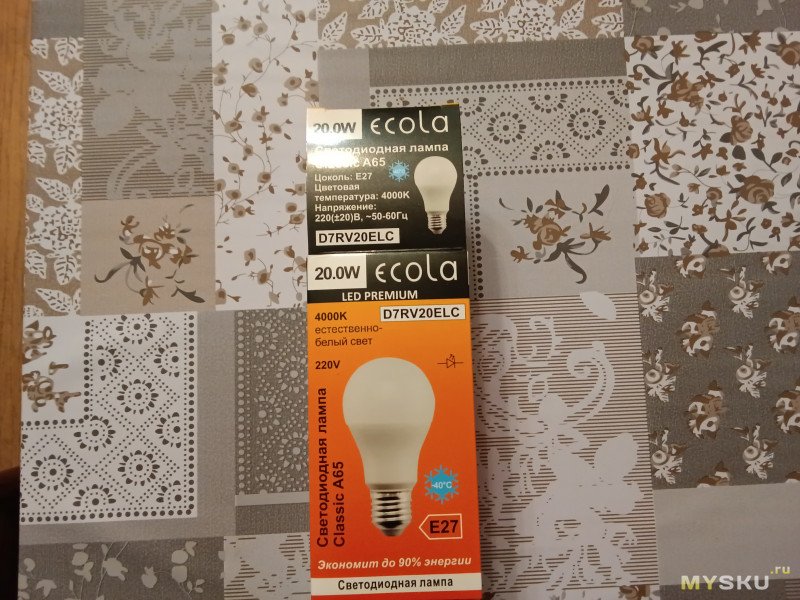

Модель на коробке есть на фото, на корпусе точно такая же.
Странно, что когда покупал в прошлый раз на корпусе была дата изготовления 07.2024, а в купленных вчера даты вообще нигде нет.
Сам удивлён, поэтому и попросил Алексея. Он же может не только мощность измерить, но и световой поток, что намного важнее.

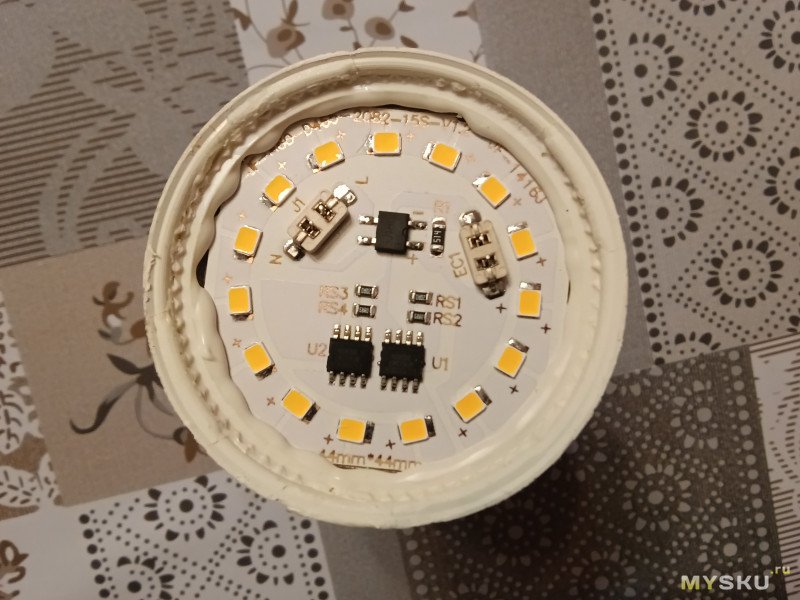

Просто выкусыванием резисторов можно сделать 17; 15; 12,5 или даже 6 Вт. Снижение мощности на 10 % снизит температуру перехода светодиодов на 10°, что удвоит срок службы :)
А можно пример такой же груши на 10 Вт?
Для снижения пульсаций до допустимых 5% просто увеличивается емкость электролита из расчета дополнительно 3% на 1 % пульсаций.
оно поднимется после таких добавлений
А лампы с импульсным драйвером замечательно убивают светодиоды бросками тока и гадят в сеть :)
не может такого быть. от 3Вт этот драйвер отпаяется (хотя раньше у него сработает термозащита).
нормальная цепочка диодов вольт на 250+-10, половины от этого на драйвер никак не остается.
открыть устройство не получилось?
или фотки под сполер

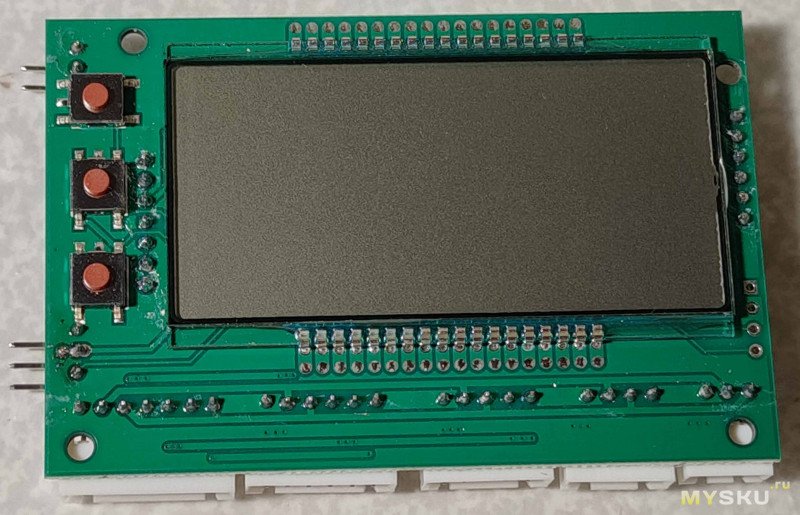

Дорожки загадочного вывода S и с плюсового вывода в трехпиновом разъеме для Ni убежали под экран.

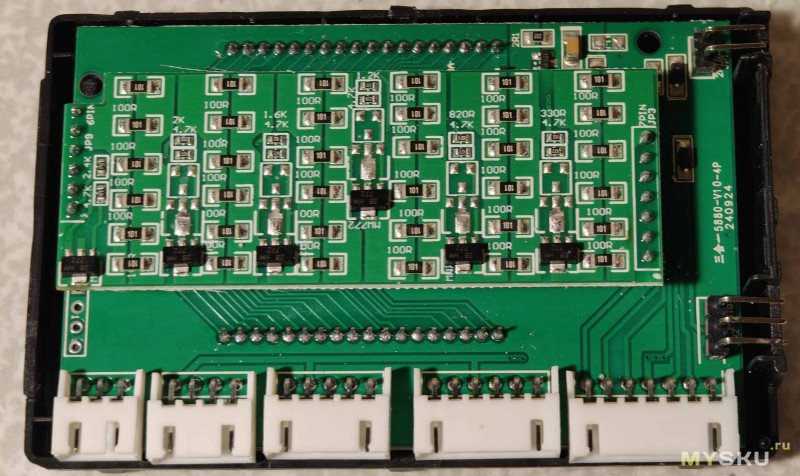

Плата нагрузок

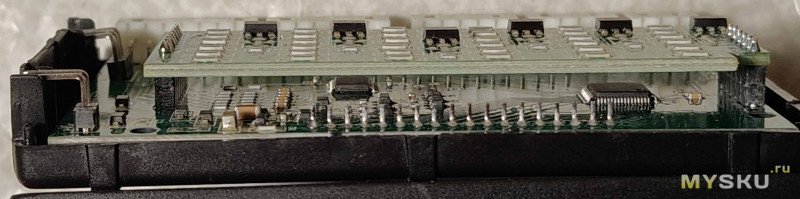

Между платами видны две многоножки
может по этому и плата разведена на разные
есть дополнительные места под транзисторы

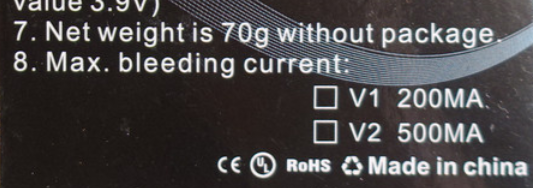

но вот ни 200 ни 500 ни там ни там не получается.
видимо это разные версии.
Но ток балансировки этих ячеек может быть в два раза больше.
в любом случае однократное уравнивание напряжений полузаряженных элементов смысла не имеет, если у них даже чуть отличная емкость. при заряде они все равно резбегутся.
Но бывают ситуации, когда надо разово отбалансировать. И тогда тут плюс в том, что более-менее нормальный ток балансировки.
можно конечно выравнивая ниже в несколько итераций довести до более-менее совпадения, но это лишняя суета.

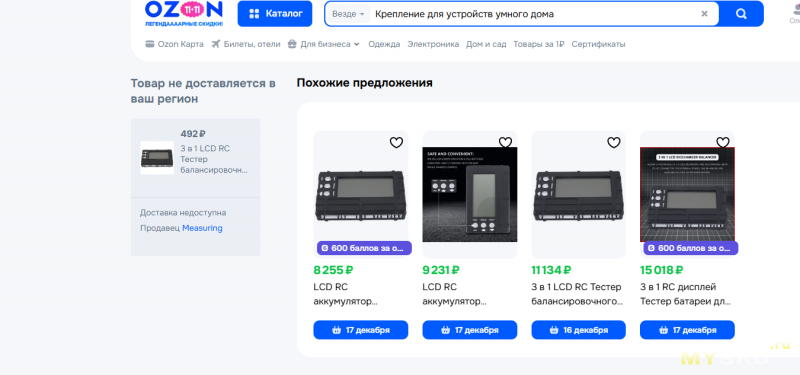

но там цена от 600р-1100р с доставкой

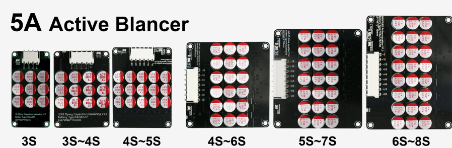

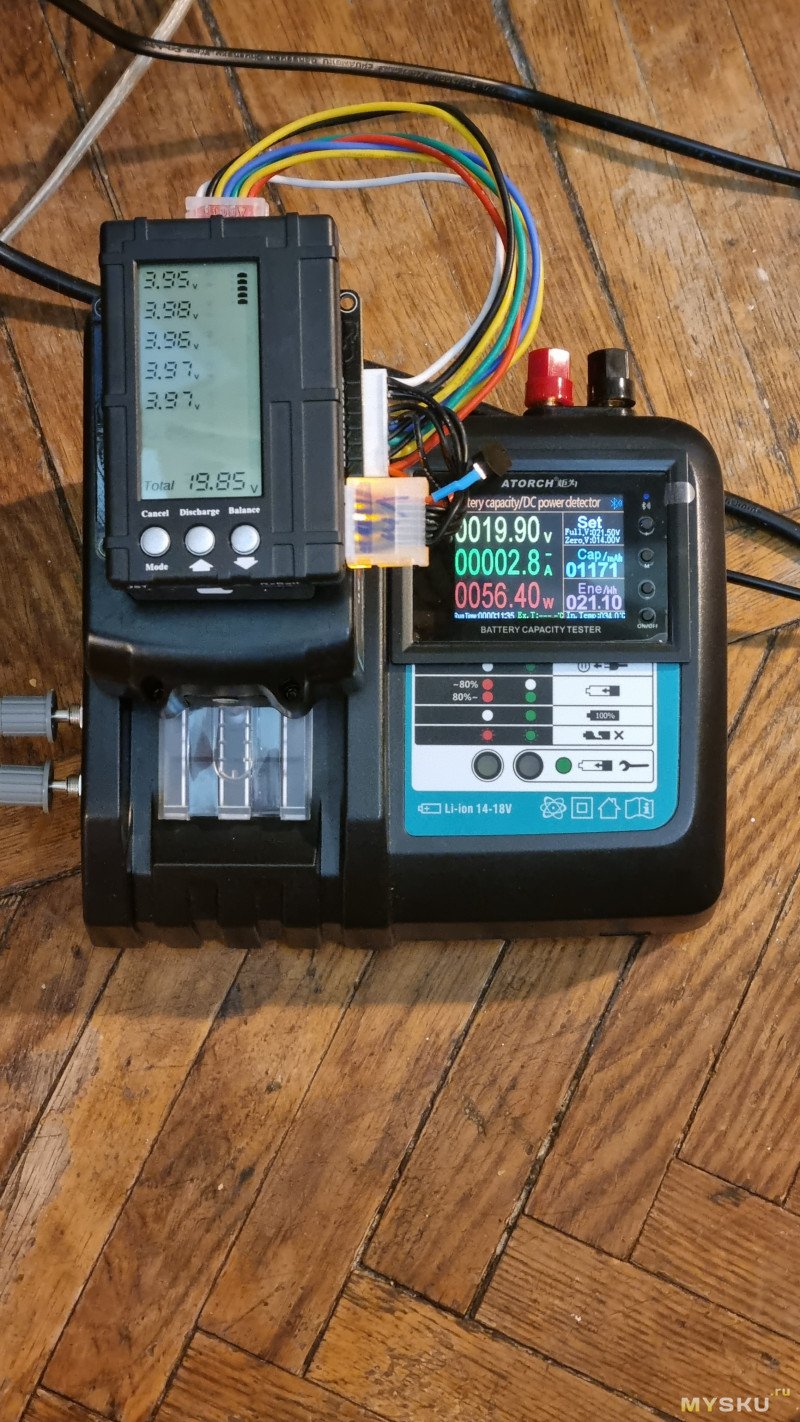

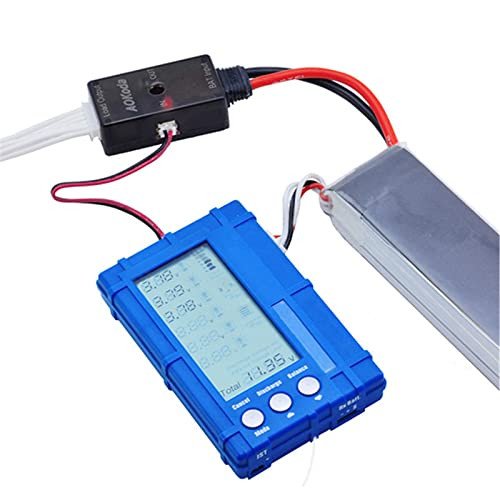

активный конденсаторный балансир на 6А + пасивка из устройства из темы на 400мА
При подключении аккумуляторов к балансировочному разъему все работает штатно, но ток от ЛБП так и не появляется.
Сколько может минимум потреблять неизвестный МК в этом приборе?
И конструктивно разъем внешнего питания установлен 2,5 мм, а в отверстие в корпусе не проходят гнезда даже 2.0 мм типоразмера. Допилить, конечно, не сложно, но неаккуратненько как-то…
(XH2.54)
Прблема в другом. Прибор не использует внешнее питание. Интересно как у других с этим обстоит.
Оказывается, внешнее питание нужно для измерения напряжения устройства RxBatt, и должно быть 7.4-25.2V.
Измерение на 1, 2 и 4 каналах очень точные. На 3 канале показания занижаются на 10мВ.
Каналы считаются снизу вверх.
Общее напряжение также измеряется очень точно. (Сравнивал с Fluke).
Измерение производится в реальном масштабе времени, не один раз в момент подключения или смены режима.
Разбирается легко, ногтем в щель и по периметру.
Балансир на каждом из 6 каналов — 10 параллельных резисторов по 100Ом, общим сопротивлением 10Ом.
Экран имеет малые углы просмотра.
В целом девайс понравился, вот только как бы подкорректировать делитель 3-канала для более точного измерения :)
https://www.ozon.ru/product/q-p-j-b-230-sht-xh2-54-2p-3p-4p-5-kontaktnyy-klemmnyy-blok-s-shagom-2-54-mm-korpus-kontaktnyy-2727403537

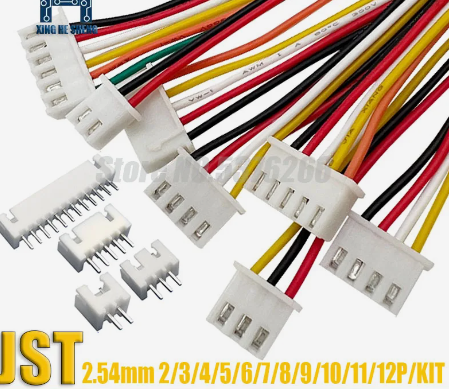

Заказал на Яндекс Маркете вот такой набор: market.yandex.ru/card/5-komplektov-razyemov-jst-xh254-2345678-kontaktnykh-length-10cm-2pin/4379861546

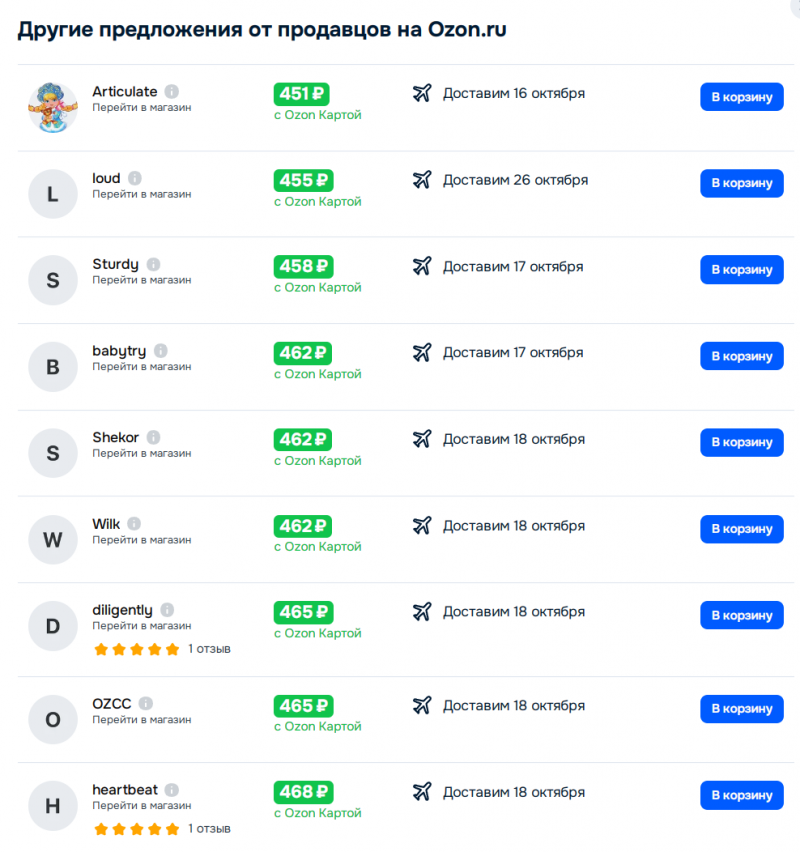

Если подробно прочитать на странице заказа, то в последней строке это написано
