Светодиодная COB матрица на 50Вт с прямым питанием от сети 220В


Взял пощупать-поковырять любопытства ради (ранее таковых в руках не держал), и с (не оправдавшейся) надеждой на 4000K. Ассортимент лота включает 20/30/50Вт, 110/220В, warm/naturally white.
Обычно на али всякие COB матрицы представлены только в 2х вариантах цветовой температуры — ~2700K(warm) и ~6500K(cold). «Naturally» позволял ожидать что-то вроде 4000K (в спецификации этого нигде не указано), но по факту оказался типичный «cold».


Приехала в полиэтиленовом зип-пакетике внутри пупырчатого почтового.

Как и заявлено матрица на алюминиевой плате толщиной ~0.9мм и размерами 40*60мм со скругленными сторонами. Есть 4 симметричных отверстия для крепления диаметром 3.6мм и расстоянием 34*34мм.

На плате два контакта вход питания под пайку, диодный мост MB106 (1А 600В) и 5 драйверов MLS3535A с токозадающими резисторами. Резисторы почему-то слегка разные — 2шт по 7.5Ом и 3шт 8.2Ом.
Все детали драйвера залиты белым герметиком, который легко отковыривается.
Матрица 9*8 позиций, потенциально по 2 кристалла в каждой, но в наличии только по одному.
Драйверы, как позже выяснилось, подключены впараллель на все цепочки диодов (если конечно их несколько, но возможно тут одна цепочка из 72 кристаллов, по ~3.5В на каждый выглядит правдоподобно).
Ничего похожего на предохранителя на плате не видно.

Зависимость потребления от напряжения в исходном виде:
U, В — P, Вт
150 — 1.7
160 — 5
170 — 10
180 — 17
190 — 30
200 — 38
220 — 48
230 — 54

Пульсации ожидаемо 100% на 100Гц со скважностью около 2. Видно, что ограничение тока драйвером начинается при подаче напряжения около 170-180В, т.е. напряжение цепочки светодиодов при номинальном токе порядка 240-250В.

Драйверы продемонстрировали работоспособность термозащиты, выше 70 градусов мощность начинает понижаться, и лежа на полу, касаясь линолиума рост температуры останавливался при 130 градусах и мощности в 15-20Вт.
Так же можно видеть нарастающее ограничение мощности в течении каждого полупериода.

Немного экспериментов по приведению в удобоваримое состояние.

Для начала после мостика был припаян электролит на 10мкФ, глубина пульсаций снизилась до 90% при 220В, мощность выросла до 62Вт. Вторым этапом были увеличены токозадающие резисторы, исходя из скважности предполагалось, что для сохранение мощности необходимо увеличение ~вдвое. Отпаивать от неплохого теплораспределителя их проблемно, и первая мысль была слегка сточить токопроводящий слой по ширине, для увеличения сопротивления. Эта затея имела частичный успех — у первого резистора сопротивление сначала уменьшалось, а далее сразу же получился обрыв. У двух получилось примерно то, что нужно — 15 и 17 Ом. Один резко проскочил до 36Ом и последний сопротивление опять уменьшал, после чего тоже ушел в обрыв. 3 неудачных были полностью зачищены от проводящего слоя и поверх напаяны 15Омные (паять через теплоизолятор в виде установленного резистора заметно проще).

В результате мощность снизилась до 38Вт при 220В, пульсации получились при 220 50%, 230 — 25%, 240 <5%. Значит емкости недостаточно, заменил на 22мкФ, в результате мощность повысилась до 43Вт (при 220В), а пульсации пропали при напряжении в 197В и выше.

При проверке тепловизором выяснилось, что один из токозадающих резисторов плохо пропаян, и трудились только 4 драйвера, после пропайки мощность достигла 53Вт при 220В, а пульсации пропадали выше 212В. Это уже вполне приемлемый результат, мощность осталась примерно равна исходной, пульсации побеждены.
При желании мощность можно понижать, отключая часть драйверов (например убирая их токозадающие резисторы).
При практическом использовании так же полезно поставить какой-нить предохранительный резистор для защиты и ограничения тока заряда конденсатора.

После модификации опля#3 кажет ЦТ в 6300K и cri 74% (в исходном, пульсирующем, режиме замеры странно скачут).

Вообщем, изделие примерно соответствует заявленному и пригодно для доработки напильником. А вот сколько оно проживет останется покрыто мраком.
Планирую купить +28 Добавить в избранное +95 +137
свернуть развернуть
Комментарии (104)
RSS
+
avatar
  • Alex_Rrr
  • 24 февраля 2024, 15:07
+5
У меня без доработок и на хорошем медном радиаторе от процессора живёт уже лет шесть. Если посмотреть на светящийся чип через сварочную маску видно неравномерное снижение яркости отдельных кристаллов, да и оттенок всё больше отдаёт в синеву. У меня точно такая же платка, светит где-то по 1-2 часа в сутки.
+
avatar
  • jove
  • 27 февраля 2024, 14:28
+1
В гараже, на медном радиаторе от 260GTX проработало 3 года и померло.
+
avatar
  • pavelcd
  • 10 марта 2024, 08:58
+1
Тоже несколько лет работают несколько 100Вт таких. Благо кулеры с радиаторами от процов в изобилии. Это на улице. В теплице и гараже радиаторами служит уголок, из которого сварен каркас. Через термопасту, конечно.
+
avatar
  • TheLamer
  • 24 февраля 2024, 15:08
+32
Немного экспериментов по приведению в удобоваримое состояние.
Только конденсатор паять непосредственно на ноги моста на самой матрице очень неудобно. Я просто беру еще один мост, паяю его на конденсатор и эту связку паяю на входной кабель в светильник, при этом конденсатор можно разместить в удобном месте корпуса светильника. А уже с него веду провода на матрицу, причем мост на матрице позволяет не следить за полярностью.
+
avatar
  • vlo
  • 24 февраля 2024, 15:10
+1
да не, нормально получилось. вот в корпусе размещать — может мешаться, да.
+
avatar
  • TheLamer
  • 24 февраля 2024, 15:17
+7
Даже без корпуса, конденсатор и паять на мост на таком теплоотводе не просто, и надежность его фиксации (висит на длинных ногах на двух крохотных точках пайки с неидеальным прогревом) не самая лучшая. Но вполне работоспособно, да. И в сугубо бытовых условиях (типа установить в светильник вместо лампочки) имеет право на жизнь.
P.S. «внешнее» размещение конденсатора с собственным мостом удобно еще в случае, когда в светильник несколько матриц ставите. Можно обойтись одним конденсатором в недрах корпуса (и не особо париться его размерами), а спереди ничего не будет мешать лепить отражатель.
+
avatar
  • Z2K
  • 25 февраля 2024, 01:42
+1
Eще через выводы конденсатора будет прогрев самого конденсатора от матрицы.
+
avatar
  • vlo
  • 25 февраля 2024, 02:49
0
в общем обьеме там в любом случае будет прогрев.
а выводы не из меди делают, теплопроводность у них очень так себе.
+
avatar
  • Z2K
  • 25 февраля 2024, 04:36
+1
В одном пластиковом корпусе без циркуляции воздуха температура устаканится для всех плюс-минус одинаковая.
Но следует учитывать, что несмотря на стальные выводы от 100 градусов матрицы теплота на конденсатор передаваться будет, и именно внутрь, особенно при существенной разнице температур. А зависимость времени до пробоя от температуры у электролитов строго экспоненсиально, и увеличение температуры на 10 гр может уменьшать срок службы в 10 раз. Особенно если это фактически не высокотемпературный конденсатор, а не то что написано на оболочке.
+
avatar
  • pleas
  • 25 февраля 2024, 09:42
+5
насколько помню, для электролитов каждые -10 градусов продлевают срок службы вдвое, если полимерный то каждые -20 градусов продлевают в 10 раз.
+
avatar
  • Ramiro
  • 25 февраля 2024, 20:45
+2
емкости недостаточно, заменил на 22мкФ
Всегда интересовал вопрос., почему вот вместо 10 меняем на 22, почему не 44 или 470мкф или еще что больше, просветите как это работает!?
+
avatar
  • vlo
  • 26 февраля 2024, 00:28
+2
22 это банально следующий наличный номинал. вообще же по виду графика пульсаций при 10мкф вполне понятно, что снижение наклона графика разряда стабильным током от удвоения емкости должно хватить.
+
avatar
  • oleg235
  • 24 февраля 2024, 15:39
0
Вообщем, изделие примерно соответствует заявленному и пригодно для доработки напильником.
И даже после доработки будет
ЦТ в 6300K и cri 74%
Зачем оно такое надо?
+
avatar
  • vlo
  • 24 февраля 2024, 16:16
+6
для прожекторов это вполне типично. зачем там другое надо?
+
avatar
  • oleg235
  • 24 февраля 2024, 16:36
+3
Сильно зависит от того, что при свете этого прожектора делать.
Мне как-то приходилось паять в разъёмы кабель с цветовой маркировкой жил, и оказалось, что это нормально получается только при солнечном свете.
+
avatar
  • vlo
  • 24 февраля 2024, 17:47
+3
да что не делай, 100гц мерцание штука неприятная, а свидетелей кри в природе немного. цт так и вовсе ниже чем в пасмурный день.
+
avatar
0
свидетелей кри в природе немного
Если для рассады, то смысла около нуля.

Как свидетель hicri высокого r9, могу привести пример «в кладовке красные помидоры в банке выглядят привлекательнее» (не, ну правда), но 50 Вт — это на очень большую кладовку, так что пример, скорее всего, высосан из пальца.
+
avatar
+8
все решается хорошим налобным фонарем, разве нет?
+
avatar
  • oleg235
  • 24 февраля 2024, 21:23
0
На 8-часовую смену его не хватает.
+
avatar
  • djdff
  • 24 февраля 2024, 21:32
0
два?
+
avatar
  • easthost
  • 24 февраля 2024, 23:05
+1
Хватает. Модель с 2мя 18650 по 3к мА.
+
avatar
  • oleg235
  • 25 февраля 2024, 00:04
-4
«Хороший налобный фонарь» и «модель с 2*18650» — это разные категории.
+
avatar
  • Latte
  • 25 февраля 2024, 21:58
+6

Нью современники не знают, деды и не вспомнят.
+
avatar
  • evgeniy1
  • 26 февраля 2024, 01:40
0
Видел эту древность (хотя… кое-где они ещё в 2000е использовались)

Более того, спелеологи в 2000е активно использовали газовые фонари-горелки на ацетилене! И были довольны.
Ранние светодиодные не могли составить им конкуренцию, потом уже да, превзошли во всём и вытеснили.
+
avatar
  • Latte
  • 26 февраля 2024, 03:07
+1
Под самый конец размеренной жизни в местах нынче весьма активных в определенном плане шахтоуправления повсеместно закупали светодиодные светильники. Такой же компоновки, но при этом ярче, легче, дольше. И, видимо, только в этой области они и остались — в остальных от применения 21700 в налобнике уже в экстаз уходят.
+
avatar
  • evgeniy1
  • 26 февраля 2024, 05:13
+1
Такой же компоновки, но при этом ярче, легче, дольше.
Такой же, как старые аккумуляторные на фото выше?
и как?

И, видимо, только в этой области они и остались
Налобные фонари с выносными блоками питания делают в тч. такие брэнды, как Fenix & Petzl.
Другое дело, что большинству они нафиг не нужны, вещи узко-специализированные.
Шахтёрам, поди, ещё и с сертификацией по взрыво-безопасности, это сразу цена в разы вверх.

в остальных от применения 21700 в налобнике уже в экстаз уходят.
Лично мне налобник из 1 блока на 21700 уже великоват и тяжеловат, даже при очень лёгком корпусе, много лет использую Зебру и переделанные Скиллханты на 18650 и не собираюсь менять формат. А другим нравится.

А вот карманные есть как на 18650, так и на 21700.
+
avatar
  • Latte
  • 26 февраля 2024, 11:24
+1
Такой же, как старые аккумуляторные на фото выше?
Да, именно такие.
и как?
Тогда еще не было cob, да и Cree не был вхож, но все равно все условия выполнялись — традиционные коногонки на лампах накаливания светили тускло, но при этом ощутимо оттягивали ремень, светодиодные были не в пример приятнее в эксплуатации, даже с узким CRI. Но я с таким буквально пару месяцев отходил, и практика закончилась.
Другое дело, что большинству они нафиг не нужны, вещи узко-специализированные.
Про это я и говорю, да. Но больше склоняюсь к тому, что предложение отсутствует — какому-нибудь электромонтажнику легкий налобник с выносным блоком АКБ может быть наоборот удобнее единого светильника.
+
avatar
  • evgeniy1
  • 26 февраля 2024, 05:23
+1
примеры брэндовых фонарей с отдельным батарейным блоком, в котором 2 банки:

Petzl DUO RL


R2
Rechargeable battery for DUO RL and DUO S headlamps
Lithium-Ion technology offers high capacity (3200 mAh, 7.4 V, 23.68 Wh) with reduced weight and excellent performance at low temperatures
Weight: 168 g

= 2 банки 18650, скорее всего.
+
avatar
+4
чойта вдруг? я в налобник воткнул мятый рефлектор и доволен аки слон. уже поменял китайский светодиод на более-менее нормальный и пару-тройку резинок, провод несколько раз укорачивал — но это только лишь следствие нещадной эксплуатации, бывают дни что с головы не снимаю.
+
avatar
  • evgeniy1
  • 26 февраля 2024, 01:39
0
справедливости ради, хорошие с отдельным батарейным блоком, в котором бывает и 2 банки, и больше, встречаются. Редкие специализированные фонари, дорогие.
+
avatar
  • ploop
  • 25 февраля 2024, 09:59
+5
Все 8 часов паять? Без перерывов?
А так хватает. Режимы яркие не нужны, раз под носом работать, нормальный фонарь на 1х18650 вполне отработает.
+
avatar
+2
на двух тем более. я на максимальной яркости стараюсь не гонять — он и перегревается, и ярковато даже для меня.
+
avatar
  • evgeniy1
  • 26 февраля 2024, 01:38
0
а заменить аккум религия не позволяет, если не хватает 1?

вообще, конечно, стационарное освещение лучше и правильнее, даже на выездах это прекрасно решается штативами с мощными фонарями, у большинства фирм-производителей хорошего электроинстумента они есть, под их линейки аккумов.
+
avatar
0
Я использую при ремонте в трюме судна налобный фонарь BORUiT D25. С нормальным аккумом на 2500 мА/ч хватает на весь рабочий день. D10 го наверное надольше хватит.
+
avatar
  • SEM
  • 24 февраля 2024, 16:38
+1
В прожектор и без доработок сойдёт.
+
avatar
  • sunpp
  • 24 февраля 2024, 16:17
+1
Зачем оно такое надо?
«вечная» лампа в туалете, подъезде, кладовке, подвале и других гадюшниках
+
avatar
  • federman
  • 24 февраля 2024, 16:35
+30
50 ватт в туалет? В дощатый, типа сортир, классно будет — сортир в ночи будет сиять лучами, исходящими сквозь щели. Зимой вообще картинка будет сказочной!
+
avatar
  • oleg235
  • 24 февраля 2024, 16:38
+4
В дощатый, типа сортир, классно будет — сортир в ночи будет сиять лучами, исходящими сквозь щели. Зимой вообще картинка будет сказочной!
Новый туалет — и лучше кайфа нет…
+
avatar
+3
Главное Маску не показывать — решит шо таки прилетели инопланетяне. Рогозину впрочем тоже не стоит XD
+
avatar
  • vlo
  • 24 февраля 2024, 17:46
+3
для вечности от них ватт 10-20 оставить придется. да и то с радиатором.
+
avatar
  • evgeniy1
  • 26 февраля 2024, 01:35
-1
как зачем?
сверх-дёшево же, даже драйвер не нужен.
А потом любители сверх-дешёвого гуано пишут пространные рассуждения о том, какое гуано се эти ваши светодиодные светильники и прожекторы, и вообще МГЛ — лучше.
+
avatar
  • cepro55
  • 24 февраля 2024, 16:42
0
Как к контактным площадкам правильно припаяться? Батя перегрел и теперь коротит. Нашел куда можно попробовать.
+
avatar
+6
а зачем «бате» фитосвет? XD
Вы точно не «агрономы» XD
+
avatar
  • vlo
  • 24 февраля 2024, 17:45
+4
время для рассады на носу.
вопрос зачем для нее свет, да еще и фито опустим, многие верят.
+
avatar
  • SEM
  • 24 февраля 2024, 19:16
+1
вопрос зачем для нее свет
Чтобы не была чахлой.
еще и фито опустим, многие верят.
Несколько лет назад «фито» стоили в 1.5-2 раза дороже белых и кто-то даже производил вычисления, что по деньгам (с учётом электроэнергии) одинаково брать «фито» или белые немного мощнее. Сейчас «фито» стоят одинаково с белыми, может они и не сильно эффективнее, но как минимум не хуже. Тогда почему их стоит избегать?
+
avatar
  • bobeg
  • 24 февраля 2024, 19:32
+8
Как показала практика выращивания растений в аквариуме, специальная фито-лампа не более, чем миф. Комбинация светодиодов 3000-4000к даёт даже лучший результат.
+
avatar
  • SEM
  • 25 февраля 2024, 19:14
0
практика выращивания растений в аквариуме
Разным растениям на разных этапах нужны разные наборы частот. Полагаю, требования водорослей в воде отличаются ещё больше.
+
avatar
  • kvv12
  • 25 февраля 2024, 22:48
0
Да еще вода тоже задерживает некоторый спектр…
+
avatar
  • alex323
  • 24 февраля 2024, 21:34
+4
Сейчас «фито» стоят одинаково с белыми, может они и не сильно эффективнее, но как минимум не хуже. Тогда почему их стоит избегать?
Избегать их не стоит. Суть фитосветильников в том, что растениям не особо нужна зеленая область спектра. Поэтому вполне можно её отсечь, сэкономив электричество при той же эффективности освещения.
+
avatar
  • djdff
  • 24 февраля 2024, 21:38
+4
ага только о какой эффективности речь если драйвер треть электричества в тепло переводит только потому что он линейный. модуль 50 ватт а на светодиодах только 30 :) но ведь экономия на зеленом спектре :)
+
avatar
  • vlo
  • 24 февраля 2024, 22:45
0
откуда полтора взялись? тут вот разница напряжений процентов 15-20, и эта разница — пила. так что процентов 10 при номинальном напряжении в сети.
+
avatar
  • djdff
  • 25 февраля 2024, 09:14
0
полтора чего?
по эффективности тут ведь все просто, берете матрицу втыкаете в розетку и замеряете постоянное напряжение в двух частях на матрице и на драйвере.
для этого надо почистить 3 точки, плюс и минус на диодном мосту и выход драйвера. потом вернемся к обсуждению.
+
avatar
  • vlo
  • 25 февраля 2024, 14:06
0
треть — это в полтора раза меньше. высшая арихметика прям.
а напряжения в обзоре указаны, читайте и не фантазируйте.
+
avatar
  • djdff
  • 25 февраля 2024, 14:23
+2
да, про полтора вы мне мозг сломали :) ну ладно вы так видите.
про треть. вы сами написали что линейка светодиодов у вас на 180 вольт(дальше идет ограничение) на конденсаторе после диодного моста у вас сетевое*1.4 (точнее корень из2) беру стандартное для моей местности 240*1.4=336 вольт. для исключения мерцания конденсатор за полупериод не должен разряжаться ниже чем 180 вольт+падение на стабе.
представляем что он до этого напряжения и разряжается(пила)
то получаем среднее напряжение (336-180)\2=78 вольт
вот это конечно я сильно промахнулся сказав про треть потерь на драйвере, вот это я конечно ошибся круто :)
а если рассматривать то что кондер будет посерьезнее то еще веселее получится.
вы возьмите матрицу, померяйте. 10% там на нормальном сетевом напряжении даже без кондера будет трудно натянуть при заявленной мощности.
+
avatar
  • vlo
  • 26 февраля 2024, 00:50
0
вы сами написали что линейка светодиодов у вас на 180 вольт(дальше идет ограничение)
это как же читать надо, что б такое увидеть? у меня написано:
ограничение тока драйвером начинается при подаче напряжения около 170-180В, т.е. напряжение цепочки светодиодов при номинальном токе порядка 240-250В.
250 при 320 — это ~81%. только напряжение на емкости пульсирующее, падает при условии отсутствия мерцаний с небольшим запасом где-то до 260. т.е. в среднем у нас не 320, а ~290. итого ~14% на драйвере, никакой третью тут не пахнет.
конечно, если кто-то сообразительный поставит емкость с 10кратным запасом — станет хуже. но это его проблемы.
+
avatar
  • djdff
  • 26 февраля 2024, 07:09
0
Скажите, а 250 вольт на вашей матрице это у вас теоретическая цифра? Или вы сходили и всё-таки поменяли?
В первом случае я предлагаю вам вернуться к началу диалога где предлагал вам сделать замеры, во втором случае у меня для вас плохие новости, так как ниже я уже писал что покупал много разных матриц у них у всех по 72 диода и у всех напряжение на матрице около 200 вольт. Именно потому я и решил что у вас на матрице 180. Но если у вас там 250, то о эффективности драйвера уже можете не запрашиваться, думаю сами понимаете почему.
+
avatar
  • vlo
  • 27 февраля 2024, 12:31
0
что было сделано у меня описано.
а если вы умудрились там намерять 200В — значит вы меряли пульсирующее напряжение, и получили результат усреднения с провалами, вместо напряжения цепочки диодов. замерьте наконец корректно.
+
avatar
  • djdff
  • 27 февраля 2024, 13:28
0
Нет :). Я умею менять напряжения :)
+
avatar
  • vlo
  • 27 февраля 2024, 15:34
0
ну вот разве что менять…
ибо 2.8В/кристалл это само по себе явная фигня.
+
avatar
  • djdff
  • 27 февраля 2024, 17:54
0
Сейчас взял новую матрицу на нее после драйверов повесил конденсатор на 470мкф чтоб не менять все токо ограничители 208 вольт.
Вы так и не ответили вы замеряли напряжение непосредственно на диодах? У вас в описании я этого не увидел, может и просмотрел.
Но если не замеряли и у меня фигня, хорошо, фигня так фигня: пусть у меня будет фигня с 208 вольтами а у вас с 250 :)
+
avatar
  • redcap
  • 27 февраля 2024, 23:02
0
Но если не замеряли и у меня фигня, хорошо, фигня так фигня: пусть у меня будет фигня с 208 вольтами а у вас с 250 :)
У автора ток в 2 раза снижен, у Вас тепловая защита срабатывает?
+
avatar
  • djdff
  • 28 февраля 2024, 12:09
+1
Автор включил после диодного моста, потому у него и вырос средний ток в 2 раза, потому ему и потребовалось его снижать, я конденсатор посадил после драйвера, это действо не увеличивает ток через диоды, и тепловая защита тут не причем.
Просто требуется ёмкость на пару порядков больше чем у автора.

А от автора я так и не получил ответа замерял он напряжение или нет.
И если замерял и там 250 на самих диодах, то кристаллы в матрице мелкие и сильно перегруженные.
Я уже писал что их у меня было очень много, и я прощупал их вдоль и поперек.
+
avatar
  • Xan-der
  • 06 марта 2024, 07:17
0
я конденсатор посадил после драйвера
можете на фото показать, где надо расковырять?
не хочется весь герметик отковыривать (-:
+
avatar
  • djdff
  • 07 марта 2024, 15:38
+1
Полистайте мои фото там есть фото платы защищённой.
Но ваша топология может отличаться, проще иголками на драйвере прозвонить
+
avatar
  • vlo
  • 28 февраля 2024, 14:37
0
после драйверов повесил конденсатор на 470мкф чтоб не менять все токо ограничители 208 вольт.
:facepalm:
это не убирает пульсации, только их уменьшает, вот в перемешку с ними и намеряна фигня, о чем я уже говорил.

Вы так и не ответили вы замеряли напряжение непосредственно на диодах? У вас в описании я этого не увидел, может и просмотрел.
могу еще раз повторить, что все сделанное — описано.

Но если не замеряли и у меня фигня, хорошо, фигня так фигня
что ж может быть хорошего, если вы намеряли фигню, да еще и не можете понять, что это фигня (при 2.8В подобный одиночный белый светодиод кушать 200мА никак не сможет), но зачем-то убежденно распространяете.
+
avatar
  • djdff
  • 28 февраля 2024, 14:51
0
вот вот рукалицо.
там ток диодов около 150-200ма. форма на кондере после драйвера чистая пила.
так как заряд кондера идет через драйвер, а потом его разряд (даже осциллограммы были) в секунду там 100 циклов заряд разрядов
попробуйте посчитать размах пульсации этого напряжения, самим не смешно станет? не фигня намерена а вы глупости пишите, а вот для чего я пока понять не могу.

а про то что 2.8 мало, ну ладно, мало так мало. они с этим мало проработали очень долго без особых проблем.

а то что вы не замеряли но продолжаете чтото мне доказывать, как уже сказал, я вас не понимаю.
+
avatar
+3
Не только и не столько из-за линейника, а из-за китайский Ватт.
В обозреваемом 72 кристалла, в ЛУЧШЕМ случае китайцы туда поставили 0.15Вт кристаллы. Но обычно 0.05-0.1 Вт. Даже если 0.15 то номинал матрицы 10Вт XD Китайцы пихают в неё до одури мощи, которая в перекаленых диодах не даёт особо прироста в Люменах, но нормально добавляет тепла. Кстати пару лет назад такие вот обрезки (на 72 кристалла) продавали как 20-30 Вт ные модули, а в 50тках были припаяны все 144 кристалла. Так что КПД таких панелек очень плачевен.
ПыСы, лет 5 назад были неплохие модули от YXO, но они стоили раза в 3 дороже «собратьев», и как-то не прижились на рынке. Народу важнее было красивые циферки задёшево, чем боль-менее честные параметры но ха совсем другие деньги.
+
avatar
  • djdff
  • 25 февраля 2024, 08:56
0
Сама матрица отлично и очень долгое время пашет на 30 ваттах, тут не обманули, вместе с драйверами при 240 вольт она и кушает полтинник
+
avatar
  • rexen
  • 25 февраля 2024, 10:28
0
Давно пора уже считать «Люмены на рубль». Я вот недавно на пробу купил в местном гипермаркете «21-ваттные СДЛ», за 50 рублей, который из розетки Ватт 13 кушают. Обман, да. Но это самая низкая цена вообще у нас в оффлайне. Дешевле 70Р никаких нет. Так что…
+
avatar
  • vlo
  • 25 февраля 2024, 14:07
0
главное не забывать, что ватты на рупь и люмены на рупь легко могут отличатся на десятки процентов.
+
avatar
  • SEM
  • 25 февраля 2024, 19:15
0
только о какой эффективности речь если драйвер треть электричества в тепло переводит
В аналогичной матрице белого света стоит точно такой же драйвер.
+
avatar
  • djdff
  • 25 февраля 2024, 19:57
0
ага, но если говорить про экономию, то это по любому не о линейном драйвере.
+
avatar
  • redcap
  • 25 февраля 2024, 20:10
0
У драйвера кпд ≥0.7, у светодиодов 0.2.
Экономисты :)
+
avatar
  • djdff
  • 25 февраля 2024, 20:57
0
Ну на КПД светодиодов повлиять нереально в домашних условиях
+
avatar
  • vlo
  • 26 февраля 2024, 00:25
+1
очень даже реально — снижая ток и температуру.
+
avatar
  • Xan-der
  • 06 марта 2024, 08:14
+1
При желании мощность можно понижать, отключая часть драйверов (например убирая их токозадающие резисторы).
Так если подытожить — что в теории будет эффективнее для снижения температуры — убрать часть драйверов или поставить побольше токозадающие резисторы?
(на практике понятно — перепаивать резисторы более геморно)
+
avatar
  • vlo
  • 24 февраля 2024, 22:43
0
естейственного им вполне хватает у окна.

если смотреть на светильники здесь, а не cob'ы на али, то цена ни разу не одинаковая.
+
avatar
  • kvv12
  • 24 февраля 2024, 22:54
+1
Долготы не хватает, вот к маю можно будет уже утром и вечером не досвечивать
+
avatar
+4
бывают модели прям сразу с разьемами, ничего паять не нужно.
вылазят по запросу если добавить «solderless», например «cob 30w solderless»

давным давно советовали бренд YXO
вот тут
там и основание пластины толще чуть ли не в 2 раза. возможно остальное тоже не совсем мусорное будет.
+
avatar
  • easthost
  • 24 февраля 2024, 20:49
+1

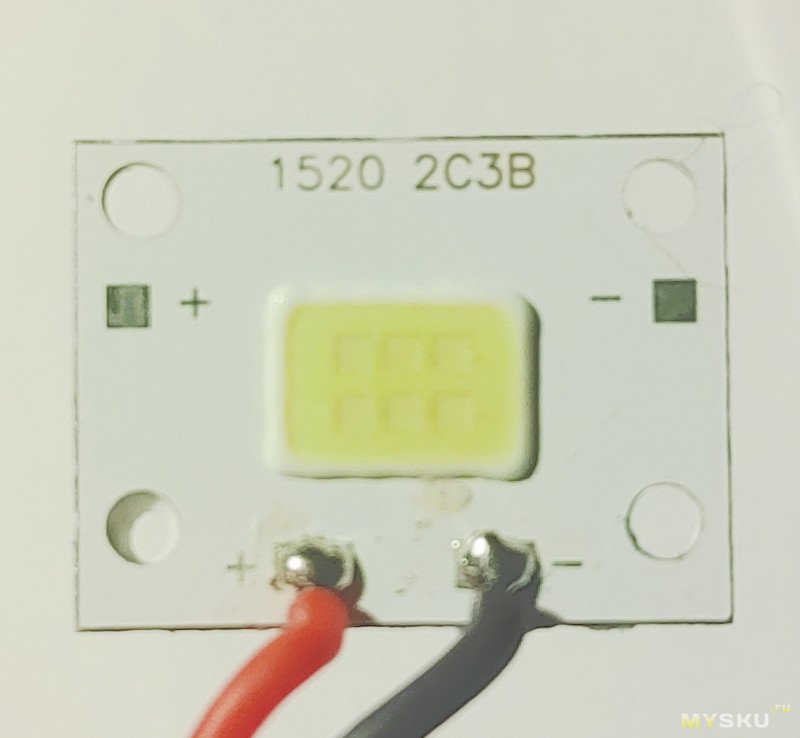

Я с ними много возился, наиболее удобно получилось так:
Флюс на контактную площадку, наг… дил слегка на нее припоя (хотя года три назад уже пошли контактные площадки облуженные и с каплей припоя), облудил припоем вывод провода, согнул его на 90 градусов и быстрая припайка провода к контактной площадке 100Вт паяльником (жало во внутренний угол 90 градусного, острый угол в площадку).
+
avatar
  • metsys
  • 24 февраля 2024, 17:06
+3
+
avatar
  • dens17
  • 24 февраля 2024, 20:21
+2
Жёлтый/круглый элемент — это варистор?
Если варистор, то перед ним нужен предохранитель.
+
avatar
  • metsys
  • 24 февраля 2024, 20:30
+3
Да, варистор. Предохранитель есть, его не видно, он перед этим кобом. Спасибо.
+
avatar
  • djdff
  • 24 февраля 2024, 20:56
0
а смысл в нем тут?
+
avatar
  • easthost
  • 24 февраля 2024, 21:04
+1
Плавный пуск может…
+
avatar
  • djdff
  • 24 февраля 2024, 21:10
+5
:) варисторы охренеть какие плавные пуски дает :) поржал.
а если серьезно, вы не поняли о чем речь идет.
+
avatar
  • katran
  • 24 февраля 2024, 22:37
0
особенно когда сработает… а перед ним нет предохранителя ^_^
+
avatar
  • djdff
  • 24 февраля 2024, 20:13
+11
была их не одна сотня. если нормально охлаждать то вполне себе живут
плата из себя представляет вот такое disk.yandex.ru/i/9yZ8o96TYwpnsQ
надо было осветить по временной схеме большую площадь техническим светом
наварил радиаторов из чермета, работали отлично, не отключаясь несколько месяцев подряд, некоторые светильники были прикрыты поликарбонатом(чтоб рукой не влететь) получилось вот такое
disk.yandex.ru/i/xZpbLiBHIXaOjw

disk.yandex.ru/i/RJME9OH68ooFUQ

светят не плохо, не сгорают при теплоотводе, если вам пофиг на мерцание и то что драйвера переводят 30% общей мощности в тепло, то дешево и сердито.
также дешево и сердито можно сильно понизить мерцание припаяв конденсатор после драйвера. тогда и ток заряда ограничивать не надо, но мерцание останется. зато ничего больше не придется переделывать
ну и если оторвать всю навесную, можно не плохо использовать как обычные коб матрицы для ремонта некоторых прожекторов (у меня например несколько иековских 100 ваттников есть с кончившимися светодиодами, светильники дорогие(по 12 косарей) и с очень неплохими драйверами(с активными корректорами мощности)
и для себя вот такие поделки вполне себе неплохо работают а главное дешево
disk.yandex.ru/i/iUpn9Wcj3yuiDw
вобщем если понимать что делаешь и не задирать планку хотелок по поводу их характеристик, вполне себе годные матрицы для их копеечной цены :)
+
avatar
  • easthost
  • 24 февраля 2024, 20:59
+3
Живут они относительно долго с хорошим охлаждением, или вентилятор с радиатором на каждый COB или китай алюминиевый водоблок 30/30 или 40/40мм, тепла отводит очень много. И все равно регулярно выходили из строя.
Для рассады лучше холодные, для плодоношения смесь фито с теплыми.
Мой пример 4 года назад:
+
avatar
  • poulch
  • 24 февраля 2024, 21:56
0
в них весь смысл при использовании со штатными отражателями и прозрачными колпаками. там доработки некуда припаивать. а так 2-3 таких матрицы на радиатор от дохлого частотного преобразователя и шикарный светильник для мангальной зоны.
+
avatar
0
брал по 1.06 (3шт -3.15) так и не приспособил никуда — корпуса от уличных прожекторов плохо отводят тепло от такой мелкой матрицы, а колхозить медную подложку или самодельный корпус с радиаторами от старых ПК как то не впирает…
Вау эффект конечно есть при включении в помещении, а если во дворе под таким светом поработать (?!) — рука- лицо )))
для света на датчиках движения вполне себе вариант, не более.
+
avatar
  • kvv12
  • 25 февраля 2024, 22:53
0
Такая же фигня, купил 3 штуки на 50 вт… некуда применить, валяются. Пробовал ставить в корпуса прожекторов тоже на 50 вт, так корпус нагревается до такой температуры, что вода (дождь) кипит…
+
avatar
  • gLong
  • 26 февраля 2024, 08:41
0
Купил несколько таких. В конце лета. 50 ватт.
Приклепал заклёпками к уголку из Леруа. Через термопасту. 130 на 65 осн пластина, вторая короче раза в два. Греется до 80 градусов. Хвтило… месяца на 3. Правда, он часто включается выключается( подсвечен коридор от датчика движения).
6 ваттный на таком же «радиаторе» живёт 3й год.
+
avatar
  • redcap
  • 26 февраля 2024, 14:41
+1
130 на 65 осн пластина,
Нужно чуть побольше, раз в 10 :)
+
avatar
  • kvv12
  • 26 февраля 2024, 18:23
0
И вентилятор ещё навесить :) Вобщем эти модули фигня полная, использовать их затруднительно, особенно эти 50 ваттные.
+
avatar
  • Jury_78
  • 25 февраля 2024, 10:09
0
А вот сколько оно проживет останется покрыто мраком.
Без переделок не очень долго, в таком варианте хватило на пару лет, теперь уже вторая матрица работает. Включается не часто.
+
avatar
  • rexen
  • 25 февраля 2024, 18:15
+1

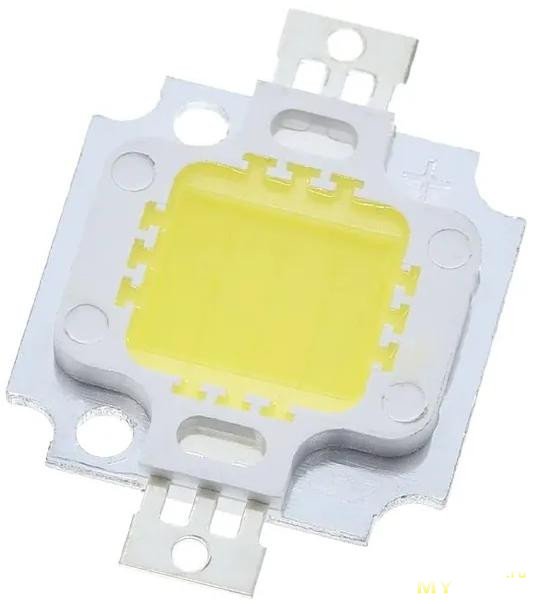

Маловато. Всё-таки, видимо, идёт локальный перегрев кристаллов. Нужен лучший охлад. Или медь, хотя бы как посредник. Или не мучать кремний, а вместо 50-Ваттного КОБ-а налепить 5 штук 10-Ваттных с разнесением в пространстве.
+
avatar
  • gLong
  • 26 февраля 2024, 08:42
0
Во! Тоже думаю про сковороду! :)
+
avatar
  • evgeniy1
  • 26 февраля 2024, 01:49
0
А потом любители такого вот сверх-дешёвого гуано пишут пространные рассуждения о том, какое гуано все эти ваши светодиодные светильники и прожекторы, и вообще МГЛ — лучше.

При том, что можно ж просто взять нормальную брэндовую матрицу с нейтральным светом и Cri80 (светить на условный двор дома-гараж — сойдёт, кому нужен hicri ставим его, теряя 15...30%), как разумный минимум при очень высокой эффективности, хорошее охлаждение, плюс хороший фирменный драйвер, по цене всё это будет примерно на уровне фирменного ЭПРА + МГЛ лампы или немного дороже, работать будет в разы дольше, без проблемы долгого розжига и без проблемы частых включений, и при этом с возможностью плавной регулировки освещённости, что даёт повышенный комфорт (не всегда нужно гонять на полную мощность), а также за годы использования сэкономит кругленькую сумму денег, особенно по европейским тарифам.
+
avatar
  • gLong
  • 26 февраля 2024, 08:44
0
В сверх-дорогом может стоять точно такая же матрица от этого же производителя.
+
avatar
  • evgeniy1
  • 26 февраля 2024, 08:54
0
маловероятно, но может.
Но среди недешёвых полно хороших, добротных светильников, а среди дешёвки их примерно ноль.
+
avatar
  • shmv
  • 27 февраля 2024, 11:41
0
добавляя конденсатор вы добавляете напряжение!!! 220 (точнее 230) это в розетке переменное. а конденсатор припаянный после мостика и ДО резисторов сглаживает и приподнимает до амплитудного т.е. умножаем на 1.4
+
avatar
0
Хорошие, дешёвые штуки.
У меня несколько уличных фонарей на них, где одна лепешка, где две.
Сидят на старых алюминиевых радиаторах от процессоров. Лет пять уже, работают и работают.
+
avatar
0
Требует существенное охлаждение, и мерцает. Для технического и нежилого применения.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
