Адаптеры-иглы для модульных щупов мультиметра для втыкания в разъемы. Щупаем силикон (tm)

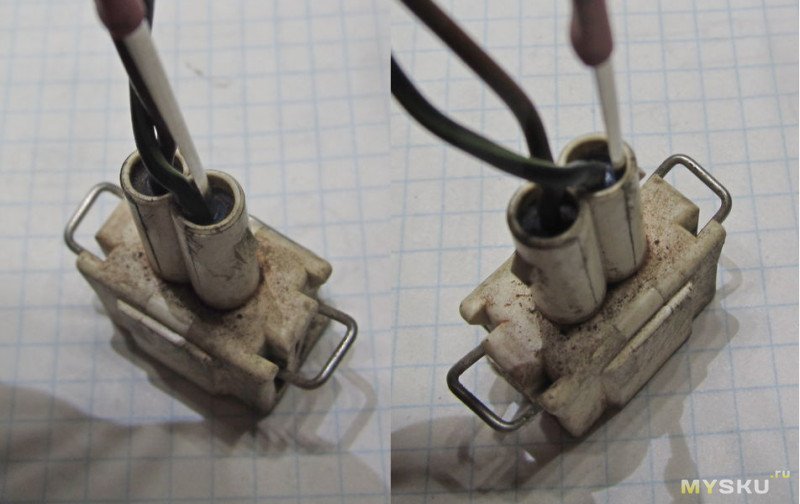

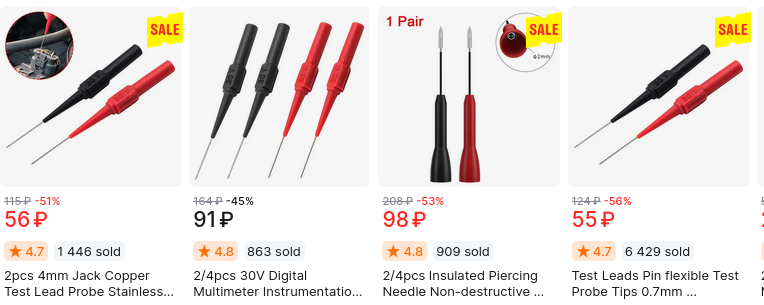

Автоэлектрикам часто приходится подключаться к разъемам датчиков и актуаторов со стороны проводов. Это делается для того чтобы не повреждать изоляцию провода, и обычно для этого используются различные иглы, я, в частности, предпочитаю такие. Минус в том, что при втыкании можно повредить герметизирующую резинку. Обозреваемые наконечники вроде как не должны ничего повреждать и при этом обеспечивать надежный контакт
* Под общим названием «щупаем силикон» я делаю обзоры щупов, проводов, наконечников, прокалывателей, и прочих штук для соединения измерительного оборудования с изучаемым устройством/измеряемым сигналом.

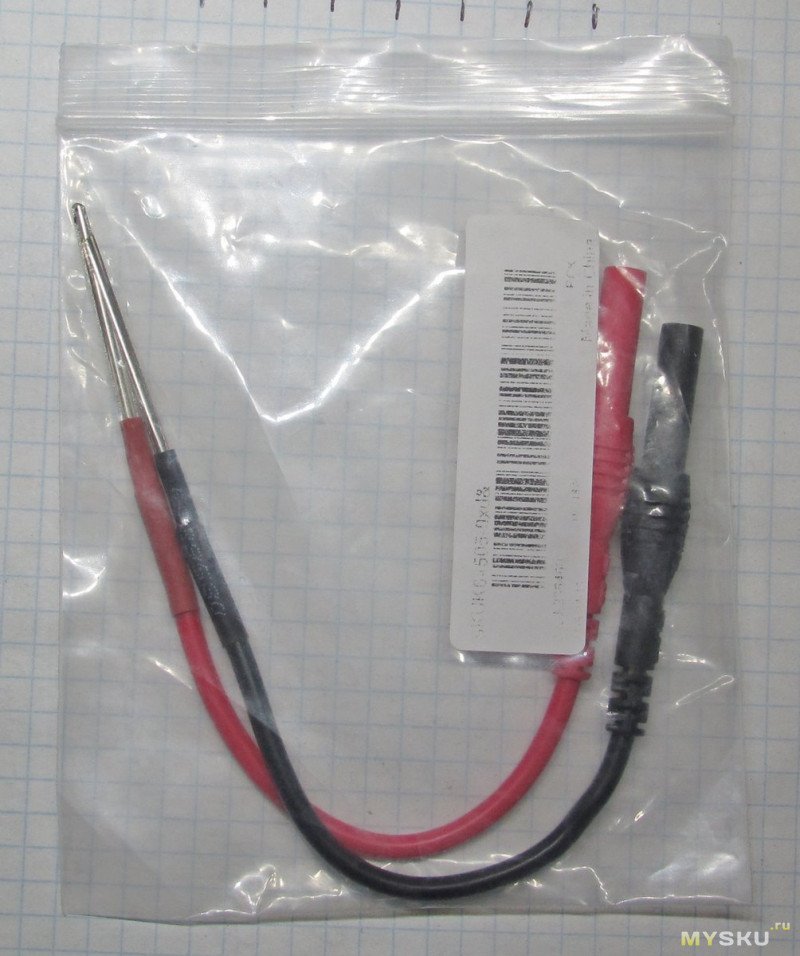

Упаковка — пакетик

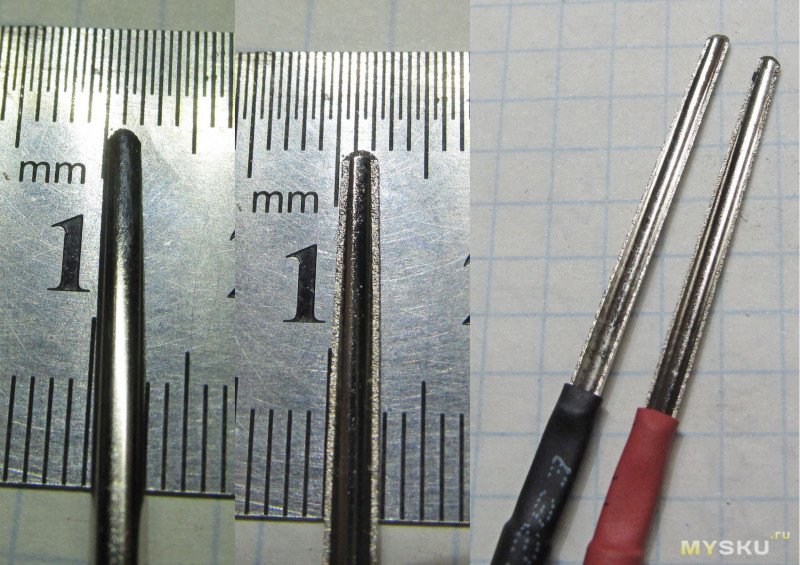

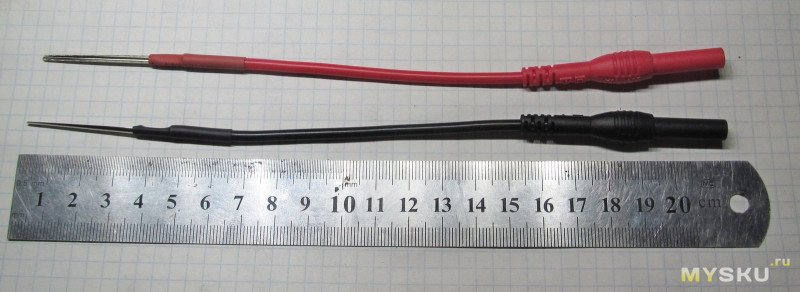

Внешний вид и размеры

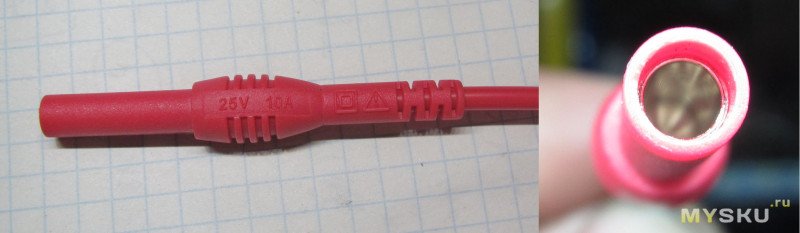

На одной стороне данных наконечников имеется гнездо «банан» 4мм под стандартные модульные щупы, на другом — что-то вроде разрезанной вдоль толстой иглы.

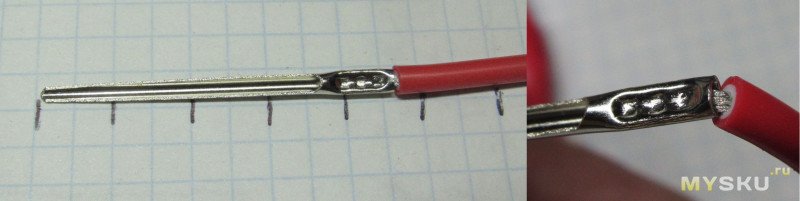

Разберем

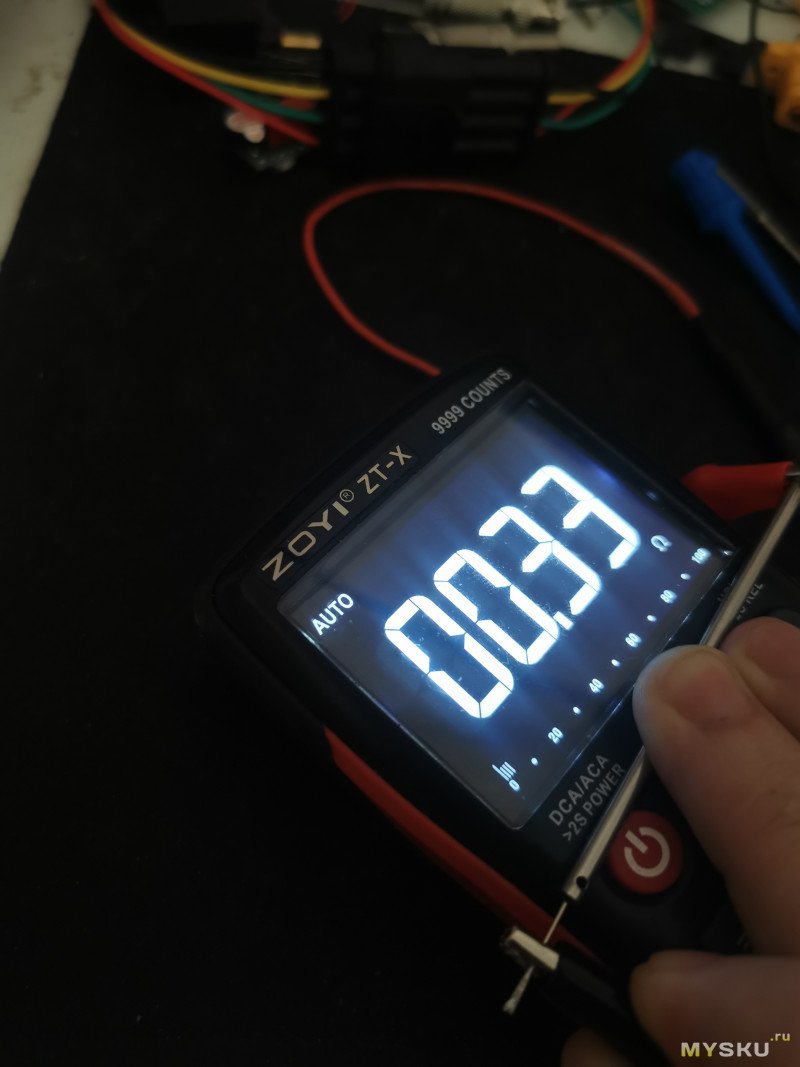

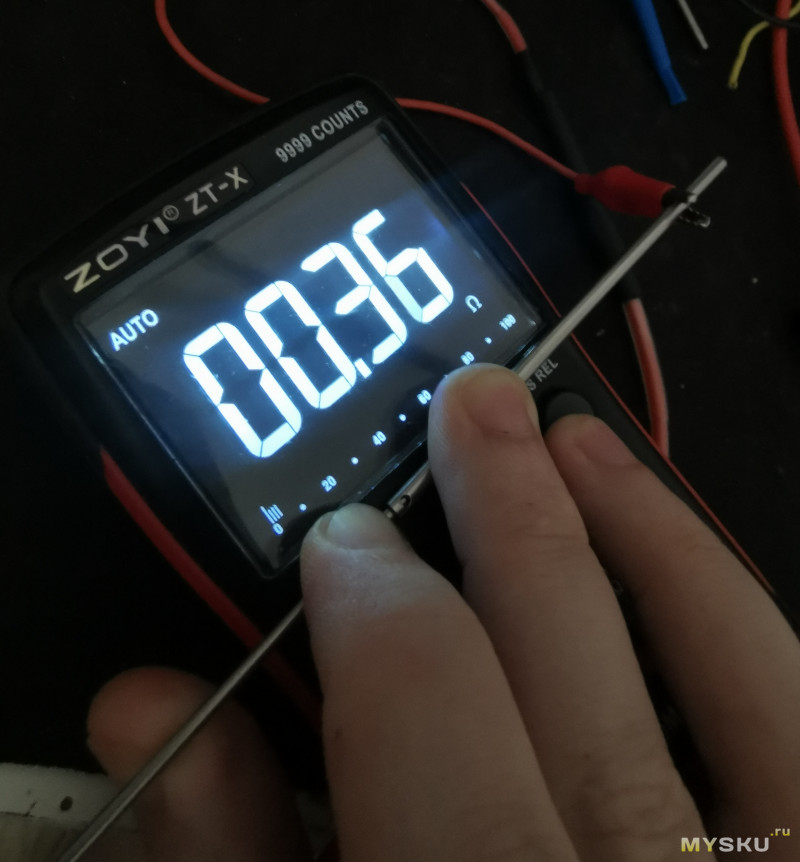

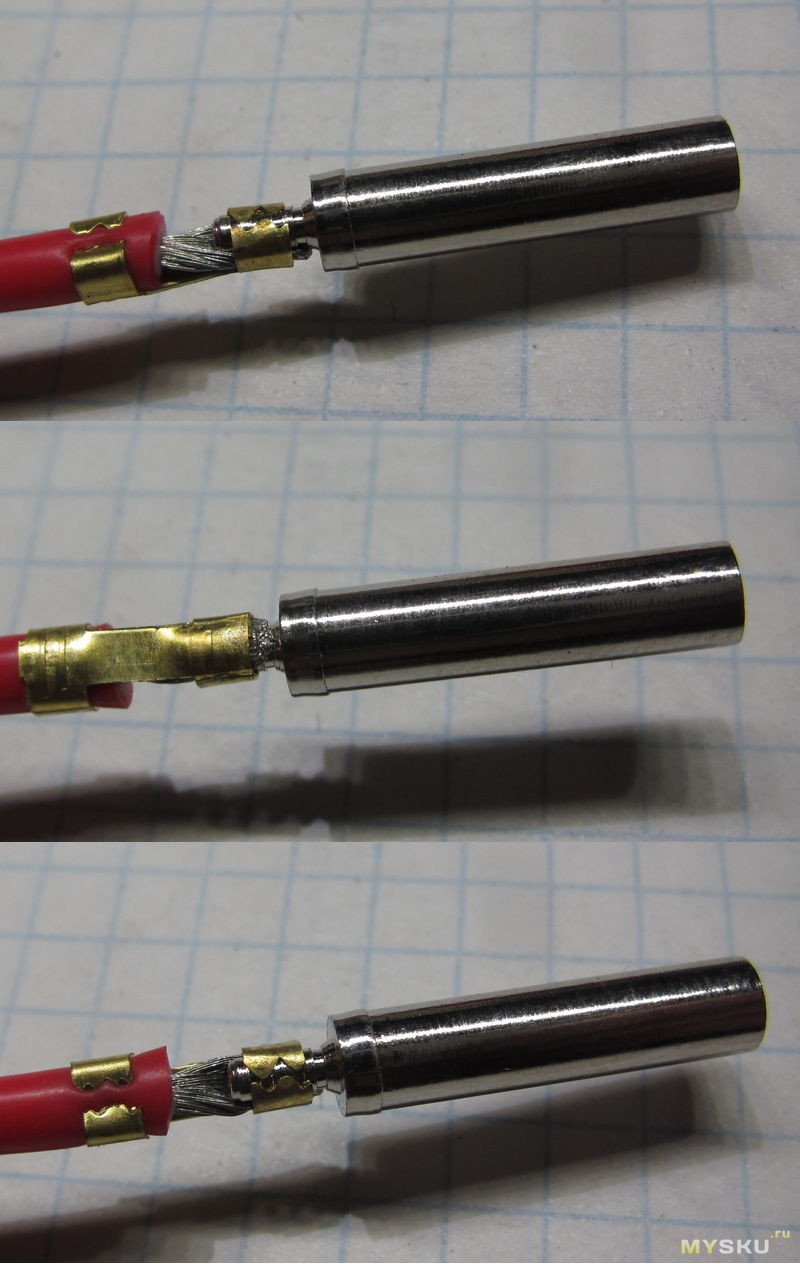

Провод мягкий, многожильный, изоляция как видно по фото двойная, сечение не измерял, общее сопротивление наконечников — 6-8мОм (с иглой и гнездом). Гнездо не магнитится, игла магнитится очень слабо. Крепление провода — обжимка, пожалуй лучше пропаять.

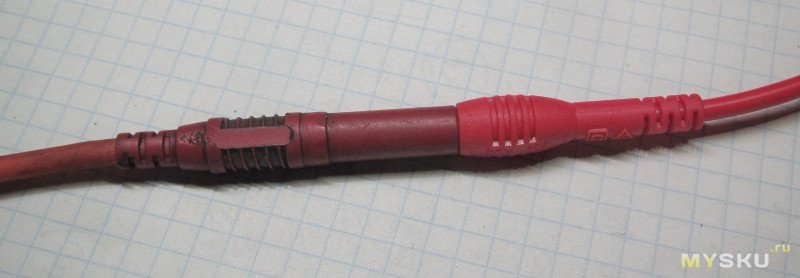

Со щупами соединяется примерно так

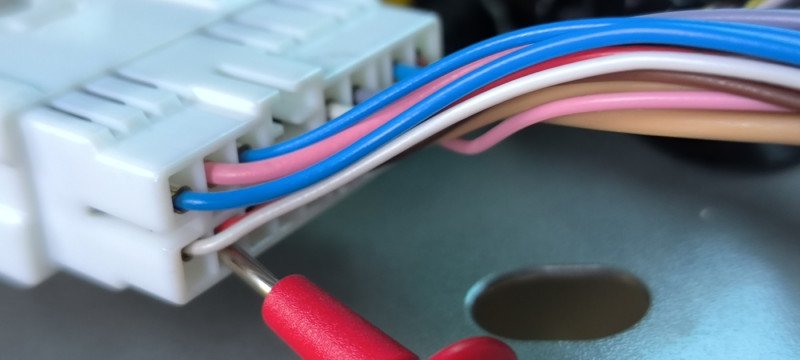

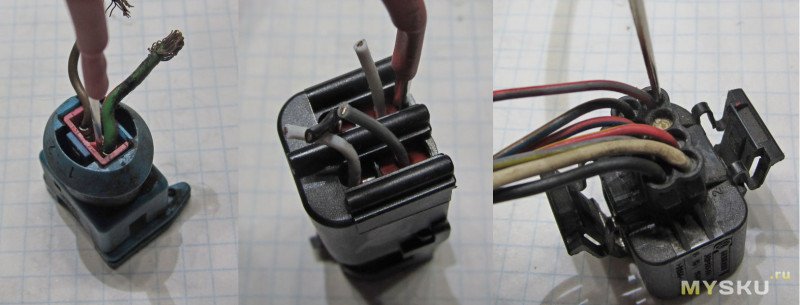

Примеры использования. Теоретически, можно вставлять данные иглы между проводом и резинкой, но на мой взгляд более правильным будет вставлять между резинкой и корпусом разъема

Ну и другие виды разъемов, в том числе и без уплотнительных резинок

Могу сказать, что держится данный адаптер в разъеме очень уверенно, явно получше чем обычные иглы, а вероятность повредить резинку ИМХО ниже. И соответственно ниже вероятность попадания влаги в разъем и возврата через полгода-год, а то и меньше.

Крайне ли необходимы такие адаптеры каждому автоэлектрику? Да пожалуй нет. Как правило можно обойтись и обычными иглами. Я в данном случае ставил задачу скорее рассказать о существовании таких вот «игл».

Важно ли это, стоит ли оно этих денег, можно ли сделать самому — каждый решает сам. Я же могу сказать, что очень часто автовладельцы жалуются на некачественный ремонт, и хотят чтобы всё было прям точно по документации производителя. Так вот качественный ремонт начинается с качественного и соответственно дорогостоящего оборудования. Для того чтобы подключиться к разъему (а далеко не всё и не всегда можно посмотреть с компьютера, поверьте) точно ничего не повредив — данные иглы очень даже хороши. Да, они при этом дОроги — но вы ж хотите качественный ремонт? Вот, это одна из его составляющих.

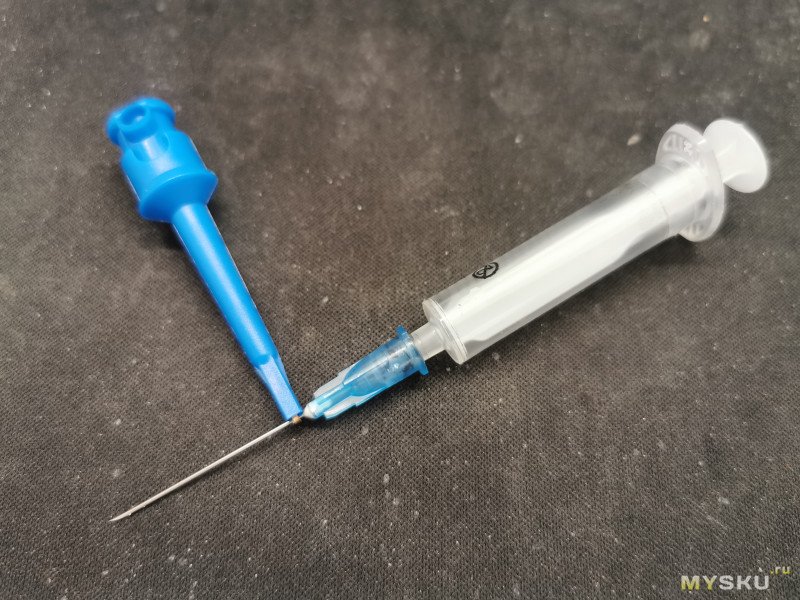

Можно ли сделать самому? Думаю да. Я даже прокалыватели как-то делал из шприцов. И они даже работали как-то. Но заводские лучше, надежнее, красивее…
