WANPTEK "Регулируемый лабораторный стабилизатор напряжения WPS1203H 120V 3A", доработка пульсаций напильником

Продолжение эпопеи.

В предыдущей серии я провёл прямое сравнение двух источников питания, почти идентичных по заявленным параметрам:
1. «Блок питания 120В 3А Jesverty лабораторный, регулируемый, цифровой дисплей, USB-C, стабилизатор напряжения, для электроники и тестов», куплен на Озоне за 3 923 рубля РФ.
2. «WANPTEK Регулируемый лабораторный стабилизатор напряжения WPS1203H 120V 3A», куплен на Али за 4 369 рублей РФ.
Здесь: mysku.club/blog/misc/105375.html

Разница оказалось настолько разительной,

что пришлось дважды перепроверять результаты измерений, а потом ещё и сделать дополнение по просьбам читателей, не поверивших своим глазам))

Намеревался оставить аутсайдера как есть, не особо-то и нужно их два одинаковых, но мозг, как это у меня бывает часто, не отпустил ситуацию, продолжая в фоне прорабатывать возможные причины и варианты их устранения, и вот…

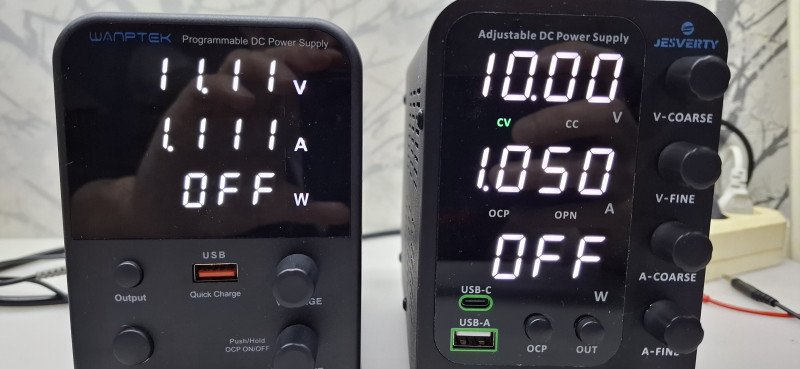

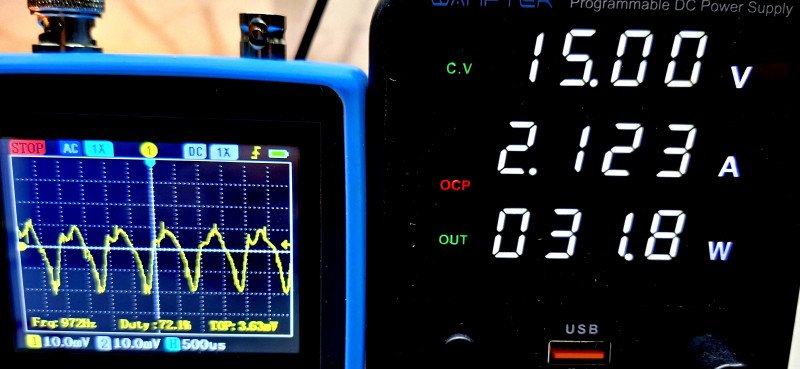

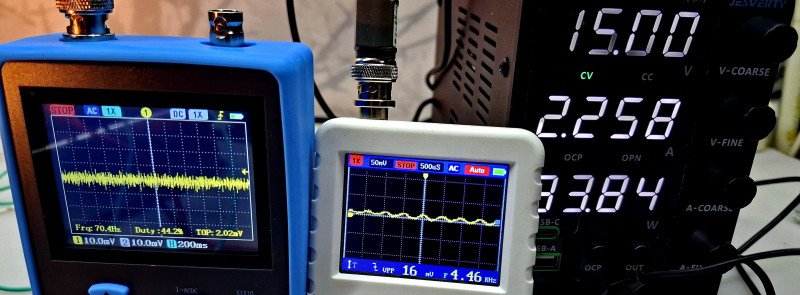

Для понимания масштабов катастрофы взгляните на картинки, слева — Ванптек, справа — Джесверти, режим CV, условия идентичны, нагрузка — автомобильная лампа головного света на 24В, две спирали в параллель (все фоты в статье кликабельны):
Разница, как видите, даже не в разы, а реально на порядок.

Итак:
Задача данной работы — довести Ванптек до уровня Джесверти.

То есть, добиться суммарного размаха пульсаций на выходе около 10-15 мВ.

Амбициозно? ))

«Делайте ваши ставки, господа!»

Намётанный глаз не первый день электронщиков уже наверняка разобрал глюки пациента на очевидные составляющие — явно выделяются 1 кГц, 2 кГц и высокочастотная странь.

С последней и начнём.

1 этап. Примерно 80 кГц.

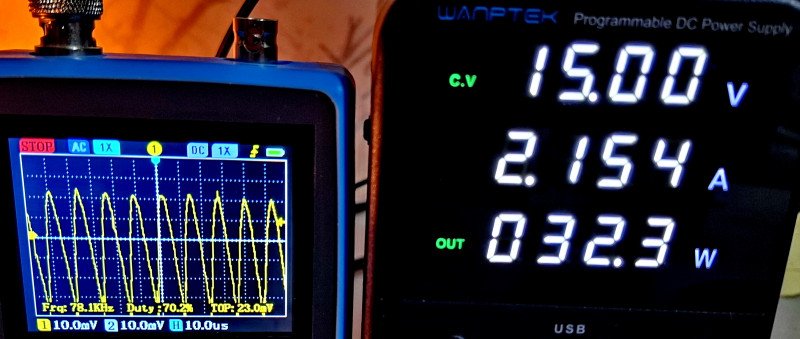

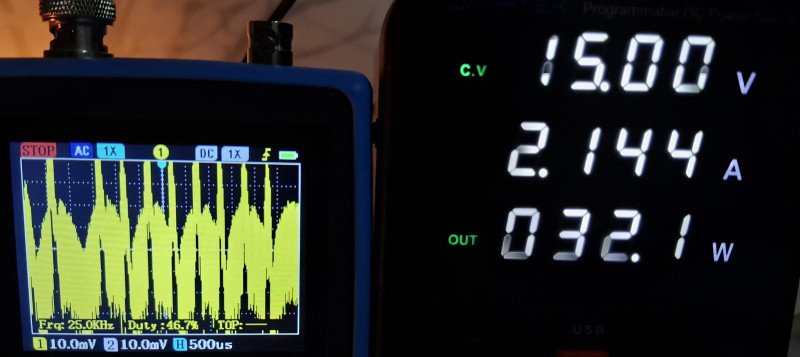

На приближении выглядит так:
Очевидно, пролазят пульсации от ШИМ преобразователя, и этому не может быть никаких иных причин, кроме поганой фильтрации на выходе.

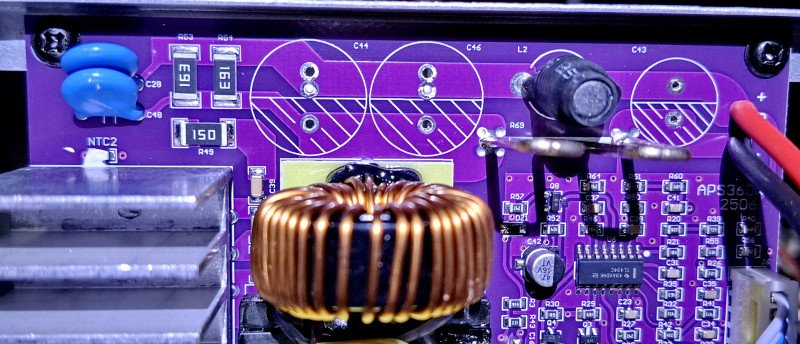

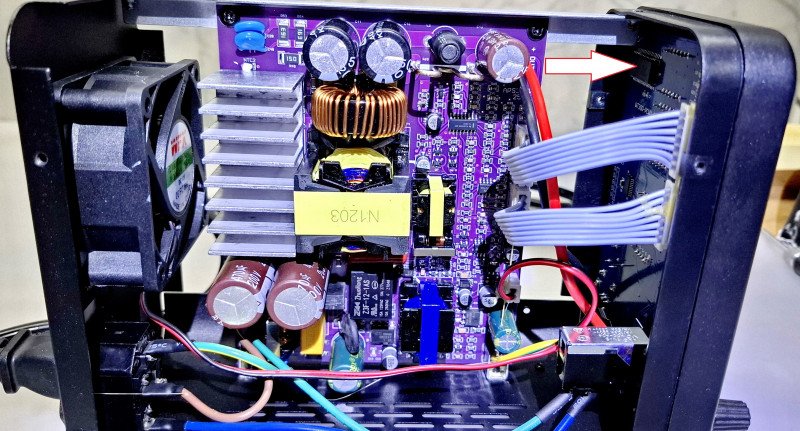

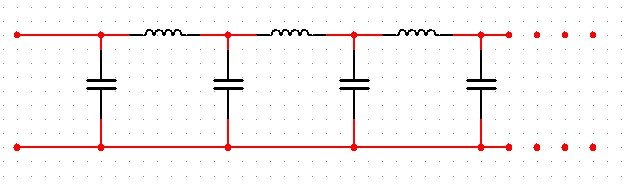

Смотрим на выходной фильтр:

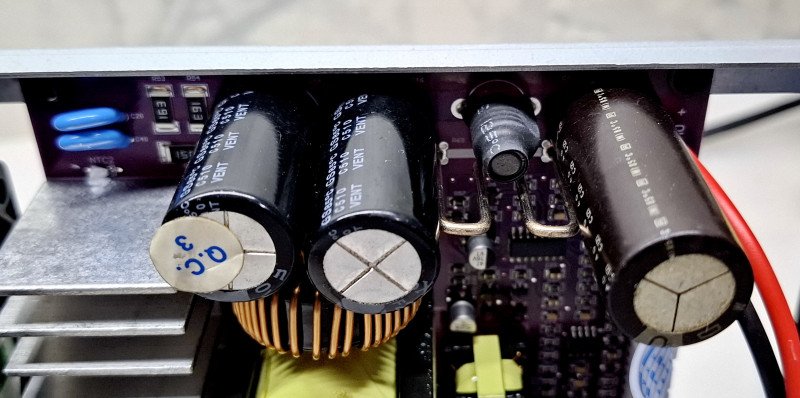

На удивление, он выполнен вполне грамотно, — дроссель и две ёмкости после выпрямителя, дроссель сверху/токовый шунт снизу, ещё ёмкость, — и никаких, опять же, иных причин его поганости, кроме убогости применённых конденсаторов /помечены красно-белыми стрелками, верх фоты/, я не вижу.

Безжалостно ликвидируем гадёнышей:
Вот они, неумехи некомпетентные:
Впаиваю, что нашлось под рукой и подошло по размерам:

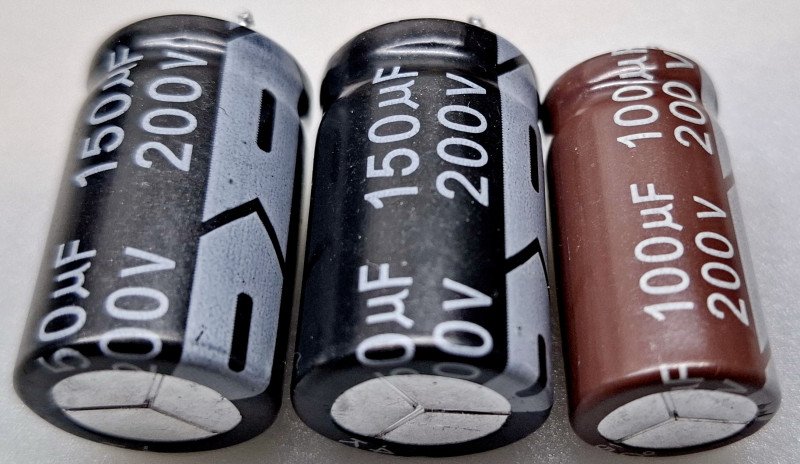

А нашлось такое:
Первые два взяты из рандомного донора в коробке с хламом.

Третий же… много лет назад супруга в качестве хобби сделала то, на что у меня рука не поднималась, — распаяла на запчасти несколько японских телевизоров, нативных, где только NTSC и 100В )))
Тогда еще производство не было перенесено в Китай, и электролиты до сих пор замечательно себя чувствуют.

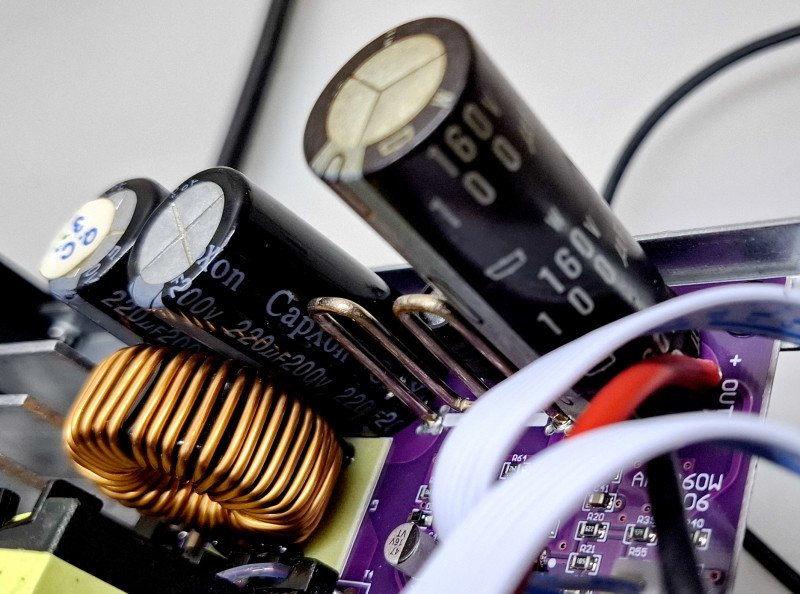

Проверяем:
Есть первая победа!!!

2 этап. 2 кГц.

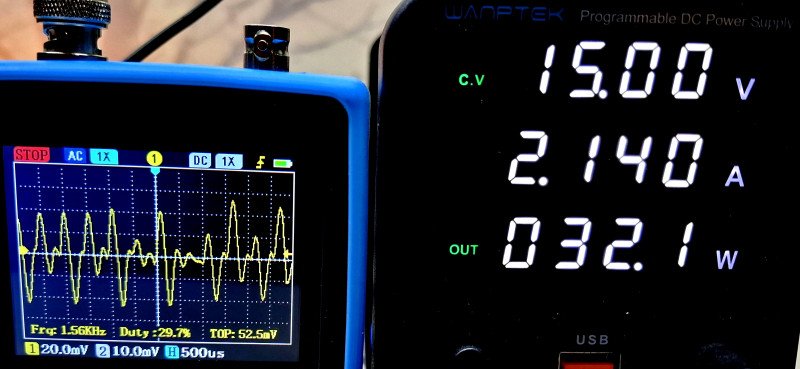

Теперь, после ликвидации проблем на 80 кГц, выход стал выглядеть так:
Схемы электрической принципиальной на это поделие у меня, разумеется, нет, придётся применять методы эмпирического анализа и научного тыка )))

Беру осцил и протыкиваю поочерёдно все выводы всех чипов на основной плате /там их чуть, не успел устать/ в поисках корреляций.

Пусто.

Перехожу на плату управления, и — сразу вот оно:
Похоже?

Да как две капли, просто копия)))

И что же у нас тут?:
Правый верхний угол, помечено стрелкой.

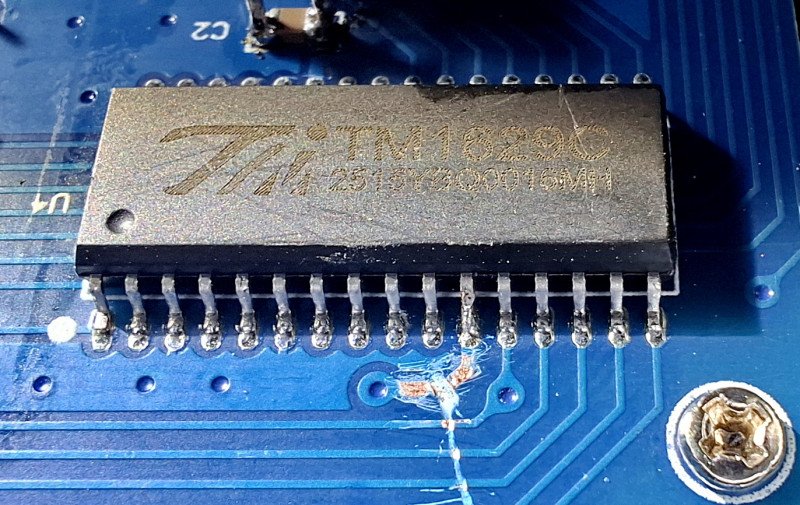

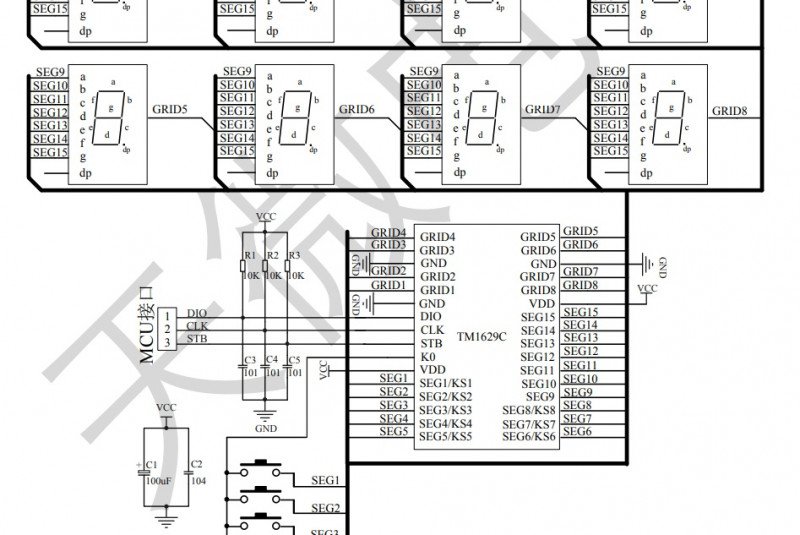

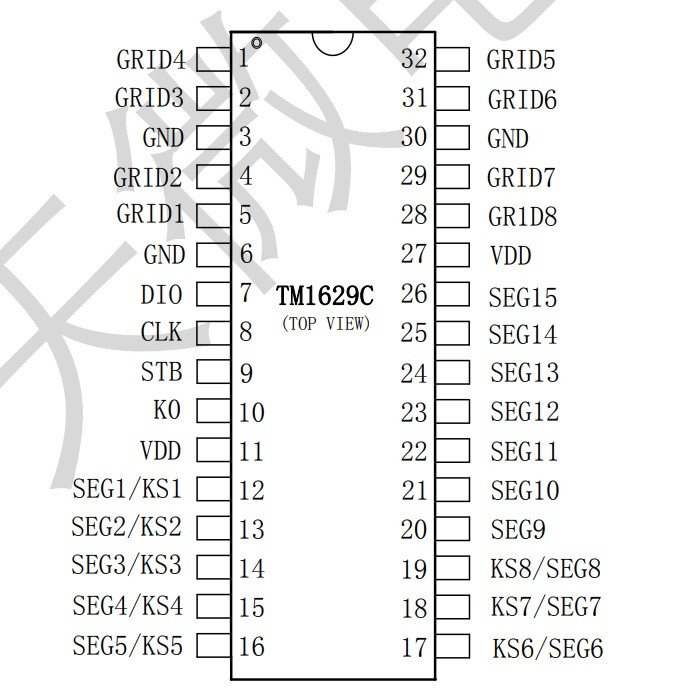

Контроллер индикаторов, есть дейтшит:

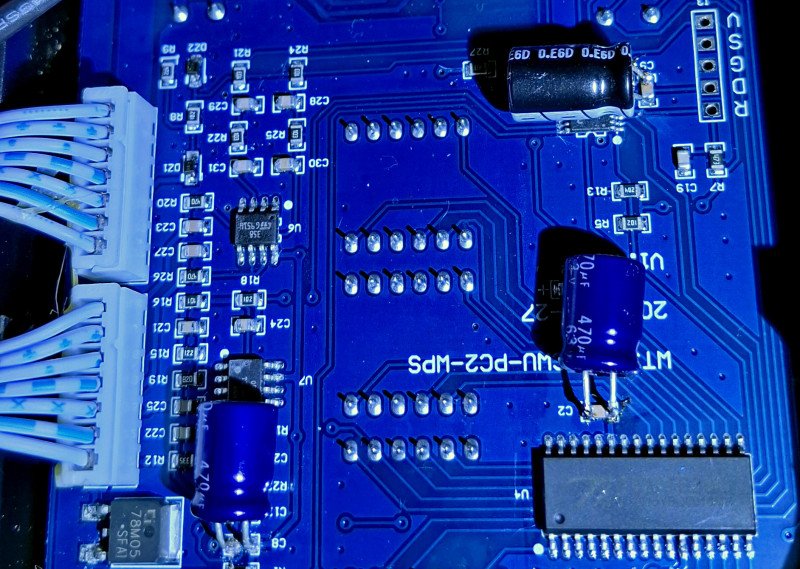

Ок, раскручиваем, внимательно разглядываем плату:

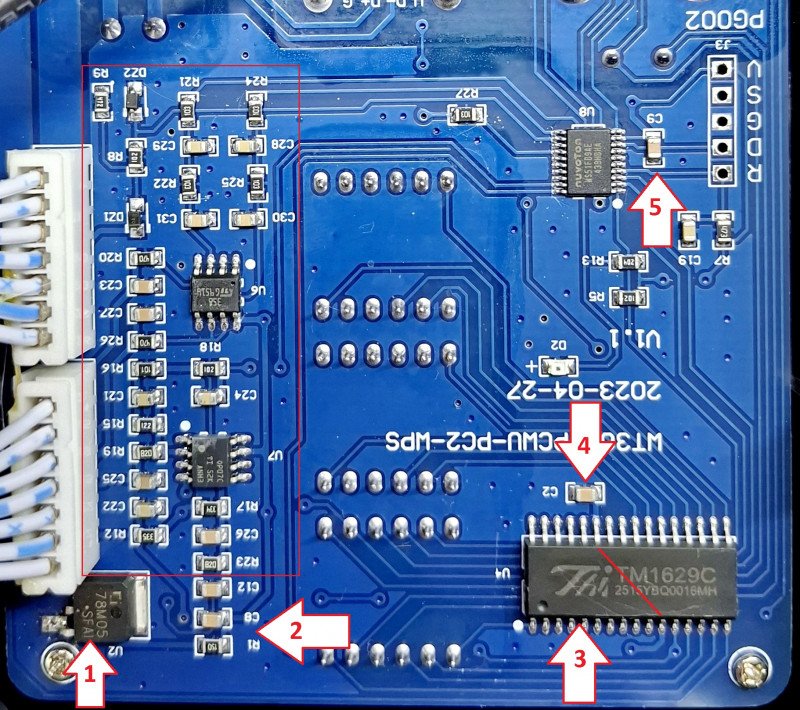

Стрелкой 1 помечен единственный тут стабилизатор на 5В, от него напрямую запитан наш вредитель, помеченный стрелкой 3. Красной чертой поперёк него показаны выводы плюса питания, 11 и 27, они закорочены, выше — фильтрашка /стрелка 4/… одна… хотя по дейтшиту должен быть установлен ещё и электролит на 100 мкФ.

В левой части платы обведены красным прямоугольником… контрольно-задающие цепи, назову их так.
И запитаны они, — сюрприииз!!! — от того же стабилизатора через RC-фильтр R1C8 /помечено стрелкой 2/, где R1 — надо же! — аж на 15 Ом… чудны дела твои, китайскийбоже… чего оно там отфильтрует на 2 кГц?

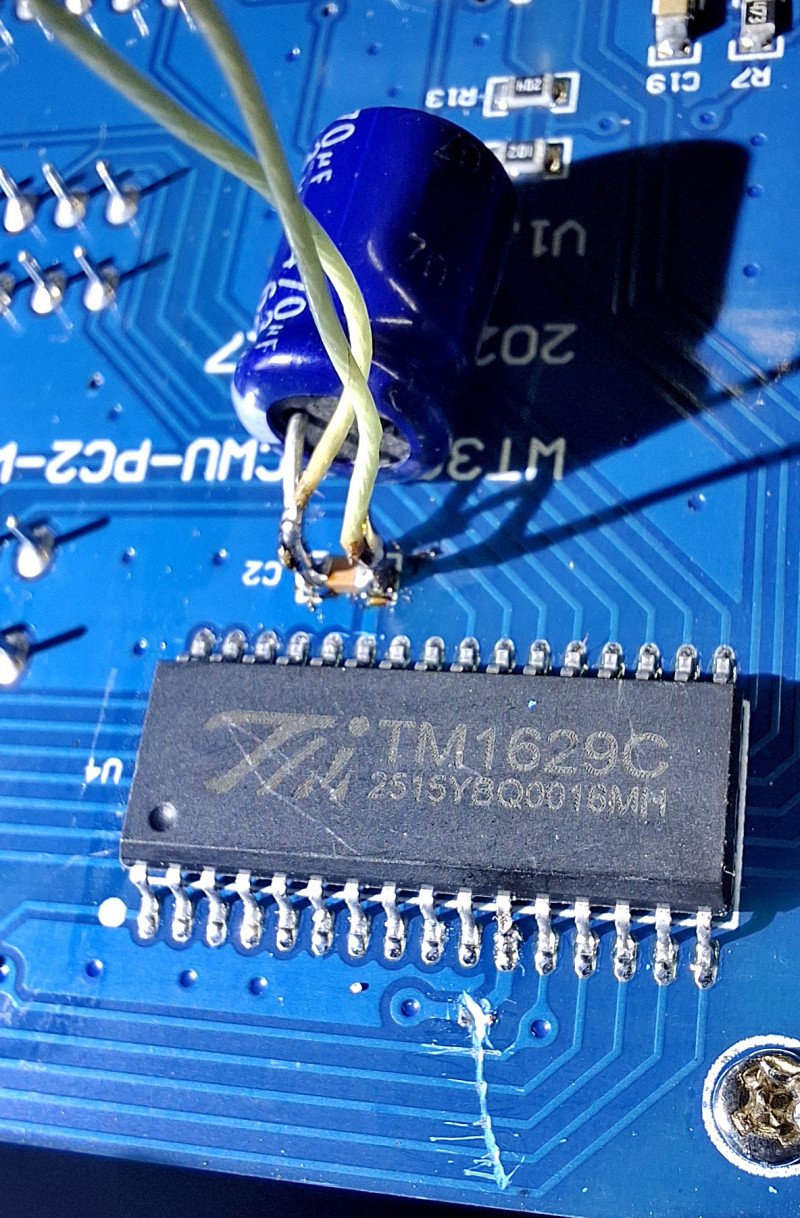

Для начала пробую обойтись минимумом трудозатрат и просто допаиваю поверх фильтрашек электролиты — ну, вдруг))

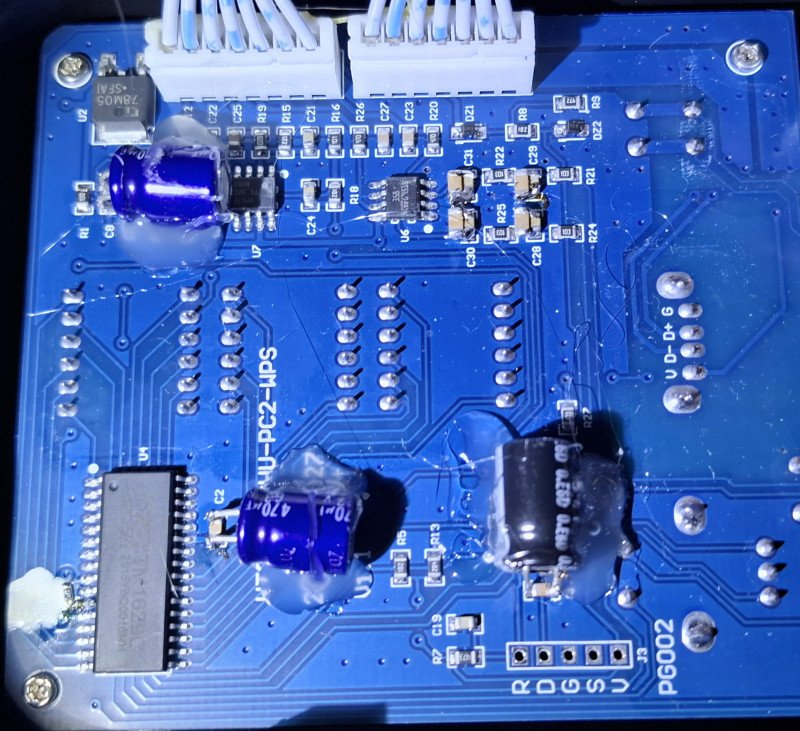

Заодно и на питание микроконтроллера /стрелка 5/ тоже допаял, получилось так:
Увы, не вышел каменный цветок… почти не изменилась картинка на выходе…

Переходим к радикальным мерам.

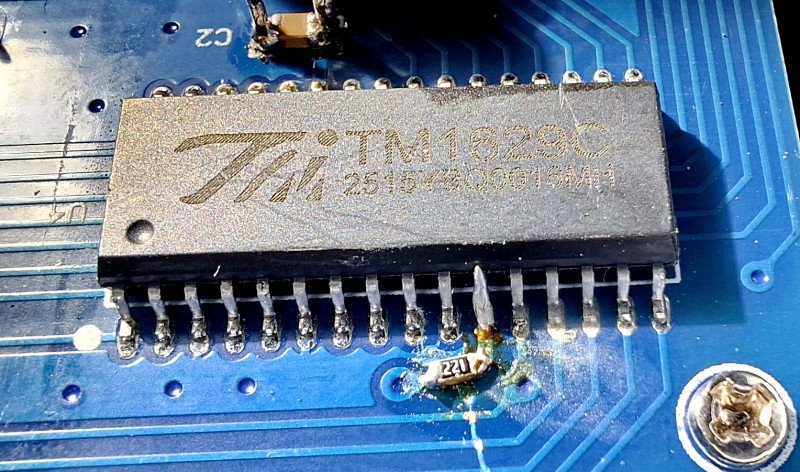

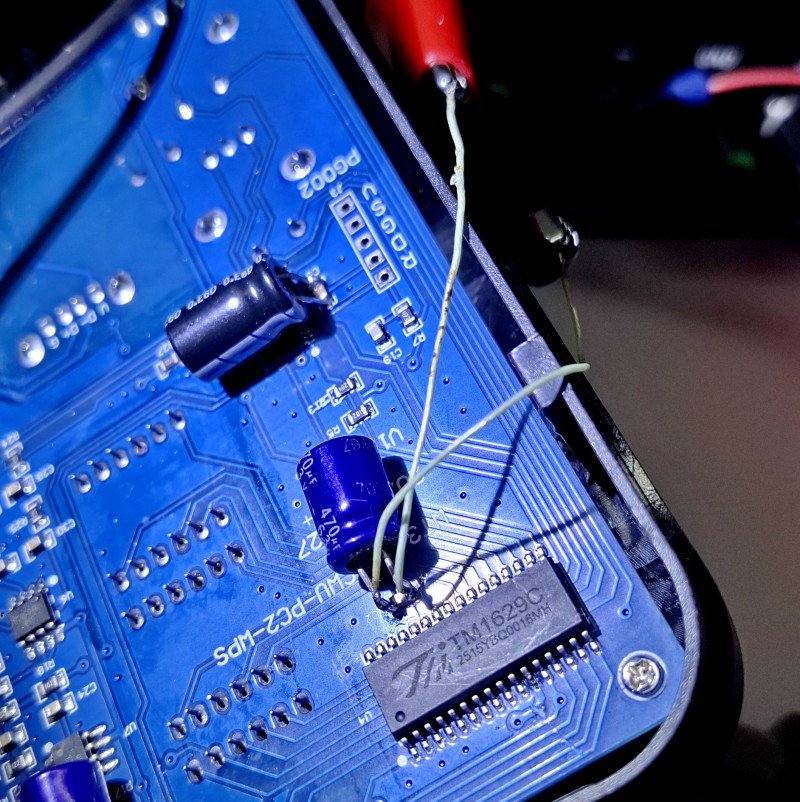

Отрезаю питание контроллера индикаторов, подпаиваю на него провода и запитываю от отдельного источника:
Рука дрогнула, резак сорвался и зацепил дорожки ниже, но они в порядке, не волнуйтесь ))

Проверяю — при 5В контроллер потребляет ~55 мА, устойчиво работает даже от 3В, при 4В снижение яркости индикаторов почти незаметно, пульсации 2 кГц на выходе исчезли полностью.

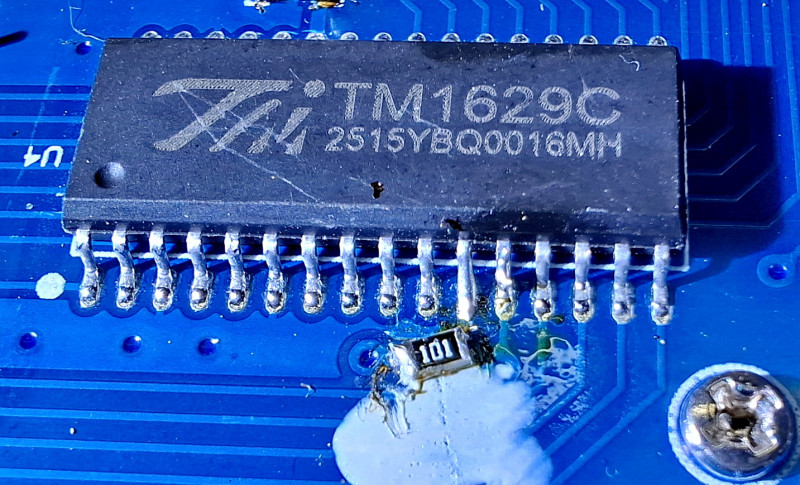

Ок, зачищаю порезанную дорожку, впиливаю туда резистор на 220 Ом:
И что получилось?
А всё получилось, нет больше 2 кГц, совсем нет!
И с яркостью индикаторов всё хорошо.

/При повторении рекомендую использовать отдельный стабилизатор на 5В, а не как я)))/

Осталось последнее.

3 этап. 1 кГц.

Тем же методом научного тыка ищу 1 кГц.

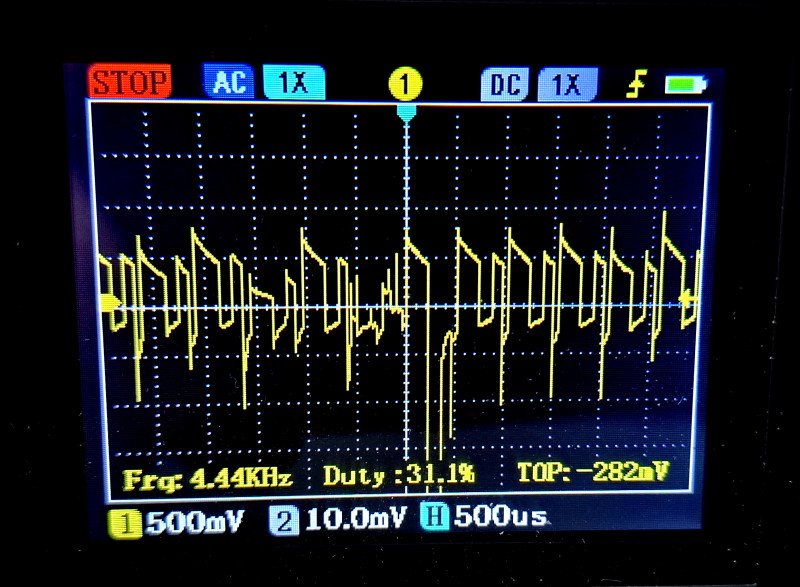

Недолго ищу, буквально на третьем тыке обнаруживаю это:
И ох.. очень сильно удивляюсь)))

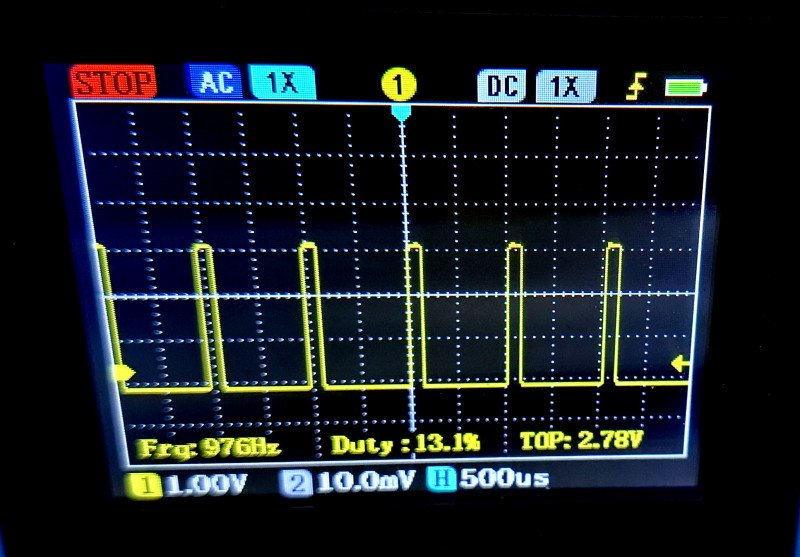

Это, дорогие коллеги, тоже ШИМ.
Я проверил, разумеется, — при кручении энкодера напряжения ширина импульса соответственно меняется и всегда прямо пропорциональна значению на дисплее.
Именно так микроконтроллер задаёт значения напряжения и тока.

ШИМом, да.

На частоте 1 кГц, да )))

От микроконтроллера регулирующий ШИМ-сигнал приходит сюда /помечено стрелками справа/:

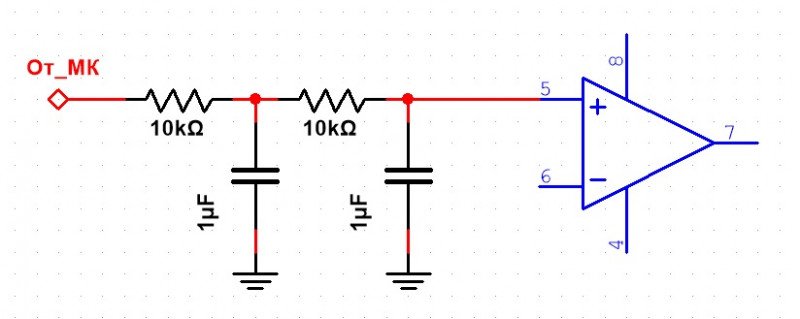

Интегрируется простейшими RC-цепями:
Что тут может быть не так, казалось бы? ))

Долго не думая, нахожу ещё четыре конденсатора по 1 мкФ и напаиваю параллельно:
Прошу отнестись снисходительно к качеству выполнения мелких работ, возраст уже недетский, а нынче всё такое крохотное...))

Ну и проверяем, чего уж:
Вполне ожидаемый результат.

Заливаю навесные элементы термоклеем, а повреждённые дорожки — краской:

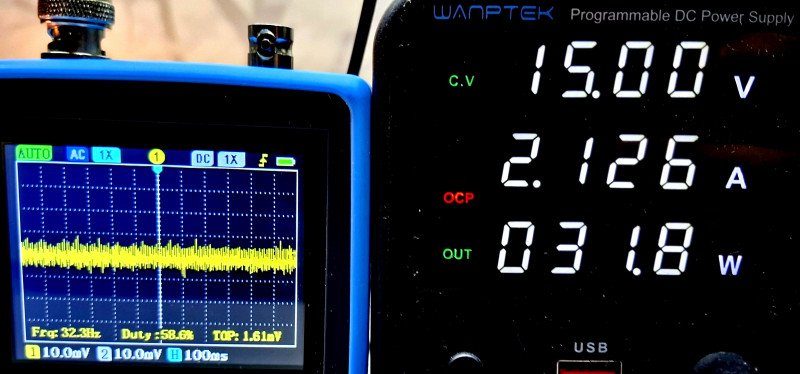

Ну и смотрим на суммарный уровень пульсаций на выходе:

Это полная и безоговорочная победа, считаю!

При случае надо будет ещё заменить конденсаторы сетевого выпрямителя, но там рассказывать не о чем, ничего интересного.

Всех поздравляю с наступившим 2026 годом, пусть он будет лучше прошедшего!

ДОП: После замечания уважаемого kdekaluga измерил получившееся на контроллере напряжение питания, оказалось 3,1В.

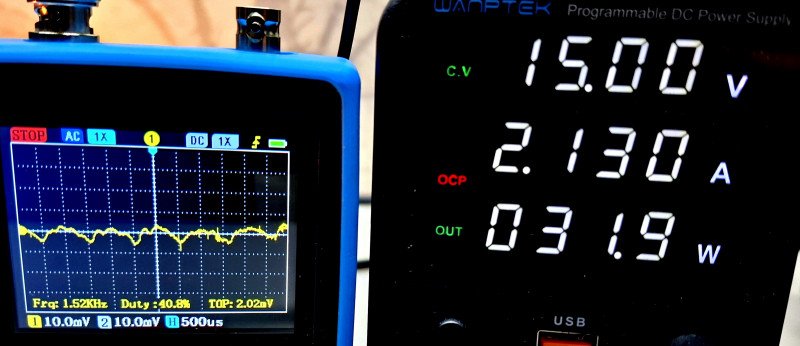

Заменил резистор 220 Ом на 100 Ом, при этом на контроллере 3,45В, яркость индикаторов слегка повысилась, 2 кГц на выходе нет:

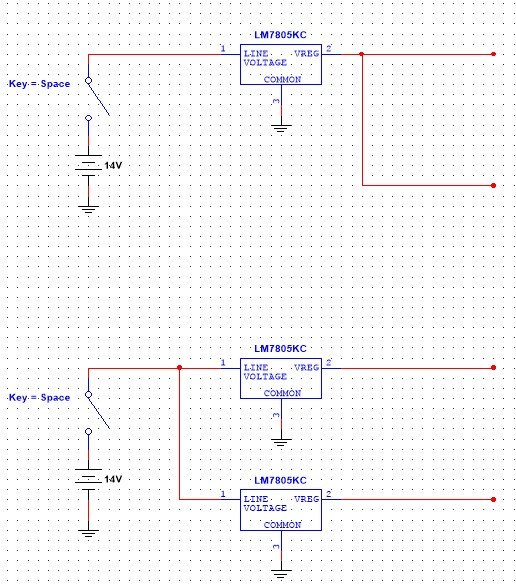

Не делайте как я, поставьте отдельный стабилизатор на контроллер дисплея))
