Гравер на макитовских батареях. Пожалуй, лучший мой гравер

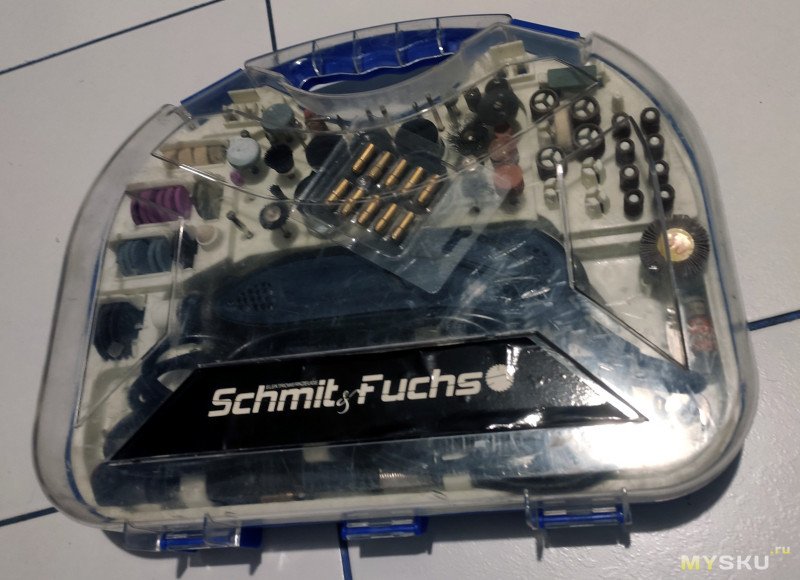

У меня есть несколько «рабочих» граверов — сетевой и аккумуляторный. Обоими я пользуюсь регулярно и оба имеют и достоинства и недостатки. Главный недостаток сетевого — наличие сетевого шнурка и большой вес, а главный недостаток аккумуляторного — довольно малая мощность, которой иногда не хватает. В большинстве случаев всё это можно сделать сетевым, но иногда было бы здорово и «не отходя от кассы» и не «в час по чайной ложке» при этом. И тут подвернулся гравер с питанием от макитовских батарей — это и универсальность и автономность и потенциально хорошая мощность (забегая вперед — с мощностью я не ошибся, дури там просто немеряно).

И с первых строк — так сказать дисклеймер. Данный гравер получен с Бэнга по п18, и я совершенно искренне буду его хвалить. Если вышеозначенные факты вас по каким-то причинам напрягают, смущают или триггерят — огромная просьба не трепать нервы ни себе ни мне и не добавлять работы админам и модераторам.

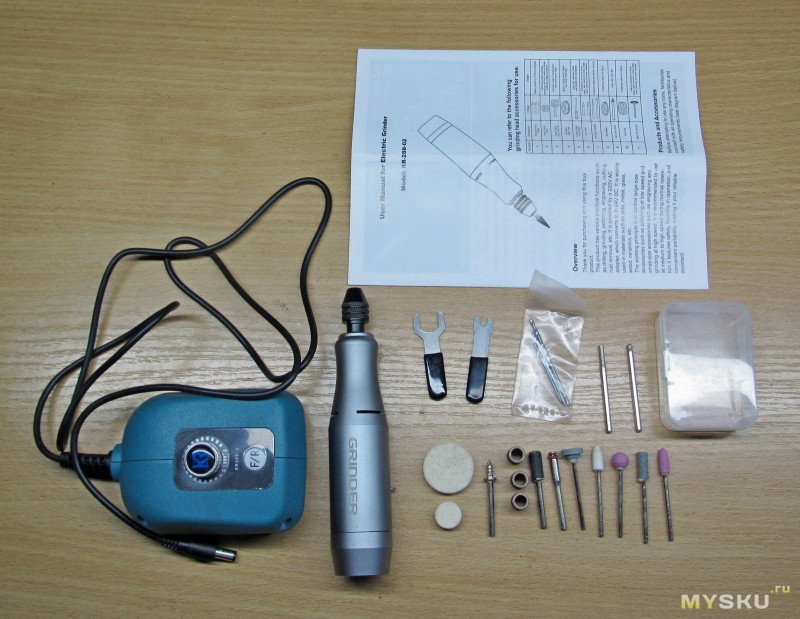

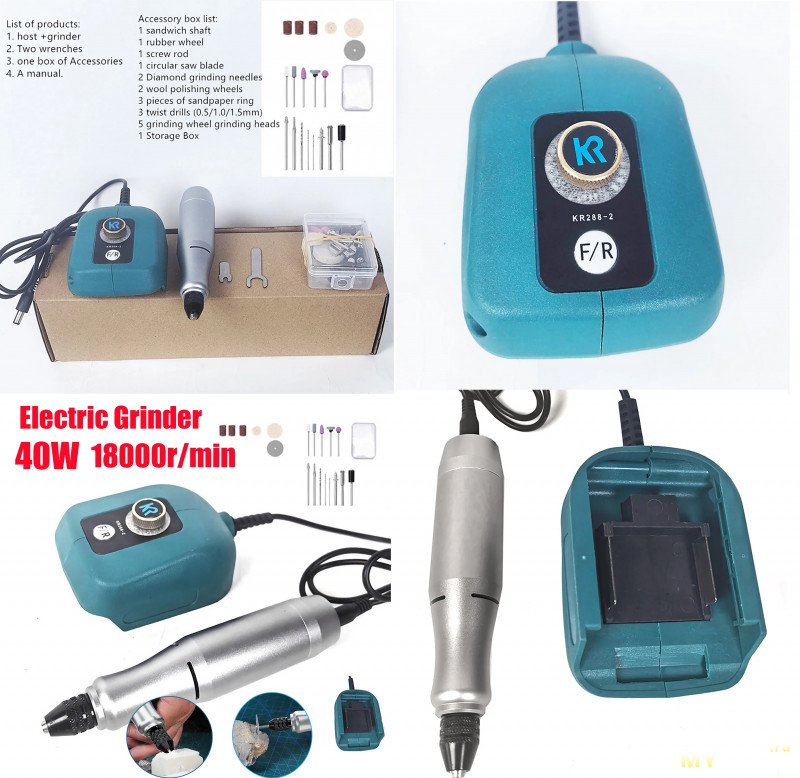

Упаковка — простая картонная коробочка. В ней сам гравер, инструкция, пара ключей, набор оснастки в коробочке, ну и регулятор оборотов/переходник для акума. Аккумулятора в комплекте закономерно нет.



Оснастку я считаю не более чем пробниками и приятным бонусом, и останавливаться на ней не буду — есть и есть. Если вы работаете или планируете работать гравером то у вас уже или есть нужные буры, или один чёрт придётся докупить — в общем, как с любым инструментом.

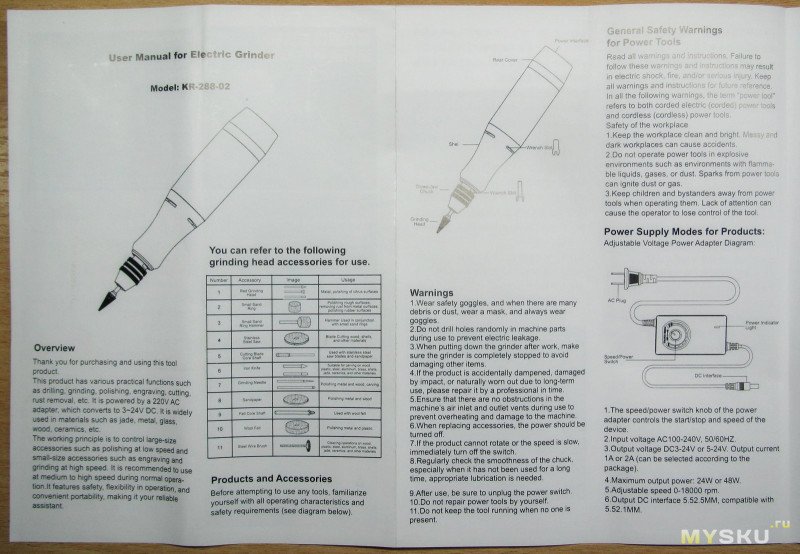

Инструкция. Самое полезное в ней — информация о том что бывают такие же граверы с сетевым блоком питания. Вот такой надо бы жене для ноготочков поискать…


Сам гравер имеет размеры 30мм в диаметре в самом толстом месте и длину примерно 140мм с патроном и порядка 117 — сам корпус. Корпус из анодированного алюминия, весит 168 грамм, и сказать что он приятно лежит в руке — не сказать ничего. С торца расположено гнезно 5.5/2.5 (а может и 2.1)

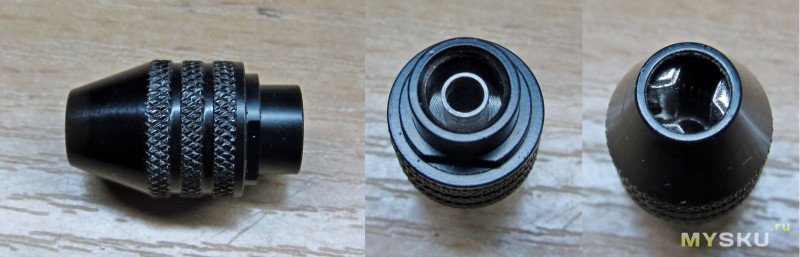

Патрон алюминиевый, и очень похож на обычный китайский патрон, но такое ощущение что сделан существенно качественнее — даже форма губок заметно отличается. И он не бьёт. Совсем.

В комплекте имеются два ключика — один для удержания вала, второй для патрона. Пожалуй, кнопка-фиксатор на корпусе была бы практичнее, но и такое вот решение в принципе тоже имеет право на жизнь.

Ну и пожалуй сразу вскроем

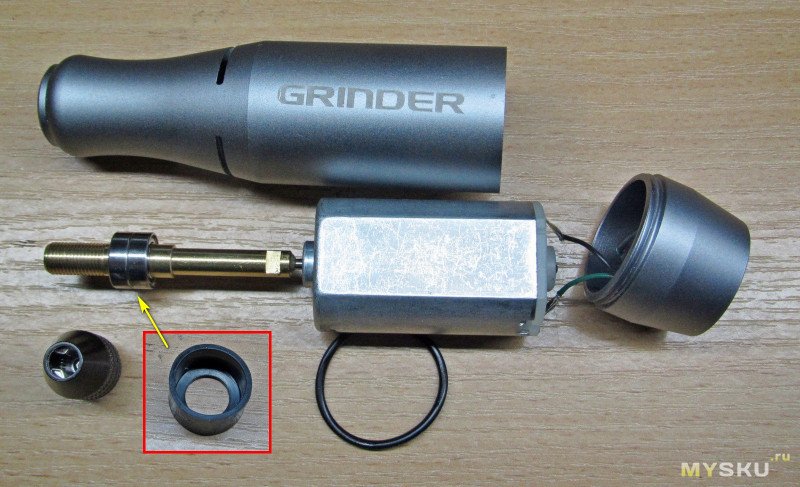

Внутри коллекторный мотор (маркировку не нашел) имеющий длину 46мм (52 с учётом торцевых выступов) и диаметр 28мм (ширина в плоской части 23мм). Я не сразу разглядел что подшипники на которых стоит вал ставятся через резиновый колпачок, добавил его на фото позднее. Докопаться тут можно разве что до тонковатых проводов и отсутствия вентиляционных отверстий в корпусе, но с учетом того что в моторчике всё равно нет крыльчатки для охлаждения — то и отверстия как-бы тоже не сильно помогут.


Теперь регулятор. Он под макитовскую батарею, без третьего контакта, на выходе — метровый (105см) провод со штекером 5.5/2.5 (согласно инструкции совместим с 5.5/2.1), присутствует защита от переламывания на выходе из регулятора.

На верхней панели расположен регулятор оборотов с выключателем и кнопка реверса, а также круговой светодиодный индикатор оборотов (точнее, положения регулятора) и вроде как индикатор заряда батареи, но я честно говоря не успел разрядить пока батарею чтобы проверить, так что потом дополню обзор. Индикатор приятно удивил, если честно. По сути можно же было его и не ставить, но заморочились.

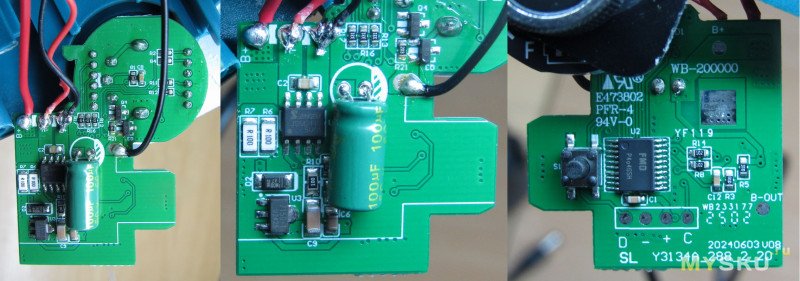

Ну и тоже пожалуй разберем.

Ну что, попробуем работать? Нет, вначале проверим соответствие заявленым параметрам. И тут снова удивление. Ну во-первых обороты: минимальные 4000 без нагрузки, серединка — 8500, максимум 11000 (возможно, но это не точно, еще притрётся и обороты немного вырастут). Это конечно заметно ниже чем заявлено. Но есть два нюанса: во-первых в инструкции упоминается напряжение до 24В, и есть у меня подозрение что обороты указаны для ручки, а не конкретной реализации под макитовский АКБ, и на 24В обороты могут заметно вырасти (думаю, до 15000 легко) и вполне даже приблизиться к заветным 18000 (проверять я это конечно не буду)

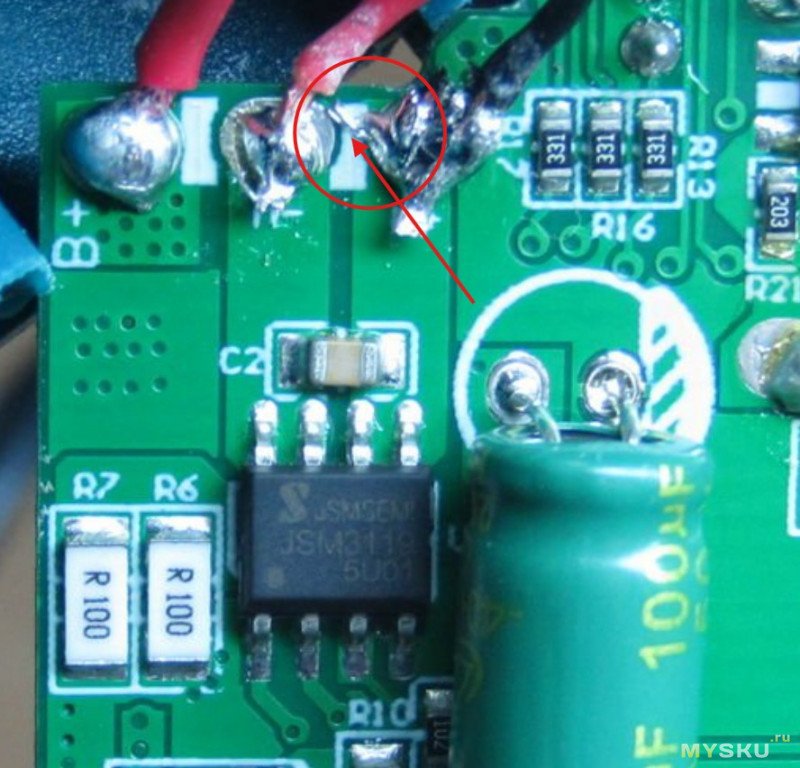

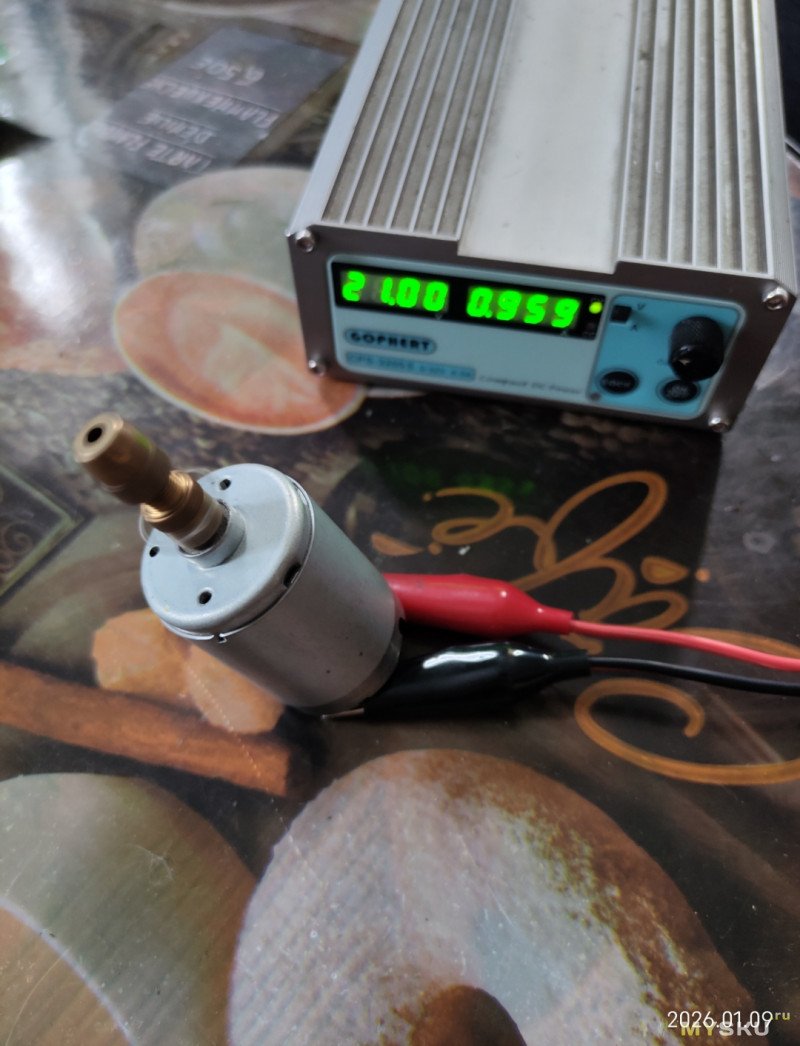

Во-вторых, я запитал гравер от лабораторника чтобы проверить мощность. Так вот, на холостых максимальных оборотах он потребляет 670мА, а под максимальной нагрузкой на напряжении 20В — более 5А (лабораторник всего на 6А, так что особо не поэкспериментируешь). То есть фактическая мощность ТОЧНО 100Вт+ — сотку я видел своими глазами, дальше уже я уперся в мощность БП. То есть с оборотами нас как-бы обманули в полтора раза в меньшую сторону, зато с мощностью — раза в три в бОльшую. Это чертовски приятно и неожиданно. Насчёт поддержания оборотов — не уверен. Токоизмерительные резисторы есть, может и пытается поддерживать — по ощущениям неоднозначно. С другой стороны максимальные обороты не такие большие, дури хватает, может за счёт этого «вывозит». Проверять если честно особого смысла не вижу.

Теперь можно и поработать. Как я уже писал — биений нет. Совсем. И вибрации на корпусе тоже нет. И даже на столе включенный он просто лежит — не ползёт, не подпрыгивает.

Мне как раз подвернулся датчик положения дроссельной заслонки который нужно было вскрыть. Даже довольно тупым буром я его очень быстро и комфортно пропилил, ни разу не заткнувшись

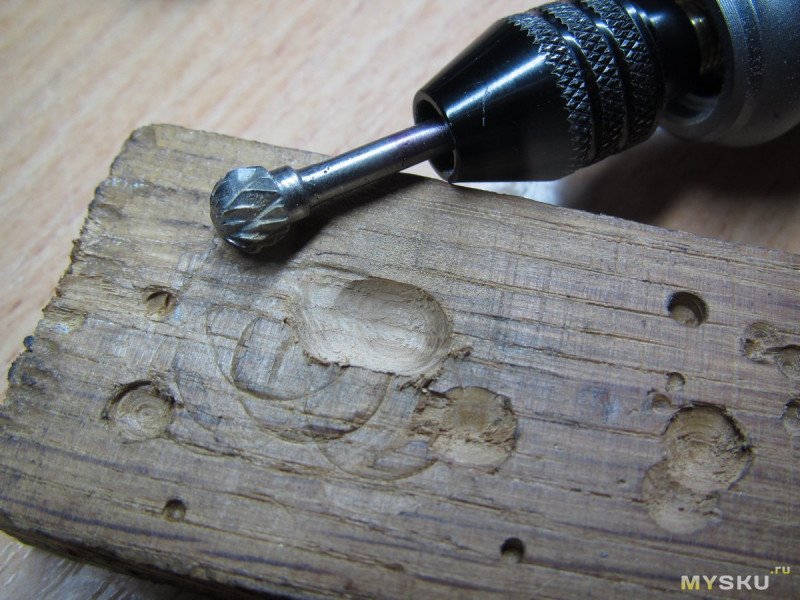

«Окак» — подумал я, и решил озадачить его более серьёзной задачей. Бур порядка 6мм диаметром и дубовая паркетина по-моему для этого отлично подходят.

И знаете что? Я не смог его остановить. Не, возможно, если задаться целью сделать это любой ценой — то получится. Но давил я и так почти со всей дури — и только пыль из-под фрезы. То есть, типичные ощущения от других аккумуляторных граверов — «да что ж ты блин опять остановился, вроде не сильно давил», а тут — давишь давишь, и «да ты вообще будешь затыкаться там?!». В целом по ощущениям от мощности больше всего похож на сетевой

Совсем забыл. Плавного пуска как-бы нет, но с учетом скорости поворота ручки получается что пока докрутишь до максимума — скорость несколько раз скачками меняется. При нажатии кнопки реверса — мотор сразу останавливается, и затем стартует наверно на минимальной скорости и сразу разгоняется до заданной.

Резюмируя. Без зазрения совести могу сказать что это ЛУЧШИЙ мой аккумуляторный гравер. Если его конечно можно назвать аккумуляторным, потому что по сути ручка-то тут универсальная, а источник питания может быть и сетевым. Тем не менее сама ручка сделана очень качественно, патрон — идеален, регулятор приятно удивил индикацией и качеством сборки.

Докопаться я могу до тонких проводов, отсутствия охлаждения ручки — скорее всего под хорошей нагрузкой алюминиевый корпус будет неслабо нагреваться от моторчика. Но с моей точки зрения аккумуляторный инструмент не особо предназначен для производства, а если вам работать долго и тяжело — ну надо проверять как оно будет, у меня таких задач и такого опыта нет, может я и зря заранее кипишую, и там вообще не будет нагрева.

Взял ли бы я этот гравер еще раз, за свои, могу ли его рекомендовать к приобретению? Однозначно ДА. Повлиял ли на это п18? Однозначно НЕТ. Тут фактически можно только прикопаться, каких-то существенных недостатков я не нашел.

На днях на Бэнге начинается распродажа, данный гравер будет стОить $27.99
