FNIRSI IPS3608: новый настольный регулируемый блок питания 285 Вт

Регулируемый блок питания — незаменимый инструмент для диагностики и ремонта электроники. С его помощью мастер может контролировать напряжение, отслеживать потребляемый ток и находить неисправности. Китайская компания FNIRSI предоставила свой вариант такого настольного БП с интересным дизайном алюминиевого корпуса. Модель IPS3608 (36 В и 8,2 А) оснащена цветным дисплеем 2.8" с регулируемым наклоном, софтом для ПК, блоком с парой разъемов для быстрой зарядки смартфона (протокол PD), для безопасности имеются 8 типов защит и активное охлаждение. Рассмотрим новый БП чуть подробнее.

Традиционно начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип товара: Регулируемый блок питания AC-DC
Режимы работы: CV/CC
Мощность: 285 Вт максимум
Корпус: алюминиевый сплав, пластик
Экран: цветной, поворотный, диагональ 2,8 дюйма
Управление: кнопки + энкодер, ПО для ПК
Язык оболочки: английский, китайский
Входное напряжение: AC 100-240 В, 50/60 Гц
Выходное напряжение: DC 0-36, точность отображения 0.01 В
Точность установки напряжения: +-(0.3%+3 знака)
Выходной ток: 0-8,2 А, точность отображения 0.001 A
Точность установки тока: +-(0.15%+5 знаков)
Разъемы для зарядки гаджетов: USB-C и USB-A
Мощность ЗУ для гаджетов: 65 Вт
Протоколы быстрой зарядки: PD3.0, QC3.0, AFC, HUAWEI FCP, SCP
Встроенные защиты: 8 типов
Размеры корпуса: 138x214x115 мм
Масса: 1,5 кг
Официальный сайт

---

Упаковка и комплектность
Доставка со склада в РФ.
Упаковка (переработанный картон без цветной печати) достаточно объемная:
Внутри вставки из вспененного материала. В отдельной коробке кабели.

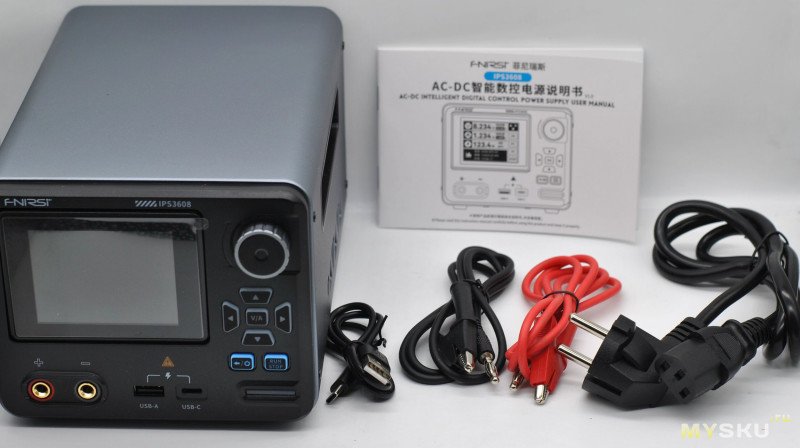

Комплектация устройства:

• ЛБП IPS3608
• Сетевой кабель 1 м
• Щупы с зажимами «крокодил» 1 м
• Кабель USB-C для ПК
• Руководство пользователя (англ./китайский)

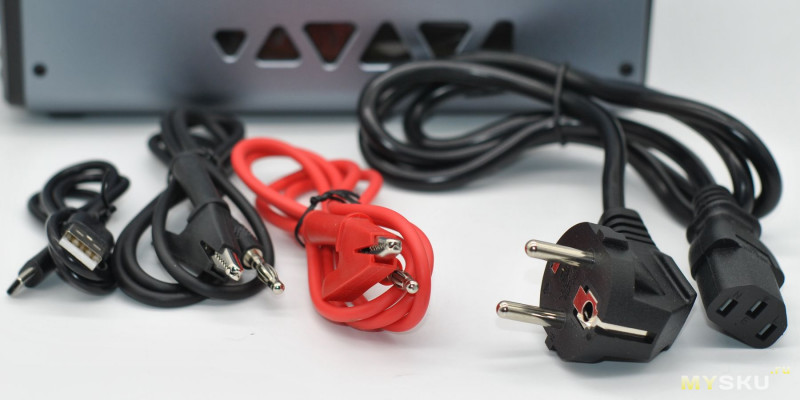

Кабели неплохие: сетевой с угловой «евро вилкой» 3х0,75 мм2, жаль коротковат, а щупы с гибкой изоляцией диаметра 4 мм (бананы магнитятся, крокодилы нет).
Внешний вид
Над дизайном поработали, внешне БП смотрится гармонично. Из алюминия (экструдированный профиль) только корпус, передний и задний торец пластиковые. Вентиляционные отверстия с пластиковой решеткой, а под ними треугольные вырезы закрыты затемненным акриловым стеклом.

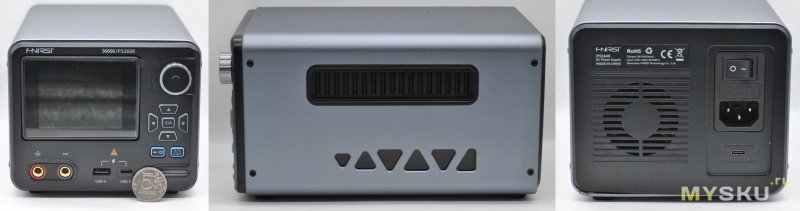

Спереди дисплей, сгруппированные кнопки и энкодер управления (22 мм в диаметре), индикатор работы и два разъема для быстрой зарядки смартфона и других портативных устройств. Сзади: вентилятор, входной разъем сетевого питания с предохранителем и выключателем и разъем USB-C для подключения к ПК.

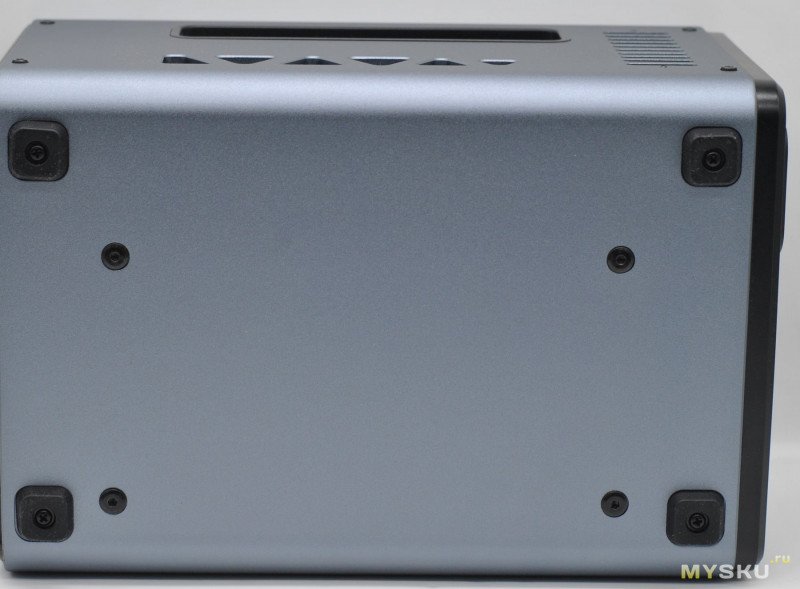

Снизу резиновые ножки:
Масса IPS3608 без кабелей 1559 г.

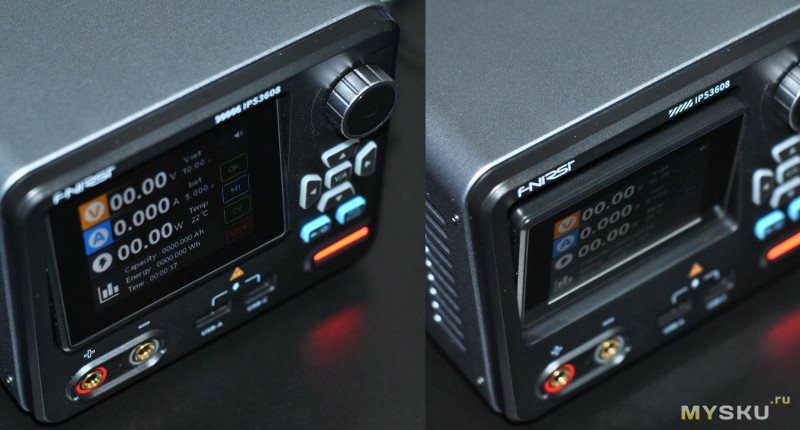

Дисплей с небольшим поворотом в вертикальной плоскости (примерно 5 градусов), чтобы было удобнее считывать показания:
Вытянутый индикатор работы (красный/зеленый цвет) довольно яркий.

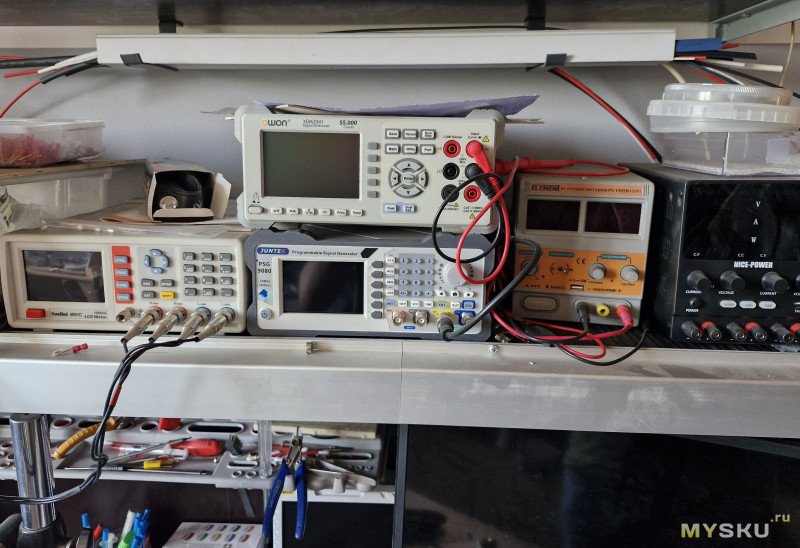

Поворотный экран может пригодиться, если БП стоит на полке сверху рабочего стола. Как тут:
Высота цифр 8 мм, углы обзора не как у дисплея смартфона, но проблем с читаемостью показаний не возникает.

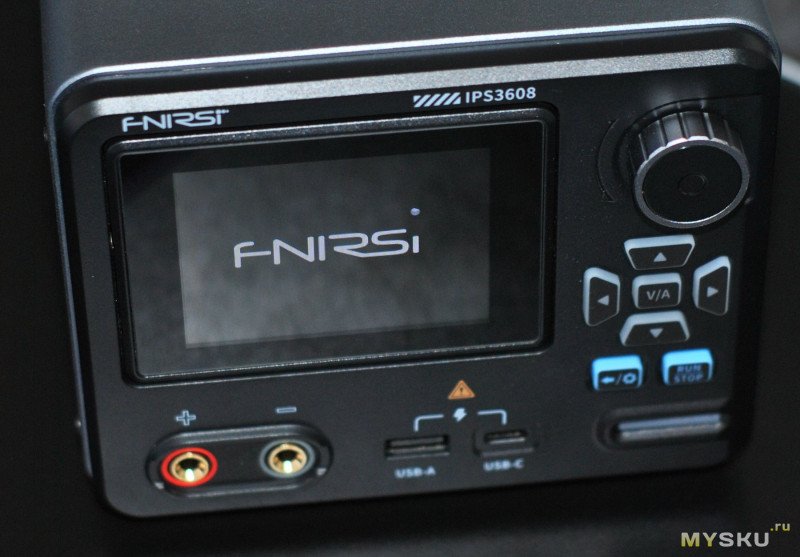

Время загрузки 5 секунд, при этом демонстрируется анимированная заставка с лого:
Структура пикселей экрана под микроскопом:

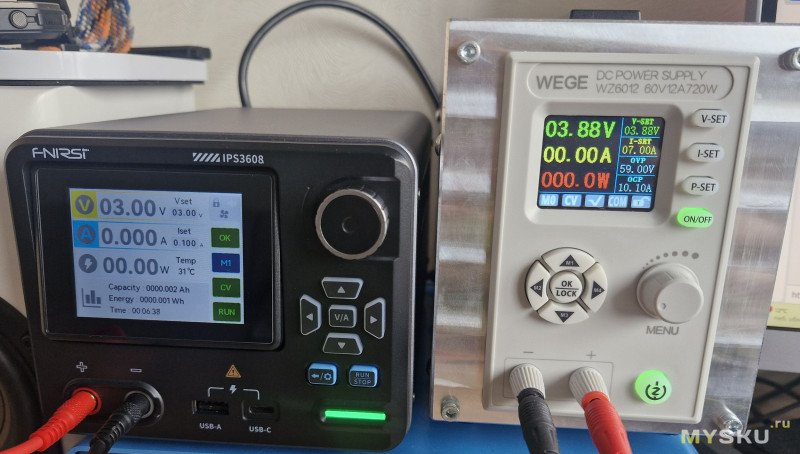

Смотрится БП FNIRSI поинтересней самоделок на модулях DC-DC:
Справа мой вариант на WEGE WZ6012.
Меню
1-я вкладка — задание шести предварительных установок рабочих параметров (с быстрым доступом).
2-я вкладка системные настройки:
Тут доступна настройка яркости экрана, громкости динамика, черная или белая тема отображения, настройки для соединения с ПК и язык интерфейса (только 2, как и в руководстве).

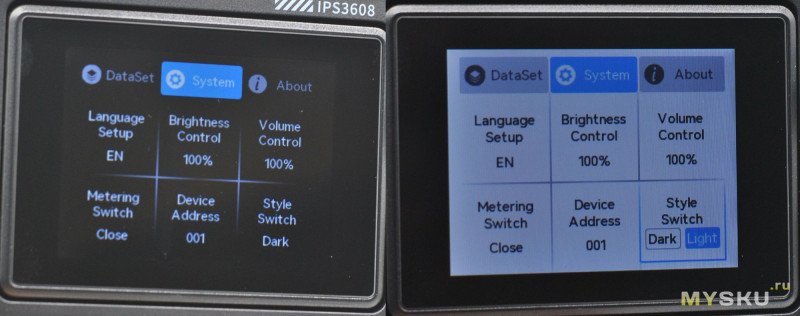

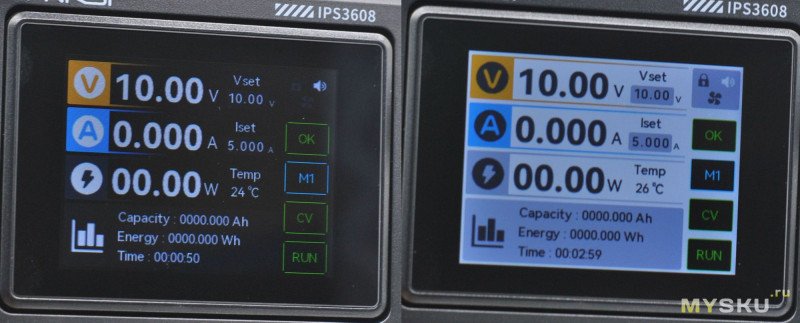

В темах меняется цвет фона:

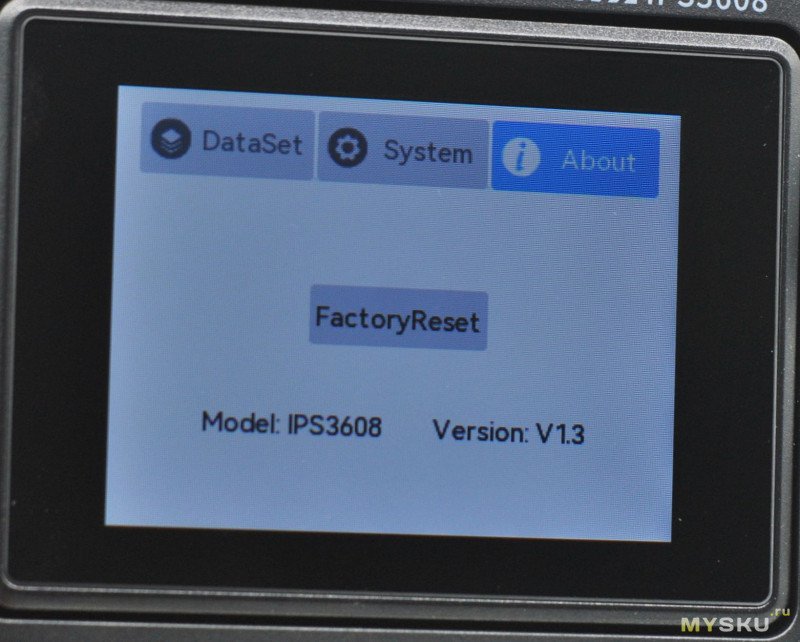

3-я вкладка — сброс настроек и версия прошивки:
Последняя версия 1.3.
Начинка

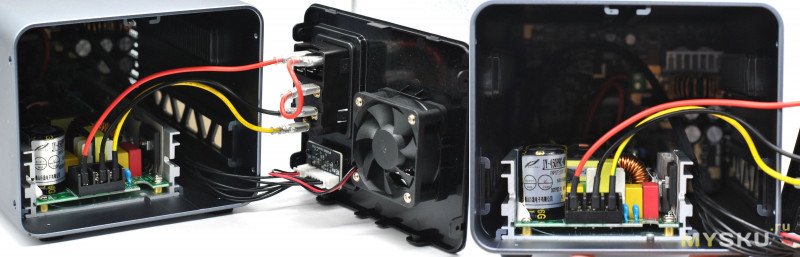

Передний и задний торец держатся на 4 винтах.
Сзади:

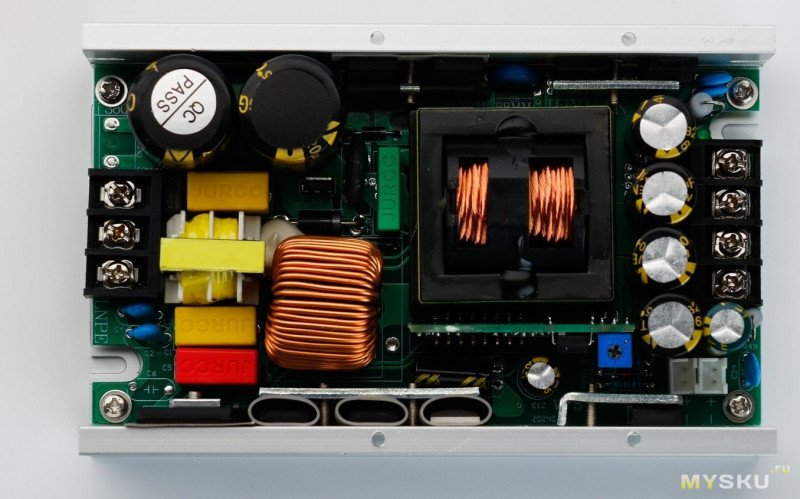

Плата блока питания (выход 48 В DC) оснащена алюминиевым корытообразным радиатором, сетевым фильтром, выходные электролиты с запасом по напряжению на 63 В.

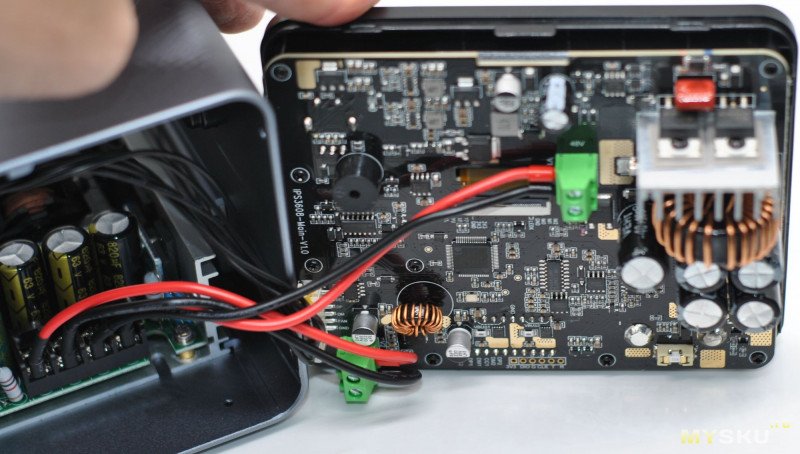

Спереди (плата управления и преобразования с микропроцессорным управлением (маркировку затерли) + зарядное со своим входом напряжения):
Эксплуатация

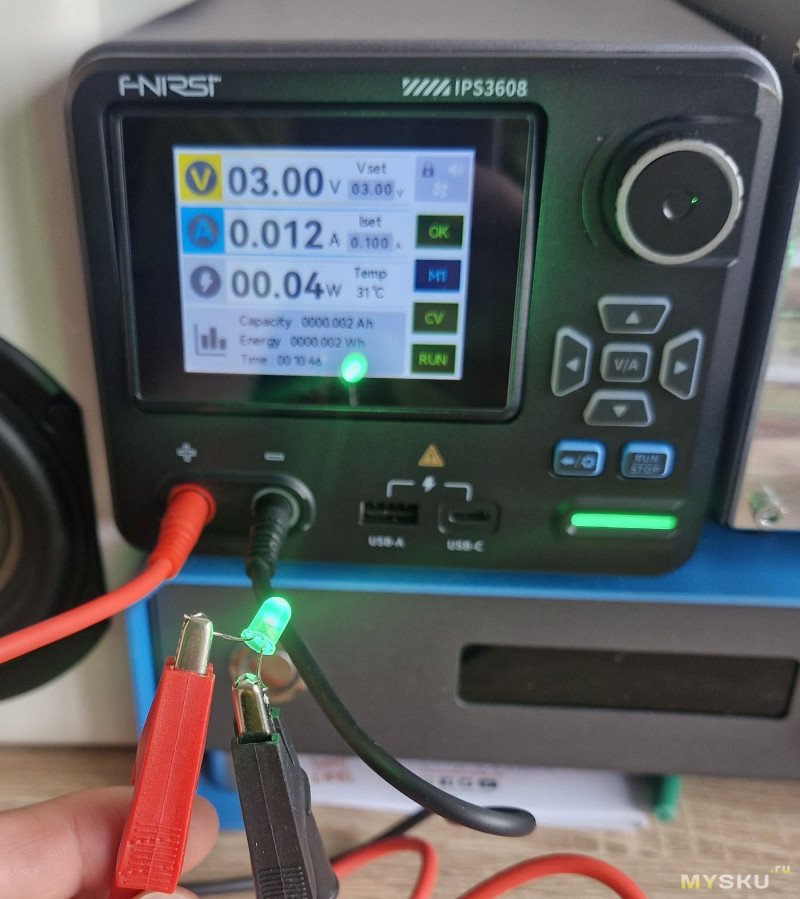

При работе все стандартно, задаем напряжение и ток, можно переключать 6 готовых настроек. Кнопка RUN подает напряжение на щупы. На экране можно видеть не только параметры тока и напряжения, еще и мощности, температуры внутри корпуса, а также емкости, запасенной энергии и времени для зарядки аккумуляторных батарей. Нажатие на энкодер обнуляет показания.

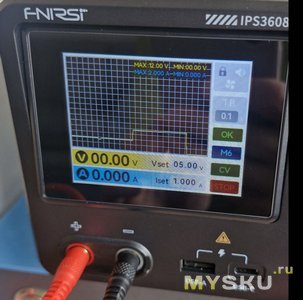

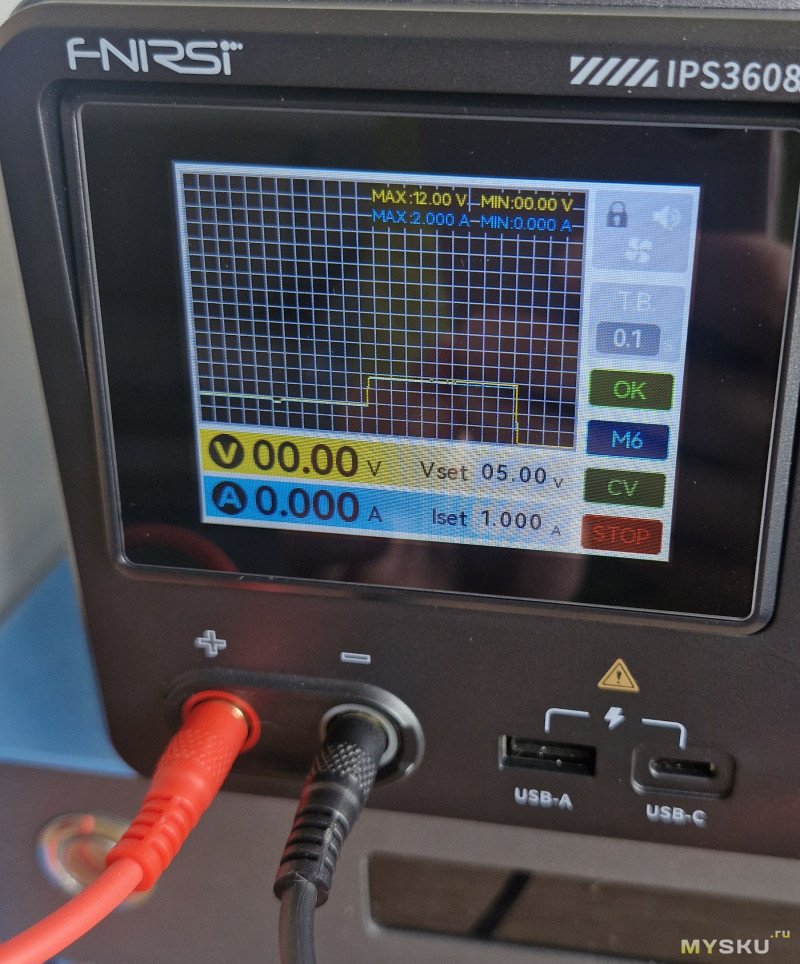

Есть отображение в виде графика:
Третья вкладка экрана — показание параметров на портах USB:
Вентилятор системы охлаждения включается с 30+ градусов на дисплее, на мощностях около 50 Вт почти сразу. Продувает довольно быстро, корпус не греется выше 50 градусов.

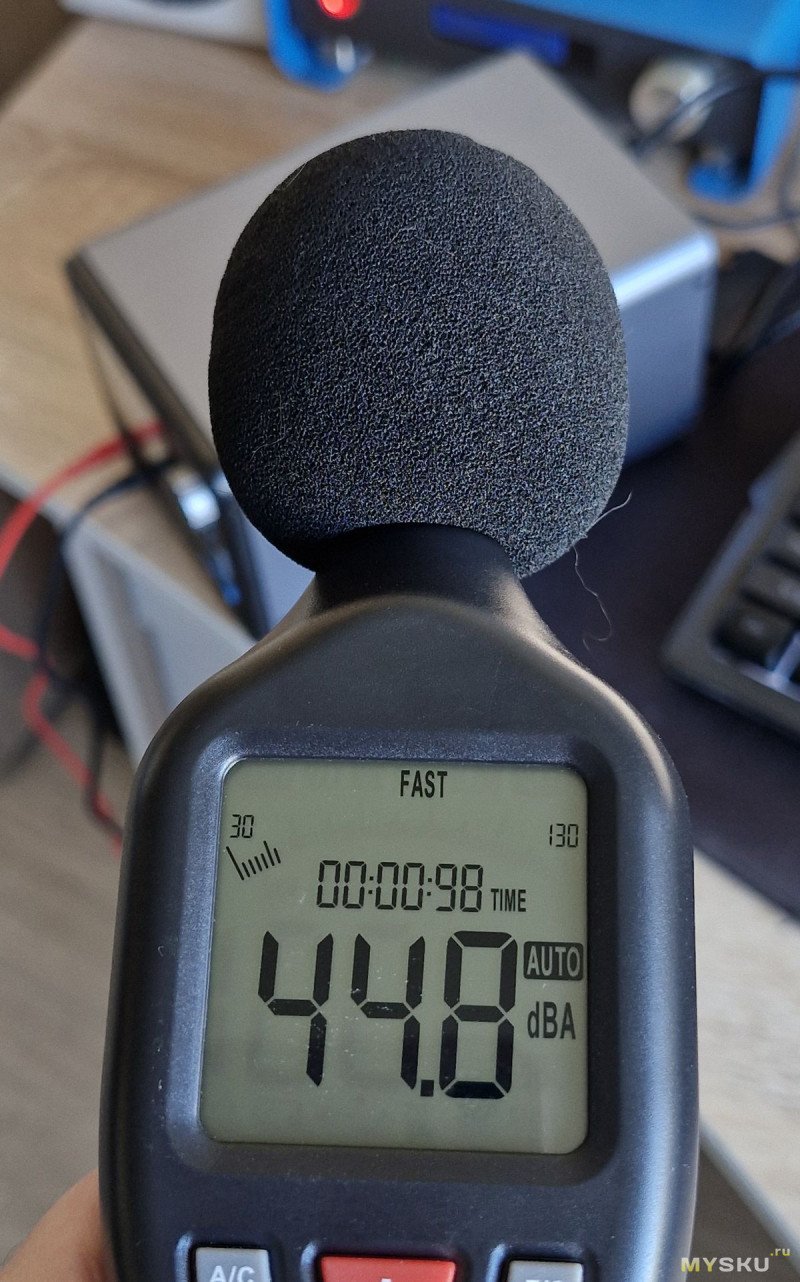

Шум с полуметра ощутимый, можно было поставить вертушку и потише.

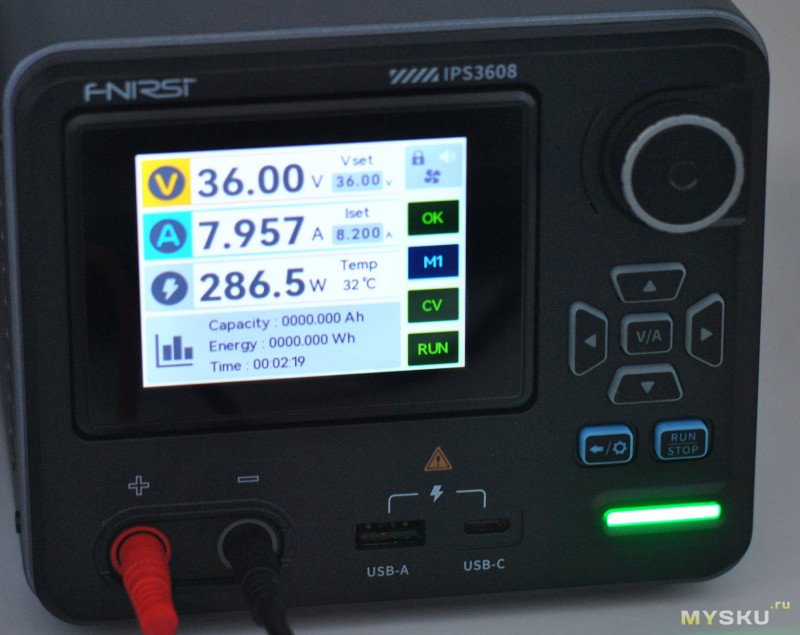

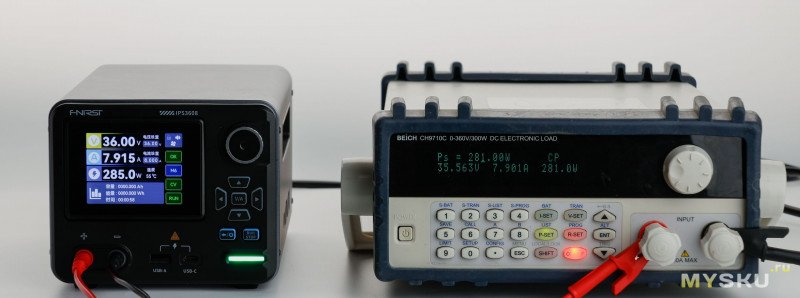

Максимальная мощность, что у меня получилась на нагрузку 4,5 Ом:

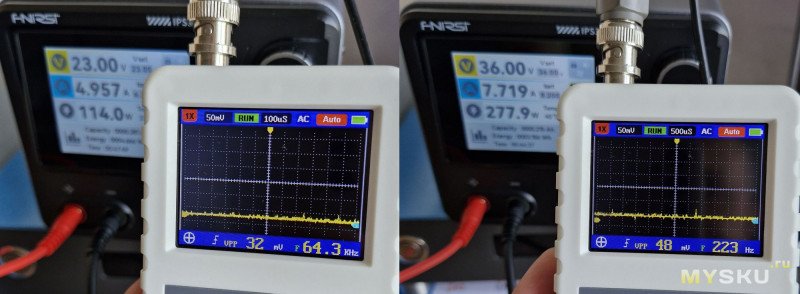

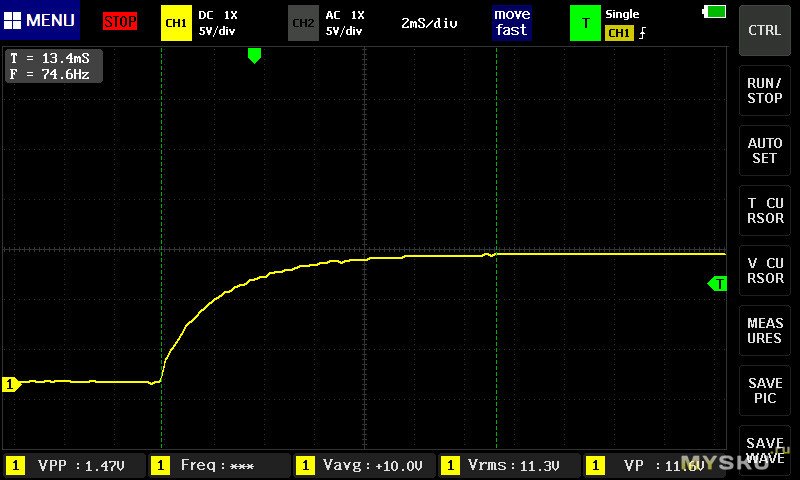

Пульсации напряжения на ~100 Вт и максимальной мощности:

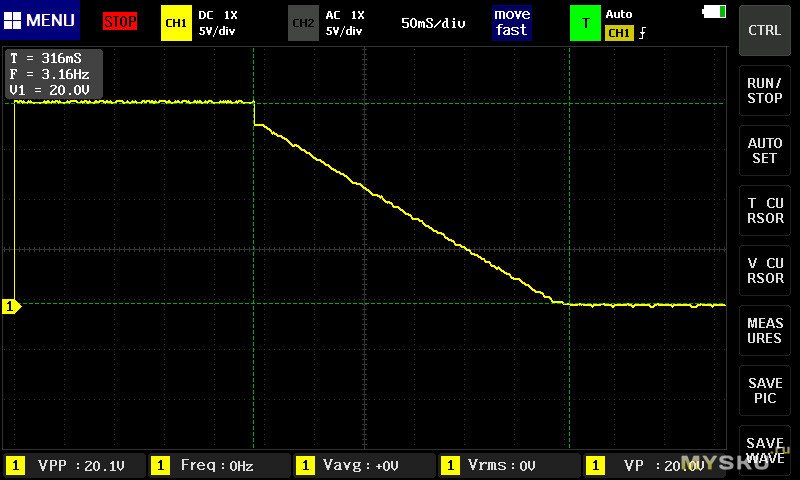

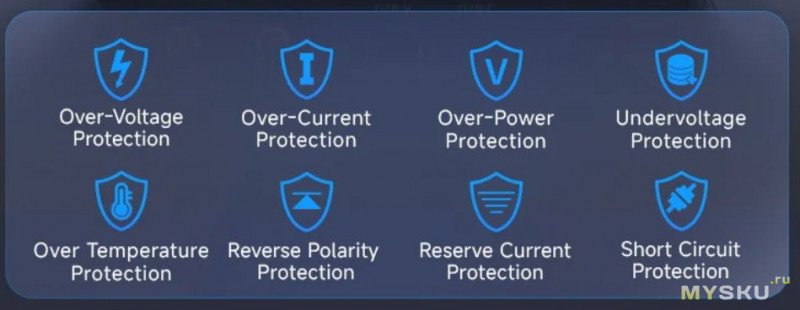

Защиты (от КЗ точно работает):
Блок зарядки гаджетов
Блок работает и без подачи напряжения на клеммы БП.

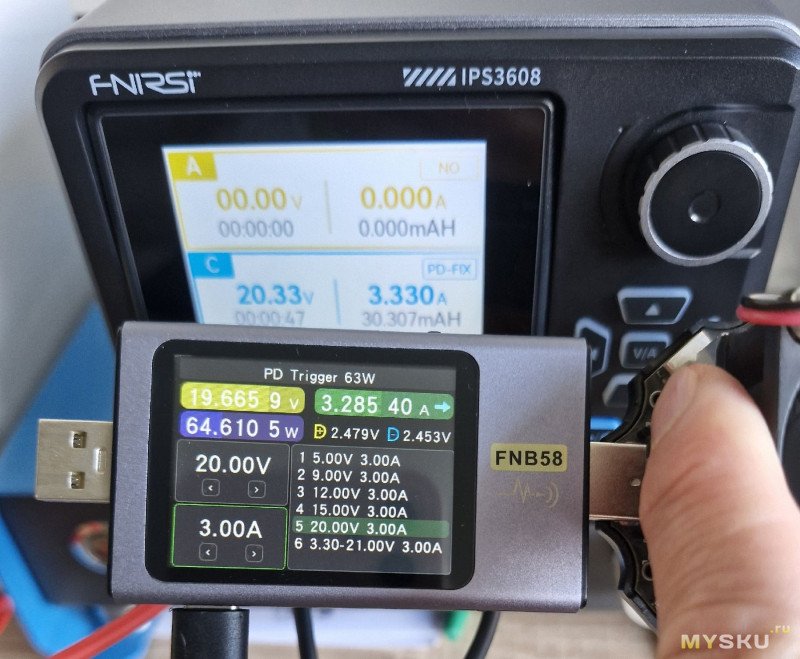

На сайте заявляли, что зарядный блок мощность 45 Вт, но по факту он выдает 65 Вт (по Type-C PD):

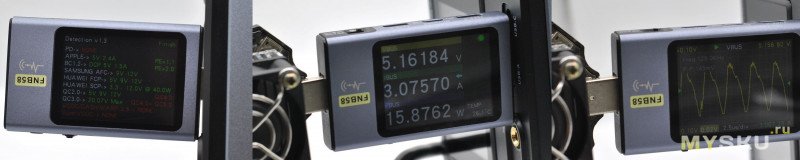

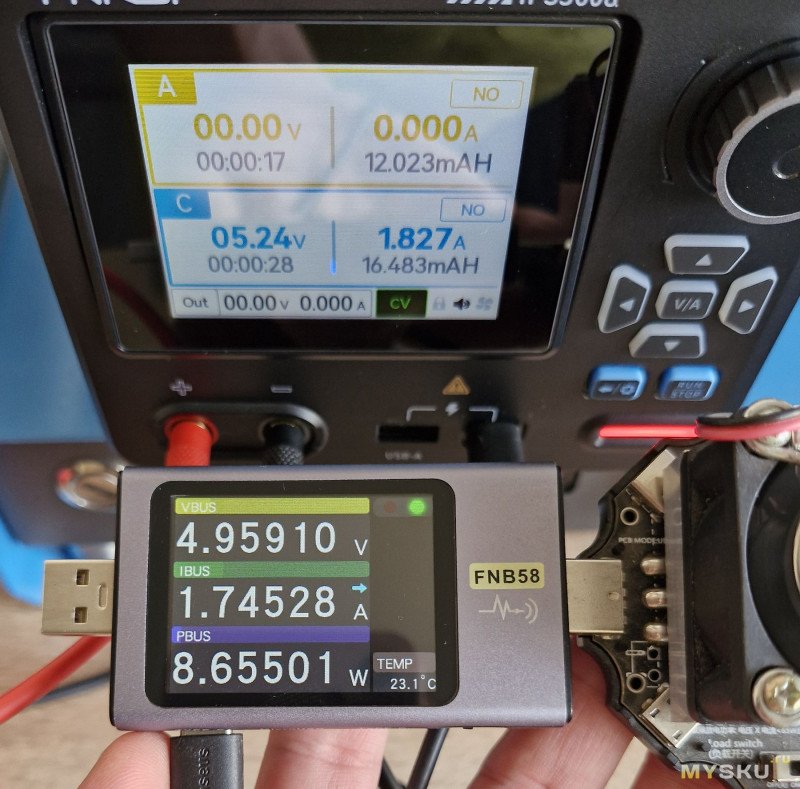

Посмотрим поддержку протоколов быстрой зарядки по портам.
USB-C:
Не только быстро смартфон подзарядит, но и можно работать с портативными паяльниками.
USB-A:
15 Вт железно.
При одновременной работе портов на Type-C уже выход скоромнее (~20 Вт) и есть переподключения потребителей.
Причем выход USB не проседает на высокой мощности — значит плата БП внутри с запасом (285 + 65 Вт).

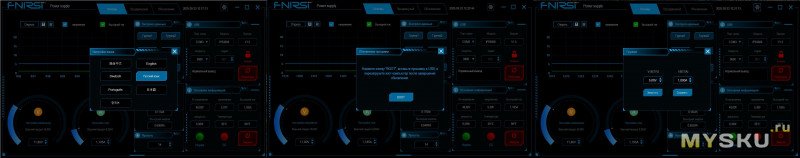

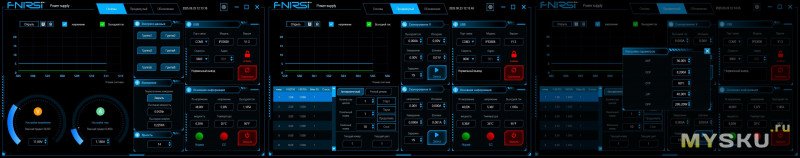

Программа для компьютера
Скачивается на официальном сайте, работает по проводному подключению в USB. Есть русский язык. Кнопки на самом БП при работе заблокированы.
Возможностей чуть больше чем с кнопок панели.
Настройки:
Заключение
ЛБП FNIRSI IPS3608 получился красивым внешне и неплохим технически, тут соблюден баланс между функциональностью и компактностью. Показался интересным наклонный по вертикали экран и добротный блок для зарядки USB устройств. Точная регулировка напряжения (0-36 В) и тока (0-8,2 А), удобное эргономичное управление и поддержка памяти настроек (6 слотов) упрощают работу с блоком, делая его пригодным как для лабораторных задач, так и для ремонта электроники. Разъемы все стандарные, встроены защиты для новичков. Из минусов: не самая высокая мощность в классе (что сужает спектр применения для энергоёмких проектов), назойливый шум вентилятора при высоких нагрузках, не самые большие углы обзора экрана по горизотали, нет мобильного ПО (но есть для ПК). И кстати, цена немного упала с момента анонса.
До 29 сентября 2025 года действует купон FNSCD219 для выгодной покупки.

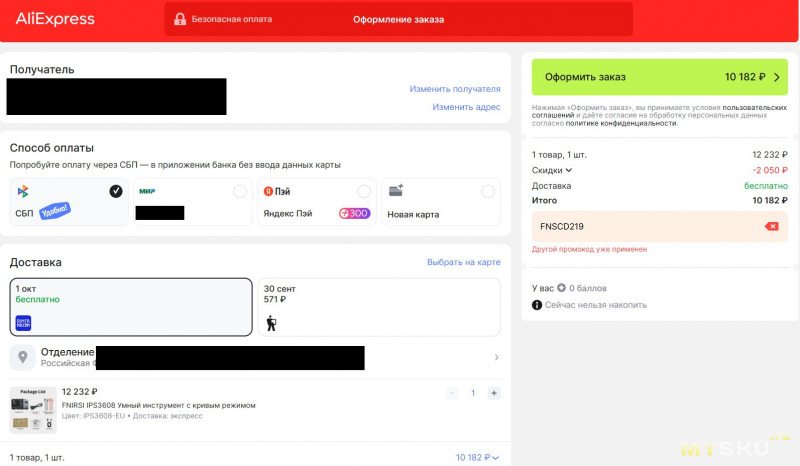

Цена с ним:
