Два жала лучше одного? Обзор термопинцета SEQURE HT140

Давно я не писал обзоров паяльного оборудования, но недавно появилась отличная возможность познакомиться с новым инструментом. Забегая вперёд, скажу SEQURE HT140 оставил исключительно приятные впечатления. За последнее время это одно из самых удачных приобретений в моей мастерской. После нескольких месяцев работы я могу смело рекомендовать этот термопинцет всем, кто регулярно занимается монтажом и демонтажем SMD-компонентов.

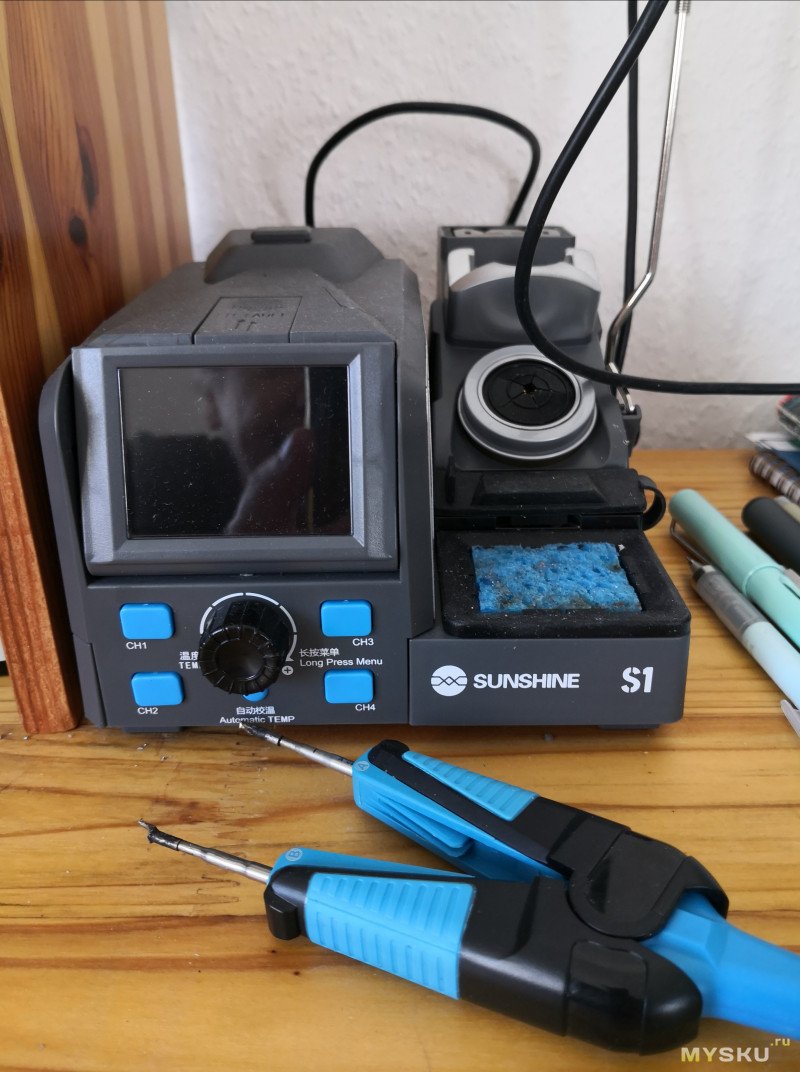

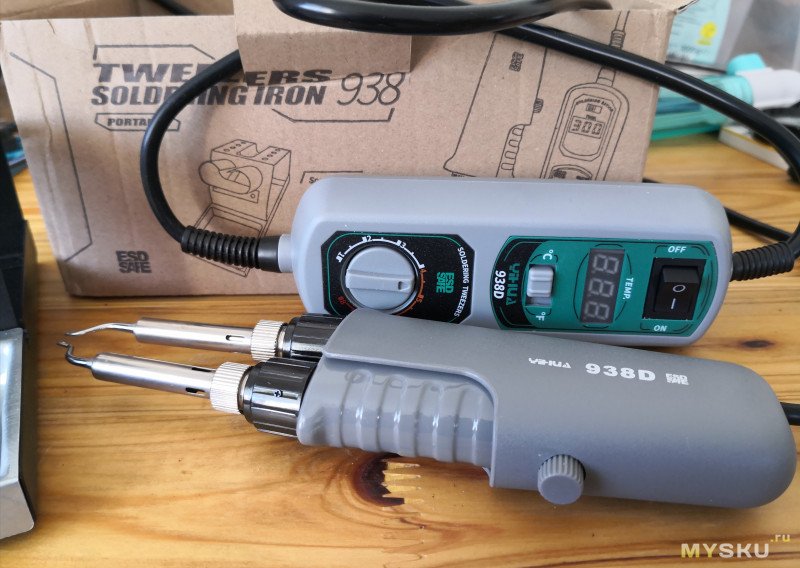

В своей работе, в разное время я использовал термопинцеты разных фирм и китайские и брендовые, но вот уже долгое время оставался без термопинцета.
JBC AM120, в начале был уже очень дорог, а когда появился SEQURE HT140, то вариантов выбора не осталось…

Немного истории

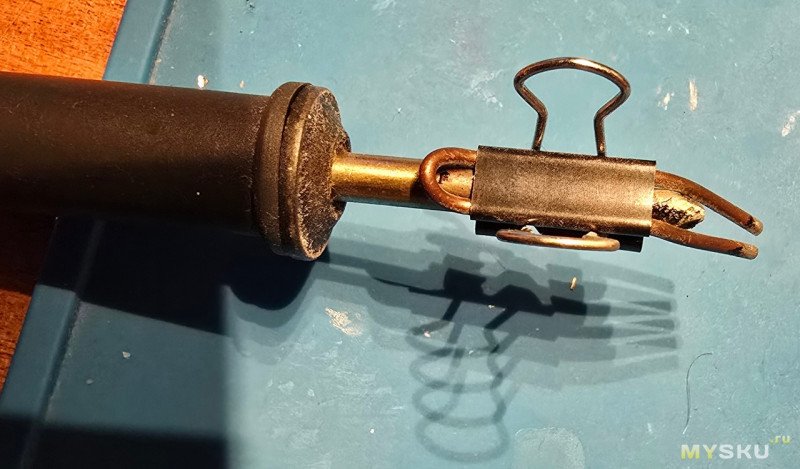

Монтаж и демонтаж SMD-компонентов всегда требовал определенного набора инструментов. Если речь идет о пайке одного вывода, достаточно обычного паяльника(или обычного паяльника с необычным жалом). Для микросхем с большим количеством выводов чаще используют фен или специальные методы пайки(Паяльник с широким жалом на все выводы). Но существует целый класс SMD-компонентов — резисторы, конденсаторы, дроссели, диоды, транзисторы и небольшие микросхемы, демонтаж которых значительно проще и быстрее выполнять, одновременно нагревая все их выводы.

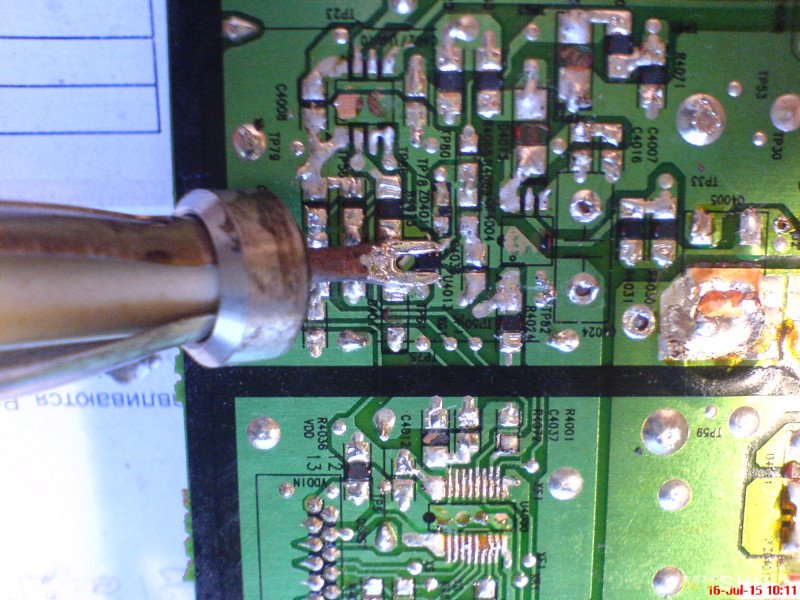

Именно для таких задач появились термопинцеты. По сути, это два миниатюрных паяльника, объединенных в одном корпусе. Они позволяют одновременно прогреть обе контактные площадки и буквально за секунду снять компонент, практически не воздействуя на окружающие элементы. Такой способ не перегревает плату, не раздувает потоками воздуха соседние детали и значительно ускоряет работу.

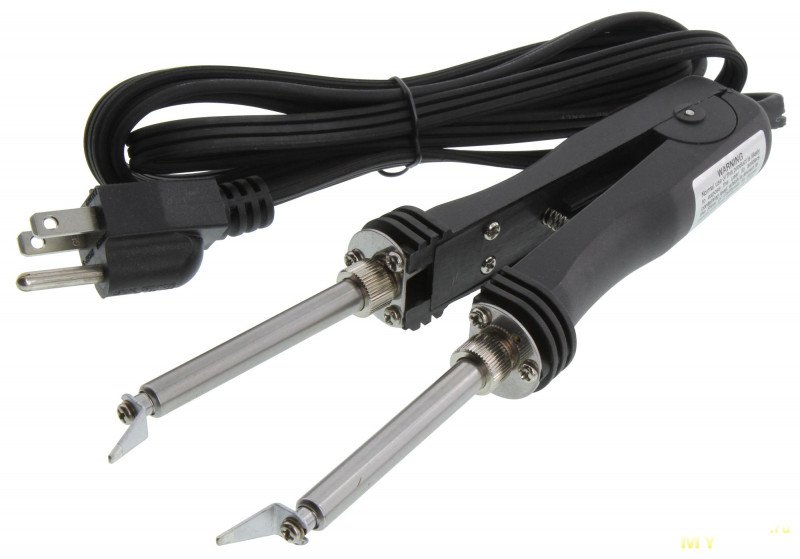

Первые профессиональные термопинцеты появились несколько десятилетий назад у крупных производителей паяльного оборудования, таких как JBC, Metcal, PACE, Hakko и Weller. Однако стоимость подобных инструментов была настолько высокой, что приобрести их могли в основном крупные сервисные центры и производственные предприятия. Для большинства радиолюбителей и небольших мастерских они оставались недоступной роскошью.

Ситуация начала меняться лишь несколько лет назад, когда на рынке появились компактные цифровые паяльники с питанием от USB Type-C и поддержкой протокола Power Delivery. Современная элементная база позволила разместить всю электронику управления непосредственно в рукоятке, а использование мощных USB-C источников питания сделало такие инструменты легкими, мобильными и относительно недорогими.

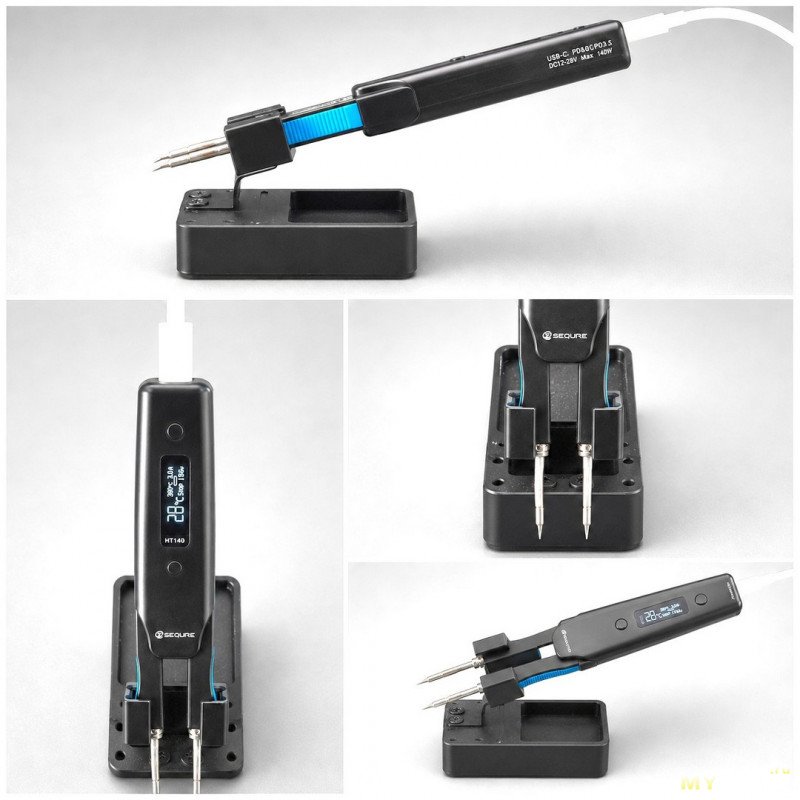

Компания SEQURE одной из первых представила современный недорогой цифровой термопинцет HT140, ориентированный на работу с SMD-компонентами. Он сочетает высокую мощность, компактные размеры, поддержку питания по USB Type-C Power Delivery и совместимость с жалами стандарта JBC C120. В результате получился легкий, мобильный и удобный инструмент, который отлично подходит как для профессионального ремонта электроники, так и для домашней мастерской.

SEQURE HT140 стал героем сегодняшнего обзора. За несколько месяцев он успел поработать не только при ремонте ноутбуков и мобильной электроники, но и в условиях, близких к промышленному производству, где приходилось последовательно устанавливать и демонтировать по 200–400 SMD-компонентов за один цикл работы. Поэтому обзор основан не только на заявленных характеристиках производителя, но и на реальном опыте длительной эксплуатации.

Основные характеристики
Максимальная мощность: 140 Вт
Питание: DC 5–28 В, USB Type-C (PD 3.1/3.0/2.0, QC 3.0/2.0), разъем DC5525
Диапазон температур: 50–500 °C
Время нагрева до температуры плавления припоя: около 2 секунд
Дисплей: OLED 128 × 32
Размеры: 160 × 27 × 17,5 мм
Вес: 50 г
Обновляемая прошивка
Интеллектуальные режимы ожидания, сна и пробуждения
Калибровка и компенсация температуры
Совместимость с парными картриджами стандарта JBC C120 различных типов и размеров
Регулировка угла установки картриджей для различных сценариев демонтажа SMD-компонентов.

Обратите внимание где левая-правая сторона у пинцета!!!

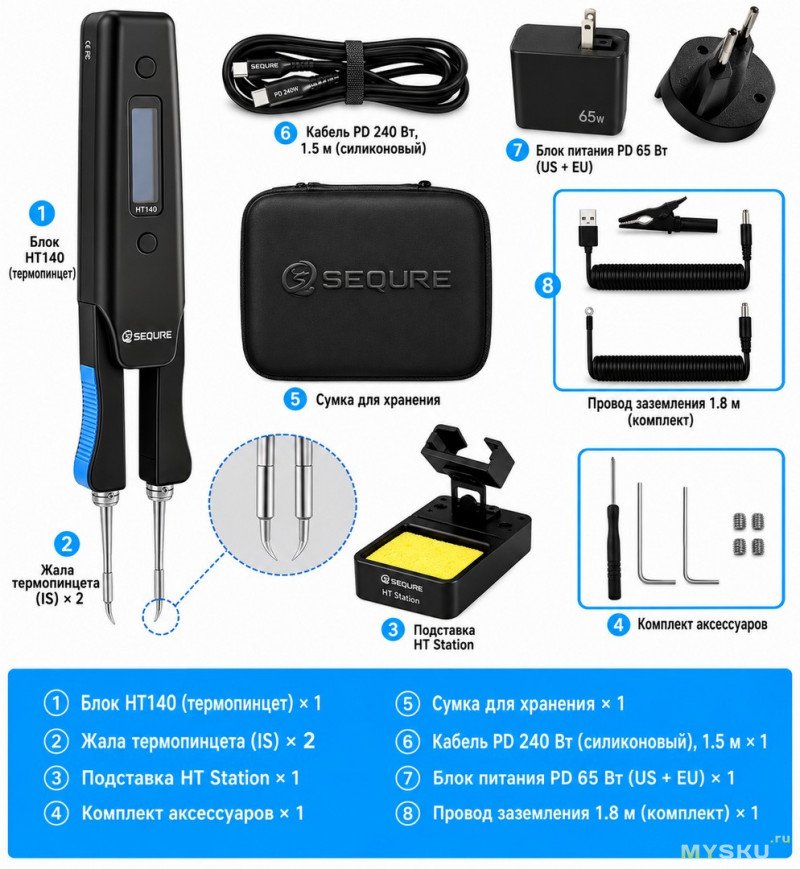

Комплектация

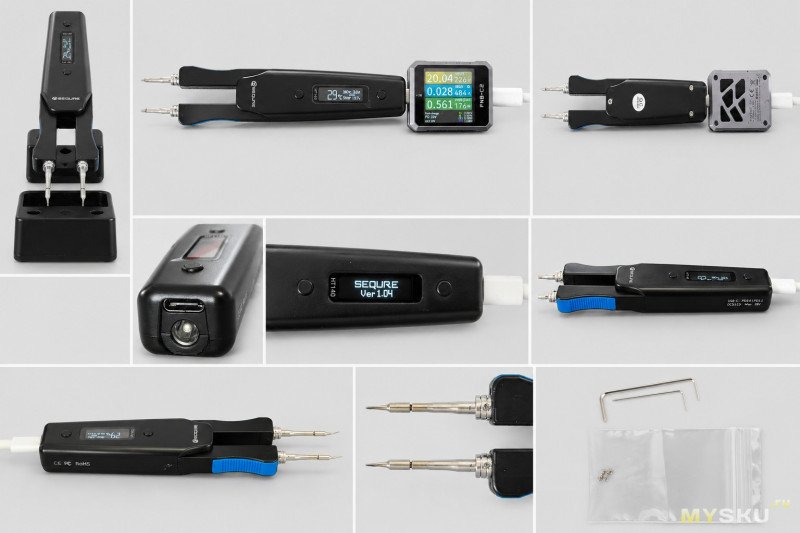

Конструкция и качество изготовления

SEQURE HT140 произвели впечатление качественно изготовленного инструмента. Корпус выполнен из прочного матового пластика, не скользит в руке и не собирает отпечатки пальцев. Несмотря на мощность до 140 Вт, термопинцет получился очень легким и компактным — всего 160 × 27 × 17,5 мм при массе около 50 г. Не перегревает ручку во время долговременной пайки, я был этим немного удивлен.

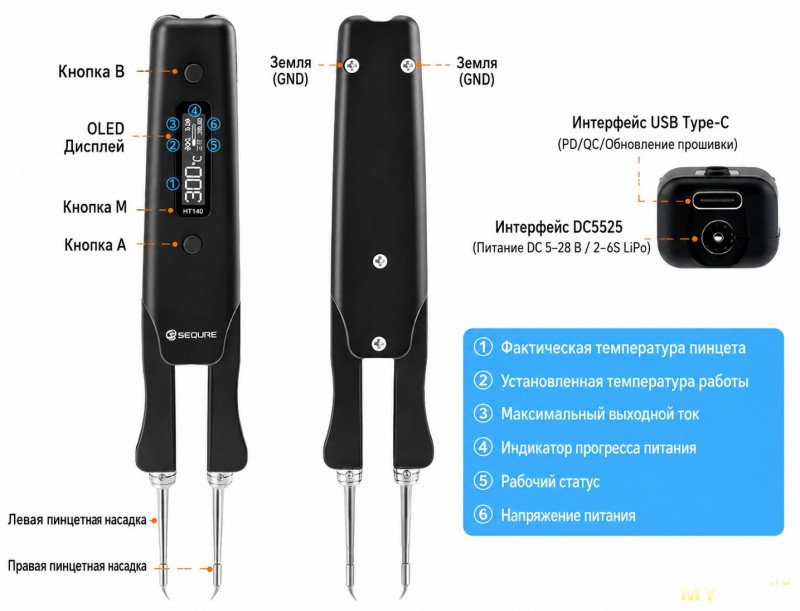

На лицевой панели расположен яркий OLED-дисплей, отображающий текущую и установленную температуру, напряжение питания, ток(режим максимального тока) и другие параметры. Управление осуществляется двумя кнопками и не вызывает затруднений уже после нескольких минут знакомства с меню.

Питание возможно как через USB Type-C с поддержкой PD/QC, так и через разъем DC5525, что позволяет использовать термопинцет как от сетевого адаптера, так и от лабораторного блока питания или аккумулятора.

За несколько месяцев эксплуатации качество сборки не вызвало никаких нареканий, корпус остается жестким, кнопки работают четко, а картриджи надежно фиксируются без люфтов.

Меню и настройки

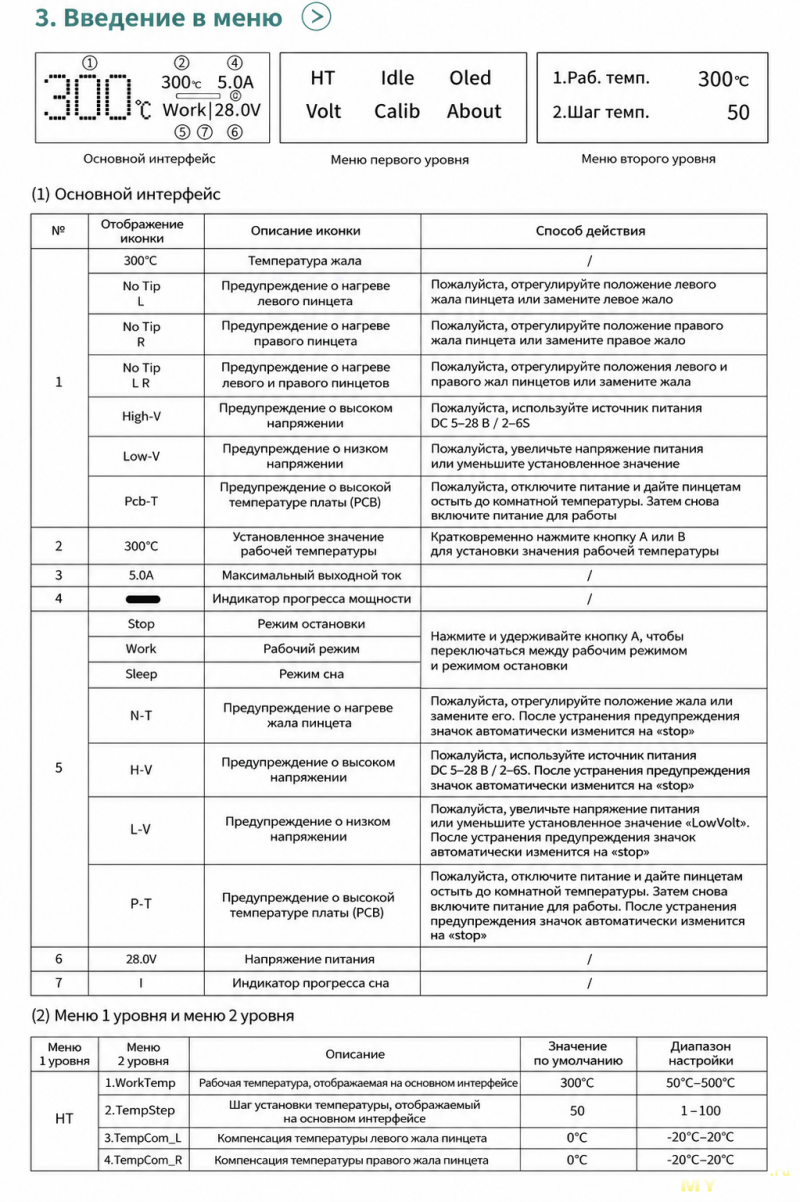

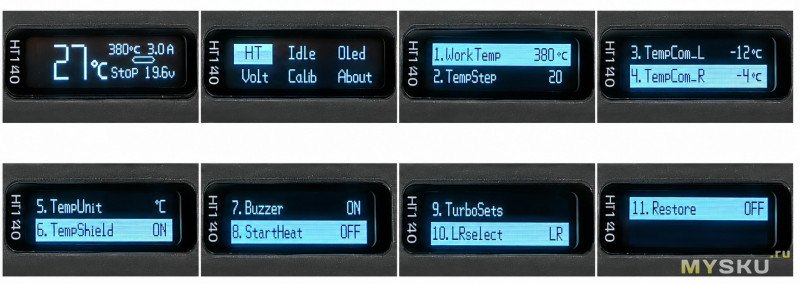

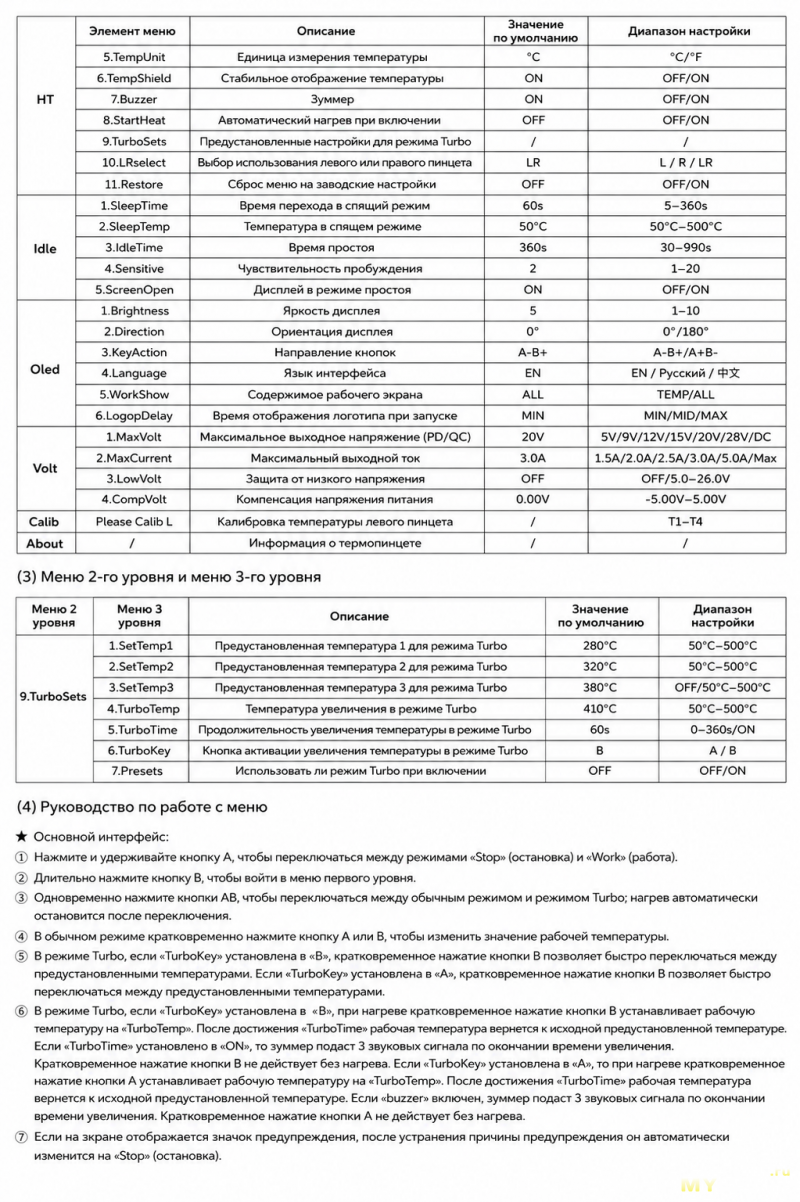

В меню разобраться очень просто, я приведу основные скрины первых меню и таблицу расшифровки всех пунктов.




Картриджи и их совместимость

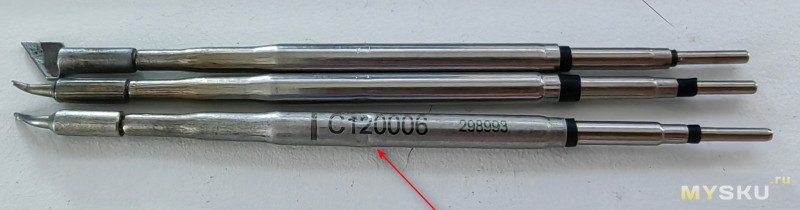

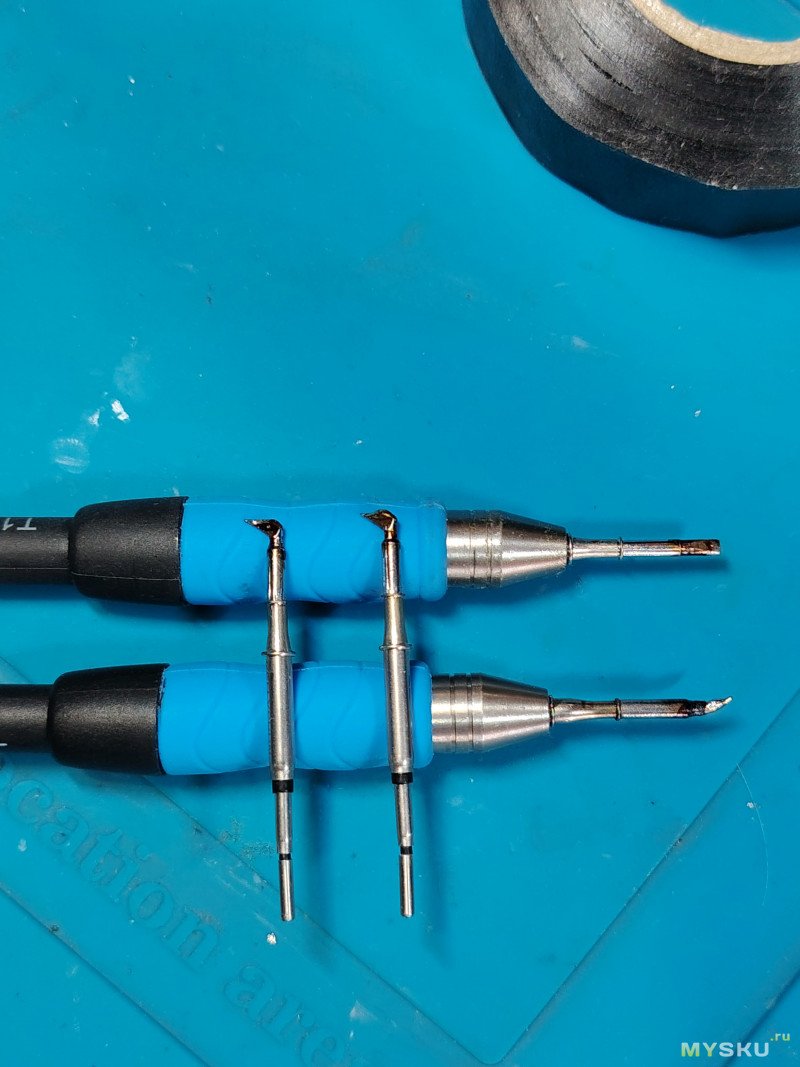

Производитель рекомендует использовать картриджи стандарта JBC C120. Модель HT140 полностью совместима как с оригинальными жалами этой серии и их аналогами, так и с фирменными картриджами SEQURE.
Поддерживаемые фирменные картриджи SEQURE:

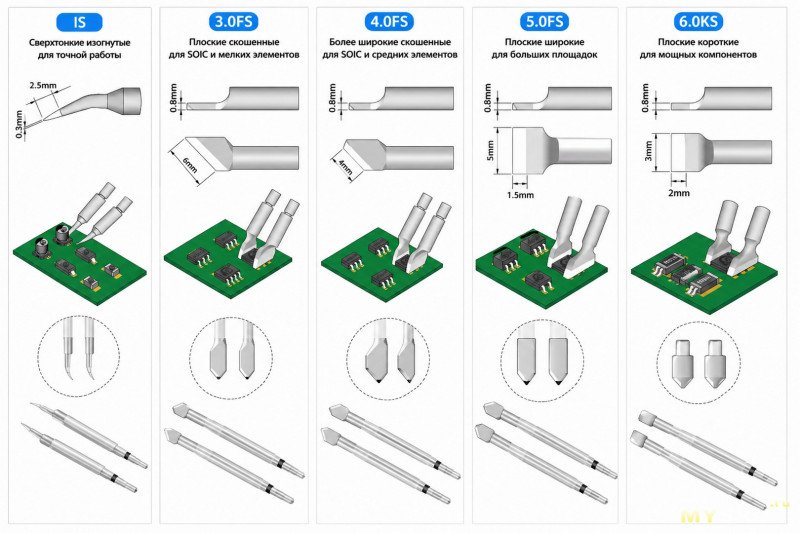

Доступные типы картриджей: IS, 3.0FS, 5.0FS, 4.0KS, 6.0KS (поставляются парами)

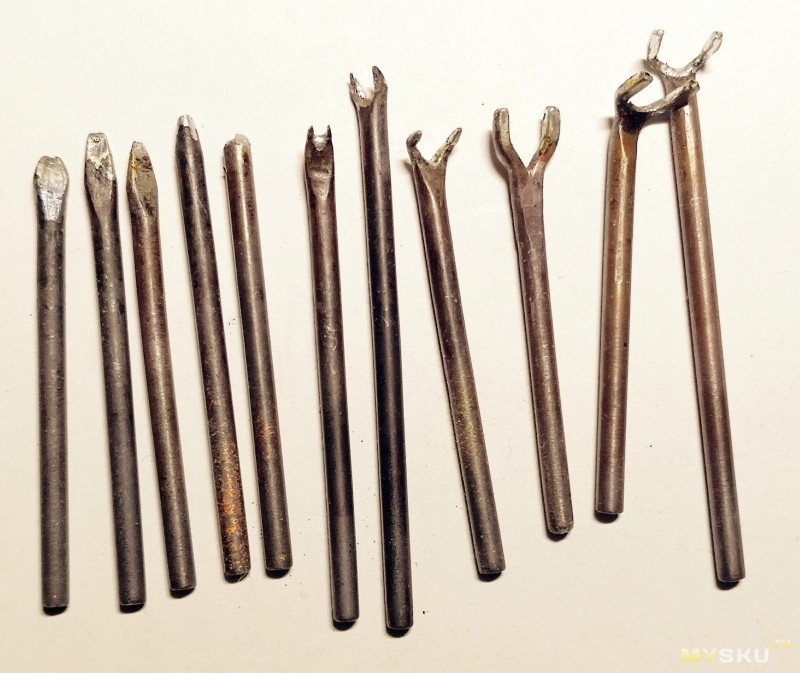

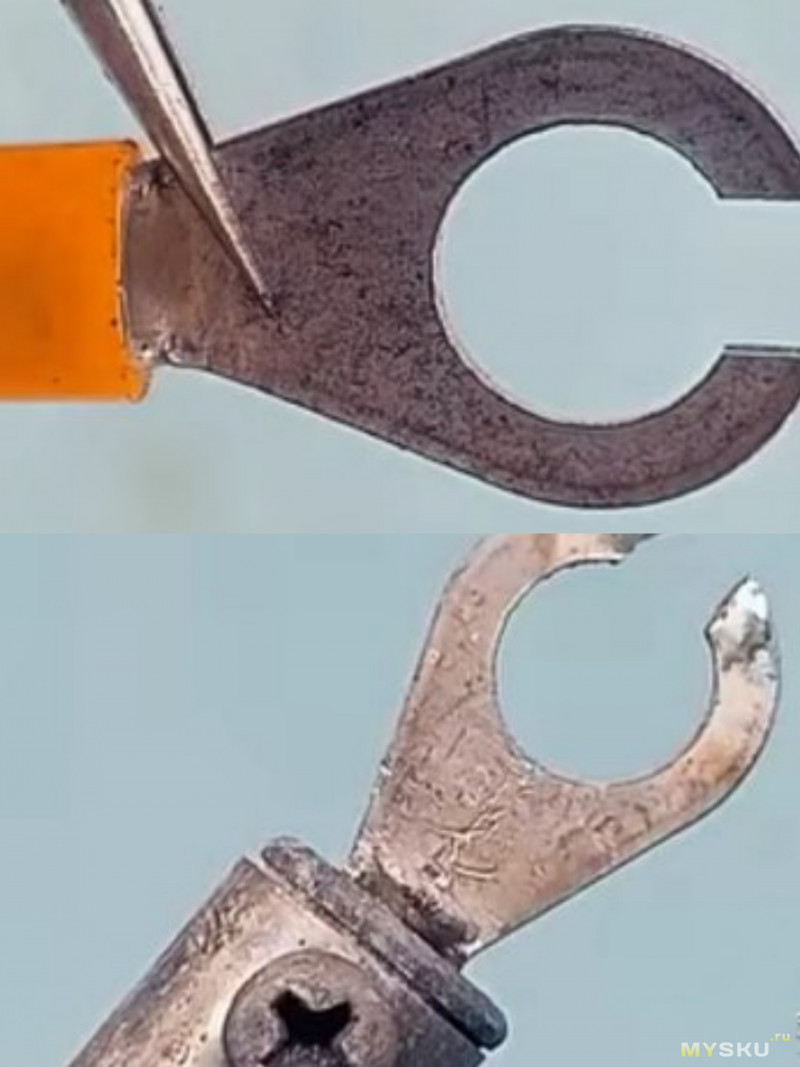

Сразу хочу предупредить тех, кто планирует использовать оригинальные картриджи JBC По качеству изготовления они действительно превосходят китайские аналоги, особенно если речь идет о тонких игольчатых жалах. Китайские тонкие иглы при длительной непрерывной работе заметно износились уже примерно после 300–400 паек. Оригинальные картриджи JBC за аналогичный объем работы практически не изменили внешний вид и даже не успели заметно потемнеть. Однако у них есть одна особенность-металл корпуса немного мягче, поэтому его можно продавить крепежными винтами. По этой причине винты следует затягивать без чрезмерного усилия.
При этом массивные картриджи SEQURE 6.0KS отличаются высокой износостойкостью: на тестах они без проблем выдержали 400 циклов пайки в непрерывном режиме. Вполне вероятно, что и другие крупные жала от SEQURE столь же долговечны.

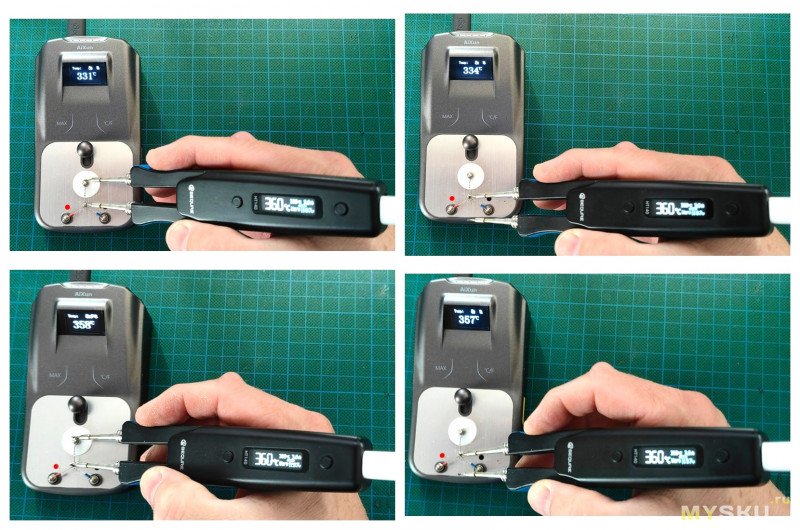

Калибровка картриджей
В пинцете не предусмотрено сохранение профилей (или я пока его не нашел), поэтому после установки картридж рекомендуется откалибровать. Для удобства можно один раз записать калибровочные значения под каждое жало. В дальнейшем при их смене достаточно будет просто вводить нужные цифры вручную без повторной калибровки, лишь время от времени проверяя показания. Главное — не путать левое и правое жало. А еще лучше сделать пометки прямо на самих жалах и на корпусе пинцета. Жаль, что производитель этого не предусмотрел.


Выводы
SEQURE HT140 получился очень удачным инструментом, удобным в использовании на каждый день. Так и хочется сказать и как я жил без него раньше?

Плюсы
Легкий, удобный
Можно использовать от повербанка
Понятное меню
Не греется ручка

Минусы
Минусов как бы и нет, это то что хочется увидеть в следующих моделях пинцета
Обозначение L-R на корпусе и какое-либо обозначение на жалах.
Улучшить крепление жал, чтобы не пережимать оригинальные жала
Профили калибровки

По традиции на вопросы отвечу, обзор дополню.
У меня накопилось много видеоматериала и дополнительных фотографий работы пинцета. Если публиковать всё сразу, это сильно перегрузит обзор. Поэтому, скорее всего, я сделаю еще один обзор, в котором будут только примеры работы пинцета и ответы на вопросы.
