Берём готовый блок питания и прикручиваем к нему ножки.

Небольшой апгрейд одноканального блока питания ОВЕН БП120Б-Д9-24С (для тяжелых условий эксплуатации). Прежде всего блок предназначен для питания стабилизированным напряжением 24 В постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.) в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Максимальная выходная мощность 120 Вт

В предисловии считаю важным пояснить, цель и мотивацию для создания обзора. Изначально я обзавёлся за небольшую сумму денег, блоком питания для промышленной автоматики Овен БП120Б-Д9-24С, который в дальнейшей перспективе я планировал использовать в проекте эпизодического отопления гаража дизельной «автономкой» 24В (сухой фен).
Знакомство с сабжем и его изучением, привело на сайт PlusPda.club, где данный блок питания был на обзоре от @kirich
Из данного обзора, а также ознакомлением других статей, возник план апгрейда данного блока на возможность его использования в домашнем настольном варианте. Мне на самом деле большую часть времени по профессии и как хобби, приходится больше руками ключи гаечные держать и иметь дело с автомобилями. И зачастую просто не хватает источника питания для проверки некоторых электронных систем в комфортных условиях, например на столе и с возможностью перемещения на улицу или же фиксирования на стену, а также с возможными защитами от к.з. и т.п. На многое конечно рассчитывать не приходилось, я имею в виду умения конечно же, но апгрейд данного девайса напрашивался сам собой.
Кстати карбоклинер для промывки заслонок авто, очень хорошо смывает флюс и термопасту.
Провод awg 16
Трубка термоусадочная с клеевым слоем ттк(3:1). Герметик app pu-50.
Гнездо питания c8, выключатель 15Х20 4 контакта, разъем-розетка amass xt60be-f «мама» с крышкой и разъём dc 5.5 x 2.5 mm.
Выпилил в корпусе посадочные для разъёмов при помощи прямой шлиф.машинки и лобзика.
Шнур-чулок полиэфирный ШЧПЭ 3мм и термоусадка на концах. Но надо было брать 4 мм чулок, т.к. замучился продевать в него провод. Попутно заказал фен для термоусадочных трубок, с ним вопрос тоже назрел.
Из din-рейки сделал мини раму, для настольного варианта использования. Использовал полуавтомат для фиксации, но можно обойтись и крепежом.
Загрунтовал и покрасил. Купил ножки размером: 20 * 12 мм.
Просверлил и прикрутил винтиками м3, шайбочки и гаечки с фиксацией на резьбовой клей.
Рабочий процесс и пример использования в паре с fnirsi dps-150. Проверка работоспособности сервопривода заслонки печки и мотора омывателя лобового стекла.
Ну и один из вариантов размещения блока в неотапливаемом гараже.

p.s. Изначальный проект для временного отопления в гараже, собственно для чего и приобретался блок, ещё в процессе выполнения. )))

По затратам

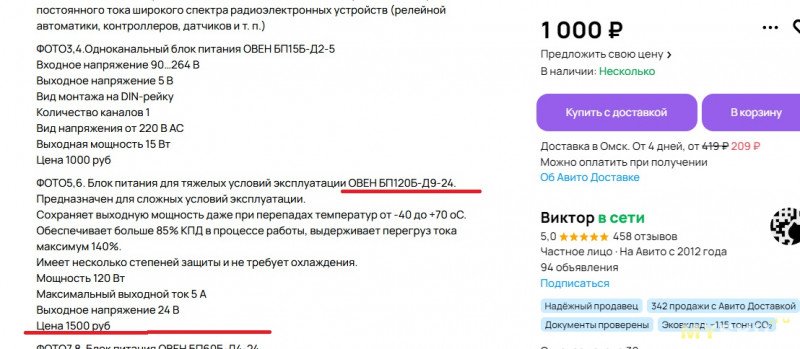

блок питания — 1500р.
провод awg --216р.
разъёмы:
DC5525 — 148р.
XT60 — 340р.
C8 — 212р.
кнопка — 167р.
чулок полиэфирный ШЧПЭ 3мм — 159р.
ножки — 236р.
din-рейка — 218р.
Шнур питания от имеющейся древней видеокамеры Panasonic.
термоусадка, паста, болтики и герметик и т.д. всё было в наличии.
Комплектующие покупал исходя из срока доставки, а не цены.
Итого: 3196 рублей.
