Доработка акустических систем Mordaunt-Short Avant 904 с сохранением аутентичности

Акустические системы Mordaunt-Short Avant 904 появились на рынке примерно 20 лет назад: рекламные обзоры в сети датированы 2006-2007 годами. Удачная модель быстро нашла своих покупателей.
И через некоторое время очумелые ручки придирчивых слушателей таки добрались и до этих АС.
Пришла и моя очередь.

1. Intro
Avant 904 представляет собой двухполосную систему с фазоинвертором. 25-мм твитер с алюминиевым куполом защищен металлической сеткой. Диффузор 133-мм СЧ/НЧ-динамика также выполнен из алюминия. Все излучатели магнитоэкранированы. Фазоинвертор вынесен на заднюю стенку. В АС используется кроссовер первого порядка. ©

С полной версией рекламных шедевров можно ознакомиться здесь и здесь.

Технические характеристики Mordaunt-Short Avant 904:
— максимальная мощность, Вт: 100
— сопротивление: 4/8 Ω
— частотный диапазон, Гц: 50~22000
— габариты (В×Ш×Г), мм: 800×165×340
— вес, кг: 10

Цена в 2006-2007 году составляла около $340.

2. Суть проблемы:

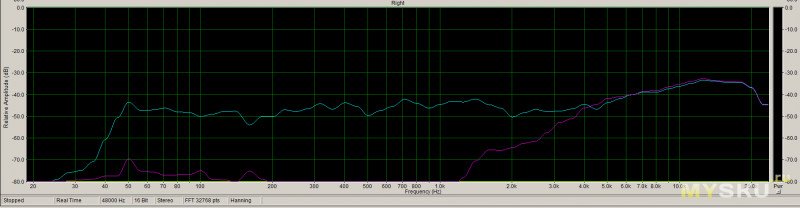

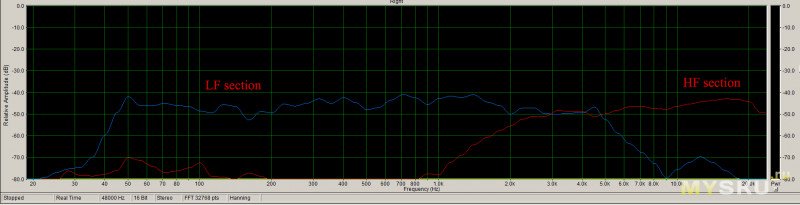

в результате конструкторских просчётов и(или) применения фильтров 1-го порядка АЧХ НЧ/СЧ и ВЧ секций выглядят вот так:
Графики предпочтительно рассматривать в полноразмере.

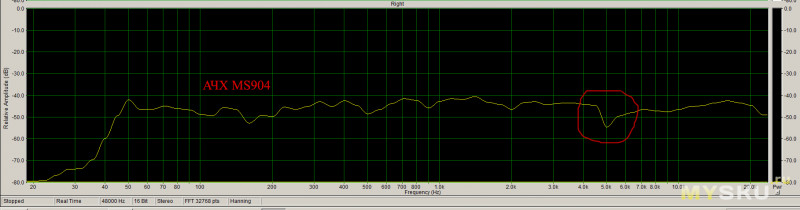

Из-за перекрытия полос в диапазоне 2..5 кГц образовалась «яма» на суммарной АЧХ:

Мои хотелки (ака ТЗ) для доработки были минимальны:
— убрать «яму» на АЧХ
— сохранить аутентичность акустических систем
— поднять уровень ВЧ хотя бы на 6 дБ

3. Доработки MS904
Странно, но в сети нет достоверной информации о схеме кроссовера, установленного в MS904.

Единственная тема, где топикстартер пытался доработать свои 904е — ссылка на T-Forum.
Из-за сложностей перевода с итальянского я так и не понял, какую же окончательную схему придумал автор. Его восторженный возглас «у меня получилось», не подтверждённый никакими замерами, также не внушает оптимизма. ((

Ещё на одном англоязычном форуме обсуждалось, как разобрать корпус и поменять пищалки.
«Assuming they're the Avant 904's then, yes the aluminium panel is held on by double sided tape and just needs (careful!) prising off.
If you do go ahead, it's best to renew the tape when you stick it back on as well.» ©

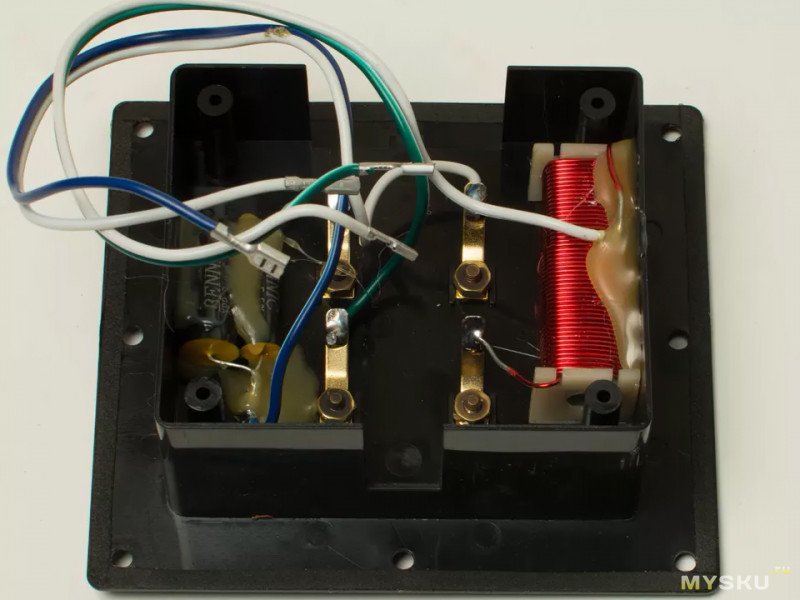

В попытках найти схему кроссовера на просторах инета были найдены вот такие фото:

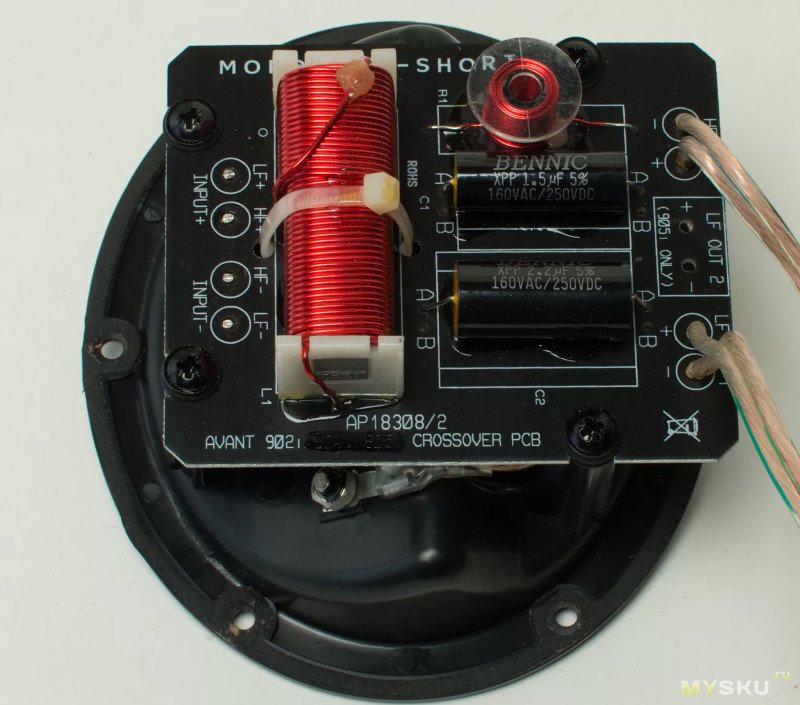

MS902

MS902i

905C

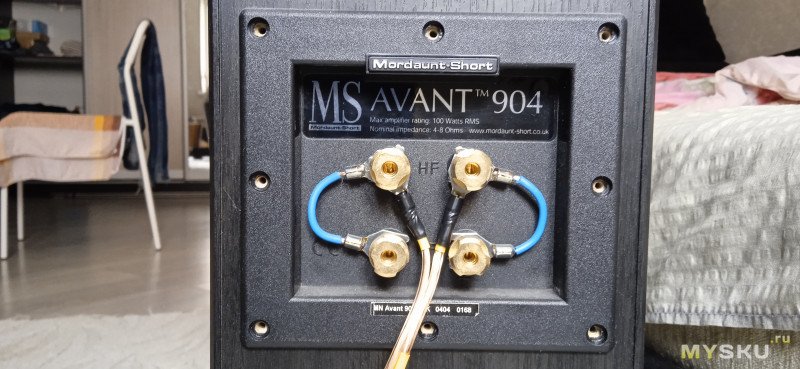

Мне сало совсем грустно. Вооружившись шестигранником, я полез в свои 904е:

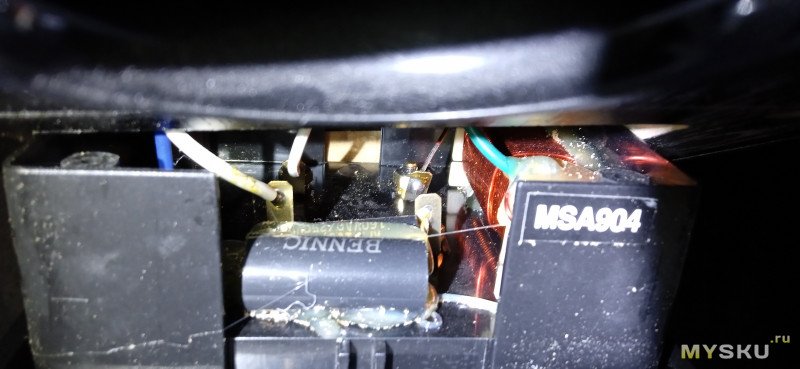

Из-за коротких проводов не получилось нормально рассмотреть кроссовер. Фото сделано через щёлку:
Ничего нового: конденсатор для пищалки и катушка для НЧ динамика.
Полная разборка акустики меня совсем не прельщала. В расстроенных чувствах собрал всё обратно.

4. Мой вариант доработки
Ленивые тараканы в голове сходу подсказали решение: не надо ковырять колонки, можно оставить НЧ/СЧ секцию как есть, и сваять новую ВЧ секцию в виде небольшого дополнительного «кубика» сверху.

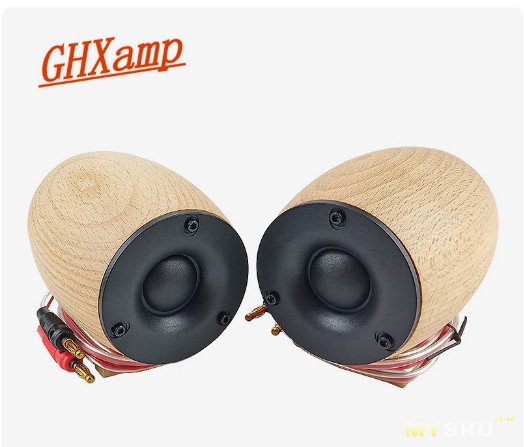

Оказалось, всё уже придумано:
Но:
— АЧХ неизвестна
— чувствительность не указана

Сопротивление 8 Ом, т.е. получить повышение отдачи по ВЧ по сравнению с родной пищалкой в MS904 вряд ли получится.

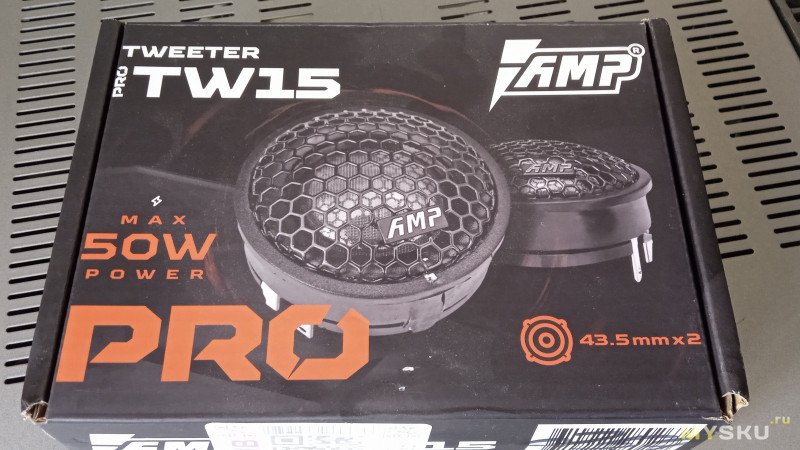

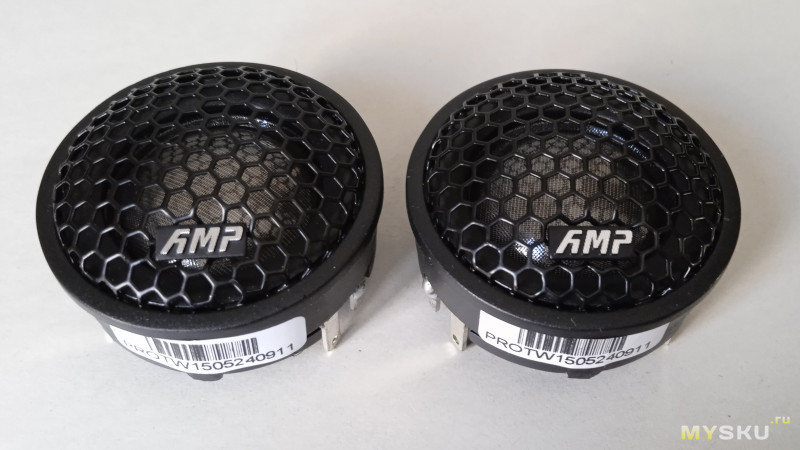

Пока я думал, как строить мост, вдоль или поперёк, попались мне на тестирование автомобильные пищалки Amp Pro TW15:
С виду ничего необычного:

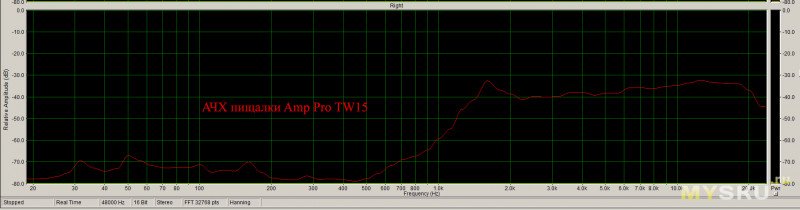

Замер АЧХ выполнен через комплектный конденсатор (около 9мкФ):
Отличная АЧХ для таких малюток за небольшую цену!

Резонансный пик приходится на 1,6 кГц.
Т.о. необходим ФВЧ 2-го или 3-го порядка.

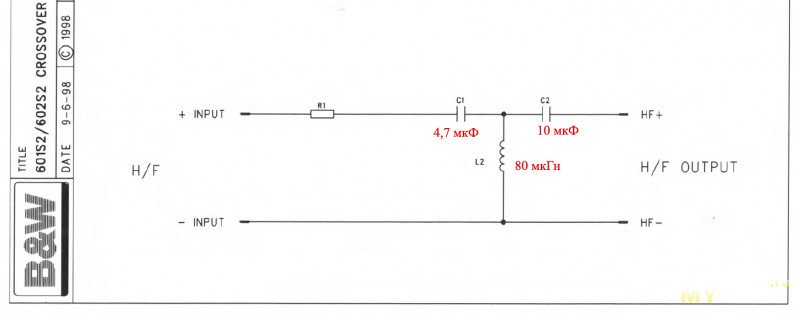

В качестве такового был скопирован ФВЧ из АС B&W DM601 S2:

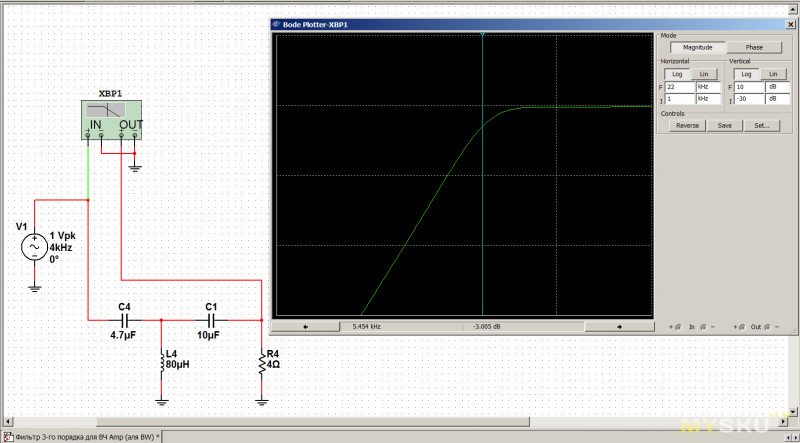

Естественно, сначала фильтр был «проверен» в симуляторе:

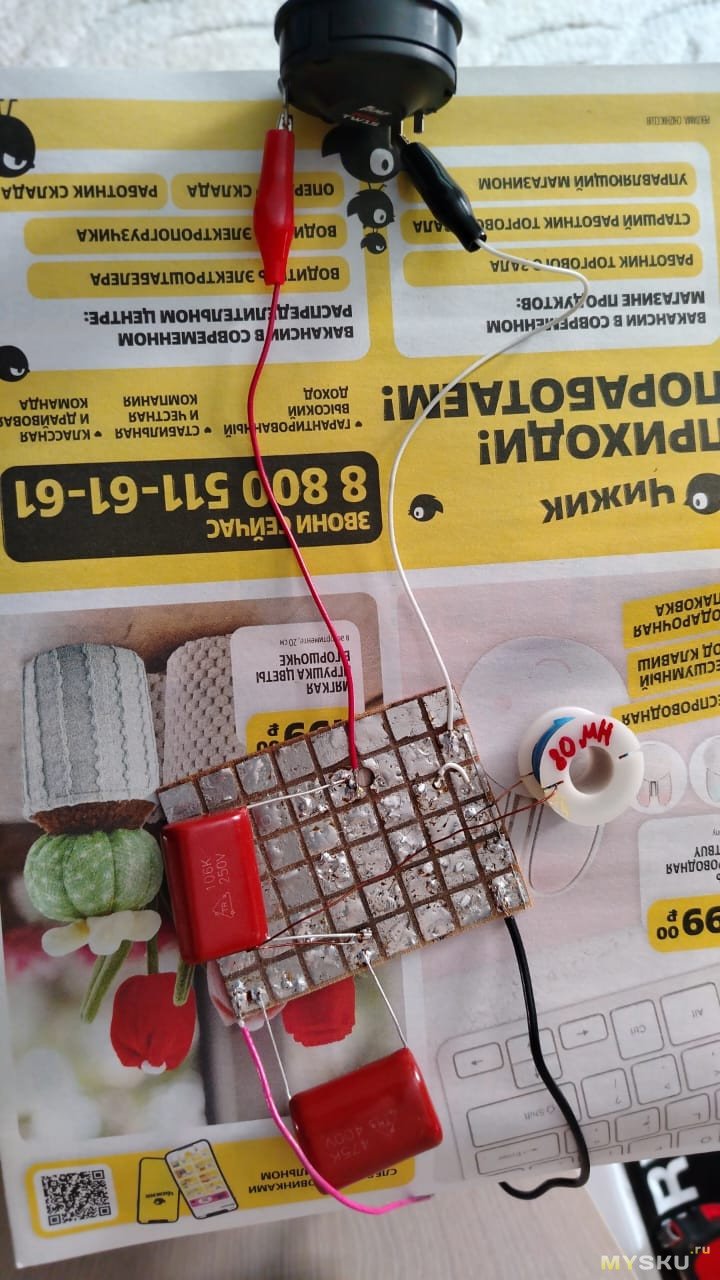

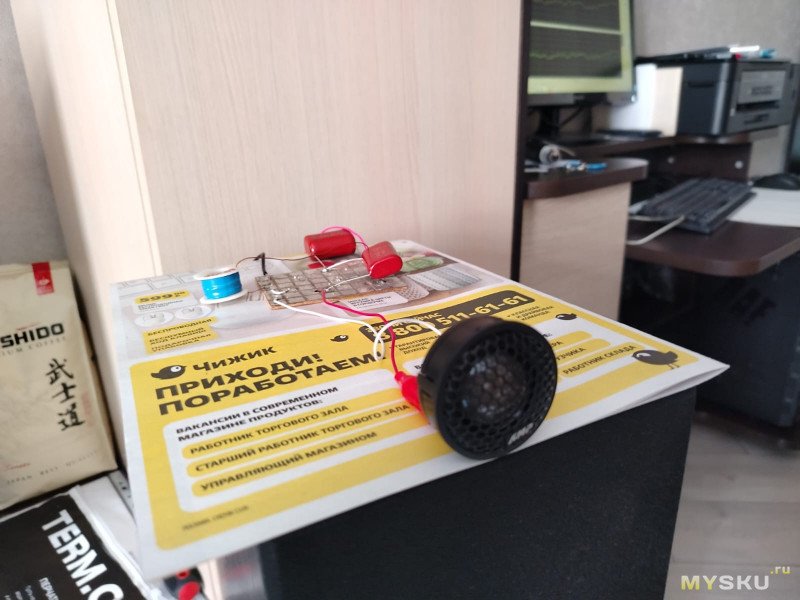

И вживую:

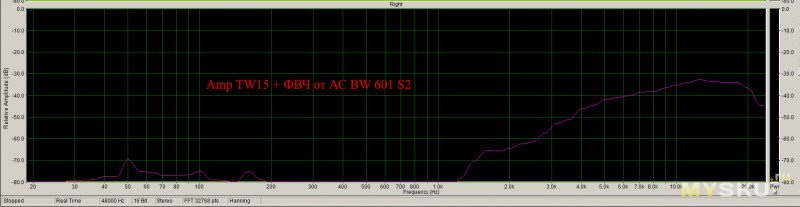

АЧХ пищалки с фильтром:

Осталось лишь подключить НЧ секцию и посмотреть результат:
«Ямы» больше нет. ))

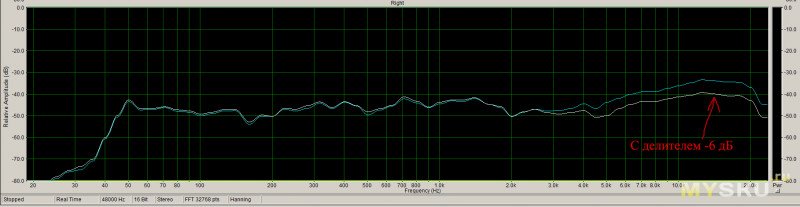

А вот ВЧ оказалось много. Пришлось добавить делитель -6 дБ перед пищалкой:

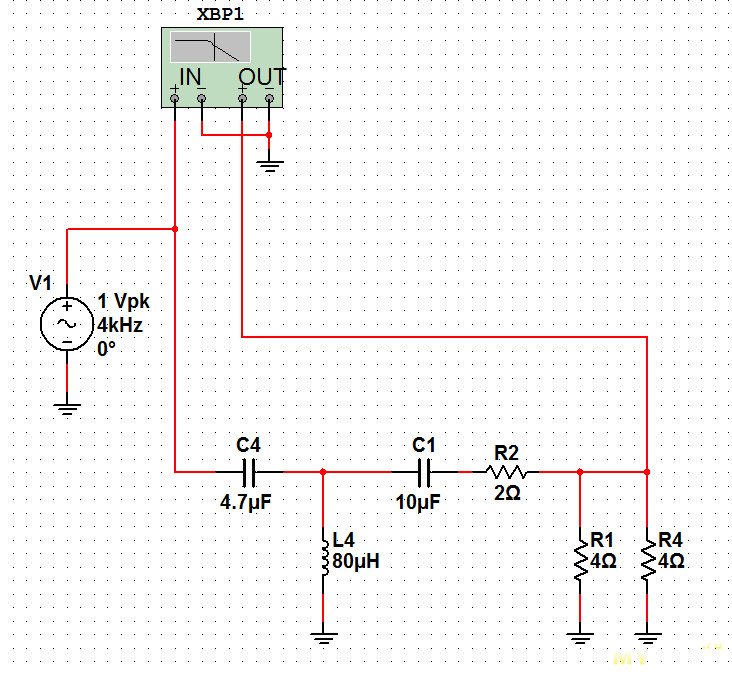

Окончательная схема:
R4 — это пищалка, R1 и R2 — делитель -6 дБ

5. Корпуса для пищалок
Изначально хотелось точёный цилиндрический (или бочкообразный) корпус из дерева.
Но с договориться с мастерами по дереву не получилось. А своего токарного станка по дереву в доме не нашлось.

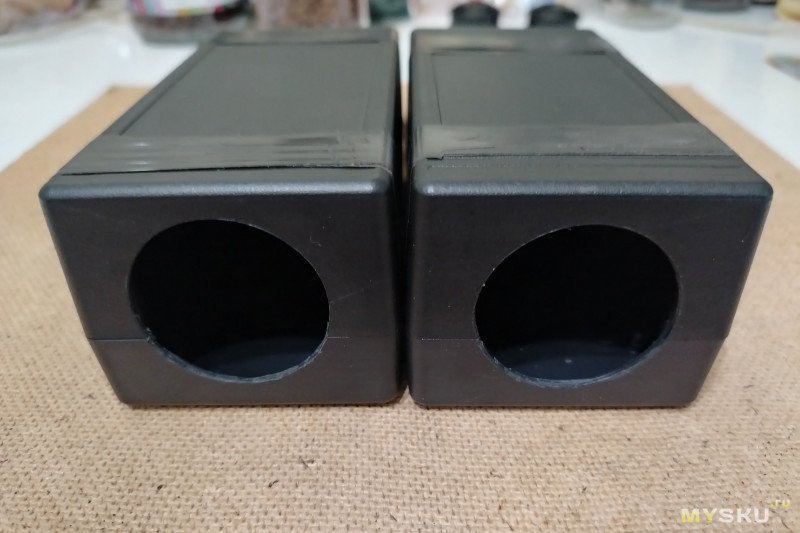

Поэтому пришлось ограничиться дешёвыми пластиковыми корпусами:

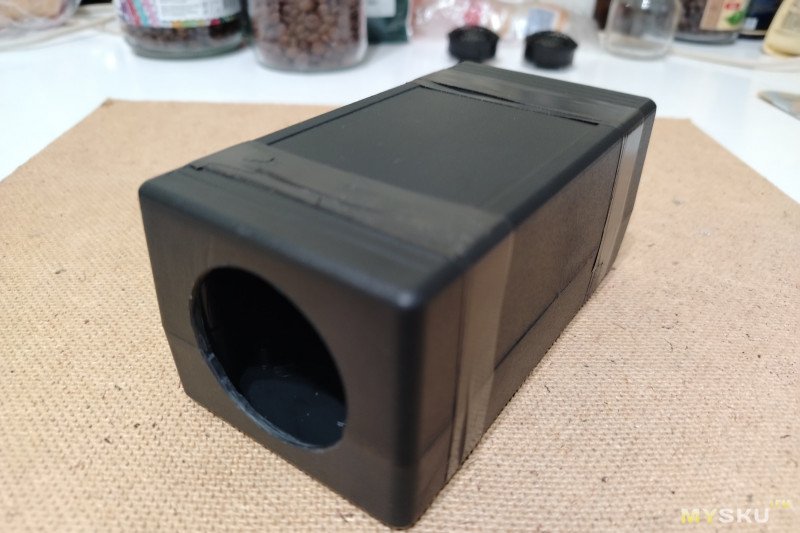

В которых были вырезаны отверстия ф41мм для установки пищалок.

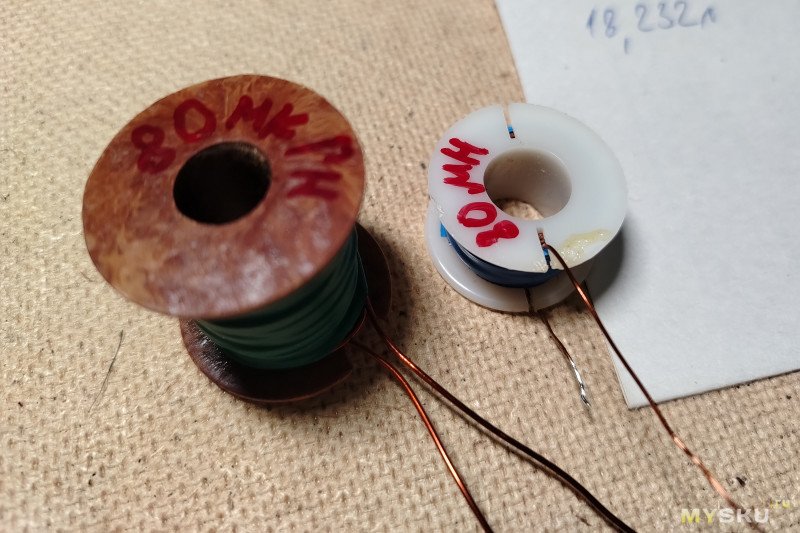

Намотал вторую катушку 80мкГн:

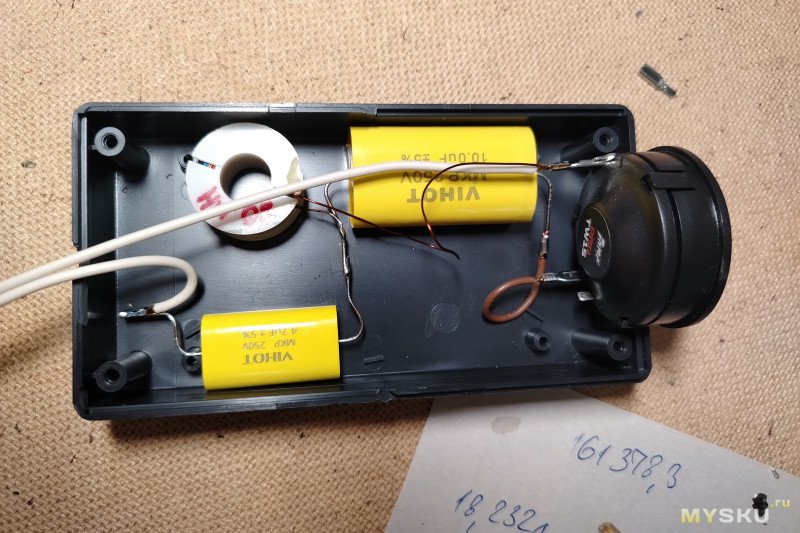

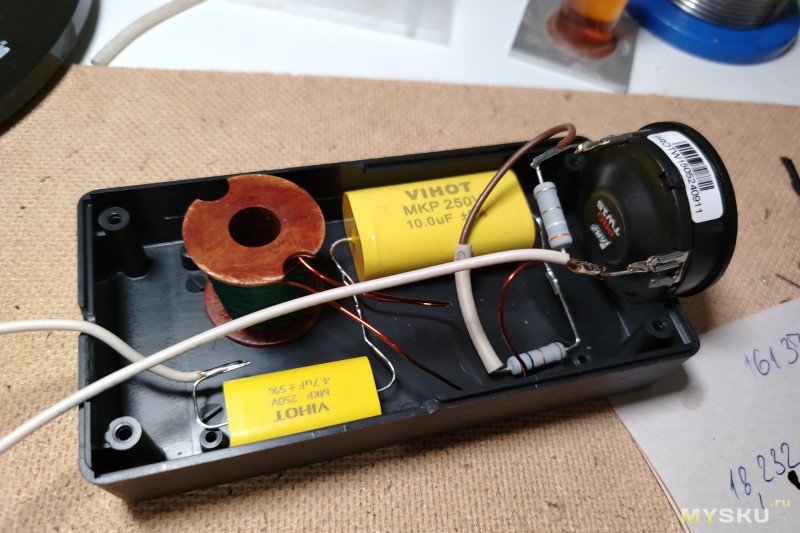

Первоначальный вариант схемы (просто забыл спаять делитель):

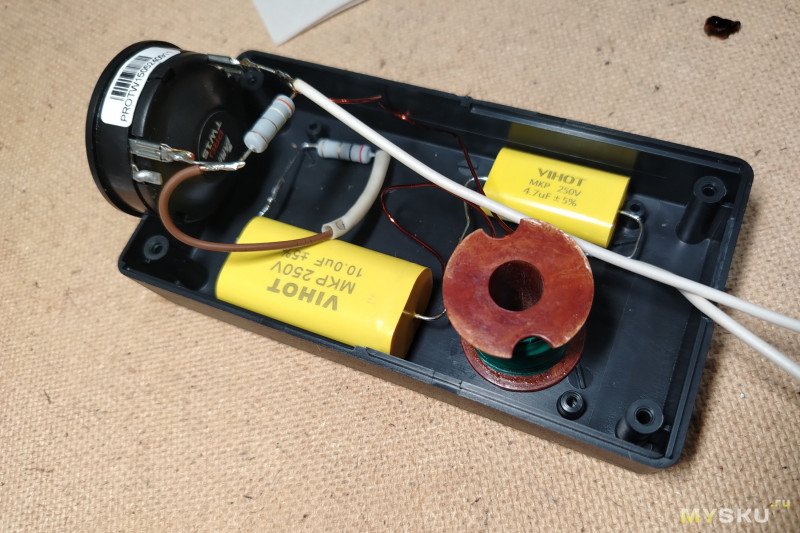

А вот второй канал (уже с делителем):

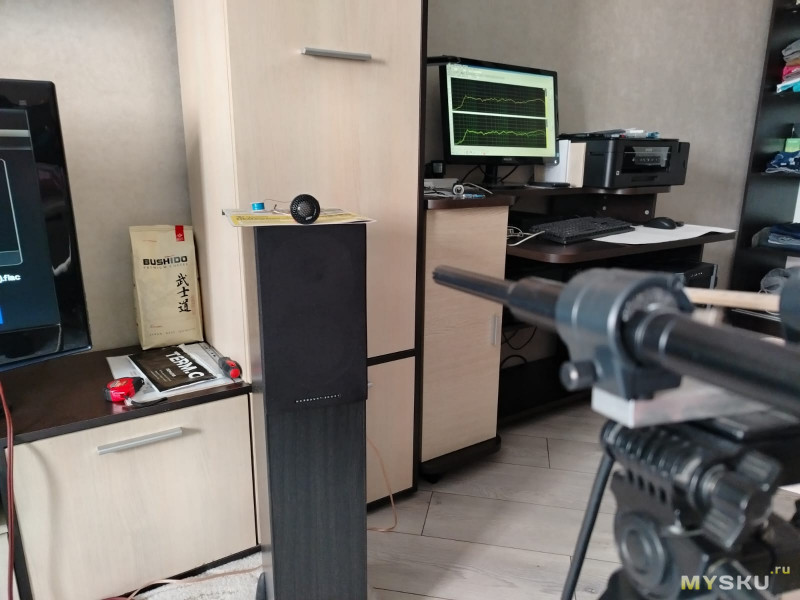

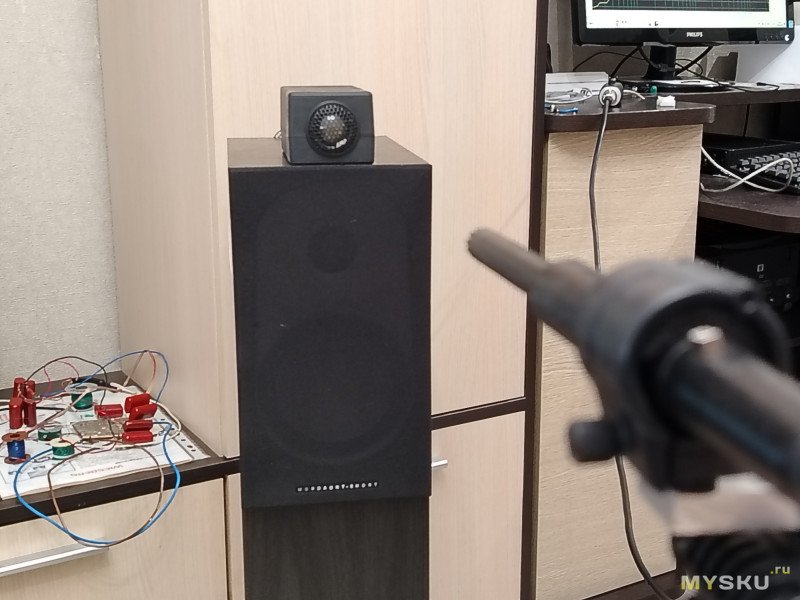

Проверка:

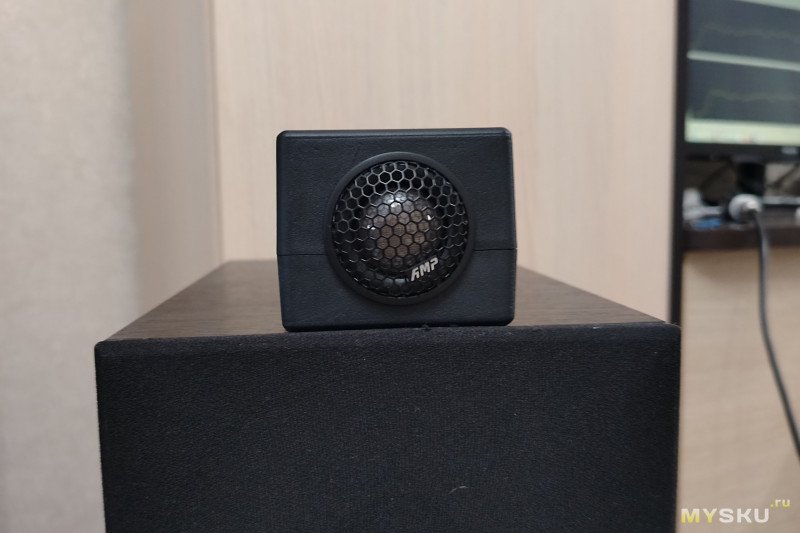

Крупный план:

Через некоторое время в Фикспрайсе попались вот такие стаканы:
Повертел в руках, пооблизывался, но покупать не стал, бо лень перетряхивать в другие корпуса. ))

6. Вместо заключения
И так, ТЗ выполнено. Внешний вид колонок сохранён, а звук стал заметно лучше.
Возможно, кому-то захочется повторить эксперимент.
По возможности отвечу на Ваши вопросы.

Всем мира и благополучия!
