Ручка-держатель инструмента. Мой вариант

Давно хотел купить или сделать себе такой инструмент. Но тут недавно вышло пару обзоров от vadik1000 и пришлось побороть лень и начать творить. Мой вариант несколько отличается от представленных ранее, если интересно прошу ознакомиться с моим вариантом.


По моему личному убеждению у такого инструмента обязательно должно быть проходное отверстие в ручку для возможности зажать надфиль. Несколько лет назад я покупал себе китайскую ручку, изначально у нее нет отверстия в патроне, это было исправлено с помощью сверла Ø4мм. Ну и напечатана кое-какая накладка для улучшения хвата. Хват не сказать чтобы стал сильно лучше, но все же.


Мне понравился патрон из обзора и завертелось…

Часть первая металлическая.

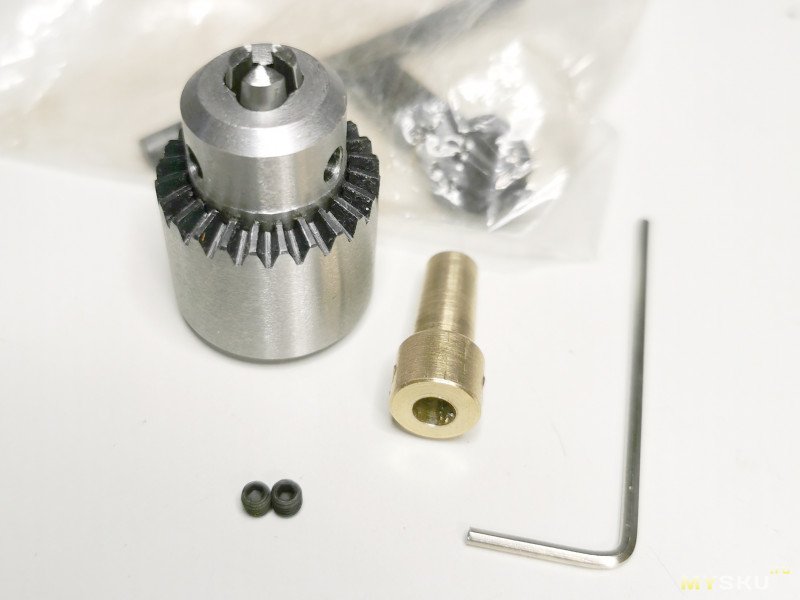

Был куплен cверлильный патрон с посадкой JT0 (укороченный конус Морзе), с латунным переходником.

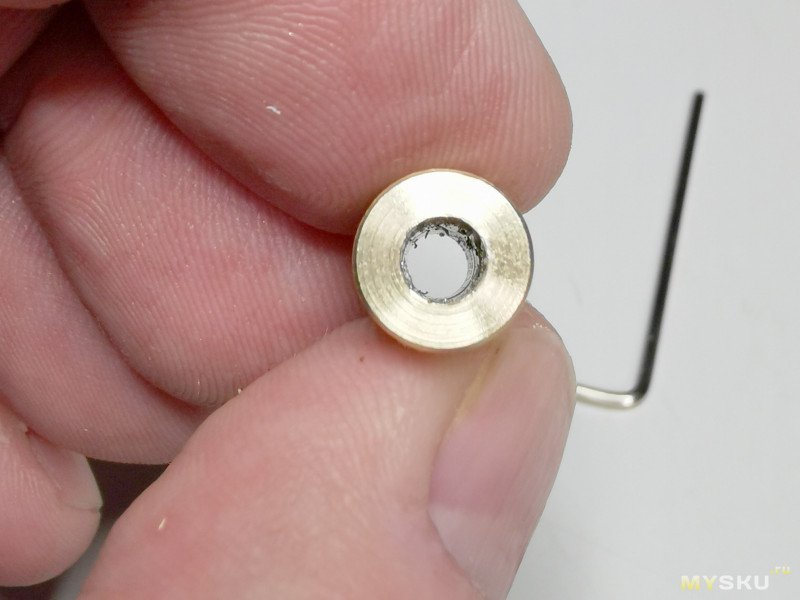

У переходника есть не сквозное отверстие Ø3.2мм для установки на двигатель. Исправляем это с помощью сверла Ø4мм.


Оставшаяся стенка в самом тонком месте получилась около 0.95мм, в принципе можно было сверлить и сверлом Ø4.2мм, но у меня такого нет. А Ø4.5мм уже слишком много. Впрочем для хвостов надфилей и Ø4мм с запасом, так что всё нормально.

В бардаке на балконе была найдена алюминиевая трубка с внешним Ø12мм и внутренним Ø8мм. У латунного адаптера Ø8.8мм. Конечно в трубку он не лезет и сверла Ø8.8мм тоже нет, но есть Ø8.4мм. Зажав сверло в тисках, а трубку в патроне дрели рассверлил на сколько можно. Затем запустив обороты дрели надфилем минут за 10 довел внутренний диаметр трубки до необходимой «сливовой» посадки.

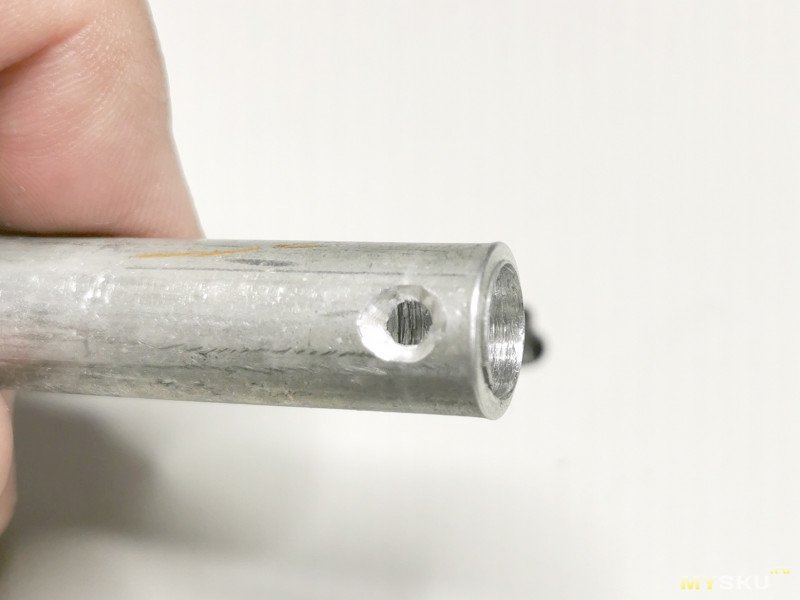

Просверлил в трубке сначала одно отверстие Ø2мм для фиксации адаптера, затем вставив адаптер в трубку поймал сверлом и просверлил второе отверстие. Увеличил отверстия до Ø3мм и раззенковал.

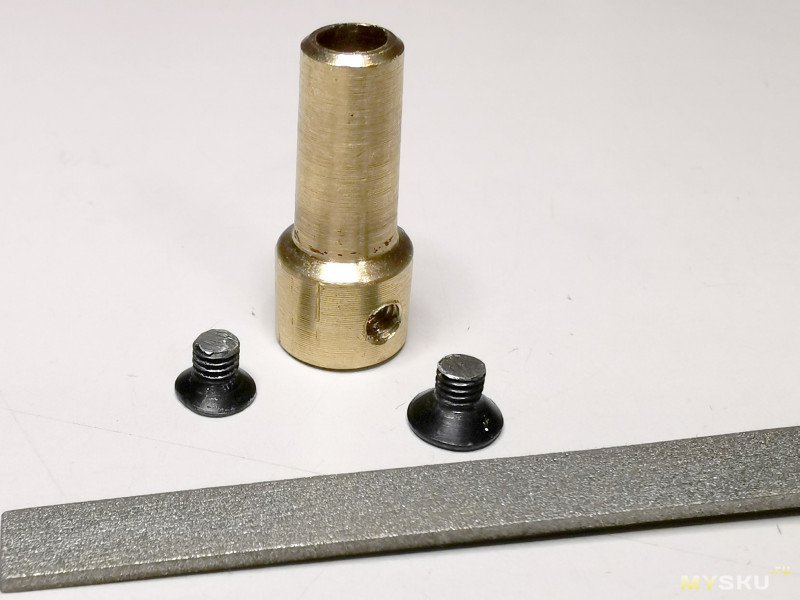

Нашел потайные винтики и укоротил их, чтобы при вкручивании не перекрывали проходное отверстие. Винтики посадил на фиксатор резьбы.

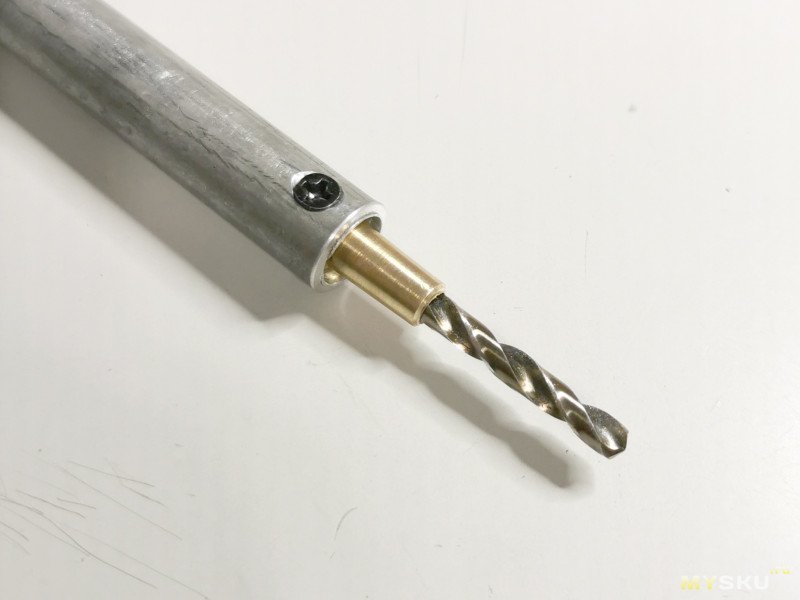

Проверяем что отверстие не перекрыто вставив сверло Ø4мм.


Часть вторая пластиковая.


Заранее извиняюсь, но дальше нам понадобится 3Д принтер.

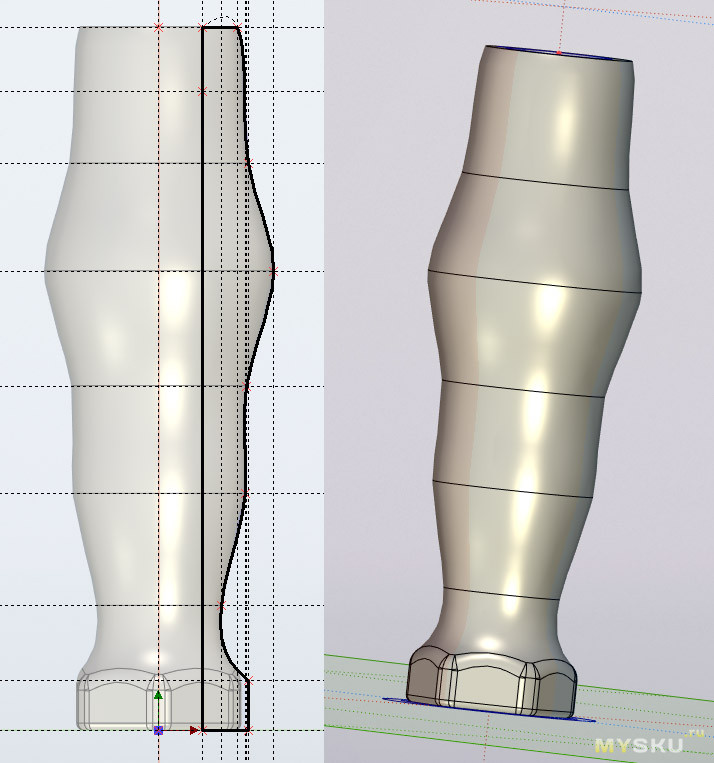

Мне нравится ручка отвертки Wera, по её профилю, сняв размеры штангенциркулем в 9 местах, нарисовал свою.


Несколько лет назад SS_SerG подарил мне пару коробочек с небольшими подшипниками, за что ему большое спасибо. Один из подшипников чудесным образом подошел для данного проекта. Это реально чудо, все совпадения случайны :)

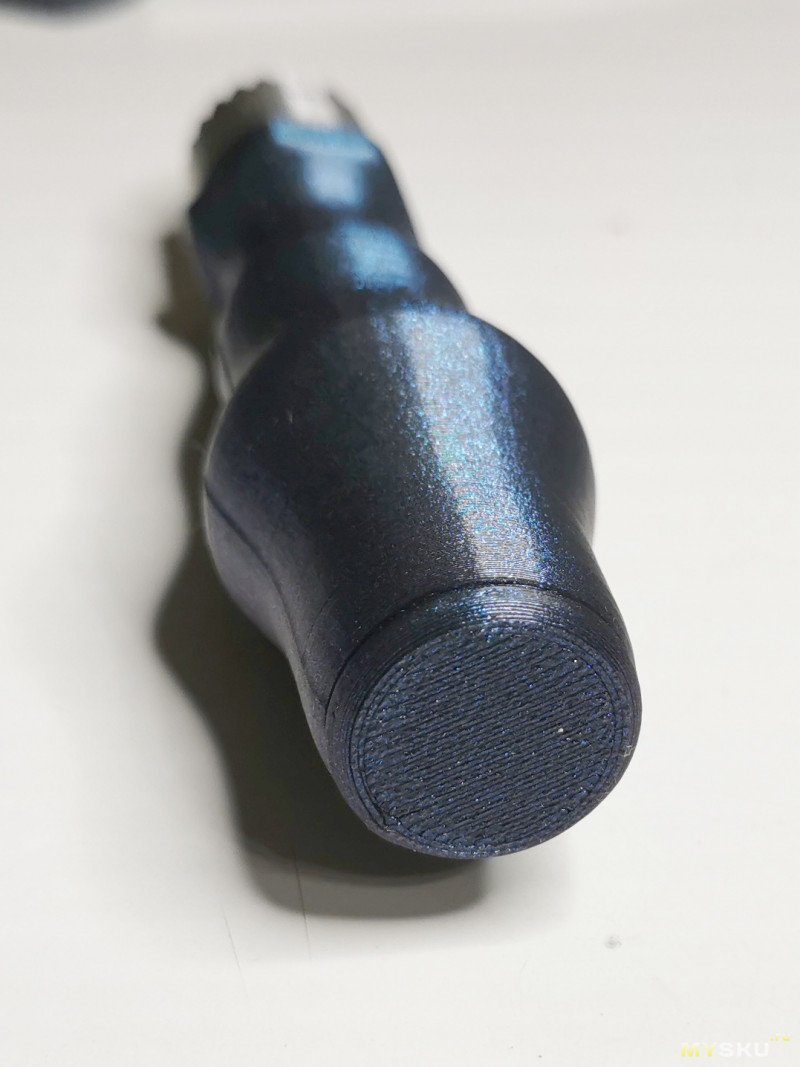

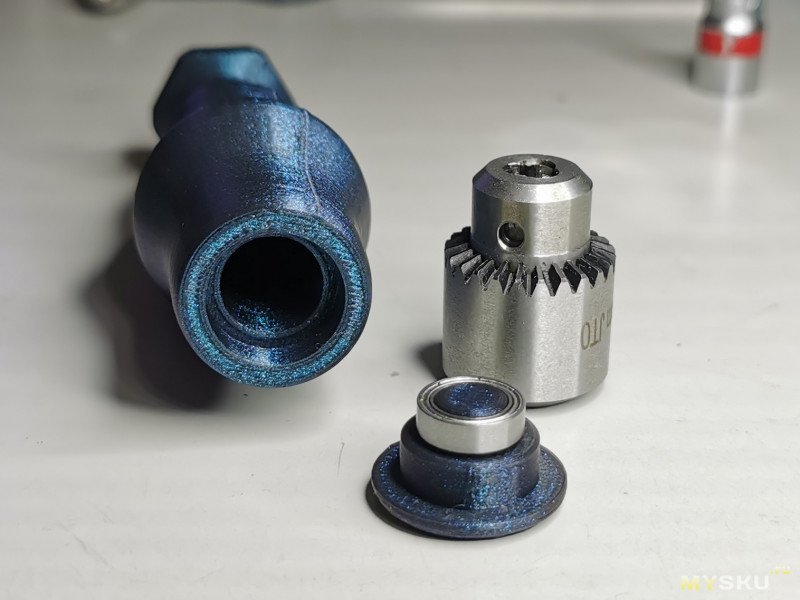

Это предопределило наличие у ручки заднего вращающегося упора. Внешний диаметр подшипника Ø12мм, как у трубки, внутренний Ø8мм. Высота 3.5мм. Я осознаю, что здесь должен стоять упорный подшипник, но во-первых у меня его нет, а во-вторых слабо представляю, как его там установить и зафиксировать.


Рисуем и печатаем упор, с третьего раза получилось идеально.

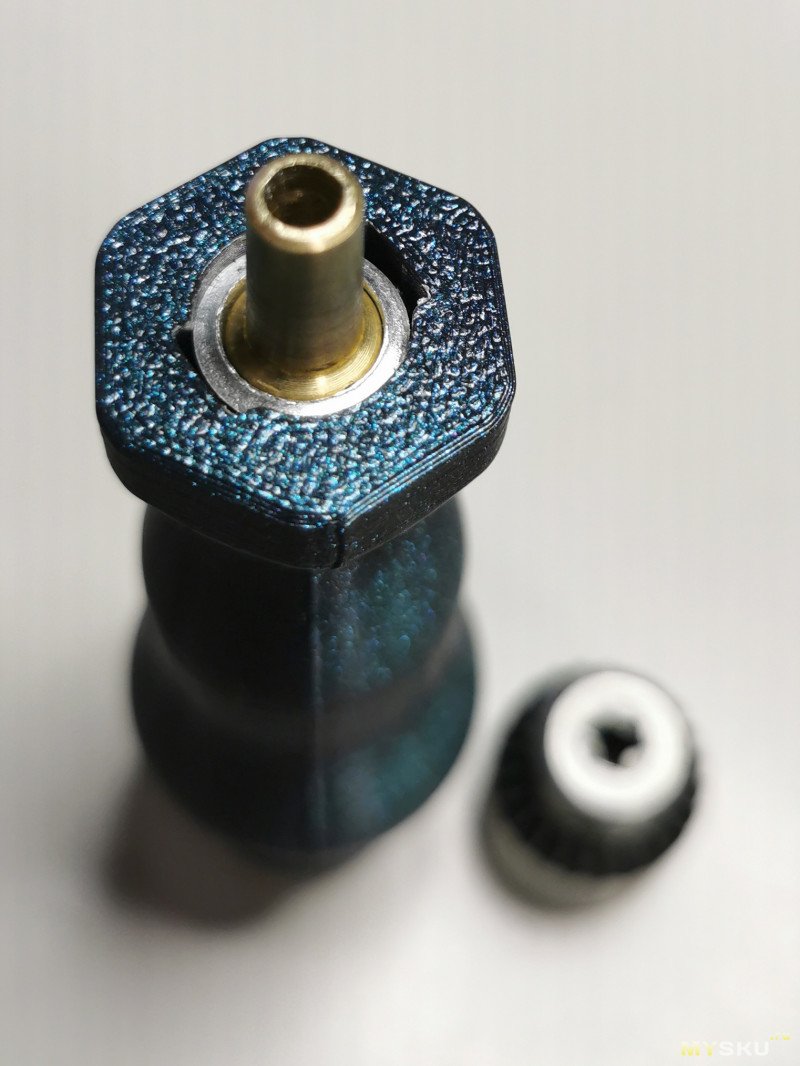

С передней стороны ручки предусмотрены пазы. Так-как шляпки винтиков не полностью уходят в трубку. Вообще при сборке подумал, что можно было поставить винты с обычными, не потайными, шляпками, и при установке в ручку винты в пазах еще лучше защищали трубку от проворота.

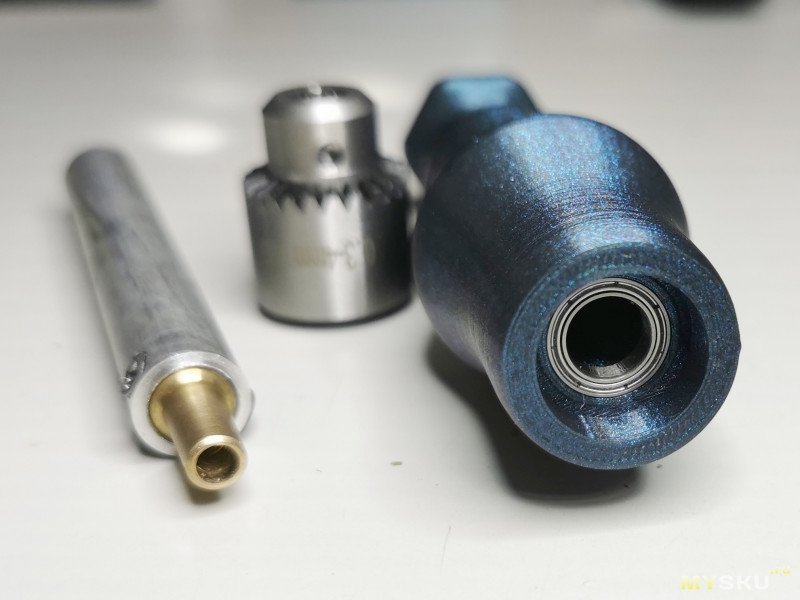

Процесс сборки. При моделировании все размеры были тщательно измерены, сборка проводилась в такой последовательности: сначала плотно установлен задний упор с подшипником, затем с передней стороны вставлена (достаточно плотно) трубка и постукиванием по трубке добился выхода заднего упора на высоту 0.3-0.5мм.


Затем в пазы спереди был залит цианоакрилат. И патрон насажен на конус с использованием фиксатора резьбы.

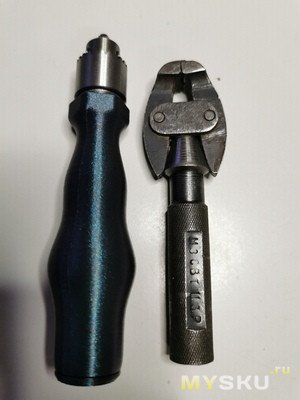

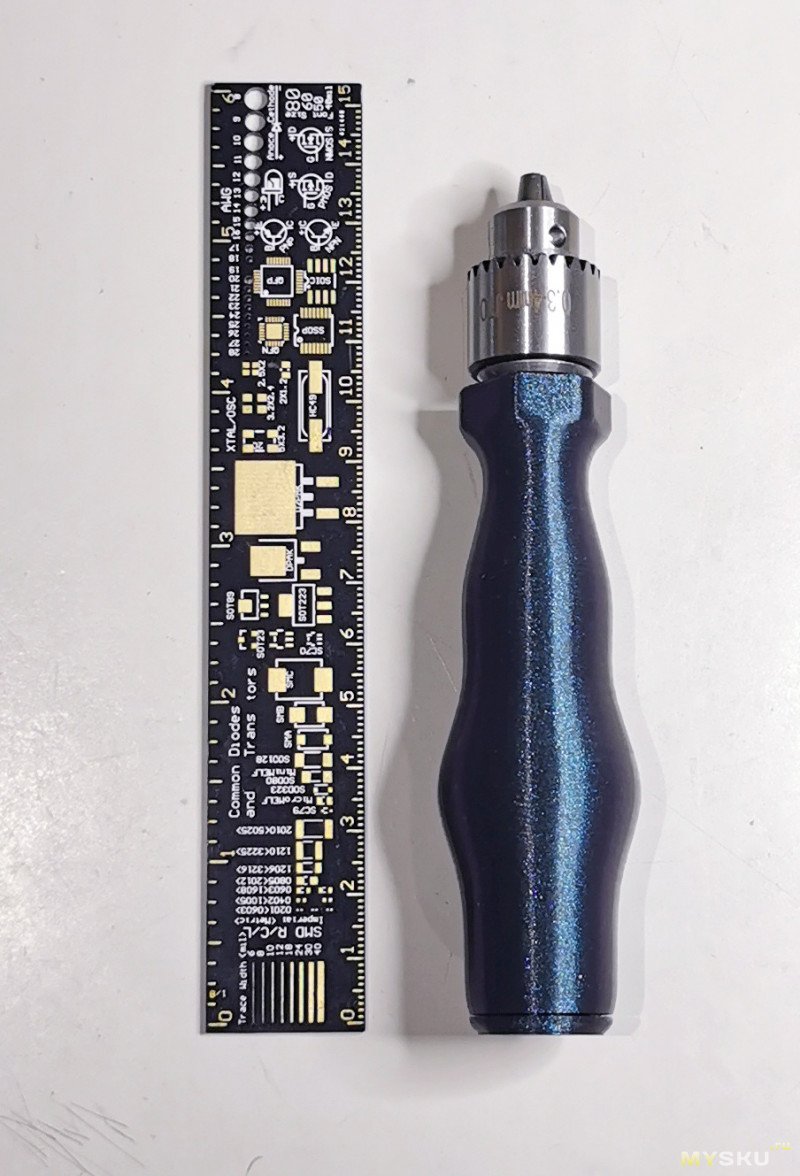

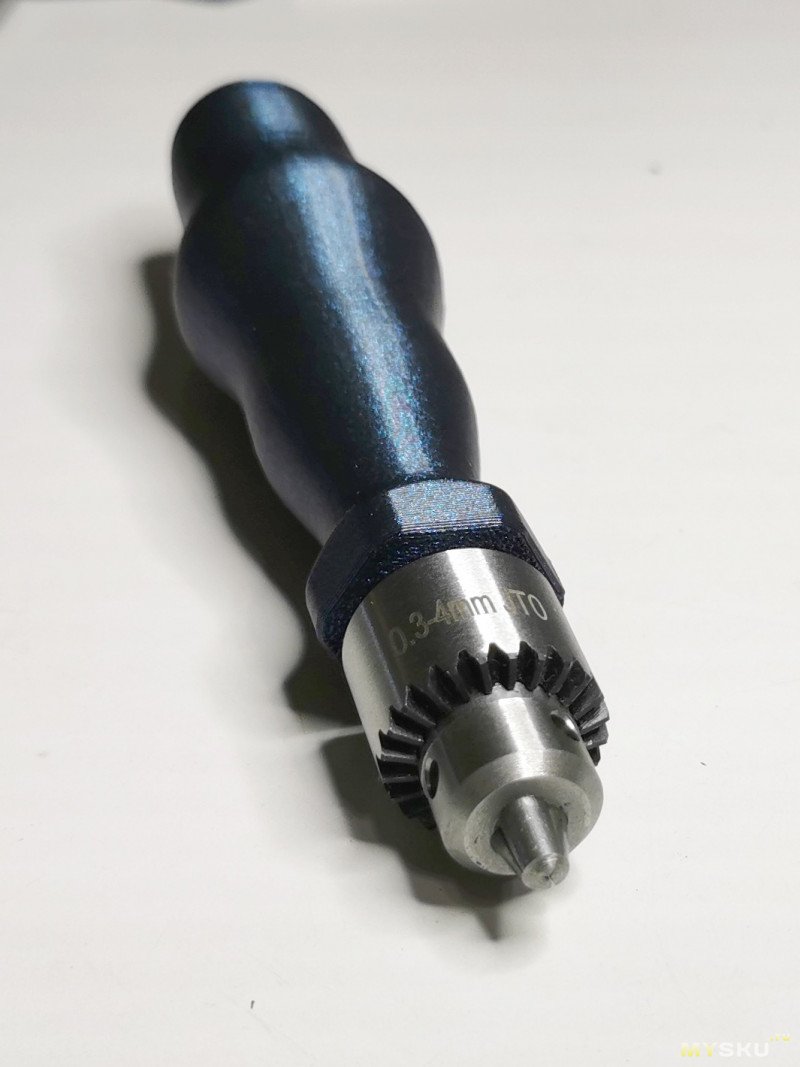

Размеры получившегося инструмента.

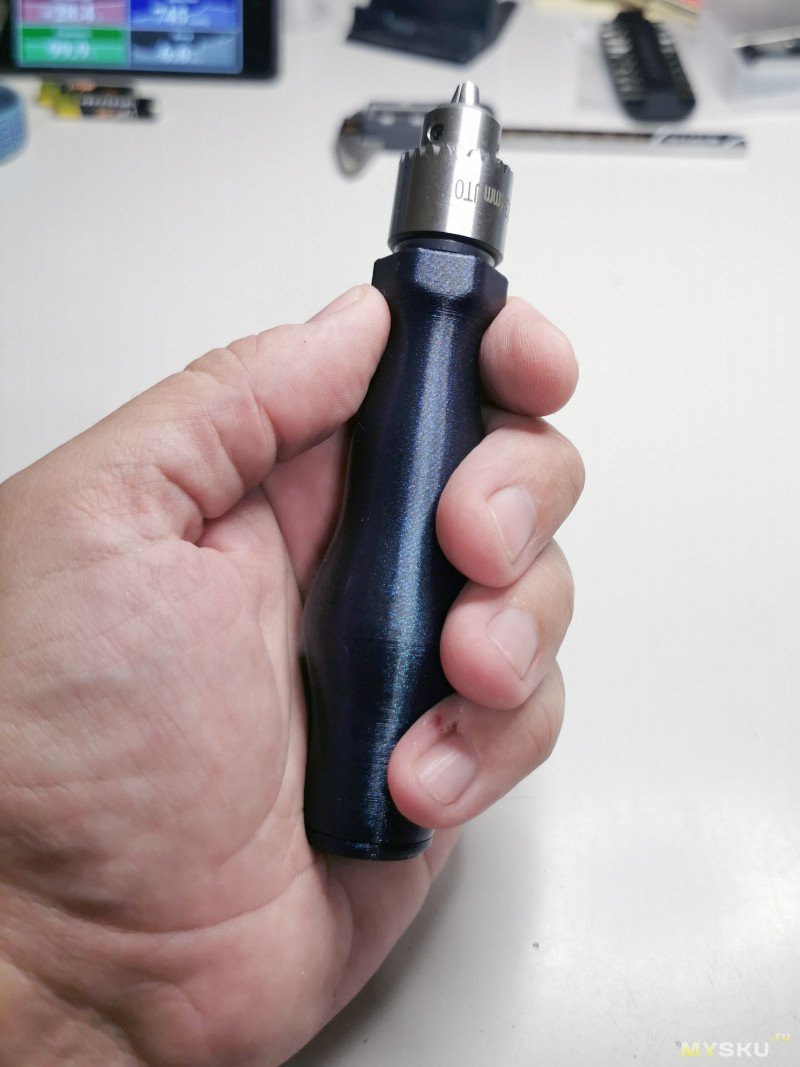

Ну и вид в руке.


Если кто-то захочет повторить, то STL модель выложена на Яндекс-диск.
Спасибо за внимание, пойду поковыряю дырки новым инструментом :)
Добавить в избранное
+90 +122
свернутьразвернуть
Комментарии (63)
RSS
+
avatar
+30
  • cerga
  • 03 июля 2025, 05:40

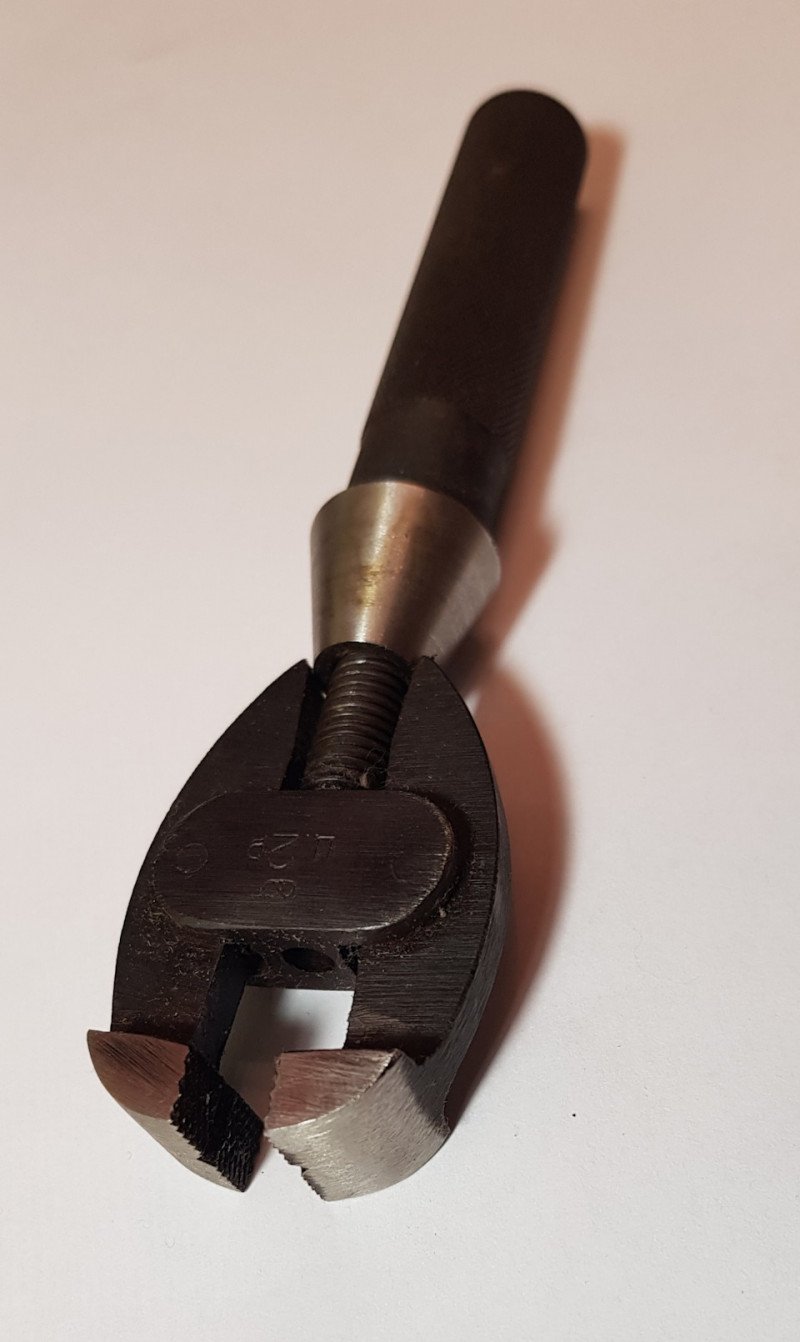

За руки плюс, но уж больно много факторов должно сойтись.Таким пользуюсь.
+
avatar
+6
  • advik
  • 03 июля 2025, 08:20
Где только сейчас такие ручные тиски брать? Если еще и по разумной цене… Да и вообще очень сложно отыскать.
+
avatar
+2
Сверлить ими не удобно, острые края впиваются в руку. А если именно как ручные тиски, то хорошо. На Авито искать пробовали?
+
avatar
+6
Если еще и по разумной цене…
Сейчас за них ломят более 2000 рублей ((
+
avatar
0
  • Cregg
  • 03 июля 2025, 17:03
ломят более 2000 рублей
На озоне можно «поймать» за 1700-1800 с деревянной ручкой. Но цена всё равно негуманная, это да.
+
avatar
0
  • KVI
  • 03 июля 2025, 08:51
На Авито иногда пробегают.
Или поискать в магазинах «ювелирщиков».
Я свои покупал ещё студентом при СССР.
+
avatar
0
  • Aleg
  • 03 июля 2025, 10:49
Лет пять назад купил в обычном офлайн магазине инструментов, так что если походить, можно и найти из старых поставок.
+
avatar
+3
  • Musja
  • 05 июля 2025, 21:13
сравнительно недавно видел в продаже строительного магазина.
На ВБ просят каких-то нереальных денег.
+
avatar
+3
  • cerga
  • 06 июля 2025, 09:34
Со ссылкой повеселил, пока дошло за Беларусь, думал скупить весь ВБ.
+
avatar
0
Да, у меня получился такой инструмент, но и это так-же вариант-идея реализации. Патрон+адаптер+трубка. И ручка из возможных подручных материалов.
+
avatar
+1
Да уж.
+
avatar
+14

Так у меня тоже есть, лет 35 наверное.
+
avatar
0
Интересно, получилось бы из тпу 95 такую ручку напечатать. Или из TPU Total GF. У вас тут судя по виду глиттер пла типа какого-то eSUN Magic PLA Twinkling Blue
+
avatar
0
Это PLA Flashforge Burnt Titanium. TPU никогда не печатал, думаю прочности PLA тут с запасом, если не стучать молотком по ручке.
+
avatar
+2
Я думаю не столько о прочности сколько о том что из ТПУ он будет тактильно лучше работать. Ну типа лучше зацеп с рукой, небольшая приятная мягкость и т.п.
УПД: К тому же честно сказать у меня уже пол года без дела болтается катушка TPU Total GF. Я все никак не мог понять, где же можно применить этот ТПУ со стекловолокном. Пластик довольно необычный. И вот увидев этот пост кажется понял, что здесь он идеально должен подойти. Надо будет попробовать…
Хотя люди скажут, что стекловолокно будет как занозы стекловаты впиваться в кожу, но я честно говоря к этому отношусь более спокойно.
+
avatar
0
С этим конечно согласен.
+
avatar
+2
GF в рукоятку? Да ну нафиг.
+
avatar
0
  • maxik
  • 03 июля 2025, 12:20
Если реализуете, напишите, очень интересно,
не будет ли чесаться рука
+
avatar
0
Хотя люди скажут, что стекловолокно будет как занозы стекловаты впиваться в кожу, но я честно говоря к этому отношусь более спокойно.
и кто все эти люди?

чуть менее чем весь аккумуляторный электроинструмент в своем пластиковом корпусе содержит аж 30 процентов стекловолокон, и ничего ни у кого ни колется. но обычно там или нейлон или абс. но какая разница, важно что там в 3 раза больше стекловолокон.

не припомню чтобы кто-то вобще жаловался на то что руки чешутся после шуруповерта или еще чего-то такое. и никто, абсолютно никто не пользуется перчатками при работе (чтобы бороться с чесалостью) — потому что этого нету.
+
avatar
0
Да сейчас идет некоторая волна (выкладывали видео со снимками кожи под микроскопом, да и в целом «микропластики» стало популярным словом в последнее время), что уголь или стекло это плохо. Хотя на деле там вроде как достаточно обтереть вафельным полотенцем после печати один раз и это закроет все проблемы. Но это в теории, на практике надо будет проверить. Волокна там микроскопические, даже если что останется, думаю это можно почувствовать только если весь день работать со свеженапечатанными на принтере деталями.
+
avatar
+2
Есть большие сомнения, что там что-то торчать будет после печати. Волокно должно быть ну очень здоровое для такого.
Ежели не забуду — засуну под микроскоп что-то из GF, что валяется на стенде.
+
avatar
+1
Для лучшего зацепа с рукой можно использовать Fuzzy Skin («нечёткая оболочка»).
Я из PETG такое печатал бы при необходимости (большую часть для дома печатаю из PETG. если будет контакт с водой — из eABS с последующей ацетоновой баней, если для машины — ABS или ASA. из TPU я пока только ножки для коробочек печатал).
+
avatar
0
Можно с водой наждачкой шлифануть — ПЛА будет очень приятным на ощупь, хотя и немного скользким.
+
avatar
+1
М… я знаю как получить софт тач покрытие после принтера, но это опять же потребует пластика с углеволокном…
В общем если взять пластик PP 3D Gf-30 и напечатать им, то получется очень жесткая шершавая поверхность, как будто наждачка. Но если ее слегка шлифануть, не до гладкого, а наполовину, то получится как раз софт тач.
+
avatar
0
А где купить наждачку для воды? Всю что покупаю с озона с надписями waterproof и т.д. — вся размокает и разваливается при намачивании… думаю даже попробывать наждачные полотна для станочков — они не на бумаге, а на ткани…
+
avatar
0
У меня какие-то старые запасы, просто какая-то бумага «ватерпруф» из местного хозмага, воды немного добавляю просто чтобы пластик именно шлифовался а не успевал нагреваться и плавился, стойкости бумаги хватает.
+
avatar
+4
  • aliex
  • 03 июля 2025, 20:57
Стандартный совет — автомагазины
+
avatar
+1
Магазины Автокраска, Товары для малярки
+
avatar
0
Всю водостойкую наждачку на бумажной основе покупал в автомалярном магазине
+
avatar
+1
А зачем там подшипник? Патрон же будет проворачиваться в ручке. Пытаешь просверлить, а сверло на месте стоит.
+
avatar
+3
Это ж крутилка снизу. Ну для удобства кручения когда вы крутите не снимая усилия.
+
avatar
+3
Патрон держится за латунный адаптер, тот за алюминиевую трубку, а трубка за ручку. Уперев сверло в деталь и давя сзади можно вращением ручки сверлить.
+
avatar
0
Понял, спасибо.
+
avatar
+1
  • DGN
  • 03 июля 2025, 08:10
Ещё шнур с инерционным храповиком и можно сверлить ручкой как электрической дрелью.
+
avatar
+4
Ювелирная работа… Аккуратно так всё, респект.
+
avatar
+9
  • igorS
  • 03 июля 2025, 08:26

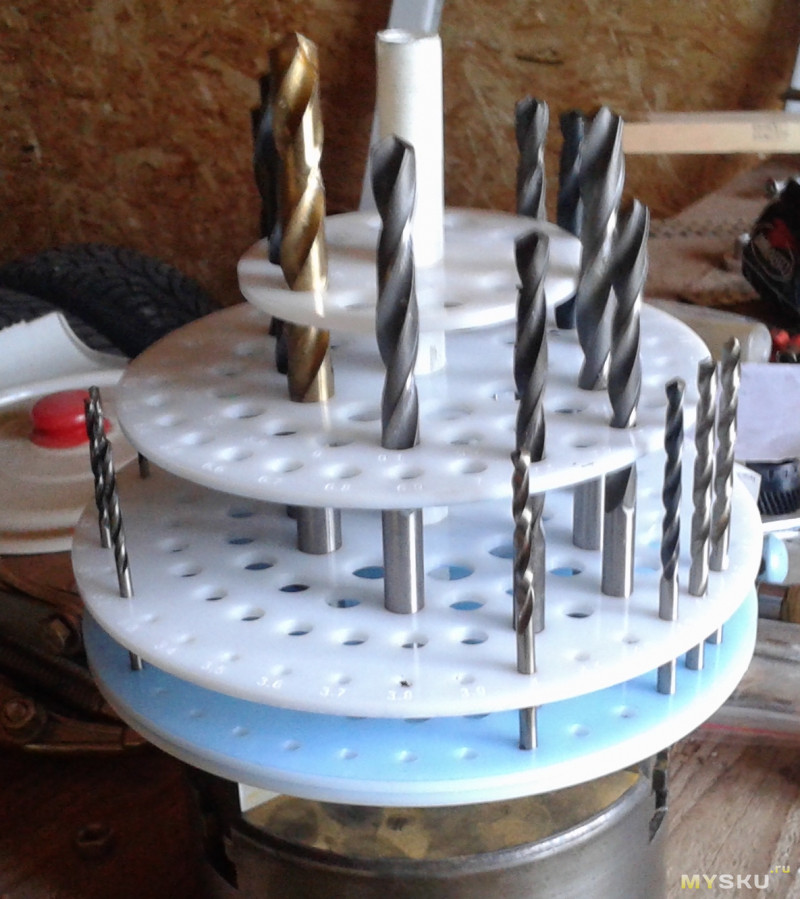

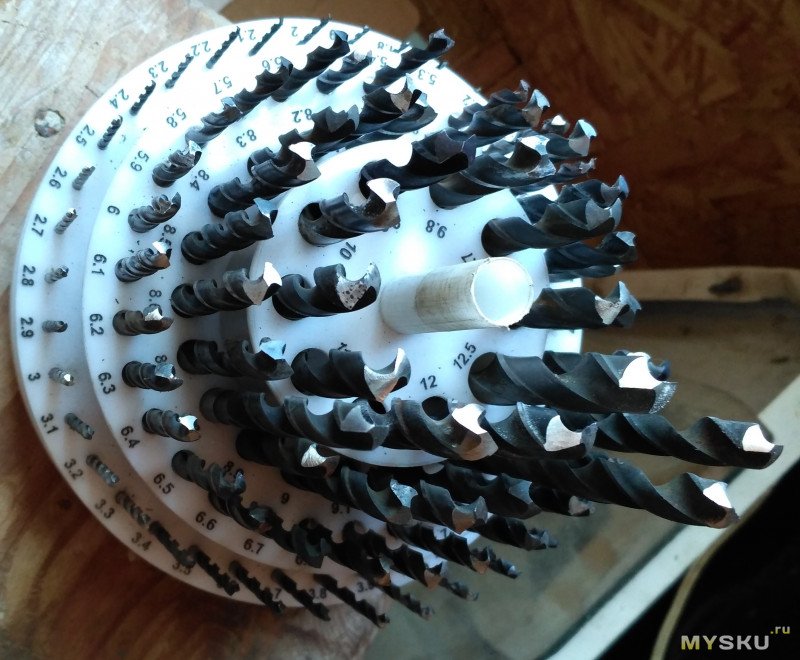

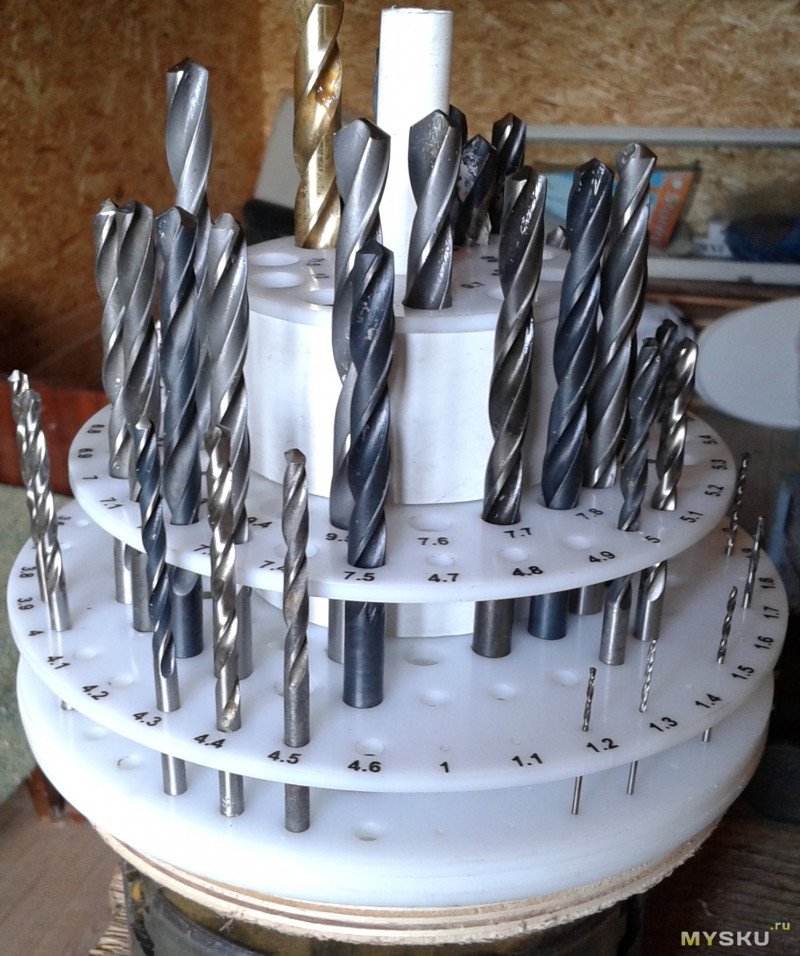

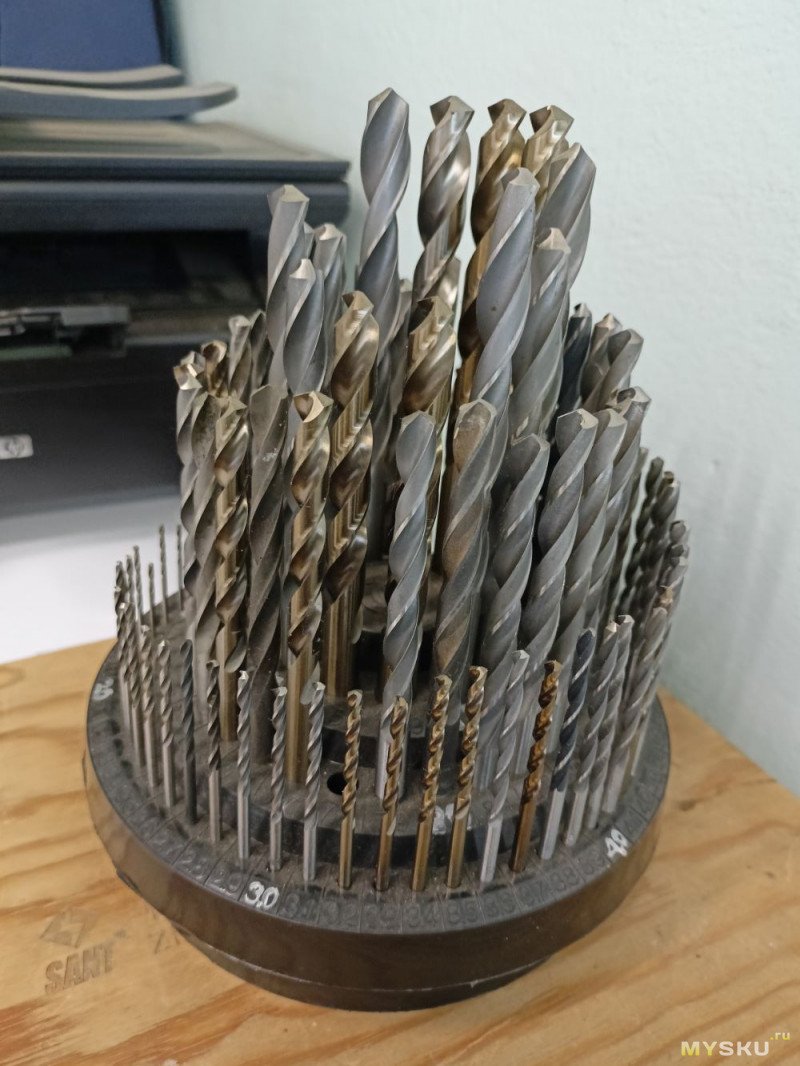

Чтоб сверла под рукой всякие были рекомендую органайзер и любые сверла поштучнов известном и.магазине
+
avatar
+7
  • Lagros
  • 03 июля 2025, 20:26
Похожую сам сделал.
+
avatar
0
Поподробнее можно? как из чего, другие ракурсы
+
avatar
+8
  • Lagros
  • 04 июля 2025, 11:31
Акрил. Нарисовал в кореле, вырезал лазером. Собрал с проставками.
+
avatar
+9

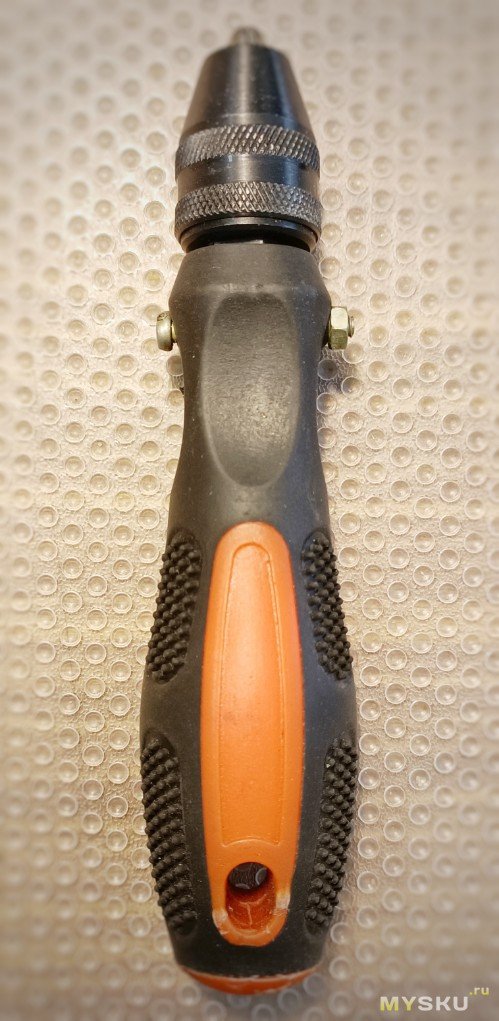

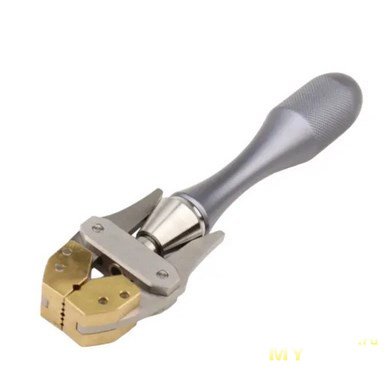

Мы для работы, после потери «тисков», на Али купили такие:
… провернулись правда. :)
+
avatar
+1
Такой штукой пользуюсь давно. Нормально, но не для серьезных силовых работ. Хорошо подходит чтобы вставить туда иглу и использовать как шило или сверло и просверлить пару маленьких отверстий в пластике или дереве. Но зажимает слабо, так что речи о том чтобы ее прокрутить как на фото выше даже быть не может — это надо патрон предварительно зажимать не руками а газовым ключом.
+
avatar
0
Мы максимум фаску снимали после сверления, да резьбу нарезали (М4 и 5), но провернуть удалось. :) Вылечил на скору руку, работы закончились — лежит, ждёт часа.
+
avatar
+4
Красивое ©
Даже похоже на промышленное изделие, а не самоделку, но печать выдаёт истинное происхождение ;-)
+
avatar
+8
По тексту виден душевный подъём автора от проделанной работы. Спасибо за обзор и удачи во всех начинаниях! И в завершениях тоже.)))
+
avatar
-12
  • maxik
  • 03 июля 2025, 10:24
+
avatar
+9
Я видимо не настоящий печатник. Инструменты и материалы нужно использовать по назначению. Силовые из металла, корпус приятнее, удобнее и практичнее из пластика.
+
avatar
+1

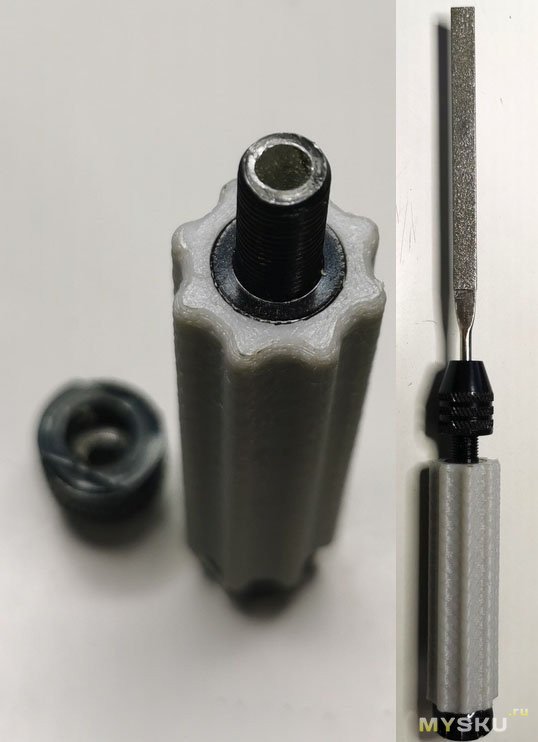

В качестве ручки для надфиля, напечатанный петг цанговый зажим, вполне, нормально работает.
+
avatar
0
Это же Silk? Не развалится?
+
avatar
+3
Это PLA Flashforge Burnt Titanium, весьма прочный, слои не отваливаются, хрен сломаешь.
Есть GEEETECH Silk пары цветов, им только красивое печатать, не силовое.
+
avatar
0
Здравствуйте, подскажите модель вашего 3д принтера.

И в какой программе моделировали? Сейчас fusion 360 не работает.
+
avatar
+1
Принтер FlashForge Adventurer 5M. А моделирую в бесплатной версии T-Flex.
+
avatar
0
Спасибо!
+
avatar
0
Сейчас fusion 360 не работает.
В обед ещё работал.
+
avatar
+1
  • aliex
  • 03 июля 2025, 11:37
Патрон бы туда ещё ну хотя бы проксоновский, ребристый, вместо зажима шестерёнкой…
+
avatar
0
Рукоятки от бормашевских поделок по размеру, были бы более удобны с самозажимными патронами до Ø3,2мм от Proxxon
+
avatar
+3
Если честно — двойственные впечатления. С одной стороны человеку нравится, человек доволен. С другой, с учётом способа изготовления, ни о какой центровке говорить не приходится, — так имело ли тогда смысл тогда морочиться с патроном под конус морзе, когда можно было купить просто мелкий безключевой патрон от шурика и нарезать на трубке резьбу 3/8 под него(ну или с какой он там резьбой будет)? Ну и да, патроны от шурика размером побольше сами по себе являются вполне неплохой и удобной ручкой, без никаких доработок вообще.
+
avatar
+1
И подшипник пригодился, и Burnt Titanium'ом напечатано! Комбо просто!
+
avatar
+1
Огромный + Вам за руки и за способность их правильно применить, воплощая ими родившиеся мысли по улучшению эргономики и прочего всего, а так же за такую интересную идею-задумку ручки-держателя и ее реализации. Спасибо за обзор и удачи Вам во всех ваших начинаниях. И в завершениях тоже. ;-)
+
avatar
+11
Респект за воплощение желания в изделие.

Подобные ручные тиски с патроном выпускались ещё во времена СССР с патроном до 9 мм — правда очень мелкими партиями, и очень редкая вещь…
Сейчас что-то подобное можно купить на АлиЭкспрессе, но разнообразия маловато в основном с мини патронами для граверов, да и рукоятки не комильфо.

Товарищу надо отдать должное — молодца.
Продумано, сделано отлично — но печать, это для себя любимого, да и далеко не у каждого есть 3D-принтер..., под заказ такая рукоятка интересно во сколько обойдётся…

Но можно и доработать…
Посадка патрона на конус — разборное соединение, не любит боковых нагрузок и может саморазобраться в непредсказуемый момент.
Можно конечно посадить на клей.
Можно добавить и сквозное отверстие Ø4 мм или побольше (насколько возможно в конусном адаптере просверлить) через патрон и вращающийся подпятник.
Это позволить работать с длинномером, когда надо поработать с концом длинномера, пропуская его насквозь через рукоятку.
В природе существуют патроны JTO и их аналоги с посадочной резьбой М8*0,75, правда найти наверное сейчас не представляется возможным, много лет назад был приобретён в магазине «Калибр», сожалею, что не прикупил несколько…

Я уже лет так 8 делаю подобные ручные тиски (для себя, друзей и под заказ) с патроном в домашних условиях на коленке, используя готовые отверточные рукоятки, как под патрон JTO (редко), так и под патроны 0,6-6(6,5), до 10 и 13 мм, с центральным сквозным отверстием для возможности работы с длинномером.
И использую их для зажима необходимого инструмента или заготовок. В некоторых работах одновременно используется до 3-4 шт. одновременно — дабы не менять оснастку.

Конечно попытки сделать вращающийся подпятник были, но в домашних условиях, на коленке — это сложновато, но возможно.
Соответственно можно сделать ручные тиски с патроном, используя рукоятки моно или трещоткой, что добавляет ещё одну опцию.
Готовую рукоятку можно подобрать под свою ладонь или предпочитаемого бренда — ограничения накладывают только кошелёк, жабик, наличие оснастки для нарезания резьбы в ручном режиме и сверления сквозного отверстия и не желание своими ручками скрестить ежа с ужом.
Патроны, какие понравятся — ключевые; само зажимные… с резьбовой посадкой.
Итоговый ценник зависит от стоимости выбранной рукоятки и патрона. Разбег довольно-таки большой.
Как вариант — возможна установка, на коленке в домашних условиях, в некоторые отвёрточные рукоятки, вращающегося патрона на подшипниках, что позволяет использовать подобные тиски для равномерной полировки мелких изделий.
Патрон вращается в любом случае медленнее чем войлочный круг..., да и пальцем можно слегка притормозить вращение патрона…

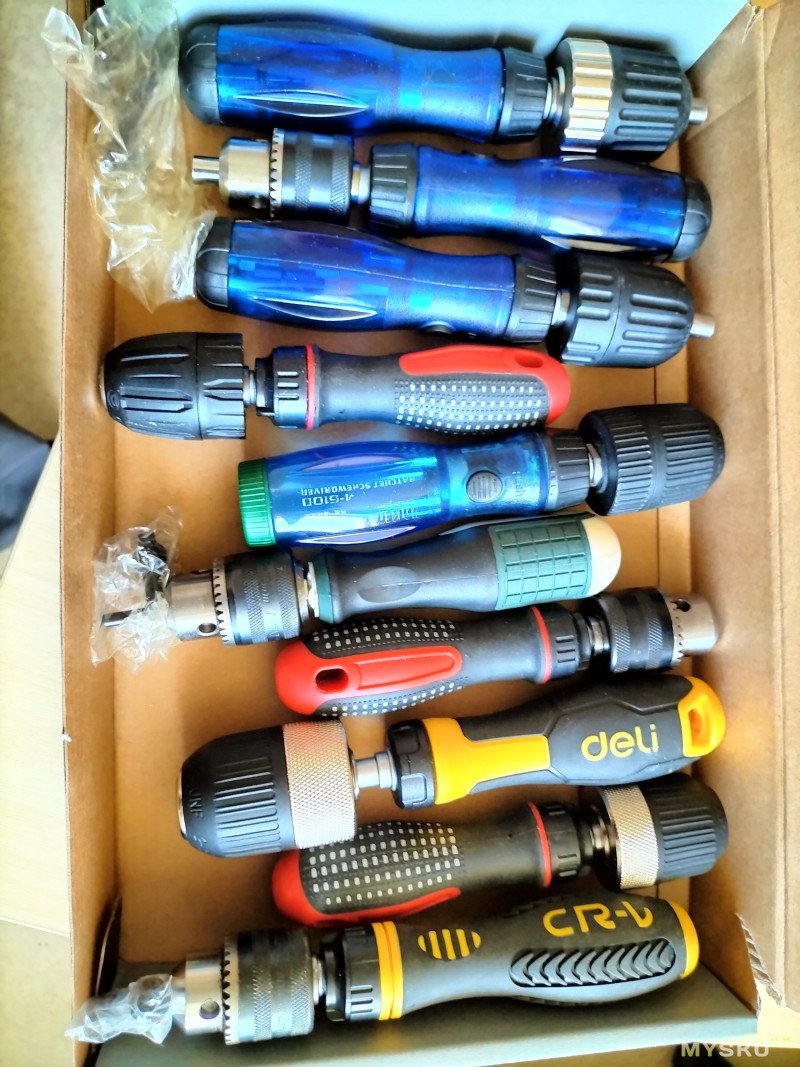

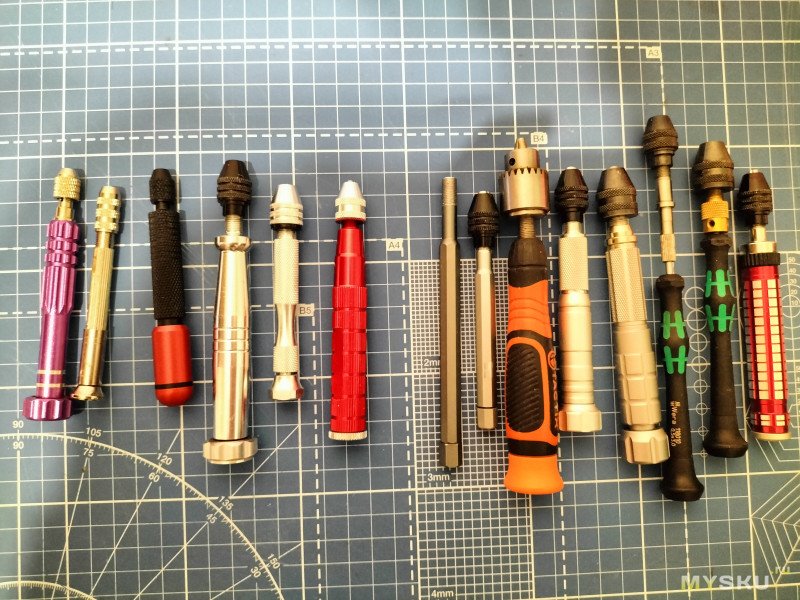

На фото — далеко не полное разнообразие… рукояток, патронов в различных вариациях.
+
avatar
0
Отличный у Вас парк подобного инструмента! Я вот планирую сделать себе еще одны ручку с патроном 0.6-6мм. Чтобы биты в том числе можно было зажимать.
+
avatar
+7
Привет,
Этот небольшой парк на работе, переместился после экспериментов.
Бывает уменьшается, дарю на работе рукастым на ДР — ещё никто не отказался…

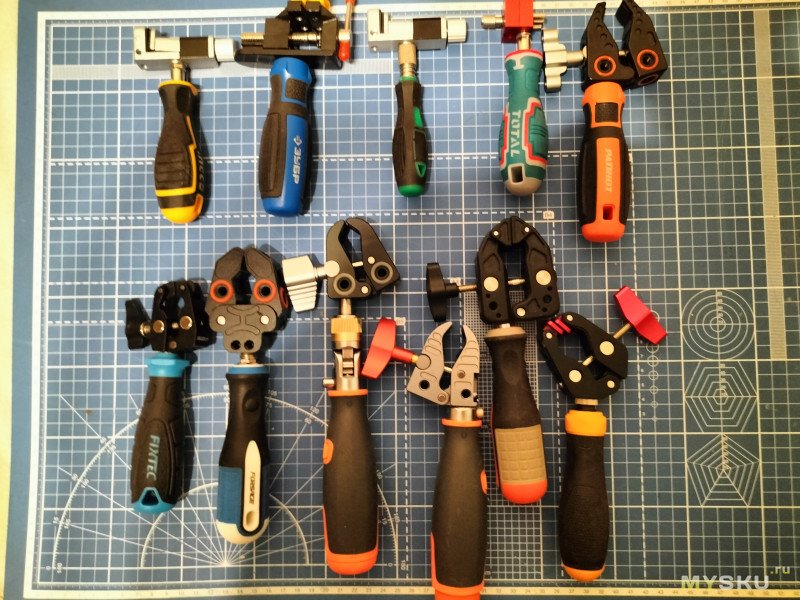

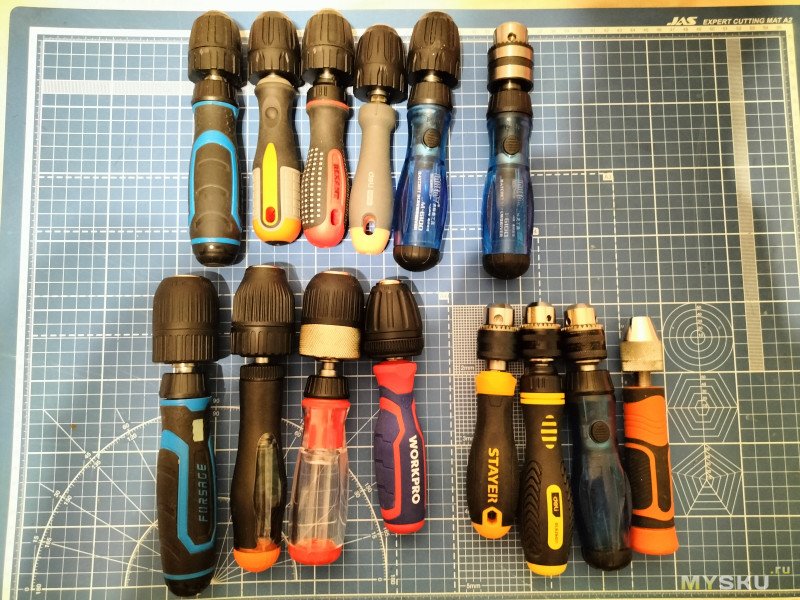

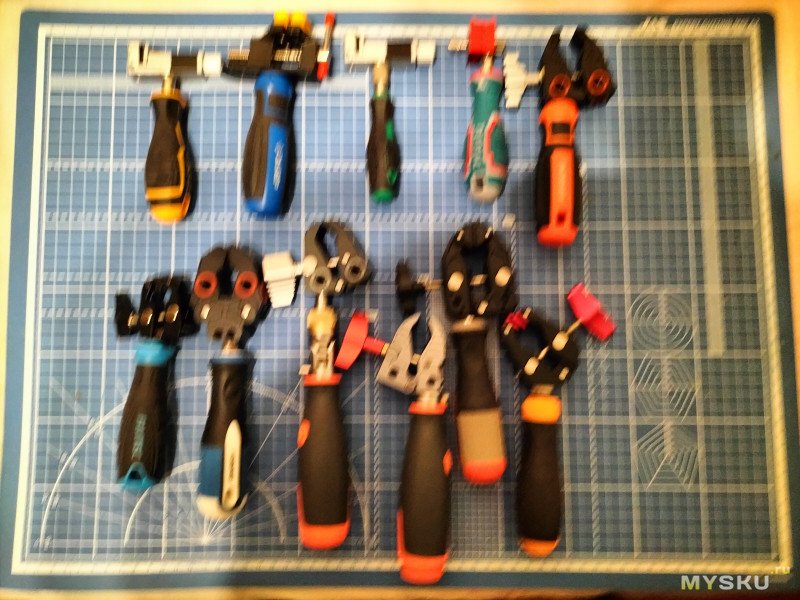

Дома больше экспериментировал с рукоятками — как для больших патронов, так и для мелких патронов для гравёров…

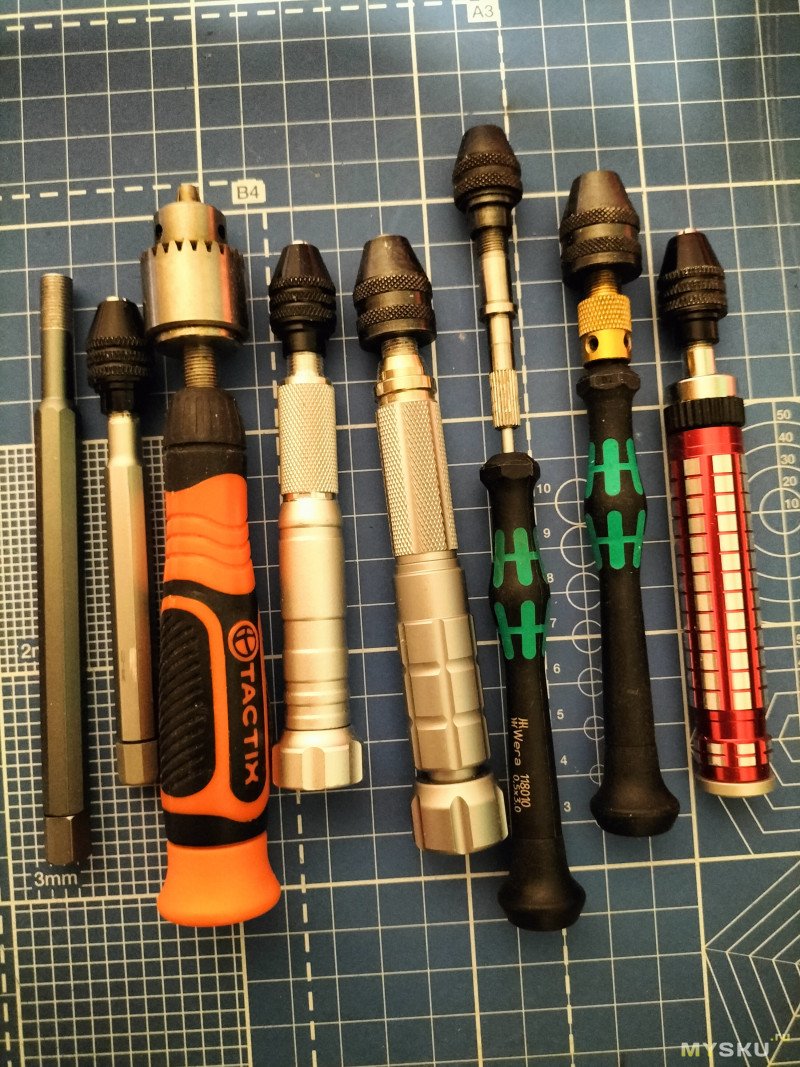

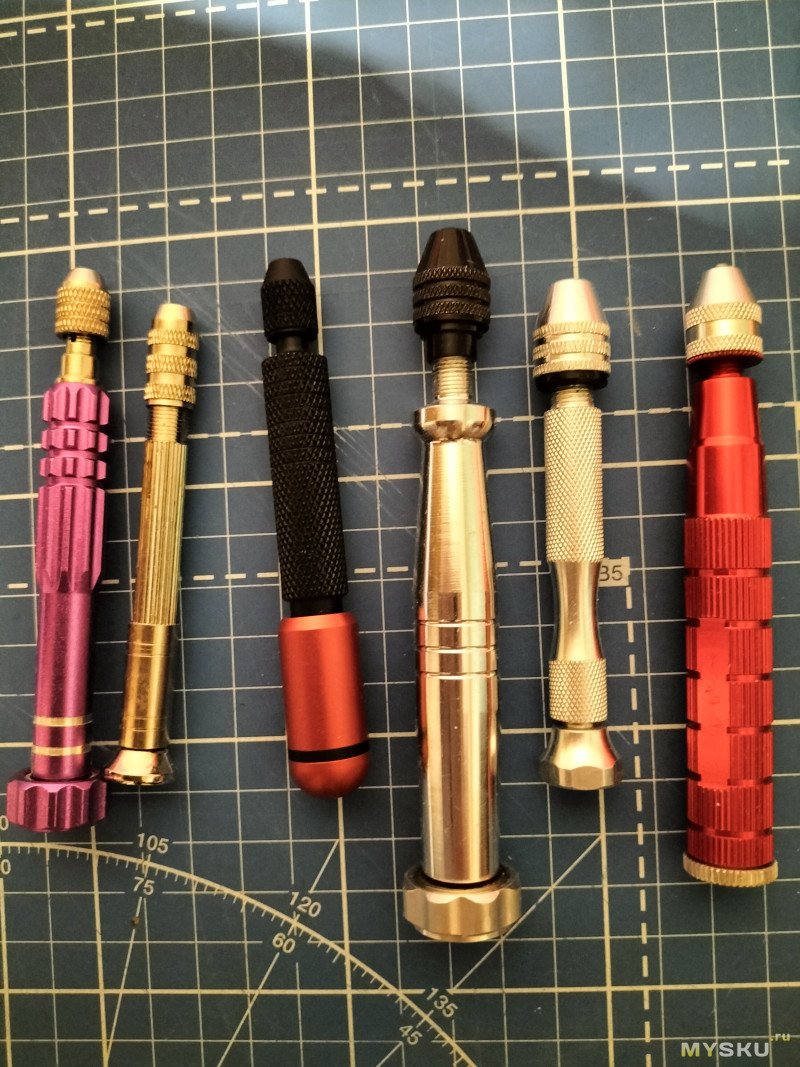

Слева покупные
