Самодельные щупы для мультиметра со сменными наконечниками и цанговым зажимом.

Как известно, зарядок, фонариков, ножей и точилок для них, а также USB кабелей и щупов для мультиметров много не бывает. Всё это можно купить, а можно сделать самому. И раз сегодня пятница, то можно заняться чем-то бесполезным, для души. Поэтому сделаем самодельные щупы для мультиметра со сменными наконечниками и цанговым зажимом.

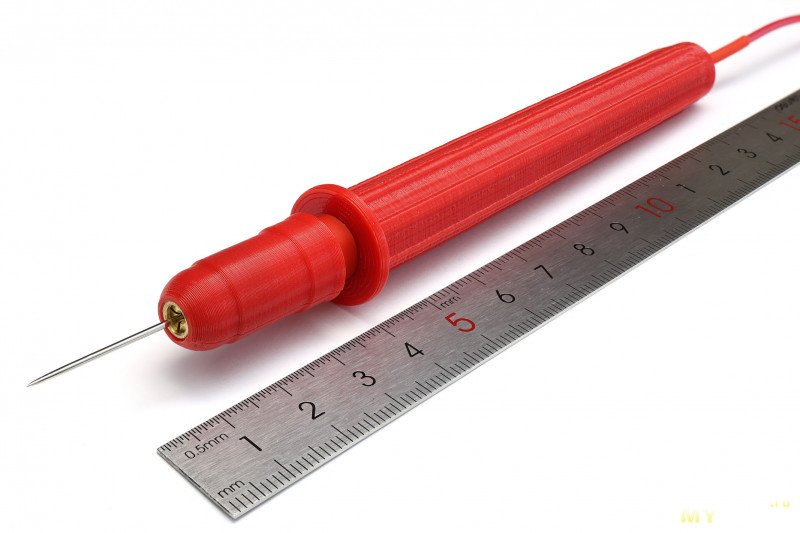

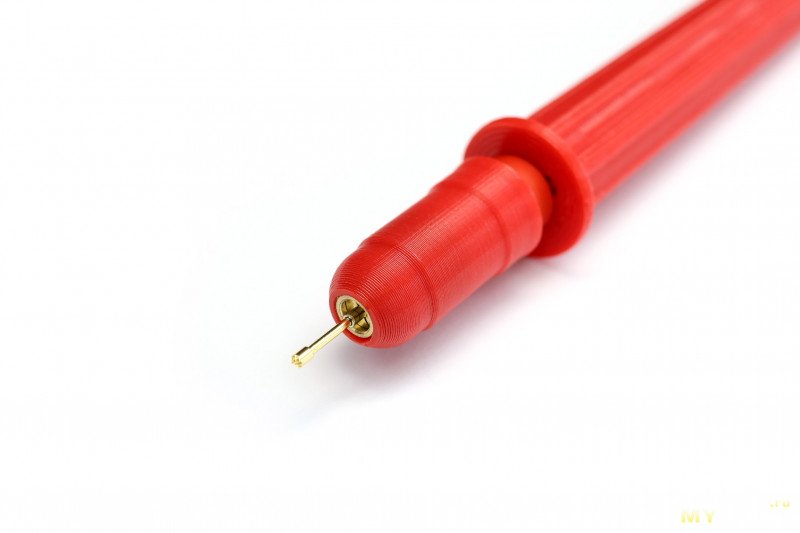

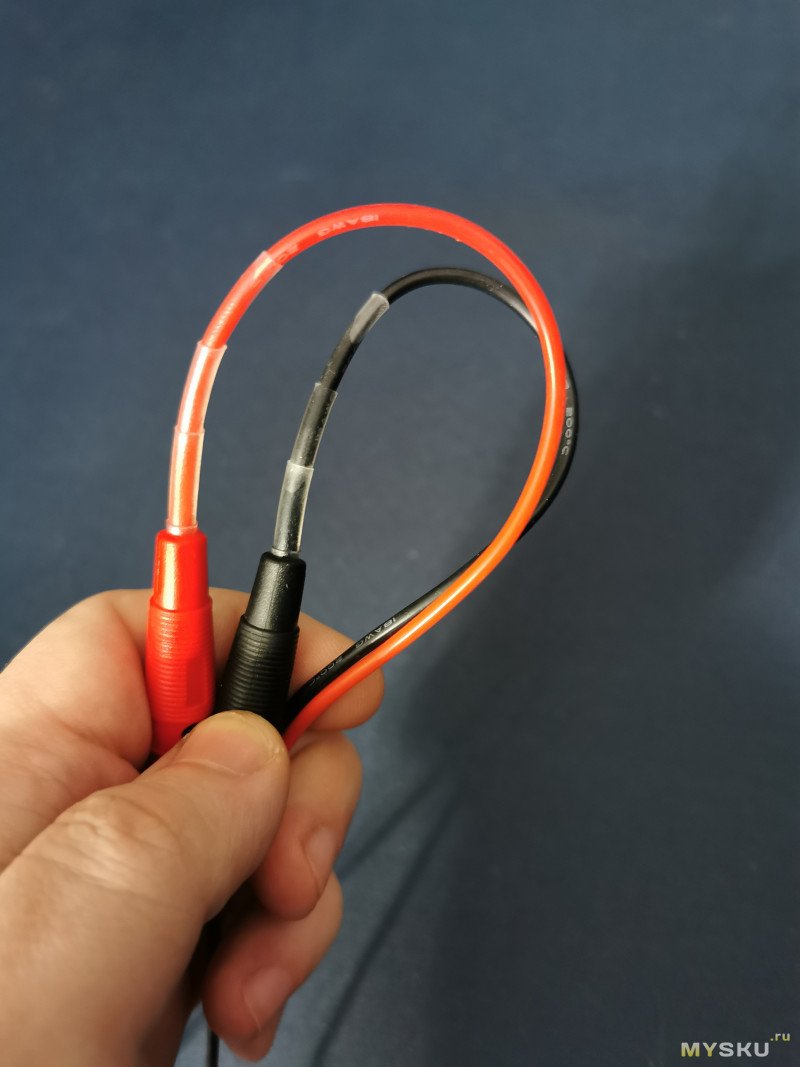

Это итоговый вариант самодельных щупов:


Проведём их реверс-инжиниринг.

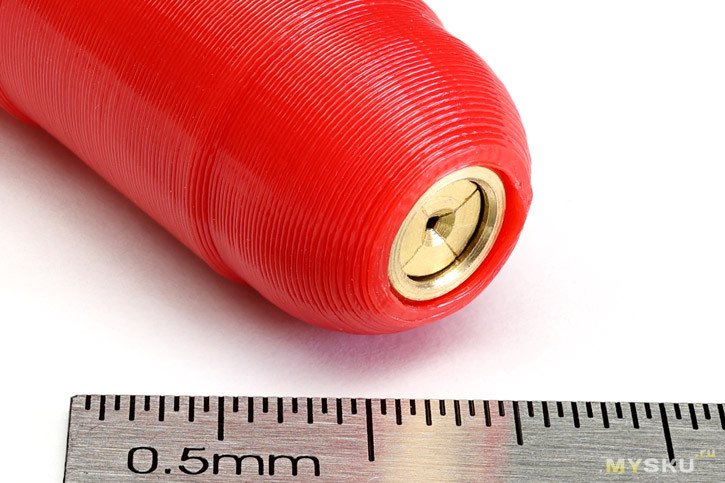

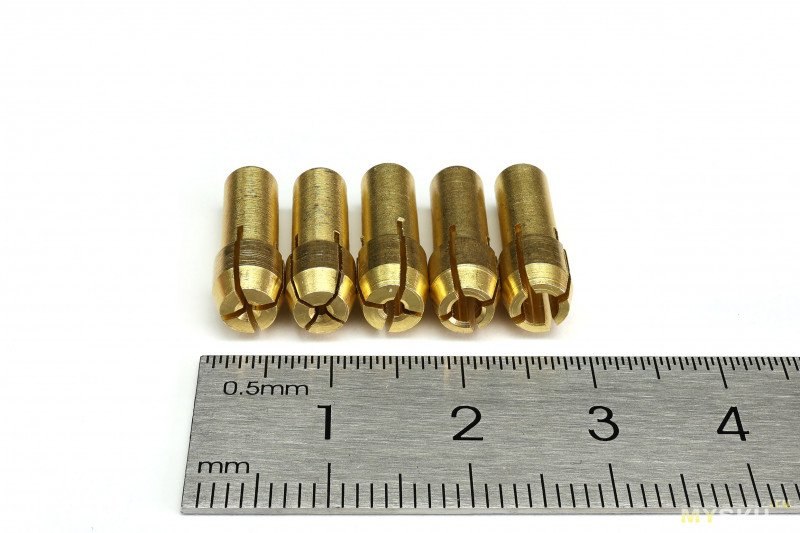

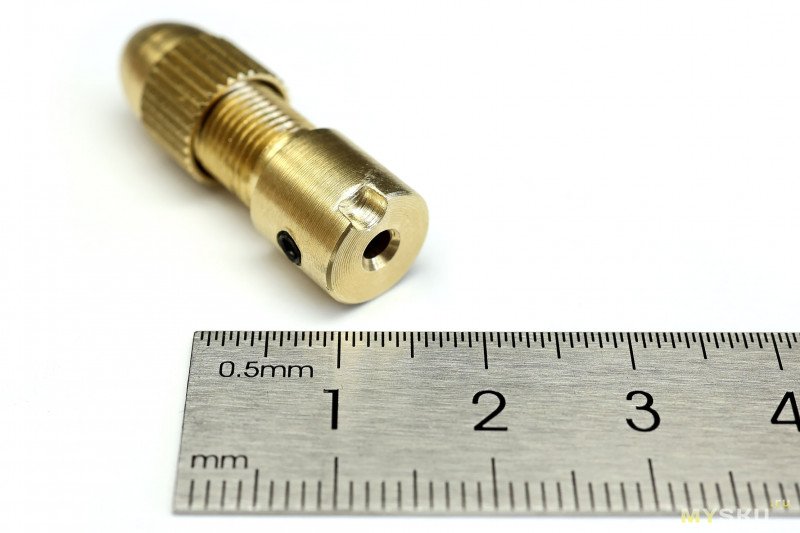

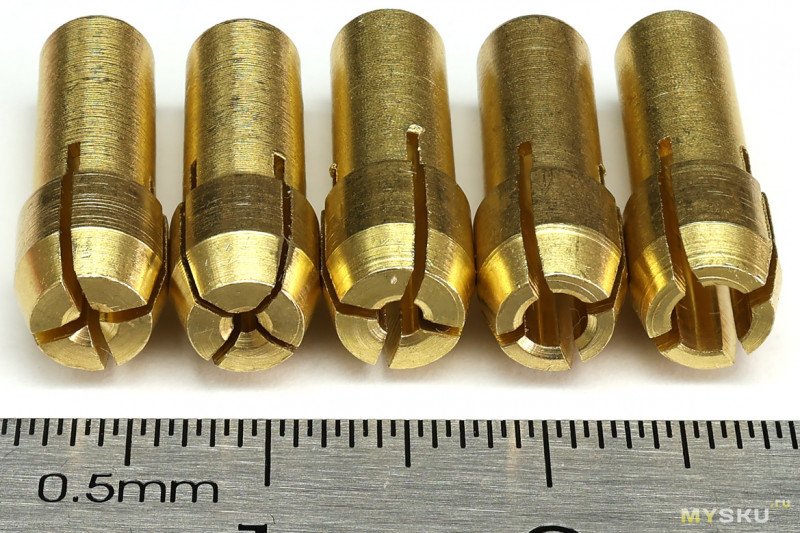

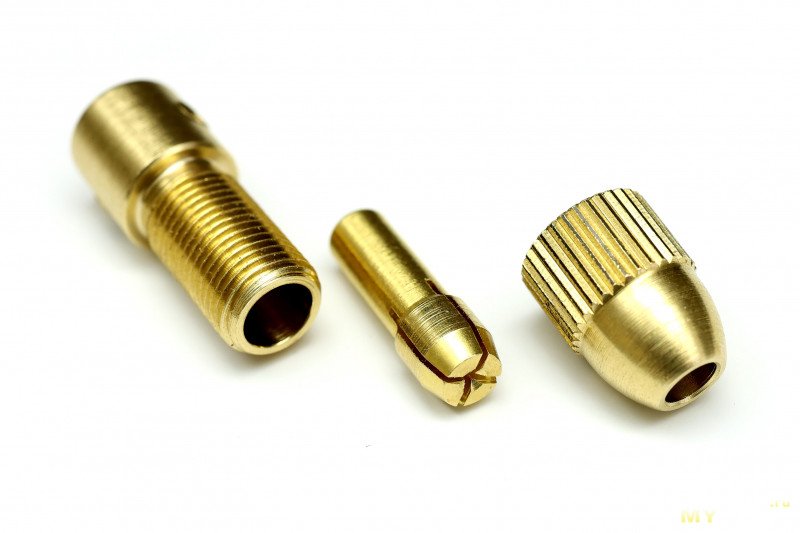

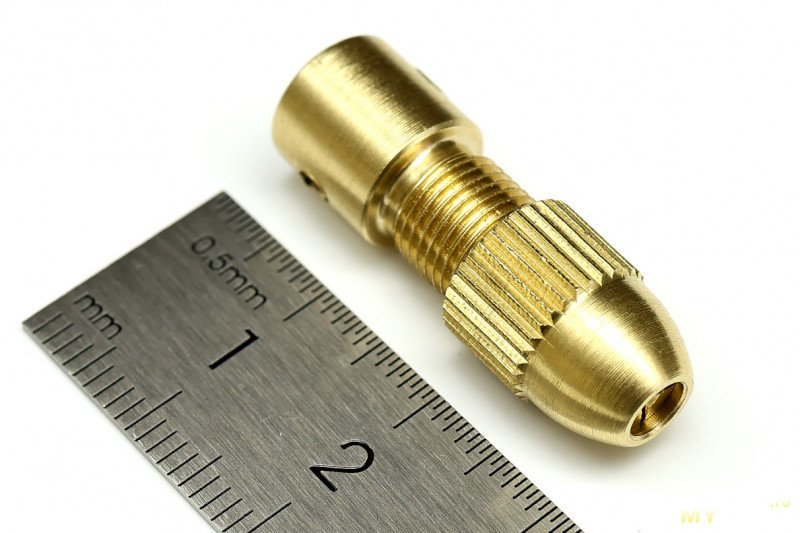

Зажимом является обычный сверлильный латунный цанговый патрон:

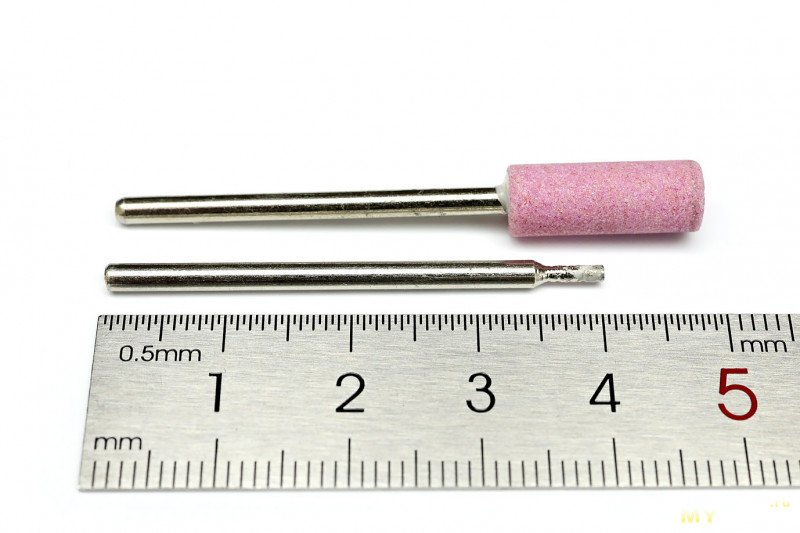

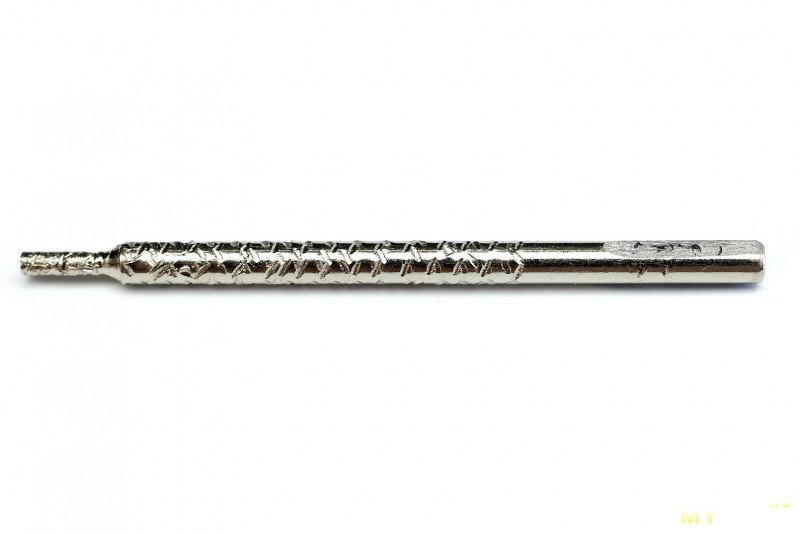

В качестве оси, а точнее в данном применении штифта, с помощью которого патрон крепится к ручке, выступает отработанная насадка от бор-машинки. Точнее то, что от неё осталось:


Она дополнительно «доработана» для лучшей фиксации патрона на ней и её самой в ручке:

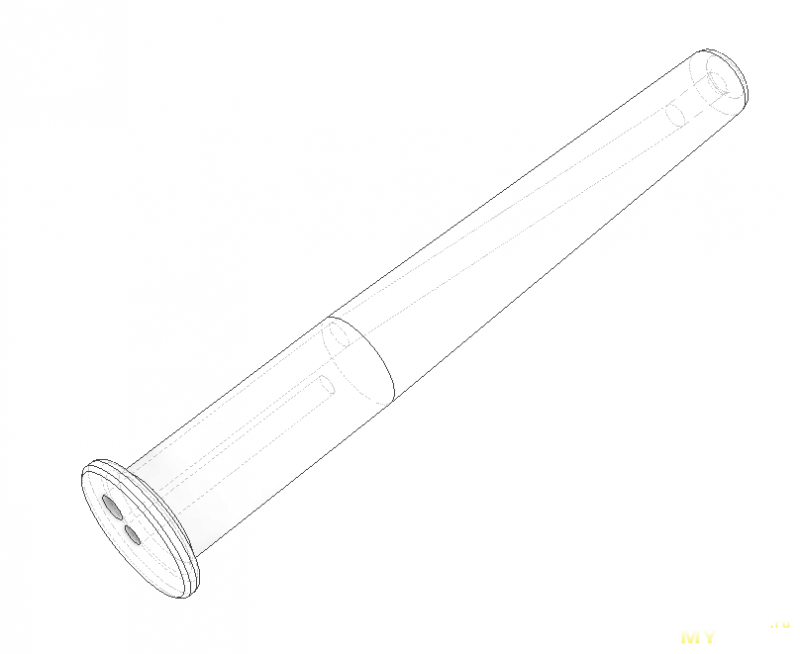

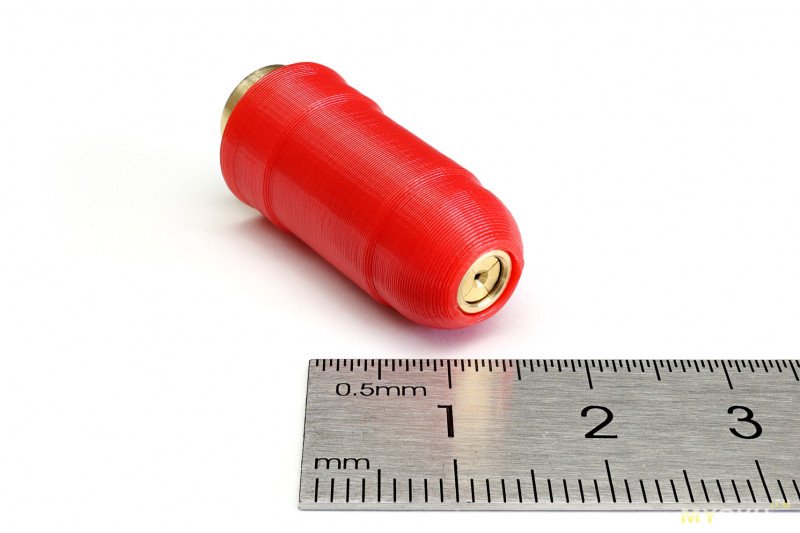

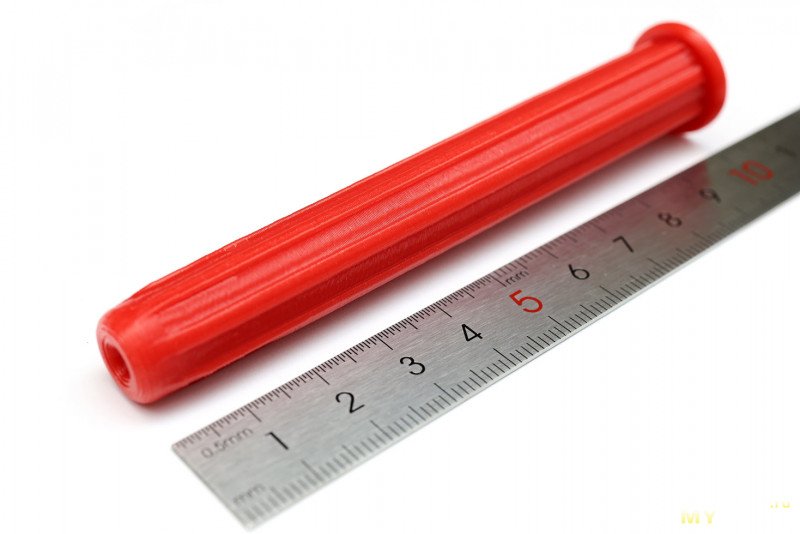

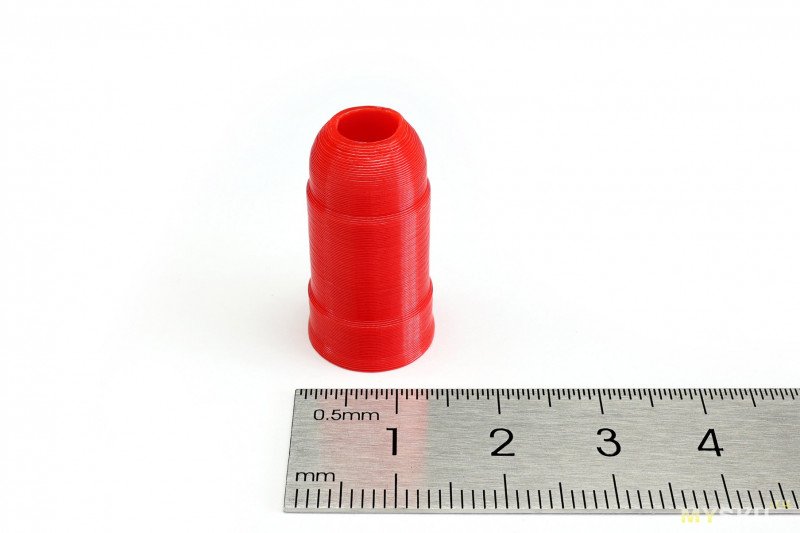

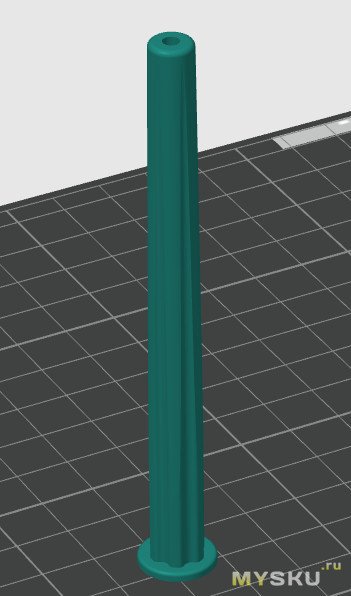

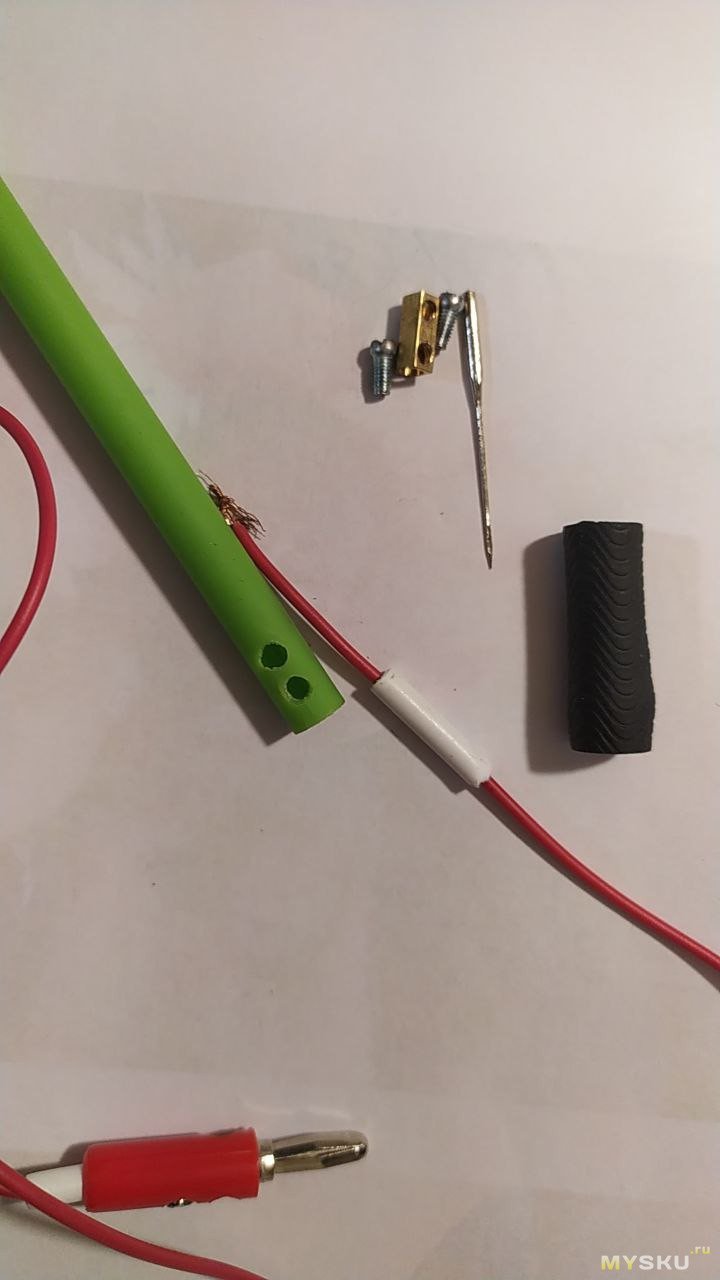

Ручка и изолирующий чехол на патрон, спроектированы и напечатаны самостоятельно:

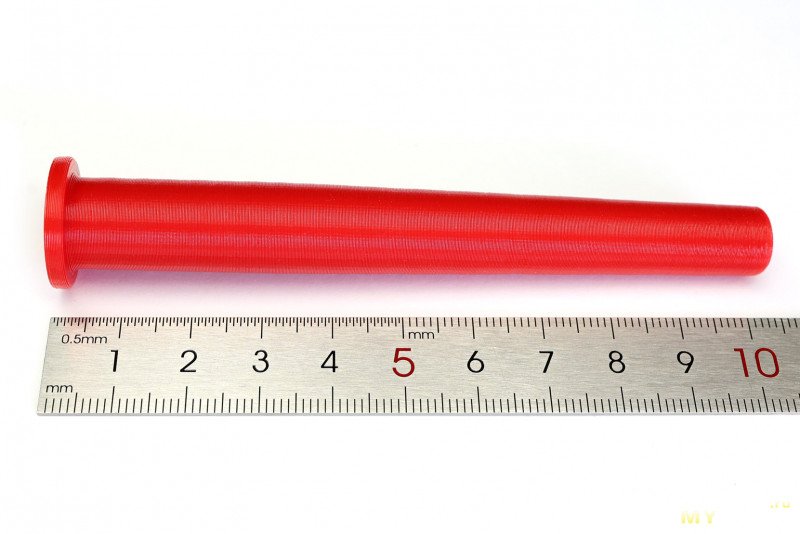

Сначала напечатал гладкий вариант ручки:


Но он оказался скользким, поэтому перепроектировал, и вариант с рёбрами получился очень удобным.

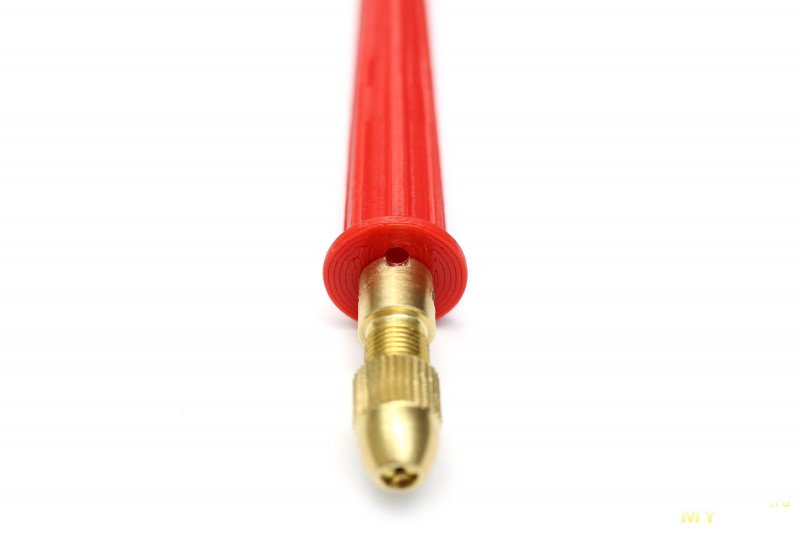

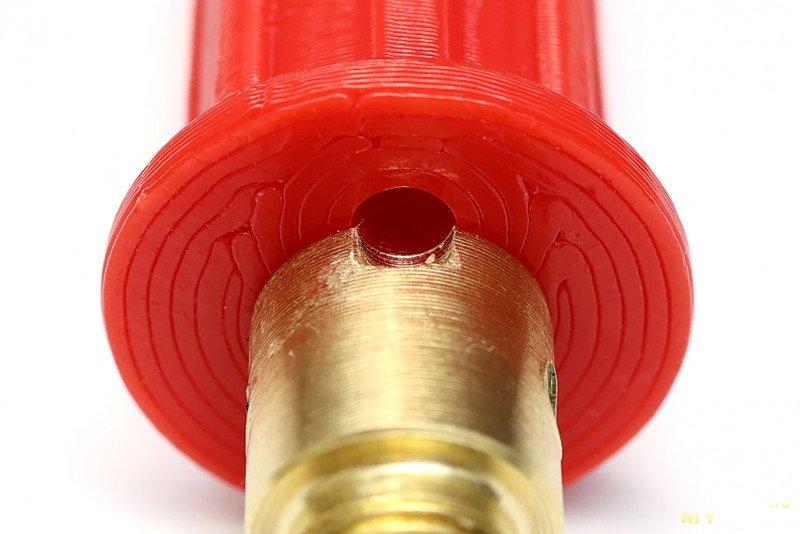

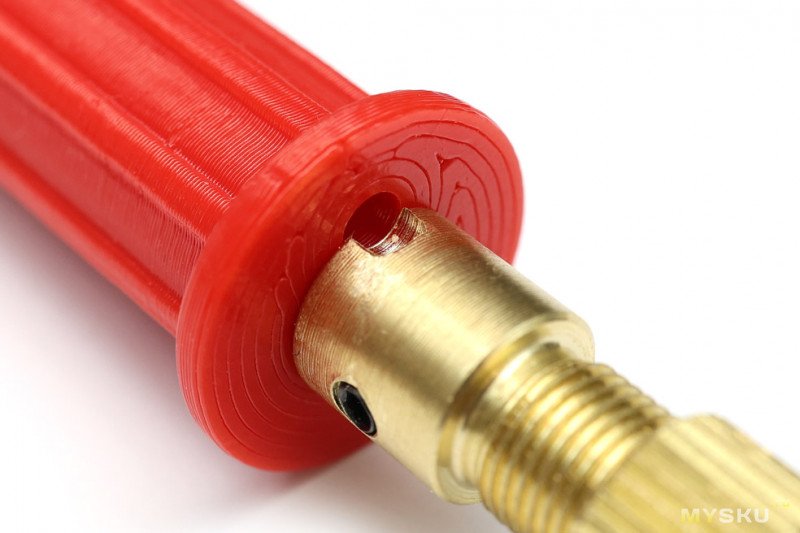

Внутри ручки есть канал для провода. Он не с линейной, а с чуть более сложной траекторией, обходящей вклеенный штифт:

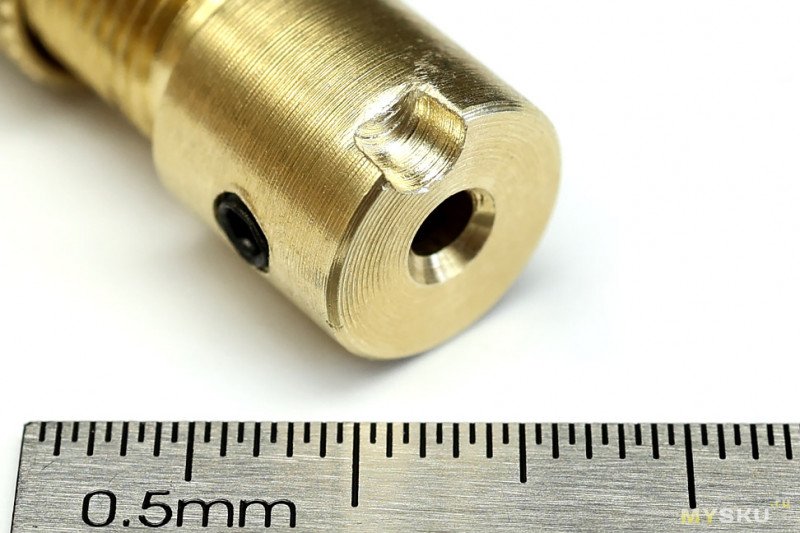

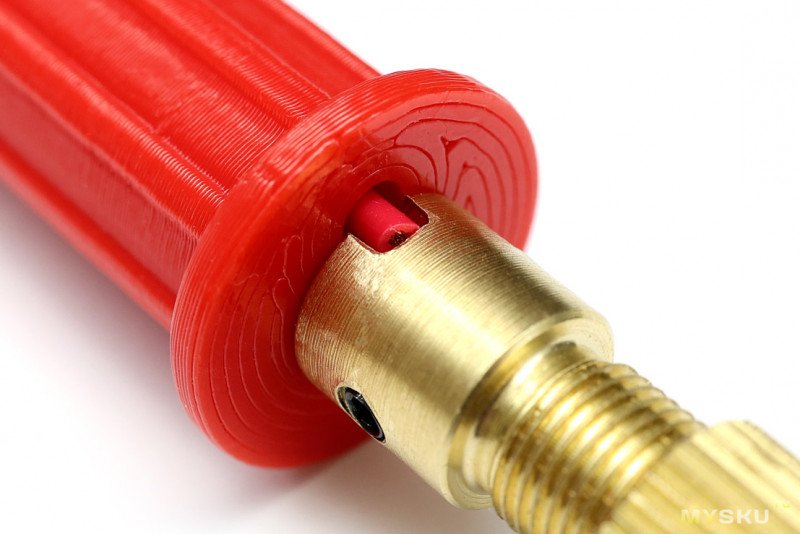

Провод припаивается к патрону, в котором предварительно проточил паз для пайки:

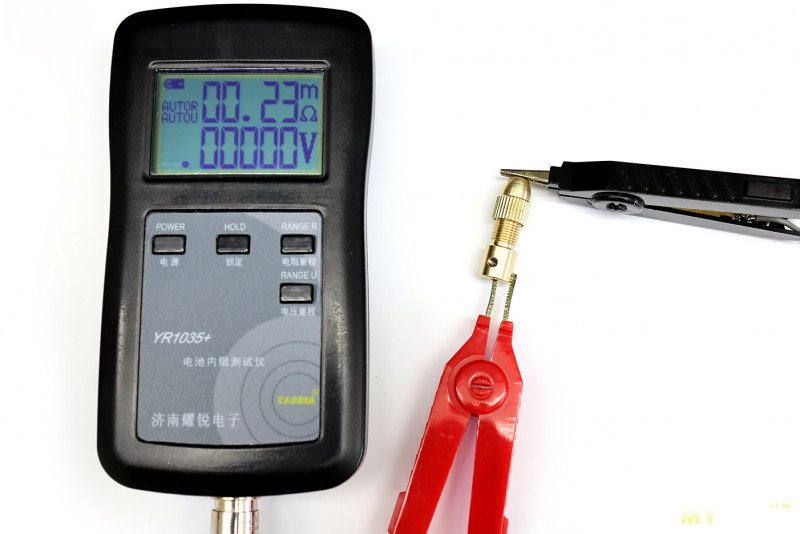

Сопротивление патрона очень низкое, всего 0.23 мОм!


Поэтому общее сопротивление всего щупа будет определяться в основном используемым проводом и в большей степени используемым наконечником.

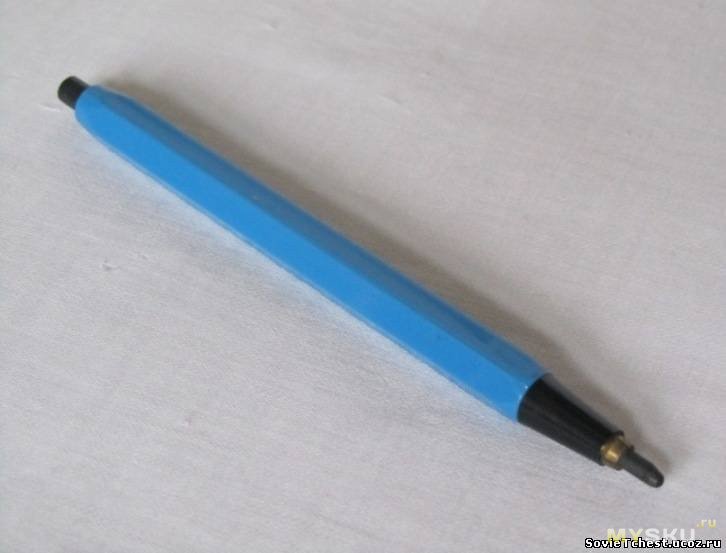

Но низкое сопротивление на самом деле не столь важно для сигнального щупа. Гораздо важнее, что оно стабильное, поскольку в отличие от щупов со сменным наконечниками без всяких зажимов, цанговый патрон зажимает наконечник сильно и надёжно.

Стабильность важнее низкого сопротивления тем, что сопротивление щупов можно обнулить во многих приборах, а вот скачущее сопротивление прибор исправить не сможет.

Но в данных щупах полный порядок с обоими параметрами.

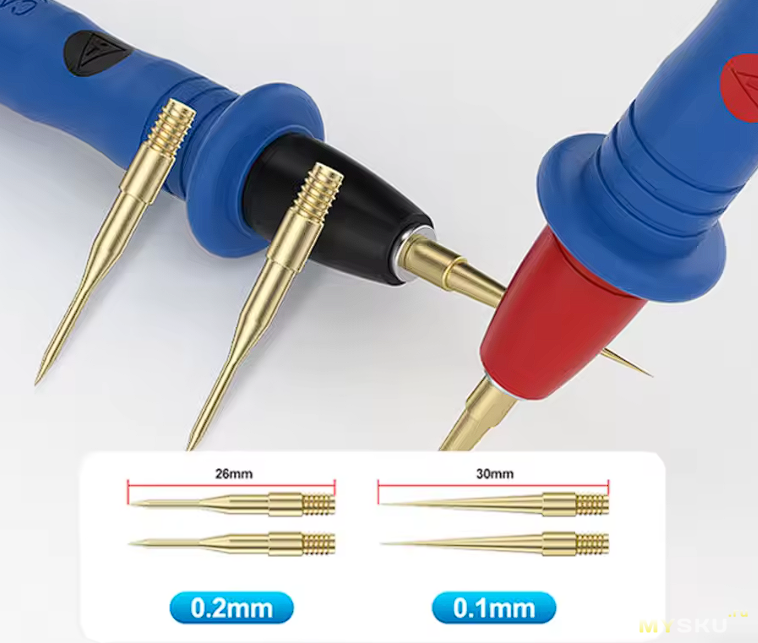

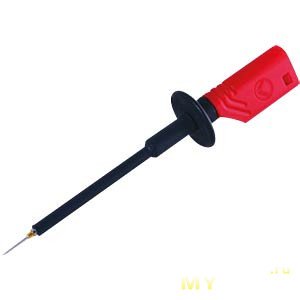

Ещё один плюс этих самодельных щупов в том, что не надо искать фирменные наконечники.

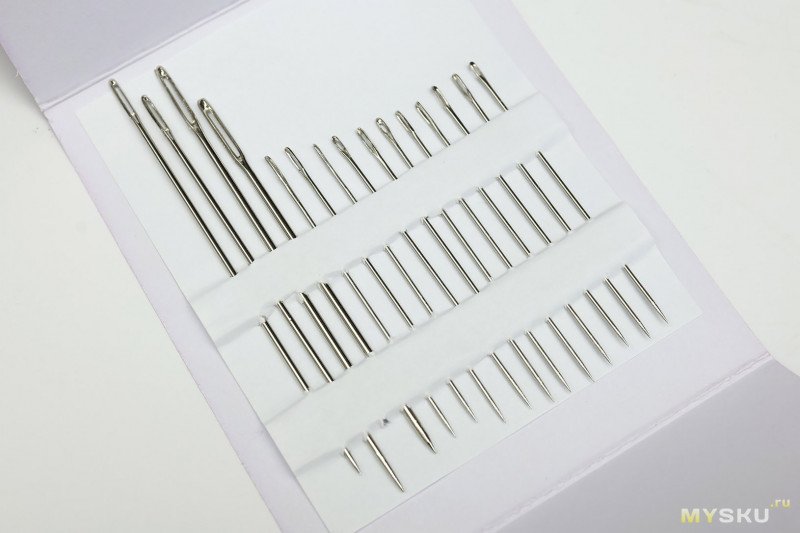

Можно использовать, например, вот такой дешёвый отечественный набор швейных иголок в качестве наконечников. И там отличая прочная нержавейка, хорошая заточка, да ещё и разные размеры и всё это почти даром:

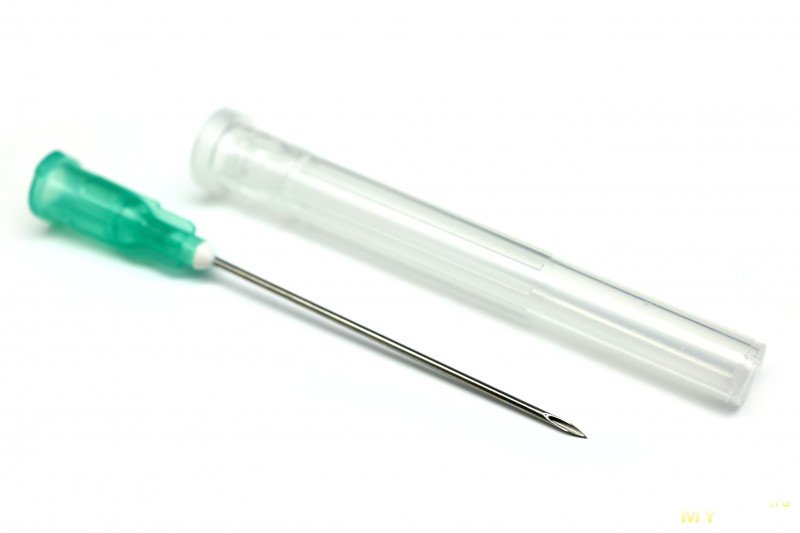

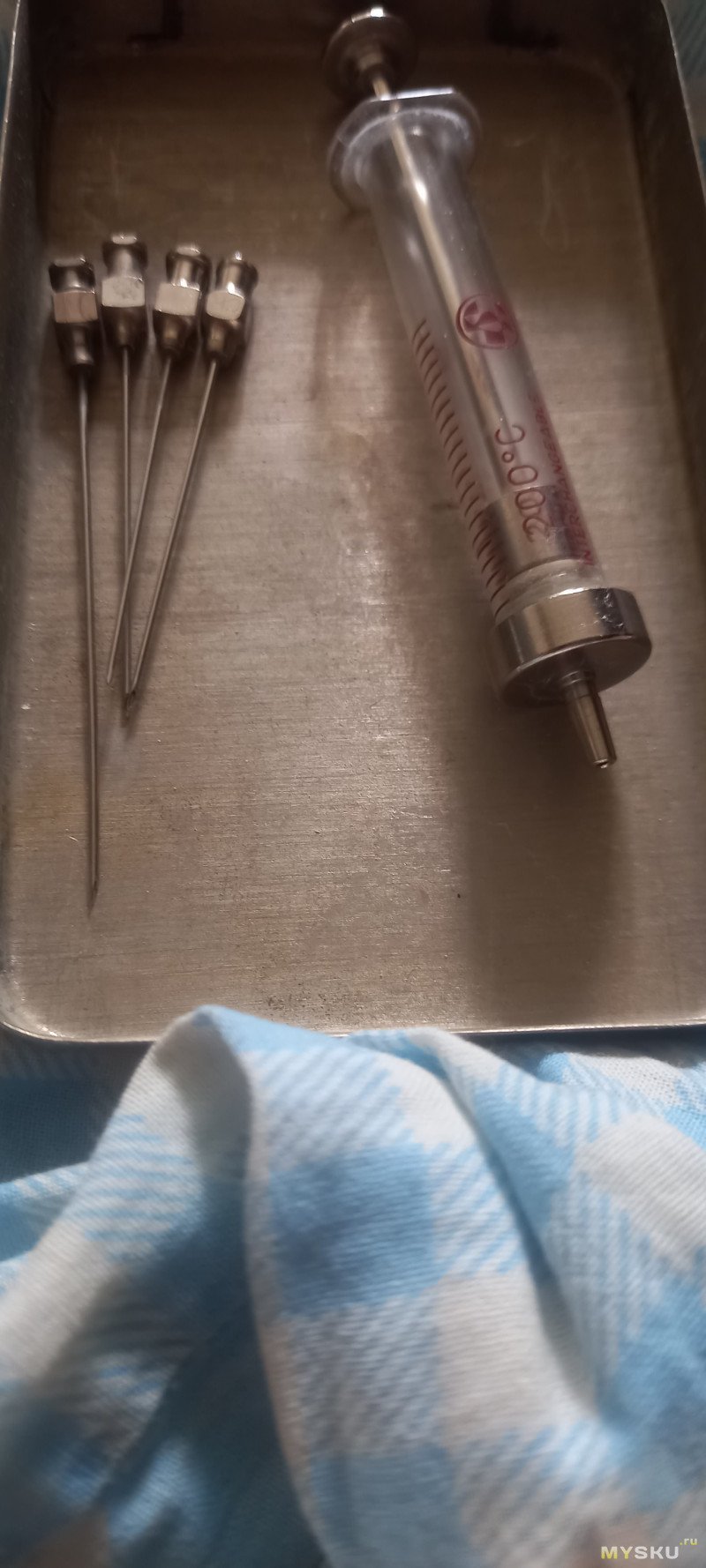

Так же можно использовать иголки от шприцев:

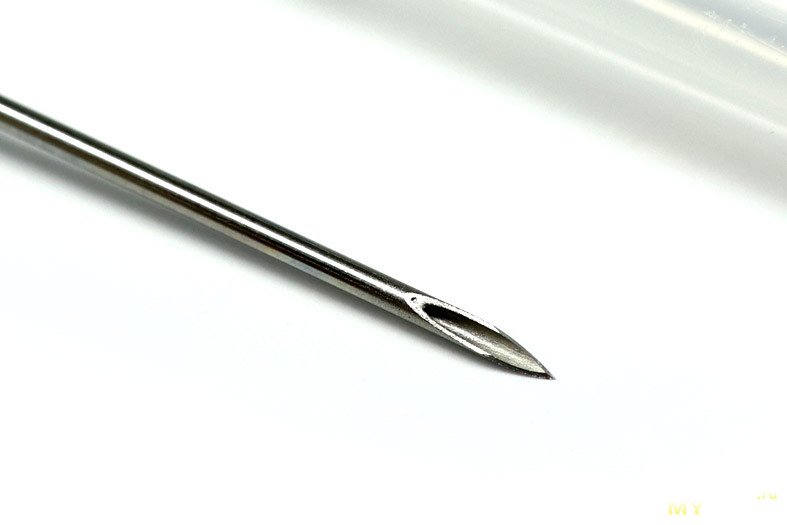

В них заточка ещё острее, но металл, по ощущениям, заметно мягче швейных.

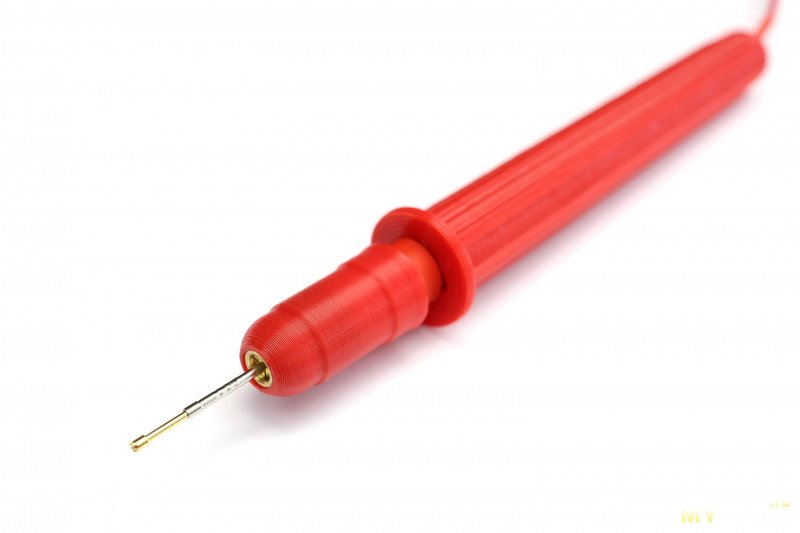

Можно, при желании, использовать разные Pogo pin в качестве наконечника:

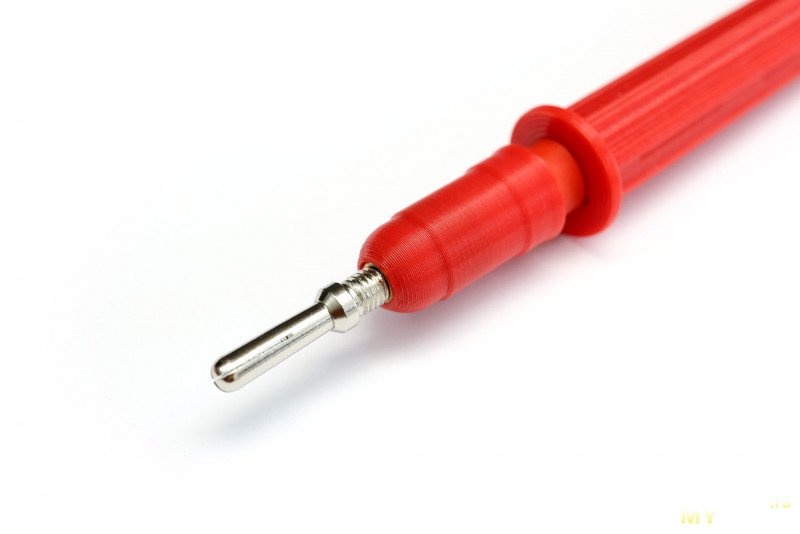

Или вообще банан:

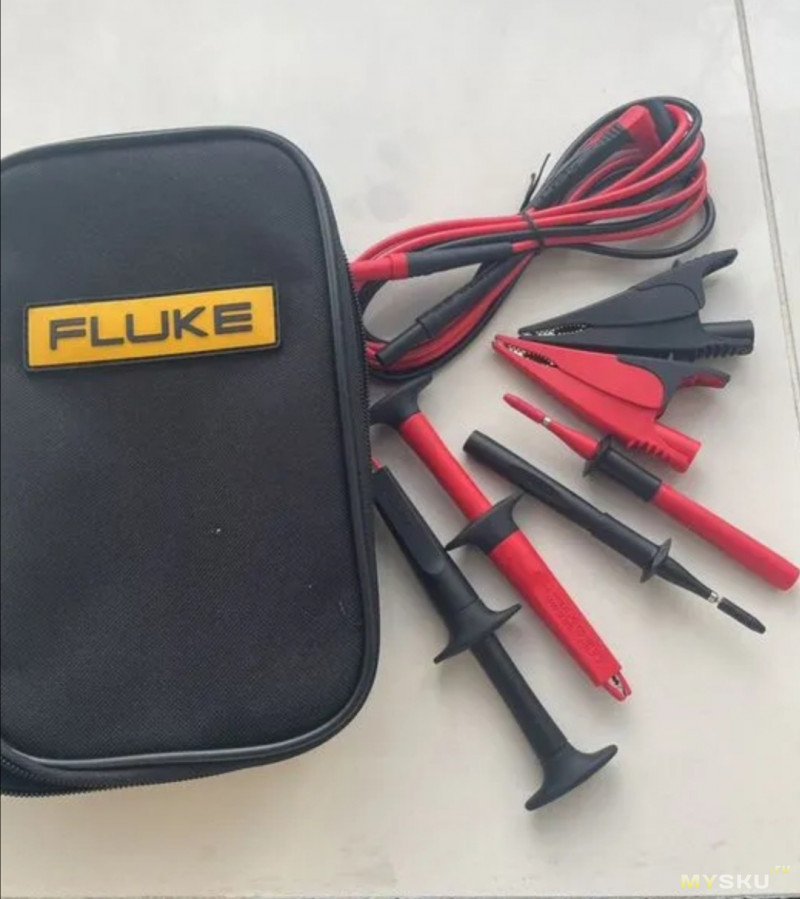

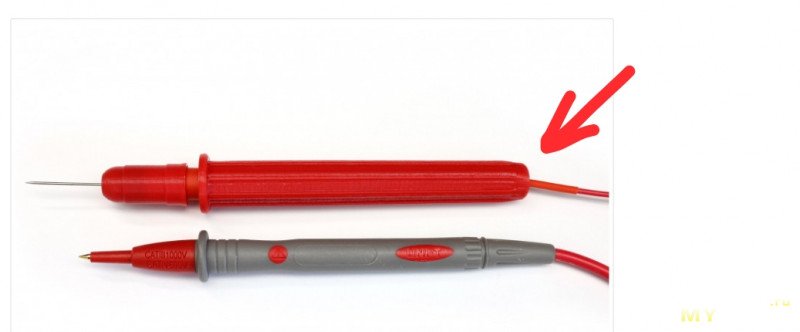

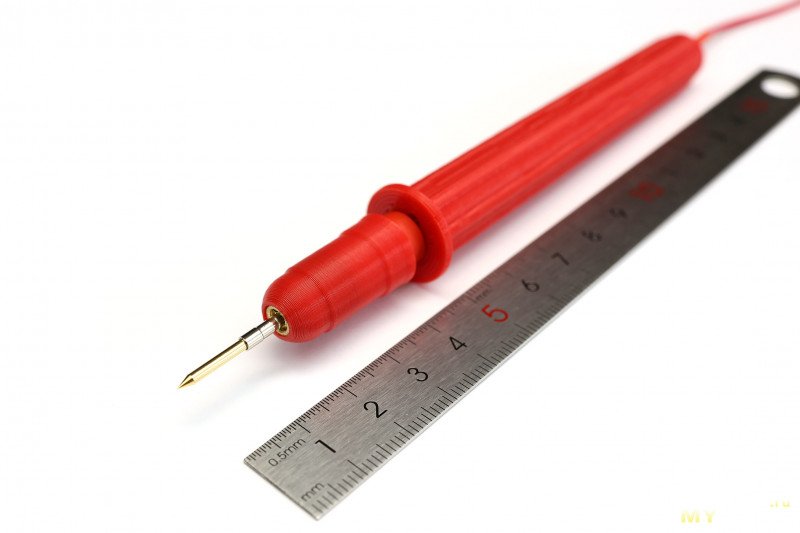

В общем щупы получились универсальными, хотя, конечно, не самыми компактными. Но и не сказать, что прям гигантские. Вот они по сравнению с обычными, без сменных элементов, комплектными к мультиметру щупами:


Да, чуть больше, зато вся эта конструкция получилась разборной. Без проблем можно заменить не только наконечник, но и провод и патрон.
