Инверсия инверсного ЖК экрана. Часть 2.

Недавно делал обзор, как по-быстрому, без дополнительных покупок, сделать нормальным плохо читаемый инверсный ЖК экран. Но у этого способа есть пара небольших недостатков, которые и устраним.

---

Коротко напомню.

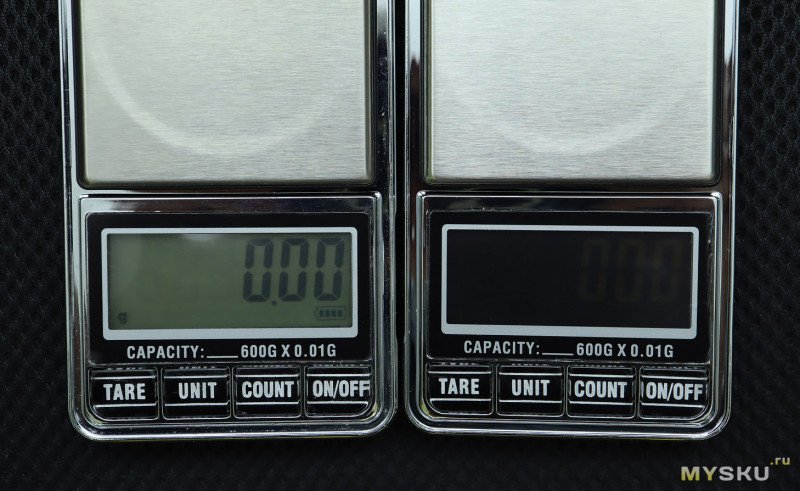

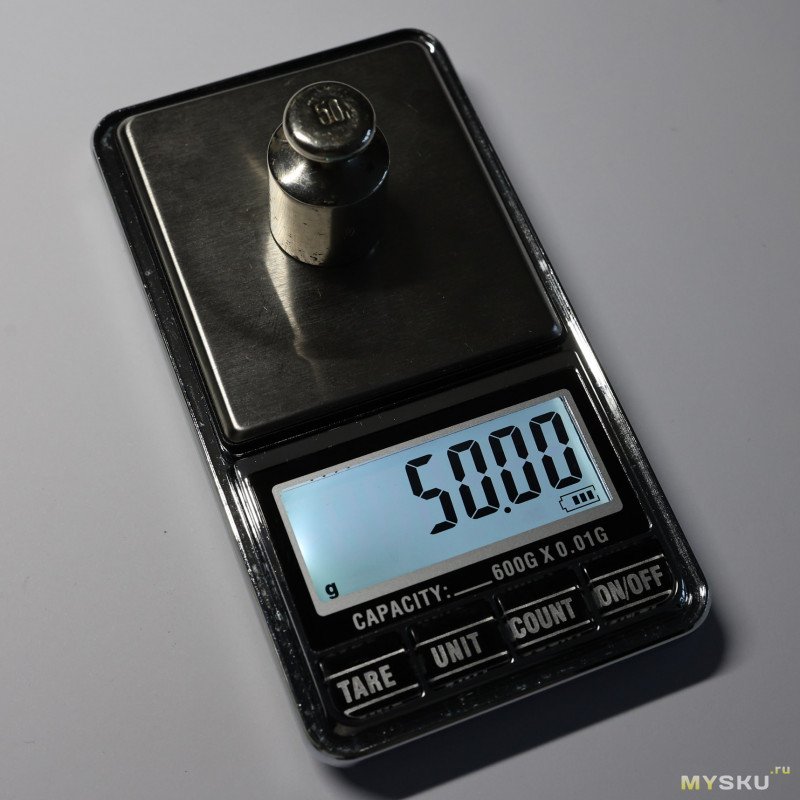

Сняв и перевернув поляризационную плёнку на экране, получил левый вариант из правого:

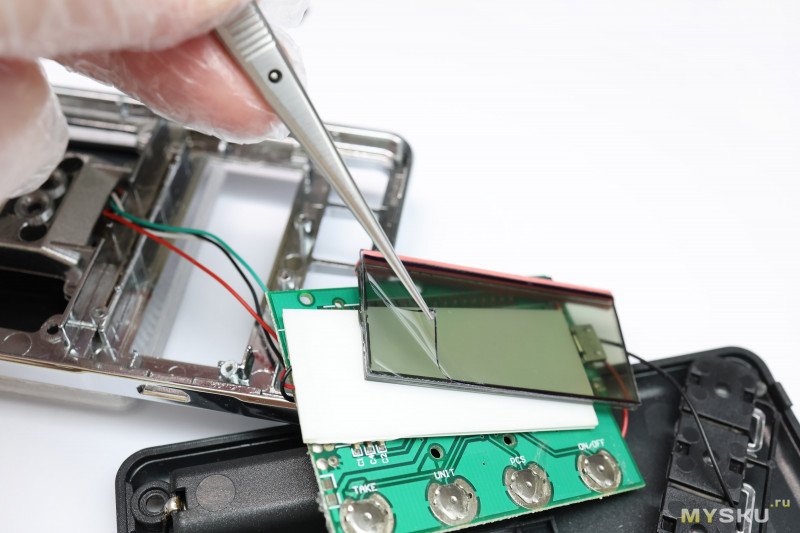

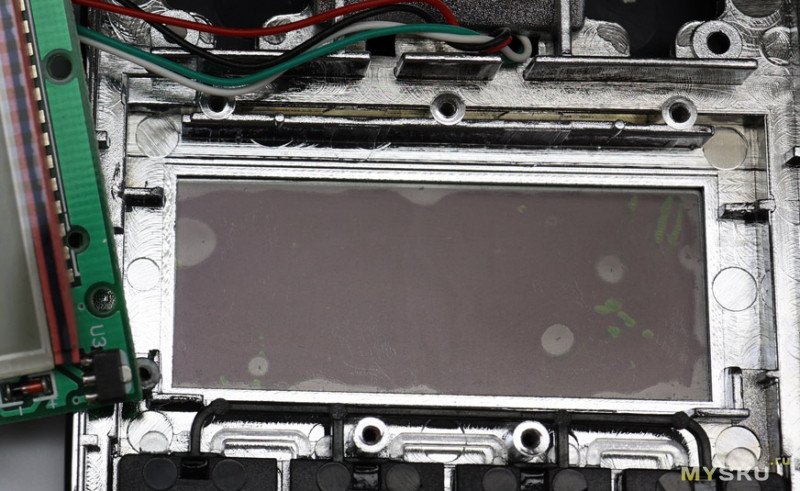

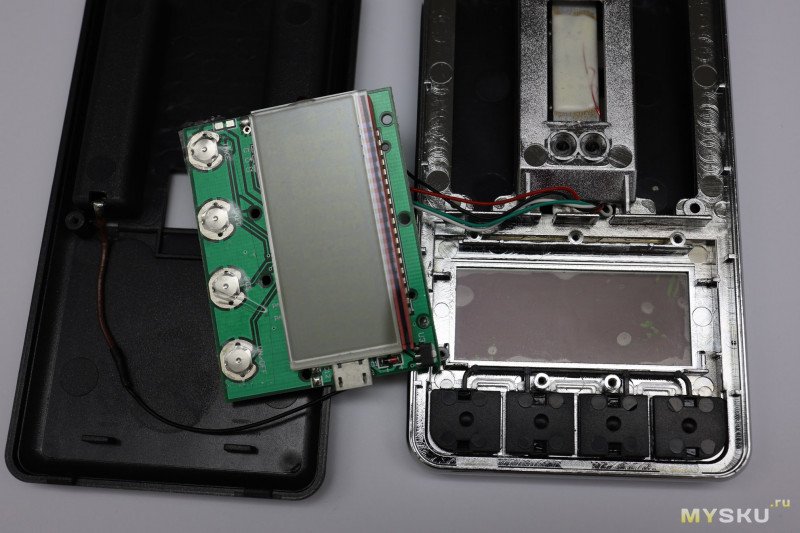

Вроде всё хорошо. Но клеевой слой поляризатора получился наверху, что со временем приведёт к налипанию на него пыли. Можно на него наклеить другую плёнку, или приклеить к плёнки корпуса устройства, что я со временем и сделал. Но наклеить без пузырей его никак не получалось:

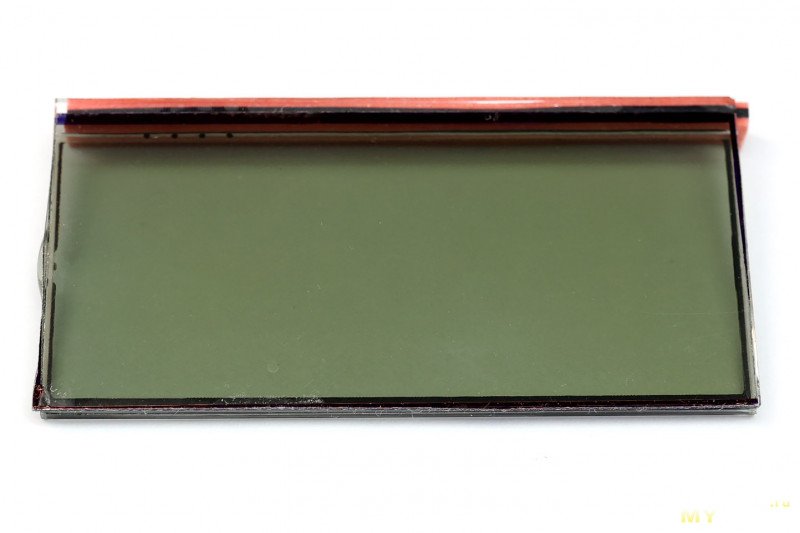

Кроме того, хотя плёнка и экран находятся близко, всё же между ними есть небольшое расстояние, заполненное воздухом, это немного увеличивает размазанность символов.

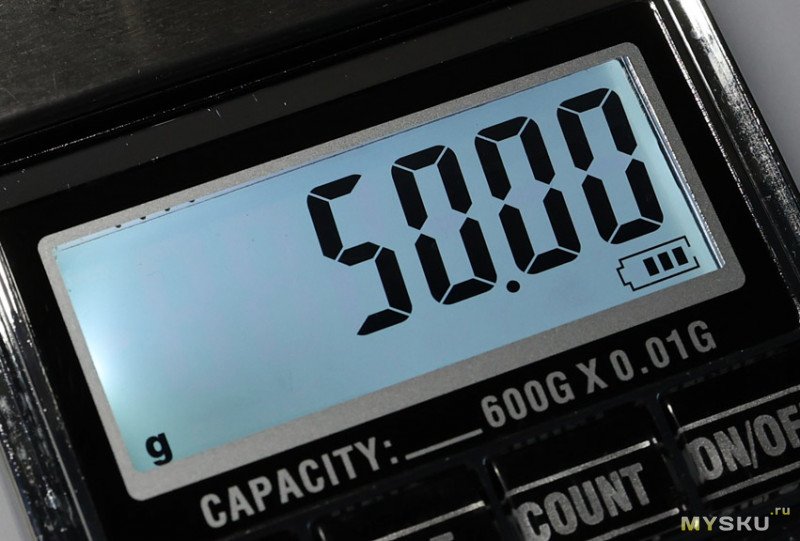

Оба этих недостатка в обычной жизни практически незаметны (cм. самое первое фото статьи), но всё равно хотелось их устранить.

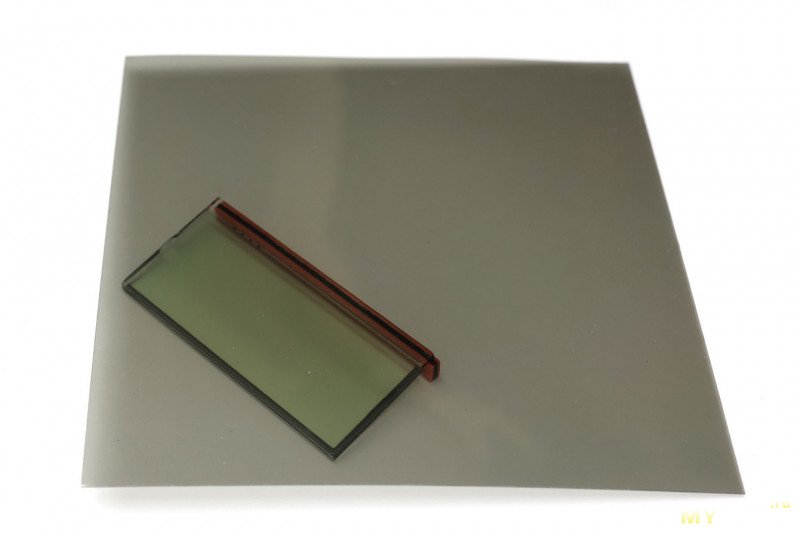

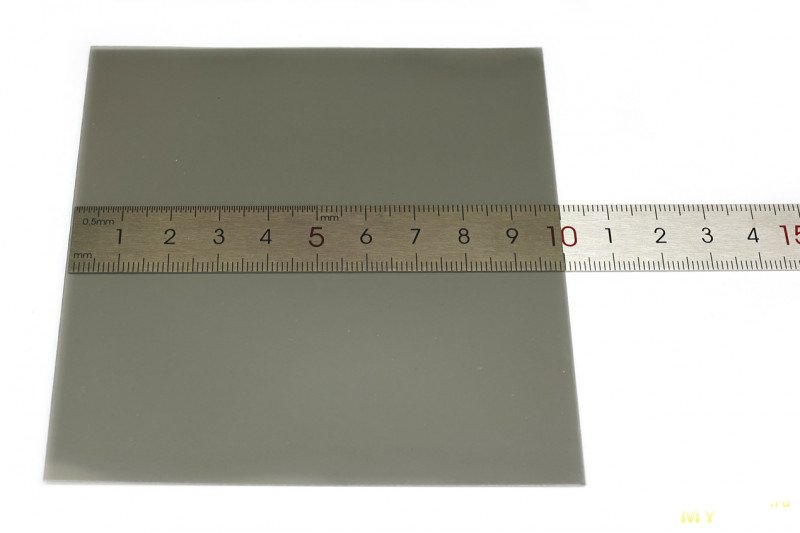

Для этого я купил кусок поляризационной плёнки, чтобы из неё вырезать фильтр с правильным положением клевого слоя — к экрану.



Тут нужно отметить, что поляризаторы бывают с линейной поляризацией и с круговой. Они не взаимозаменяемы. Круговая чуть сложнее и у неё больше световых потерь, но она меньше чувствительна к углу просмотра. Например, если у вас 3D телевизор с линейной поляризацией и пассивными очками, то даже небольшой поворот головы относительно оптимального положения приведёт к сильному нарушению правильного отображения. Круговая же поляризация позволяет крутить голову в больших пределах мало влияя на изображение.

На простых экранах, как у меня на весах, используется линейная поляризация, такой поляризатор и нужно искать, но без небольших неприятностей, всё равно не обошлось.

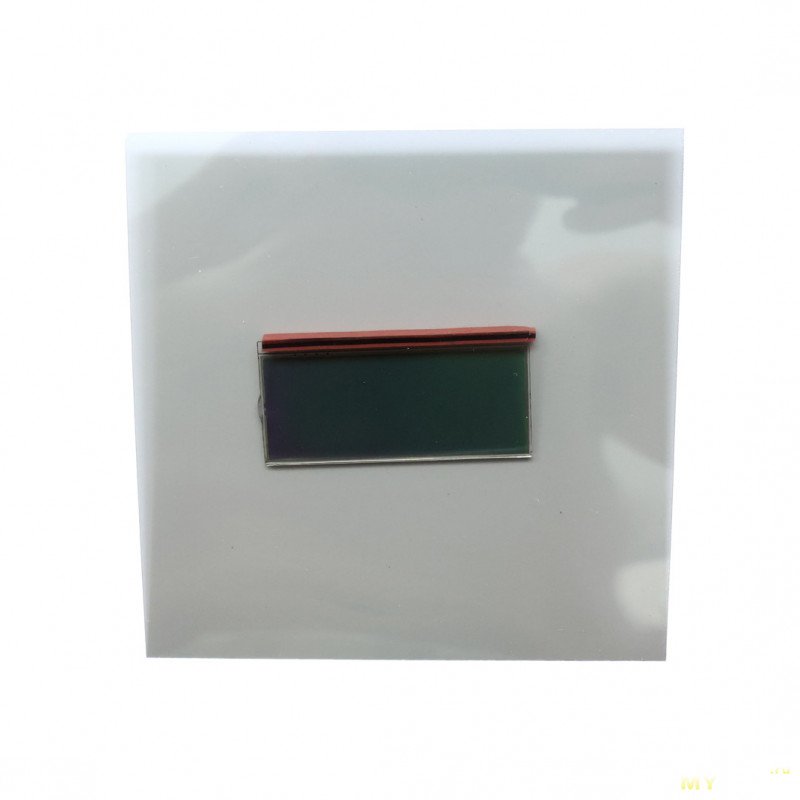

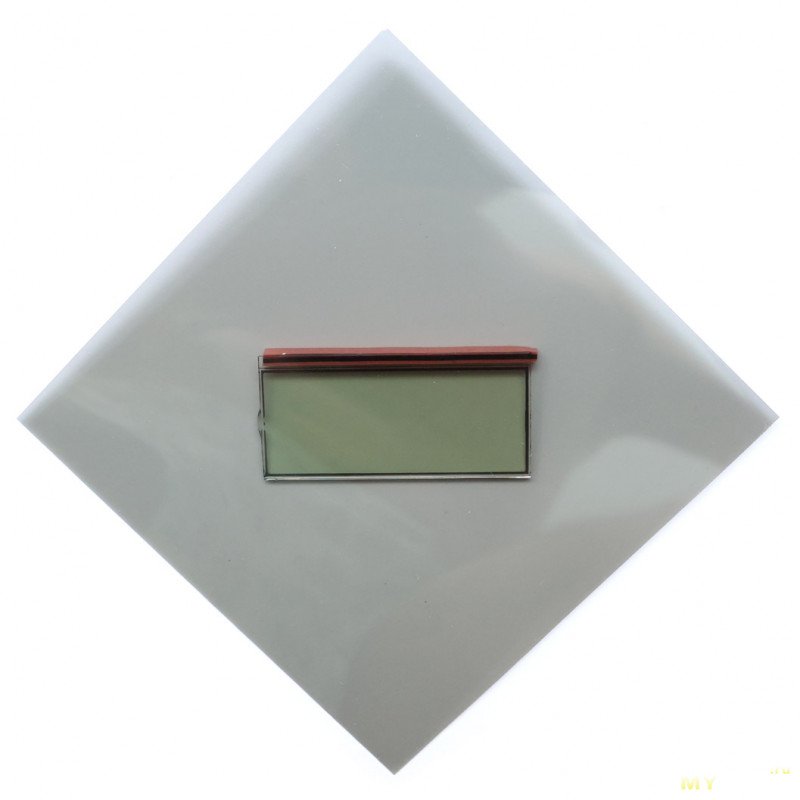

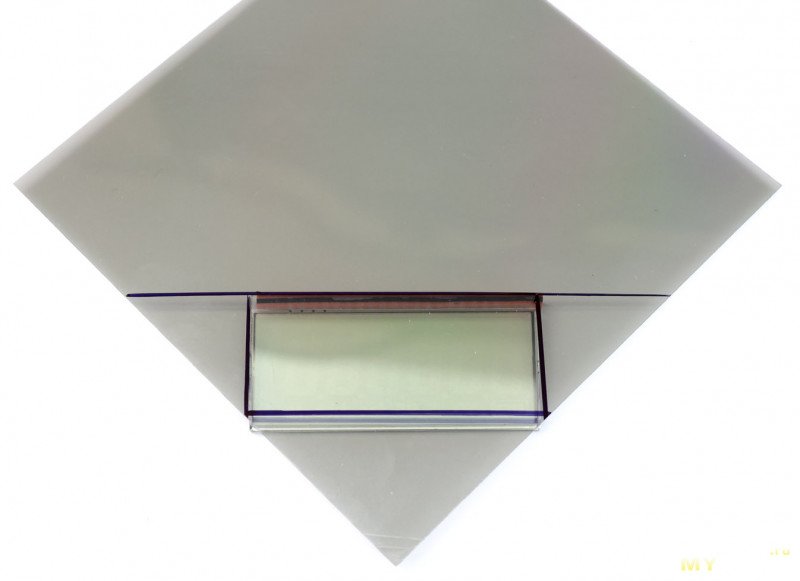

Направление поляризации экрана и сторон куска купленного поляризатора отличаются на 45 градусов:

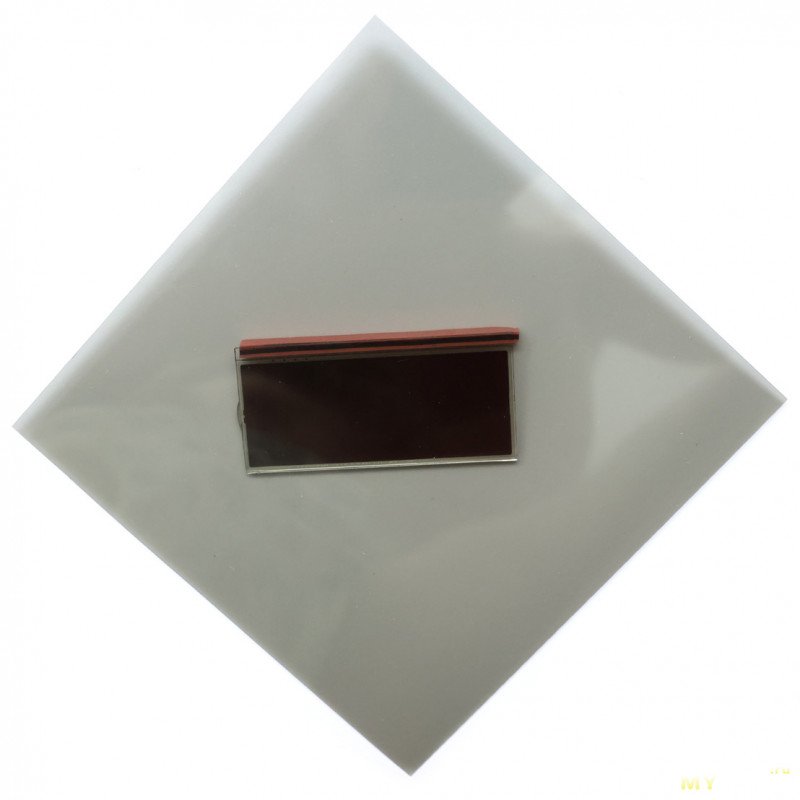

В результате получается много потерь при вырезании нужного кусочка:


Ладно, останутся для оптических опытов.

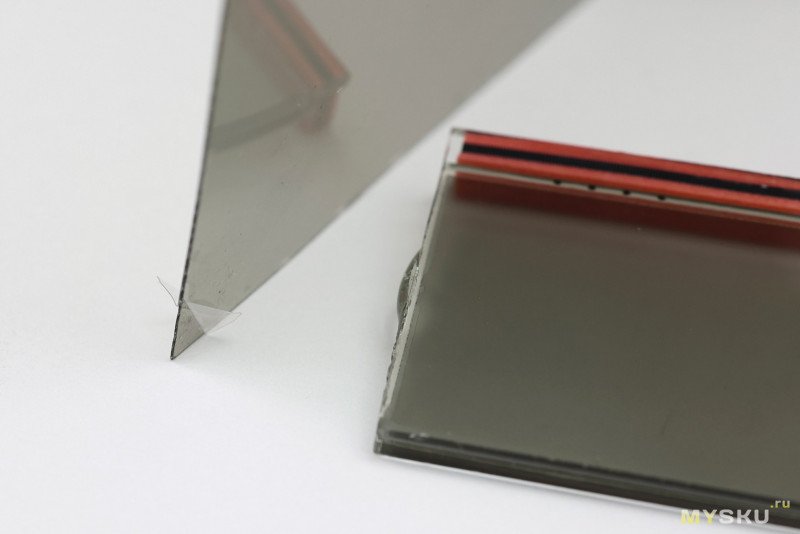

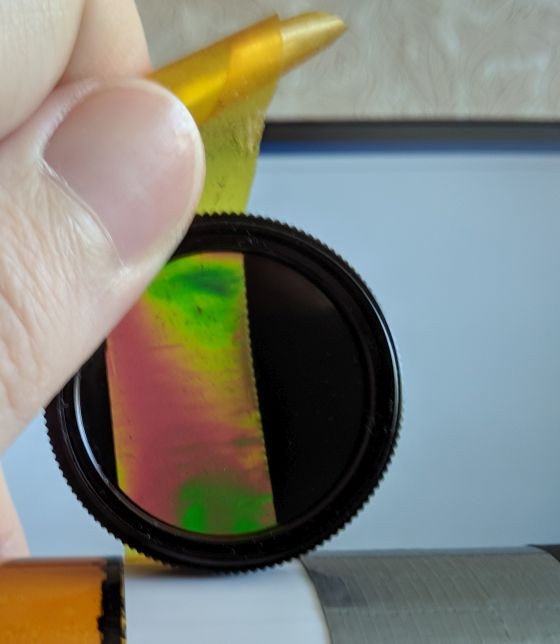

Теперь, чтобы приклеить вырезанный фильтр к экрану снимаем одну из защитных плёнок:


Но какую, понять трудно, поскольку клеевой слой так себе, значительно слабее родной плёнки.

Но и такую наклеить без пузырей без опыта не очень просто. Обычно в этом помогает мыльный раствор. Но при небольшом опыте, он может попасть на сверхтонкие прозрачные проводники экрана и привести к их коррозии. Рисковать не хотелось, поэтому я использовал изопропиловый спирт. В результате получилось наклеить практически без пузырей и ничего не повредить:


Дальше снимаем вторую защитную плёнку. Работать, кстати, после того как вырезали нужный кусок фильтра, рекомендую в перчатках, чтобы не заляпать всё «пальчиками»:


Проверяем результат.

Пузырей нет, резкость увеличилась, пыль налипать тоже не будет:





Перед покупкой плёнки я боялся, что снизится контраст из-за непонятного качества этой плёнки, но по ощущениям контраст точно не стал меньше. Разочаровал только слабый клеевой слой.

Ссылка на поляризатор с клеем.
Поляризатор без клея (для тех, кто не уверен в своих силах приклеить без пузырей).

Ну и тут должна быть пометка, что поляризационную плёнку можно совершенно бесплатно получить в ЛЮБОМ компьютерном сервисе (или помойке возле него) с неисправного монитора или ноутбука.
Но поскольку я таких сервисов и помоек возле них не знаю, то точные адреса спрашивайте у авторов этих советов в комментариях.

Ну и на этом у меня всё, всем спасибо!
