Универсальная ручка-держатель для инструмента. Ещё одна.

Ранее я делал обзор на самодельную универсальную ручку-держатель для инструмента.
Она получилась достаточно крупной из-за используемого патрона. И несмотря на то, что он умеет зажимать инструмент диаметром меньше 1 мм, работать с таким мелким инструментом такой большой ручкой не очень удобно. Поэтому я решил сделать аналог покомпактнее, заодно устранив ещё несколько недостатков первой версии.

---

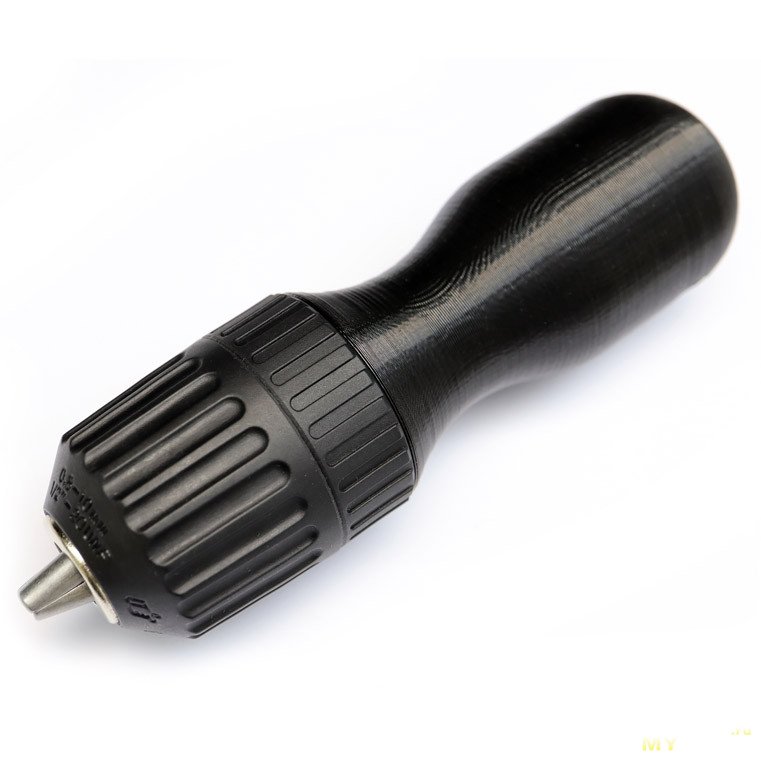

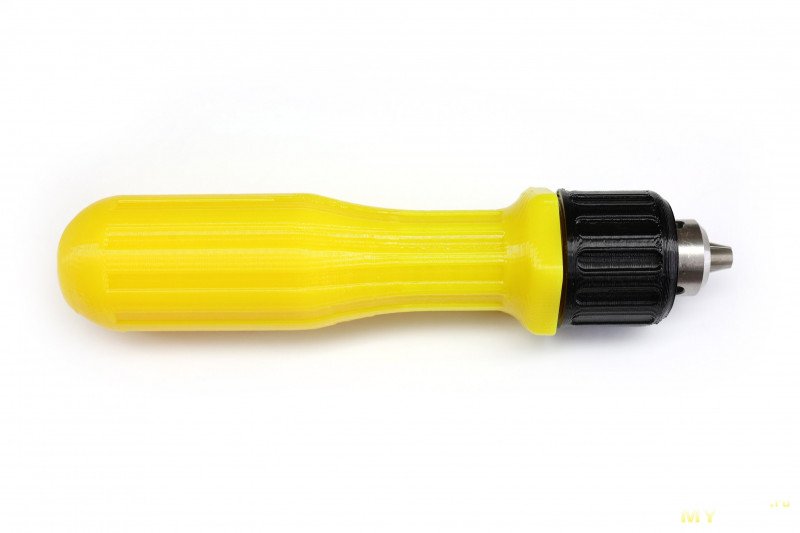

Вот первая версия, какие же были у неё недостатки?


Во-первых, хотя я и рассчитывал, что крупная ручка будет удобная и цепкая, жёсткий PETG пластик не даёт в полной мере это ощутить.

Во-вторых, было самонадеянно положиться на маленькие рёбрышки патрона, как защиту от скатывания. Нужно что-то посерьёзнее.

Поэтому новую версию я решил печатать из мягкого пластика и спроектировать на ней шестигранник для защиты от скатывания. Ну и добавлю неровностей на поверхности для цепкости в руках.

Но для начала надо подобрать подходящий патрон.

Вообще мне хотелось патрон в пластиковой оболочке, как на первой версии, чтобы не повреждать железкой всё вокруг при неаккуратном обращении или падении ручки.

Но из подходящих по размеру я таких не нашёл.

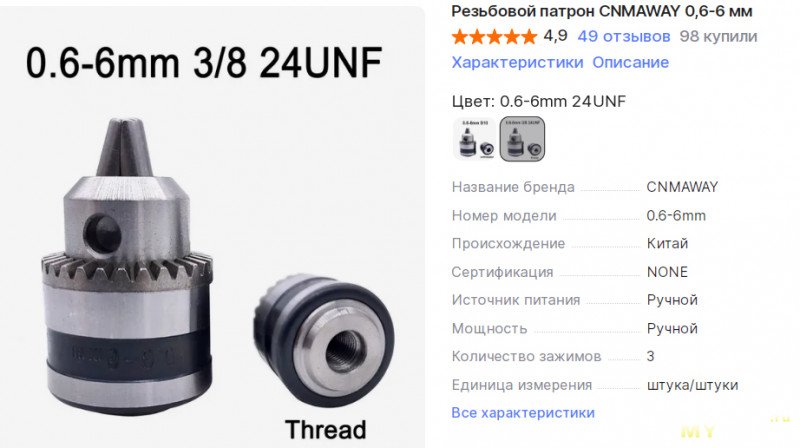

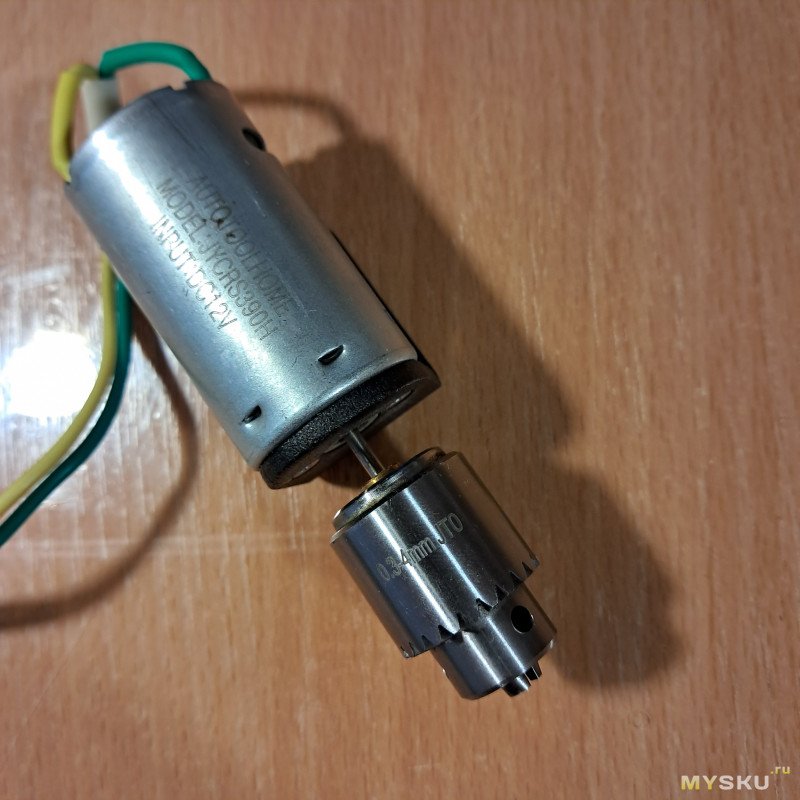

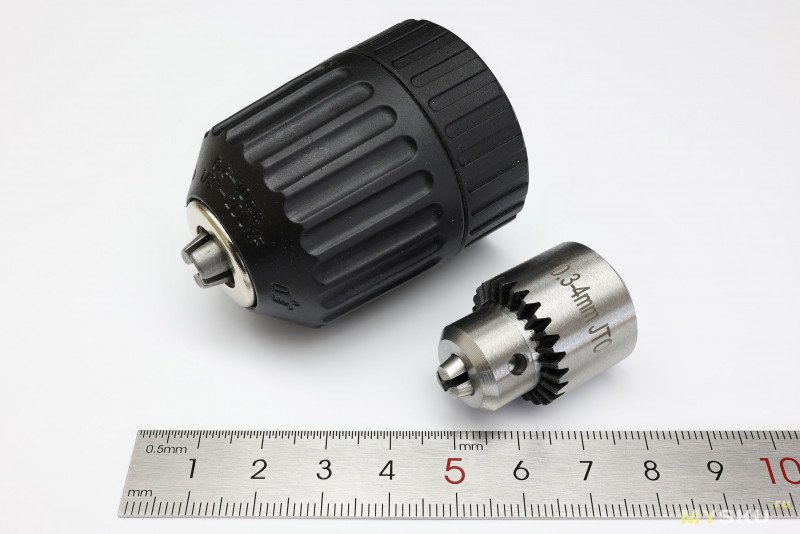

Зато нашёл вот такой малюсенький, это он в сравнении с патроном из первой версии:


При этом это полноценный патрон, а не как урезанные версии, которые работают только на закручивание и работают так себе.

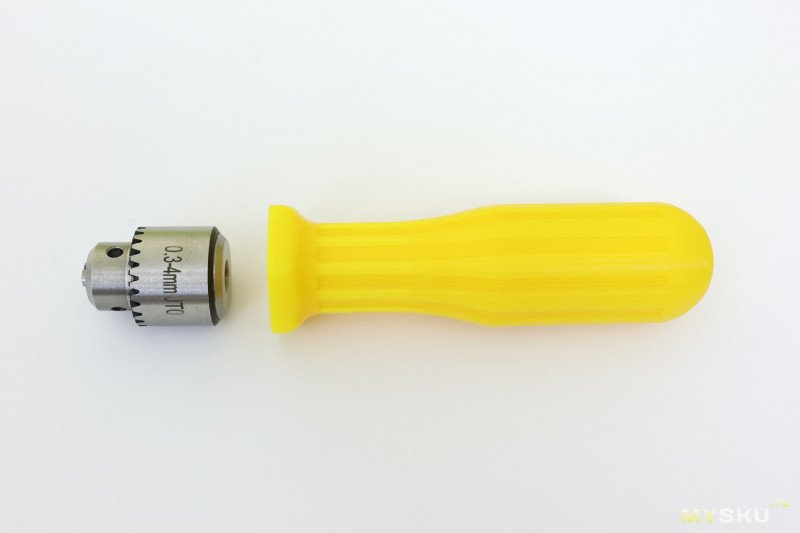

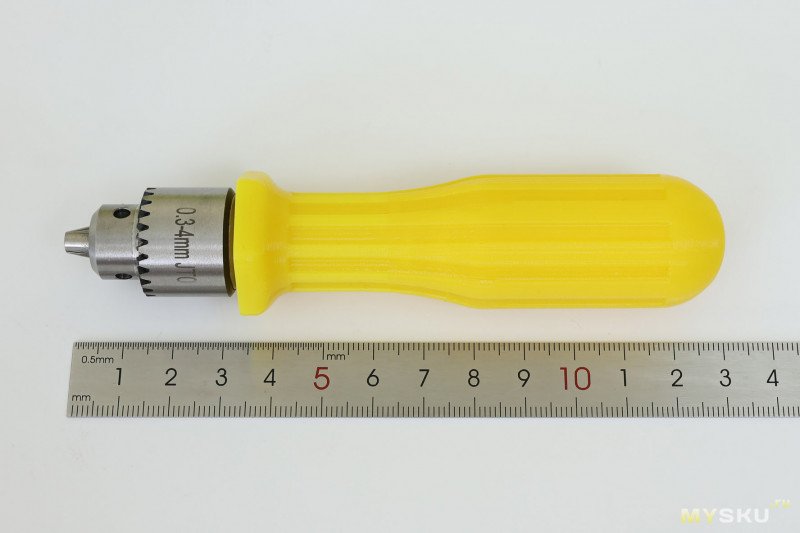

Дальше я спроектировал в соответствии с описанными ранее доработками новую ручку:


Тут и шестигранник от скатывания и рёбрышки против скольжения в руке.

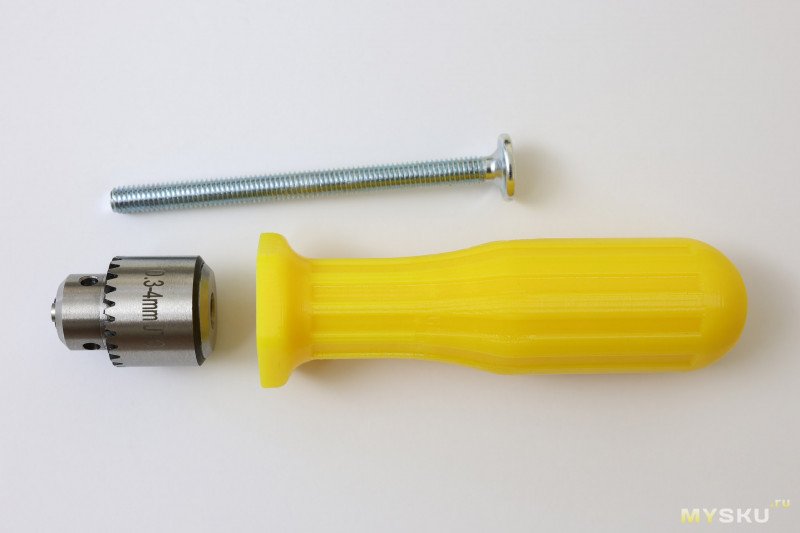

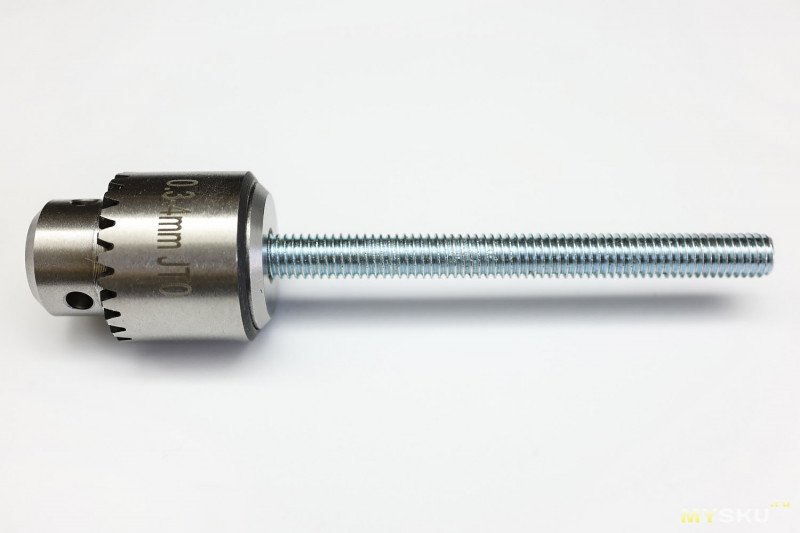

Чтобы соединить ручку с патроном, я взял винт от использованной катушки с пластиком:

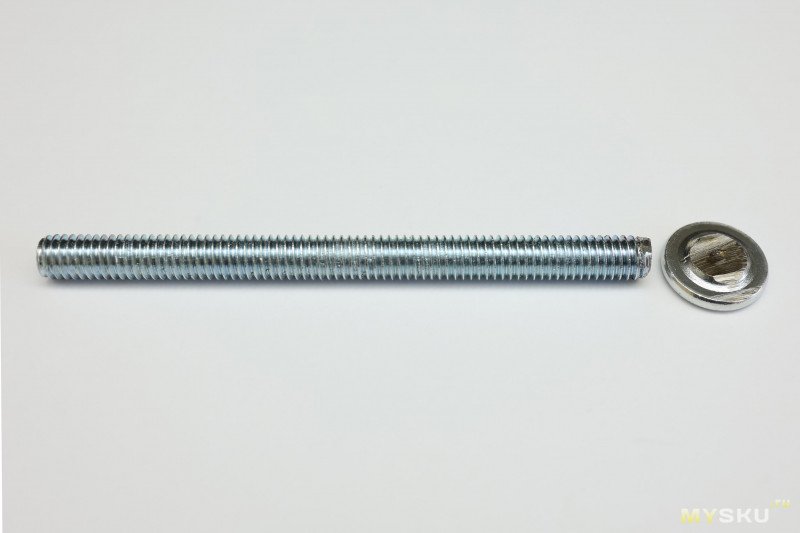

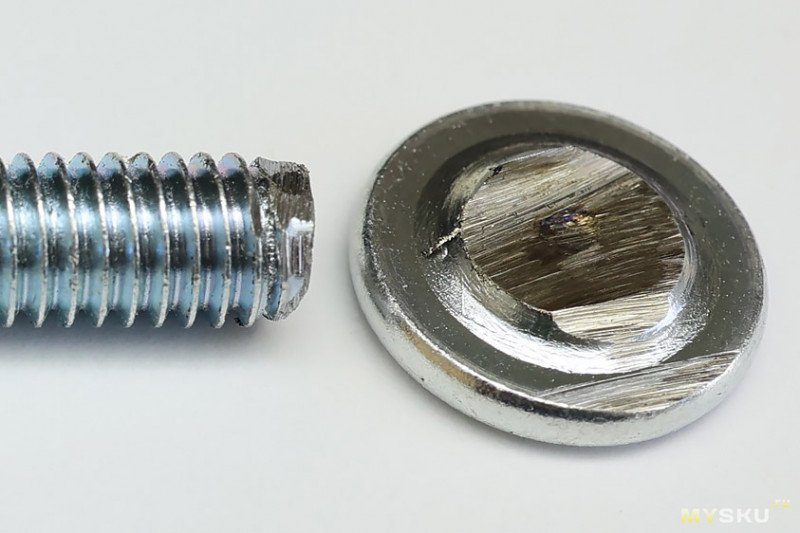

Головку спилил, чтобы получилась шпилька:




Поскольку полиуретан, из которого распечатана ручка, относительно гибкий, то шпилька будет не только соединять патрон и ручку, но и будет являться несущей конструкцией, предотвращающей изгиб ручки.

Но полиуретан не только гибкий и мягкий, но ещё и клеится так себе. Так что надёжно склеить шпильку и полиуретановую ручку не так-то просто, поэтому там нужно обеспечить больше механическое удержание.

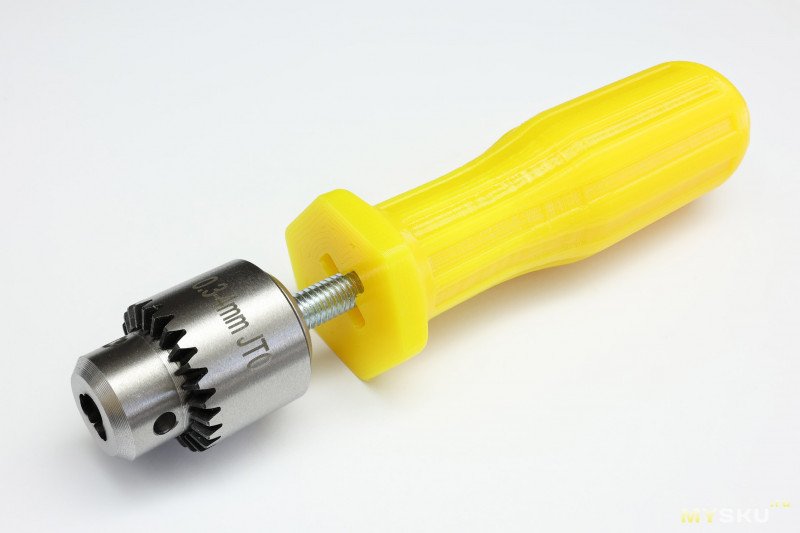

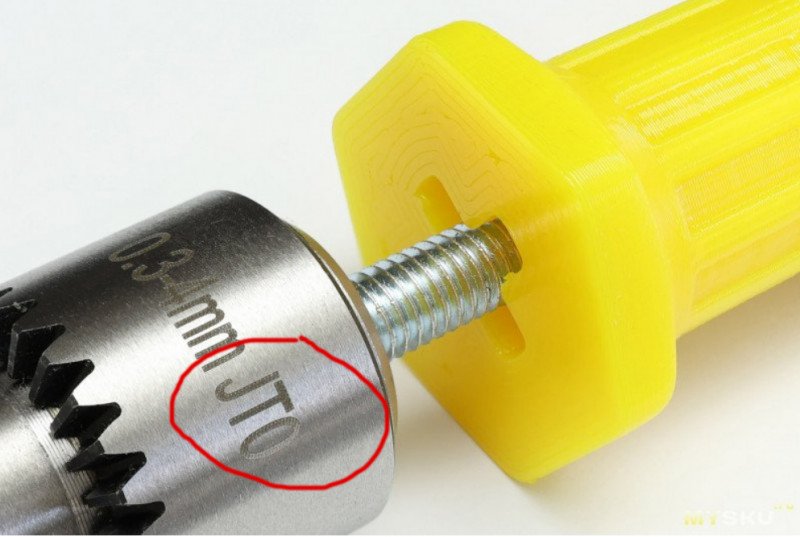

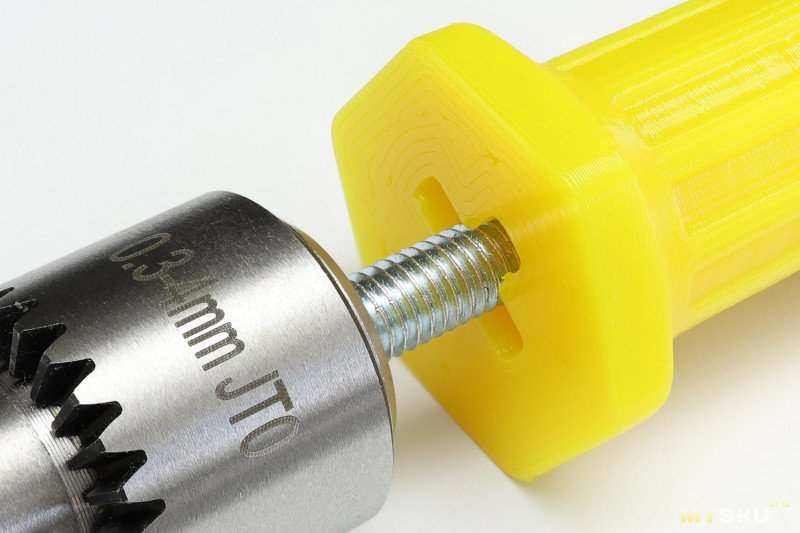

Для этого отверстие в ручке под шпильку сделал не цилиндрическое, а крестом:



В результате фиксация от вращения должна быть надёжной.

Особая фиксация от выдёргивания не требуется, поскольку большое выдергивающее усилие для этой ручки не планируется. Поэтому ничего специально не делал, вполне хватит естественной слоистости 3D печати.

Заливаю в отверстие ручки эпоксидку, смазываю ею же шпильку и соединяю всё вместе. Готово:

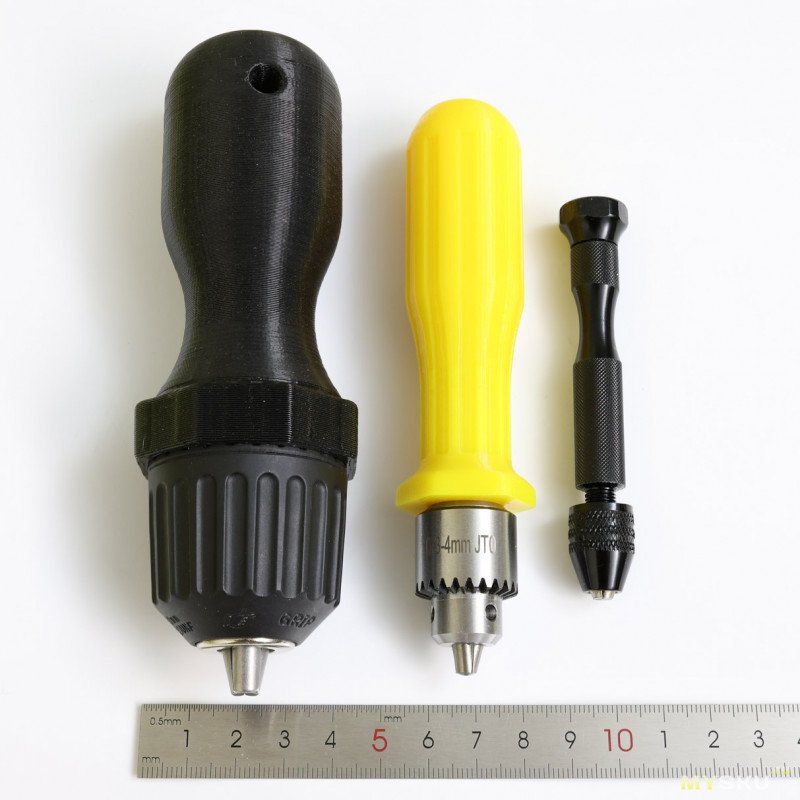

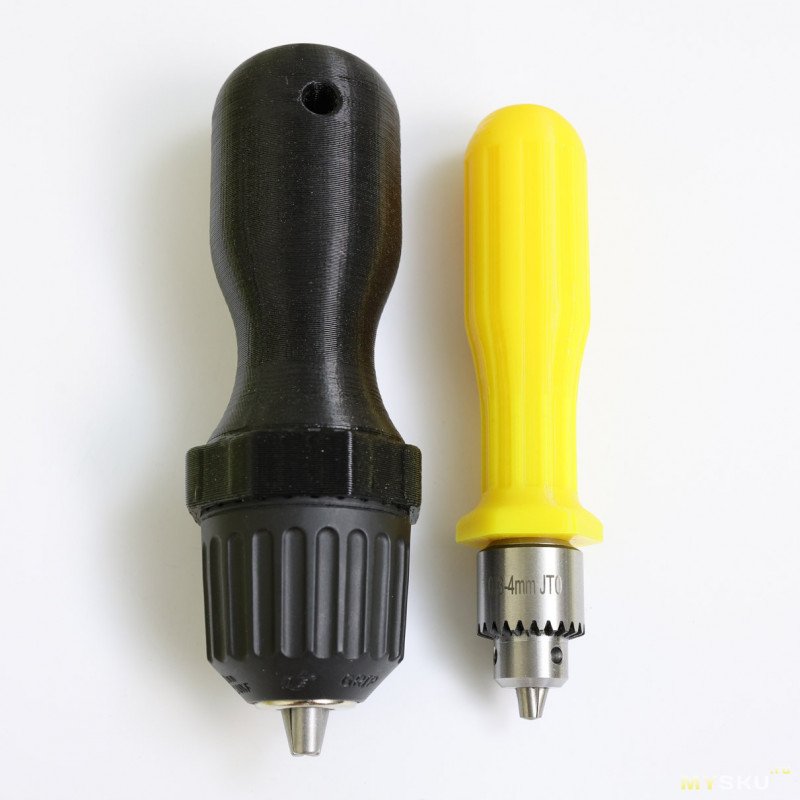

Ну и для сравнения фото с первой версией, для которой я отдельно распечатал мягкий шестигранник против скатывания и для амортизации:

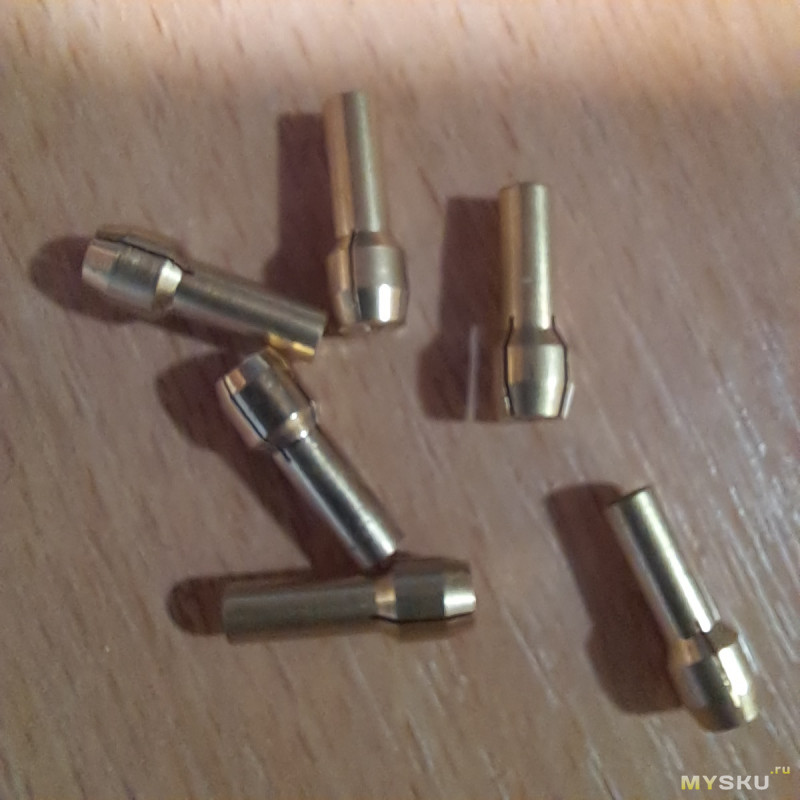

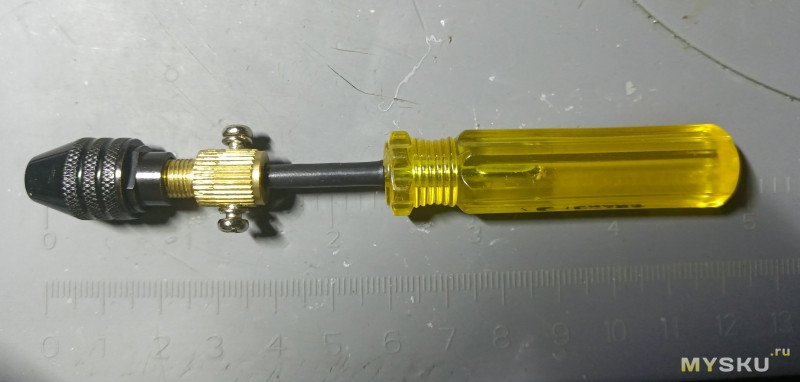

Ещё у меня есть подобная штука с Али, только совсем мелкая:


Тут совсем трэшовый патрон. Работает только на закручивание и работает абы как. То перекосит, то закусит, но для каких-то применений сойдёт.

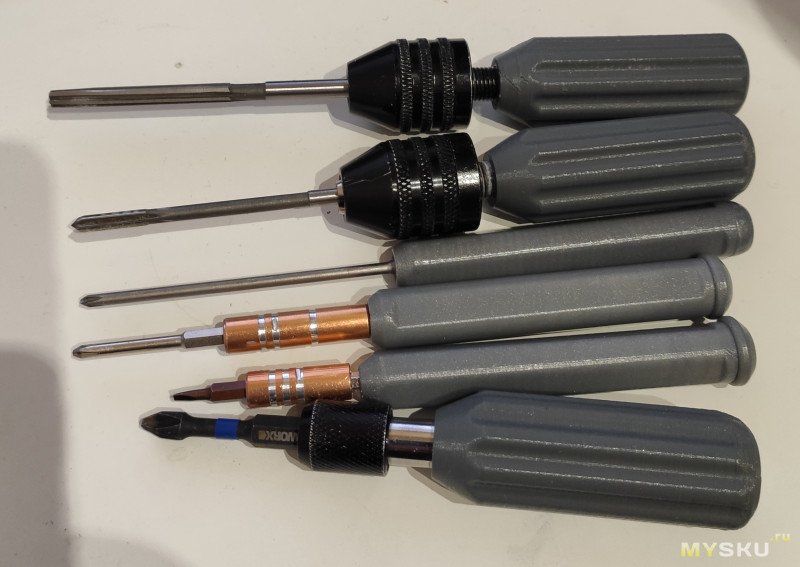

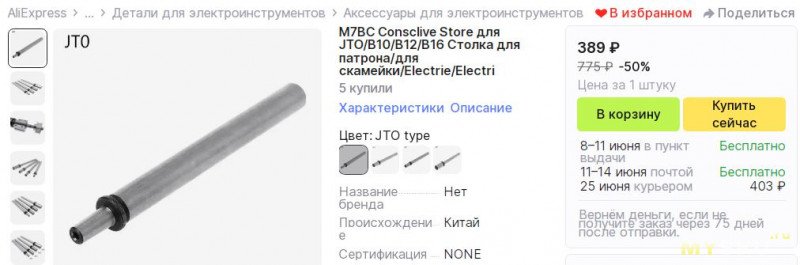

На самом деле ручку с патроном как у меня тоже можно найти на Али. Но мне их варианты не приглянулись, и я решил сделать свой.

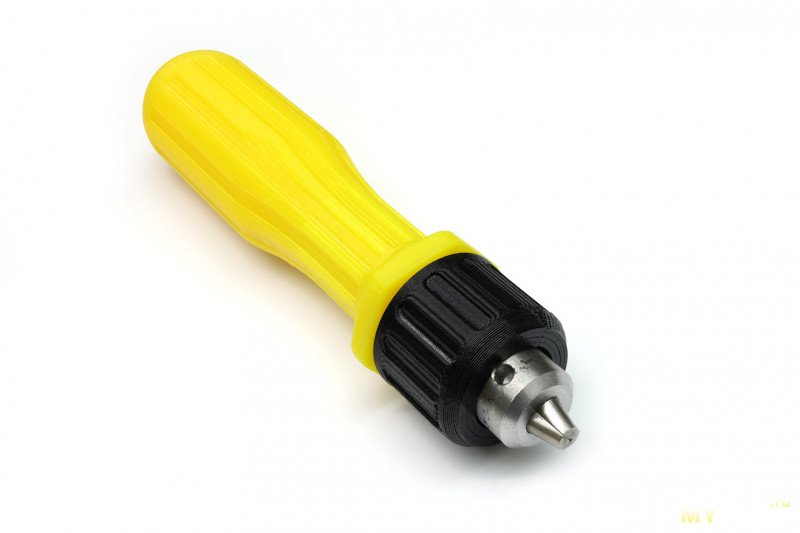

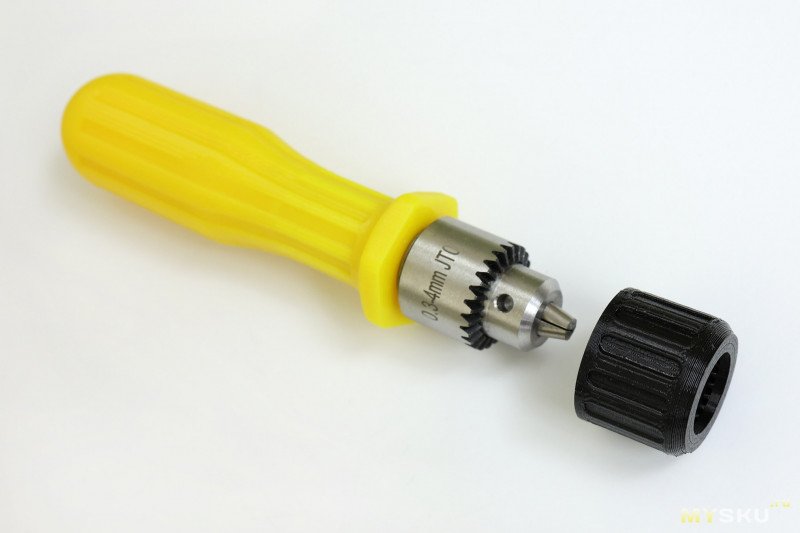

Ну и для полного фэншуя, сделал мягкий кожух на патрон, тоже из полиуретана:

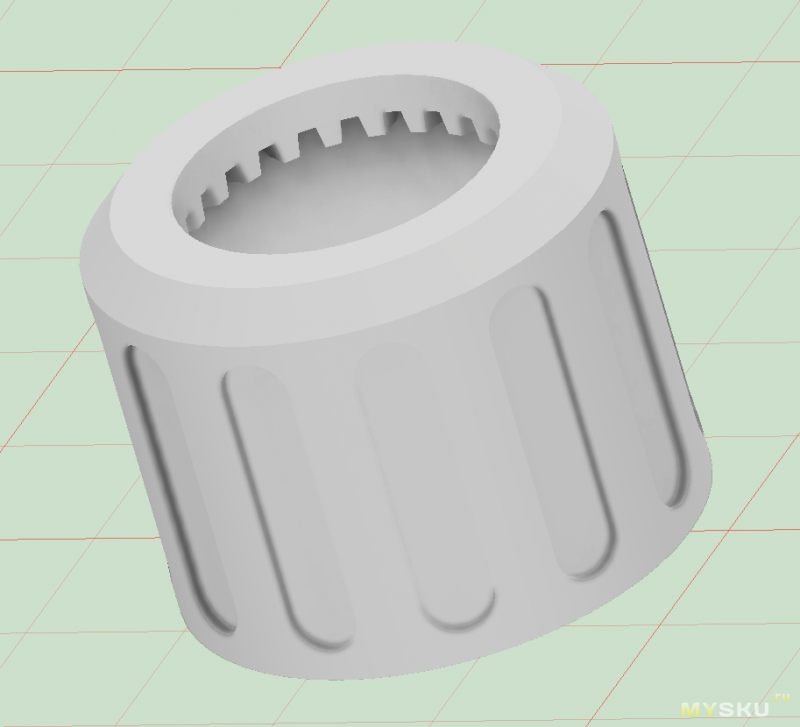

В нём есть зубчики, входящие в зацеп с зубчиками патрона:


В результате этот кожух не только защищает окружающие предметы от повреждения патроном при неаккуратном обращении или падении, но и облегчает закручивание и откручивание патрона без ключа.



Ну и на этом у меня сегодня всё, всем спасибо!
