Введение
Когда я первый раз увидел пилу в таком формфакторе, первая мысль была: «Это что „Потрошитель“ из Fallout 3? Хочу!»В то время я не очень морочил себе голову универсальностью формфактора батарей-аналогов Makita, щеточной/бесщеточной природой инструмента и их различиями, мне было интересно потрогать одноручную пилу, ведь до этого я имел дело только с двуручными.
Собственно, целью было купить самую дешевую пилу и доработать ее до удобоваримого состояния. В то время я еще не догадывался, насколько буквально придется следовать этой цели… Но обо всем по порядку.
Итак, в обзоре будет раздел с покупкой (и эпопея с возвратом средств), чудеса возврата из царства мертвых (и другие богопротивные издевательства над инструментом), доработка подачи масла (а вернее ее внедрение) и, наконец, создание первой в своем роде (и, возможно, последней) насадки-гриндера для подобных пил.
Покупка

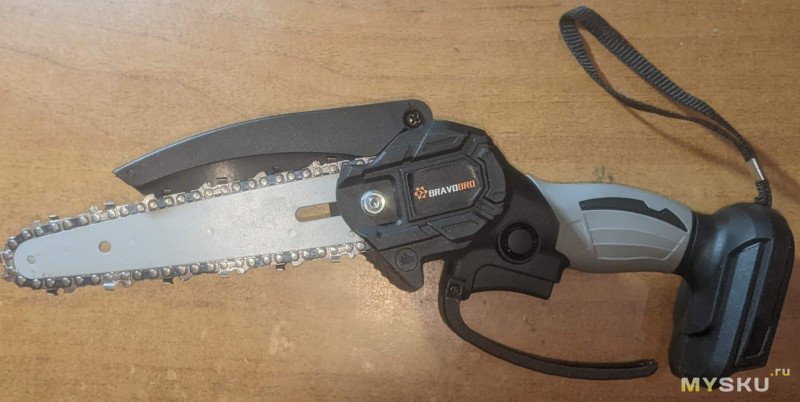

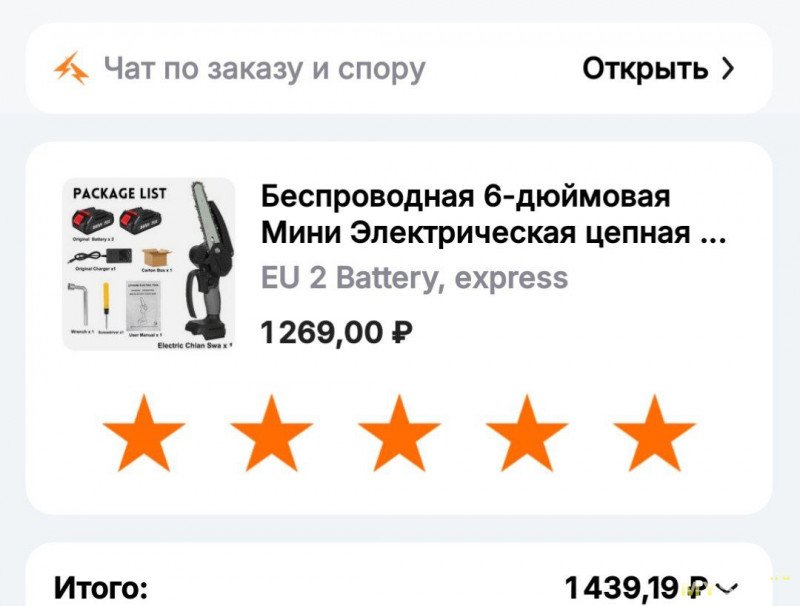

Дело было зимой. На АлиЭкспресс я нашел пилу с двумя батареями в комплекте за 1400 рублей. Цена была достаточно неплохая на 2024 год, да еще и батареи. Надо брать!Пила пришла довольно быстро со склада РФ, в простой картонной коробке. На вид ничего необычного, обычный китайский ширпотреб.

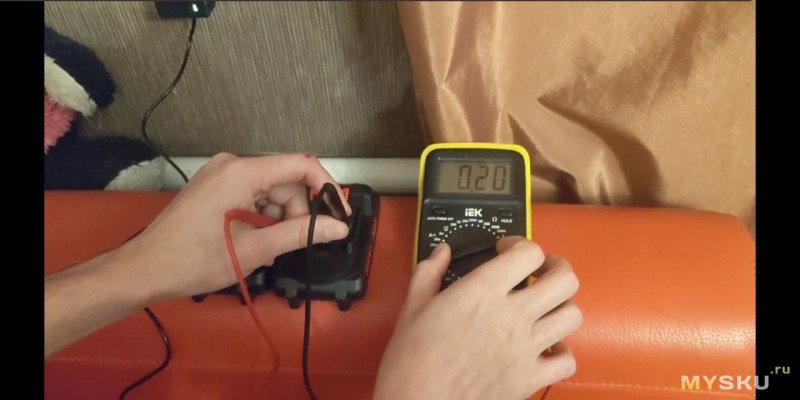

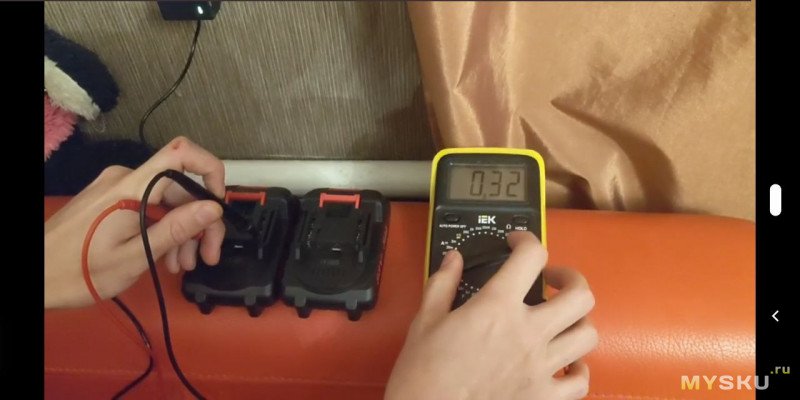

Поскольку это Китай в худшем смысле, при распаковке я снимал все на видео. И не зря. Я сразу зафиксировал полностью мертвые аккумуляторы. В целом, получить зимой высаженные батареи — не удивительно, учитывая непонятные условия хранения. И все же, я, не выключая камеру, включил их на зарядку. И тут я увидел, что лампочка на блоке даже не мигнула. Это уже были не разряженные батареи, а полностью дохлые.

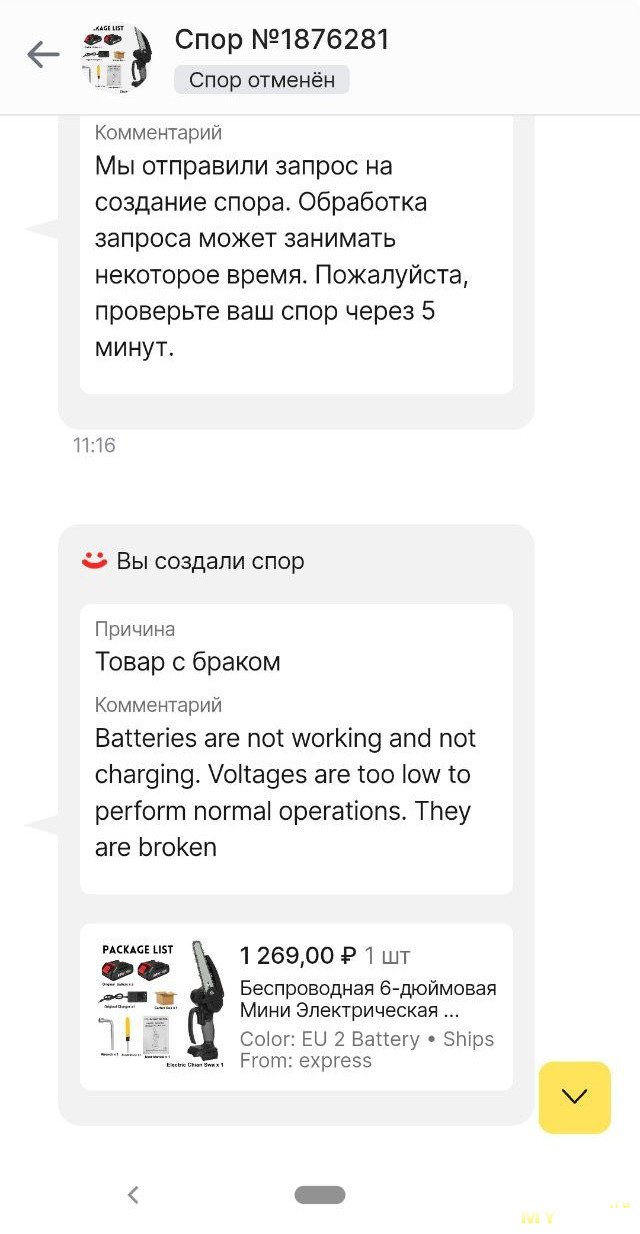

Конечно, я предполагал такой исход, проходясь по низу рынка. Но до этого мне более-менее везло. Удача не вечна! Однако мы с этой штукой теперь в одной лодке. Первым делом я запросил возврат средств через спор. Для спора намерил напряжение на клеммах, у одной оно было около нуля, у второй где-то 12. Естественно, приложил видео распаковки.
Дополнительная информация

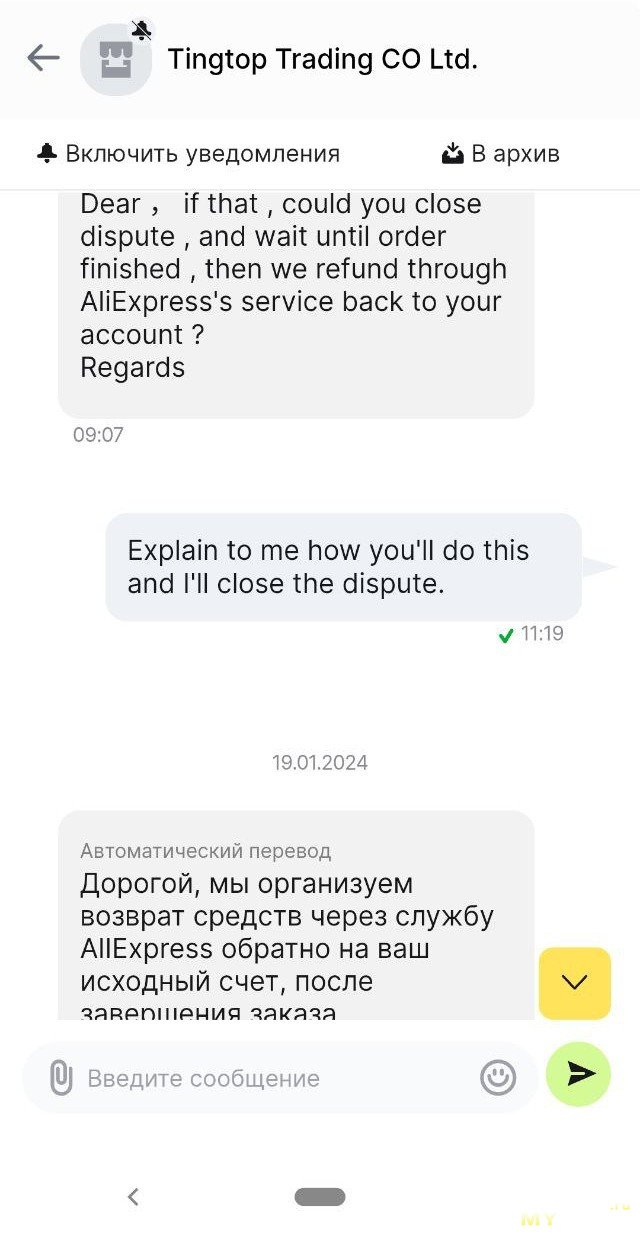

Продавец мне предложил спор закрыть, а деньги (600 рублей) получить от него самого. Это был первый продавец, который мне написал именно вернуть деньги, а не просто закрыть спор под жидким предлогом. Из интереса согласился. Самое интересное, что деньги вернулись! Хотя после продажи такого лота как будто мог и обмануть.
Дополнительная информация
Итак, тушка за 800 рублей с комплектом из корпусов батарей с платами как будто уже не выглядела так тухло. Кстати о ней. Давайте-ка вскроем!

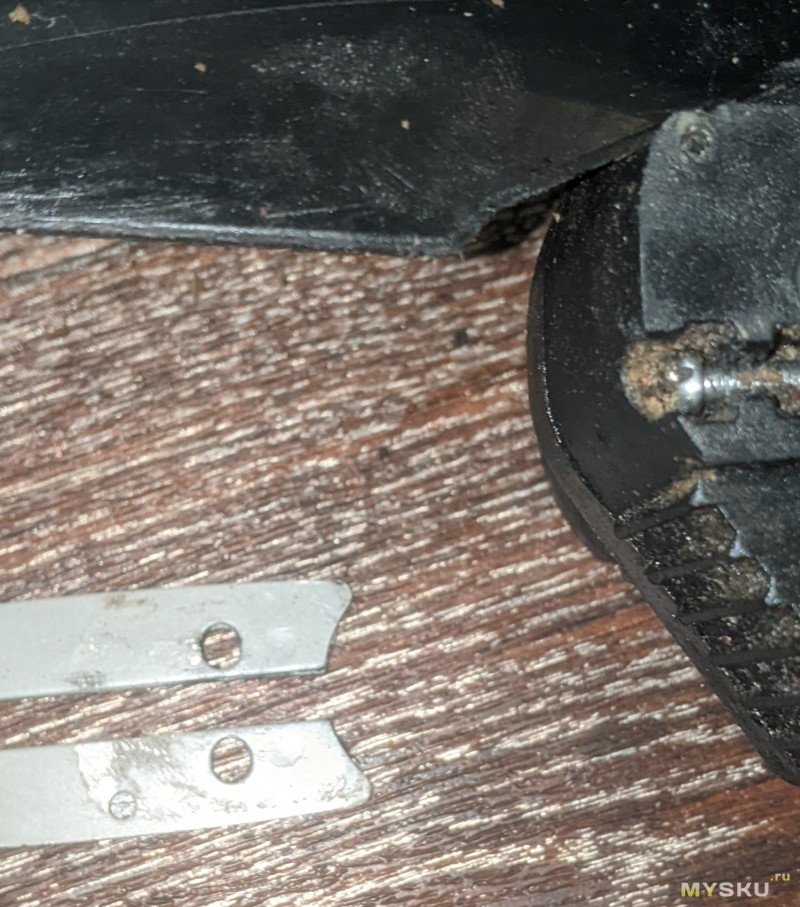

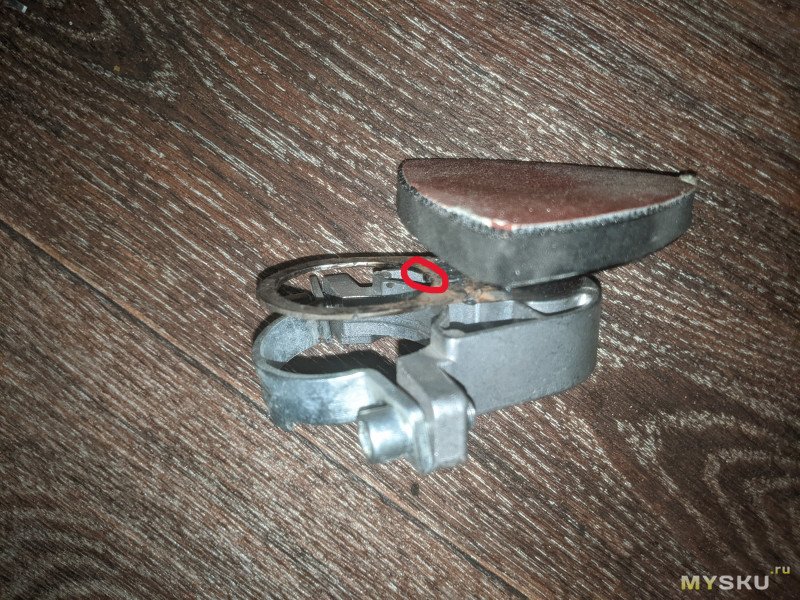

Начнем со съема шины с цепью. Для этого надо открутить всего один болтик. Удобно. Натяжение цепи осуществляется винтиком гайкой на ней. Конструкция болтается и выглядит ненадежно. Да так и есть! Желательно иметь отвертку с собой, чтобы натянуть цепь во время работы.

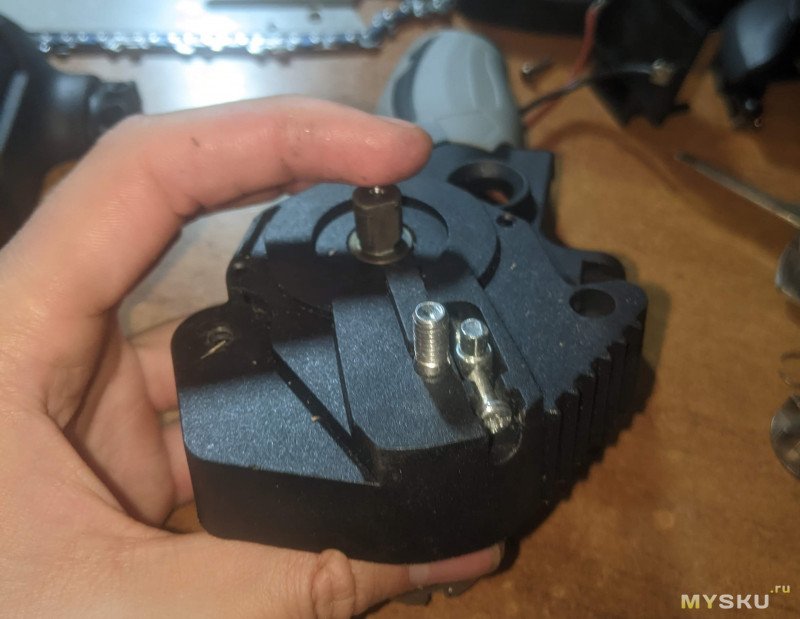

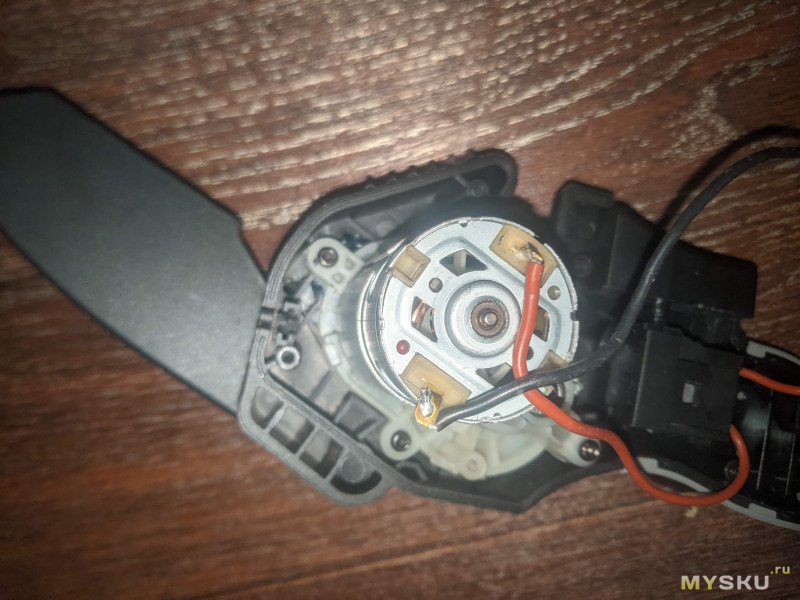

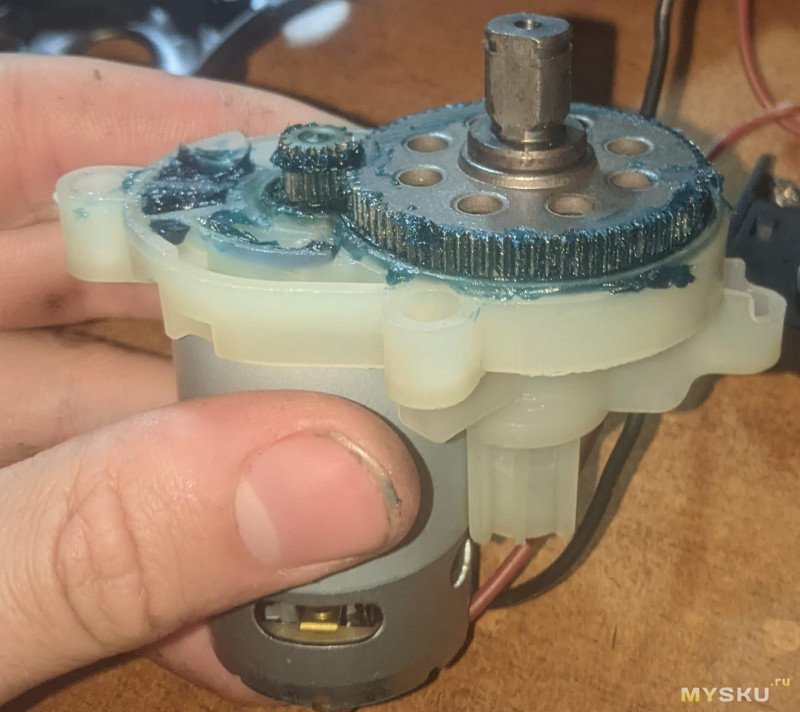

Раскручиваем винты и раскрываем корпус. Внутри видим 550 мотор с редуктором. Классика!
Также есть стандартная кнопка с защитой и за кадром классическая клемма под макиту. А вот так выглядит редуктор, вынутый из своей раковины.

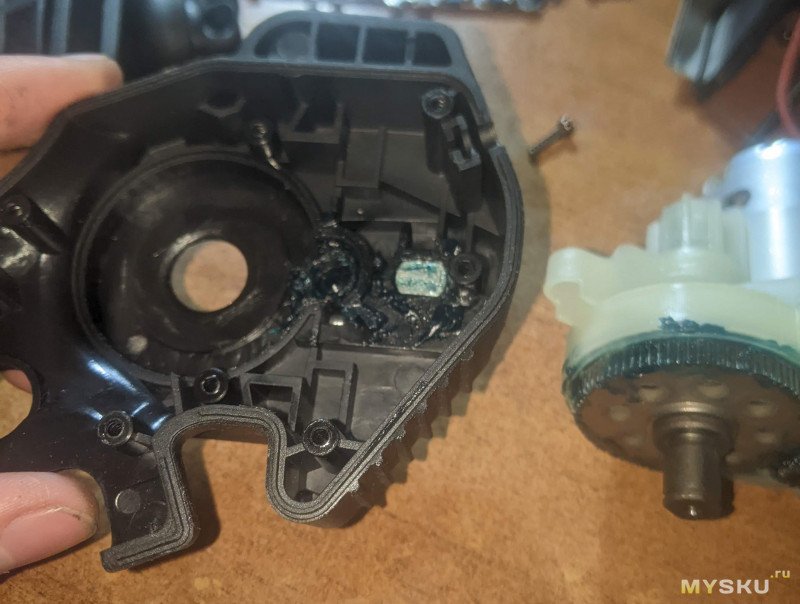

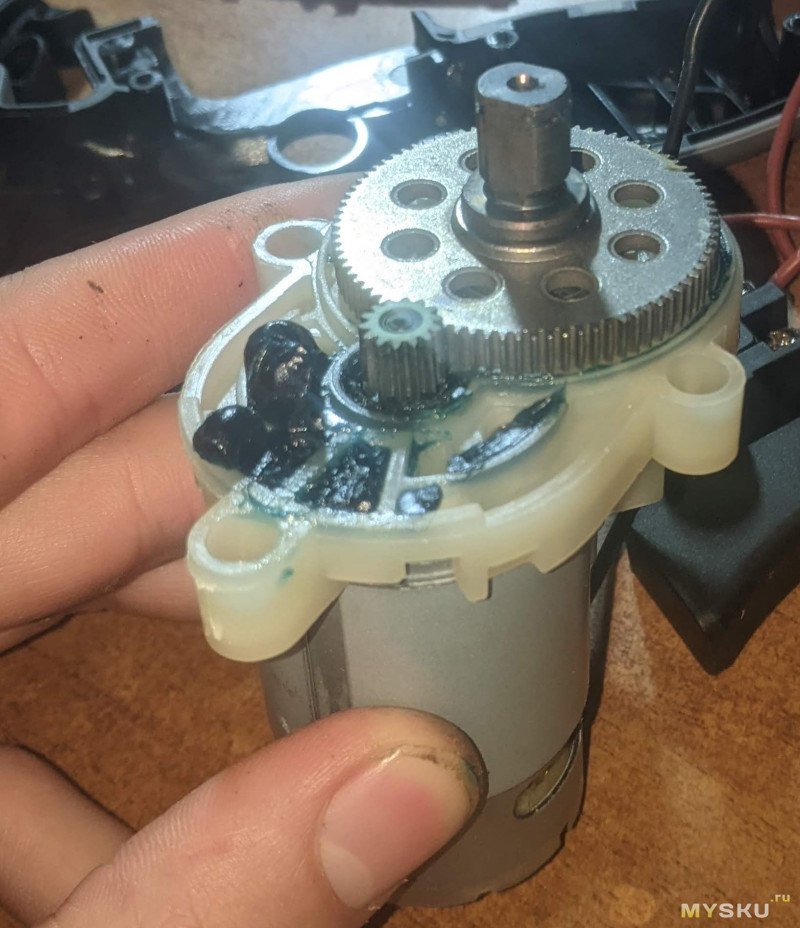

Смазка как-то скомкана внутри не пойми как. Хм, распределим. Вот. Так лучше!
Что ж, негусто. Ломаться тут особо нечему. Оставим нашего пациента ненадолго и перейдем к следущему.
Пила: Воскрешение
Осталось разобраться, что из остального мусора еще годится для дела. Батареи, конечно, в плачевном состоянии, но для пытливого ума нет преград! Начнем наши преступления против природы, оживим эти трупы!
Сначала я разобрал и подкинул к батареям свой регулируемый БП, к каждому элементу секунд по 30. Через батареи пошел сумасшедший ток, пришлось его чуток ограничить ампер до 2-х.
После этого батареи ожили и начали заряжаться. Но после тестов выяснилось, что только одна имела хоть какую-то емкость. Вторая разряжалась за пару пилов. Тогда я разобрал батареи снова и обнаружил кое-что интересное. В совсем дохлой на элементах засохла какая-то желтая жижа. Кажется, кто-то перестарался с контактной сваркой!
Если электроника работает на белом дыме, то батареи, получается, еще и на этой желтой жиже. PlusPda — познавательный! Однако я задумался, нельзя ли как-то еще преступить против здравого смысла, потому решил слепить из двух батарей и каких-то валявшихся ноутбучных банок нечто… живое. Нечто вроде монстра Франкенштейна!
Да, вариант не лучший, но защита по идее не должна дать этой отвратительной абоминации взорваться. Сказано — сделано! Я раскурочил дефектную батарею,

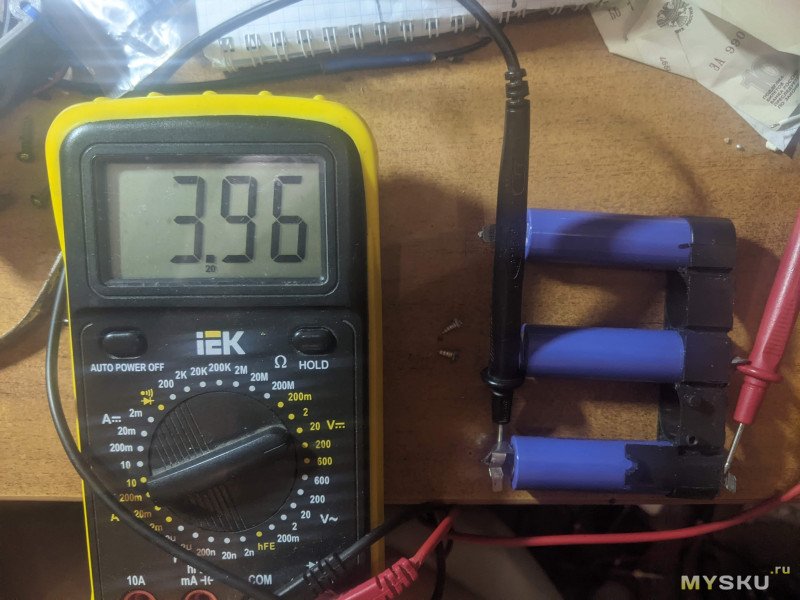

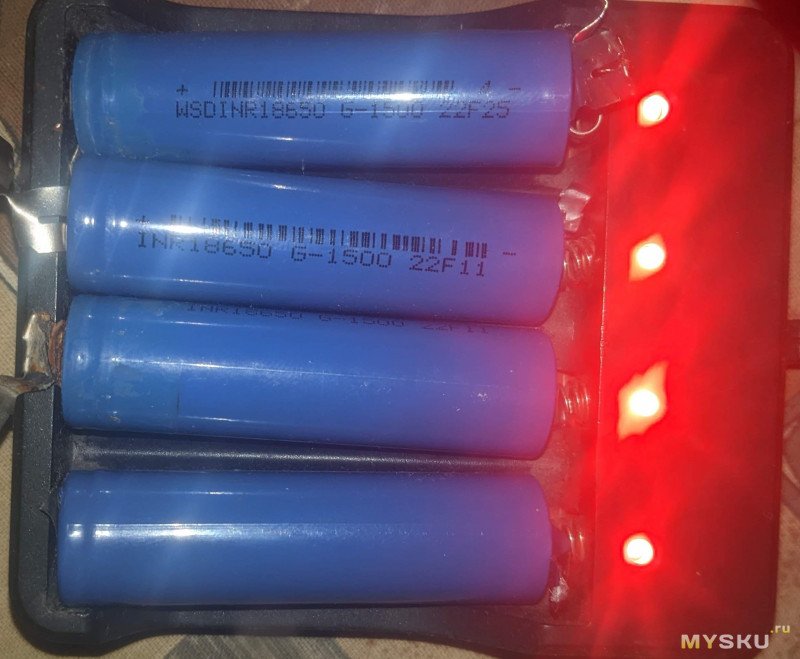

нашел элементы с нормальным напряжением,
и зарядил. Пробит оказался всего один элемент.

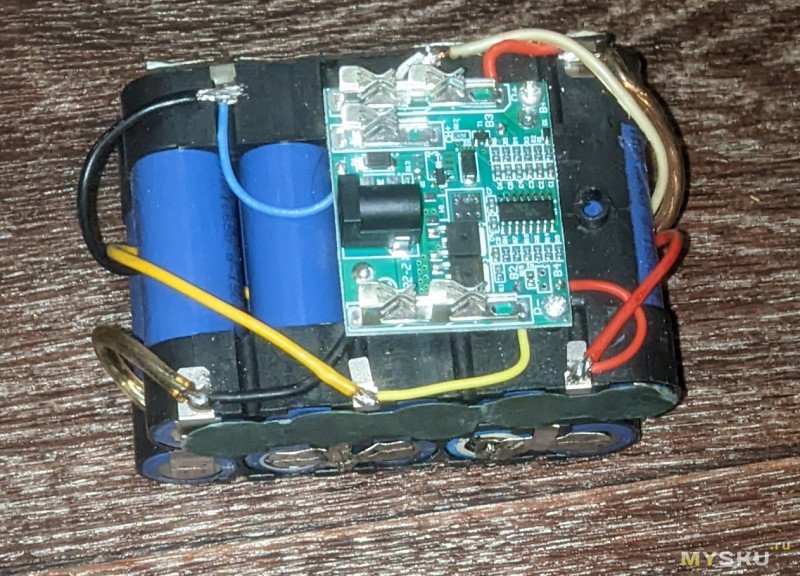

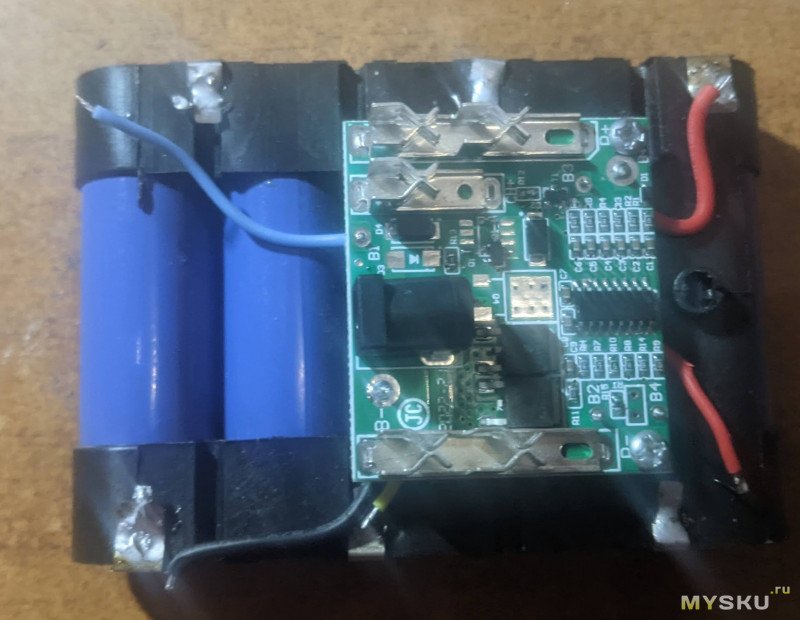

Вторую, более-менее исправную батарею, отпаял от платы BMS,

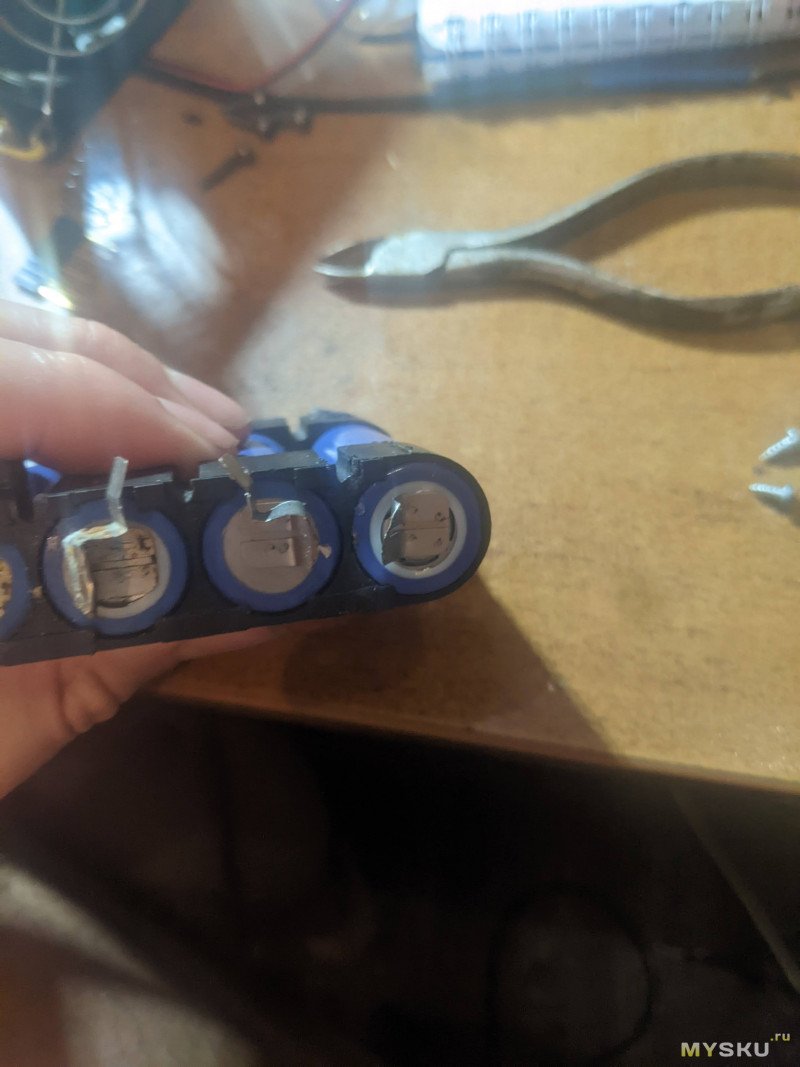

запаял параллельно новую сборку с ноутбучной банкой и старую, неизменную. Для крайних контактов (GND, 21V) использовал толстый провод, для остальных тонкие разноцветные — они все равно только для контроля напряжения. Пришлось напаивать на полосы. Хороший способ — поцарапать поверхности ножом и нанести флюс-пасту. Тогда паяются довольно неплохо. Выглядит отвратительно! Мммм, обожаю.

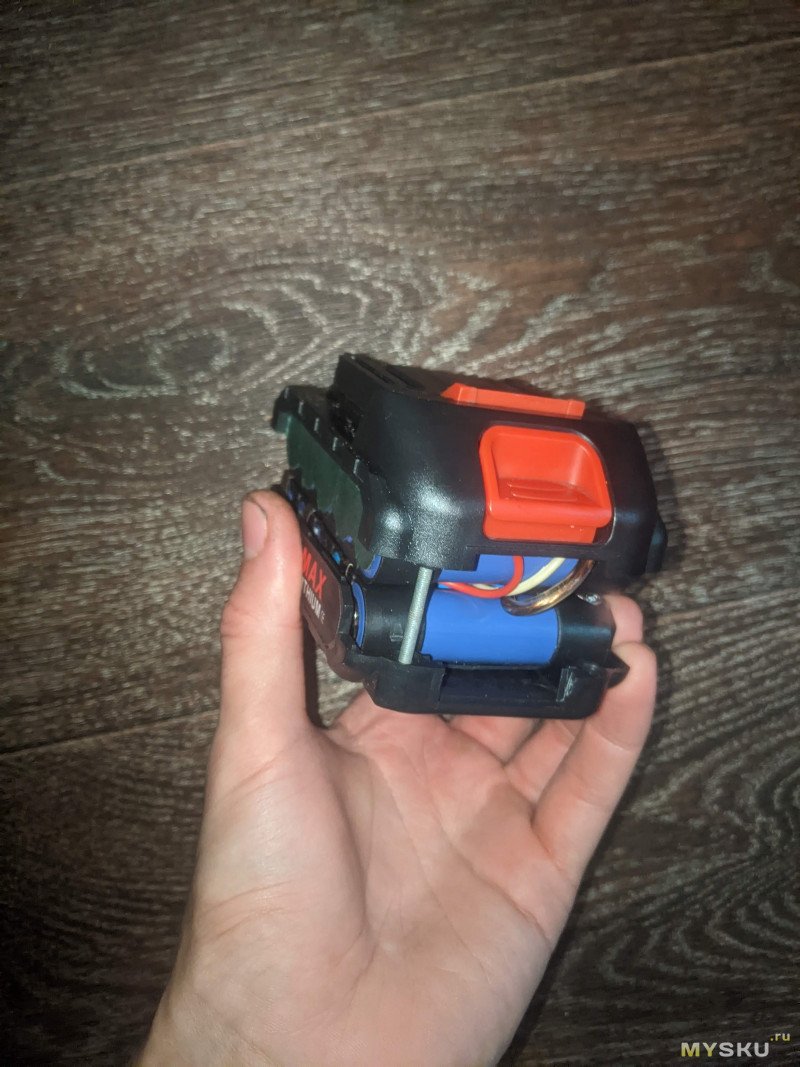

Теперь достаточно взять винты подлиннее и закрутить. Получившаяся батарея была уже не так плоха, теперь она выдавала полчаса работы.
Ни за что бы столько не напилил руками. Простите за туман войны, такие времена!

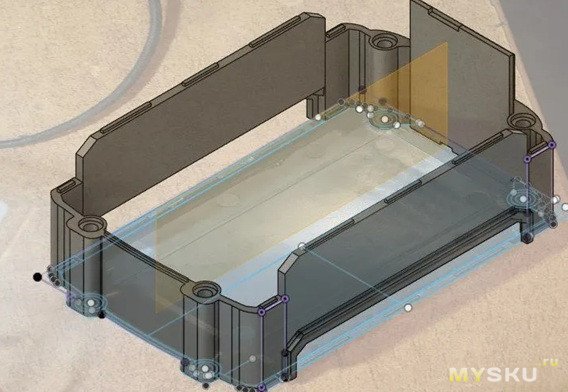

Далее я решил все-таки немного закрыть батарею от грязи. Хоть она и так смотрится круто, срок службы открытый корпус не увеличивает. Особенно пиле для поросли. Для этого накидал по фото модель во Fusion.

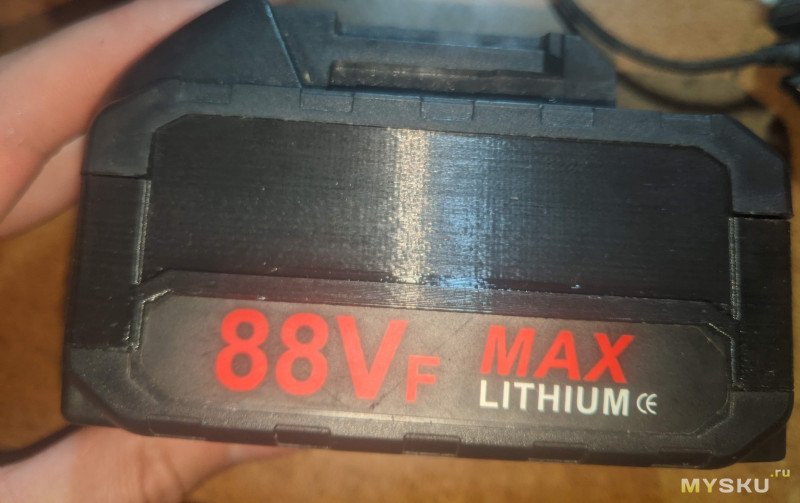

А вот конечный результат.

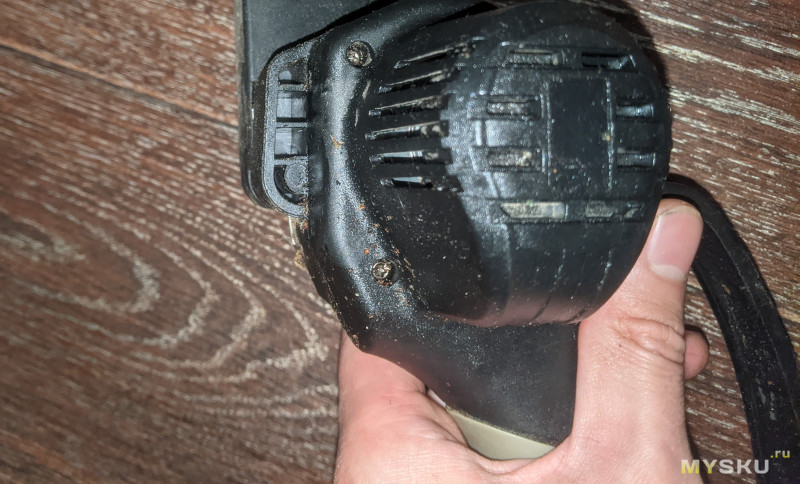

А что это у нас там торчит сбоку от пилы? Вот сейчас и узнаем!
Пила 2: Масляное сердце
Чего не хватает этой пиле? Бесщеточного двигателя, нормальной системы натяжения цепи, подачи масла. Я, конечно, воюю со здравым смыслом, но не настолько, чтобы прикинуть рентабельность первых двух доработок. А вот третья звучит вполне выполнимо. Для нее нам понадобится флакон с насосом, трубка медицинской капельницы и какая-то емкость под масло.

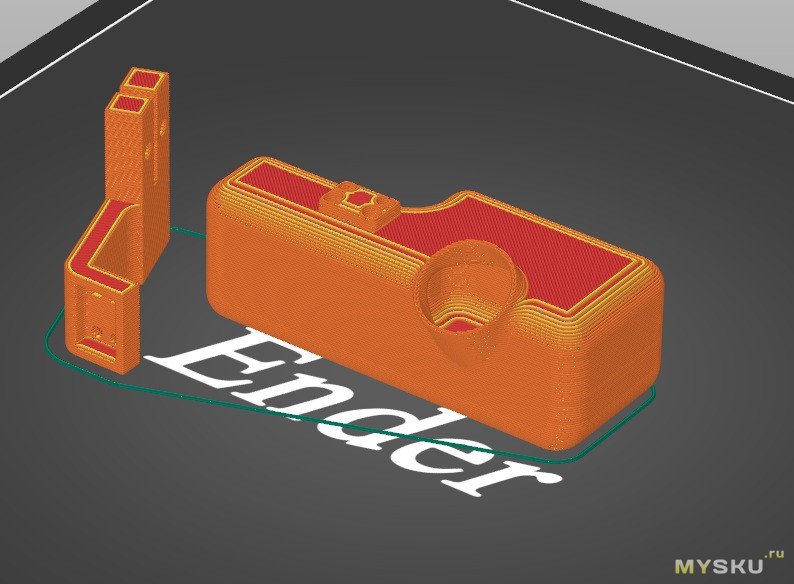

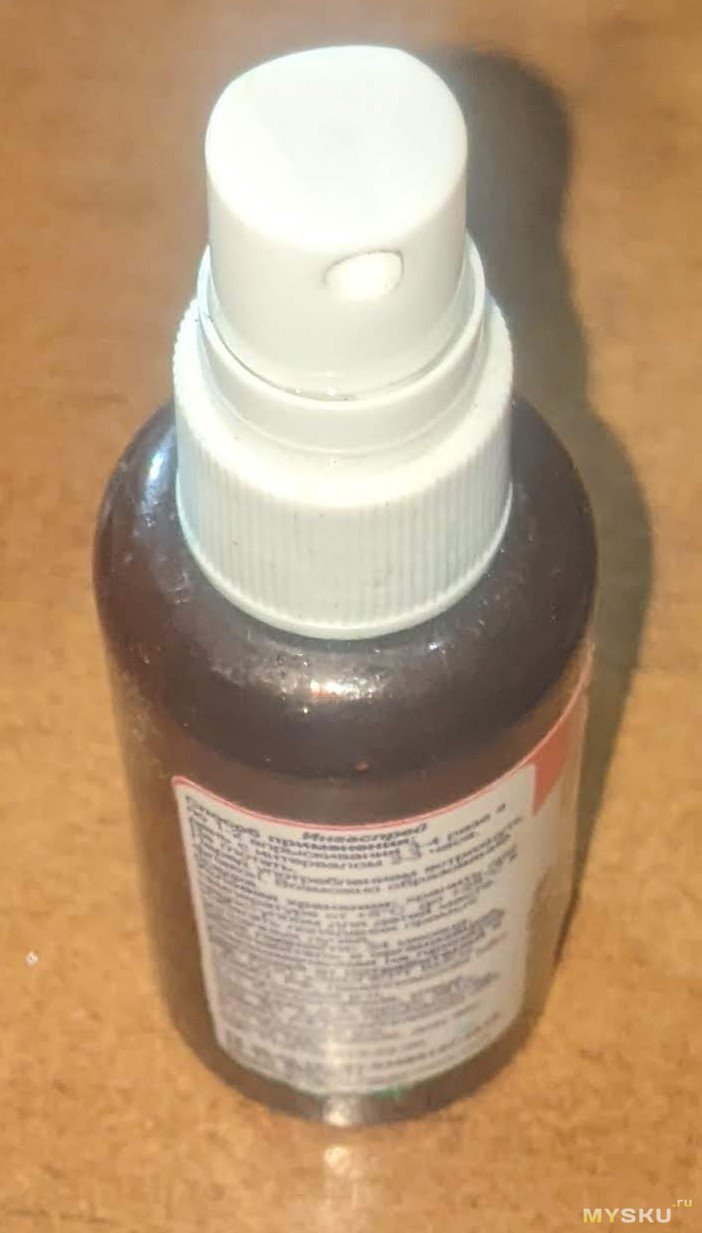

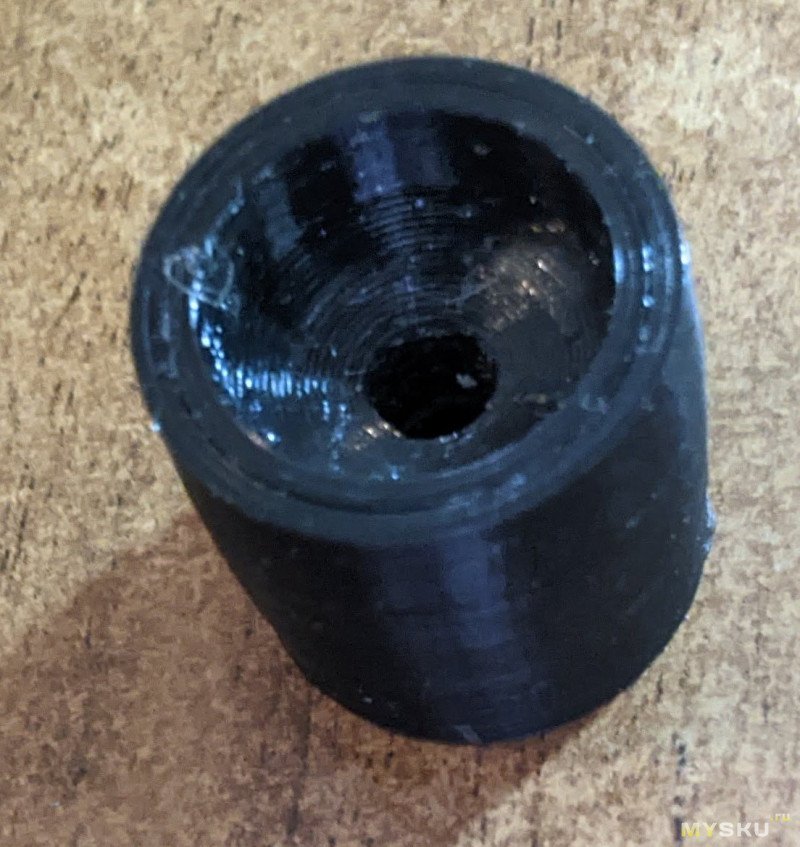

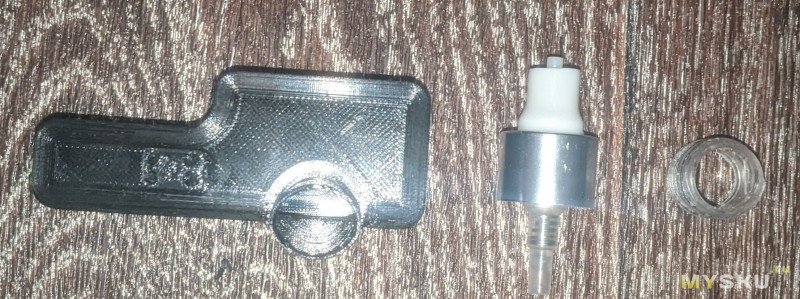

Емкость я решил напечатать, но можно просто приделать любой флакон. Модель накидал, чтобы печаталось с минимальными поддержками.
Печатать резьбу не стал, а срезал ее со флакона и наклеил эпоксидкой.

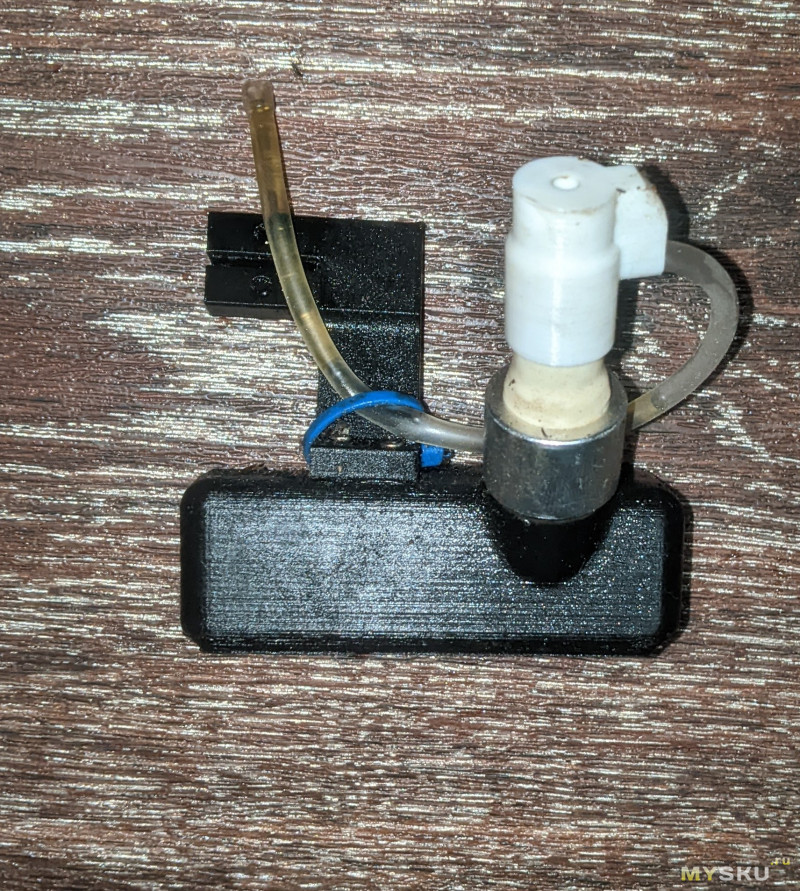

В бачке предусмотрел отверстия для вплавления латунных вставок. Крепление прикручивалось на них к бачку. Для фиксации выбрал пазы на корпусе, в которых оно входило с усилием.

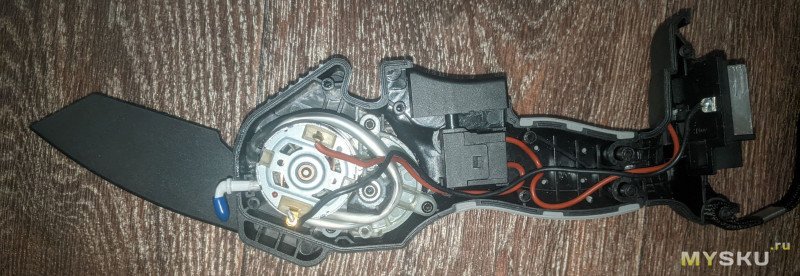

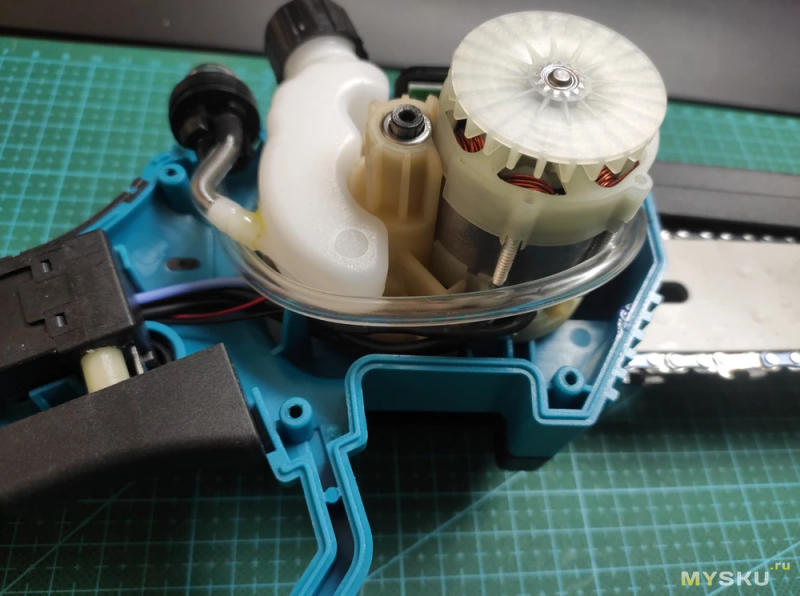

Далее я решил сделать мотору импровизированное масляное охлаждение, обвив вокруг него трубку с маслом. А что, эта штука сильно греется.

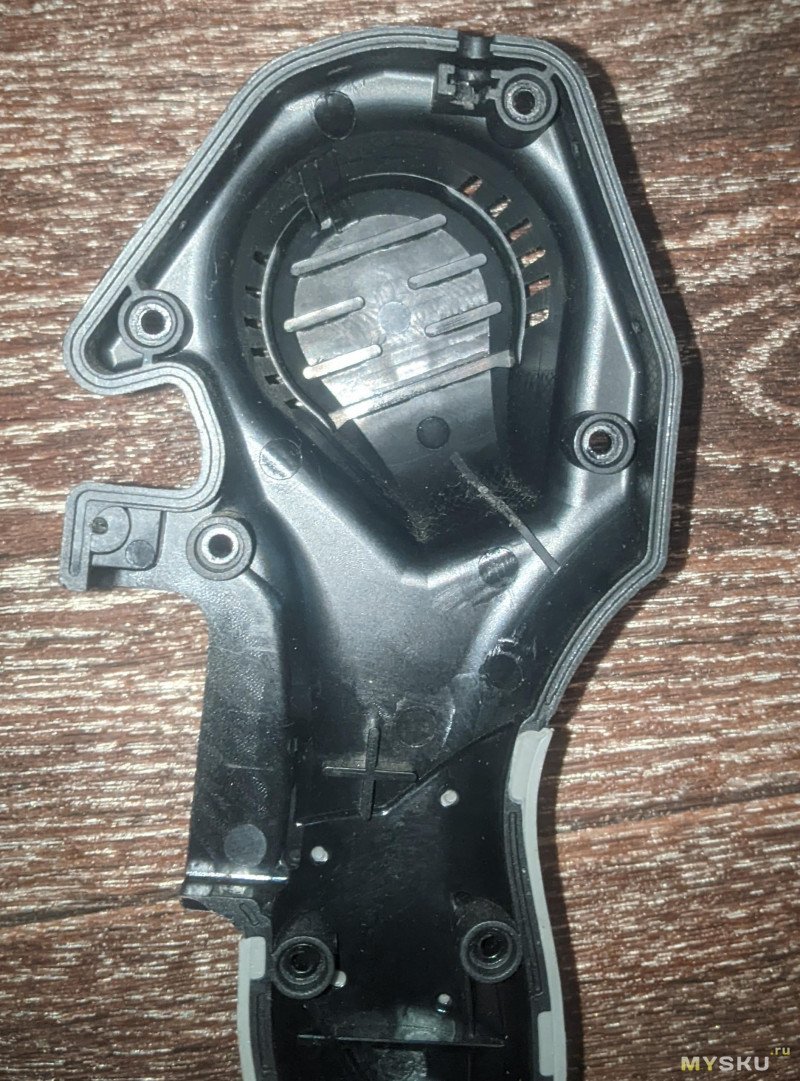

Пришлось немного убрать ребро жесткости ножом.

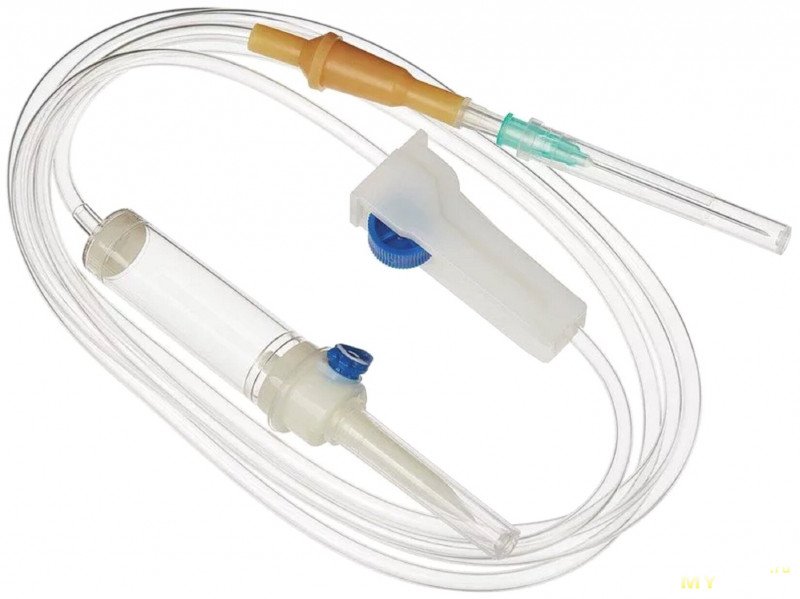

Фитинг взял из капельницы и загнул нагревом. В корпусе уже было отверстие (вероятно, под светодиод), в которое все идеально подошло. Для смазки шины пришлось сверлить. В ней уже есть отверстие, так что прикидываем, где в натянутом состоянии будет ответная часть и сверлим там.
Отлично, собираем, соединяя трубки. Готово!

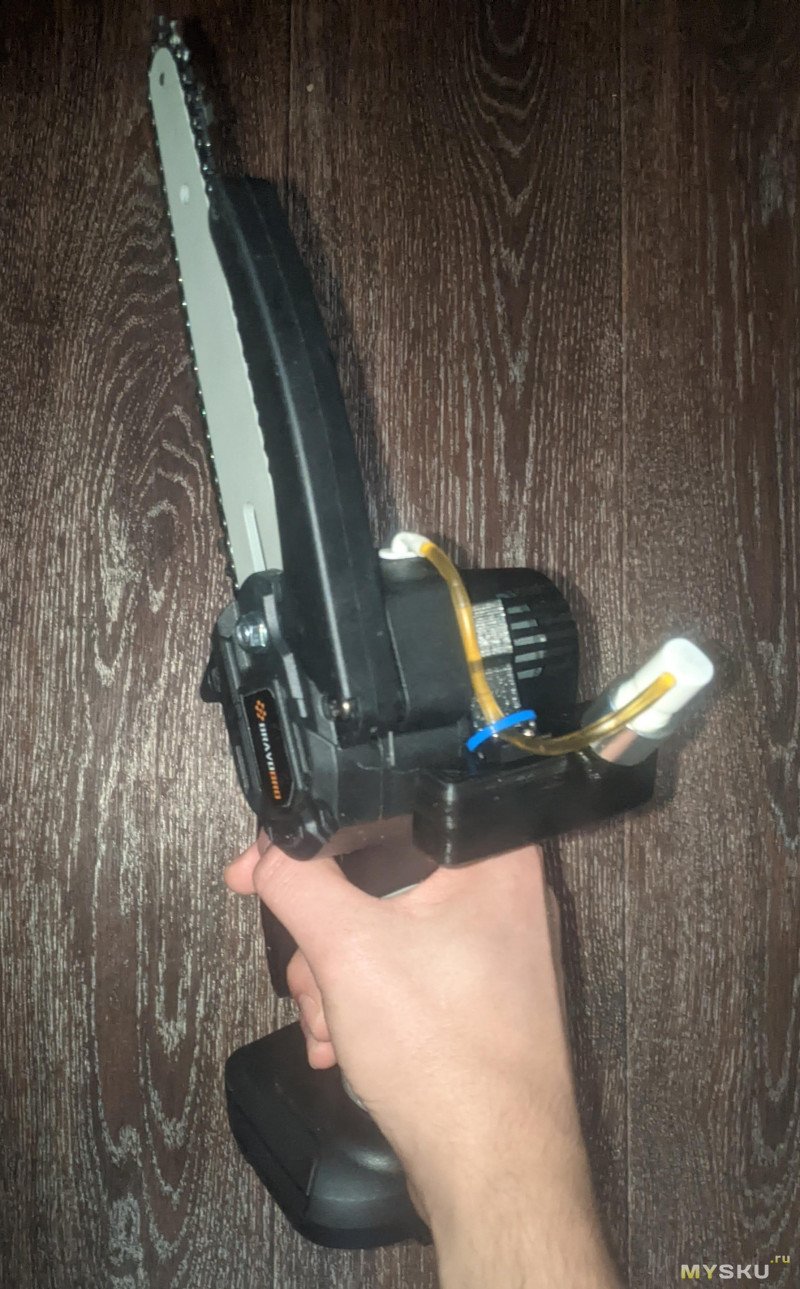

Вот такой… стимпанк. Тесты показали, что смазка пилы вполне неплохо работает. Насчет охлаждения не уверен, да и это скорее так, ради интереса. А сейчас пора узнать, зачем в названии цифра 3…
Пила 3: Стиратель

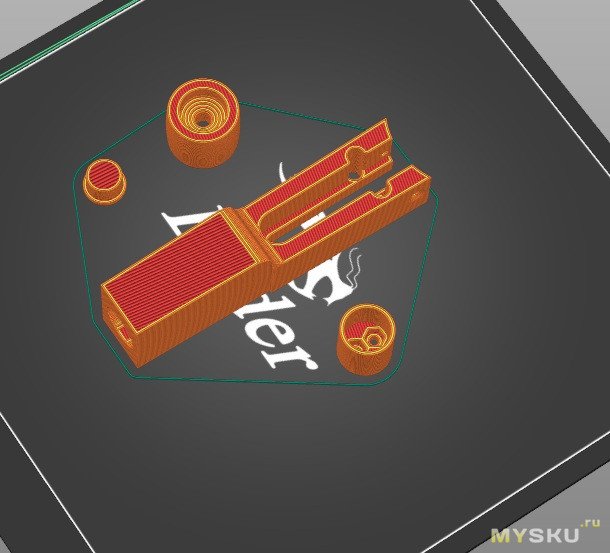

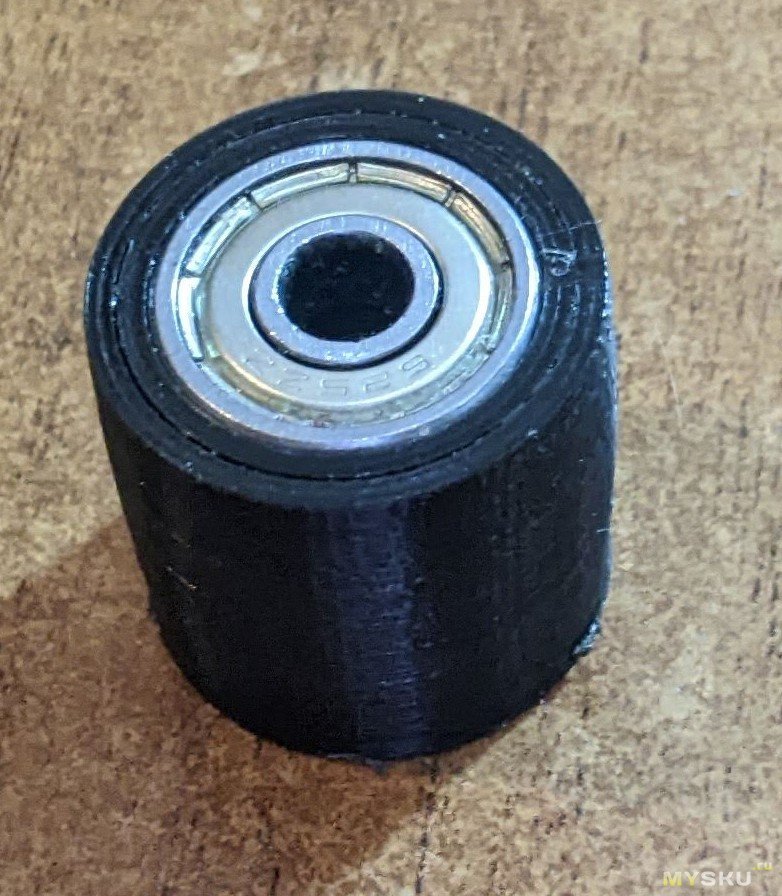

Вообще гриндер лучше делать из болгарки. Но потренируемся на кошках. Нам нужны 3 основные детали: ролик-насадка на звездочку, ролик свободного вращения, и, наконец, какое-нибудь пружинное шасси. Работаем!В целом, ничего сложного тут нет. Шасси по подобию шины для цепи, но толще. Свободный ролик на двух подшипниках.

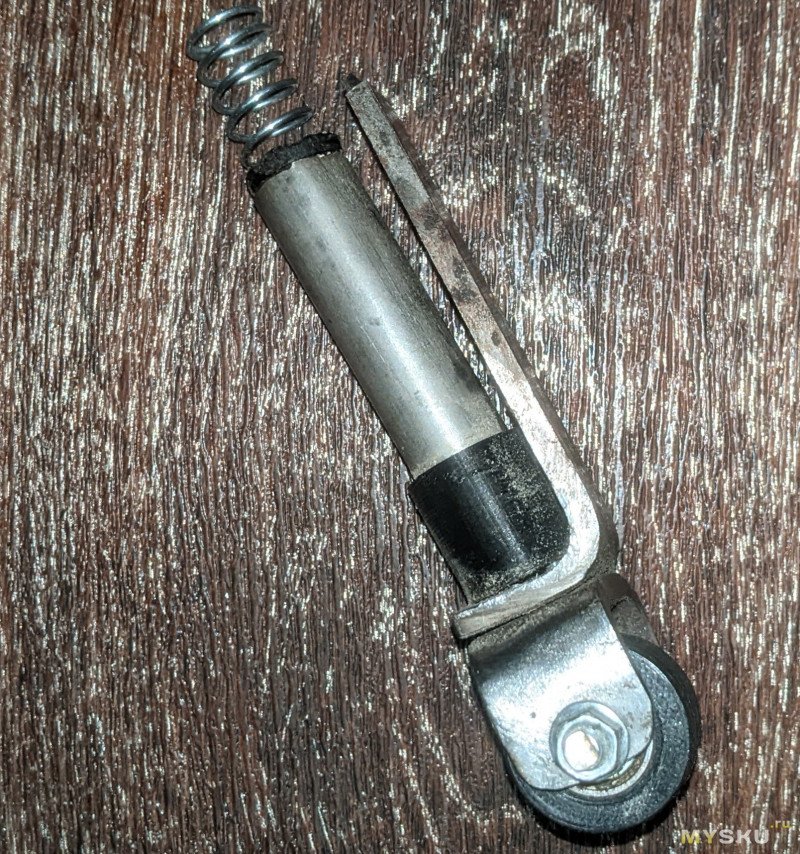

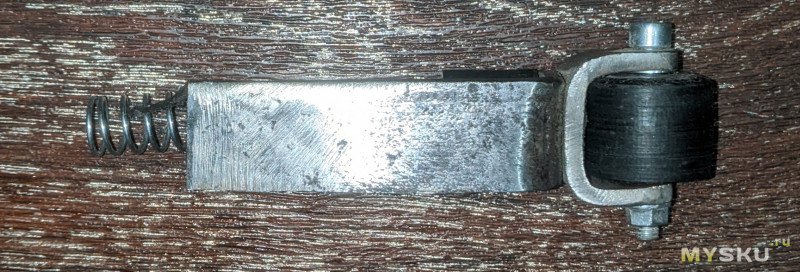

Ведущий ролик для звездочки пришлось моделировать по фото. Для пружинной фиксации было реализовано крепление с пружиной на основе трубы и пары фигурно согнутых пластин. Одна из них является основной рабочей поверхностью напильника.

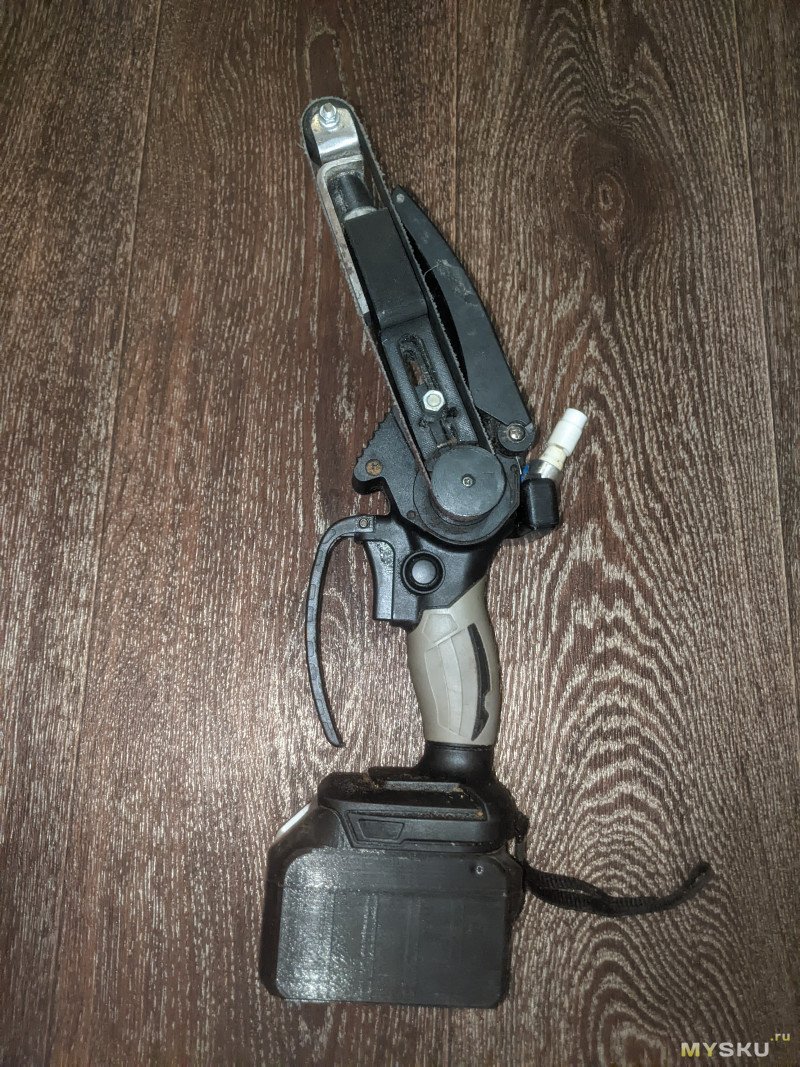

В итоге получилось вот такое… кхм… устройство.
Для него я купил грубую широкую шину за копейки в строительном магазине и расплел ее штангеном. Делается это так:
Тестирование показало, что такой гриндер неплохо справляется с металлом. Например, так я обработал окалину после работы плазморезом. Сверху еще есть наплыв, но он не критичен. Обычным напильником я бы тёр 2 часа, а так справился за 15 минут!
Так что в итоге, даже от такого нелепого низкооборотного чуда можно извлечь некую пользу. Впрочем, каждый для себя это решит сам. А мы переходим к итогам.
Заключение
Итак, какого кота в мешке мы получаем за 1400 рублей? Одну крайне сомнительную батарею из двух мусорных (и один корпус с платой), возврат 600 от продавца, пилу без подачи масла, куда мы встраиваем подачу масла, и, конечно, сомнительной полезности напильник. Ничего не забыл? Ах да, незабываемые приключения и бесценный инженерный опыт. А вы получаете от меня обзор на эти мучения. Кажется, 800 рублей эта штука при всех вводных стоит. Ну а я удаляюсь мучать здравый смысл дальше!
