Самодельные щупы для мультиметра, часть вторая - бананы.

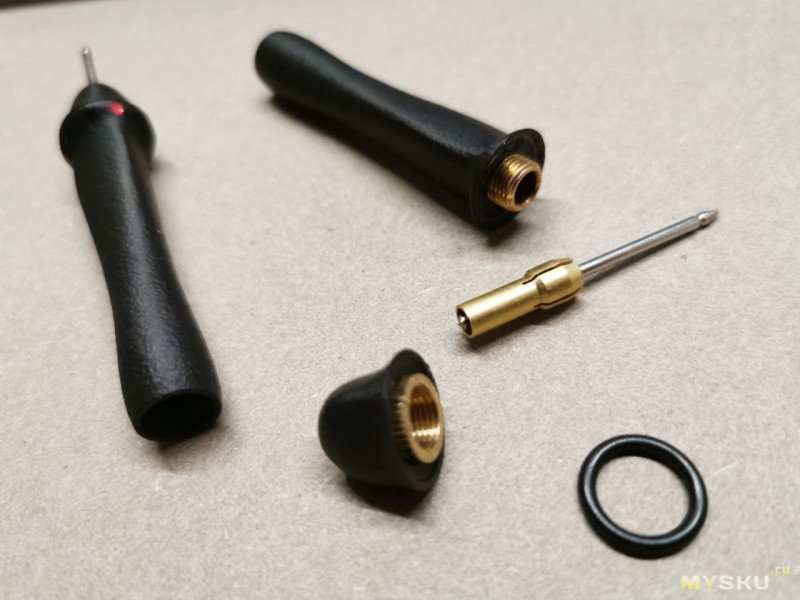

Как известно, у всех самых замечательных щупов для мультиметров есть и обратная сторона. И на этой стороне у многих из них находится штекер «банан».

---

В моих самодельных щупах для мультиметра тоже планировался такой штекер.


Из всех перепробованных мной бананов, мне больше всего нравятся с разрезным штырём. Поскольку это цельный кусок металла, а не сочленение разных деталей, иногда болтающихся и с, мягко говоря, не идеальным для хорошей проводимости покрытием, то проводимость этих штекеров, а для сигнальных щупов важнее даже стабильность сопротивления — заметно выше составных конструкций.

Из минусов, у них меньше диапазон «пружинности». Т.е. в некоторые, не очень стандартного размера гнёзда, могут входить либо туго, либо слишком легко. И второй минус — чуть туже вращаются в гнезде, по сравнению с бананами, специально заточенными под лёгкое вращение.

Но для меня достоинства перевешивают недостатки, поэтому в качестве штекера выбрал такой вариант:


Сопротивление у него всего 0.12 мОм.

Корпус разъёма планировал угловой и покомпактнее. В результате родилась такая моделька:


Ну и распечатанный вариант:


После припайки провода и сборки, получился такой штекер:



А здесь сравнение с заводскими моделями:


Ну и как он сидит в мультиметре:


Модельку проектировал без особых изысков, чё-то лень одолела в тот момент, просто старался сделать компактнее и удобнее в использовании. Это, на мой взгляд, получилось, хотя над дизайном конечно тут ещё работать и работать.


Ну и такой штекер, разумеется, подойдёт не только для мультиметров, но и для любых других устройств с подобными разъёмами. Например, для блоков питания. Собственно, поэтому модель чуть больше, чем могла бы быть — под более толстый провод. А эти щупы сигнальные, толстый провод ни им, ни мне не нужен, с тонким удобнее. Но модель уже не стал переделывать, оставил как есть. Но перед печатью чёрного экземпляра лень немного ушла и решил всё же чуть-чуть доработать модельку.

Сделал ещё немного меньше и чуть-чуть посимпатичнее (на мой субъективный взгляд):




Пока оставлю так, а со временем может ещё какие идеи появятся по доработке.
