Sound Blaster Roar 2, переделываем питание на USB-C

В одном из обзоров ссылка я рассказывал о модуле — триггере протоколов, с помощью которого можно сразу перевести блок питания в нужное напряжение. Вот пример переделки устройства и применения этого модуля.

Начну издалека. В 2009 году я купил свою первую Bluetooth -колонку — это была Samsung Portable Wireless Speaker (впоследствии подарена дочке). Затем была Philips AD7000W (подарена другу), а позже брат порекомендовал мне обратить внимание на Sound Blaster Roar. Пока я размышлял над выбором, на рынок вышла обновлённая модель — Sound Blaster Roar 2. В магазинах новая колонка стоила около 250$. После прослушивания и знакомства с ней в живую я решил, что обязательно её куплю. И тут на Allegro мне попалась новая, но неисправная колонка за 40$. Отказаться от такой удачи я не смог — колонка была куплена.

Получив колонку, я не мог нарадоваться — казалось, повезло. И действительно, повезло… почти. Оказалось, что колонка почти работает: Bluetooth отсутствовал как класс, USB и microSD игнорировались, как будто их никогда не существовало. Но кое-что всё же радовало — AUX-вход. Подключаешь кабель — и музыка радует слух.

Разумеется, разбирать я начал сразу, даже чай не допил. Внутри всё выглядело прилично: аккуратная плата, куча микросхем, плотная компоновка. Но на этом моя радость закончилась. Я вбивал маркировки микросхем одну за другой — в Google, Datasheet, в китайские каталоги, искал на форумах. В ответ — тишина. Ни одной нормальной документации, ни одной схемы. Словно кто-то специально вытер всё с интернета.

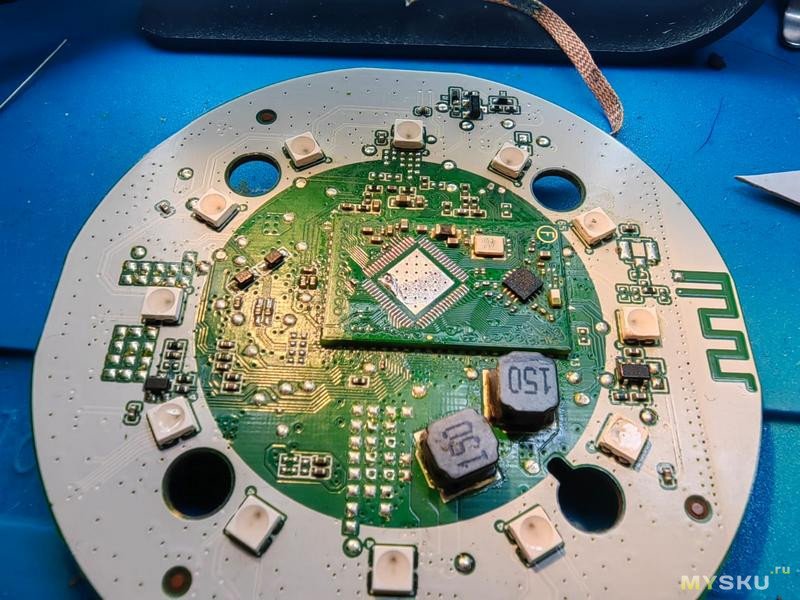

Когда я уже начал думать, что это колонка из параллельной вселенной, решил осмотреть всё внимательно глазами, а не только по маркировкам. И вот он, герой дня — треснувший дроссель в цепи питания. Внимательный взгляд под углом, лупа — и видно, что дроссель треснул пополам.
Возможно брак производства или брак делали. Он стоял прямо на линии питания всей цифровой части — Bluetooth, USB-контроллера и прочих мозгов устройства.

Подключаю питание..., и колонка ожила. Засветились все индикаторы, в телефоне тут же появился «Sound Blaster Roar 2», музыка полилась через Bluetooth. Колонка была собрана и много лет радовала музыкой и на отдыхе и во время работы. Но время идет, появляются новые колонки и даже умные, появляются новые интерфейсы USB, а колонка работает, не ломается, путешествует вместе со мной и иногда закрадывается мысль может купить что новое, а другая часть меня спрашивает, а зачем, что там нового если старая опередила свое время и все замечательно работает.

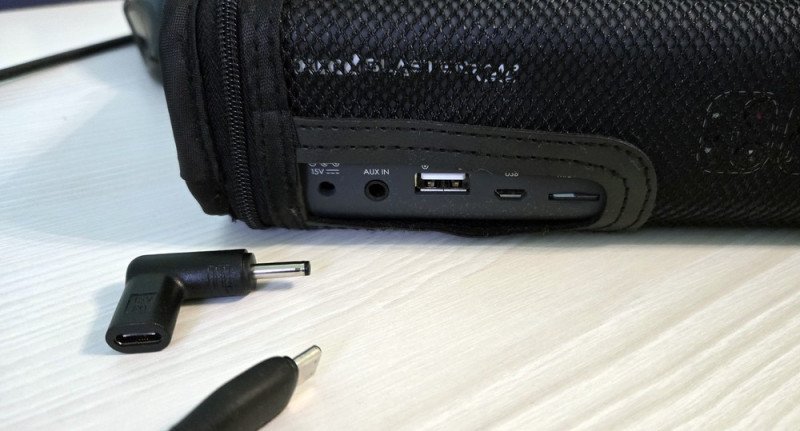

Но дурная голова как говорится не дает покоя рукам и решено было переделать колонку на USB-C, так как питание колонки ровно 15В, под эти цели был куплен модуль триггера и работа пошла…

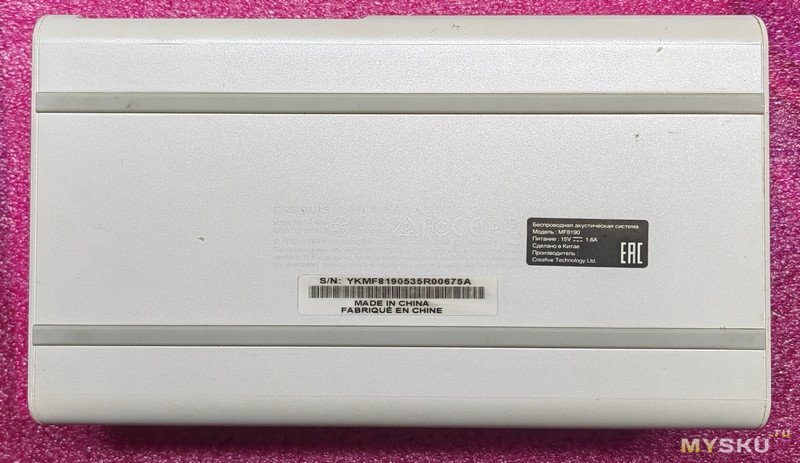

Фото разборки колонки.

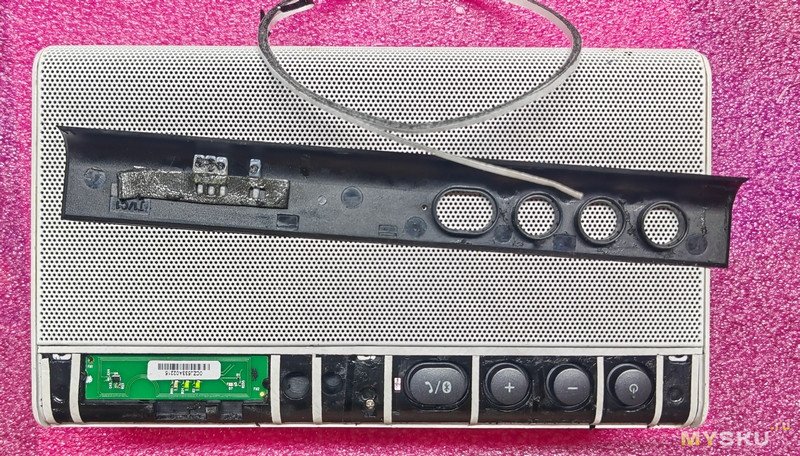

Отклеиваем фальшь панель, лучше немного подогреть.
Откручиваем винтики с тыла
С другой стороны пусто

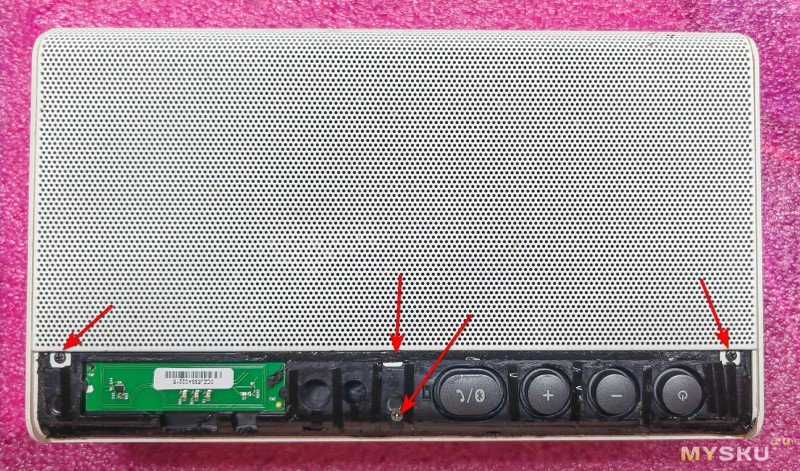

Откручиваем винтики под снятой панелькой.

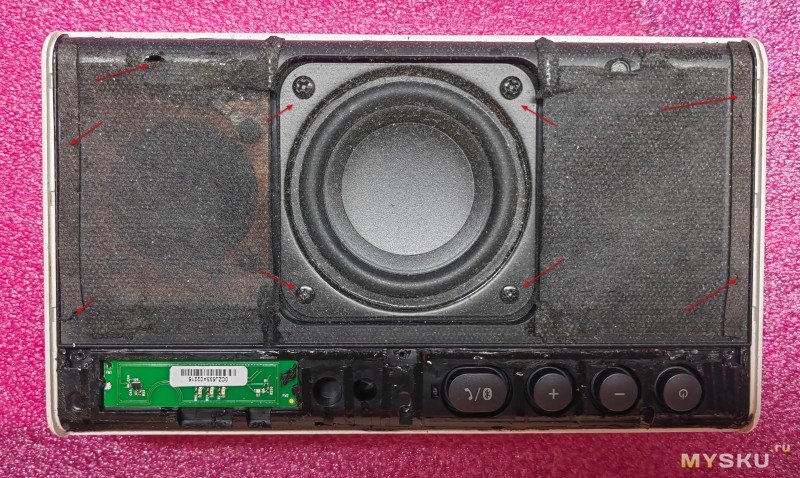

Снимаем белую сетчатую панель, и откручиваем динамик и снимаем все винтики отмеченные стрелками

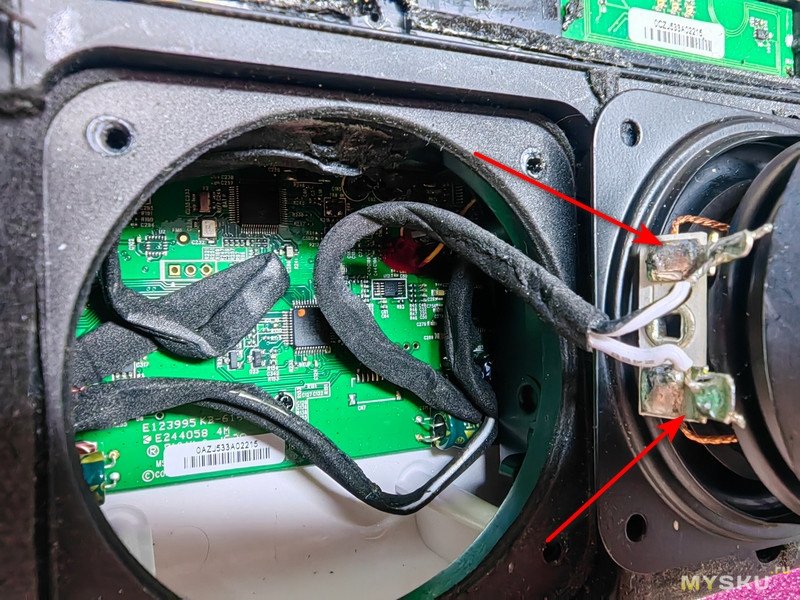

Что бы удобнее разбирать дальше, отпаиваем центральный динамик

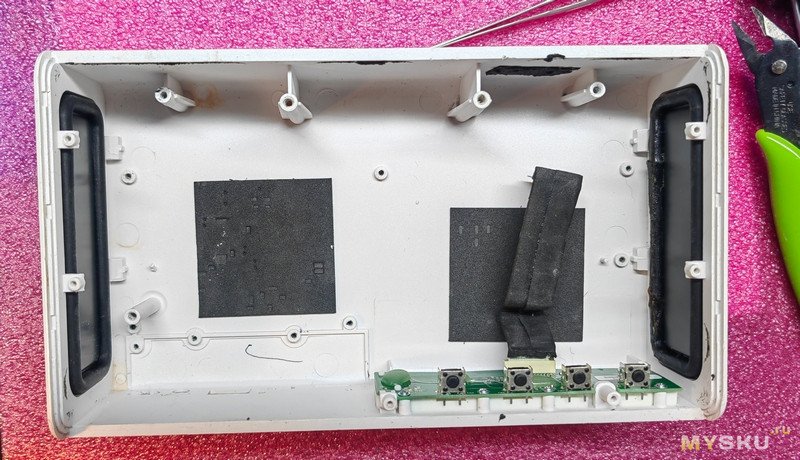

Через окно динамика, отсоединяем два разъема и верхняя часть снимается открывая доступ к плате. Получив доступ к плате, откручиваем все винтики по периметру.

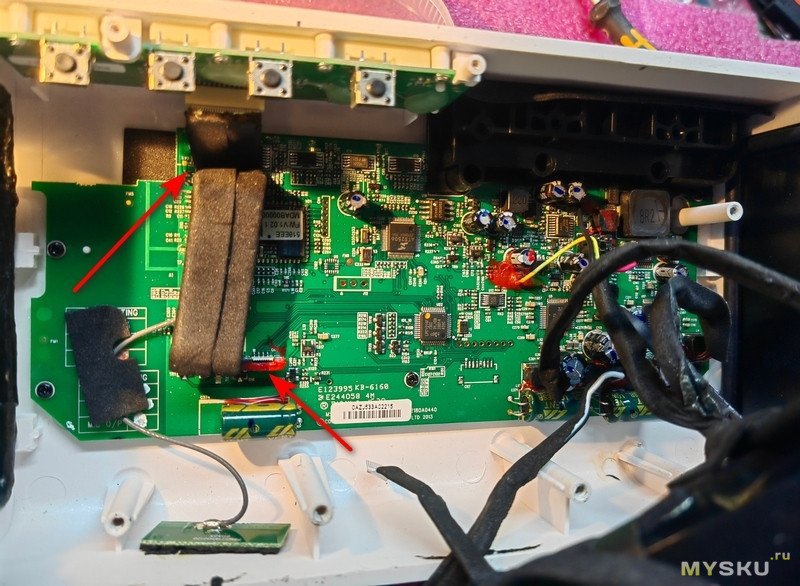

Дальше надо отключить питание аккумулятора от платы, но так как провода покрыты лаком и сидят намертво, я решил просто провода перекусить, а потом восстановить перекусанное при обратной сборке.

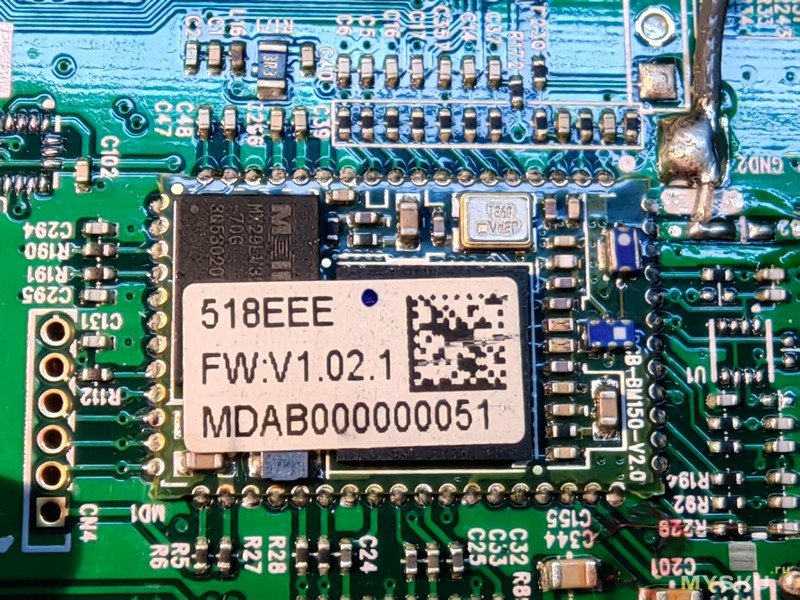

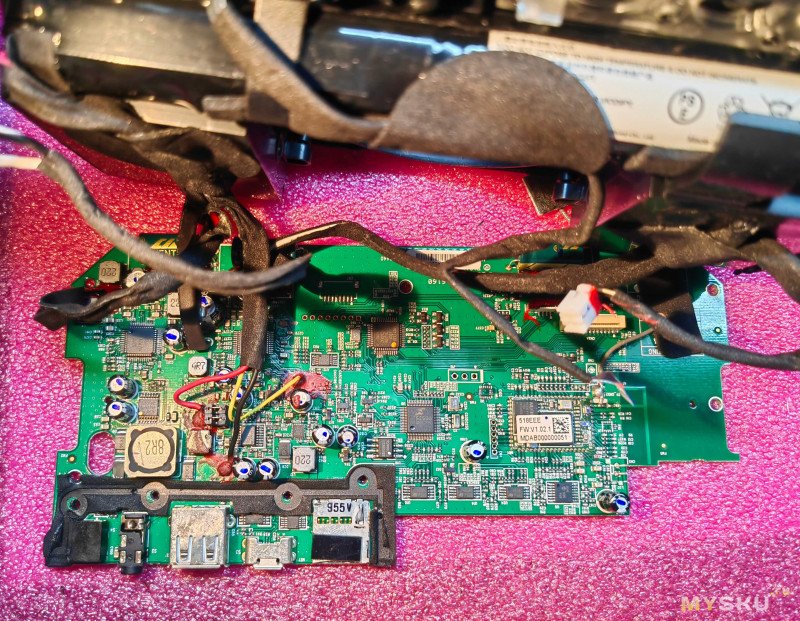

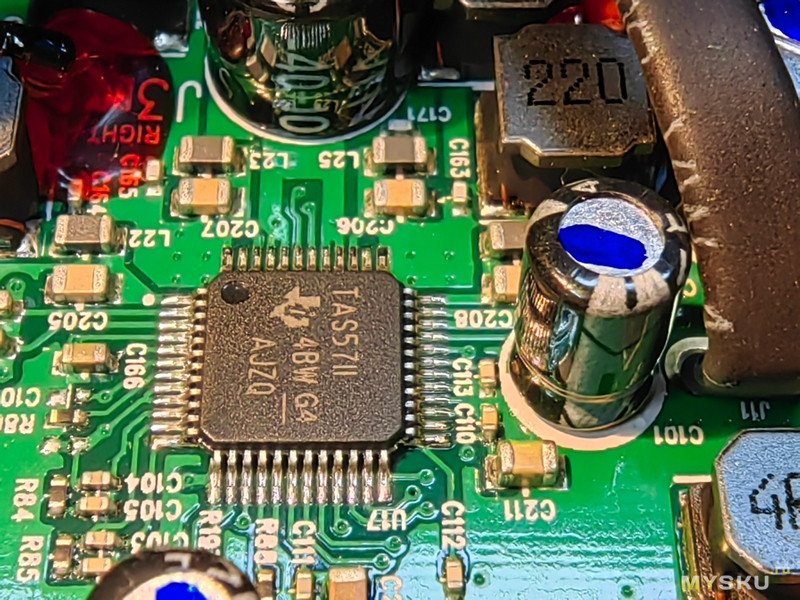

Еще немного фото электроники

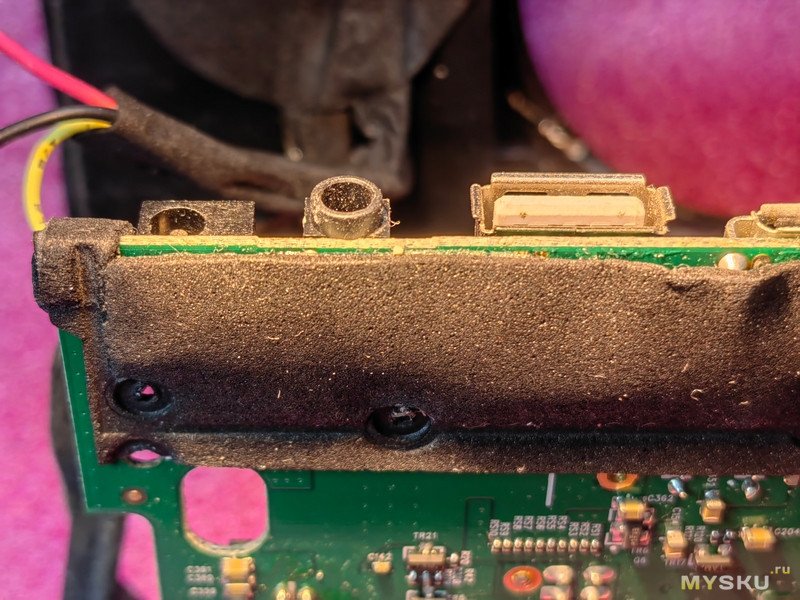

Далее рассматриваем с всех сторон разъем питания и будем его выпаивать, а на его место пробовать устанавливать модуль триггера питания.

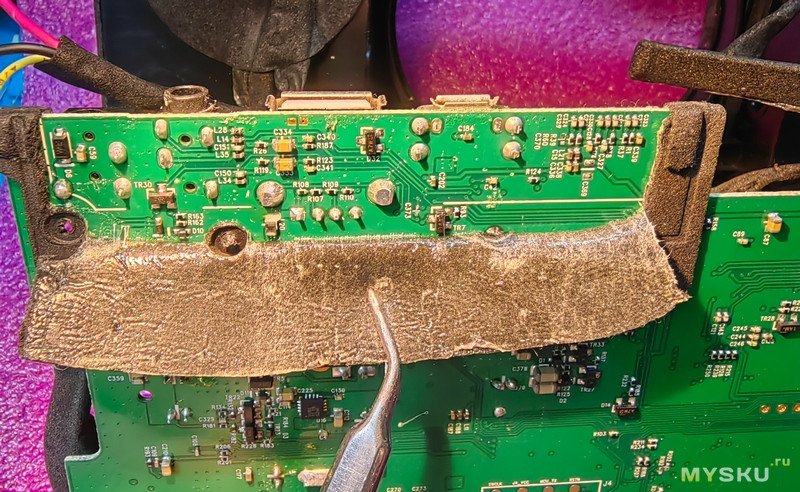

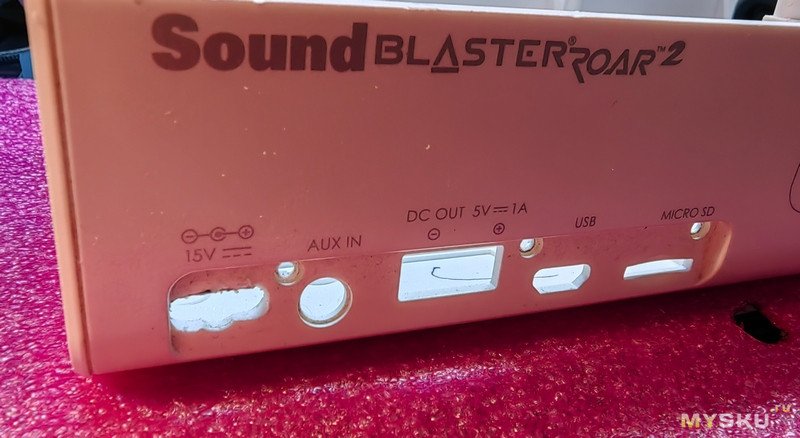

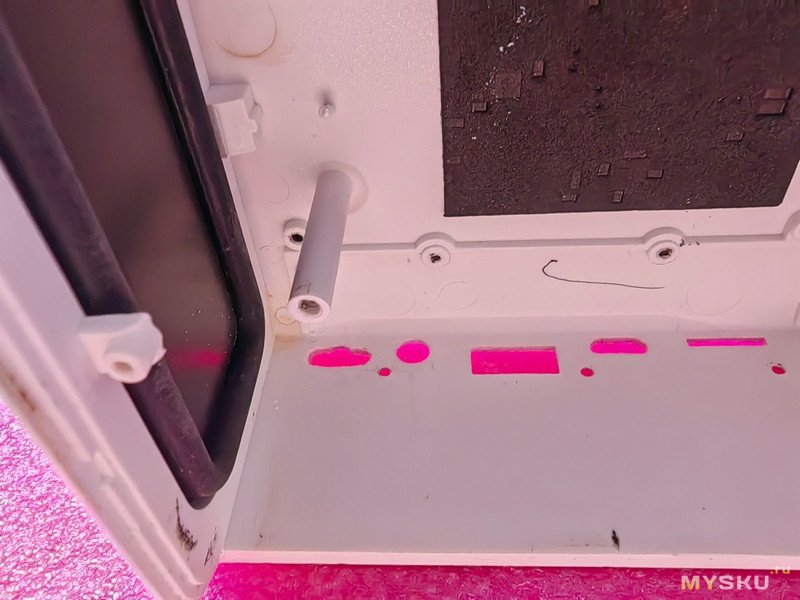

Еще немного фото разборки и пилинга место под разъем USB-C

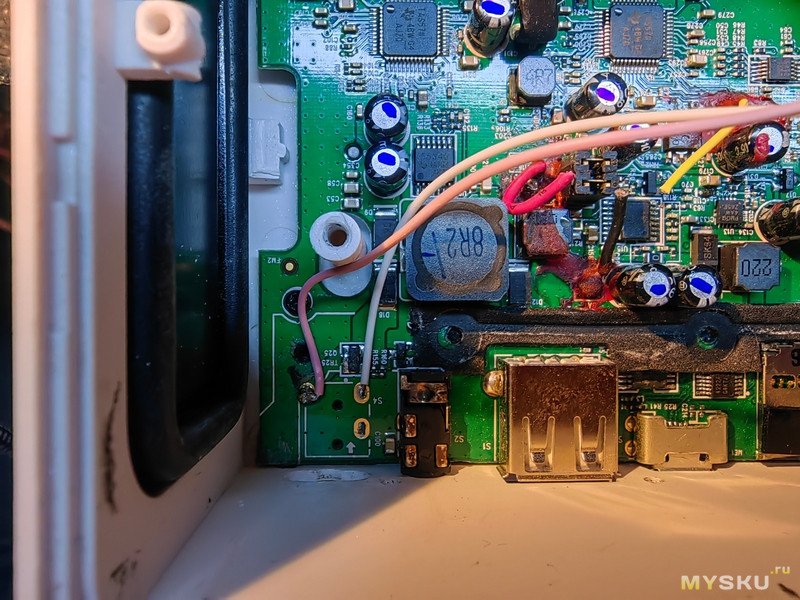

Выпаиваем разъем, на место разъема запаиваем два проводка, которые потом будут припаяны к модулю триггера и ставим плату на место.

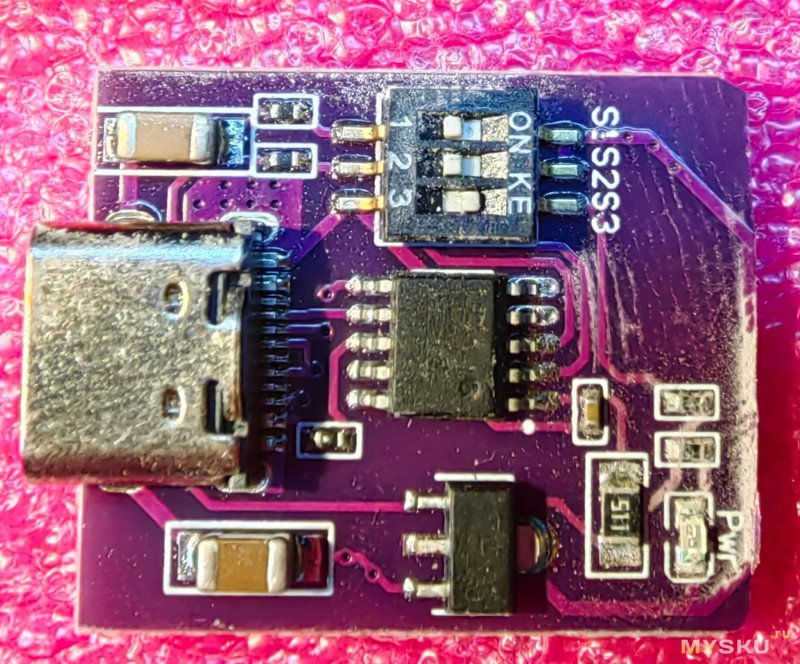

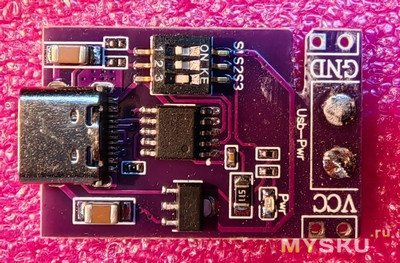

Опиливаем модуль триггера с всех сторон, что бы он встал на место разъема питания, в процессе, я буду еще его допиливать и выпаиваю переключатель режимов и просто перемычкой установлю режим 15V

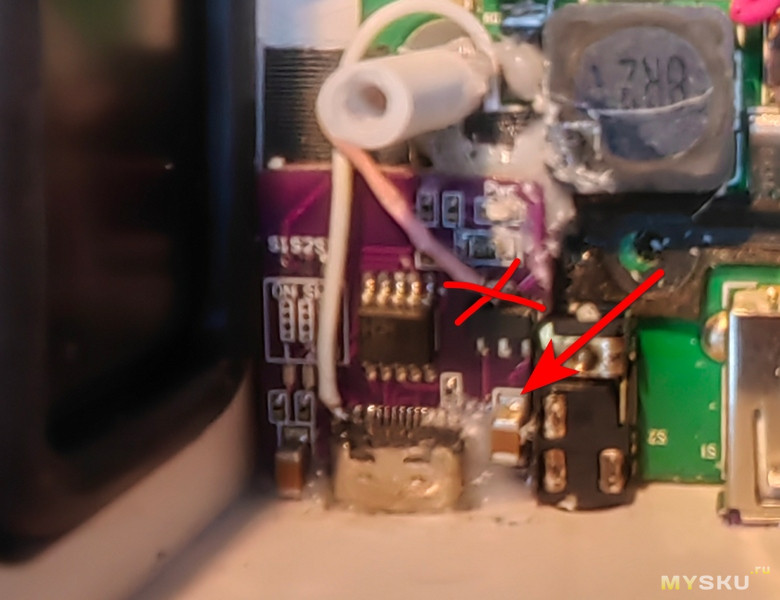

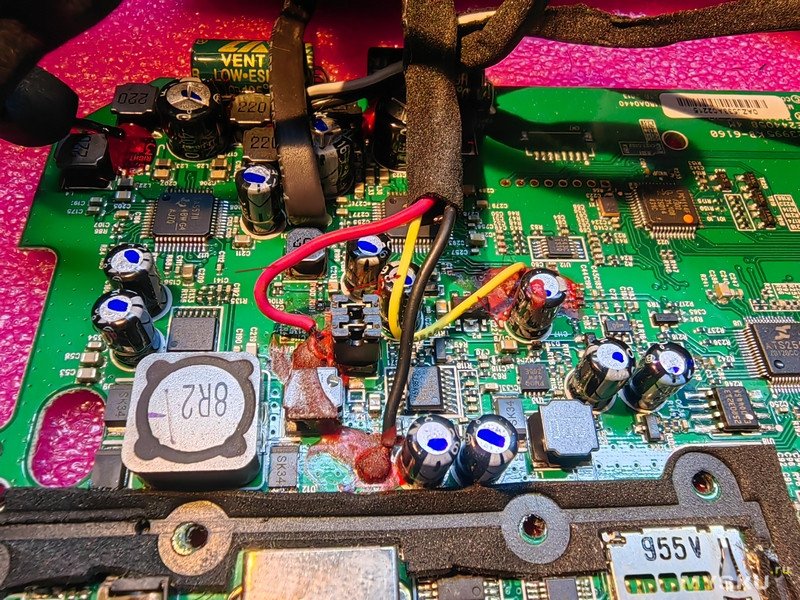

Вклеиваем модуль и подпаиваем питание, в процессе пайки и фотографии, я ошибся местом снятия 15вольт и не сохранил правильную фотографию, поэтому на черновой фотографии обозначил правильное место пайки.

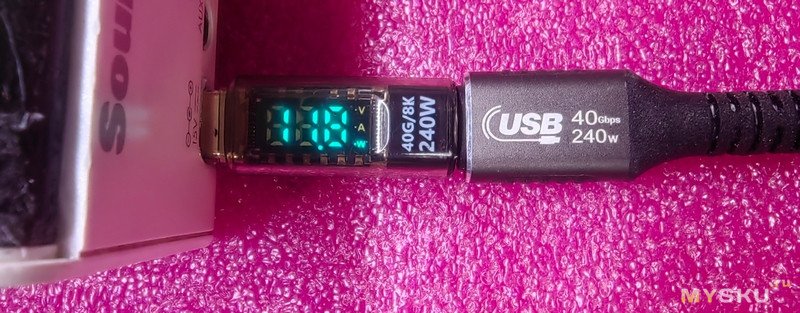

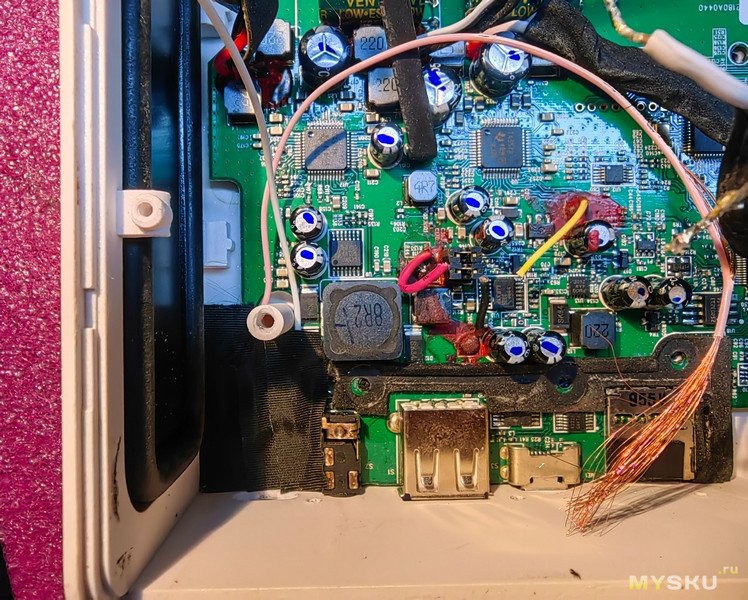

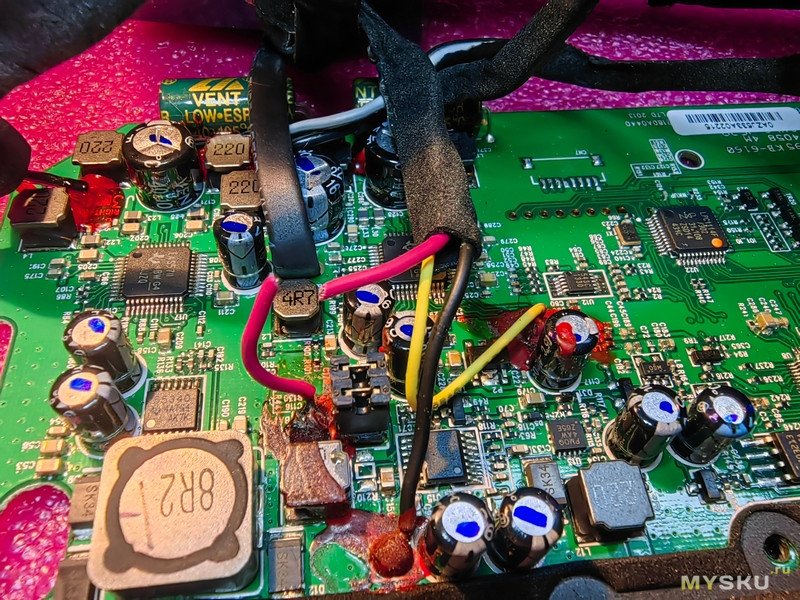

Подпаиваем обрезанный аккумулятор и проверяем работу модуля, напряжение, ток зарядки аккумулятора и мощность.

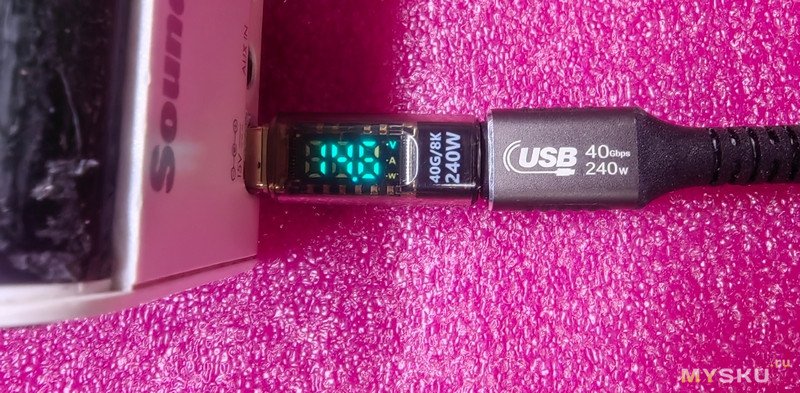

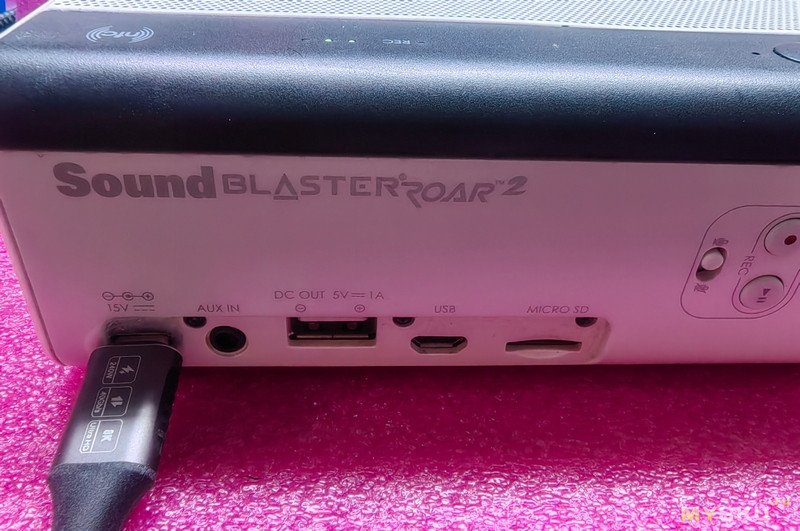

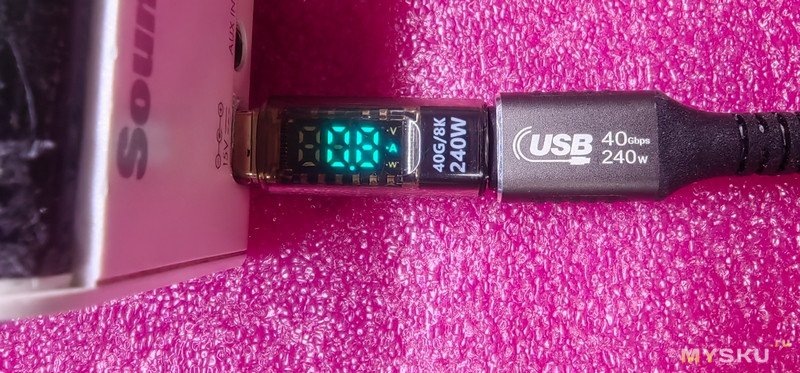

Модуль работает, зарядка работает, можно собирать все в обратном порядке и радоваться музыкой и колонкой заряжающейся от USB-C

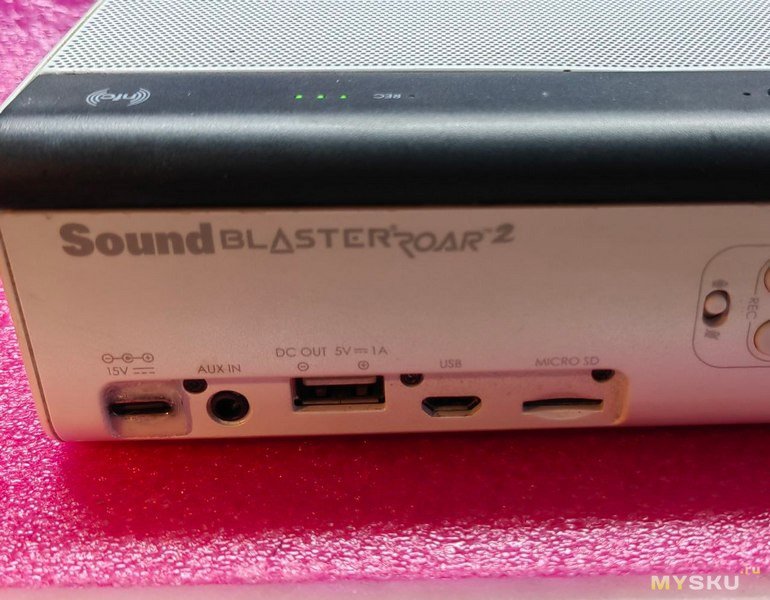

Небольшой наклон разъема, по причине что под разъемом стоят элементы на плате и левая сторона модуля должна быть ниже левого фальшь динамика, пришлось всю платку поставить с наклоном.
Наверняка возникнут вопросы, почему не переделал разъём Micro-USB?
Эта колонка умеет работать как внешняя звуковая карта по USB и единственный раз когда я использовал эту колонку в таком режиме, это когда я ее отремонтировал и проверял все ее возможности. Поэтому я решил этот разъем не трогать.
На этом обзор можно заканчивать, если будут вопросы, готов ответить.
