Модуль-тригер протоколов PD, 5 - 20 вольт.
- Цена: 1.4$
- Перейти в магазин
На обзоре у нас сегодня USB-PD триггер-модуль: подключаем, щёлкаем нужную комбинацию — и получаем от 5 до 20 вольт, как по заказу.
Поддерживаемые режимы:
Выходные напряжения: 5 В, 9 В, 12 В, 15 В, 20 В
(Плавная регулировка напряжения не поддерживается)
Для чего может понадобиться такая платка?
— Иногда использую её, чтобы запитать устройство, если под рукой нет подходящего блока питания.
— Удобно быстро проверить, какие протоколы поддерживает незнакомый БП — быстрее, чем ковыряться с тестером.
— Подходит для встраивания и переделки радиоэлектронных устройств.
— Отличный вариант для DIY-проектов и самодельных сборок.

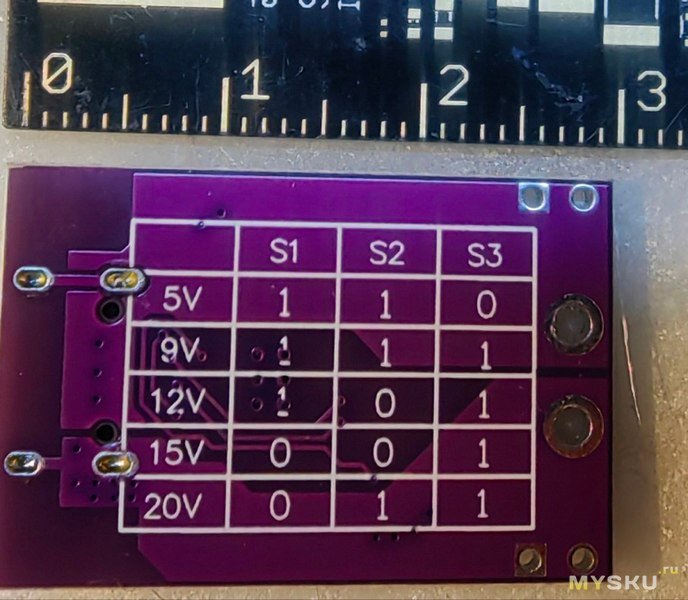

Установка выходного напряжения:
Установка нужного напряжения осуществляется вручную с помощью DIP-переключателя — в соответствии с таблицей комбинаций, нанесённой на обратной стороне платы.
Характеристики:
Размер: 3,1 × 2 см
Вес: 2,9 г
Примечания:
После установки DIP-переключателей рекомендуется измерить напряжение мультиметром, так как модуль не имеет встроенного индикатора напряжения. Проверяйте перед подключением к реальному устройству!
Если переключатели DIP настроены неверно (не по таблице), модуль может выдать произвольное напряжение из перечисленных выше.

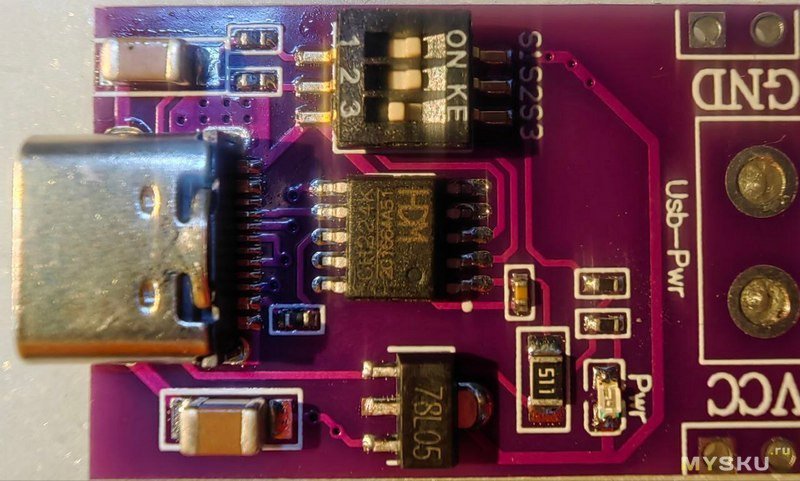

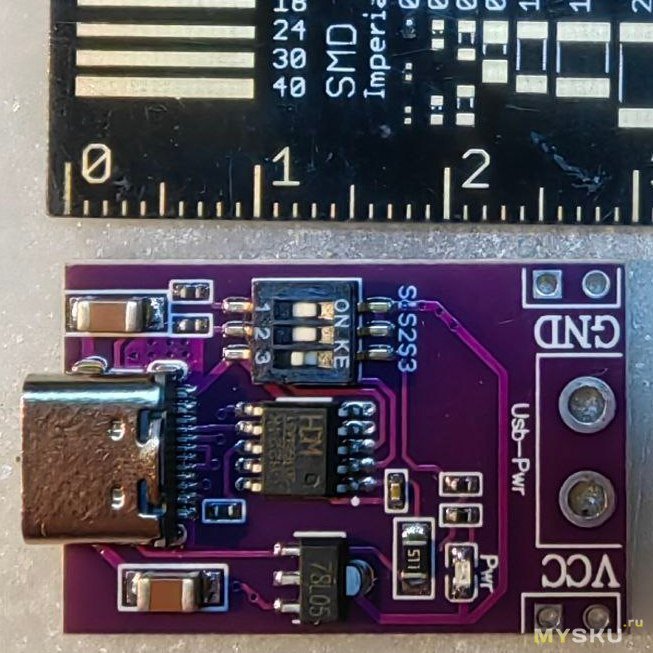

Немного фото с всех сторон

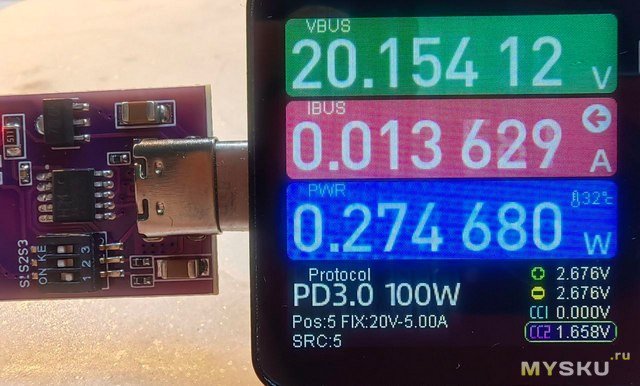

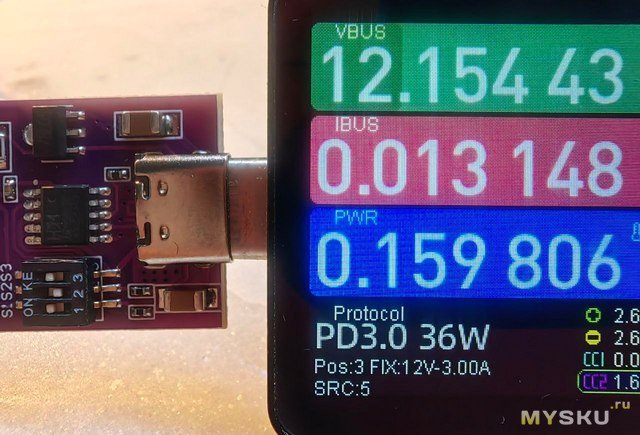

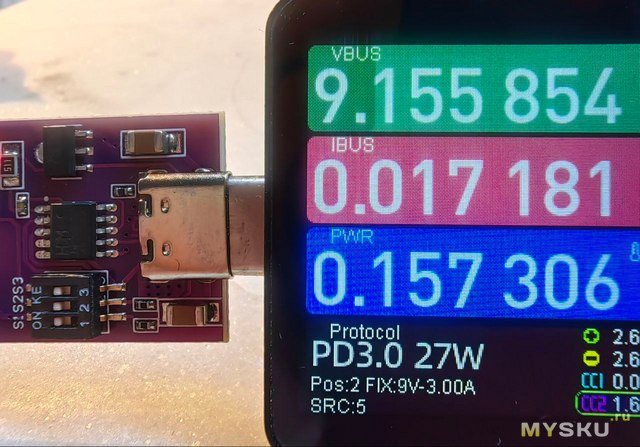

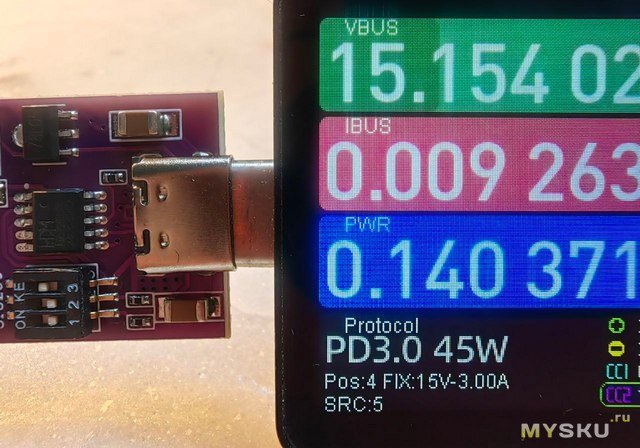

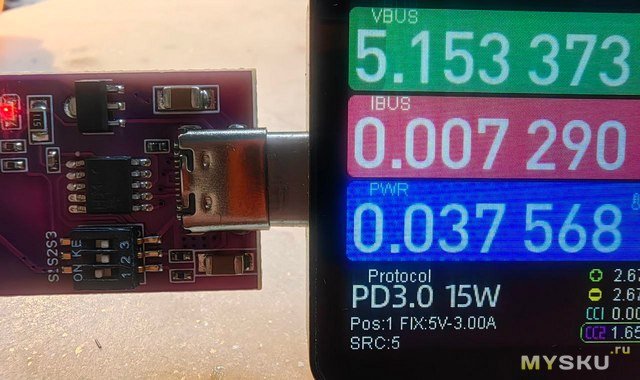

Примеры протоколов:
При использовании платка практически не греется. Правда, я не нагружал её выше 20 В / 4 А, но и греться там особо нечему — кроме, разве что, силовых дорожек.
Всё потому, что задача этой платы — не преобразовывать питание, а просто перевести блок питания в нужный режим и выдать на выходе то, что появится на USB-разъёме.
Дорожки питания широкие и на мощности 80ватт мой тепловизор особого нагрева не увидел.
Планирую еще докупить таких плат, очень удобно встраивать и переводить питание всякого разного на USB-C.

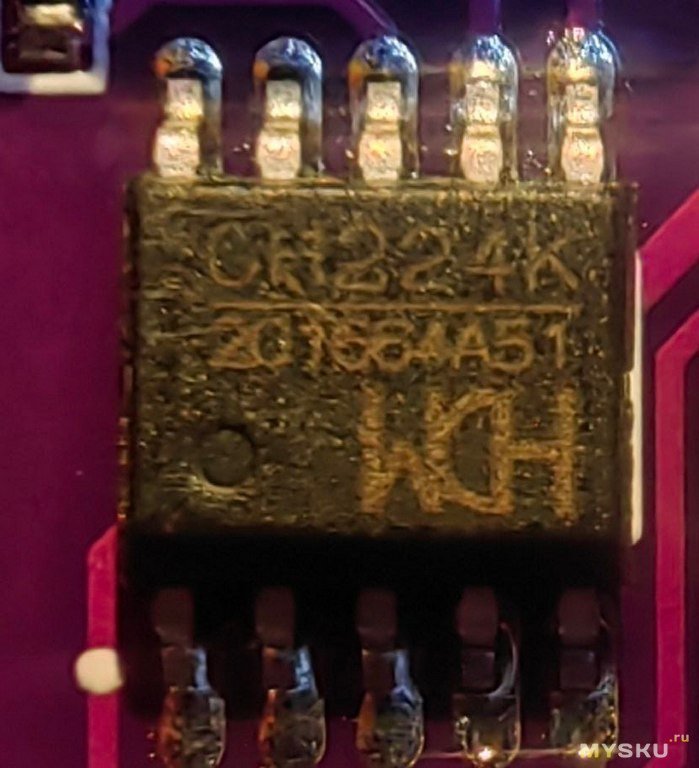

На просторах интернета удалось найти PDF на микросхему CH224 PDF
Производитель wch.cn

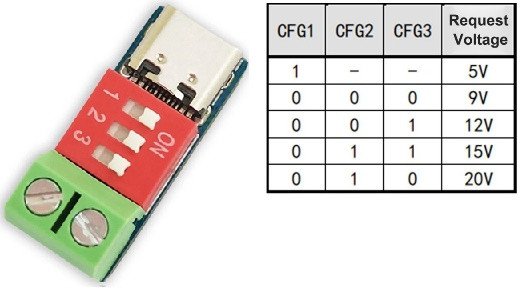

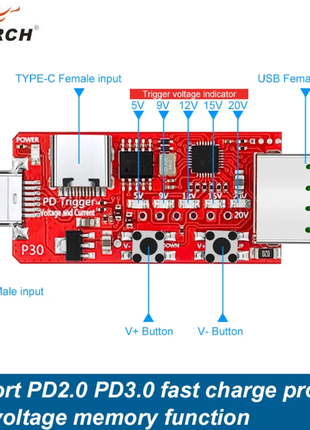

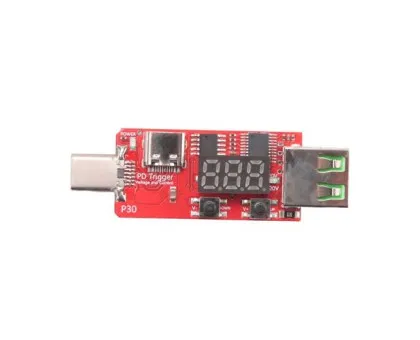

Так же на просторах ALI имеются другие исполнения платок на этой микросхеме.
Перевод из PDF файла
1. CH224 интегрирует несколько протоколов быстрой зарядки — USB PD 3.0/2.0, BC1.2, автоматически детектирует VCONN и эмулирует E‑Mark чипы, поддерживая мощность до 100 Вт. В состав CH224 входит встроенный модуль связи PD, что обеспечивает высокую степень интеграции и минимальный объём периферии. Микросхема имеет функцию контроля выходного напряжения, а также модули защиты от перегрева и перенапряжения. Широко применяется в самых разных электронных устройствах для расширения возможностей приёма высокомощного питания: беспроводных зарядках, электрических зубных щётках, аккумуляторных бритвах, электроинструментах на литиевых батареях и т. д.
2. Основные возможности
Поддержка входного напряжения от 4 В до 22 В
Поддержка протоколов быстрой зарядки USB PD 3.0/2.0 и BC1.2
Совместимость с USB Type‑C PD; автоматическое определение прямой и обратной вставки вилки и соответствующее переключение
Эмуляция E‑Mark и автоматическое питание VCONN; поддержка PD‑запроса до 100 Вт
Динамическая настройка запрашиваемого напряжения различными способами
Высокая степень интеграции «всё в одном», упрощённая периферия и низкая себестоимость
Встроенные модули защиты от перенапряжения и перегрева
3. Применение
Беспроводные зарядные устройства
Кабели для зарядки ноутбуков
Малые электрические приборы с литий-ионными батареями
Электроинструменты с литий-ионными батареями
Внешние аккумуляторы (Power bank)
Как быстро меняется электроника вокруг нас, еще недавно надо было все тоже самое делать на нескольких микросхемах и стоимостью явно больше 1,5$, а сегодня решение в одной микросхеме стоимостью 40 центов.
Вывод:
Отличное решение для переделки различных устройств на USB-С питание.
По традиции спонсор настроения написания обзора
Добавлено
Если переключать во время подданного напряжения и выбрать недокументированное значение переключателей, то будет 5В, но если переподключить модуль, то будет 0В, то есть блок питания вообще не увидит что к нему что то подключено.
Поддерживаемые режимы:
Выходные напряжения: 5 В, 9 В, 12 В, 15 В, 20 В
(Плавная регулировка напряжения не поддерживается)
Для чего может понадобиться такая платка?
— Иногда использую её, чтобы запитать устройство, если под рукой нет подходящего блока питания.
— Удобно быстро проверить, какие протоколы поддерживает незнакомый БП — быстрее, чем ковыряться с тестером.
— Подходит для встраивания и переделки радиоэлектронных устройств.
— Отличный вариант для DIY-проектов и самодельных сборок.
Установка выходного напряжения:
Установка нужного напряжения осуществляется вручную с помощью DIP-переключателя — в соответствии с таблицей комбинаций, нанесённой на обратной стороне платы.
Характеристики:
Размер: 3,1 × 2 см
Вес: 2,9 г
Примечания:
После установки DIP-переключателей рекомендуется измерить напряжение мультиметром, так как модуль не имеет встроенного индикатора напряжения. Проверяйте перед подключением к реальному устройству!
Если переключатели DIP настроены неверно (не по таблице), модуль может выдать произвольное напряжение из перечисленных выше.
Немного фото с всех сторон
Примеры протоколов:
При использовании платка практически не греется. Правда, я не нагружал её выше 20 В / 4 А, но и греться там особо нечему — кроме, разве что, силовых дорожек.
Всё потому, что задача этой платы — не преобразовывать питание, а просто перевести блок питания в нужный режим и выдать на выходе то, что появится на USB-разъёме.
Дорожки питания широкие и на мощности 80ватт мой тепловизор особого нагрева не увидел.
Планирую еще докупить таких плат, очень удобно встраивать и переводить питание всякого разного на USB-C.
На просторах интернета удалось найти PDF на микросхему CH224 PDF
Производитель wch.cn
Так же на просторах ALI имеются другие исполнения платок на этой микросхеме.
Перевод из PDF файла
1. CH224 интегрирует несколько протоколов быстрой зарядки — USB PD 3.0/2.0, BC1.2, автоматически детектирует VCONN и эмулирует E‑Mark чипы, поддерживая мощность до 100 Вт. В состав CH224 входит встроенный модуль связи PD, что обеспечивает высокую степень интеграции и минимальный объём периферии. Микросхема имеет функцию контроля выходного напряжения, а также модули защиты от перегрева и перенапряжения. Широко применяется в самых разных электронных устройствах для расширения возможностей приёма высокомощного питания: беспроводных зарядках, электрических зубных щётках, аккумуляторных бритвах, электроинструментах на литиевых батареях и т. д.
2. Основные возможности
Поддержка входного напряжения от 4 В до 22 В
Поддержка протоколов быстрой зарядки USB PD 3.0/2.0 и BC1.2
Совместимость с USB Type‑C PD; автоматическое определение прямой и обратной вставки вилки и соответствующее переключение
Эмуляция E‑Mark и автоматическое питание VCONN; поддержка PD‑запроса до 100 Вт
Динамическая настройка запрашиваемого напряжения различными способами
Высокая степень интеграции «всё в одном», упрощённая периферия и низкая себестоимость
Встроенные модули защиты от перенапряжения и перегрева
3. Применение
Беспроводные зарядные устройства
Кабели для зарядки ноутбуков
Малые электрические приборы с литий-ионными батареями
Электроинструменты с литий-ионными батареями
Внешние аккумуляторы (Power bank)
Как быстро меняется электроника вокруг нас, еще недавно надо было все тоже самое делать на нескольких микросхемах и стоимостью явно больше 1,5$, а сегодня решение в одной микросхеме стоимостью 40 центов.
Вывод:
Отличное решение для переделки различных устройств на USB-С питание.
По традиции спонсор настроения написания обзора
Дополнительная информация
Добавлено
Если переключать во время подданного напряжения и выбрать недокументированное значение переключателей, то будет 5В, но если переподключить модуль, то будет 0В, то есть блок питания вообще не увидит что к нему что то подключено.
Самые обсуждаемые обзоры
| +33 |
2298
64
|
| +17 |
822
26
|
Пользуясь случаем — видел ли кто триггеры, позволяющие задать как раз плавно отрегулированное напряжение? Хоть с шагом полвольта или вольт, не обязательно 0.2. Именно такие вот однозадачные, а не тестеры с интерфейсом. Мне пока найти не удалось.
Мне портативный БП получить — на одно напряжение без лишних преобразований.
mysku.club/blog/aliexpress/103527.html — умеет
хотя бывает и qc3 — до 20, а qc2 — только до 12.
https://aliexpress.ru/item/1005006226905801.html
Только у них переключатель работает инверсивно, 1 надо считать со стороны цифр, а 0 со стороны ON.
на него и ответил
Их видимо 2 версии, у меня — та где на обратной стороне ничего нет — только табличка нарисована.
Ну потому, наверное, и верное, что табличка другая. В моём проблема, что табличка приведена из даташита, в ней описаны сигналы подаваемые на входы CFG. А переключатель на этих тригерах изначально одной стороной на массе сидит, а входы CH224 подтянуты к VDD. т.е. когда переключатель в положении ON — на вход CH224 идёт 0.

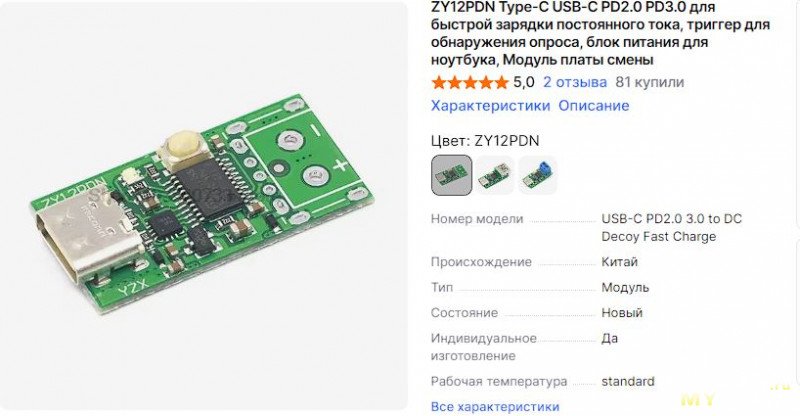

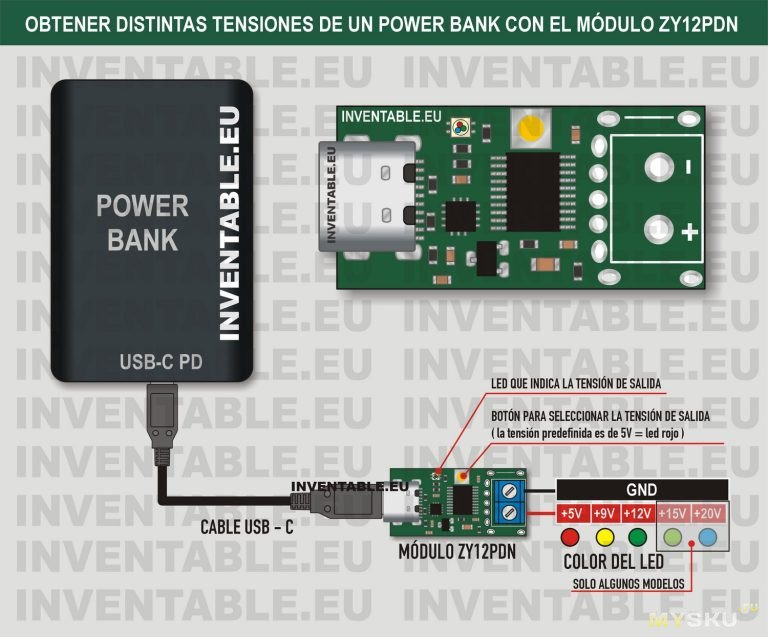

Был обзор на триггерный модуль с полным PPS достаточно компактный. Может удастся его отколхозить так, чтобы зафиксировать программируемое выходное напряжение.
Так-то я пока и обхожусь LM2596 после триггера на 12В. А вот повышайка после триггера не работает — если втыкать в питание с подключенной нагрузкой, она начинает ЖРАТЬ прямо от пяти вольт, и порт уходит в защиту раньше чем переключает напряжение. А если втыкать сначала питание, потом нагрузку, то надо не просто лишний раз дёргать разъёмы, но и соблюдать тайминг. Мощность пойдёт через секунду-две, а через пять-десять многие банки без нагрузки уже выключаются.
Но вопрос интересный, хотя игры с триггерами, по мне, так хороши в простейших случаях.
Хотя может появится что-то надежное и стабильное.

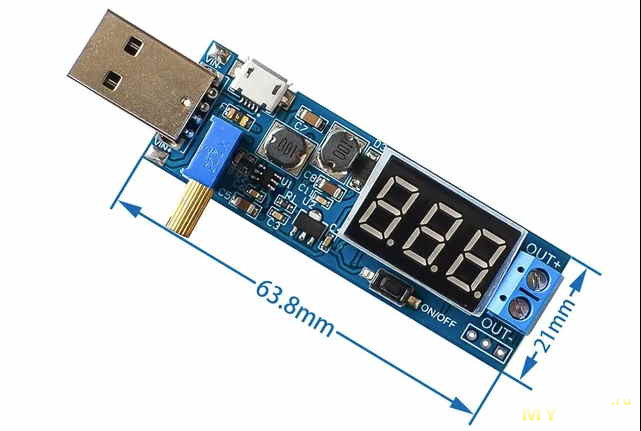

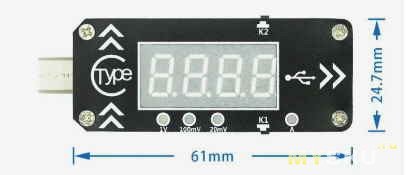

Есть ещё вот такая забавная штука: https://aliexpress.ru/item/1005001572529420.html
ни одна адекватная зарядка не позволит столько тока сожрать. Просто упадет в защиту по перегрузке.
1. Название «Повышающий понижающий преобразователь»
2. Напряжение от 3,3 В до 24 В
3. Крутилка для регулировки напряжения
А потом ещё можно поразглядывать элементы на фото.
JohnJack спросил
Из чего следует очевидный факт, что поиск подобного устройства вызывает затруднение. Поэтому я предложил два варианта замены никем не найденного пока устройства:
1 вариант — на основе dc-dc преобразователя с крутилкой (не триггер) для небольших мощностей (до 20 Вт судя по отзывам), но с возможностью запитать его от простой USB зарядки 5В
и
2 вариант — для бОльших мощностей воспользоваться триггерным устройством с программируемым выходным напряжением (PPS).
Уфф. Так понятно?

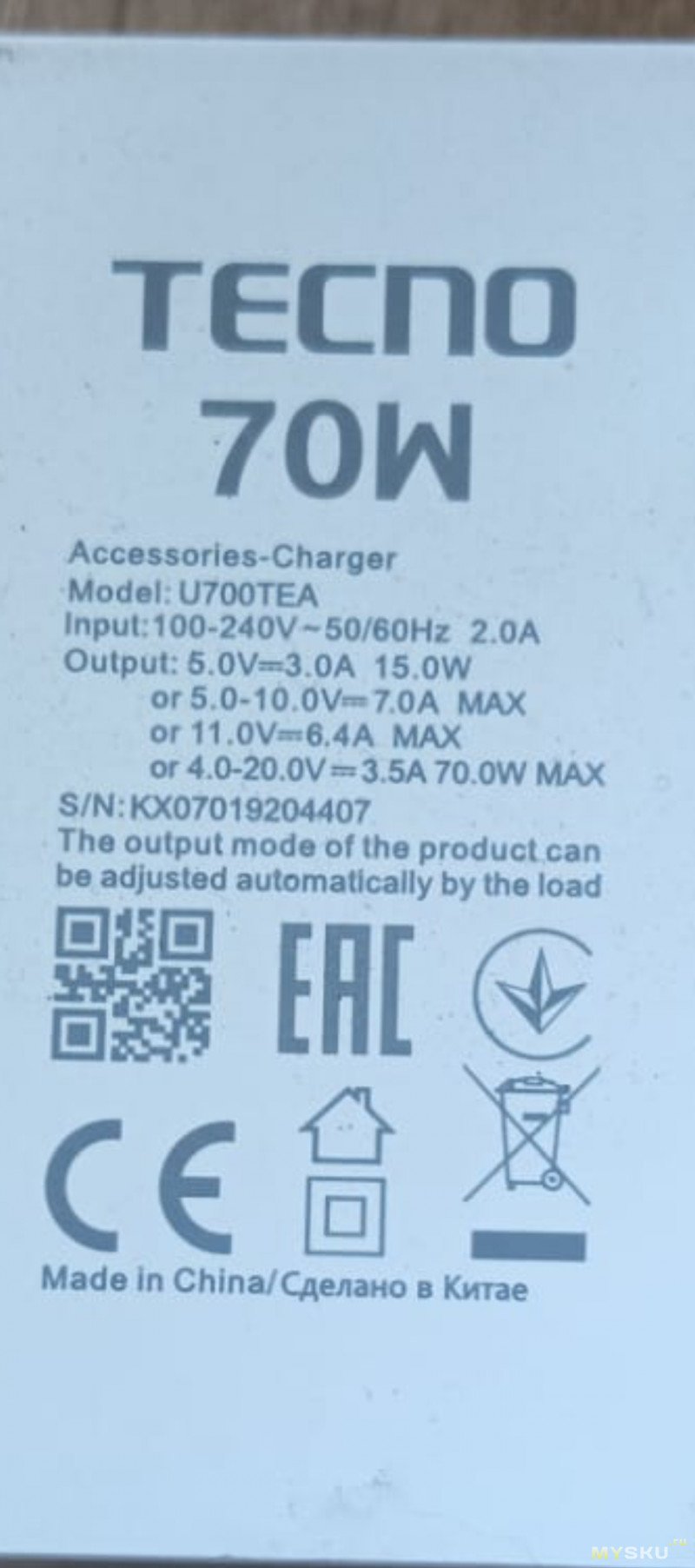

блоккабель питания на нестандартное напряжение.Вообще главная проблема (для меня) всех этих USB-PD триггер-модулей в отсутствии данных по максимальному току.
А там может быть всё, что угодно: при «старте» устройство рапортовало 20V/5A, а после 5-минутного прогрева перешло в режим 20V/3A.
Ну прокиньте потолще провода от разъёма входного, к выходному, если сомневатесь. На тех, что я выше скинул, заявлено 100Вт, но у меня PowerBank выдаёт максимум 20В 3.5А, вроде как для 100Вт надо резистор припаять к триггеру.
Возможно такая партия китайских микросхем.

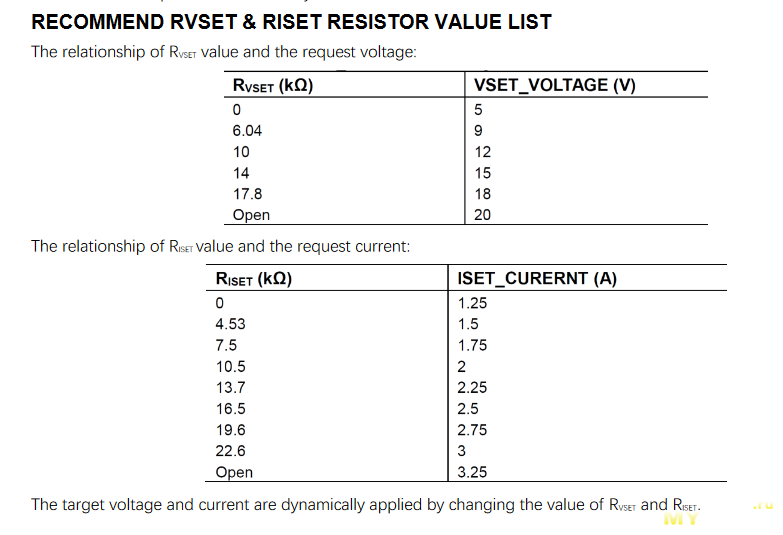

P.S. Делал как-то здесь обзор триггера. Кидал кусок даташита.

И какой блок питания надо использовать с этим модулем?
Только почему он «триггер»? Я бы сказал коммутатор или контроллер выходного напряжения…
Триггер (триггерная система) — класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов.
Отличительной особенностью триггера как функционального устройства является свойство запоминания двоичной информации. Под памятью триггера подразумевают способность оставаться в одном из двух состояний и после прекращения действия переключающего сигнала.
При это заметьте, тумблер, это не триггер.
Ну если будет устройство конкретно реагирующее на 0 и 1, то тумблер можно как триггер использовать, просто это уже какие-то каламбуры будут, усложнение понимания работы схемы.
Все смешалось, люди, кони…
Староверам тяжело расстаться с привычным пониманием триггера…
Ставите внутрь этот модуль, соединяете проводки и ваш тонометр работает от любого блока питания с PD.
Или у вас ноутбук с питанием 20в, та же история, ставите внутрь эту платку, переключатели в 20в переключатели, соединяете проводками и подключаете к блоку питания с поддержкой PD 100ват. И все будет работать если конечно ваш ноутбук потребляет до 100ват.
У меня уже других и нет. Но в случае если у вас простой USB блок питания, то 5в пойдут напрямую без изменений и все будет работать.
для переделки лучше брать триггеры на фиксированное напряжение, ибо питание устройства известно.
он и меньше раз в 10 будет, ибо там обычно кроме разъема только одна микросхемка 2*3мм
У вариантов на разное напряжение все детали одинаковые, разница только в чипе/прошивке.
Второе, я заранее не знаю какие напряжения мне пригодятся, 5в,12в или 15в, а тут накупил горсть модулей на данной микросхеме, и перемычкой выставил нужное состояние триггера и все.
Да, в тех что смотрел была задана конфигурация или резистором, или дорожками печатной платы.
но мне проще купить понемногу на разные напряжения и взять из нужной кучки, чем перепаивать резисторы или носится потом с огромной платой в которой нужно думать как би не пропали контакты дип свитча чтоб нежданчиком не прилетело повышенное напряжение.
да, есть такие платы в которых выведены контактики для пеермычек припоем вместо переключателя в обзоре. тоже смешного размера. как вариант https://aliexpress.com/item/1005009462758602.html
зы. триггер на 5в — один или два резистора. ;)
Еще бы понять что за микруха 312Ы
Благодаря вам, нашел еще такие на 48В ссылка
(такая же как в обзоре)
редирект не у всех работает нормально. :(
но сервер редиректа доступен не всегда/не от всех провайдеров.( Часть остальных дублировали в разных странах — увеличило доступность)
mysku.club/blog/aliexpress/97519.html
mysku.club/blog/aliexpress/92151.html
Также на моём триггере греется стабилизатор, именно микросхема триггера холодная.
Добавлено:
Стаб. там линейный 78L05, на его вход попадает 5-20В, поэтому и греется довольно существенно.
Поэтому модуль с возможностью запаять перемычку или выставить нужное значение переключателем в некоторых случаях предпочтительней.
пистолетвольтметр…70вт включается с тачскрина телефона, оно там обозвано как «гипер». По умолчанию 30вт
наконец то по настоящему полезный топик после разных блокнотиков и карандашиков!
ps
только у меня на Али с Муськи не редиректит?
существуют версии с другим стабилизатором, те не греются, их и стоит брать.
https://aliexpress.ru/item/1005006226905801.html
https://aliexpress.ru/item/1005005452631923.html
Первый на CH224K, у него заявлено от 4 до 22В входное, на 20В не греется.
Переключение идет по-порядку, почему нет то?
Да, дороже, но куда удобней.
000, 001, 010, 011, 100, 101, 110, 111
а у тригеров (первая строка обозреваемый, вторая тот, что я скидывал) при таком переключении порядок напряжений будет таким:
5v, 5v, 5v, 5v, 15v, 12v, 20v, 9v
9v, 5v, 20v, 5v, 12v, 5v, 15v, 5v
P.S. нашел smd rotary switch с binary выводом так что)
Ну т.е. или они или зарядники, но если нормальный бп дает всегда 12, то конструкция с триггером заводится в 95 случаях из ста. А в пяти оставшихся начинаются танцы с бубном.
Т.е. идея хорошая теоретически, но на практике лишний гемморой.
Какие слова разъяснить?
Возможно какие-то комплекты устройство-зарядник стабильно работать будут, но совершенно не видно от этого профиту относительно обычного адаптера на 12в.
Ага, только ТС может купить такой и больше никто и никогда…
Да у людей работают, скорее всего надо подбирать зарядник с конкретно известными протоколами, а многие и для внешних АКБ берут.
Профит очевиден, питать поочерёдно устройства с разным напряжением питания от одного зарядного/внешнего АКБ, не заморачиваясь на переключения.
Весьма неожиданно… Весьма…
Я вставляю тестер, далее должен блок питания чем то нагрузить иначе он не включится и тестер не покажет мне меню и в тестере я не смогу запустить тест протоколов.
Теперь мой вариант, блок питания, тестер, триггер напряжения из обзора, блок питания включается и сразу тестер показывает 15В.
Второй вариант явно быстрее и проще, мне часто надо проверить дает блок 20в или не дает и гораздо проще иметь под рукой триггер и мультиметр. или показметр напряжений по USB, или купить триггер с встроенным показометром.
Тестер протоколов USB вещь нужная, но его универсальность иногда лишнее, поэтому в работе множество других полезных махараек.
я не знал этого, поэтому просто включал в БП тестер, и смотрел поддерживаемые протоколы.
триггером как узнать протокол? Великие китайцы иногда и питальники и триггеры делают И с QC, И и PD.
включили триггер. он выдал на тестер 12В. Это КЧ или ПД? хотя б без версии их как определить? )))
Совпадение значений однозначно свидетельствует о поддержке такого протокола зарядным устройством. Нет?
Это же и делает тестер в автоматическом режжиме и рисует галочки или прочерки в существующих протоколах.
Токи, КЗ и прочее несколько выходят за рамки проверки наличия протоколов, нет?
если что, чуть больше одной разновидности «протокола(напряжения) позволяет получить обсуждаемые здесь 15В, например.
Мне тут не важно, важно что блок может 12, 15 или 20В.
Эта фигня позволит определить НАЛИЧИЕ какого-нибудь нужного сейчас протокола (запрошенного триггером) быстрой зарядки с нужным напряжением.
Определить протоколы оно НЕ позволит.
Я нависал его назначение в обзоре и отдельно указал что мне удобно быстро проверить
Мне попадает в руки блок, мне надо по быстрому глянуть есть ли в нем 15В для работы с Nintendo
Приносят в ремонт довольно часто не рабочий Nintendo с каким то блоком питания и обозреваемым триггером проверяя блок понятно что блок питания не поддерживает 15вольт, а в консоли банально аккумулятор ушел в глубокий разряд. Тестером можно это тоже проверить, просто триггером и показометром это удобнее.
по хорошему стоит именно начинать со включения ЮСБтестера в разрыв нинтендо и БП, и смотреть подано ли необходимое напряжение 15в на приставку.
если не подано, то далее как вам удобнее по ремонту, подключать свой заведомо рабочий. или подключать тестер протоколов к принесенному БП.ну а я б конечно начал с чтения надписей на питальнике(если тот не совсем фуфло, то чаще всего таки пишут правду) )))
В ноутах эплах, вообще стандарт, пока контролер не проснется, он блок питания в 19 вольт не переведет, и ваш тестер не подскажет кто виноват, блок питания или ноутбук, нужно триггером(или тестером протоколов) проверить блок питания и тогда ясно что вина в ноуте.
Пишут все что угодно и даже оригинальные блоки дохнут как угодно, поэтому доверяй но перепроверяй.
Я пару недель назад столкнулся с ситуацией, что мой дорогущий Anker Prime Charger 250W с последней прошивкой не заряжает по USB ноутбук Леново, как и оригинальный блок Леново клиента, не заряжал ноутбук, причем один и второй заряжали ноутбук DELL и мой телефон. Другой абсолютно китайский блок питания, Леново заряжал, так же как и купленный новый оригинальный блок. Вот такой интересный глюк, в причине разобраться не успел, так как клиент торопил, поэтому клиенту был отдан ноут с новым блоком питания. Если бы у меня не было большого разнообразия блоков питания, полез бы ремонтировать исправный ноут и это не единичный случай, просто знаю что Леново привередливы к блокам питания.
Непонятно только как в этом должен помочь триггер? )))
Ну ок, включили здешний триггер оно выдало на него 15в. нинтенде/контроллеру/аккуму сильно от этого полегчало? Или она стала заряжаться по вифи?
путь вникуда. нинтенда ж так же само может глубоко разрядить аккум и с исправными цепями и не включать контроллер который сможет запросить от питальника 15в.
для того чтоб действительно разбираться с возможностями запросов нужных протоколов и значений нужно использовать подходящие ЮСБтестеры. ими же можно и контролировать какой именно запрошен приставкой.
и тогда станет меньше «загадок» почему девайсы не работают в паре. типа как с теми ноутами.
Я уже тут упоминал, что у меня в ремонте был ноут Леново, который после ремонта не заряжался от Анкер 240W, но заряжался исправной оригинальной зарядкой.
стоит условные 3-5$
я обычно пользуюсь сильно более продвинутой версией с более точным определением типов протоколов и прочего…
