CC/CV зарядное устройство для Li-Ion c цифровой индикацией

Компактно и бесплатно.
То есть даром.

Итак, мне в руки попал перезаряжаемый вейп IDBAR RANDM M.

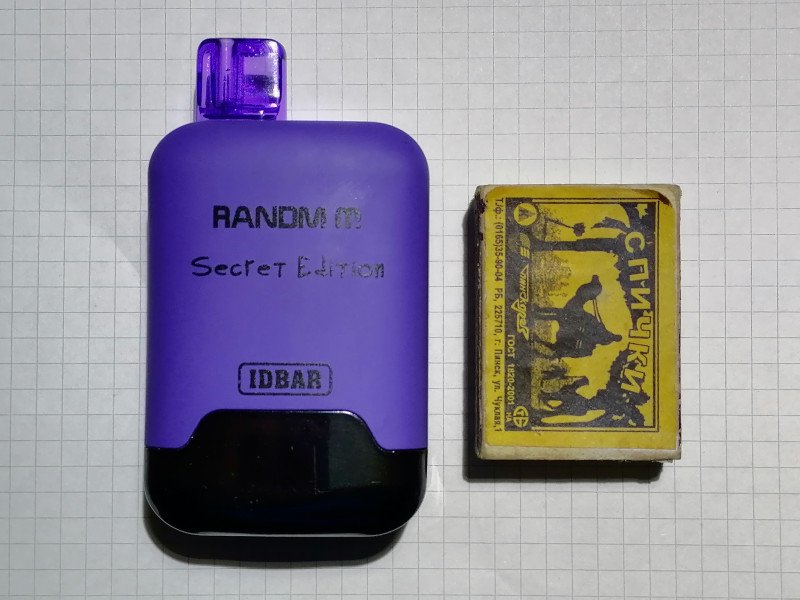

Такой себе обмылочек из пластмассы со сглаженными углами.

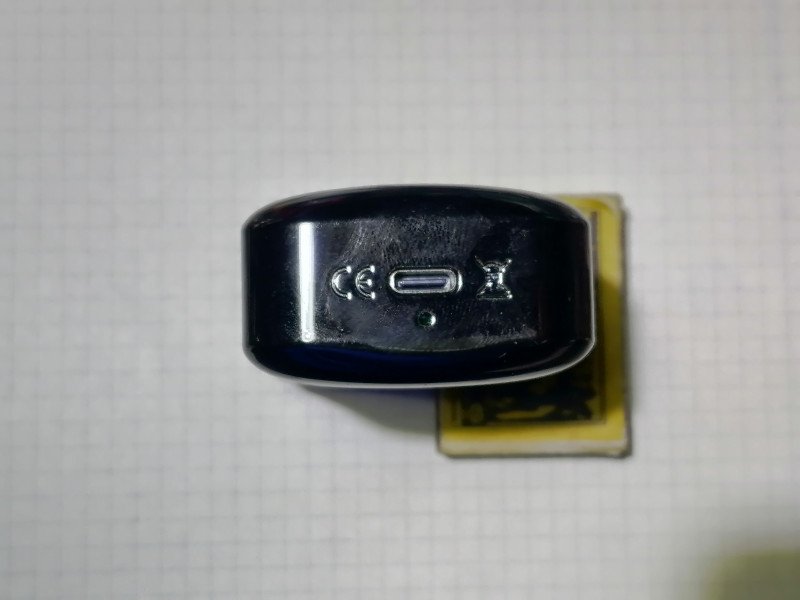

Сверху поворотный мундштук, снизу отверстие для забора воздуха и разъём USB-C для зарядки:

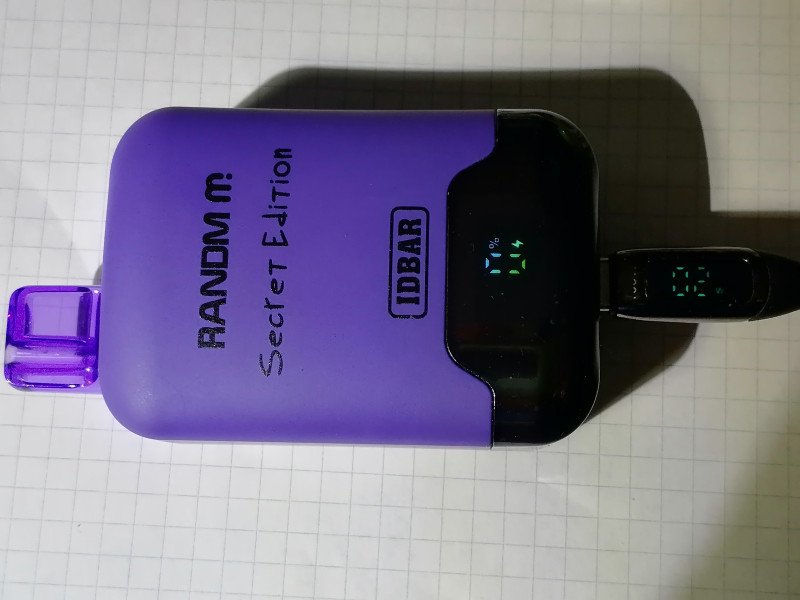

Мощность зарядки, кстати, 2,5-3 ватта:

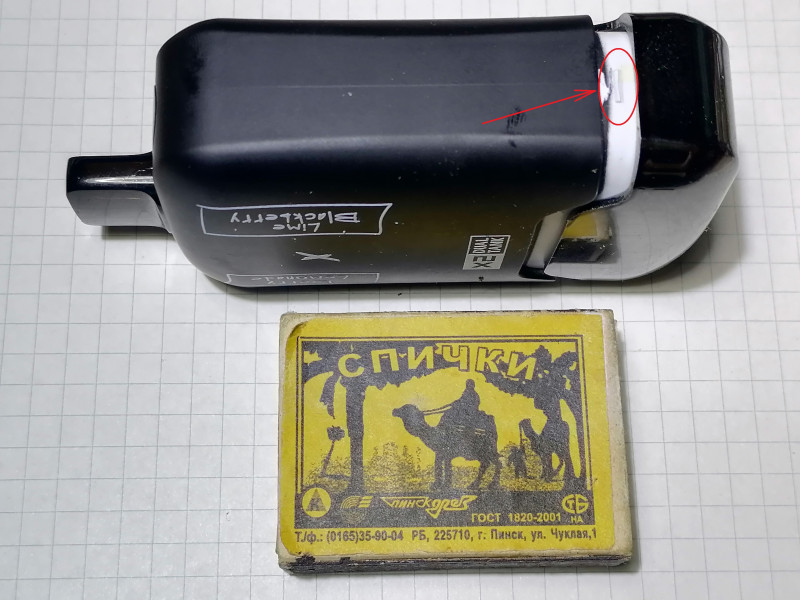

Корпус не заклеен, держится на двух пластиковых защелках(указаны стрелкой):

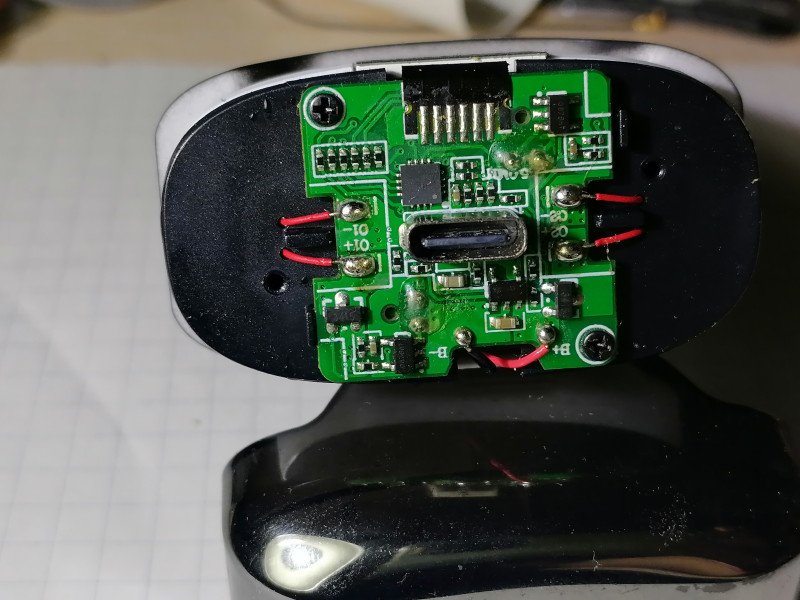

Снимаем нижнюю крышку, видим плату электроники с разъёмом USB-C:
На пластиковом основании её держат два мелких самореза.

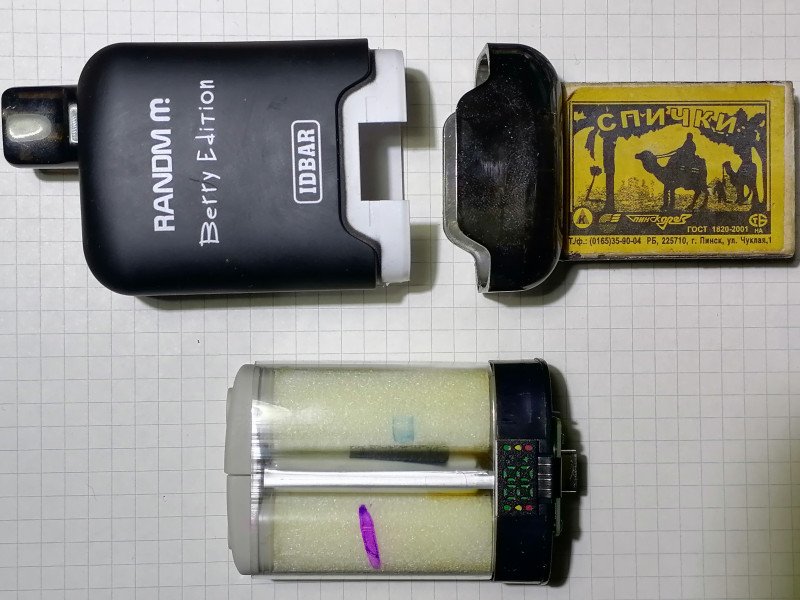

Можно, кстати, и верхнюю часть корпуса аккуратно снять:

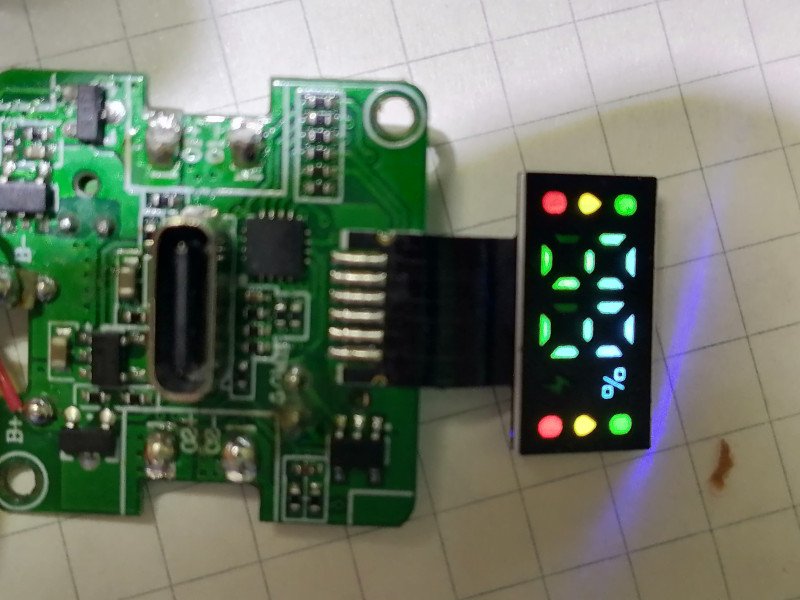

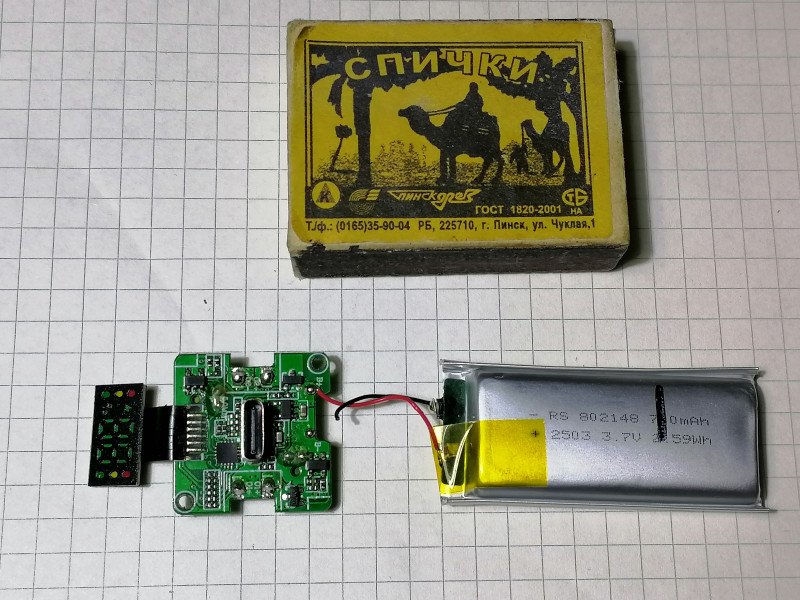

Собственно, электронная часть устройства, уже без нагревателей:
Индикатор размерами 15х8 мм вынесен на печатном шлейфе.
Плата электроники имеет габариты 23х23 мм.
Её тыльная сторона крупным планом:

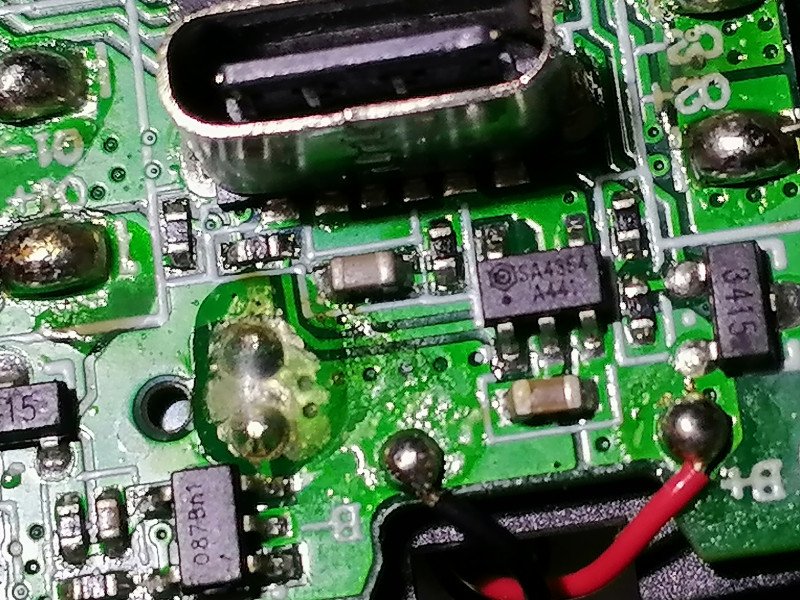

Основная функциональность реализована двумя микросхемами: безымянным контроллером дисплея и контроллером заряда литиевого аккумулятора SA4354:
Он способен пережить до 28 В входного напряжения(правда, на 6,5 В уйдет в защиту). Ток заряда всего до 0,6А, но какому-нибудь фонарику и такого за глаза.

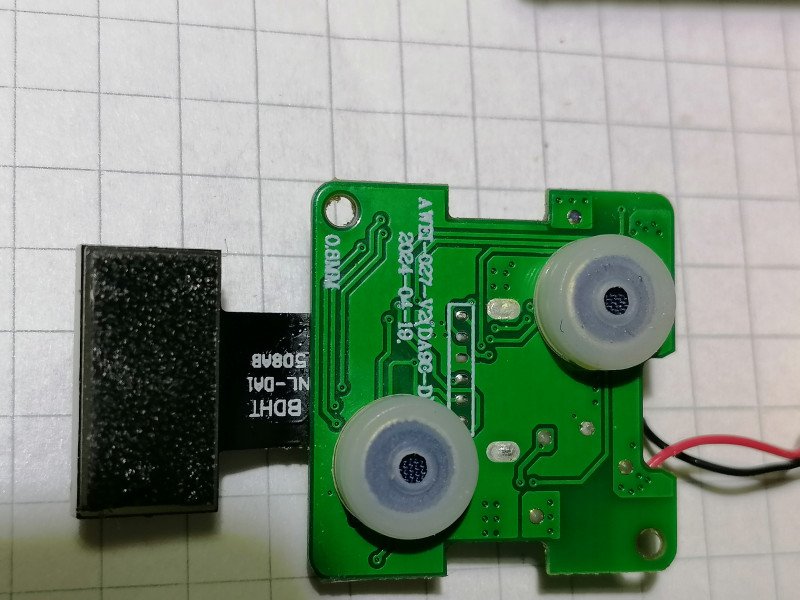

Вид платы сбоку:
Для уменьшения общей толщины датчики затяжки можно выпаять, электроники в них нет — управление нагревательными элементами осуществляется парой микросхем с маркировкой 078Bn1 с внешними ключами 3415.
Индикатор показывает уровень заряда с дискретностью 5%, отсутствие нагревательных элементов при замыкании датчиков затяжки ему не мешает:
Вывод: плата является хорошим готовым решением для зарядки литиевых аккумуляторов емкостью от 0,5 Ач. Переразмеренность текстолита налагает некоторые ограничения по применению, но расположение входного разъёма перпендикулярно текстолиту снимает часть проблем с креплением в корпусе готового устройства.
