ККМ "БСТ-мини-Ф" глазами радиолюбителя
Всем привет!
Сегодня у нас на распотрошении старший брат уже знакомого нам Элвес-МК.
Неожиданно — тут гораздо больше полезных элементов.
Добро пожаловать под кат!

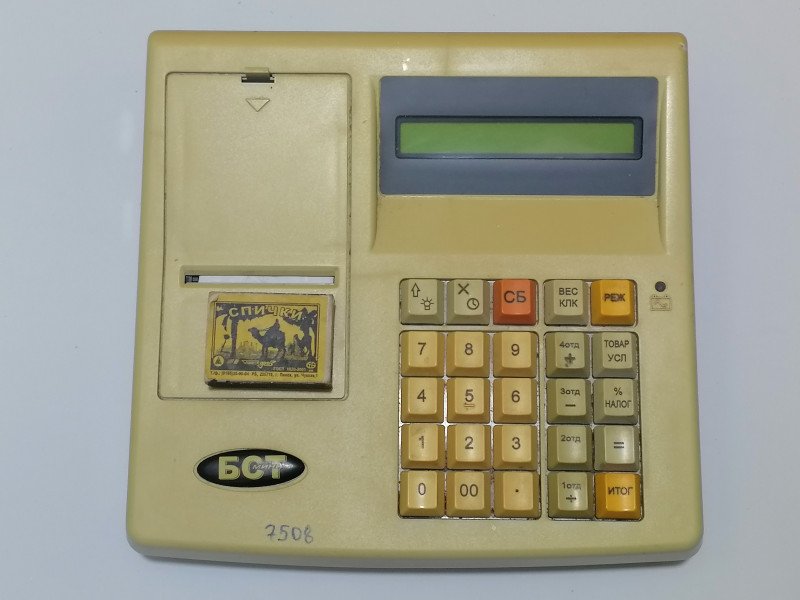

Аппарат выполнен в пластмассовом корпусе размерами 235x240x90 мм.

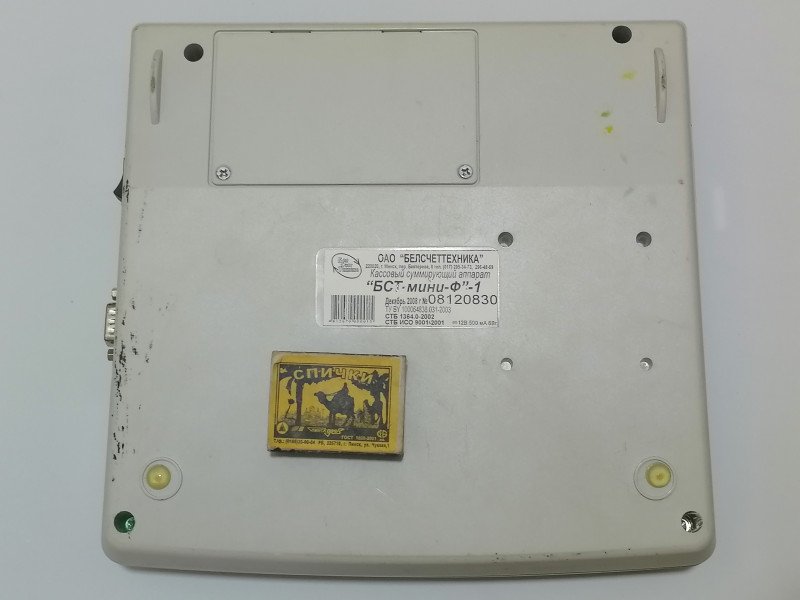

Вес около 1,2 кг. На дне корпуса расположен лючок, закрывающий отсек с аккумуляторной батареей.

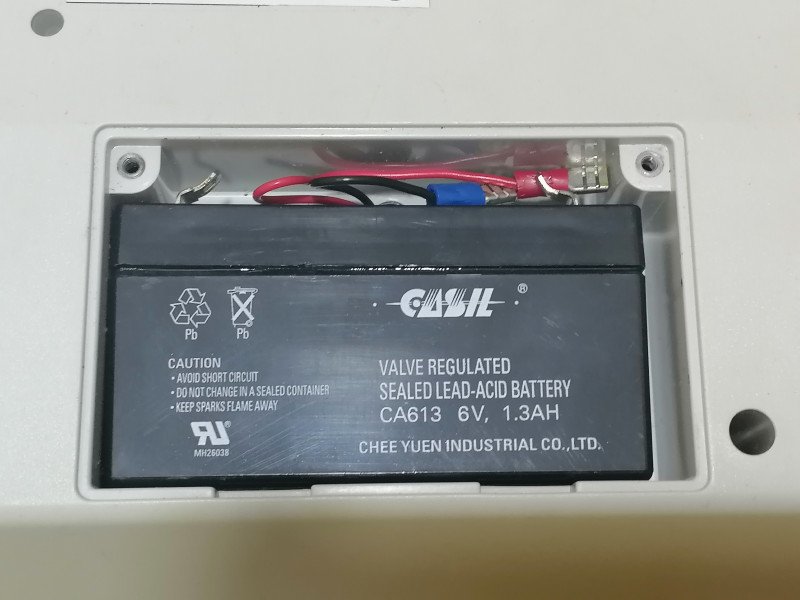

Батарея свинцово-кислотная и к настоящему моменту уже напрочь неработоспобная.

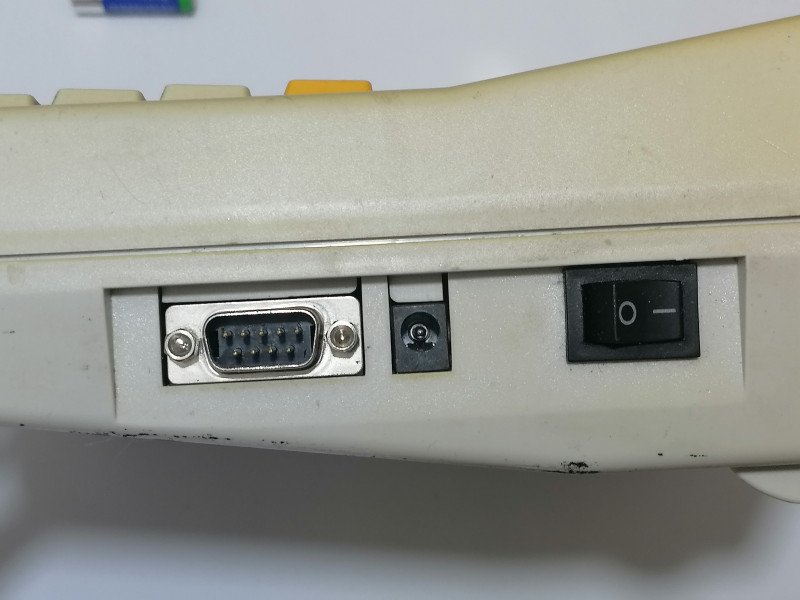

На правой грани корпуса — разъёмы питания, RS-232 и выключатель:
Под съемной крышкой на верхней стороне корпуса — термопринтер под 57-мм ленту.

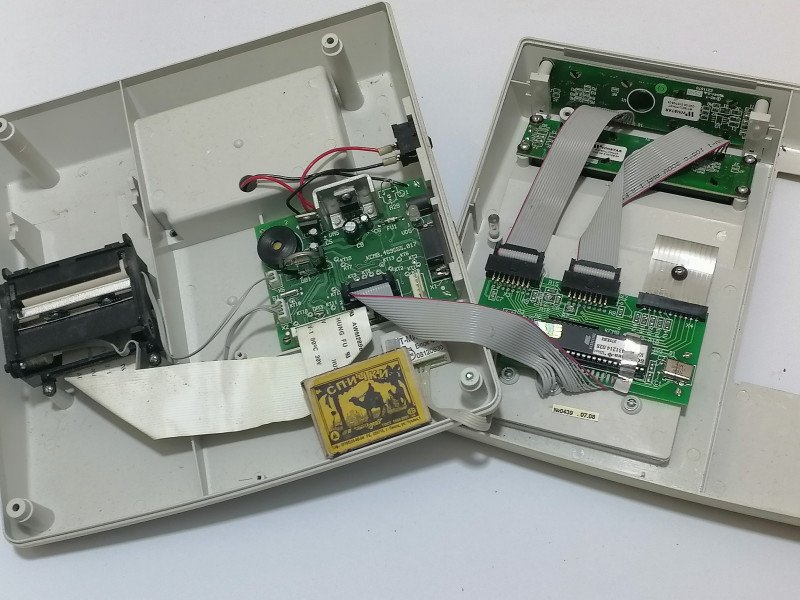

Корпус скрепляется четырьмя винтами с плоским шлицом, находящимися на его дне. Выкручиваем их, и его можно раскрыть как книгу:
Плоские шлейфы коротковаты, да. В отличие от большинства ККМ, в которых вся электроника собрана на одной плате, здесь она разнесена на две — процессорную и силовую.

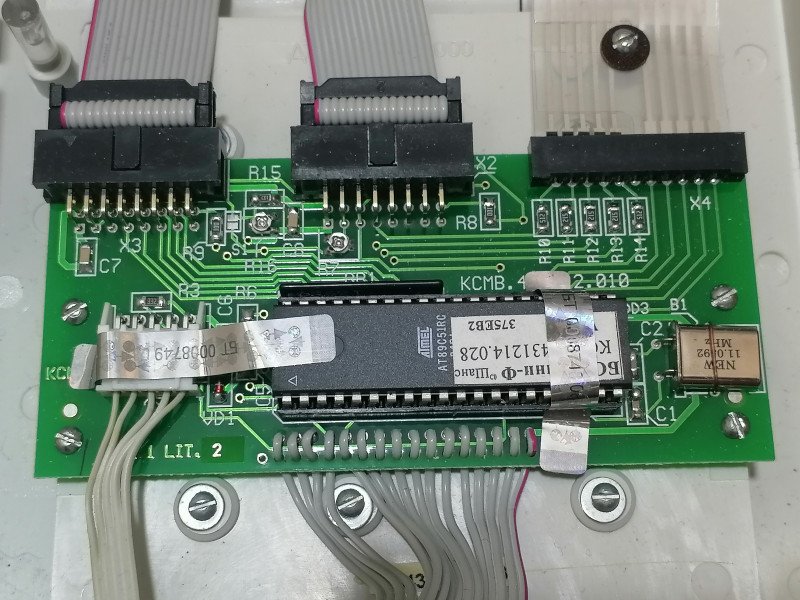

Процессорная плата реализована на микроконтроллере AT89C51RC от Atmel:
Микроконтроллер в корпусе DIP-40 располагает ядром 8051 с 32 кбайт флэш-памяти и 512 байт ОЗУ(правда, с поиском программатора уже могут возникнуть сложности). Он установлен в панельке на плате с минимальным набором обвязки, предоставляющей возможность подключения матричной клавиатуры 5х5 и двух ЖК индикаторов. Фактически — готовый отладочный модуль.

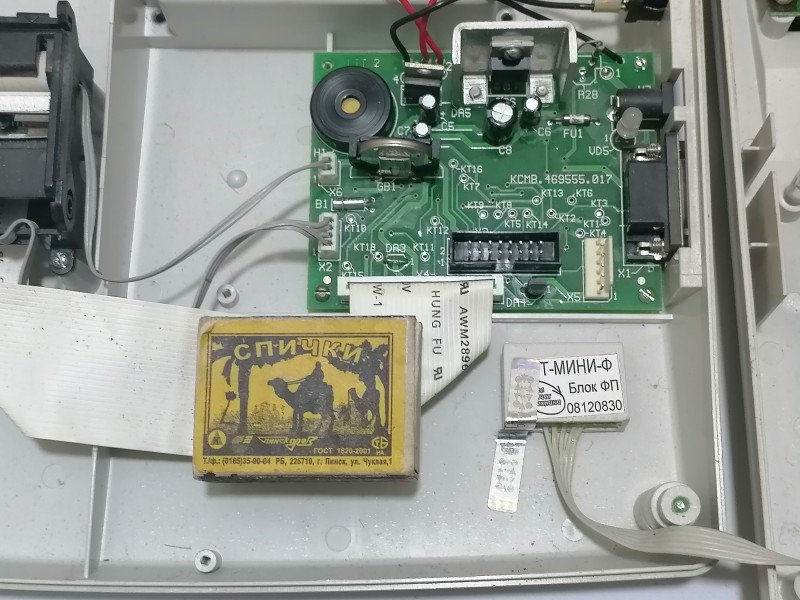

Силовая плата поинтереснее.

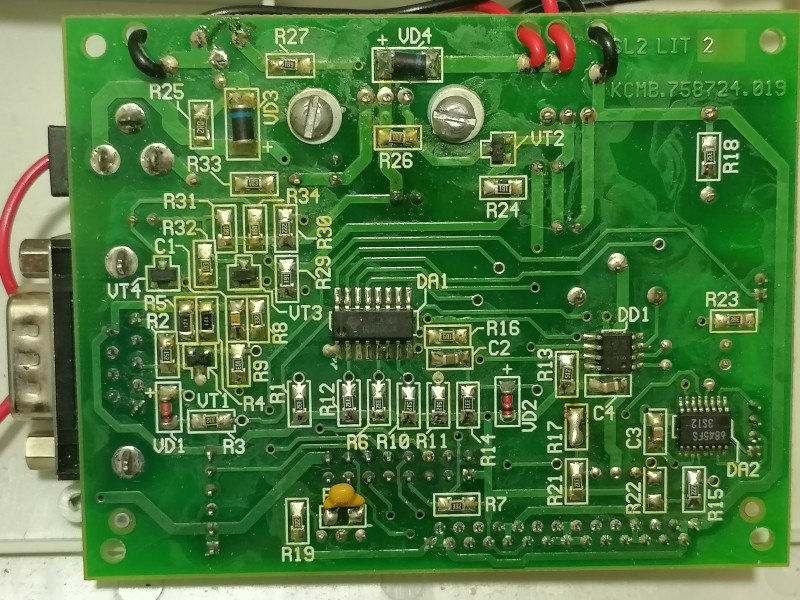

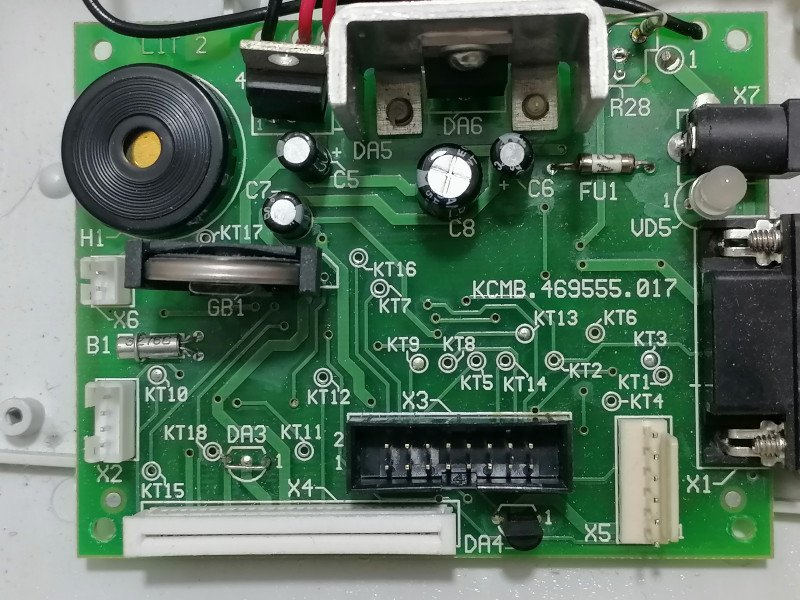

На силовой плате находятся цепи заряда АКБ на микросхеме 1083, стабилизатор напряжения 7805, пьезопищалка…
… а также часы реального времени DS1307, набор ключей ULN2003 для управления термоголовкой, драйвер шагового двигателя 6845FS и преобразователь уровней RS-232/TTL:
Преобразователь почему-то собран на рассыпухе, хотя логично было бы использовать тут микросхему MAX232 или аналогичную.

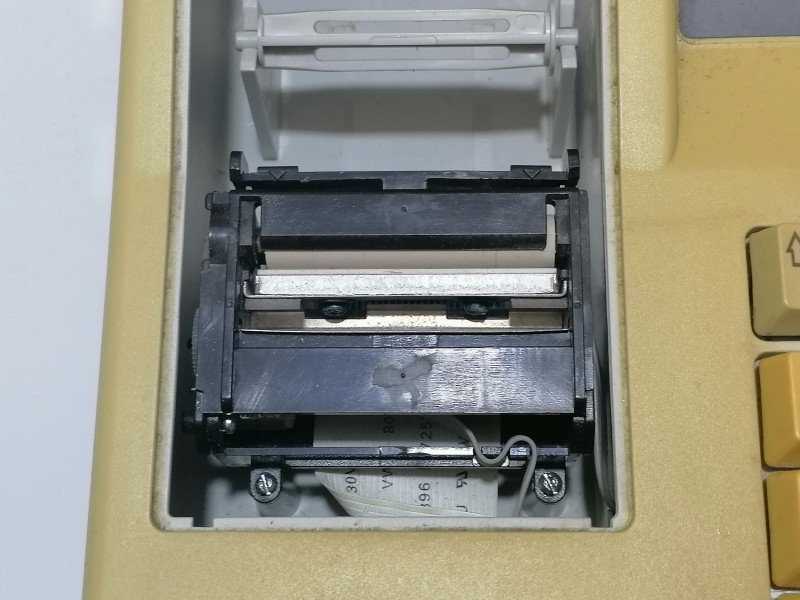

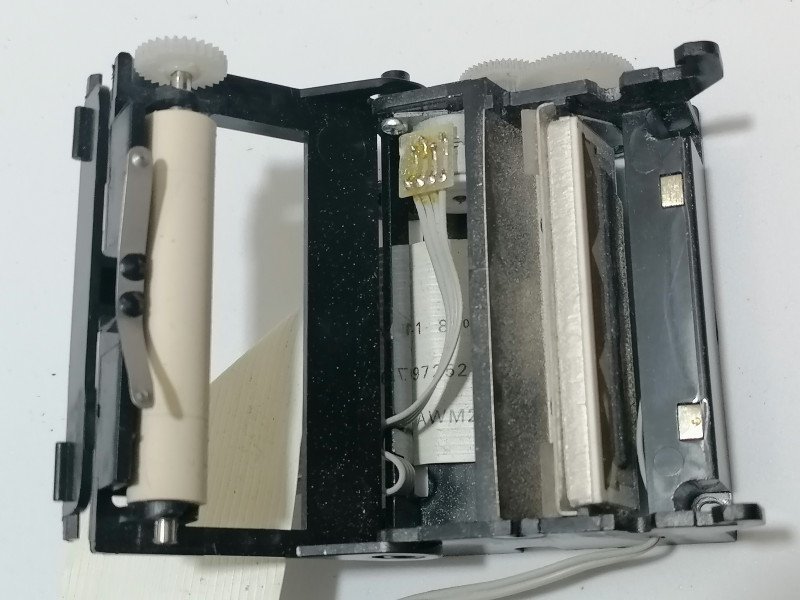

Термопринтер:

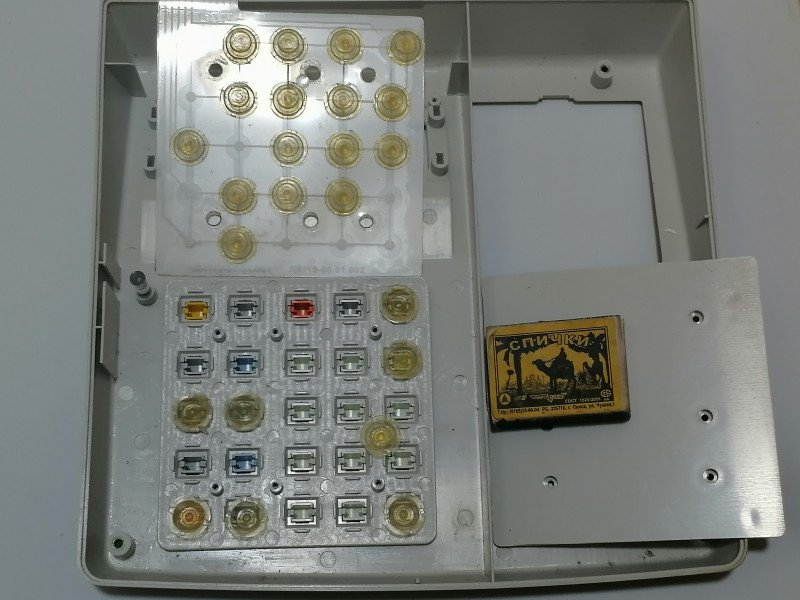

Клавиатура. Матричнэ. Пленочнэ.
Ну и наконец самое вкусное и полезное в аппарате.

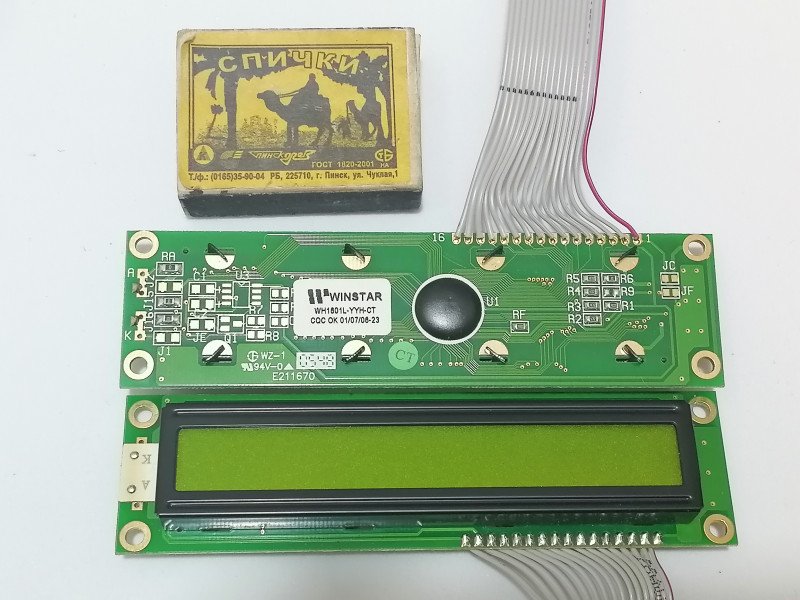

Индикаторы. Обычно они в ККМ используются семисегментные, при достаточном везении — светодиодные. Здесь у нас полноценные знакосинтезирующие модули от Winstar на HD44780-совместимом контроллере.
Они оборудованы желто-зеленой подсветкой и могут отображать строку из 16 символов.
Только одну, но зато у нас их два.
Вывод: данный аппарат представляет собой неплохую заготовку заготовку отладочной платы для микроконтроллеров по довольно символической цене.
Сегодня у нас на распотрошении старший брат уже знакомого нам Элвес-МК.
Неожиданно — тут гораздо больше полезных элементов.
Добро пожаловать под кат!
Аппарат выполнен в пластмассовом корпусе размерами 235x240x90 мм.
Вес около 1,2 кг. На дне корпуса расположен лючок, закрывающий отсек с аккумуляторной батареей.Батарея свинцово-кислотная и к настоящему моменту уже напрочь неработоспобная.На правой грани корпуса — разъёмы питания, RS-232 и выключатель:Под съемной крышкой на верхней стороне корпуса — термопринтер под 57-мм ленту.Корпус скрепляется четырьмя винтами с плоским шлицом, находящимися на его дне. Выкручиваем их, и его можно раскрыть как книгу:Плоские шлейфы коротковаты, да. В отличие от большинства ККМ, в которых вся электроника собрана на одной плате, здесь она разнесена на две — процессорную и силовую.Процессорная плата реализована на микроконтроллере AT89C51RC от Atmel:
Микроконтроллер в корпусе DIP-40 располагает ядром 8051 с 32 кбайт флэш-памяти и 512 байт ОЗУ(правда, с поиском программатора уже могут возникнуть сложности). Он установлен в панельке на плате с минимальным набором обвязки, предоставляющей возможность подключения матричной клавиатуры 5х5 и двух ЖК индикаторов. Фактически — готовый отладочный модуль.Силовая плата поинтереснее.
На силовой плате находятся цепи заряда АКБ на микросхеме 1083, стабилизатор напряжения 7805, пьезопищалка…… а также часы реального времени DS1307, набор ключей ULN2003 для управления термоголовкой, драйвер шагового двигателя 6845FS и преобразователь уровней RS-232/TTL:Преобразователь почему-то собран на рассыпухе, хотя логично было бы использовать тут микросхему MAX232 или аналогичную.Термопринтер:
Клавиатура. Матричнэ. Пленочнэ.Ну и наконец самое вкусное и полезное в аппарате.Индикаторы. Обычно они в ККМ используются семисегментные, при достаточном везении — светодиодные. Здесь у нас полноценные знакосинтезирующие модули от Winstar на HD44780-совместимом контроллере.
Они оборудованы желто-зеленой подсветкой и могут отображать строку из 16 символов. Только одну, но зато у нас их два.Вывод: данный аппарат представляет собой неплохую заготовку заготовку отладочной платы для микроконтроллеров по довольно символической цене.
