Прецизионные SMD резисторы с Али. Проверяем точность.

В радиогубительской практике порой бывают нужны точные и стабильные резисторы. Такие резисторы применяются в измерительных цепях, в обвязке ИОНов, ОУ, АЦП/ЦАП. Их не проблема купить, в специализированных магазинах достаточно широкий ассортимент, но зачастую для заказа доступны только партии от нескольких сотен или тысяч штук. Как же быть, если нужно всего несколько резисторов? Как обычно, на помощь приходит Алиекспресс, где такие резисторы продают лотами по 20 штук. Подобных лотов множество, в описании как под копирку обещают допуск 0,1% и ТКС 25 ppm, без указания конкретной марки и производителя. Но насколько эти резисторы хороши на самом деле? Я попробовал это выяснить. Под катом — множество бесполезных цыферок и ни одной фотки с котиками. Вас предупредили.

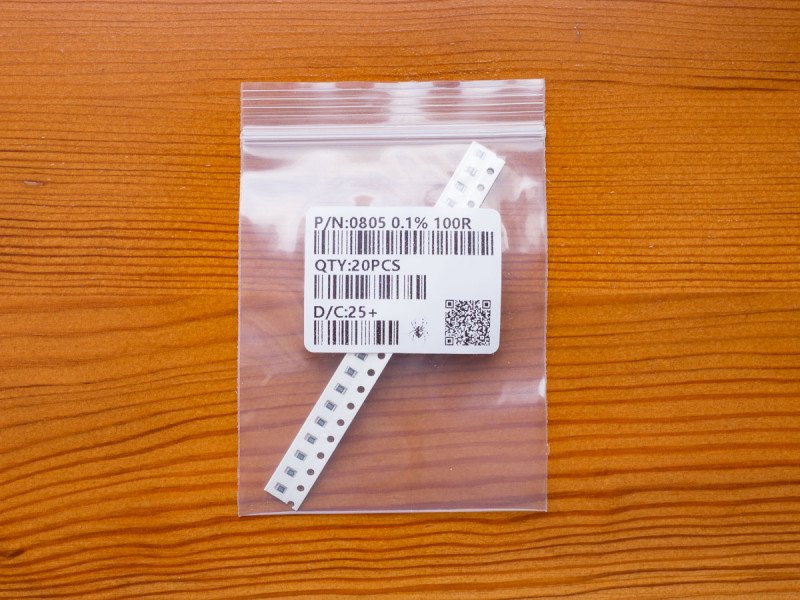

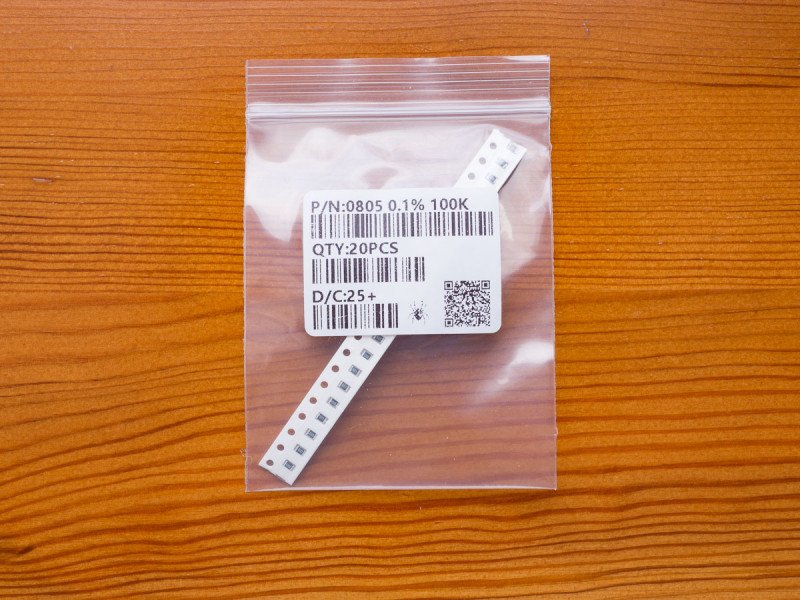

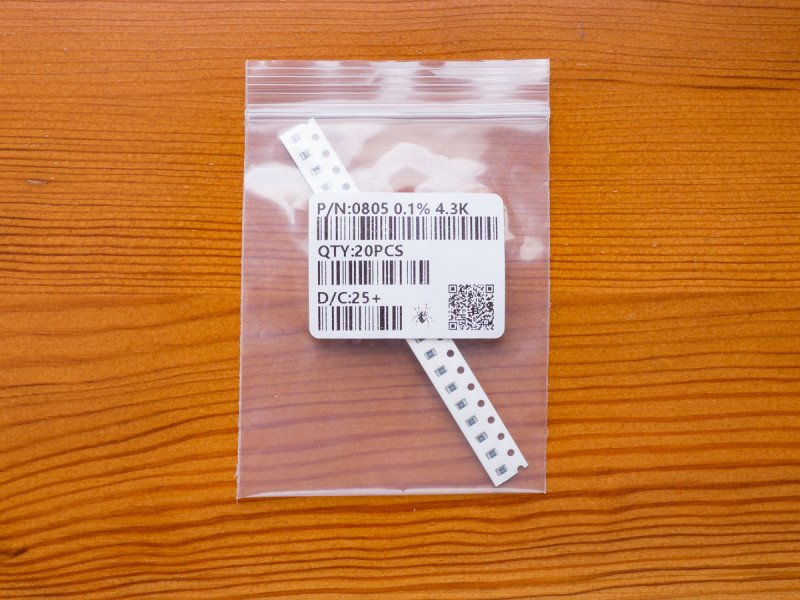

Я приобрел на пробу несколько номиналов резисторов типоразмера 0805 в двух разных магазинах на Али, лоты с положительными отзывами и десятками продаж. Резисторы приехали расфасованными по отдельным пакетикам с этикетками, ленты и сами резисторы на вид совершенно одинаковые, с покрытием черного цвета и четырехзначной цифровой маркировкой, в каждой ленте по 21-22 штуки.

Для начала проверим их точность. Для замеров я использовал мультиметр Unit UT171B, его паспортная погрешность при измерении сопротивления в различных диапазонах приведена в табличке:

Фактическая погрешность мультиметра неизвестна, поэтому при замерах важно обращать внимание не только на отклонение полученных результатов от номинального значения, но и на разброс значений в серии. Измерения в диапазонах 600 Ом, 6 и 60 кОм будем выполнять с компенсацией сопротивления щупов (около 80 миллиом) кнопкой Rel.

Вначале проверим резисторы из магазина Edeao Technology Co.

Номинал 100 Ом:

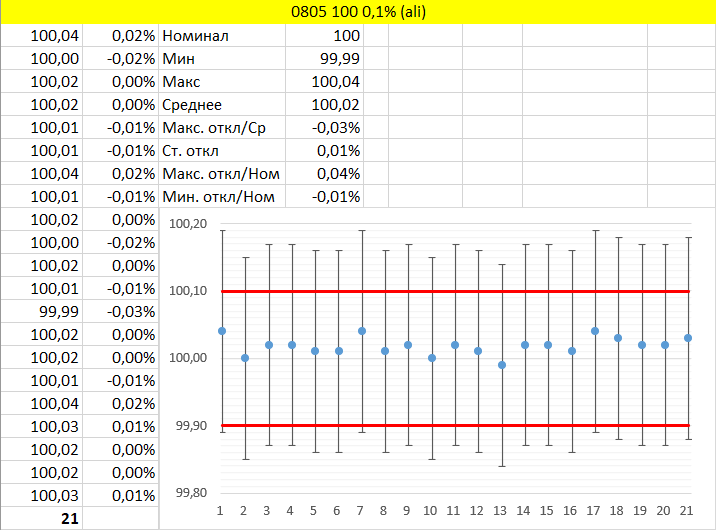

Для упрощения замеров и расчётов накидал табличку в экселе, первый столбец — измеренные сопротивления резисторов, второй — относительное отклонение значения от среднеарифметического, в третьем статистические данные по выборке. Здесь наиболее показательны максимальное и минимальное отклонение, а также стандартное отклонение от среднего — оно демонстрирует, насколько велик разброс значений в выборке (чем меньше показатель, тем более однородная группа данных).
Нагляднее результаты можно посмотреть на диаграмме, красными линиями обозначены границы допуска ±0,1% от номинала, точками — измеренные значения, а вертикальными отрезками — возможный диапазон истинных значений с учётом погрешности мультиметра.

Как видно, все измеренные значения близки к номиналу и находятся в пределах допуска, максимальное отклонение 0,04%. Разброс значений также невелик.

Следующий номинал, 4,3 килоома:

Результаты измерений:

Тут также без вопросов, все резисторы в ленте соответствуют заявленному допуску, максимальное отклонение от номинала всего 0,03%.

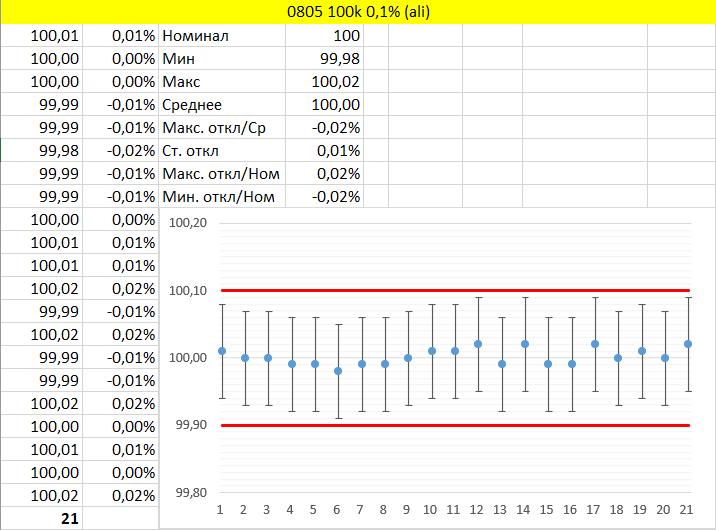

Ещё одна лента, 100 кОм:

И замеры:

Аналогично, все резисторы соответствуют допуску 0,1%.

Теперь резисторы из другого магазина. Как и в предыдущем случае, у этого лота были десятки покупок и немало положительных отзывов (ссылка). На момент написания обзора лот пропал из продажи, а магазин закрылся, забегая вперед, может оно и к лучшему)

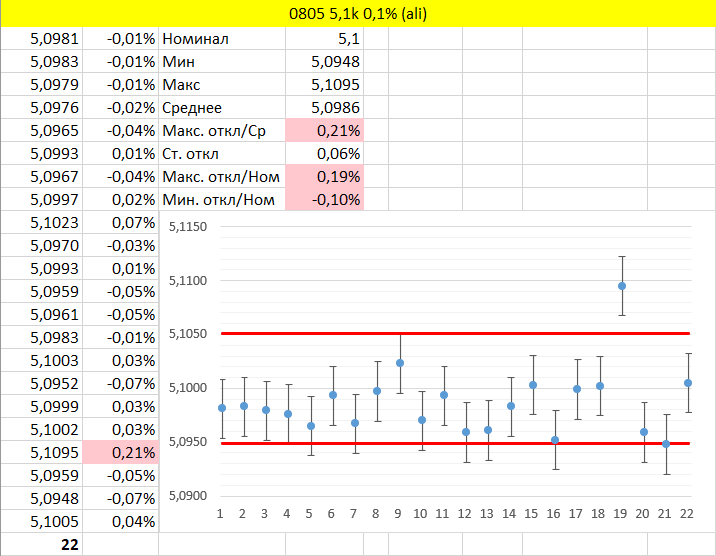

Первый номинал, 5,1 кОм:

Здесь разброс значений заметно больше, некоторые резисторы практически на границе допуска, а у одного отклонение от номинала составило +0,19%. Впрочем, если не учитывать один бракованный резистор, то остальные всё-таки вписываются в заявленную погрешность.

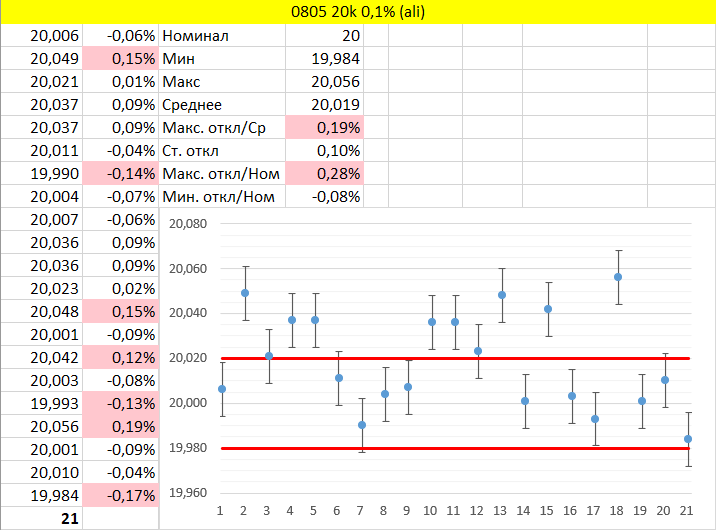

20 кОм:

Тут уже треть резисторов не попадает в допуск, максимальное отклонение 0,28%. Ясно, что точностью 0,1% здесь и не пахнет, фактически это резисторы с допуском 1%, ну или максимум 0,5%.

Третья лента, 33 килоома:

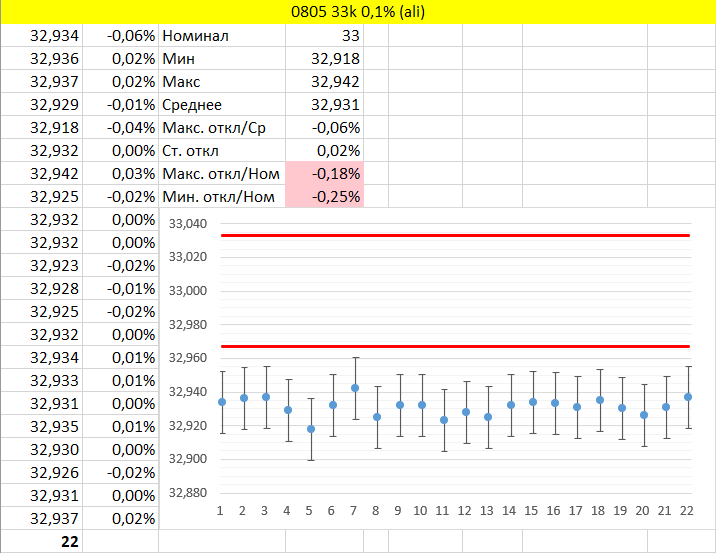

Результаты замеров этих резисторов меня сильно удивили:

Все измеренные значения очень близки друг к другу, стандартное отклонение всего 0,02%, по разбросу значений эта лента вполне соответствует допуску 0,1%, вот только все сопротивления намного меньше заявленного номинала)) Что это, производственный брак, ошибка в маркировке? Или всё же мультиметр в этой части диапазона имеет настолько значительную нелинейность, что измереннные значения выходят за пределы паспортной погрешности?

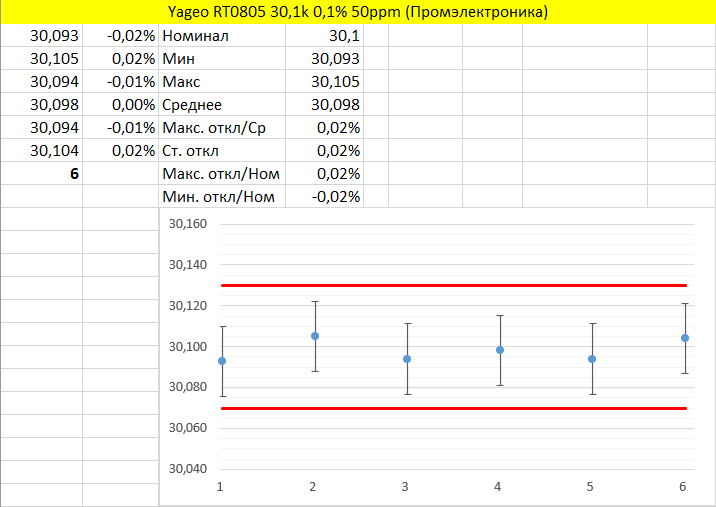

Других точных резисторов 33к для проверки этой гипотезы у меня не было, зато нашлись остатки резисторов близкого номинала 30,1к, купленных когда-то в Промэлектронике:

Резисторов всего 6 штук, и все они прекрасно вписываются в допуск 0,1%.

Ну и ещё одна косвенная проверка, 3 спаянных параллельно резистора 33к измеряются как 10,978 кОм, расчёт даёт значение 10,979 так что версия с ошибкой измерений выглядит маловероятной, это именно брак резисторов.

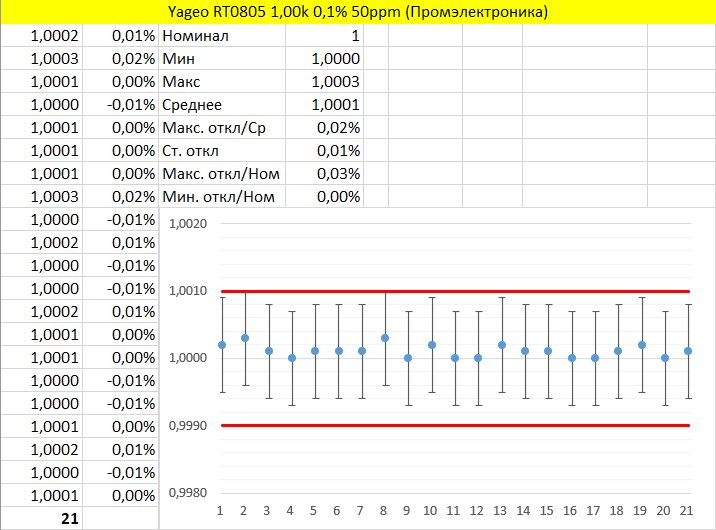

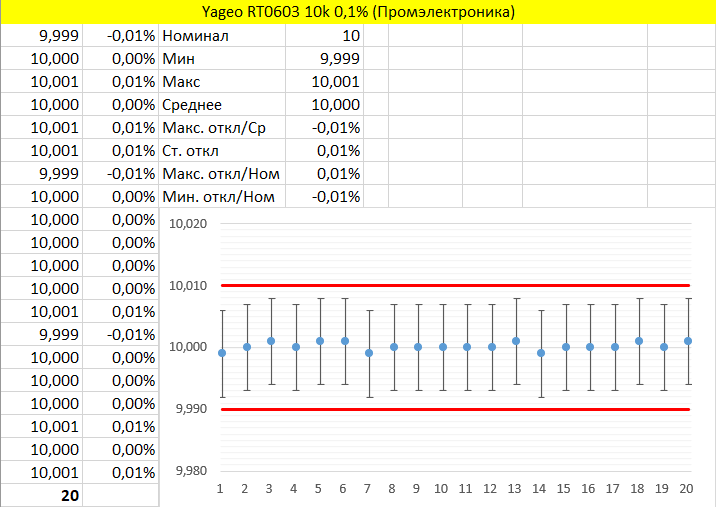

Ну и для статистики, ещё пара лент из промэлектроники:

Здесь всё отлично, и по точности, и по разбросу значений, разброс значительно меньше заявленного.

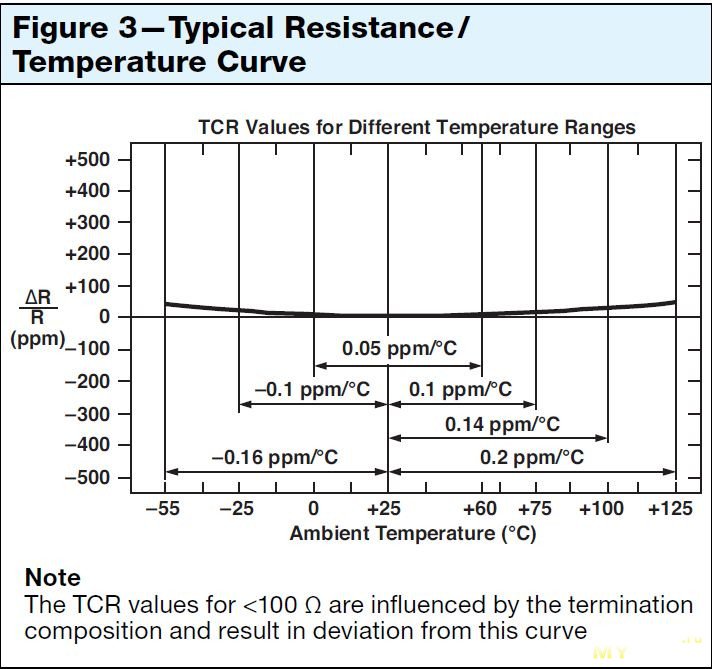

На этом с измерением точности закончили, переходим к следующей процедуре — проверке температурного коэффициента сопротивления (ТКС). Этот параметр характеризует температурную стабильность резистора и показывает, насколько изменится его сопротивление при изменении температуры на 1°C. ТКС обычно указывается в ppm/°C (parts per million, миллионных частей на градус Цельсия), или в процентах на градус. В нашем случае, для всех резисторов заявлен ТКС не более +-25 ppm/°C, или 0,0025% на градус.
Зачастую ТКС резистора даже более важен, чем его точность, — нужное значение сопротивления можно получить подбором из нескольких менее точных, или установкой дополнительного резистора, а вот плохую термостабильность скомпенсировать значительно сложнее.

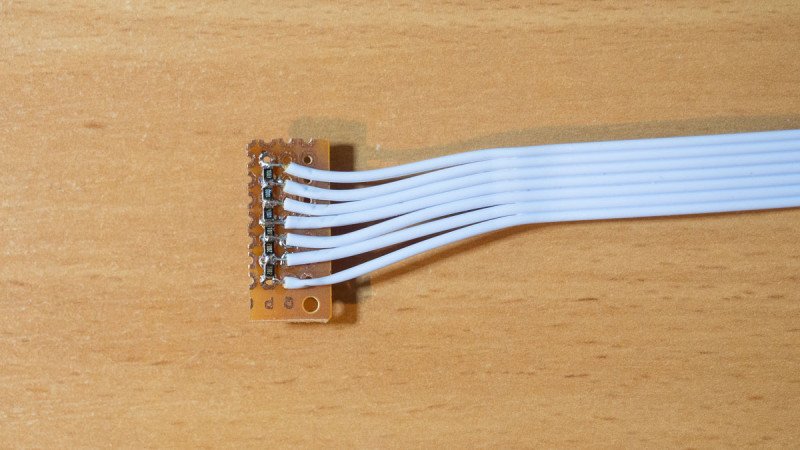

ТКС измерялся по следующей методике, берём по одному резистору каждого номинала, припаиваем на кусочек макетки, подпаиваем шлейф, после остывания замеряем и записываем значения сопротивления при комнатной температуре (+26°):

Далее кладём платку с резисторами в пакет и не отделяя от ботвы погружаем в кипящую воду. Варим до готовности и снова измеряем (не извлекая из воды). Получаем два ряда сопротивлений, при температуре +26° и при +100°, по которым рассчитываем среднее значение ТКС по формуле:

TCR = ∆R/(R₁*∆T) * 10⁶

Результат:

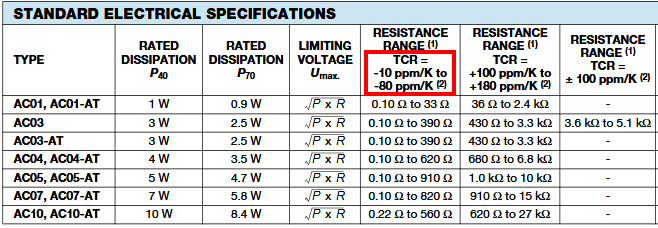

У всех резисторов ТКС оказался отрицательным и заметно меньше заявленного, что немного удивило, для резистора 20к я ожидал увидеть худшие результаты.

Вывод из вышенаписанного можно сделать такой, точные резисторы на али вполне можно покупать, но если качество действительно важно, перед использованием их необходимо проверять, чтобы не нарваться на брак или фейк (вот_это поворот.gif).

На этом всё, спасибо тем, кто осилил дочитать, свои замечания, вопросы и опыт подобных покупок оставляйте в комментариях.
