Зарядка, которую не стоит покупать
Купил я как-то зарядку для лития 18650.
И вроде даже какое-то время пользовался. Но что-то в ней стали греться аккумуляторы. Причина под катом.

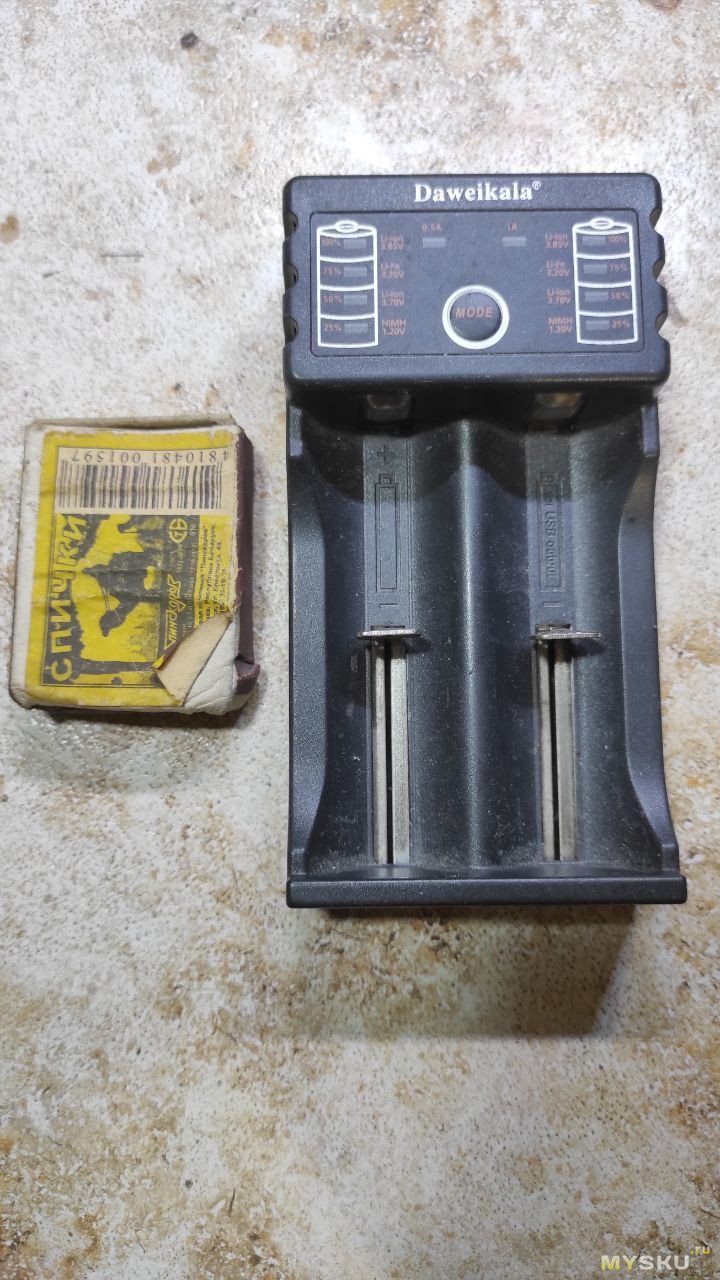

Размеры зарядки — как у всех таких зарядок.

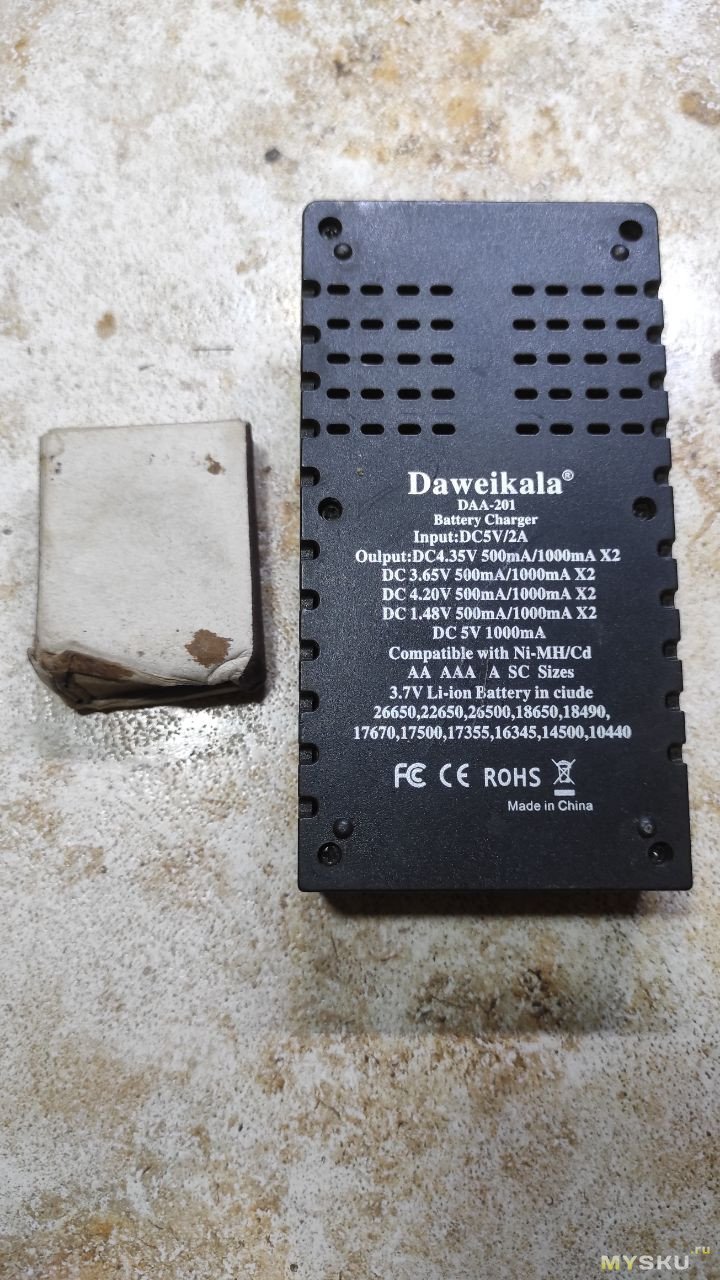

На задней стенке написаны параметры и типы аккумуляторов. Умеет заряжать никель и литий с разными напряжениями. Ток 500 и 1000мА

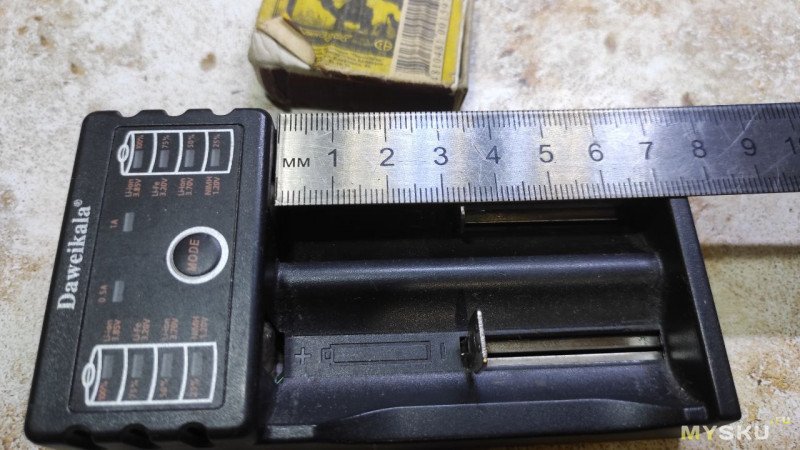

Минимальная длина аккумулятора около 30мм

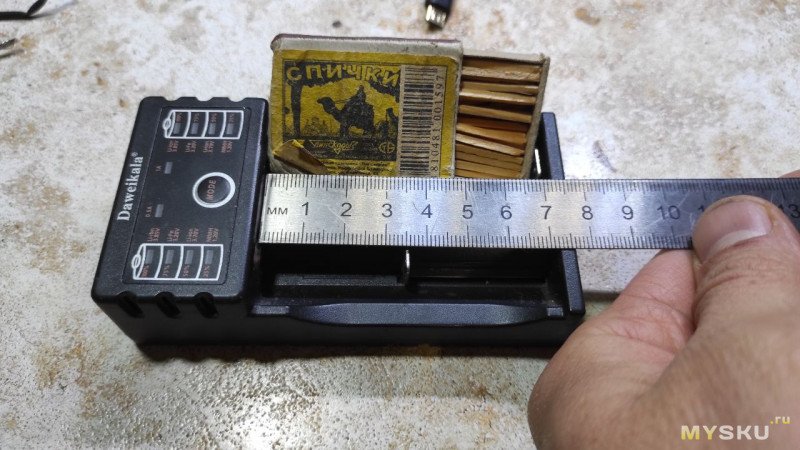

Максимальная 70мм. Пришлось вставить коробок, чтоб зафиксировать пружину в максимальном состоянии.

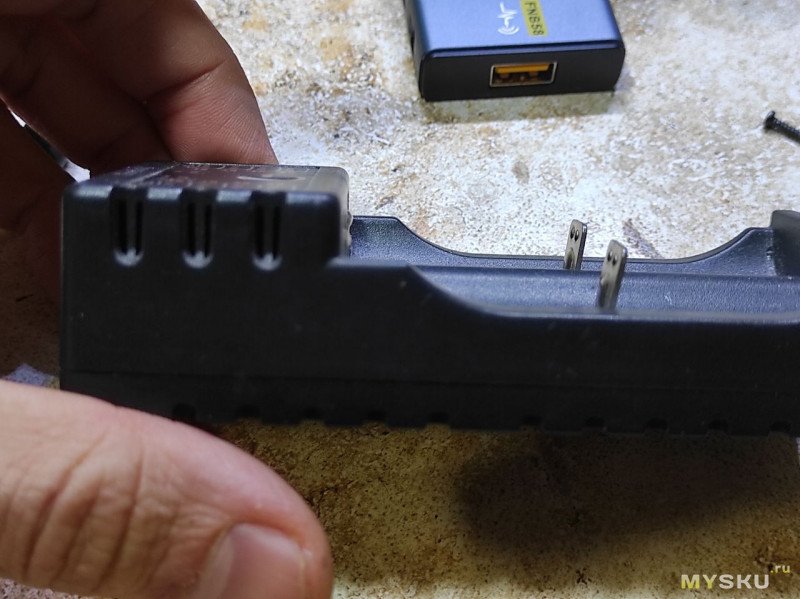

Минусовые части легко отгибаются, металл тонкий

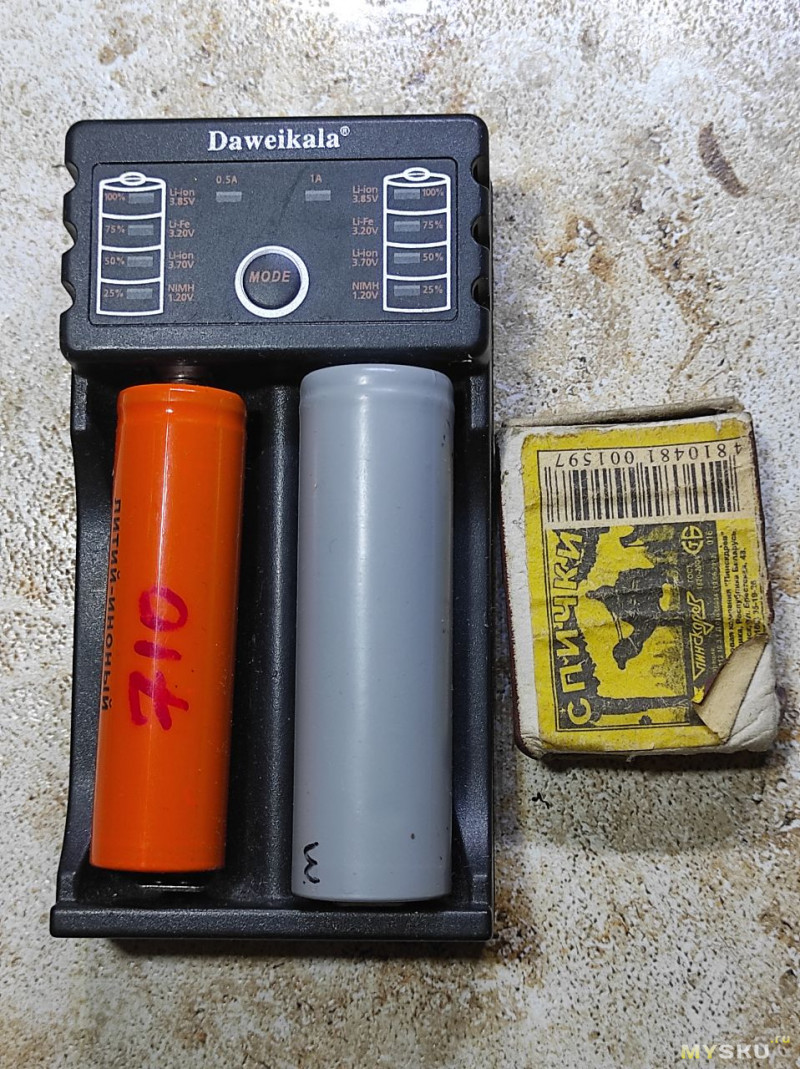

Если постараться, то можно впихнуть 21700.

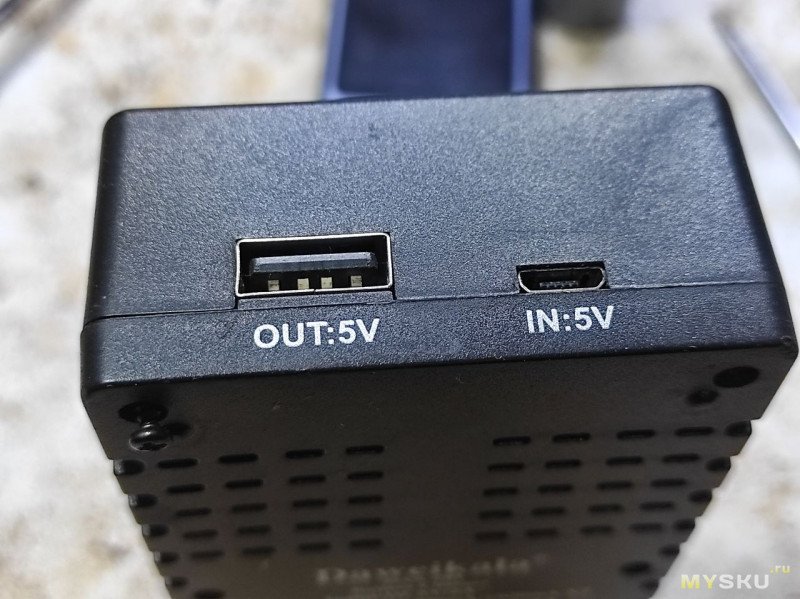

На верхней грани вход microUSB и выход USB.
Выход usb должен работать от правого аккумулятора, но не работает.

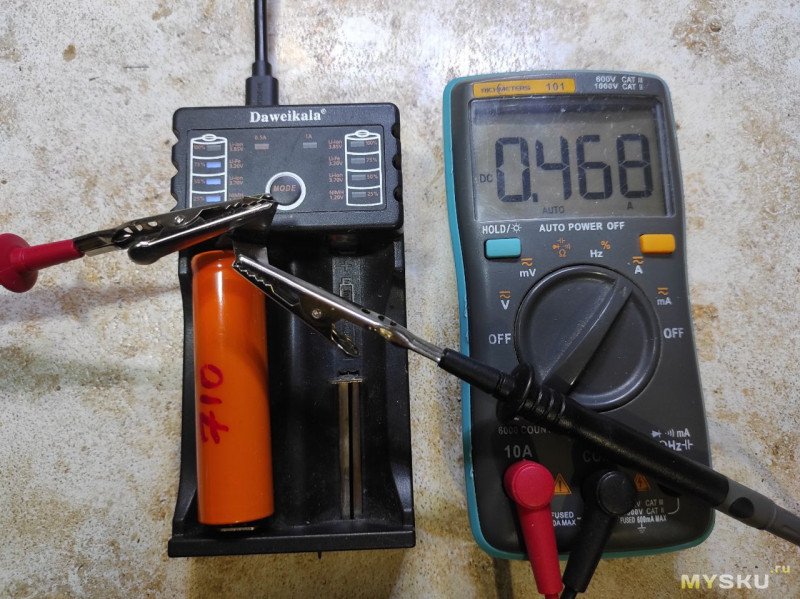

Если вставить аккумулятор и есть питание через microUSB, то короткими нажатиями можно выбрать тип аккумулятора, длинным нажатием ток 500/1000мА

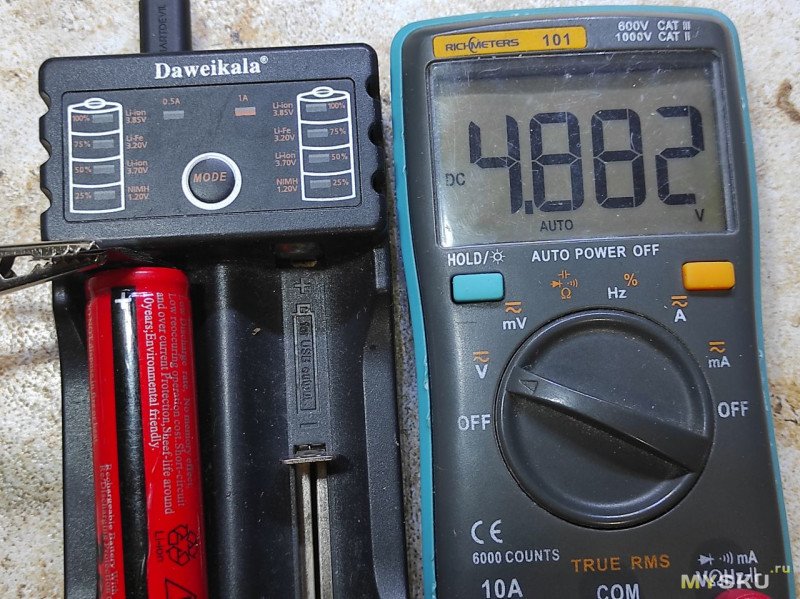

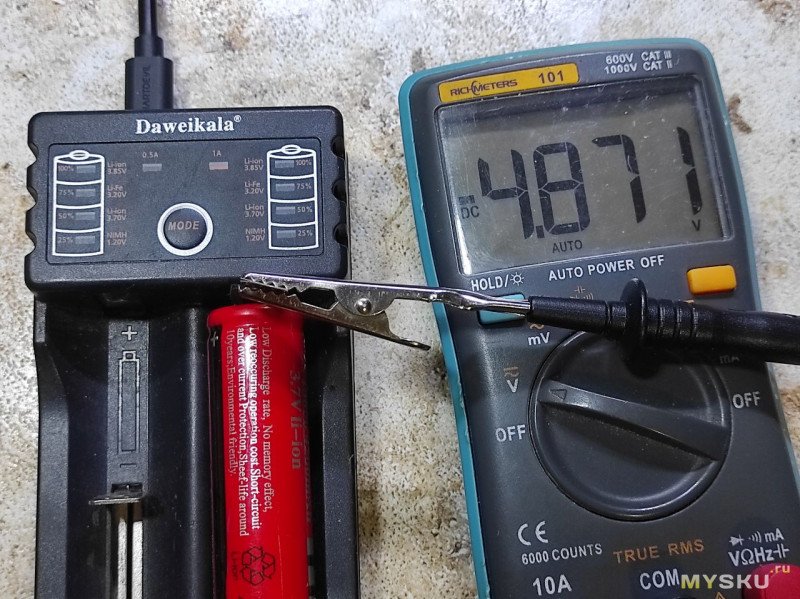

Проблема этой зарядки в том, что при выборе типа 3.7в она заряжает до 5 вольт в обоих слотах.

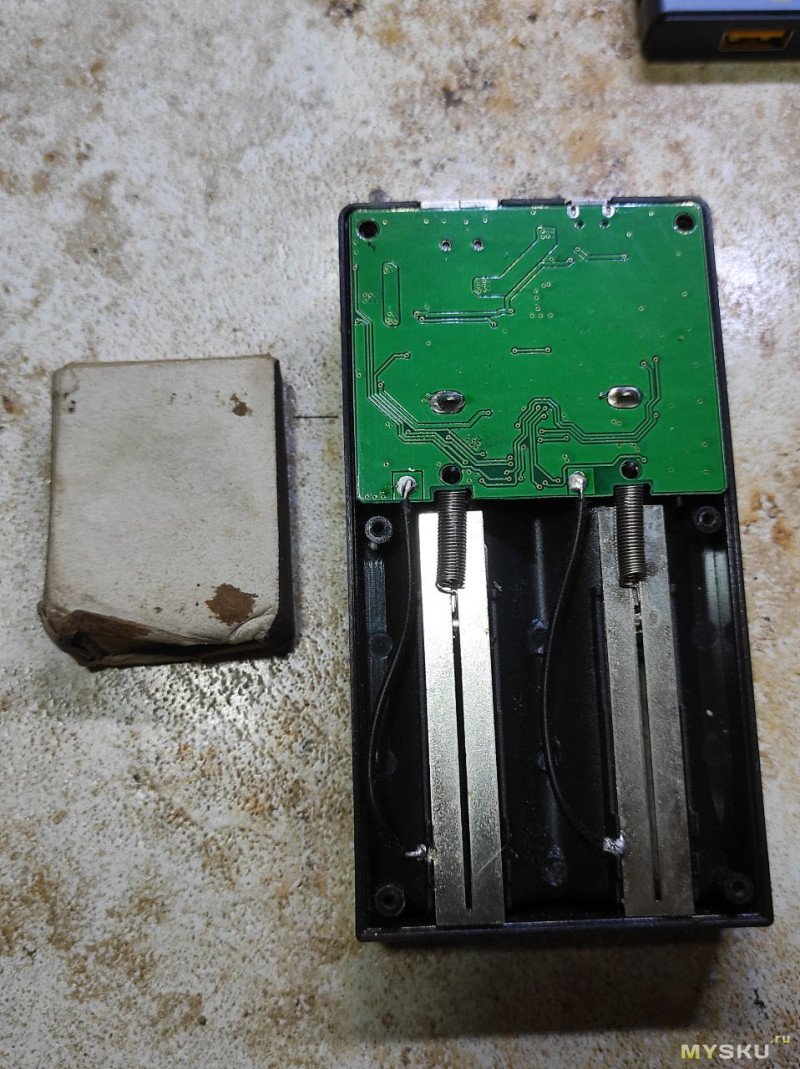

Разбираю. Для разборки нужно открутить сзади 6 винтов. Классическая зарядка, контакты через пластины.

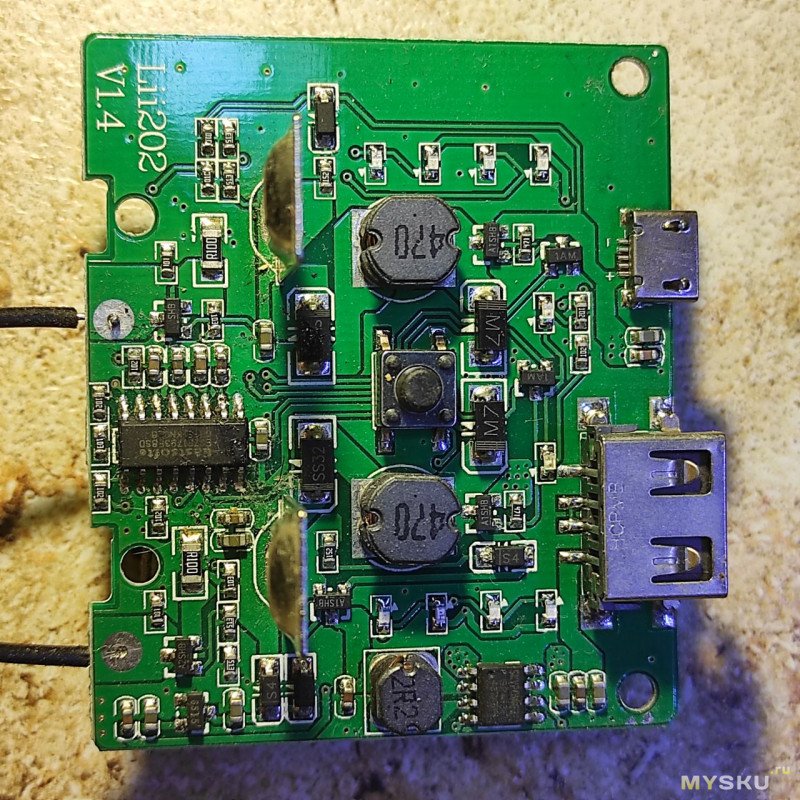

Плата крупным планом. На плате есть надпись Lii-202, то есть эта зарядка приходится каким-то родственником литокале.
Итог:
Неплохой вариант для переделки. Из этой платы можно взять немало деталей для DIY, можно переделать эту зарядку, поставив в плату TP4056 или аналоги.
И вроде даже какое-то время пользовался. Но что-то в ней стали греться аккумуляторы. Причина под катом.
Размеры зарядки — как у всех таких зарядок.
На задней стенке написаны параметры и типы аккумуляторов. Умеет заряжать никель и литий с разными напряжениями. Ток 500 и 1000мАМинимальная длина аккумулятора около 30ммМаксимальная 70мм. Пришлось вставить коробок, чтоб зафиксировать пружину в максимальном состоянии. Минусовые части легко отгибаются, металл тонкий Если постараться, то можно впихнуть 21700. На верхней грани вход microUSB и выход USB.Выход usb должен работать от правого аккумулятора, но не работает.
Если вставить аккумулятор и есть питание через microUSB, то короткими нажатиями можно выбрать тип аккумулятора, длинным нажатием ток 500/1000мА Проблема этой зарядки в том, что при выборе типа 3.7в она заряжает до 5 вольт в обоих слотах. Разбираю. Для разборки нужно открутить сзади 6 винтов. Классическая зарядка, контакты через пластины. Плата крупным планом. На плате есть надпись Lii-202, то есть эта зарядка приходится каким-то родственником литокале.Итог:
Неплохой вариант для переделки. Из этой платы можно взять немало деталей для DIY, можно переделать эту зарядку, поставив в плату TP4056 или аналоги.
Самые обсуждаемые обзоры
| +57 |
3646
59
|
| +93 |
4601
58
|
мои вроде ведут себя ок, на геарбесте когдато по 1$ набрал соток
Вот литокала не такой уж и бренд. Это не скандинавские когда то «Вансон»… Но в наше угрюмое время, даже литокалу считают за бренд и умудряются лепить подделки.
Это примерно как был ададис.
Потом был абИбАс.
А вот типа подделка уже на абибас /так капк он на слуху/- — бубуббас :)
Полгода назад увидел у них в официальном магазине новую зарядку, которая и литий, и никель и крону заряжать умеет. Подумал: ну, «бренд», закажу на пробу. Хотя раньше была от них Lii-402, от качества которой был не в восторге.
Получил. Осматриваю внешне — пластик самого паршивого качества, скорее всего переработанный. Вокруг каждого отверстия уже расходятся трещины, и это у нового устройства из коробки.
Измеряю выход «кроны» — 12В. Как-то многовато. Ставлю на заряд аккумулятор, через минуту из зарядки выходит дым и экран гаснет.
Открываю диспут, требуют видеозапись с доказательствами, что не работает. Снимаю видеозапись, в конце видеозаписи вдруг загорается экран и выходит ещё дым. Разобрал, один из преобразователей прогорел насквозь. Видимо в первый раз он ушёл в КЗ и в первый раз выпустил дым. А затем догорел и оставшаяся часть заработала. Али одобрил возврат, отправил бесплатно продавцу это чудо назад.
У меня, кстати, тоже такие ассоциации были, почему я и долго не обращал внимания на этот «бренд». Впрочем, сейчас тоже не обращаю.
Lii (литий-ионные) — to (в, к, доводит до) — kala (перевод не требуется)
Есть OEM-производства, готовые «прийти на помощь» любому желающему попробовать в нем свои силы.
Если условные AeroСool и PowerCase торгуют ATX-ящиками, иной раз совершенно идентичными внеше и в целом, собранными одними и теми же руками, означает ли это, что PowerCase подделывает AeroCool или наоброт? Очевидно же, что же в обоих случаях ответ нет.
Заказали на той же фабрике зарядку, с другим названием на корпусе.
работаетпокупают? Да ещё и лепить шильдик с дурацкими ошибкапми. А вот китайские подвалы как раз постоянно решают задачу «сделать похожее, но дешевле», отсутствие любой грамотности им только способствует.Тоже известный бренд, заказывающий OEM у довольно хороших производителей.
Подешевле просят всё же
барыгиперекупы. А пипл хавает что может и на что хватает.Сейчас полно импульсных зарядок за копейки, не надо этот раритет использовать.
а от того что линейная может греться, и только.
1А зарядит 2Ач часа за 2.5 совершенно независимо от схемотехники зу.
Если вас устраивает ток зарядки в пределах одного Ампера и дикий нагрев — ставьте.
1А это ее штатный ток, чего б ей прям раскалятся. особенно с непонятным тонким кабелем.

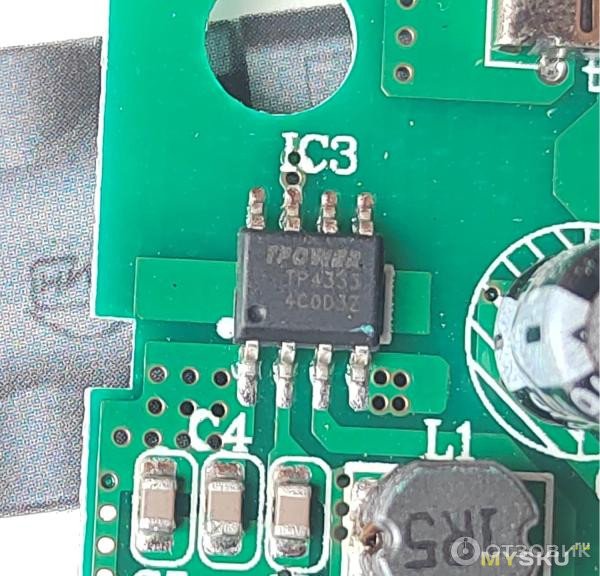

upd. правда причем тут линейный? там TP4333 стоит, это импульсный зарядник+разрядник (видимо не реализовано — нагрузки на плате не видно).
В целом заряжает, и не греется особо (в последние часы даже не теплое зу).
Я спросил почему — заказал когда-то ТР4056. Пока ехало, идея забылась, для, чего… Возможно для стакана от рации (стакан да, греется лихо), возможно для радиоприемника (пакет с деталями уже не помню где лежит).
По моему, самый верный вариант переделки-модуль на базе XL4015, ток и напряжение можно подогнать точно, при 1А не греется, в отличии от TP4056.
самый верный вариант — обменять бракованое изделие на исправное. никакие ни 4015, ни 4056 функциональность lii-202 не обеспечат.
. А там вообще есть хороший контакт с "-" ползунка?
это типичная конструкция для подобных зу, не припоминаю что б на нее жаловались.
Ах да, самое забавное, что через 20 лет даже, заряженные до 4В они отдают половину своей изначальной емкости.
LiFePO4 (LFP): Самые долговечные в этом формате. Служат 1500–2000 циклов (до 10 лет эксплуатации) и практически не склонны к возгоранию.
Срок службы (циклы) 2000 — 8000+ (до потери 20% емкости)
Зарядное устройство: Используйте только специализированные зарядные устройства с профилем зарядки для LiFePO4 (максимальное напряжение 3,65 В на ячейку), чтобы избежать повреждения.
Во-первых, в 2004 году LiFePO4 в продаже ещё не было.
А в-нулевых, при зарядке они ведут себя совершенно наоборот: напряжение на банке легко и безопасно поднимается хоть до 5 вольт, хоть до 12, без взятия при этом ёмкости и почти без нагрева. Как только снял с зарядки, быстро опускается до нормальных ~3.4 В.
Ситуации когда напряжение упёрлось в недостаточные 4 вольта и дальше не растёт, у них не бывает.
Аккумуляторы с того времени кое-где ещё наверняка живы, но таких аномалий про них неизвестно. Главное же что принцип совершенно разный. У литий-ионных напряжение=ёмкость. Больше напряжения — больше ёмкости, а если ёмкость кончилась, то и напряжение вырасти не может. У железно-фосфатных же вся ёмкость заливается при постоянном напряжении, а вне рабочего диапазона банка ведёт себя практически как маленький конденсатор, без участия химии. Отсюда и следует стойкость к возгоранию: химическая часть банки опасные напряжения не пытается вместить, а пропускает мимо себя.
И я обоснованно утверждаю, что оно прошло мимо цели. Чтобы читатели не принимали плюсы за признак достоверности утверждения.
нужно им — на покой.
а зу тут не причем (хотя наличие защиты от перегрева тут может и помочь).
Ей лет 5 уже, если не больше.
И ограничение по напряжению для лития, четко 4.2В
Нужен только БП нормальный, от 2А и компенсацией напряжения на потере кабеля.
Так, что в оригинале, это простенькая и отличная зарядка.
Или может мой спичечный коробок не нравится?
Неужели он сам ударился в то, за что поливал грязью других?
mysku.club/blog/misc/105986.html
Ваши разборки нерабочей электроники постоянно в этой категории.
По вашей же логике разобрал — это «сделал руками». Или нет?
Людям нравится, лайки ставят.
Что не так то? Отражение не нравится?
Я отнюдь не прямое зеркало. Но делаю точно то же, что и вы.
mysku.club/blog/china-stores/49284.html
а у вас, подделка третьей ревизии)))
Когда подделка, под подделку…

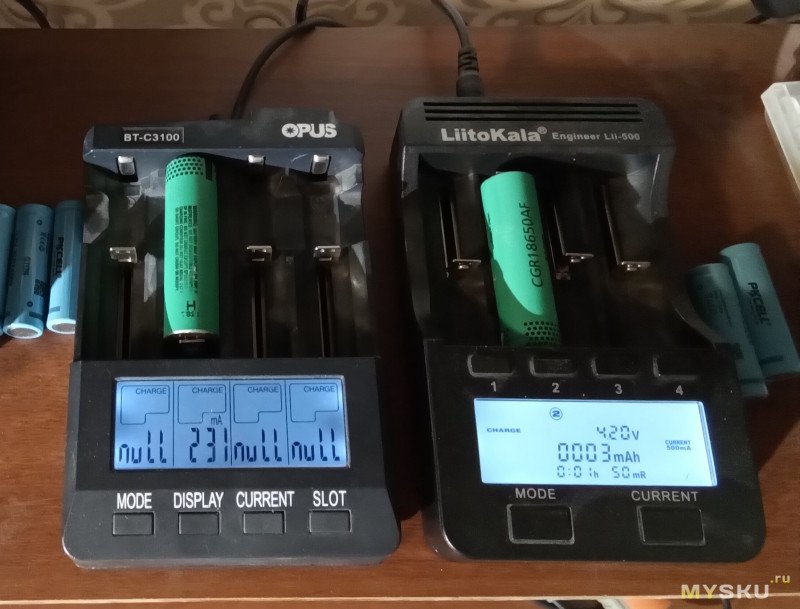

В циклах разряд — заряд акб разряжается током в половину от установленного, а заряжается полным током. Экран показывает информацию об одной батарее, которая выбирается кнопками.
