Разборка смарт часов Amazfit Bip после воды, замена дисплея (добавлены фото)

Поддержу тренд Олега игры со спичками. Сегодня у нас препарируются легендарные часы Amazfit Bip. У этих часов трансфлективный экран — информация на нем видна постоянно. И видна тем лучше, чем ярче внешний свет. То есть ярким днем время и все прочее видно отлично, часы «не слепнут». При этом не нужны жесты, взмахи рукой и остальная магия, чтоб увидеть информацию на экране -инфрмация просто там есть. Если темно, то можно включить подсветку кнопкой. При этом на одной зарядке часы живут до месяца. При этом могут писать трек в себя часами (встроенный GPS), естественно измерять пульс, мониторить сон и прочее. Для меня было важно то, что они могут писать трек без телефона, то, что на экране постоянно видно время и при этом они могут работать до месяца на одной зарядке. Ну и в добавок сенсорный экран, просмотр уведомлений и прочее. Вот один их таких экземпляров сегодня на разборе.

У этих часов вроде есть водозащита IP68 и стекло Gorilla Glass v3. И основная проблема этих часов, что со временем клей, которым приклеено стекло, перестает его держать, стекло отходит и в часы попадает вода. В зависимости от времени воздействия воды или часы начинают очень быстро тратить батарейку и/или появляются глюки на экране ну и куча других проблем до полной потери работоспособности.

Часы продавались в лаконичной коробке с надписью Amazfit.

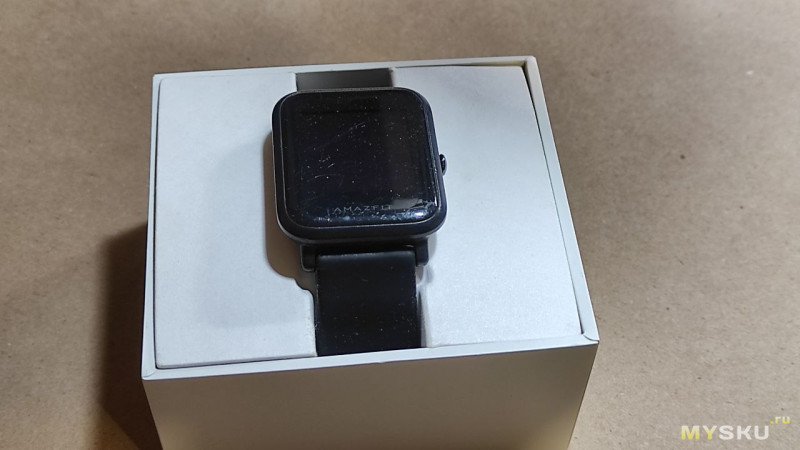

Внутри часы закреплены на подложке.
Ну и внутри коробки есть маленькая коробочка с зарядкой

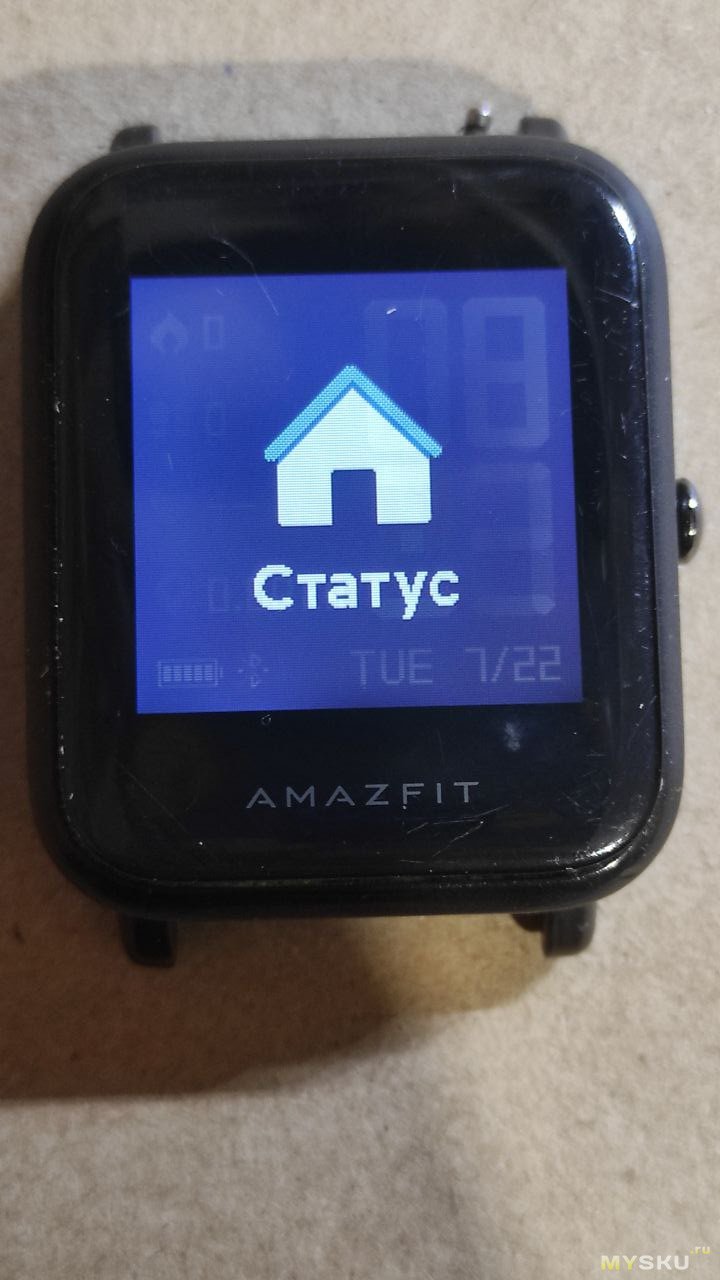

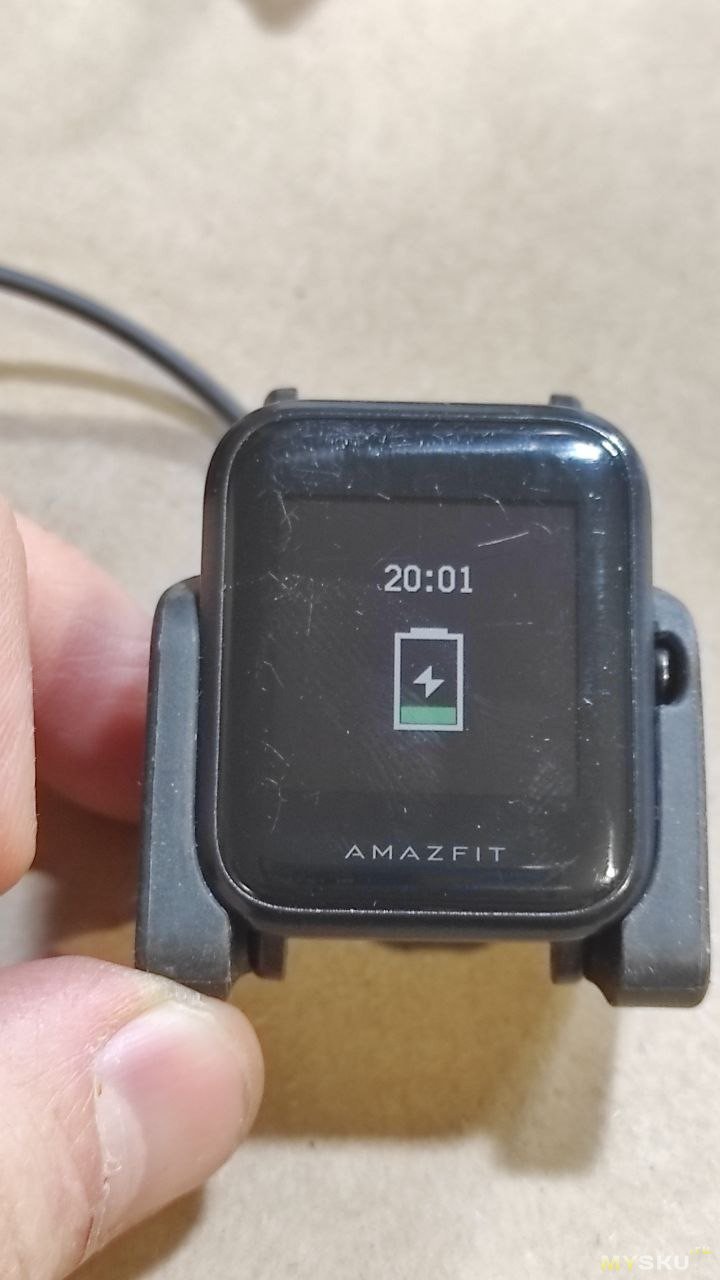

Передняя часть часов. Во время зарядки показывают время, удобно.

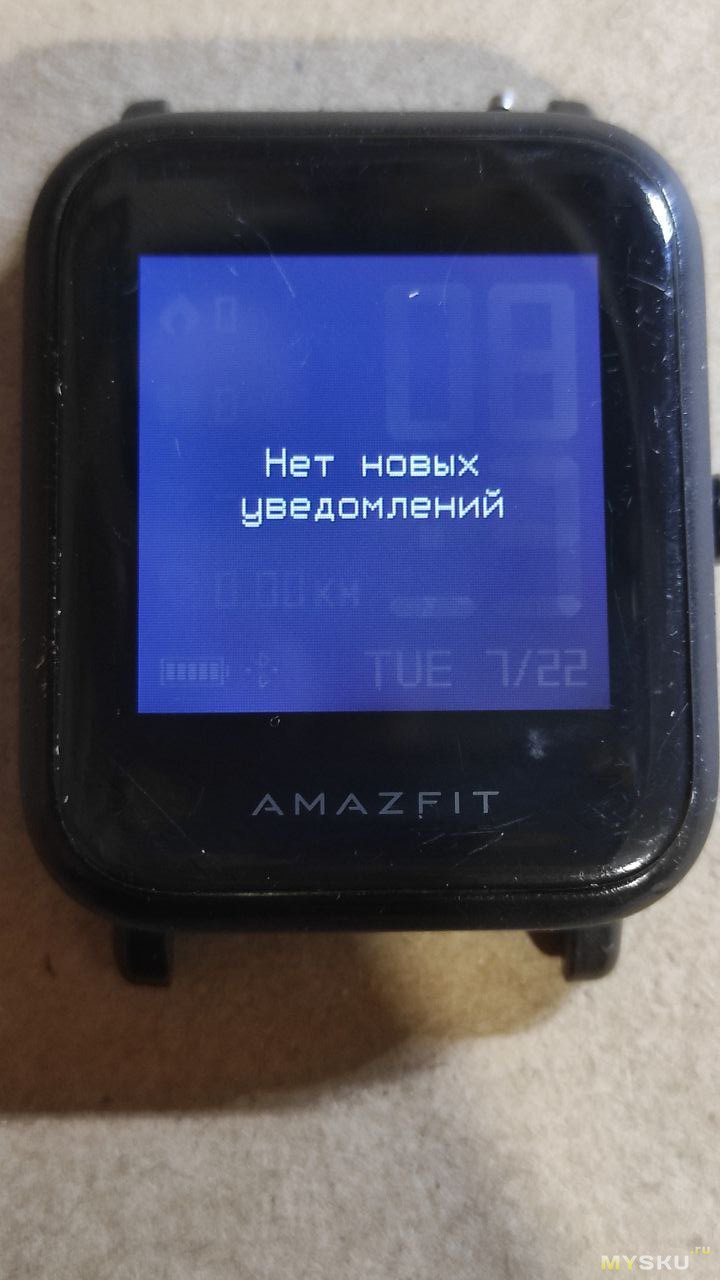

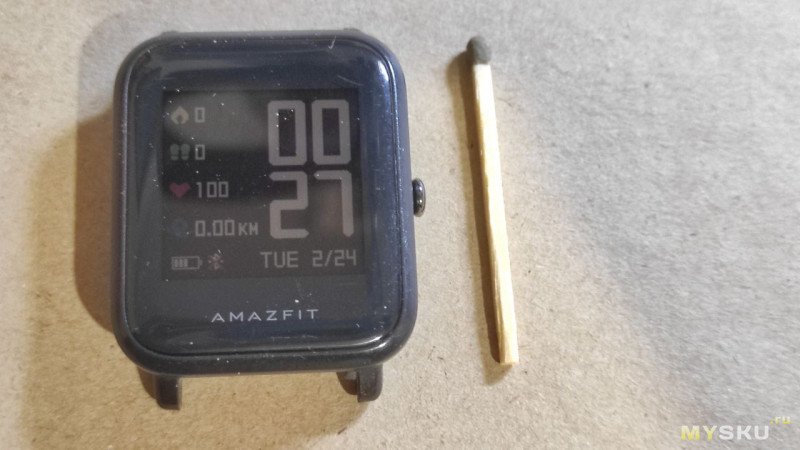

На главном экране видно время, пульс, шаги и другую информацию. Для этих часов можно выбрать несколько стандартных и очень много самодельных дисплеев.
С подсветкой видно лучше.

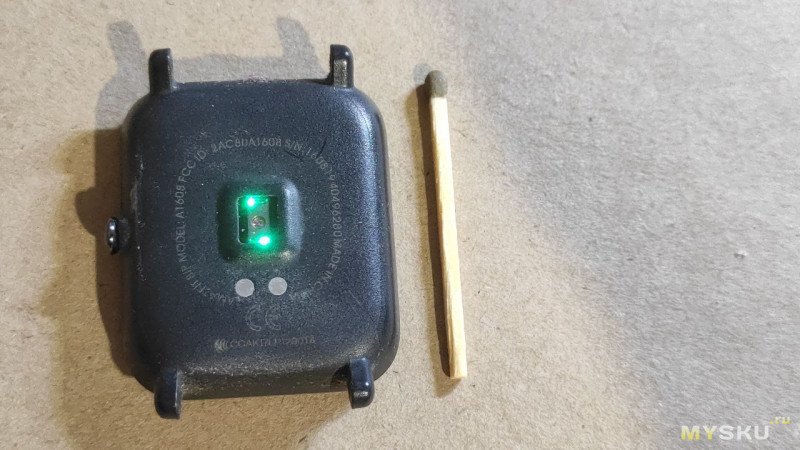

Обратная часть часов. Виден датчик пульса, который при измерении светит зелеными светодиодами. К этим часам можно купить браслет с шириной крепления 20мм. На этой же стороне две контактных площадки для зарядки.

У этого экземпляра есть глюк — экран обновляется не полностью. То есть на фоне видна старая информация.

Ну что, поехали разбирать.

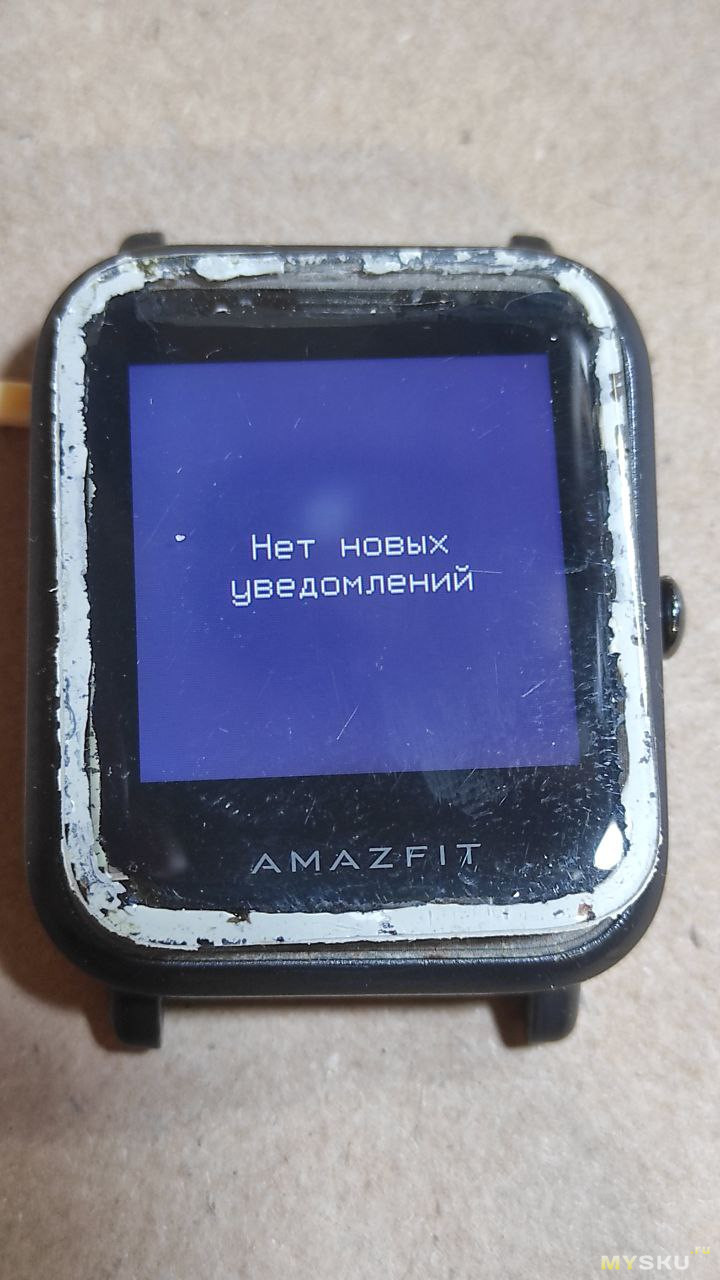

Экран держался на честном слове.

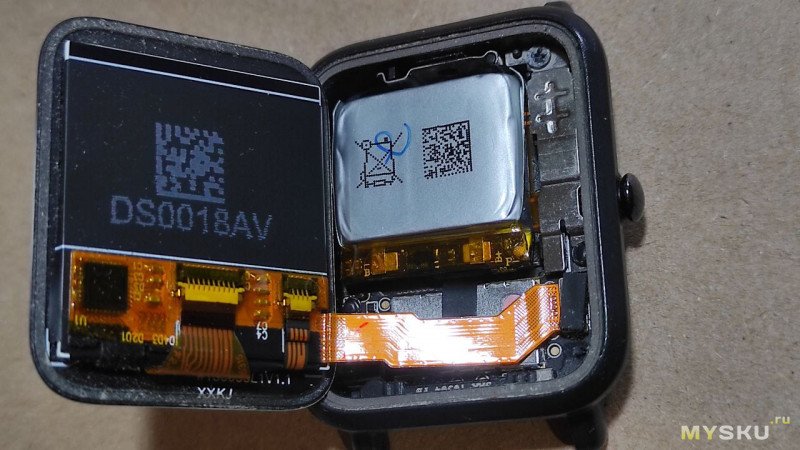

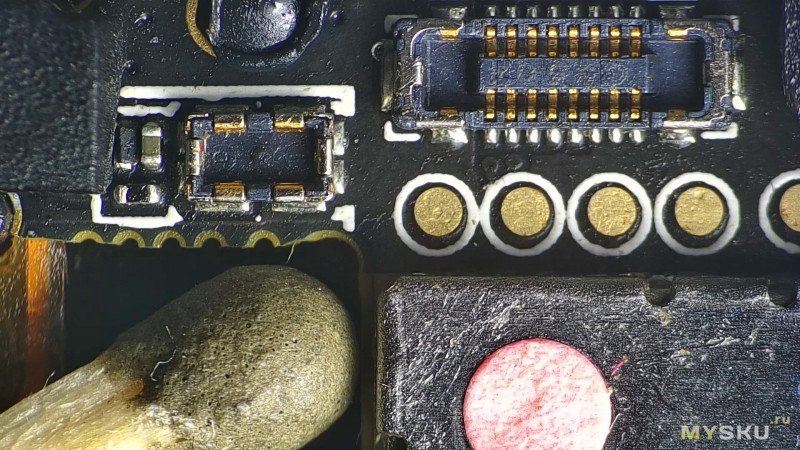

Откидываю экран, он подключается одним разъемом. Внутри красная метка — маркер попадания воды. В верхней части есть аккумулятор емкостью 200мАч.
Подкинул другой дисплей — работает как нужно, следов не оставляет. Но похоже что его приклеивали на белый автомобильный герметик. Видимо не помогло.

Дисплей тут 1,28-дюймовый, 176х176 пикселей и вроде всего 16 цветов.

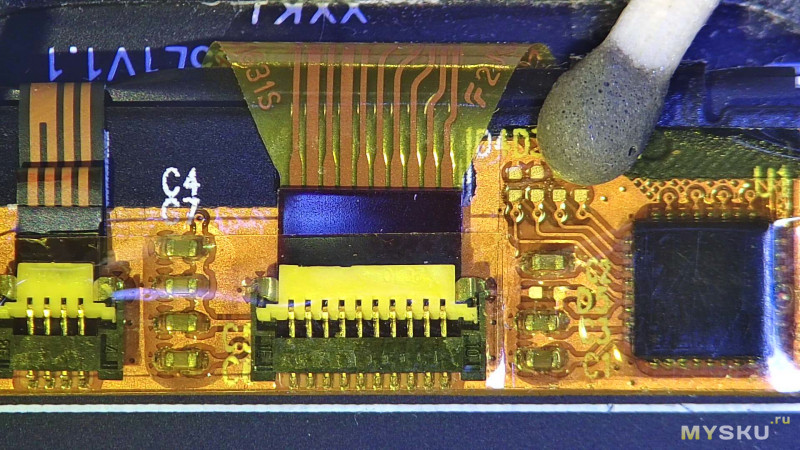

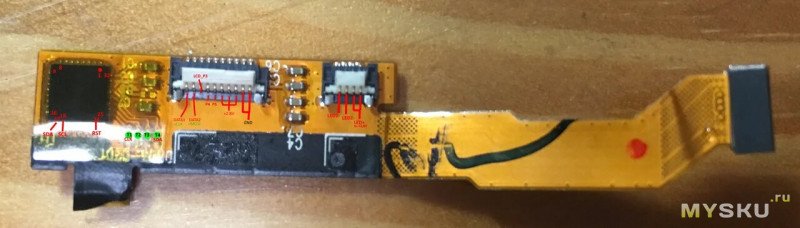

Что есть на дисплее? Хотя он подключается одним шлейфом, но на его плате и сенсор и подсветка и сам экран с картинкой.

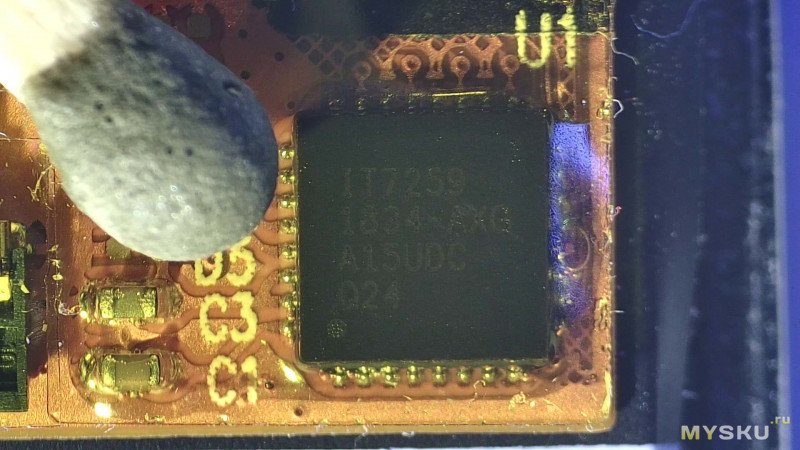

Микросхема IT7259 — контроллер сенсора.
Документацию можно почитать тут. www.buydisplay.com/download/ic/IT7259+User+Programming+Guide_V0.11.pdf

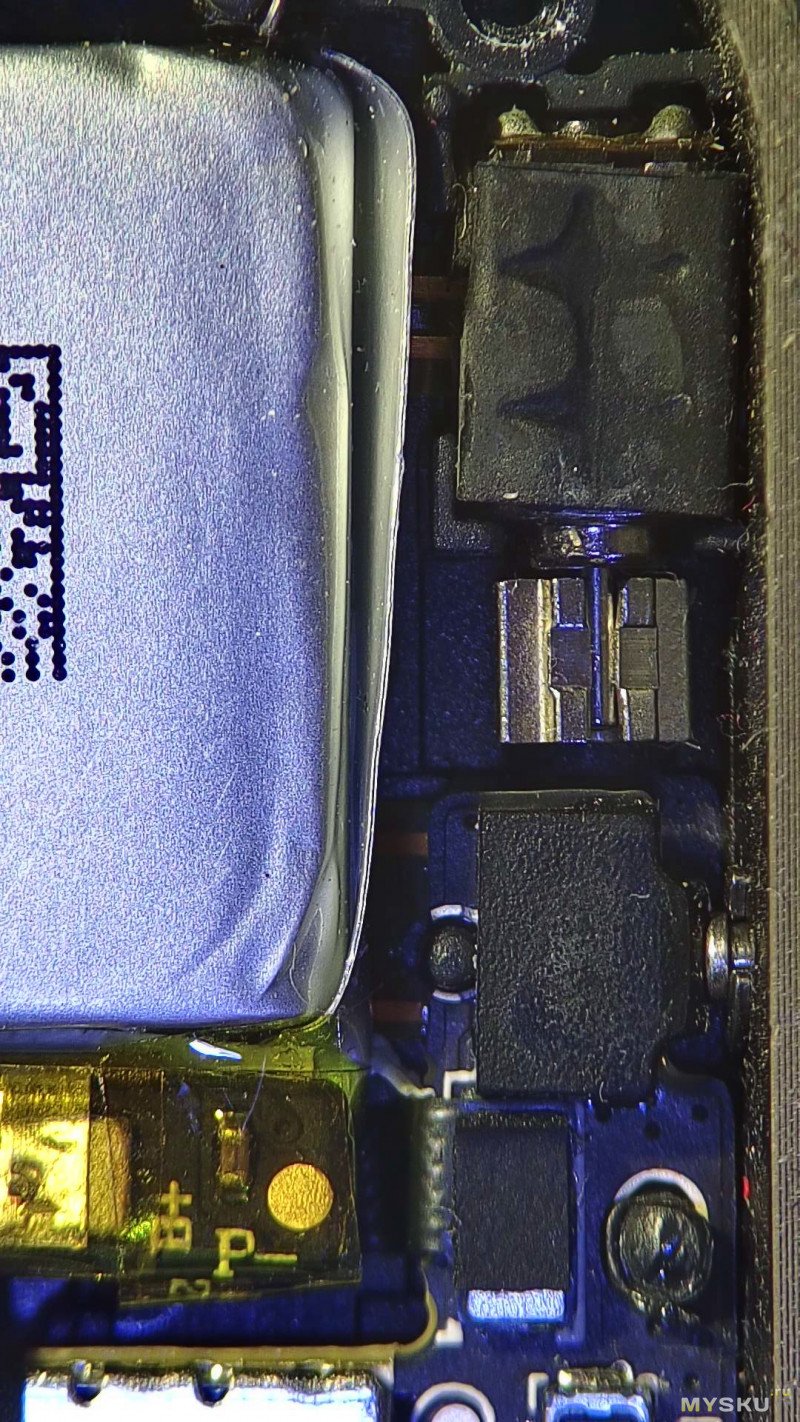

Снял пластину справа от аккумулятора. Под ней виден вибросигнал — просто моторчик с эксцентриком. Шлейф уходит под аккумулятор. Снизу от него видна кнопка.

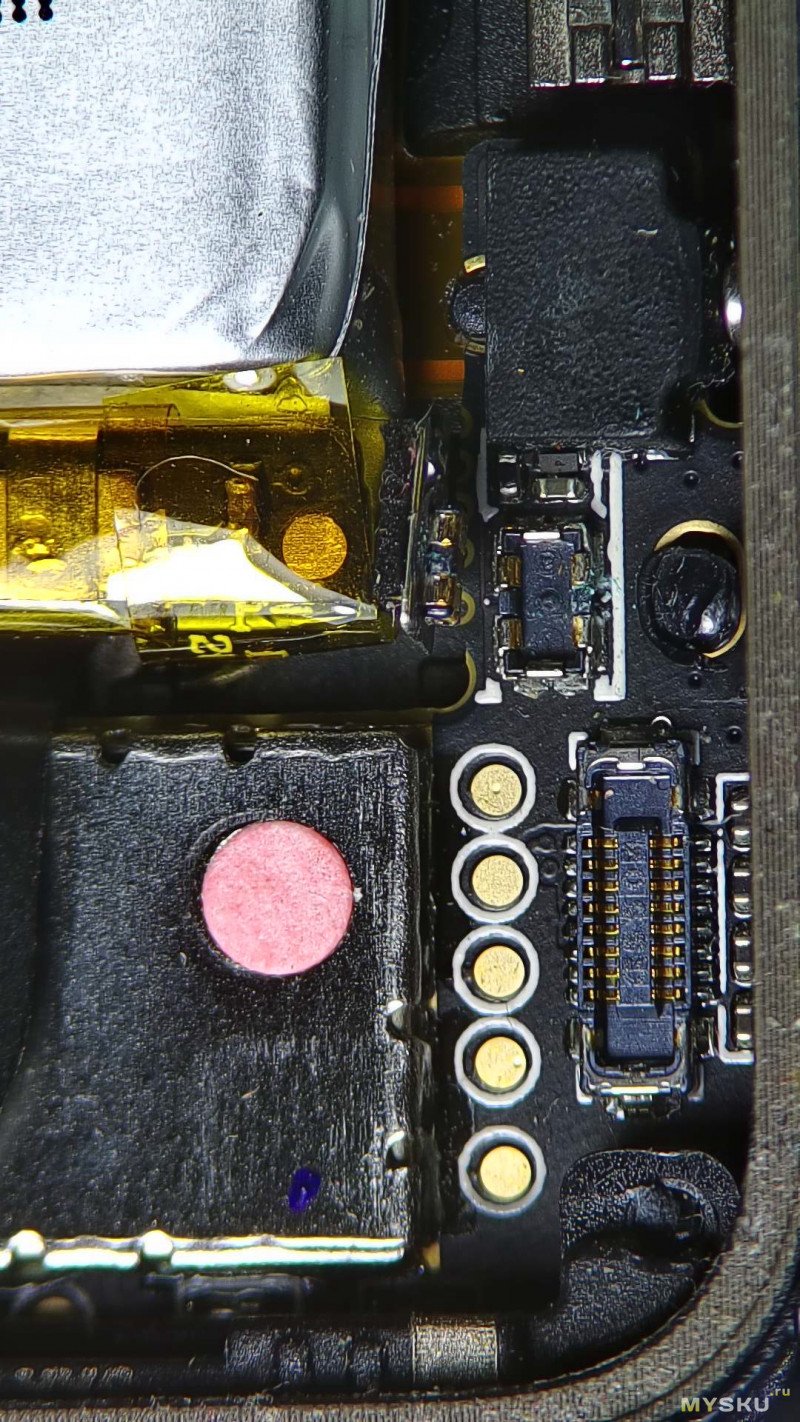

Рядом с кнопкой разъем аккумулятора. Отключил его, на разъеме следы окислов.

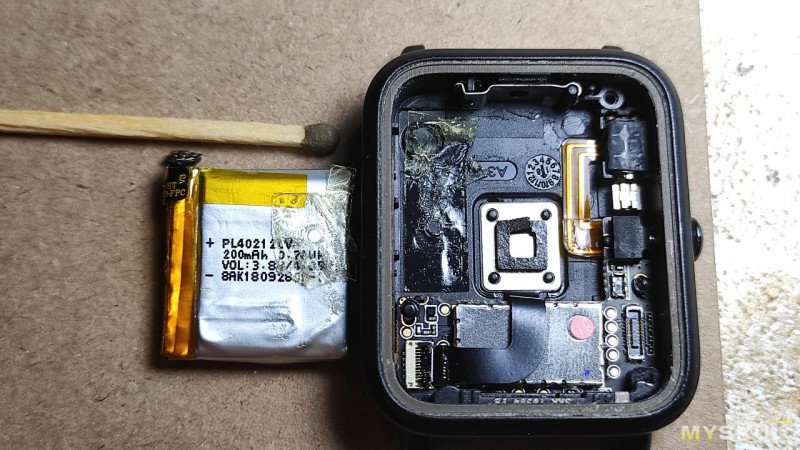

Поднял аккумулятор — 200мАч. Под ним виден кардиодатчик и его шлейф.
На разъеме аккумулятора тоже окислы.
Отключил этот шлейф кардиодатчика
В левой части часов есть антенна из дорожки.

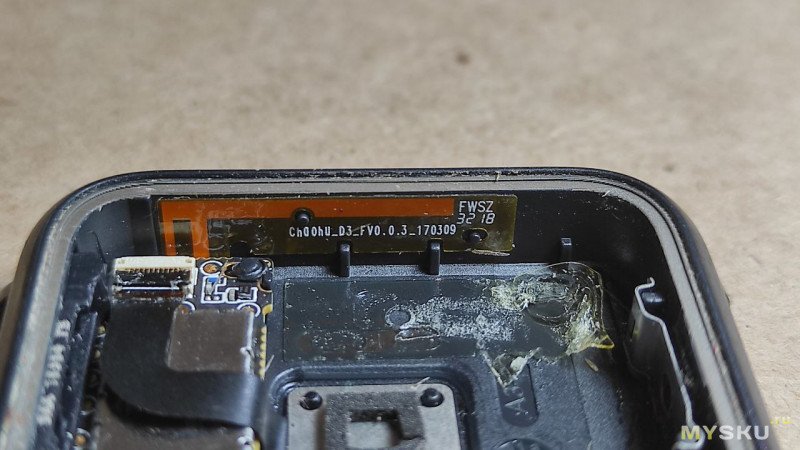

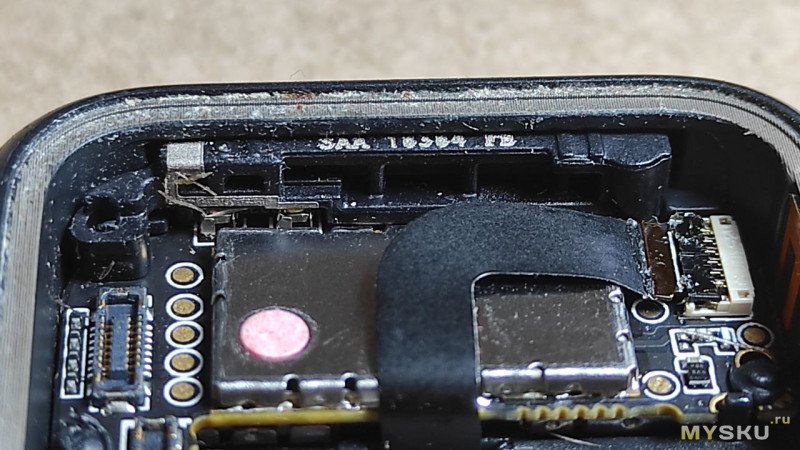

В нижней части часов, похоже, тоже есть антенна.
Снял окислы изопропиловым спиртом, вроде все нормально и больше нигде нет белых и зеленых следов.

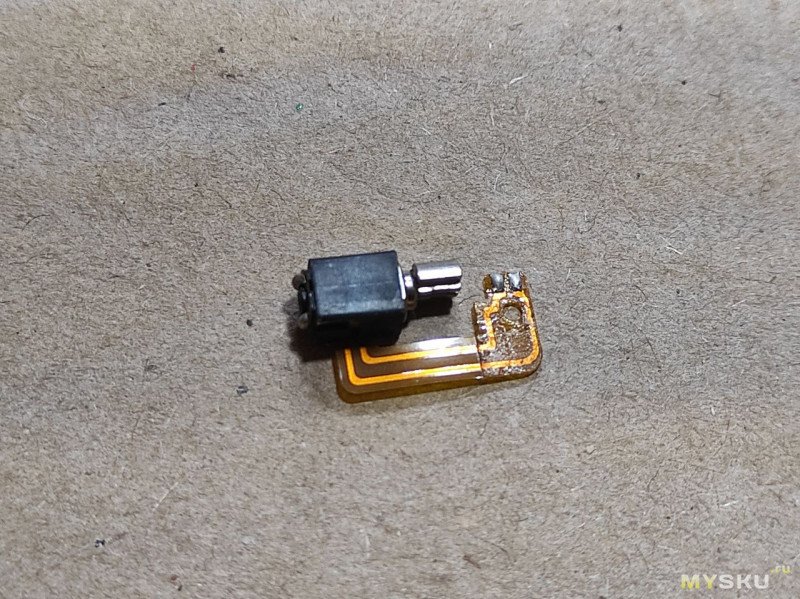

Разбираю дальше. Вибрик отдельно

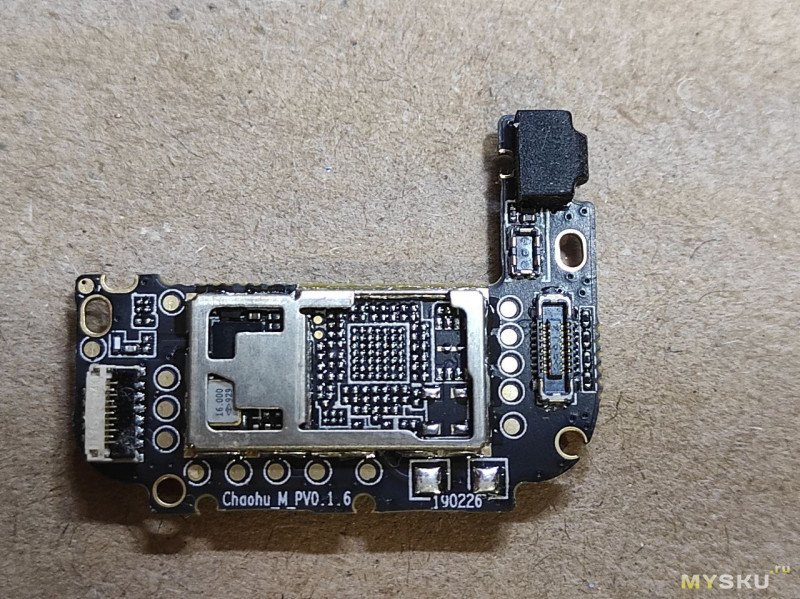

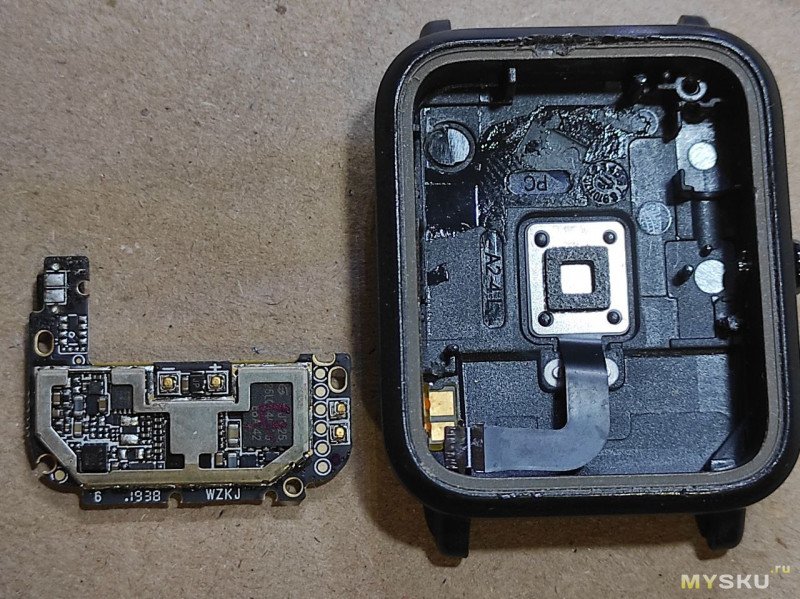

Плата без крышки. Это плата от версии лайт.
Можно посмотреть поближе.
Обратная сторона платы. Под шлейфом кардиодатчика видны контакты, через которые часы заряжаются

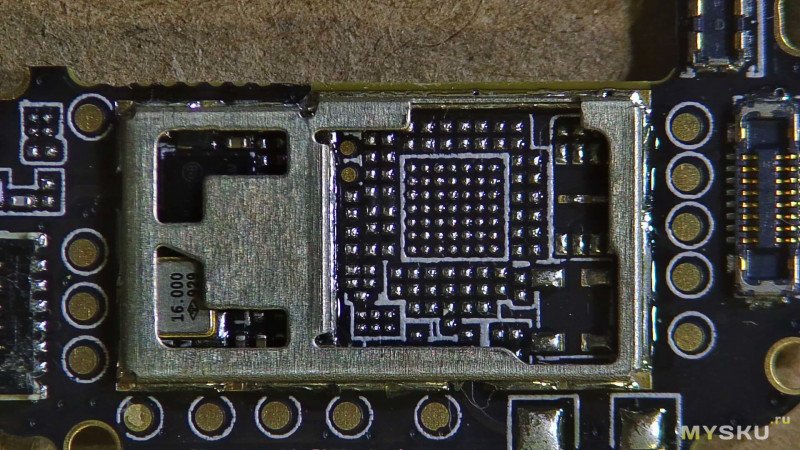

Сторона платы, обращенная к дисплею. Под крышкой пусто, в версии лайт нет GPS. Виден кварц на 16МГц.

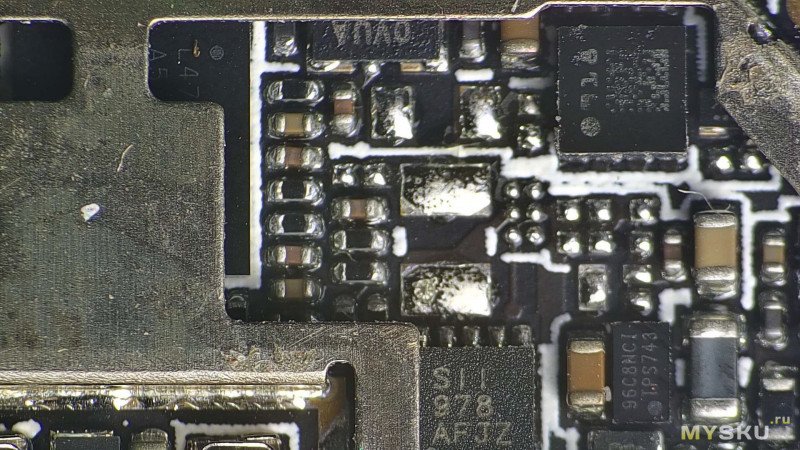

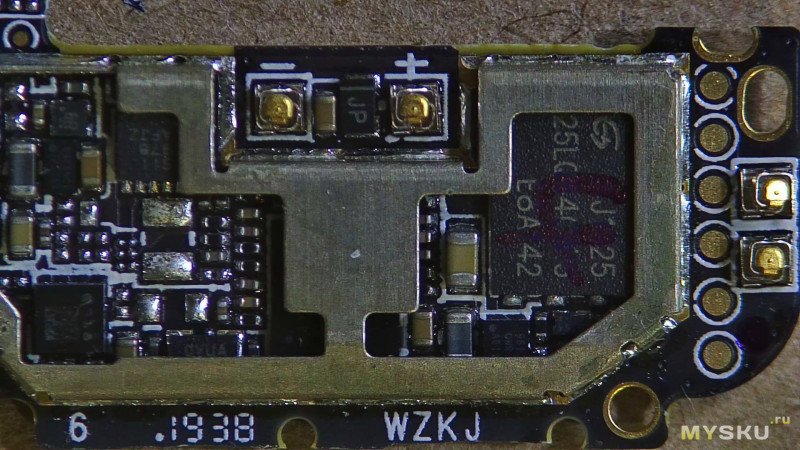

Обратная сторона, тут деталей больше
Еще ближе.

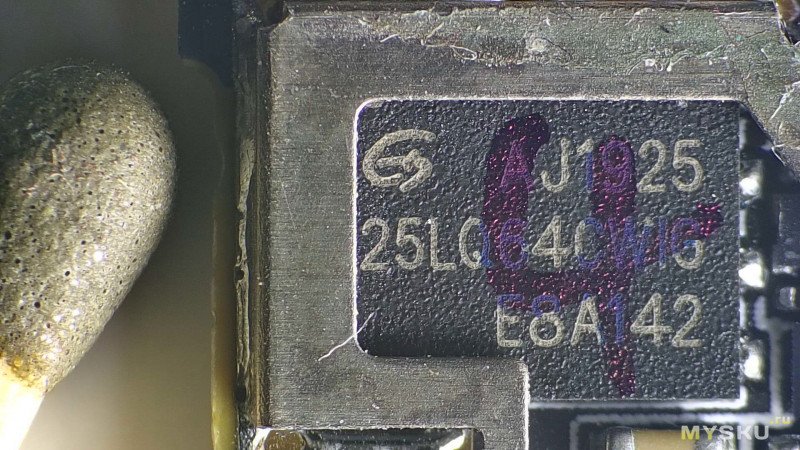

25LQ64CWIG флэш-память SPI объёмом 8 МБ от GigaDevice
Детали в другой части платы. В левой части под металлической перегородкой процессор, похоже на STM32L476RGT6.

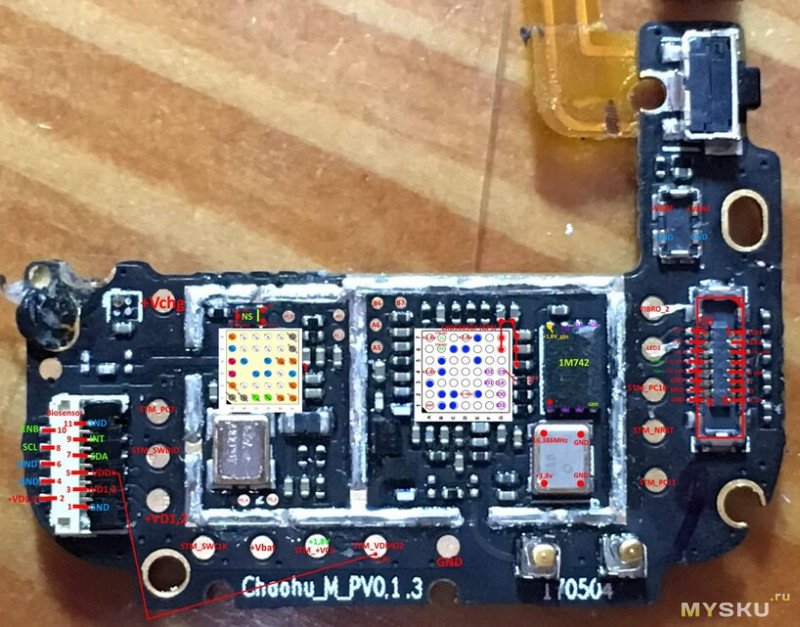

Для тех, кому интереснее погрузиться глубже, есть распиновка точек на плате, взято из темы
xdaforums.com/t/bip-teardown-pcb-close-ups-and-hardware-corrections.3830395/
Можно посмотреть, какие точки куда идут, какие назначения пятаков и выводов микросхем.
Оригинал тут yadi.sk/d/fhZ_85AQFkPTEA

Я думаю, что можно собирать часы c вторым дисплеем и они будут работать дальше.
Я менял дисплей на работающих часах, но после замены изображение инверсное и часы нужно перезагрузить. На всякий случай перед заменой дисплея лучше выключить часы, все равно перезагружать.
Дисплей можно купить на алике, подходит к Bip(A1608) и Bip lite (A1915) но скорее всего проще купить б-у часы.
