Корпус и доработки промышленного увлажнителя
Много воды испарено с моего прошлого поста об увлажнителе. В -20 выяснилось, что не хватало производительности, сначала я думал что дело в модуле увлажнения, но нет, дело было в недостаточной производительности воздушного фильтра.

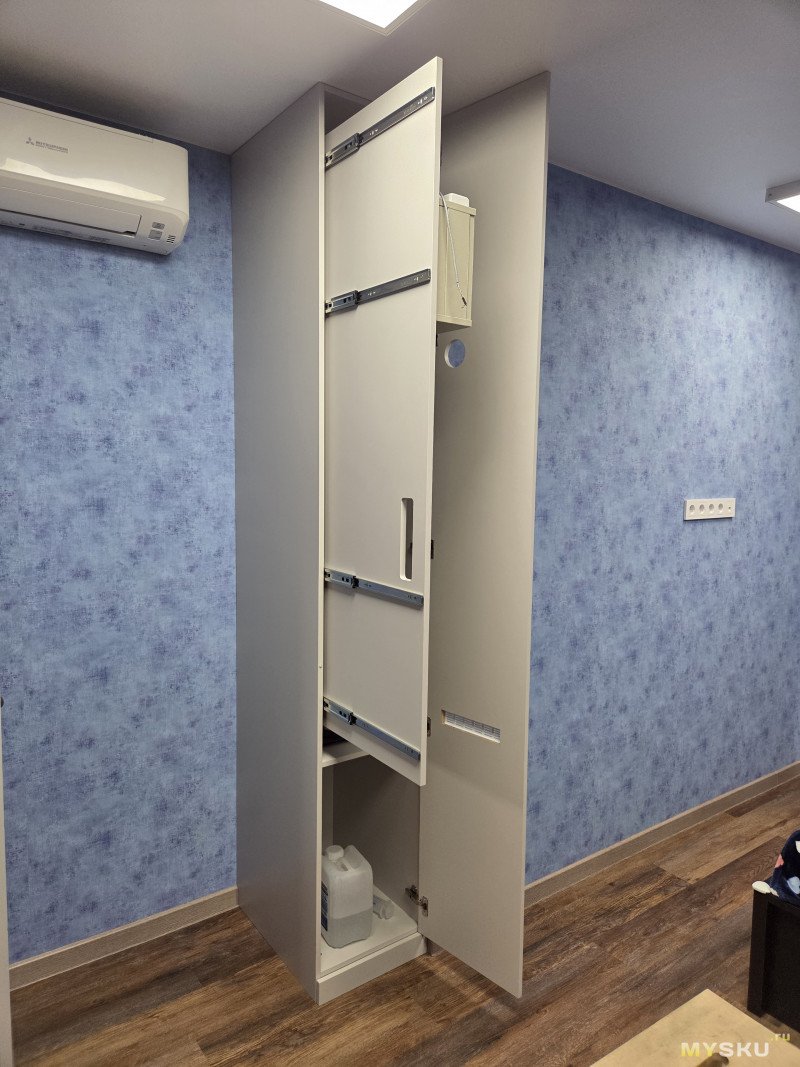

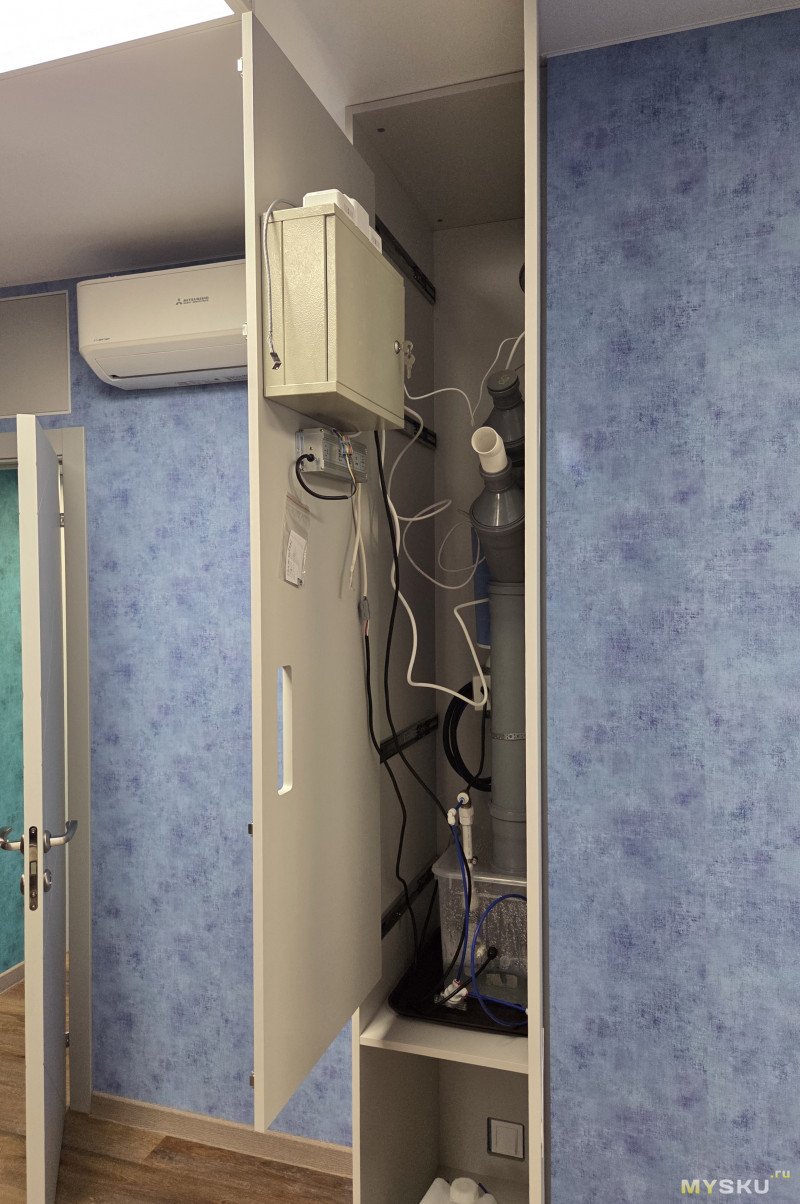

Чтобы было удобно обслуживать электронику, я сделал выдвижную стенку, прямо как в осмосе

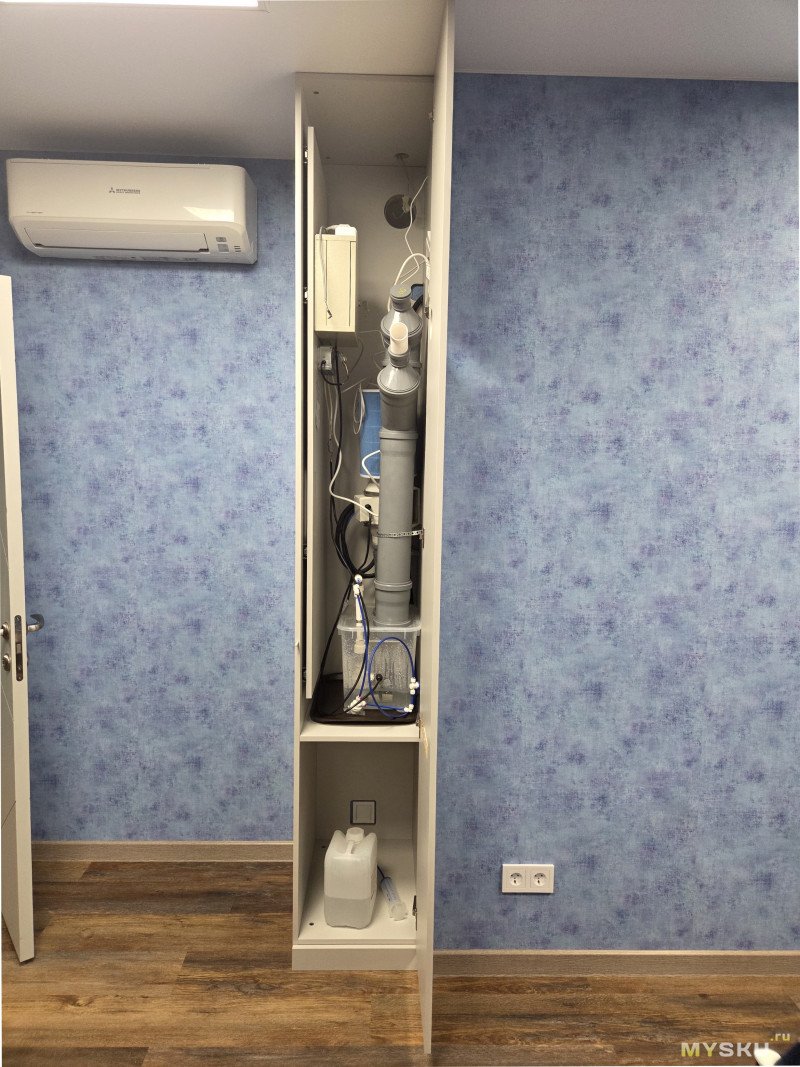

Выдвижную стенку сделал большую, под возможные доработки и ради свободы размещения компонент. Дверь на разъёмных петлях, я её снял когда, монтировал щит.
В ящике установлен отдельный датчик влажности, для контроля влажности в шкафу. Как и ожидалось там стабильные 50%, как и снаружи.

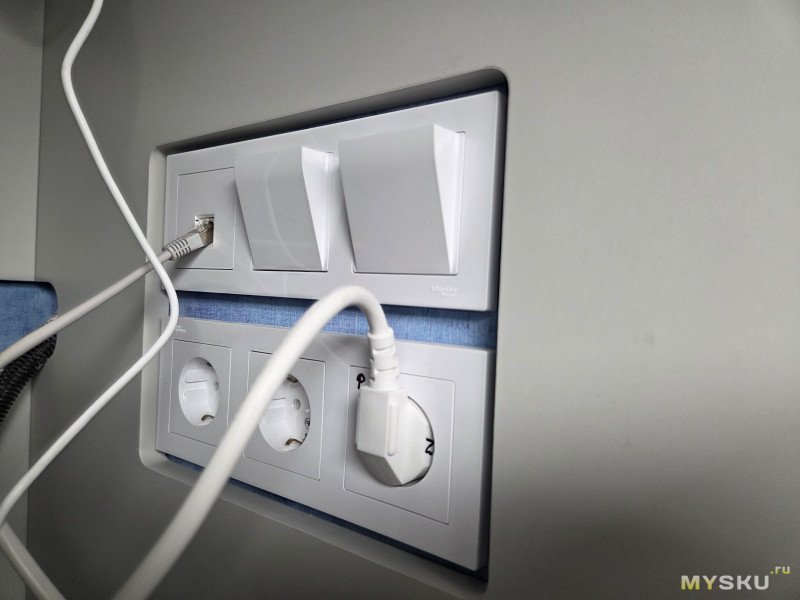

Отдельно похвастаюсь тем как мой мебельщик сделал вырезы под розетки
Новый модуль снизу.

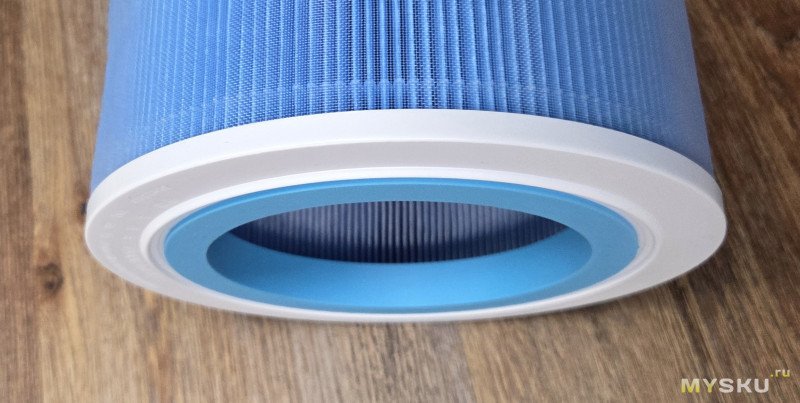

Тогда я заказал ещё один блок питания и запустил их в параллель, что тоже не помогло. Тут я понял, что проблема в объёме проходящего воздуха, он тупо не может унести с собой столько воды, увеличение оборотов вентилятора решило проблему, но его стало слышно, в погоне за большей производительностью я купил вентилятор на 125мм, вместо 100. Не помогло, он на неслышимой скорости также не обеспечивал требуемое количество воздуха. Тогда я понял что менять надо фильтр. Тогда я взял фильтр для очистителя воздуха «Xiaomi Mi Air Purifier 2, 2S, 3, 3C, 3H, PRO» с меткой RFID, скорее всего я взял подделку, но думаю что и с ней проблем не будет. Диаметр его посадочного 144.7мм. Для того, чтобы он сел на вентилятор на 3d принтере напечатано переходное кольцо.
Новый фильтр имеет большие габаритные размеры, а также у него значительно глубже «гармошка» что значительно увеличивает его производительность, с ним поток воздуха практически никак не снижается от варианта без фильтра.

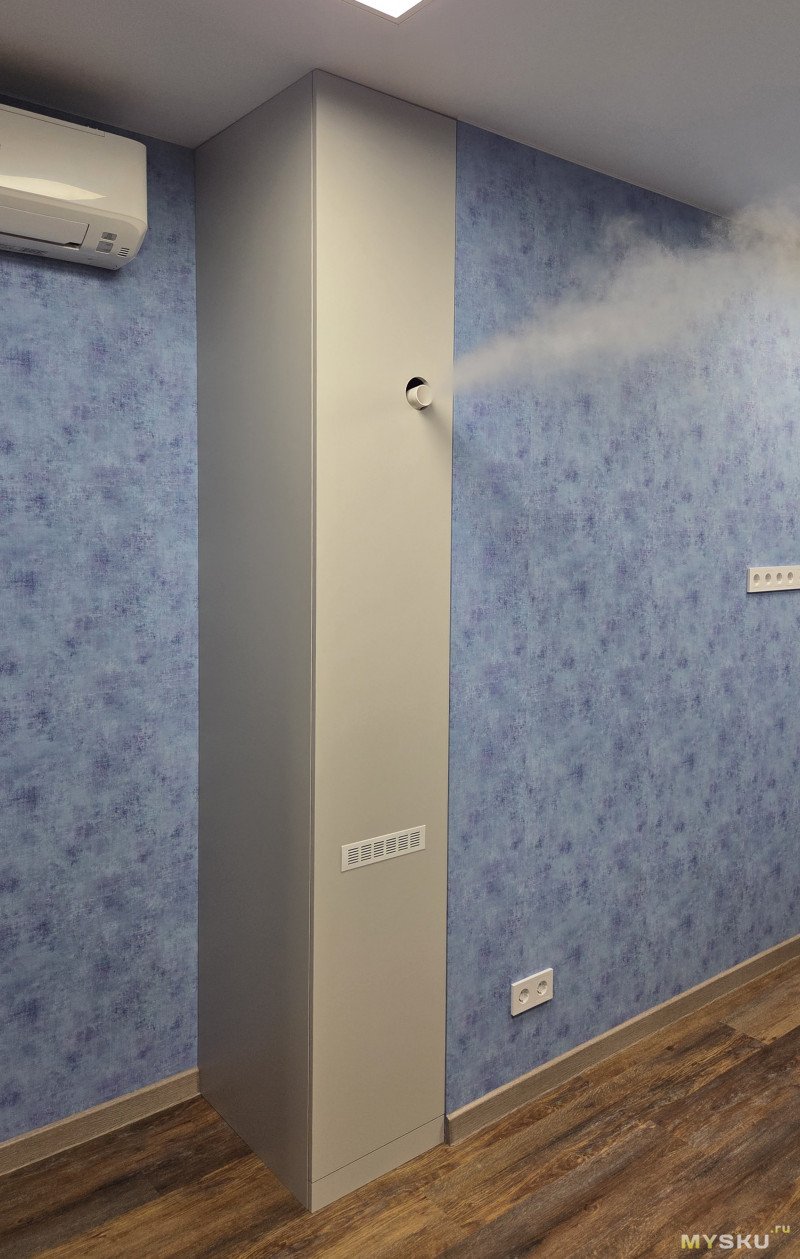

Корпус
Чтобы было удобно обслуживать электронику, я сделал выдвижную стенку, прямо как в осмосеВыдвижную стенку сделал большую, под возможные доработки и ради свободы размещения компонент. Дверь на разъёмных петлях, я её снял когда, монтировал щит.В ящике установлен отдельный датчик влажности, для контроля влажности в шкафу. Как и ожидалось там стабильные 50%, как и снаружи.
Отдельно похвастаюсь тем как мой мебельщик сделал вырезы под розетки
Сопло

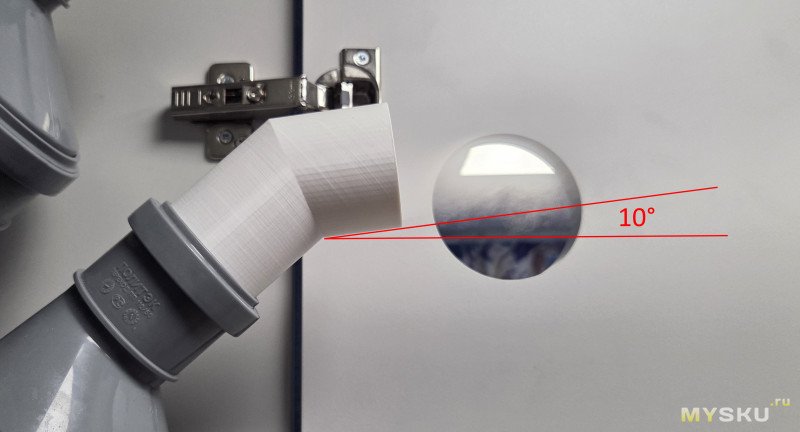

Сопло напечатано на 3D принтере, так чтобы выход был не горизонтально, а под углом 10 градусов к горизонтали.Решётка притока

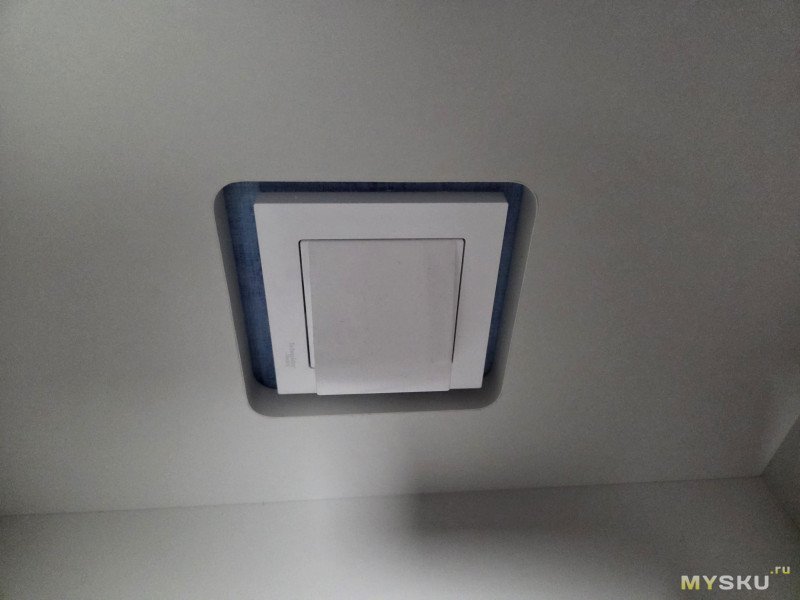

Под решётку притока я забыл заказать отверстие на фабрике, его пришлось резать по месту, чтобы оно не размокло от возможного попадания капель, я в два слоя пропитал его ПВА, клей хорошо пропитывает поверхность, в отличие от герметика.Поиски производительности
В январе, когда стояли морозы под -20 я заметил что увлажнитель совсем не выключается, и обнаружил отклонение влажности от 50% в меньшую сторону. Не дело. Сначала я подумал, что проблема в ультразвуковом модуле, и надо поставить по мощнее, заказал на 6 форсунок. Оказалось что форсунки на новом меньше, и то, что их шесть не сильно добавляет ему в производительности.Новый модуль снизу.Тогда я заказал ещё один блок питания и запустил их в параллель, что тоже не помогло. Тут я понял, что проблема в объёме проходящего воздуха, он тупо не может унести с собой столько воды, увеличение оборотов вентилятора решило проблему, но его стало слышно, в погоне за большей производительностью я купил вентилятор на 125мм, вместо 100. Не помогло, он на неслышимой скорости также не обеспечивал требуемое количество воздуха. Тогда я понял что менять надо фильтр. Тогда я взял фильтр для очистителя воздуха «Xiaomi Mi Air Purifier 2, 2S, 3, 3C, 3H, PRO» с меткой RFID, скорее всего я взял подделку, но думаю что и с ней проблем не будет. Диаметр его посадочного 144.7мм. Для того, чтобы он сел на вентилятор на 3d принтере напечатано переходное кольцо.
Новый фильтр имеет большие габаритные размеры, а также у него значительно глубже «гармошка» что значительно увеличивает его производительность, с ним поток воздуха практически никак не снижается от варианта без фильтра.Планы
После перехода на этот корпус и соответственно одно сопло вместо двух я опять заметил, что он почти не выключается, вероятно я перейду на сопло 75мм, что, по сечению, даже чуть больше чем два по 50.
Самые обсуждаемые обзоры
| +27 |
1476
49
|
| +57 |
3236
106
|
А ваш не может создавать серьезного давления, а ваши сопла это серьезное сопротивление потоку.

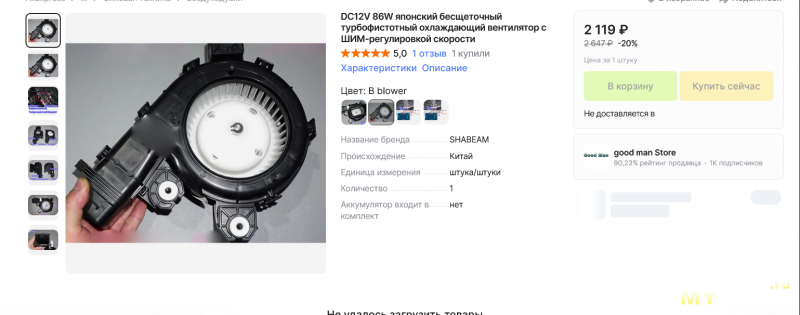

В машинах на печках видили какие вентиляторы ставят? Вот это вам и нужно, при этом при большей производительности они еще и тише будут.
P.S. А тихие центробежные вообще бывают? Я вот не встречал никогда никаких размеров. Хоть у видеокарт воют, хоть большие «улитки».
Скажите хоть один современный легковой авто (не середины прошлого века) у кого печка салона с осевым вентилятором при этом дует она не напрямую а через воздуховоды.
Центробежники потому и используют что они и тише и давление создают больше.
А вот на радиаторе двигателя ставят осевые, потому как давления создавать не надо, а объем они при этом дают больший.
Могу и еще примеров кинуть, но проще поискать расходные характеристики.
А про тишину, считаю что даже канальный вентилятор сотка, центробежник даст вам лучший результат, но это конечно надо проверять. А у центробежников высокого давления лопасти на колесе стоят сильно чаще, и я бы не сказал что те же автомобильные сильно шумят. Но трудно обсуждать уровень шума не зная вашего объема и не имея эталона шума.
У меня к примеру уже много лет зимой на лоджии работает вентилятор от обдува батареек в электромобилях.
Но допустим я смогу вам сказать вес который он прокачивает, но как это к шуму привязать?
Я в делах автомобильных не понимаю ничего абсолютно (и не хочу, не люблю я их). Вы можете назвать хоть один тихий центробежный вентилятор — ну, то есть марку/модель? Потому что стоящий здесь Soler & Palau silent (у него движок на дополнительных виброподвесах) в принципе не слышно, только шум воздуха.
Я увидел косяк, написал, вы услышали, а дальше у каждого своя голова за плечами :)
