Пропадает изображение после включения | Замена подсветки тв 32" JVC LT-32M355

Всех приветствую!

В один прекрасный день включили телевизор, а он только «заговорил», но изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки — частичная или полная замена светодиодов. В редких случаях проблема кроется в неисправном конденсаторе подсветки.

В данном топике разберем и полностью заменим подсветку с телевизоре JVC LT-32M355.

Данный телевизор пришел с проблемой — подсветка на время загорается, после отключается. Отработал примерно 7 лет

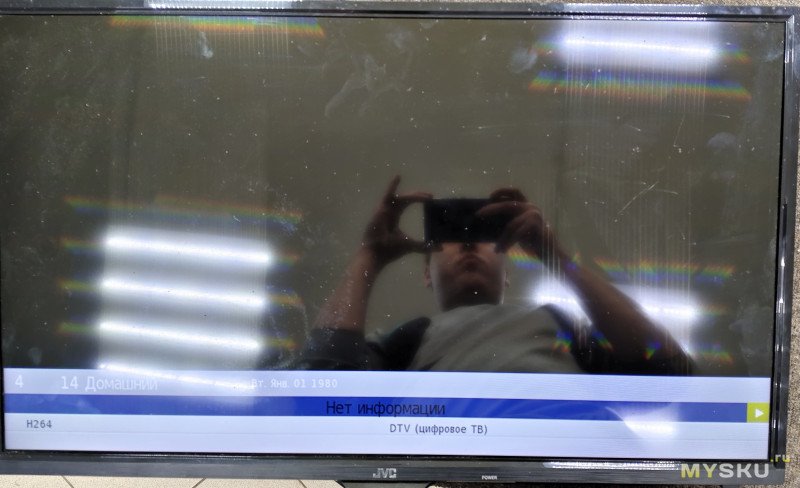

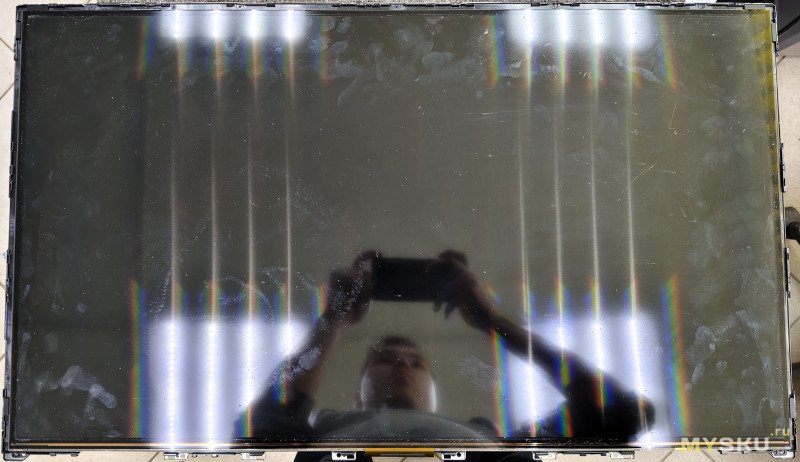

Проверяем — картинка есть, а после отключается подсветка.

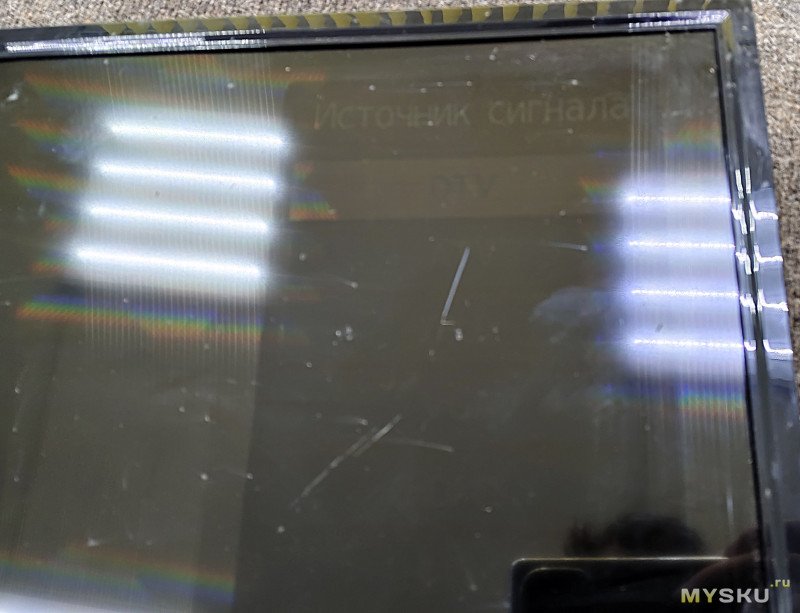

Сверху виден интерфейс тв

Похоже на неисправность конденсаторов в цепи подсветке на плате. Разберем и посмотрим.

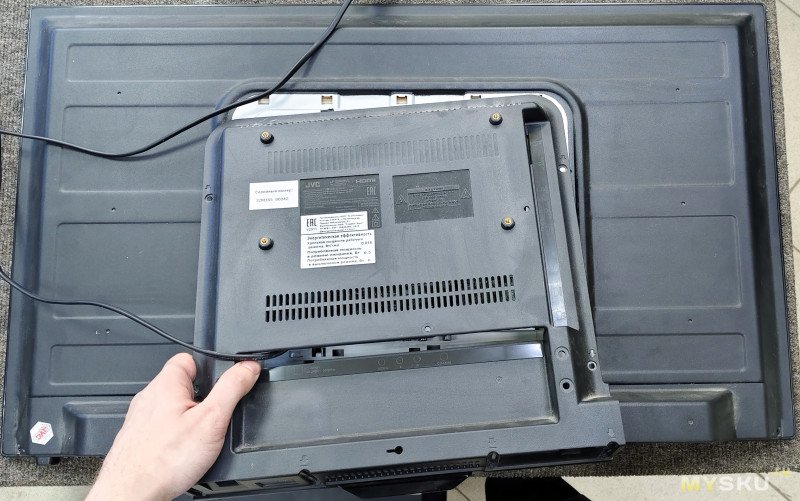

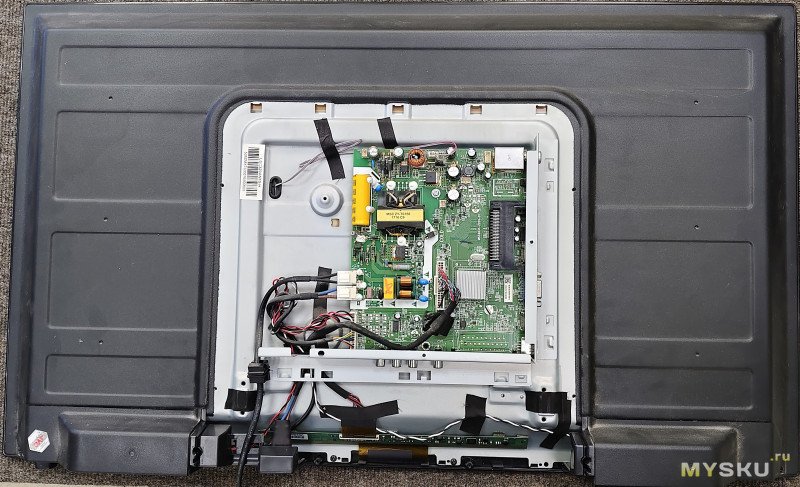

Переворачиваем телевизор экраном вниз на ровную поверхность, откручиваем заднюю крышку

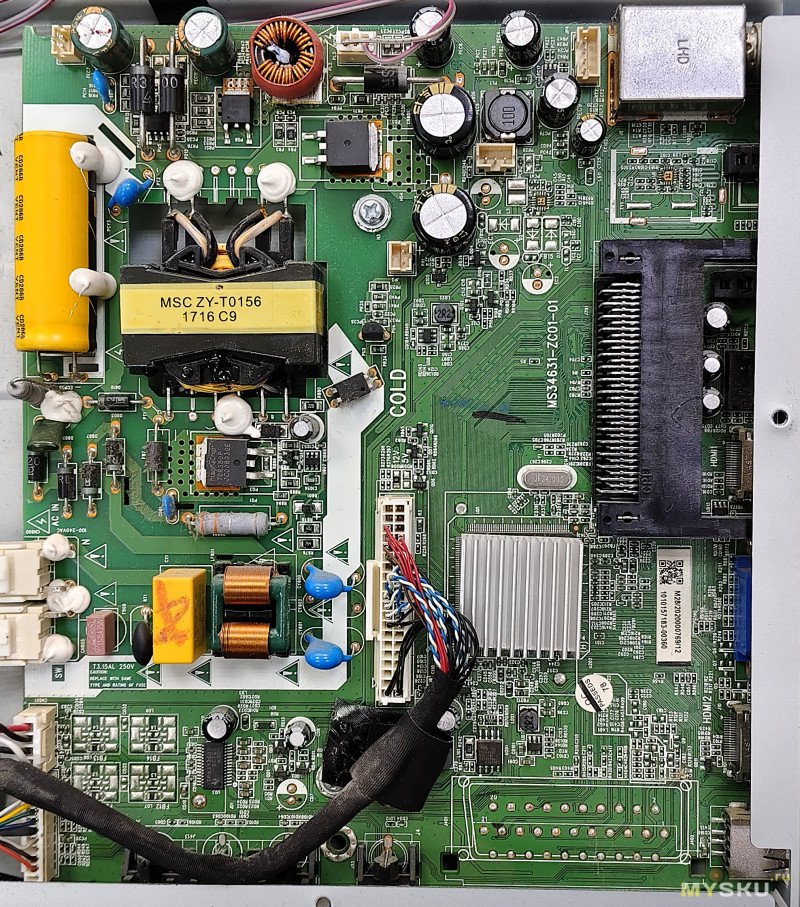

Плата MS34631-ZC01-01

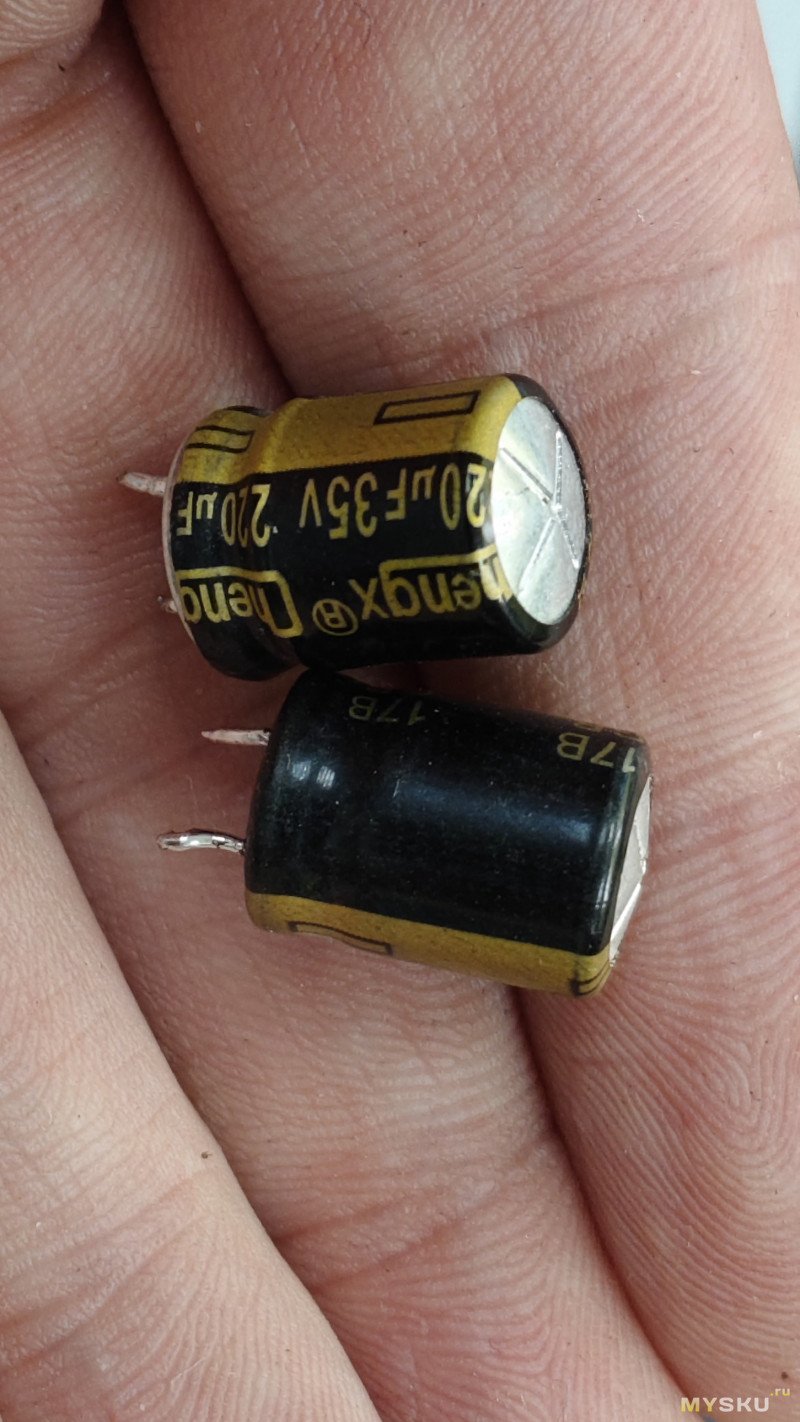

После быстрого осмотра обнаружил пару вздутых конденсаторов — 220mf 35v. Выше на фото я их заменил.



Включаю — не помогло, значит еще проблема в подсветке. Но конденсаторы в любом случае под замену.

Разбираем дальше телевизор — будем менять подсветку.

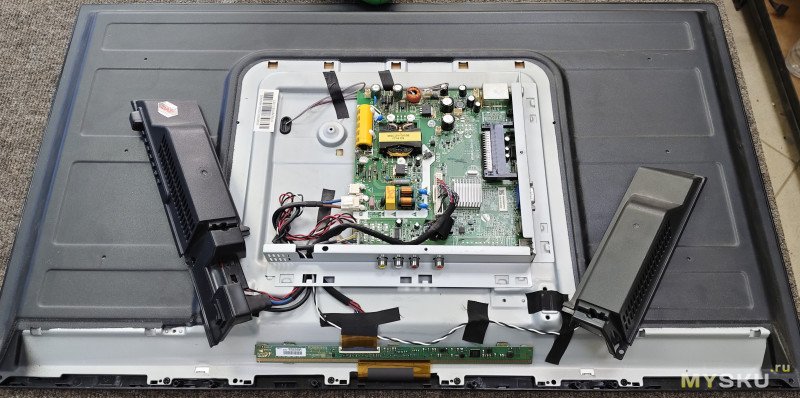

Снимаем все навесное, но я ничего не демонтировал, мне не мешает. По желанию.

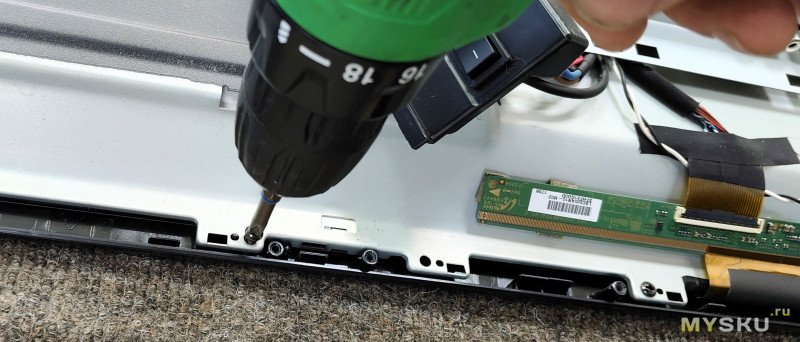

Снизу откручиваем саморезы, крепящие пластик нижней рамки.

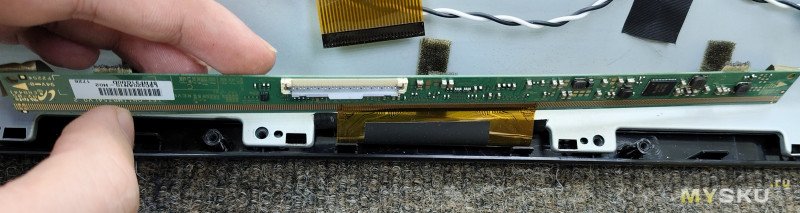

Отклеиваем т-кон матрицы от корпуса. Это можно сделать после снятия передней рамки, но я сразу это сделал.

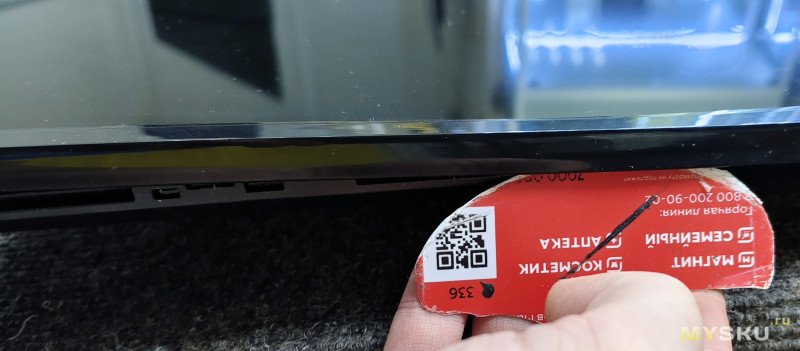

По периметру отщелкиваем рамку, я использовал пластиковую карточку.

Снимаем её.

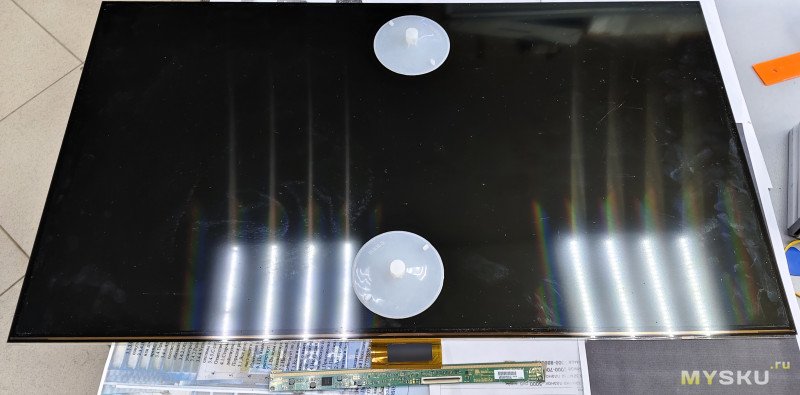

Снимаем матрицу. Я использовал спец присоски, если нет таких — можно взять маленькую, приподнять сверху и снизу посередине, подхватить пальцами и перенести.

Снимаем рамку, в которой располагалась матрица, за ней рассеивающие свет пленки. Их не разделять — снимать все сразу.

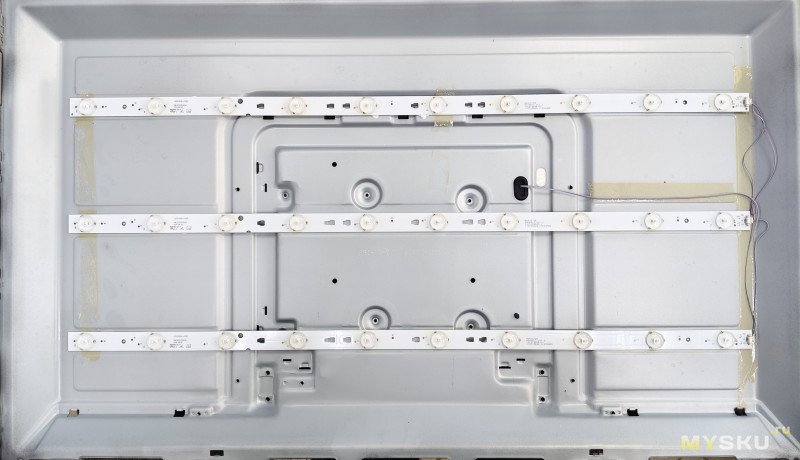

Снимаем отражатель.

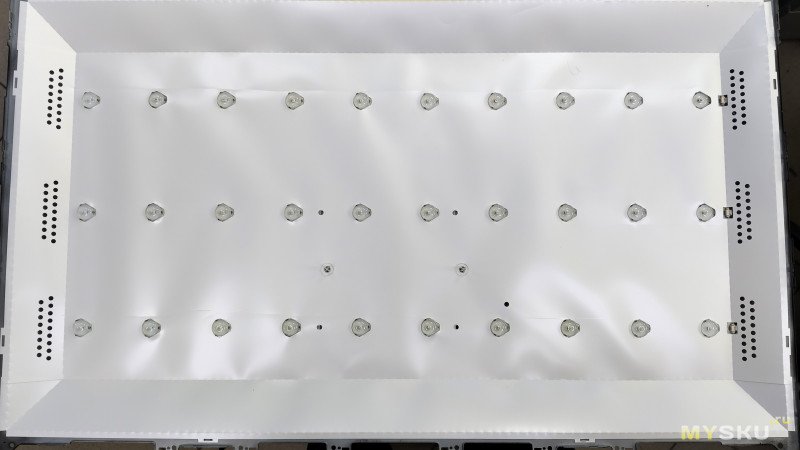

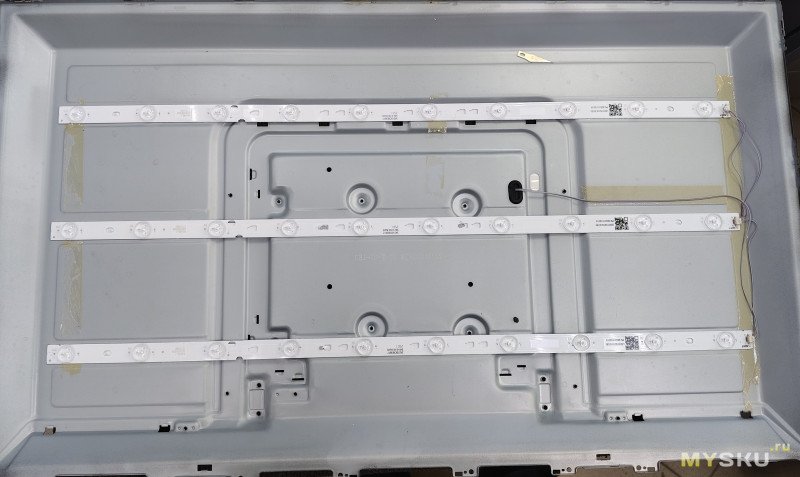

Подсветка состоит их 30 светодиодов (по 3 вольта).

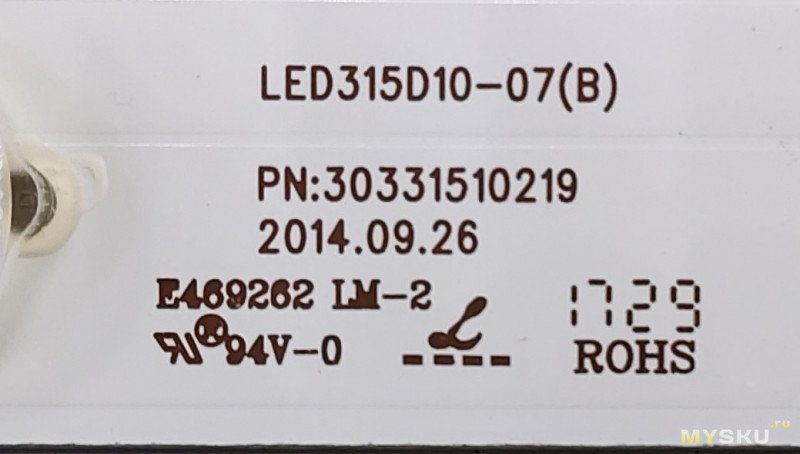

Маркировка LED315D10-07(b).

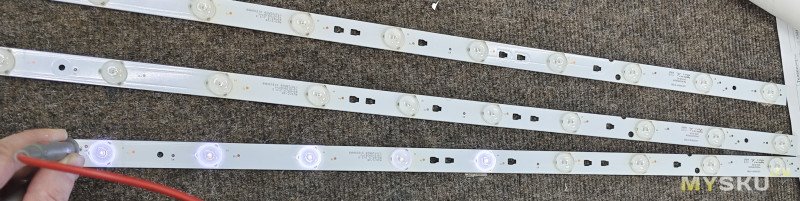

Проверяю планку — половина не светится. Остальные не помню проверял или нет, да и не важно.

Новые планки заказал на озон , ценник на них очень низкий.

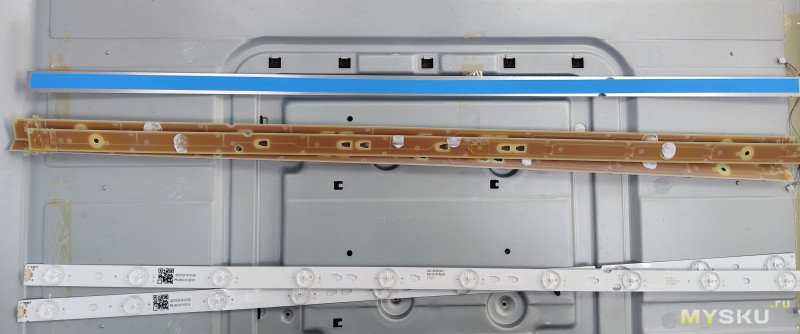

Старые планки были приклеены на герметик, да и сами они текстолитовые (с медной подложкой).

Новые с алюминиевой подложкой и теплопроводящим скотчем.

Очищаем от герметика корпус и клеим новые планки на свое место.

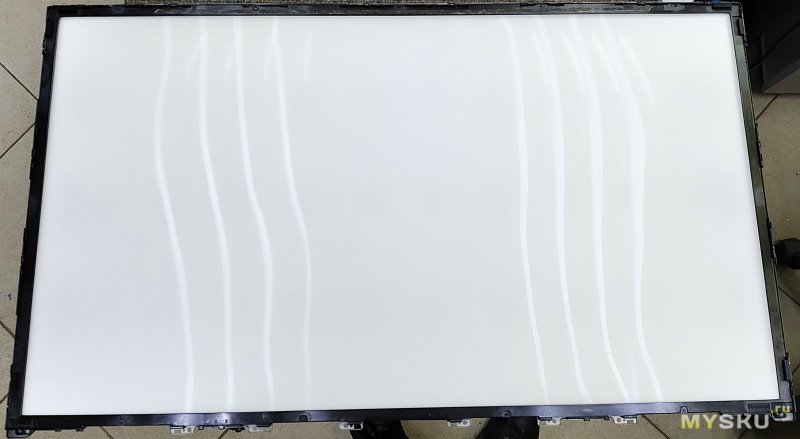

Собираем в обратной последовательности. При установке матрицы следите, чтобы она была в углублении рамки со всех сторон.

Как показывает забыл сделать фото, но там как всегда всё отлично.

Для продления срока службы подсветки можно уменьшить подаваемый ток на светодиоды. На яркость изображения это повлияет слабо (скорее всего не заметите), а вот на нагрев и ресурс существенно.

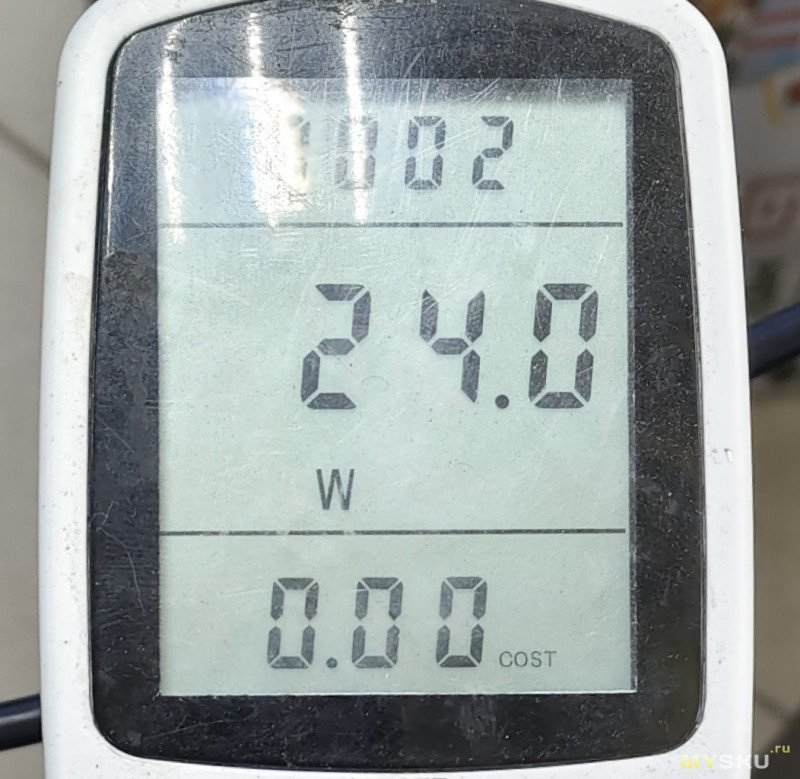

В стоке телевизор потребляет 33 ватта (из них 7 ватт электроника).

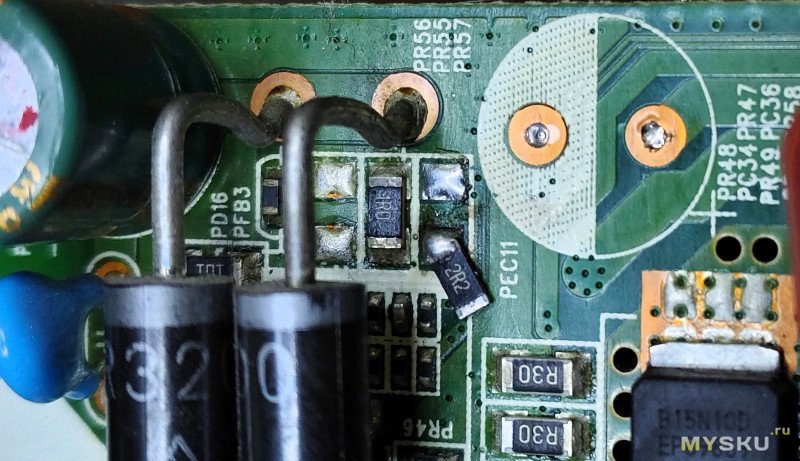

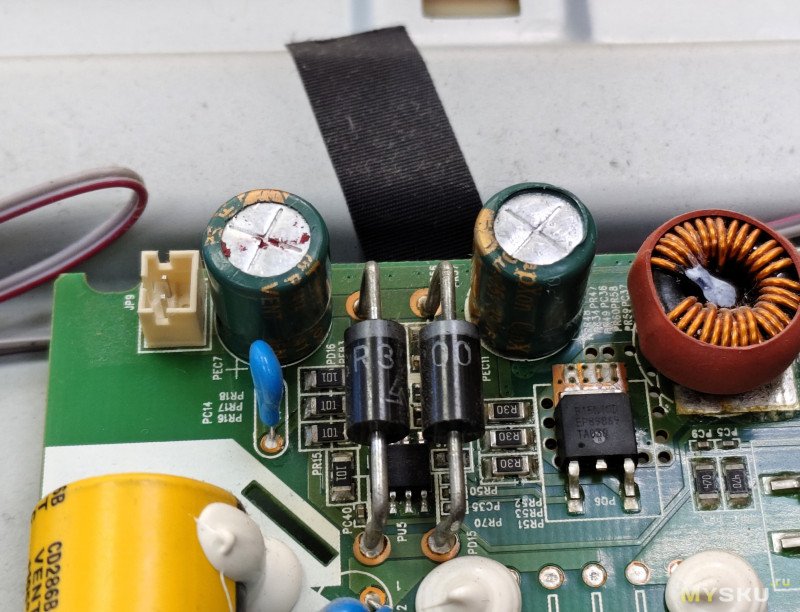

Чтобы уменьшить ток подсветки в LED-драйвере платы MS34631-ZC01-01 с популярным контроллером OB3350CP (OB3350), следует пропорционально увеличить общее сопротивление измерительных низкоомных резисторов PR55, PR56, PR57. Находятся под диодами (PD15, PD16). Часто достаточно лишь удалить один из резисторов датчика.

Убираем на 2.2 ом, ток на подсветку снижается на 35%.

Недостатка яркости картинки в освещенном помещении я не испытал, значит оставляем так.



На этом у меня всё, спасибо за внимание, удачных ремонтов!
