Зарядка для аккумуляторов-таблеток ML2032, разборка

В прошлом обзоре я писал про использование аккумулятора ML2032, стоит ли покупать его для замены CR2032. Тогда я заряжал эти аккумуляторы просто через резистор от 5 вольт током 2мА. Вот приехала зарядка для этих аккумуляторов, пробую как она работает и что с ней не так.

Это минимальная цена на эту зарядку на озоне. Я покупал у другого продавца, сейчас они у него закончились.
Пришла в небольшой коробочке, была обмотана пузырями, корпус не сломан.
На одной стороне есть откидные штыри для розетки. В глубокую розетку с заземлением они не включатся, нужен переходник или розетка без земли.

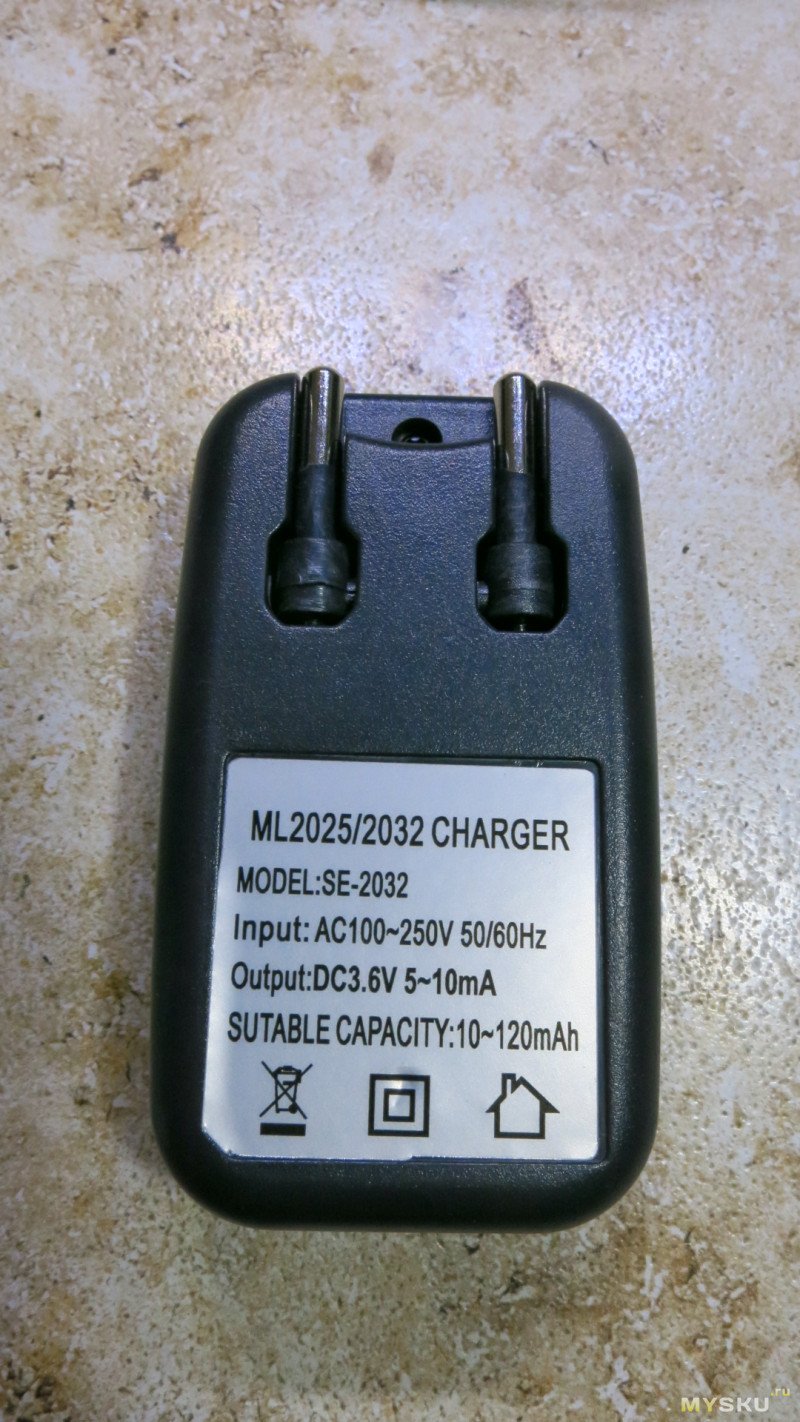

На этой же стороне написаны параметры зарядки.
3,6В 5-10мА.

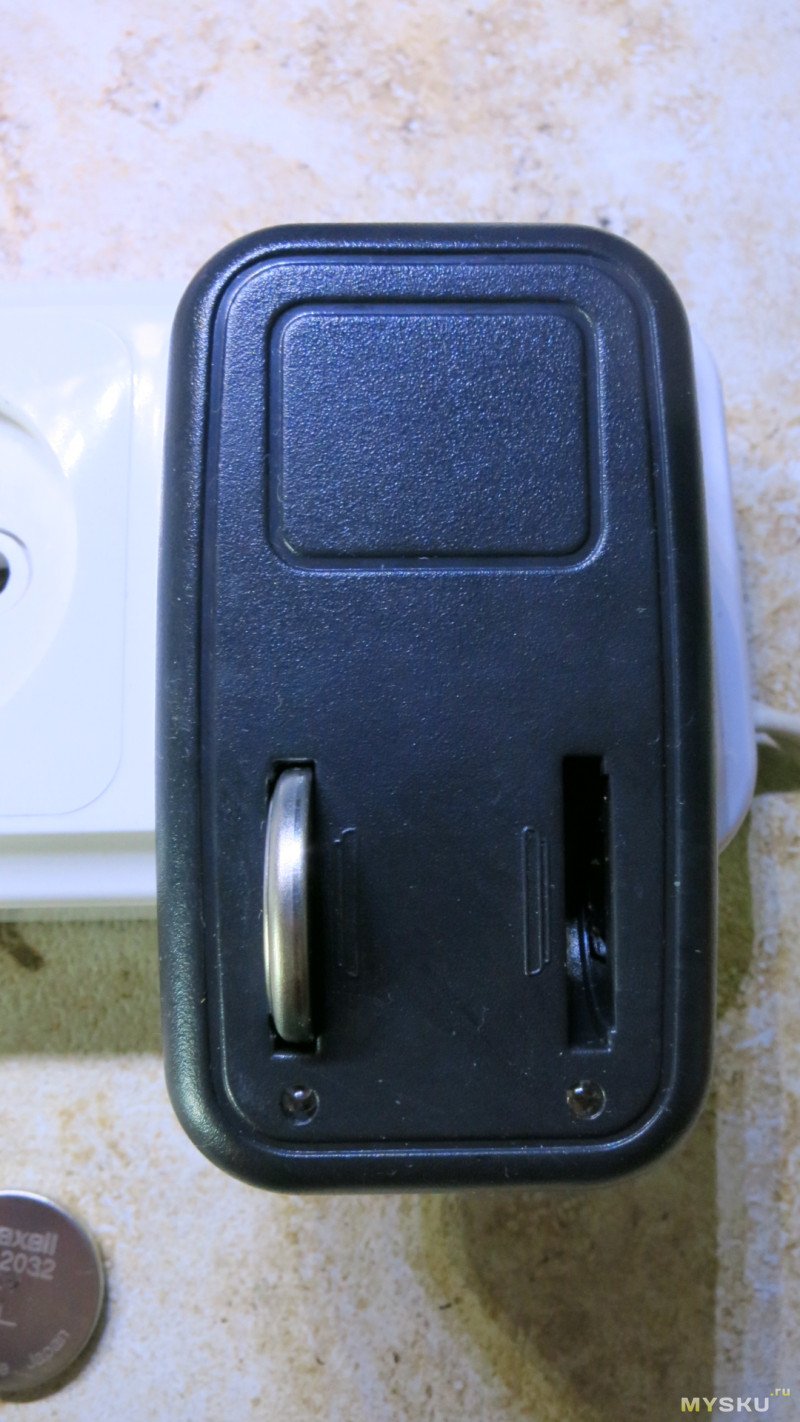

На лицевой стороне две щели под аккумуляторы и два светодиода.
Есть обозначение как вставлять аккумуляторы и корпус сделан таким образом, что неправильно просто невозможно вставить. Ну если только забить молотком.

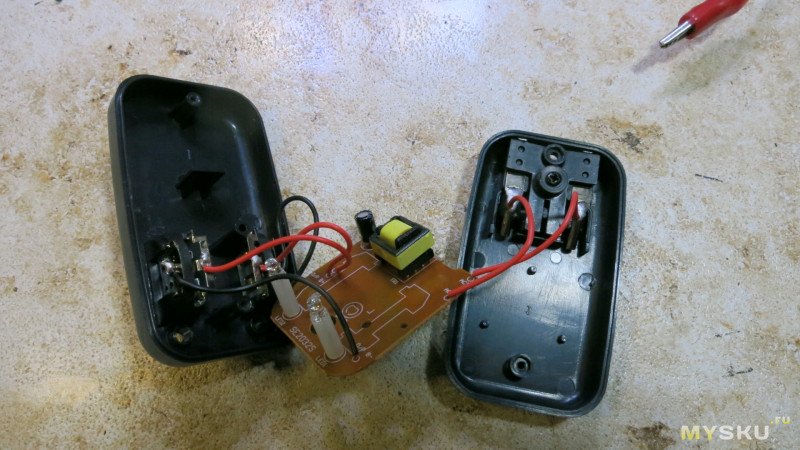

Конечно, нужно разобрать. Один винт возле штырей вилки, второй под наклейкой. Зарядка легко разбирается на две половины.

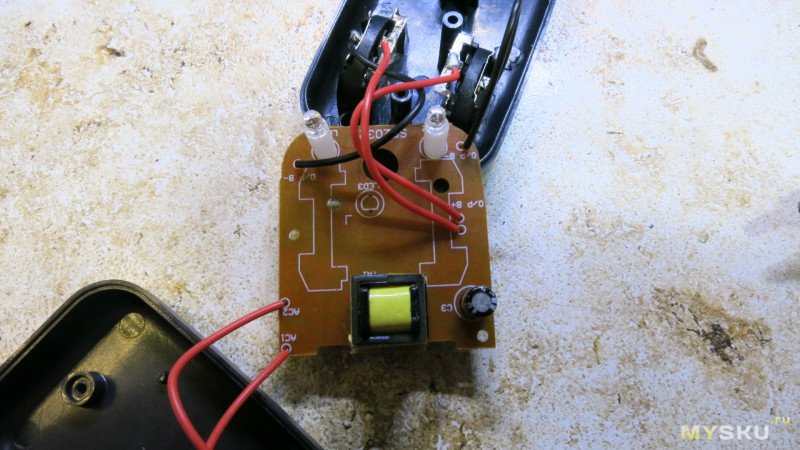

Содержимое не очень красивое. На одной стороне платы транс, электролит и светодиоды на ножках.

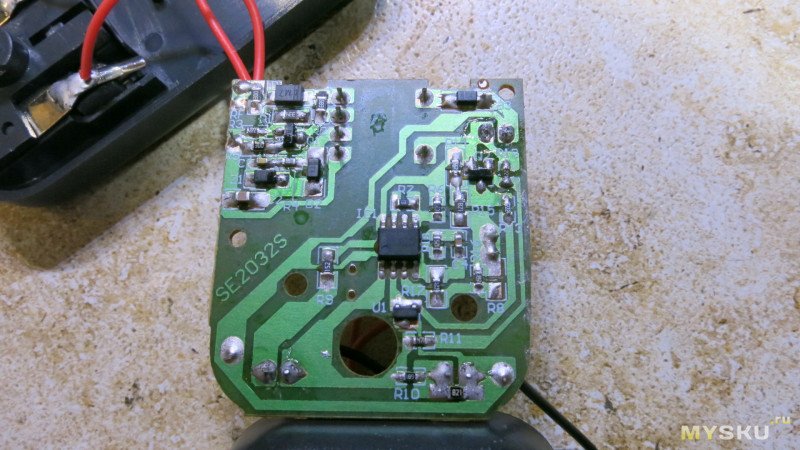

На второй деталей побольше. Плата вроде не грязная, нет остатков флюса, но спаяна как то некрасиво. Наляпано припоя. Выглядит неопрятно. Плата не покрыта лаком.

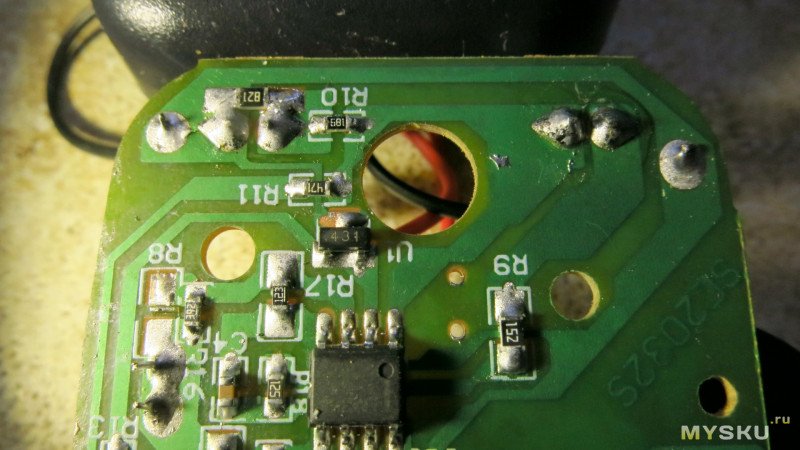

Что есть на плате? 8-ногая микросхема LM3** дальше не разглядел. Да и LM еле разглядел.
Есть TL431, скорее всего для точного уровня напряжения заряда.
Вставил аккумулятор, проверяю зарядный ток. Зарядка льет 6мА, заявлено 5-10мА — похоже на правду.
Вставляю второй аккумулятор — на мультиметре пропадает ток. В чем проблема?
Начал прозванивать контакты под аккумулятор. Оказалось, что в этой зарядке всего один канал для заряда, а два гнезда под аккумуляторы просто соединены параллельно.
Когда я вставил второй аккумулятор (с меньшим напряжением), то заряд пошел на второй слот, а первый аккумулятор даже стал отдавать чуть энергии во второй. Они просто включены параллельно.

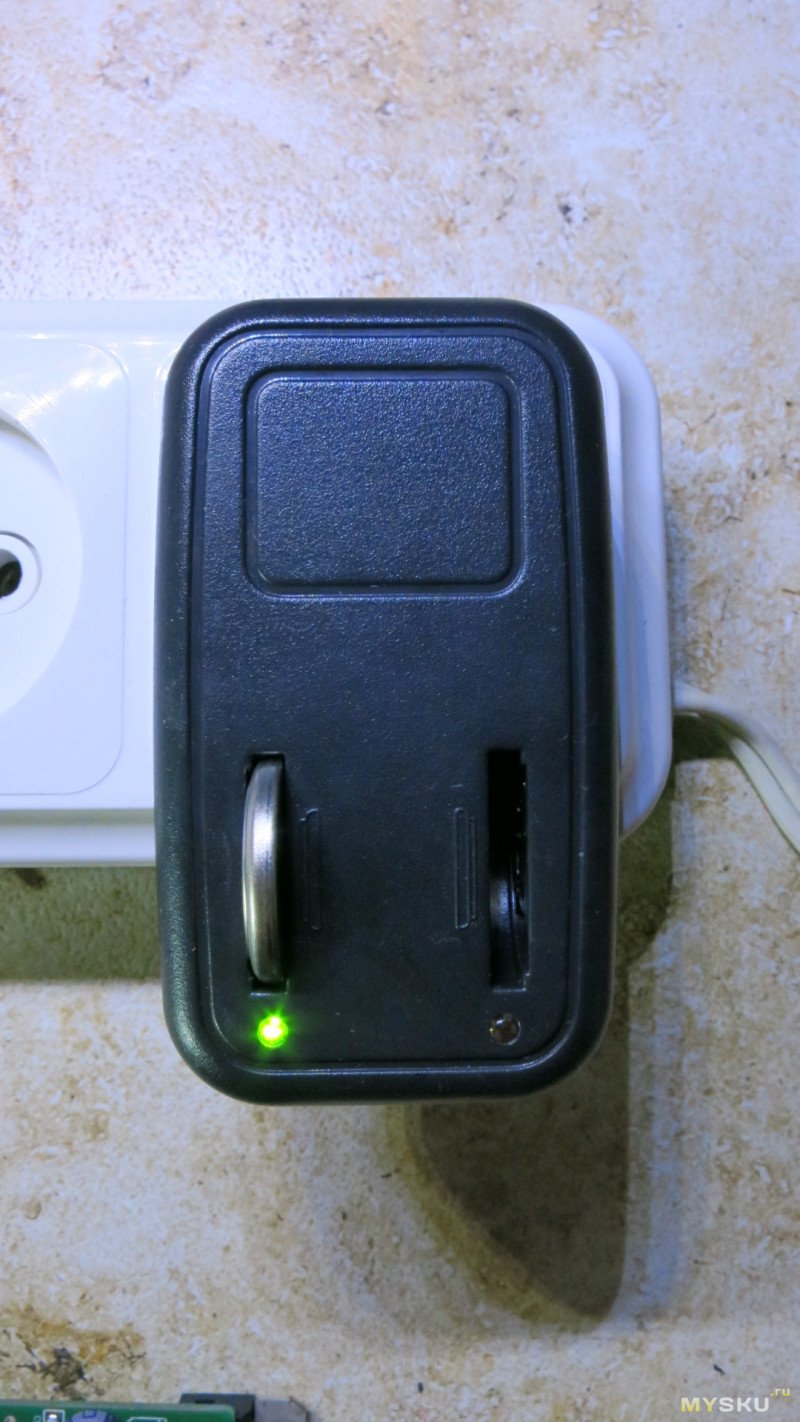

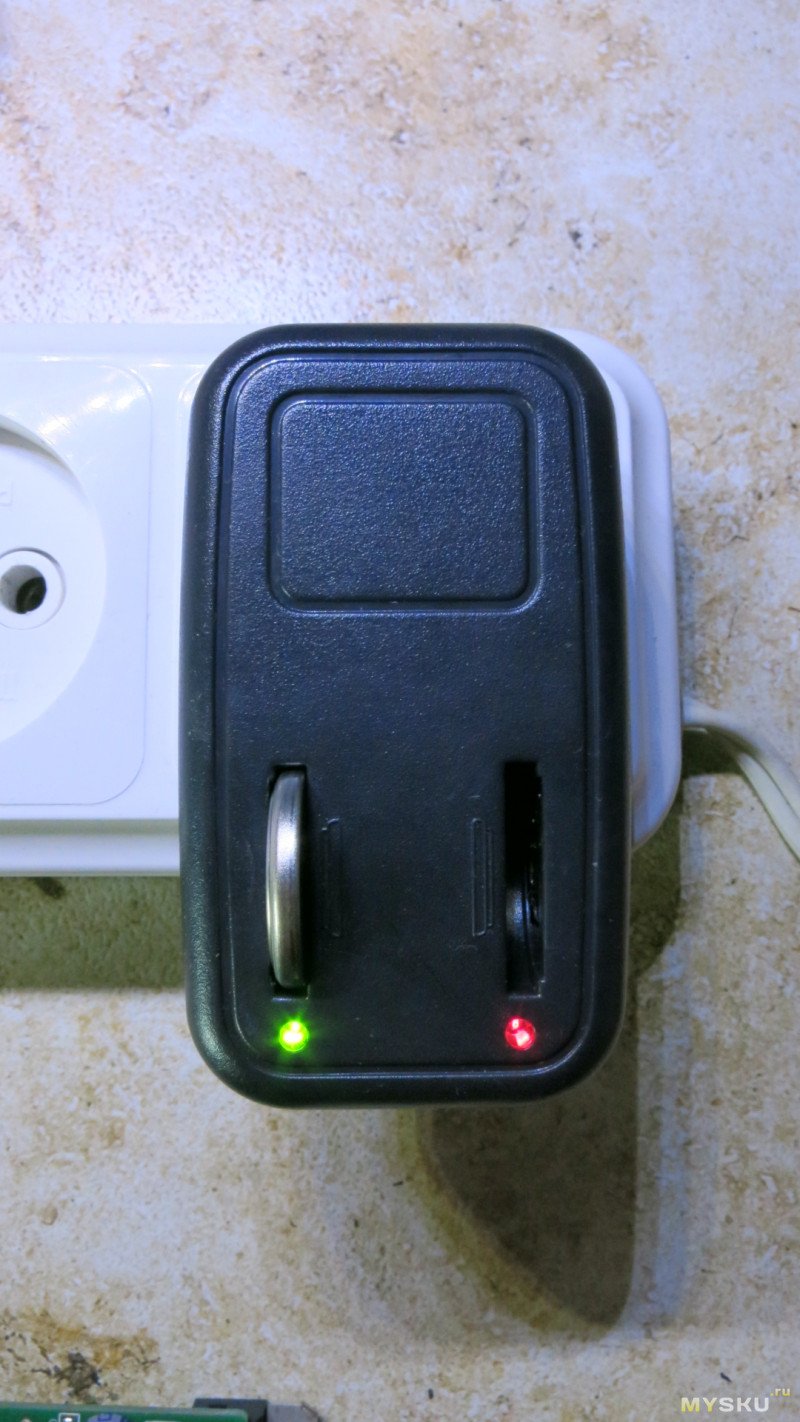

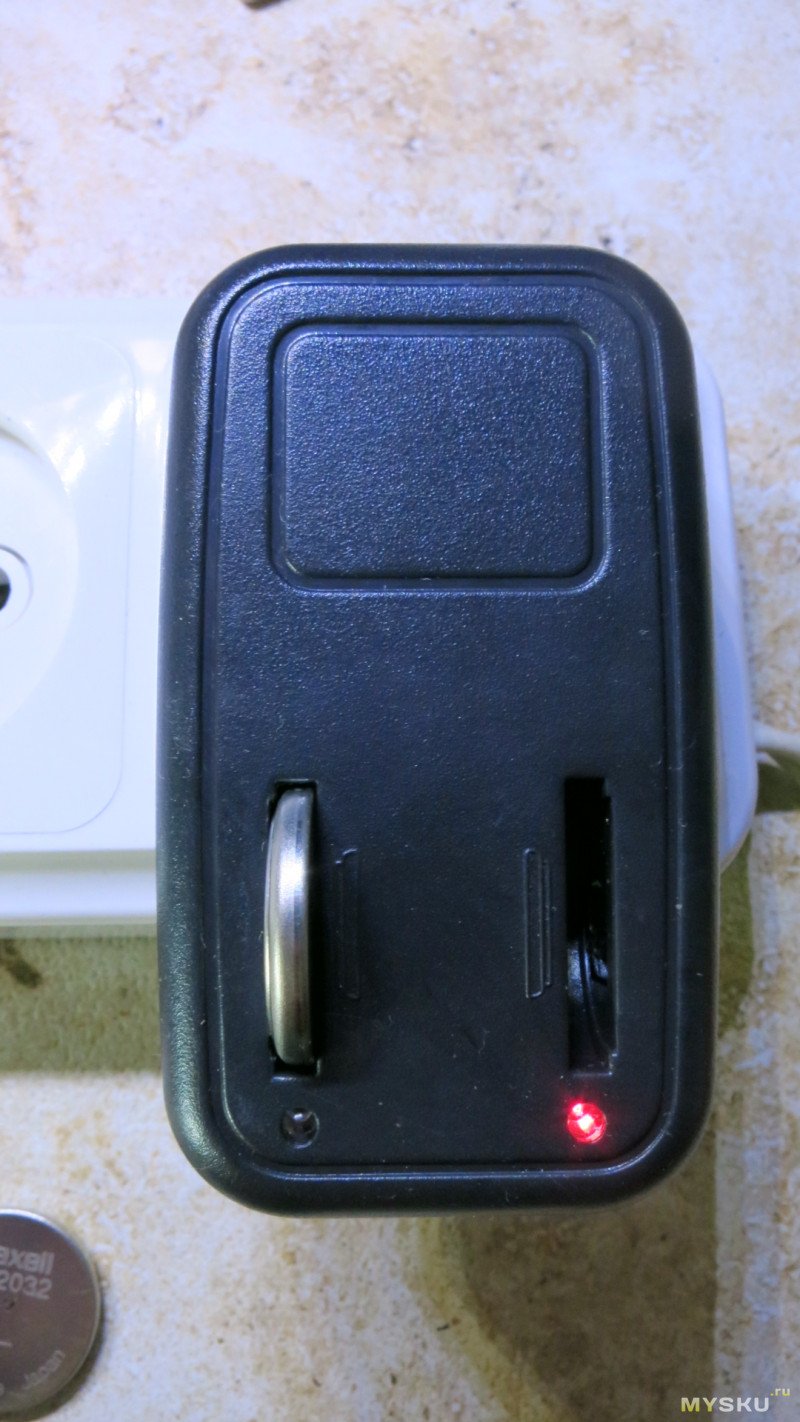

Логика работы светодиодов — если зарядка пустая, то светится левый зеленый светодиод. Если вставить аккумулятор, то зеленый тухнет и начинает мигать правый красный. Если напряжение на аккумуляторе или аккумуляторах достигло 3,25 вольта, то светится зеленый и все так же моргает красный. Если зарядка закончена, ток упал до минимума, то красный перестает мигать и только светится зеленый.
То есть два уровня заряда
— красный мигает: идет зарядка
— горит зеленый и мигает красный: зарядка подходит к завершению
— горит зеленый: зарядка завершена.

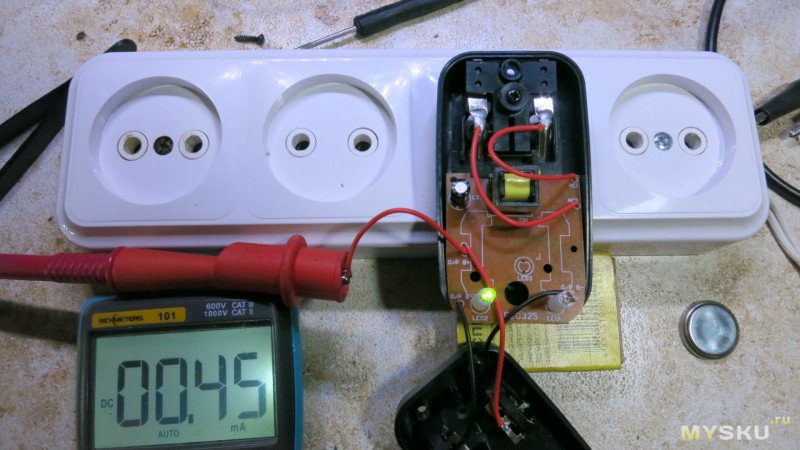

Попробовал заряжать в ней обычные батарейки CR2032. Сразу светится зеленый светодиод и ток заряда очень мал: 0,45мА.

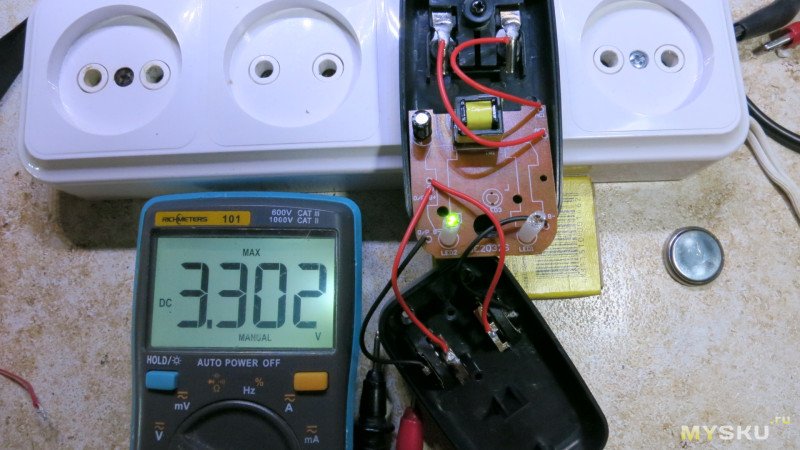

Максимальное напряжение, которое я видел на контактах зарядки: 3,3 вольта.
Итого:
Вроде неплохая дешевая зарядка. Вроде может заряжать сразу два аккумулятора LM2032.

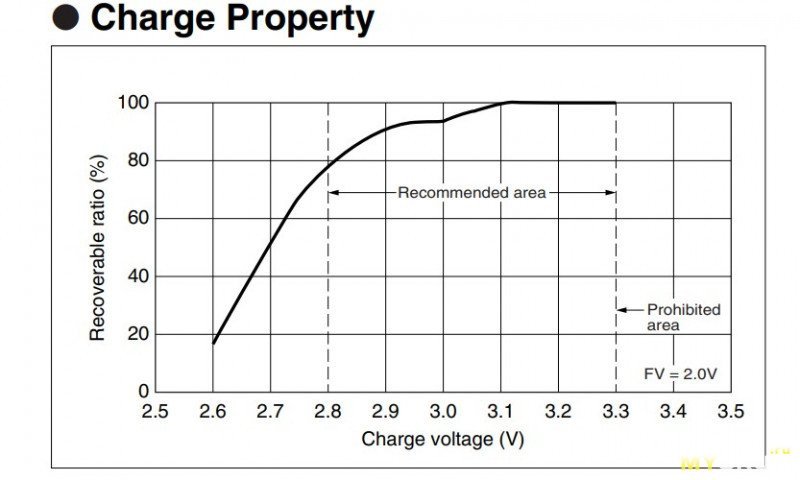

Их рекомендуется заряжать до 3.3 вольта, зарядка догоняет их как раз до этого предела.
Складные штыри вилки, в сложенном состоянии занимает мало места.
Но два гнезда для элементов просто запараллелены. И ток зарядки слишком большой, для ML2032 рекомендуется 2мА, а зарядка льет 6мА.
Ну и штыри вилки короткие, иногда сложно найти розетку без заземления.
Еще один большой минус — если вставить аккумулятор в зарядку и у нее нет питания 220, то аккумулятор разряжается. Я не измерял ток, но напряжение значительно падает и хранить аккумуляторы в этой зарядке не стоит.
Я ожидал два раздельных слота, что каждый светодиод показывает состояние своего слота. В реальности все оказалось сильно упрощено.

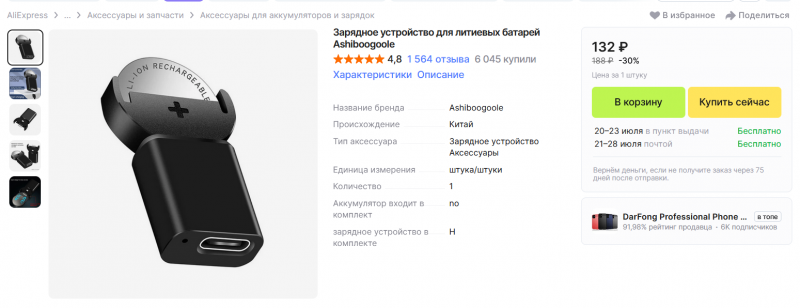

Если бы я знал все эти особенности, то лучше бы купил зарядку на один элемент с питанием от USB
Планирую купить +5 Добавить в избранное
+47 +59
свернутьразвернуть
Комментарии (46)
RSS
+
avatar
+22
за 150 цена в рознице в России вы ожидали 2 канала? Да вы оптимист :))) Если она не взорвалась при первом включении, уже хорошо…
+
avatar
+7
  • newbas
  • 08 июля 2025, 17:30
Согласен, за 150 руб очень даже неплохо. Однако есть дешевле — 86 руб!
+
avatar
0
У меня показывает 119 р.
+
avatar
+7
  • smiler
  • 08 июля 2025, 15:23
Когда я вставил второй аккумулятор (с меньшим напряжением), то заряд пошел на второй слот, а первый аккумулятор даже стал отдавать чуть энергии во второй.
Вот это тихий ужас…
+
avatar
0
Да дебильная реализация, что уж говорить…
+
avatar
+5
  • DVANru
  • 08 июля 2025, 15:31
Когда я вставил второй аккумулятор (с меньшим напряжением), то заряд пошел на второй слот, а первый аккумулятор даже стал отдавать чуть энергии во второй.
По-честному! Как завещал нам один известный персонаж: Взять все и поделить!
+
avatar
0
Абырвалг!
+
avatar
+1
А почему вы красный, а все остальные синие?
+
avatar
0
простая замена аватара на сайте.
можно сделать хоть зеленый
вот я приклеил себе аватар
+
avatar
-1
Давно было пора! Так лучше ;)
+
avatar
+1
Это ответ на вопрос «как»? А задан вопрос «почему»?
+
avatar
0
Надо бы схему срисовать
+
avatar
0
Кому надо?
+
avatar
+3
Надо, как говорят, для полноты картины. Может там есть что-то интересное в схеме, первичка необычная.
+
avatar
+1
Надо, как говорят, для полноты картины
Кому надо то?
Если вам нужно, то нарисуйте. Могу сделать доп. фото.
Буду благодарен.
Может даже все будут благодарны.
+
avatar
+3
Хорошее фото помогло бы, плохо видна маркировка транзисторов Q1и Q2.
+
avatar
+3

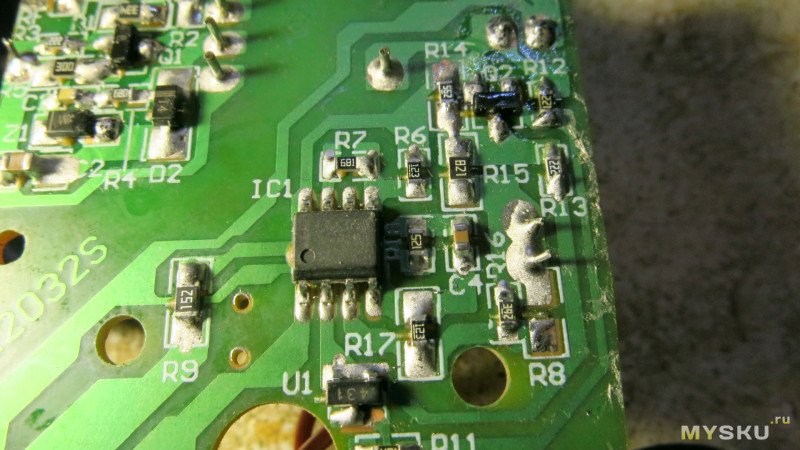

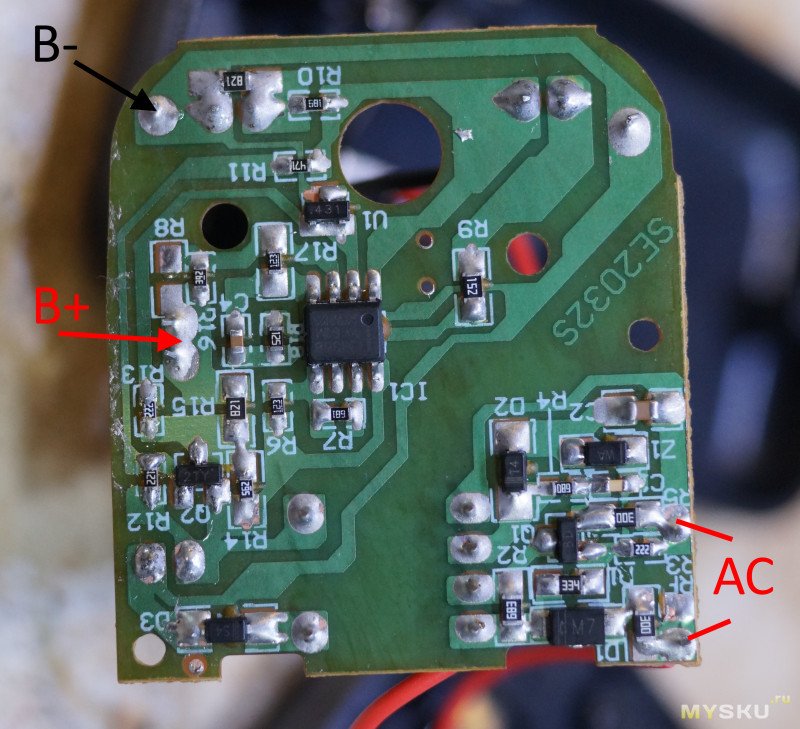

Почистил плату спиртом, вроде вся маркировка видна
IC1 это LM358
Q1 — 8D
Q2 — 2TY
+
avatar
0
Спасибо, теперь чётко видна маркировка и даже можно прочитать LM358
+
avatar
+1
8D — это маломощный высоковольтный транзистр MMBT13001SA и схема первички — обычный блокинг- генератор
+
avatar
0
  • vlo
  • 08 июля 2025, 16:06
Я не измерял ток, но напряжение значительно падает и хранить аккумуляторы в этой зарядке не стоит.
да зачем ток, достаточно измерить сопротивление между контактами держателя в выключенном состоянии.
+
avatar
+13
  • Tundra
  • 08 июля 2025, 16:07
А может это… балансир?! Вставил два недозаряженных аккумулятора — получил два ровных разряженных!
+
avatar
0
Гениально!!!
+
avatar
+6
  • snsh56
  • 08 июля 2025, 16:50
Все там нормально за такие деньги. Ток можно подобрать, заменив R16, там даже площадки дополнительные есть. Схема простая, но для такой задачи и не нужно ничего сложного. Ну и: «лучше бы купил на 1 слот»- так ее и купил. Лишний слот накрайняк можно скотчем залепить :)
+
avatar
0
Просто зарядки на 1 слот, как в комментарии ниже, обычно с входом USB и не занимают (и не выпадают) из розетки. А так один слот или три — в данном случае не очень важно
+
avatar
+6
Если бы я знал все эти особенности, то лучше бы купил зарядку на один элемент с питанием от USB
Купил такой зарядник 2032 совсем недавно.
Напряжение при зарядке 4.8В, ИМХО великоватое.
Рискнул, оставил на ночь батарейку. Вздутий и прочих последствий не обнаружил. После отлёжки напряжение на ней 3.2В (для сравнения на новой — 3.3В).
+
avatar
+4
Оно не великовато, оно очень большое.
Рекомедуют от 2.8 до 3.3 вольта. Выше 3.3 запрещенная область
Это зарядка для LIR2032 или для ML2032?
Хотя и для LIR2032 напряжение слишком большое
+
avatar
+2
Получается вам довольно хорошая зарядка досталась, если в параллель две заряжать, то и по току почти точно ;)
+
avatar
+1
Дык а как иначе? Если на зарядке потенциал ровно 3.3В на контактах — она аккумулятор до конца зарядит примерно никогда. Главное чтоб контроллировался ток заряда и срабатывала отсечка на 3.3В при подключенной нагрузке
+
avatar
+1
Имеете ввиду, что сначала нужен режим СС, а потом уже CV? Но как-то непохоже, судя по графику — там явно написано Charge Voltage.
+
avatar
+1
Не, я к тому, что напряжение должно быть в любом случае выше потенциала аккумулятора, иначе на конце цикла заряда зарядный ток будет стремится к нулю(если помните — были такие зарядки-лягушки. Вот у них как раз такая проблема была)
Ну и ещё если ток ограничивается тупо рещистором, то до включения аккумулятора в цепь напряжение может быть вообще любым — оно потом просядет из-за внутреннего сопротивления аккумулятора
+
avatar
+2
Тоже заряжал таким парочку CR, долго. Одна успешно зарядилась и работает в штангельциркуле уже пол года, а вторая так и не ожила.
+
avatar
0
У Вас сколько вольт на выходе показывает?
+
avatar
+2
Не измерял на выходе, только на самой батарейке, было больше 3 В, на другой день. Потом набрал десяток негодных и пробовал их зарядить, но безрезультатно и забросил это дело. Пытался разобрать это ЗУ, но оно видимо заклеено, ломать не захотел. В давние времена успешно заряжал разные аккумуляторы и часовые батарейки ассиметричным током, хотел и эти также попробовать зарядить, но отложил из-за нехватки времени.
+
avatar
+1
Отщёлкивается полукруглая часть
+
avatar
+3

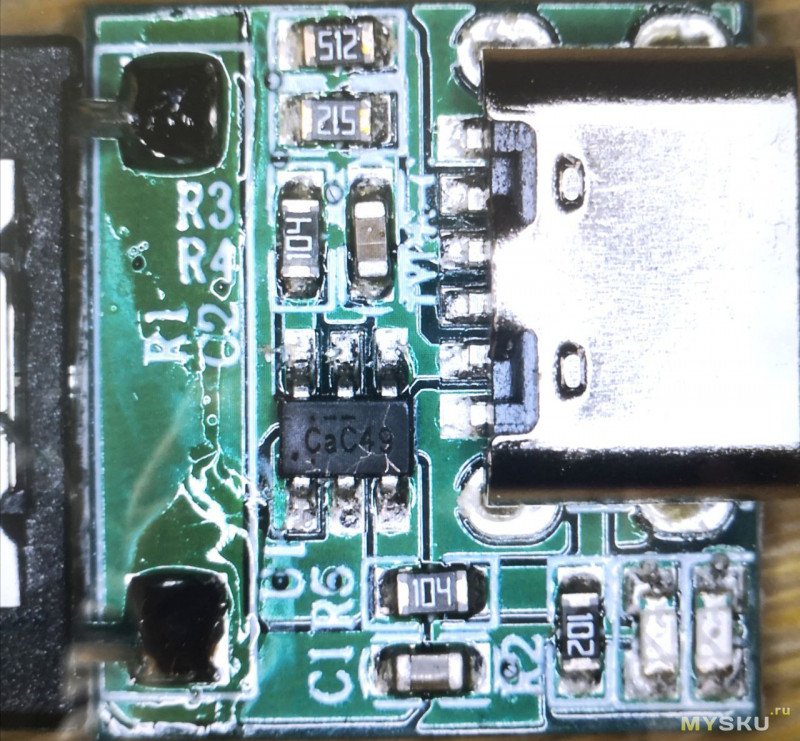

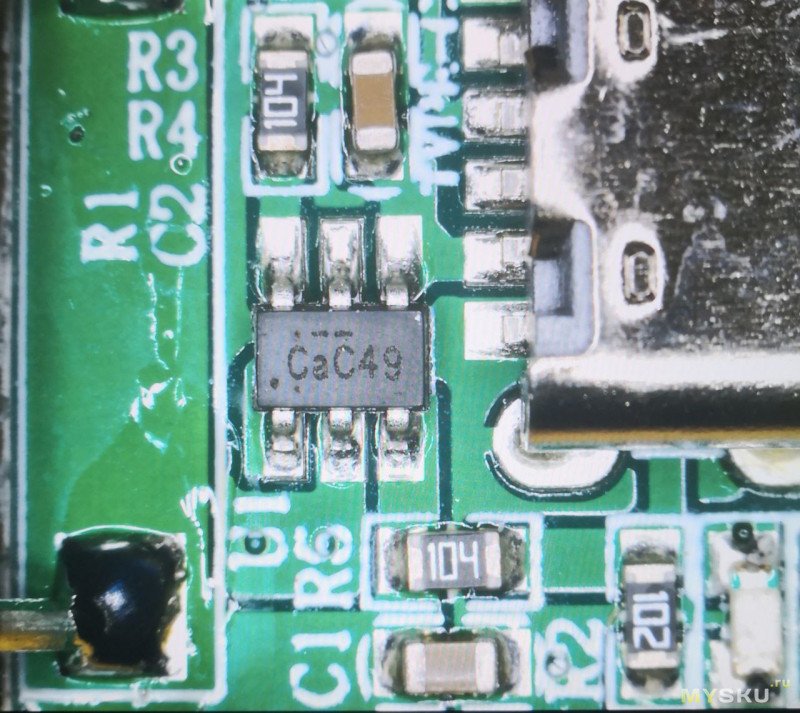

Открыл, там одна микруха в SOT 23-6 с маркировкой CaC49 — неизвестная
+
avatar
+3
Ожидаемо, эта микруха оказалась типа TP4059, один из многочисленных клонов 4054/4057. Схема включения соответствует PDF. поэтому напряжение на выходе 4,2 В, резистором установили ток до100 мА!? Стандартная зарядка для лития.
+
avatar
0
То есть 2032 заряжать им опасно? Может поменять резисторы, что бы соответствовало.
Не делали изменений? Если да, поделитесь опытом, пожалуйста
+
avatar
+3
Я ошибся, неправильно определил номинал резистора, задающего ток заряда. На нём обозначение 104, а это 100 кОм, а не 10 кОм, которое задаёт ток 100 мА, поэтому ток будет меньше, примерно 10 мА, но лучше измерить, в таблице такого резистора нет.
+
avatar
0
Интересно, для каких розеток предназначена эта вилка? Сейчас глубокими делаются все розетки, как с заземлением, так и без.
+
avatar
+1
Да вроде и неглубоких полно в продаже — вон у автора похоже Bylectrica и она везде встречается.
+
avatar
0
  • islera
  • 09 июля 2025, 21:07

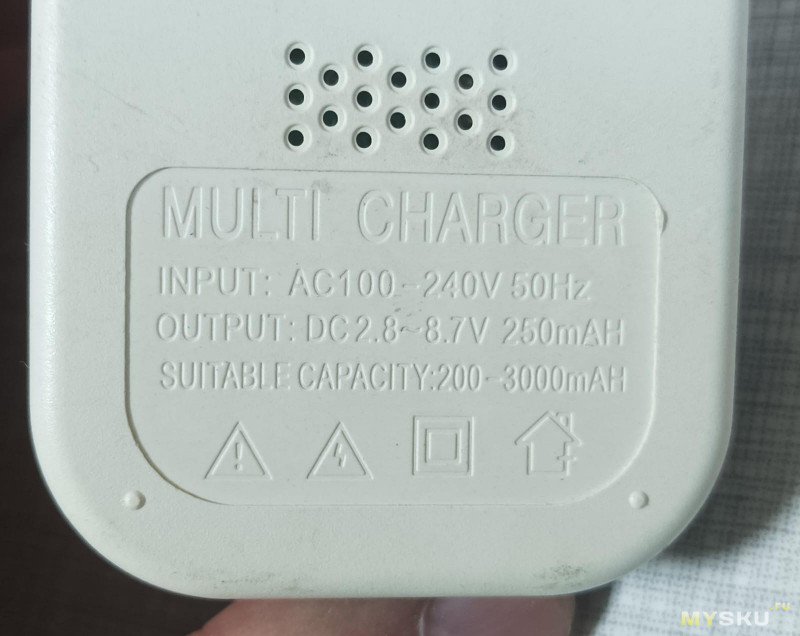

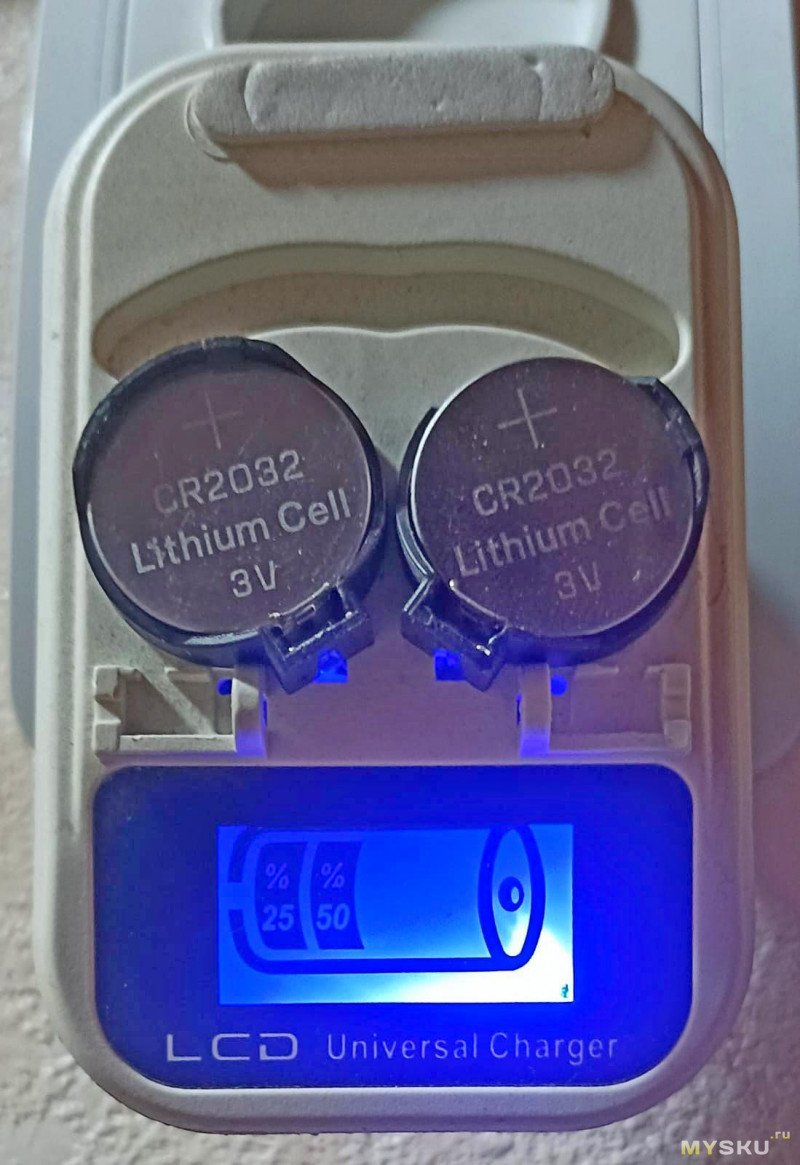

Сколько лет пользовался своей зарядкой и не интересовался даже — заряжает и ладно, аж интересно стало, пришлось посмотреть, чтобы померяться:) На моей вот так написано:

=)
Нашёл пару старых батареек 2035, одна совсем пустая, на другой чуть меньше 3В было — поставил заряжаться, посмотрим до скольки зарядит.
+
avatar
0
Непонятно что написано на зарядке.
2,8-8,7 разброс огромный. LIR2032 заряжать нельзя, ML2032 и подавно.
О чем говорит параметр 250мАч я вообще не понял.
Может она и пойдет заряжать батарейки CR2032, не более.
+
avatar
0
  • islera
  • 10 июля 2025, 11:09
Я тоже удивился. Но зарядка покупалась в комплекте с аккумами, пользуюсь много лет уже, так что всё работает.
+
avatar
0
  • islera
  • 10 июля 2025, 22:55
Батарейки вытащил из зарядника утром, сейчас, вечером померил напряжение — на одной, совсем дохлой 3,6В, но ток совсем не держит, на второй 3,2В, поставил в квадратный термометр, написал дату, посмотрим сколько проработает. Аккумов разряденныз для тестов пока нет.
+
avatar
+1
INN делал обзор на батарейки CR2032. И в нем вроде был вывод, что если батарейка разряжена сильно, то в ней весь литий израсходовался, прореагировал и заряжать ее смысла нет.
А если она была разряжена не сильно и литий остался, то может чуть подзярядится.
+
avatar
+1
  • islera
  • 16 июля 2025, 21:53
Сдох градусник, сколько протянул не заметил, но в общем немного. Раньше вроде заряжал батарейки, но не замечал чтобы сразу садились, может по другому делают сейчас или от фирмы зависит.
Искал вчера детальку для ремонта, найти никак не мог, но зато обнаружил коробочку с кучей батареек типа CR20xx, правда на большинстве напряжение меньше полувольта (я даже не помнил что у меня такое есть, видимо лежат очень давно, там половина фирменных Соневских, малазийских), несколько всего с напряжением больше вольта, но ток совсем не держат, BT168 даже не запускается — в общем заказал я детальки для народного измерителя емкости батареек Надёжина, буду тестировать как они реально заряжаются. Результаты напишу здесь, больше даже самому для памяти что и как, но это не быстро будет, собрать то соберу, а вот с программированием могут проблемы возникнуть.
