Замена подсветки тв 32" Starwind SW-LED32BA201
Приветствую!
Включили телевизор, а он только «заговорил», а изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки — частичная или полная её замена. Иногда вздувается высоковольтный конденсатор в цепи питания подсветки на плате — его замена на исправный возвращает тв к рабочему состоянию (если светодиоды в порядке).
В данном топике я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре Starwind SW-LED32BA201.

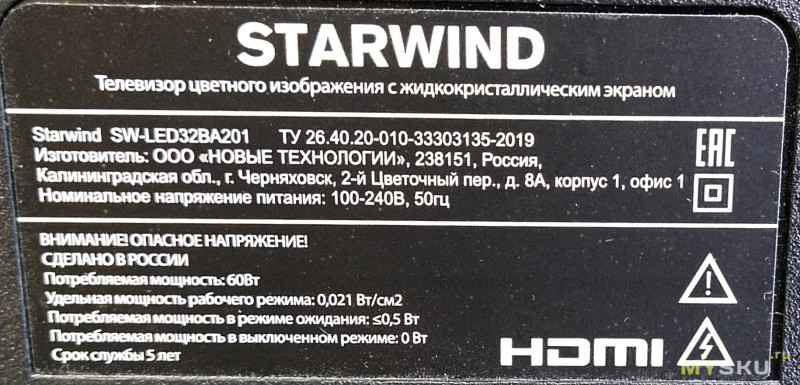

На крышке указано — срок службы 5 лет. Дата выхода этой модели тв в продажу -2019 год. Ремонт производился в апреле 2024 года. Производитель молодец — точно рассчитал:)
Разберем и внешне проверим состояние конденсаторов на плате. Чаще всего они вздуваются, но иногда внешне остаются целыми и их нужно выпаивает из платы и проверять ESR-метром, но такое мне попадалось очень редко и не в телевизорах.
Устройство располагаем экраном вниз на ровной поверхности и откручиваем винты задней крышки и снимаем её.

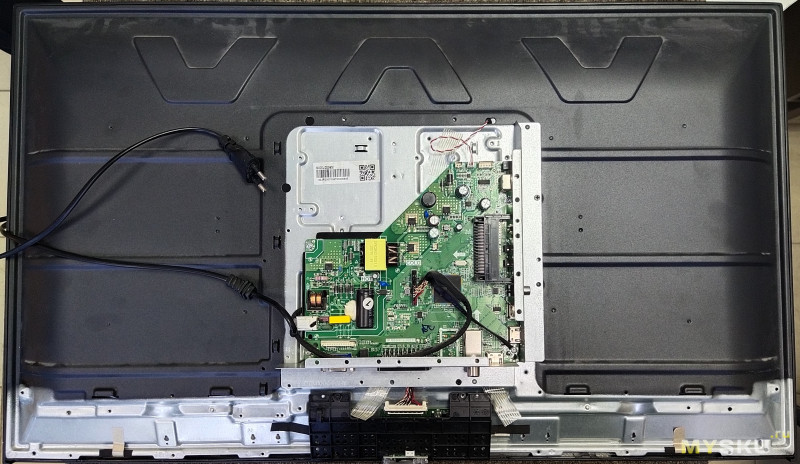

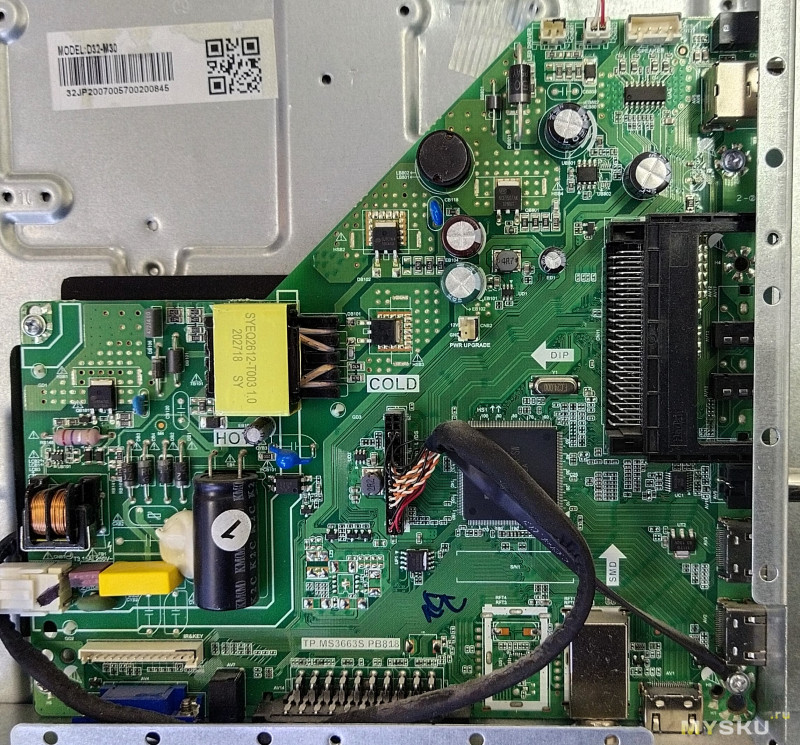

Внутри системная плата TP.MS3663S PB818

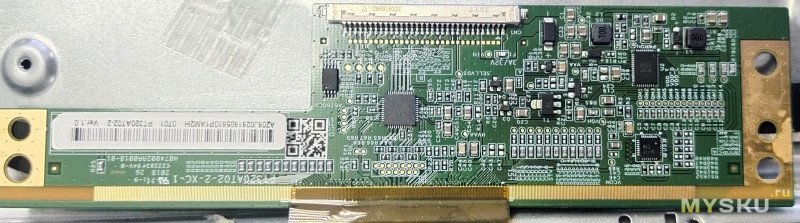

T-con F320AT02-2-XC-1, расположен на шлейфе матрицы.

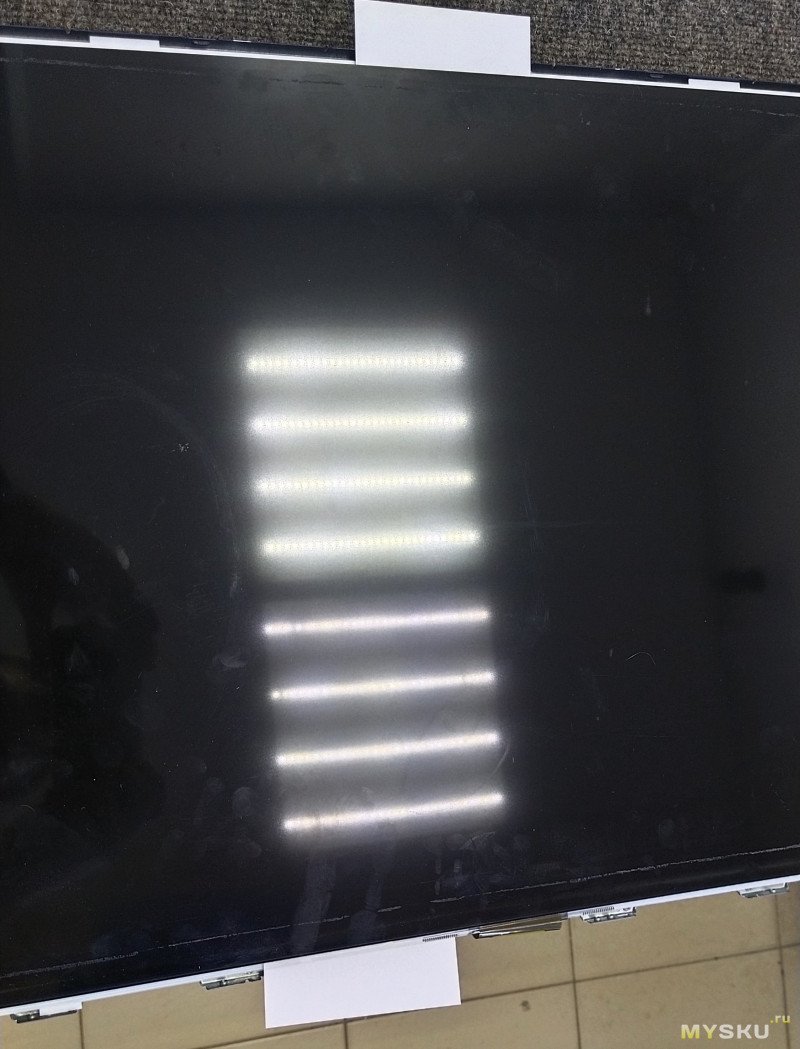

Внешне все хорошо, конденсаторы целые. Проверяю подсветку спец тестером (тестер подсветки) — светодиоды не работают. Разбираем дальше.

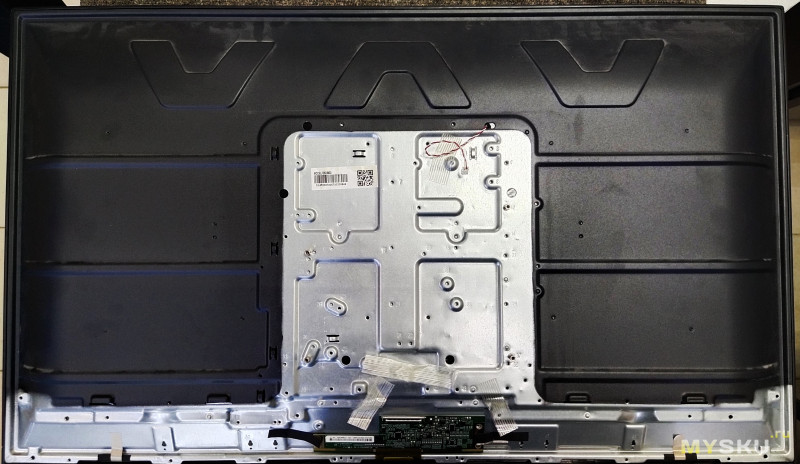

Отключаем провода, шлейфы и демонтируем плату. Отклеиваем от корпуса плату t-con.

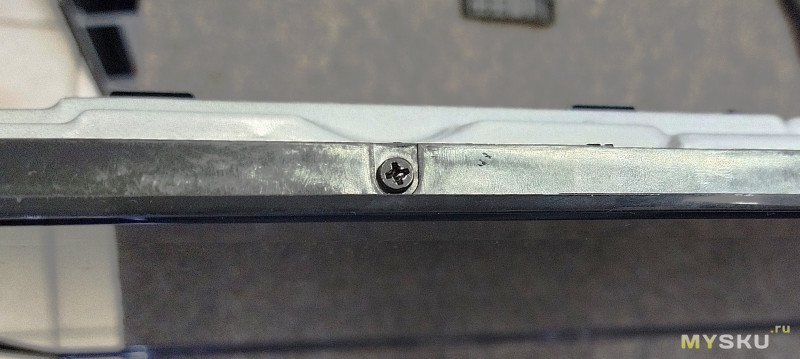

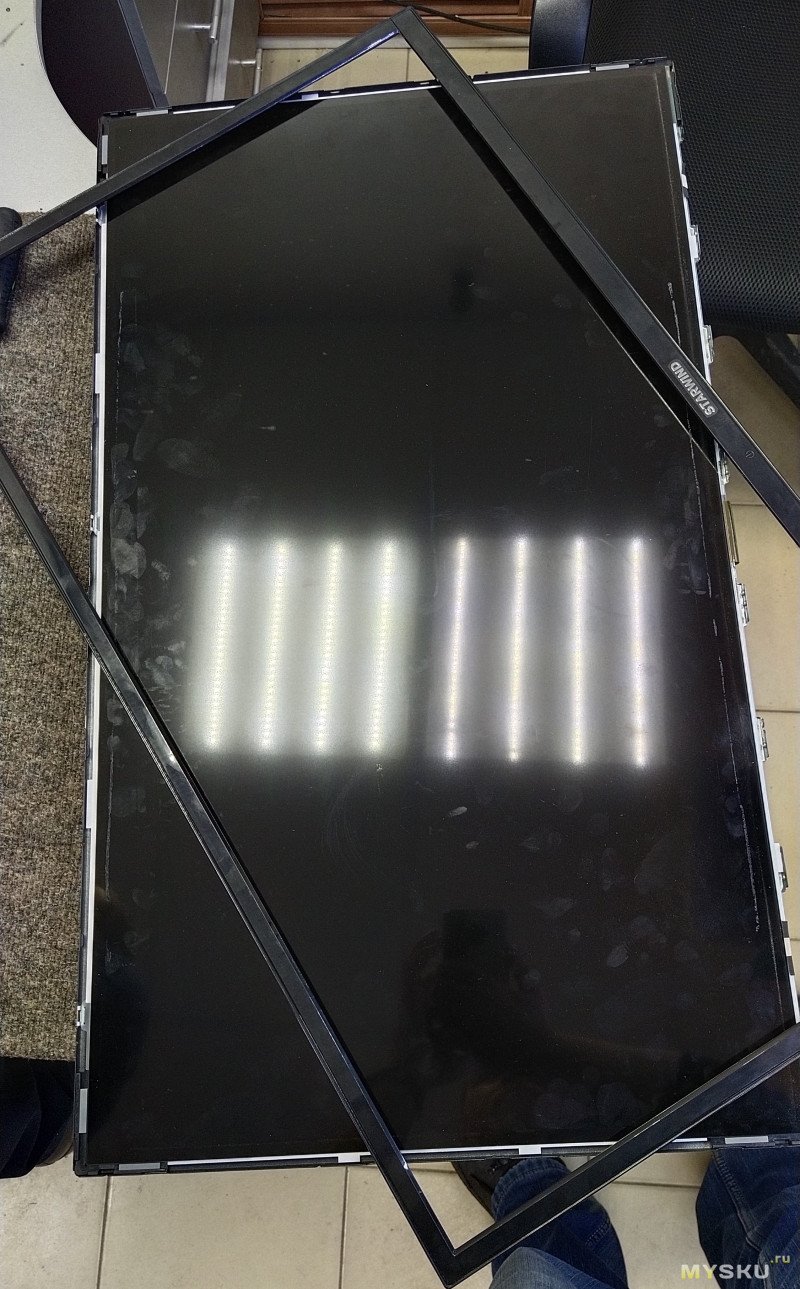

Снизу откручиваем винты рамки и пластиковой карточкой отщелкиваем по периметру рамку.

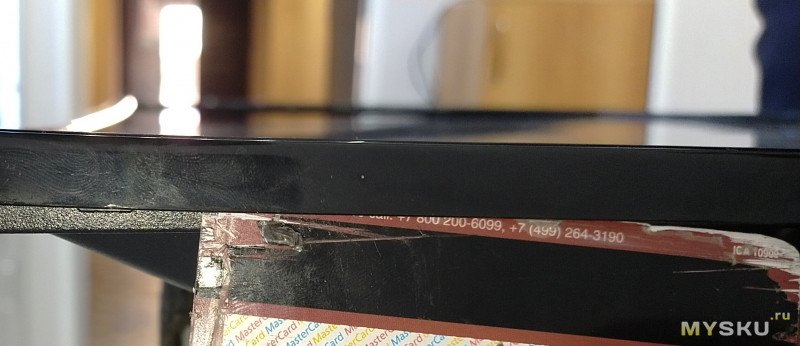

Снимаем матрицу. В этой модели рамки нет, стекло лежит на резиновых уголках. Поднимаем присоской или подкладываем карточки и с их помощью приподнимаем стекло и переносим на свободное место. Не бойтесь оставлять отпечатки пальцев с обратной стороны — на изображении их не видно.

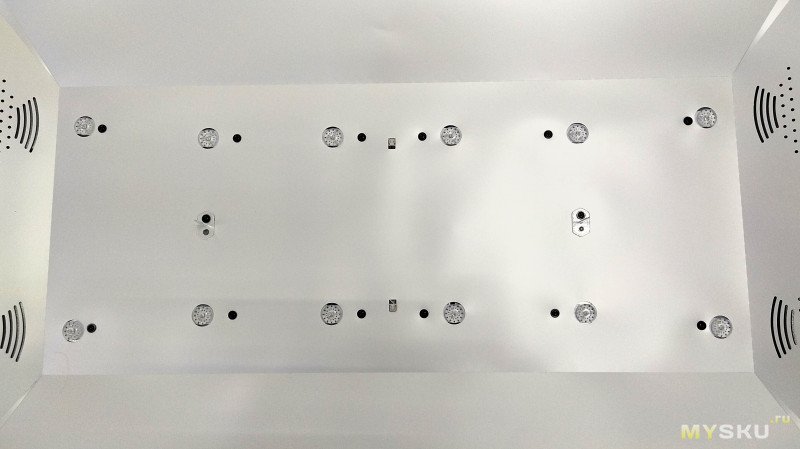

Снимаем рассеивающие свет пленки (все вместе не разделяя), откручиваем винты крепящие отражатель и сами планки в корпусе. Добрались до подсветки.

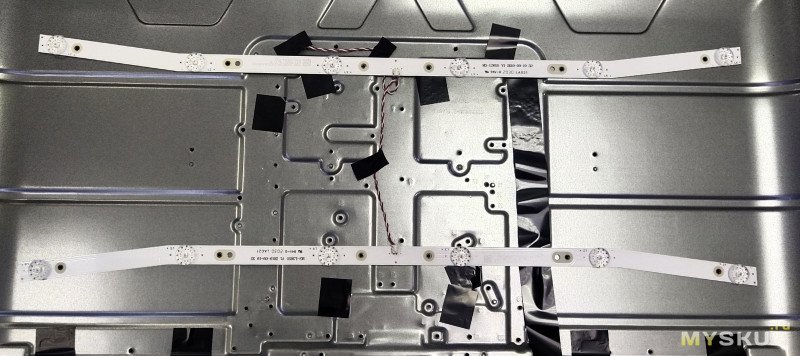

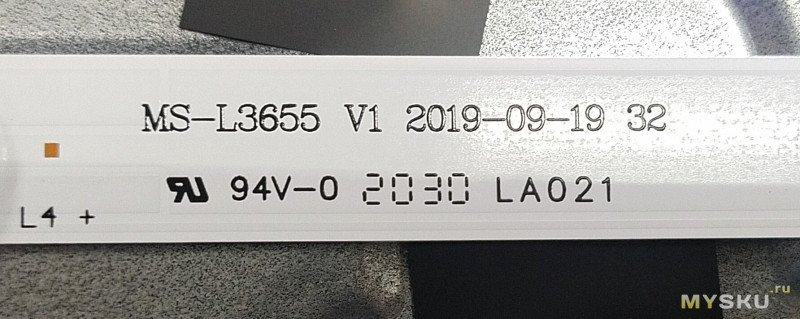

Маркировка планок MS-L3655 v1 (светодиоды 6V). Заказать можно на озонили на других площадках.
Ну в общем то замена элементарная — отключить, снять, установить и подключить.
После собрать телевизор в обратной последовательности.

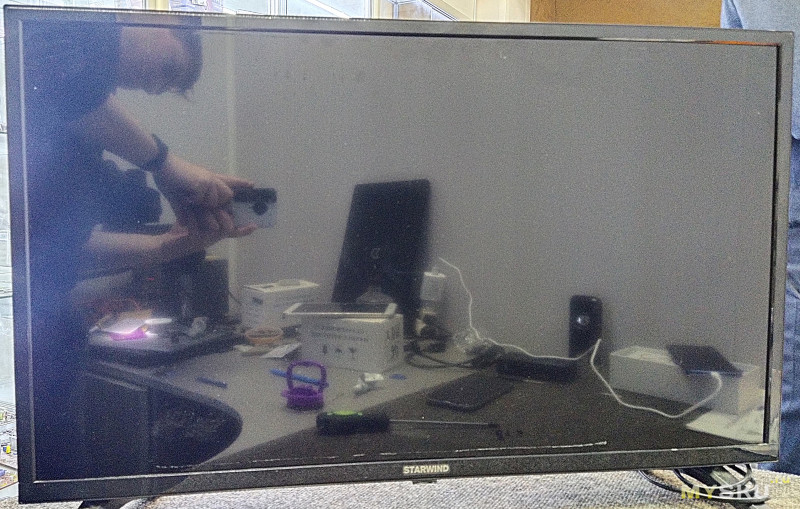

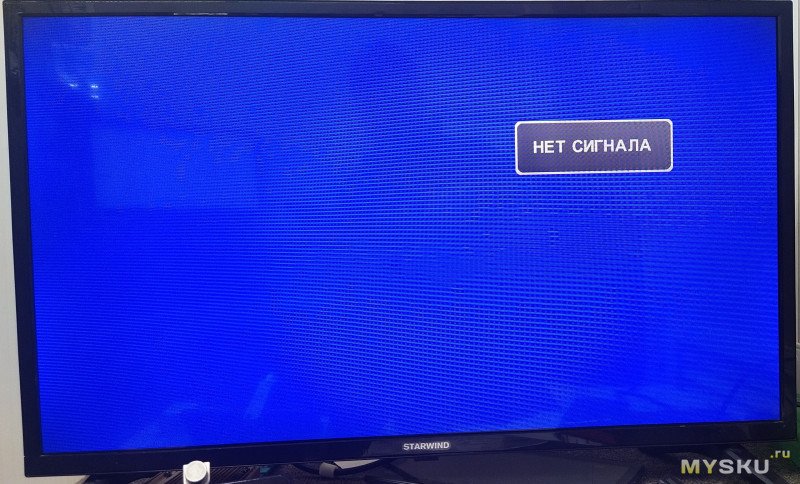

Итог — все работает без пятен и засветов
Для увеличения срока службы новой подсветки необходимо уменьшить ток на светодиоды.

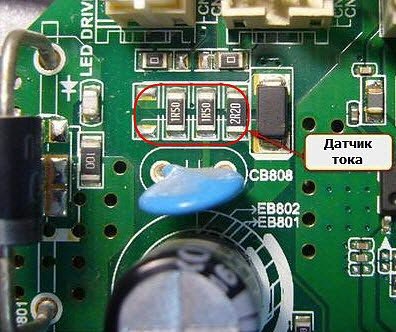

Чтобы уменьшить ток подсветки в телевизорах с платой TP.MS3663S.PB818 и микросхемой LED-драйвера OB3353CP, следует увеличить сопротивление датчика тока — низкоомных резисторов, соединённых параллельно к которым подключены катоды светодиодов LED-. Сигнал с датчика подаётся на вход FB микросхемы OB3353CP (вывод 5). Обычно, достаточно удалить один из резисторов.
Я убрал на 2.2 ом. Ток снижается на 20-30% и при этом на глаз незаметно снижения яркости подсветки.
На этом у меня всё. Удачных ремонтов!
