Перепрошивка умной лампочки за 99р под Home Assistant
Цена: 99р
Здравствуйте. Прочитав обзор про лампу за 99р, решил, что будет интересно поиграться с этим чудом, отвязать ее от китайских облаков и подружить с Home Assistant.
Вскрытие и содержимое дал автор, я лишь покажу последовательность перепрошивки данного девайса.

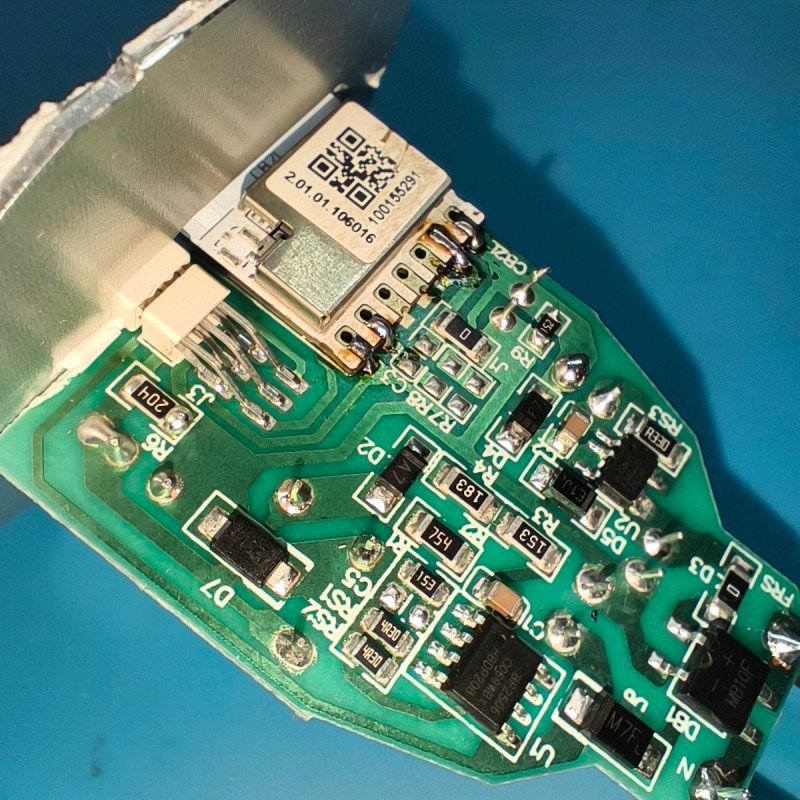

Вскрываем лампочку и видим такую картину:
Отпаиваем модуль BK7231N, подпаиваемся к контактам tx1, rx1, 3v3, gnd. Далее подключаем к USB-TTL конвертору по схеме:

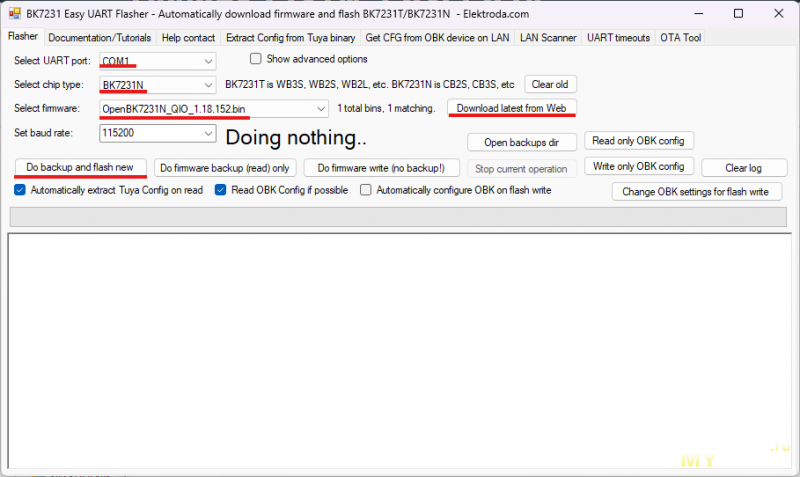

Скачиваем программу по ссылке github.com/openshwprojects/BK7231GUIFlashTool/releases/latest, распаковываем и запускаем.
Убеждаемся в правильности выбранного COM-порта и чипа, после чего нажимаем Download latest from web. Затем одновременно подаем питание на чип и нажимаем Do backup and flash new. После успешной прошивки перезагружаем микроконтроллер и подключаемся с телефона к wifi сети, начинающейся с “OpenBK7231”. В браузере переходим по адресу 192.168.4.1, открываем Config, затем Configure Wifi, вводим данные сети и нажимаем Submit.
В настройках роутера узнаем выданный адрес, переходим по нему. На этот раз открываем Configure module, для указываем значения как на картинке.

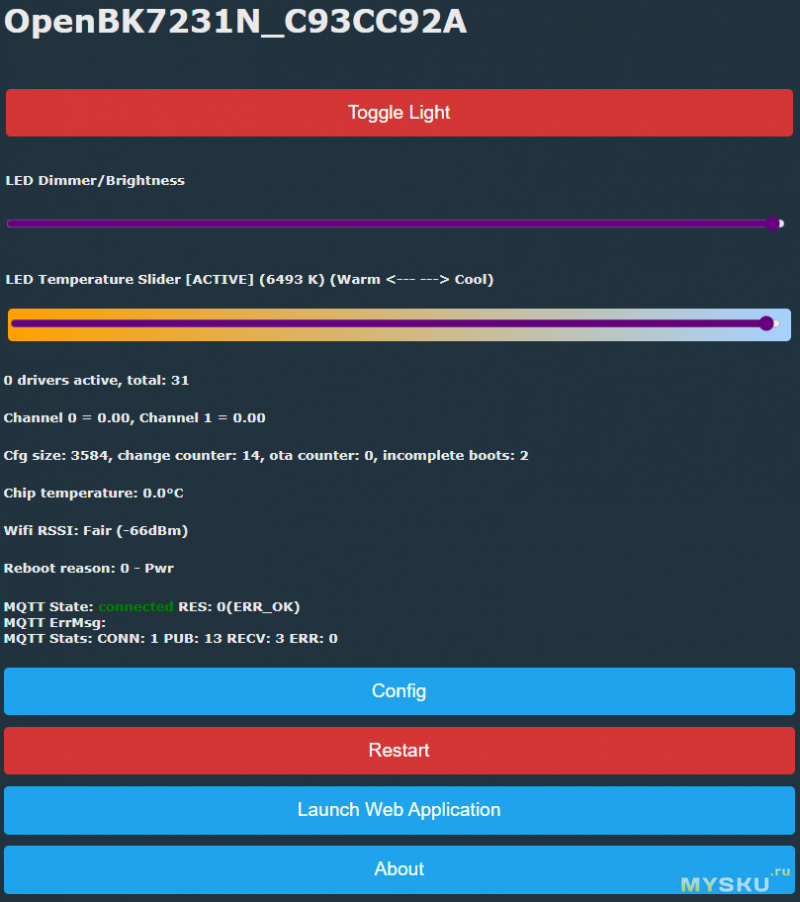

Сохраняем, и теперь мы можем управлять светом с главной страницы:
Интеграция с Home Assistant
Устанавливаем дополнение Mosquitto broker, включаем Watchdog и запускаем, в конфигурации прописываем, заменяя ... на придуманные вами:
- username: ...
password: ...В настройках лампочки переходим в Configure MQTT, где указываем ip сервера Home Assistant, порт 1883, придуманные логин и пароль. На главной странице MQTT State должно стать connected. Переходим в Home Assistant Configuration, нажимаем Start Home Assistant Discovery.

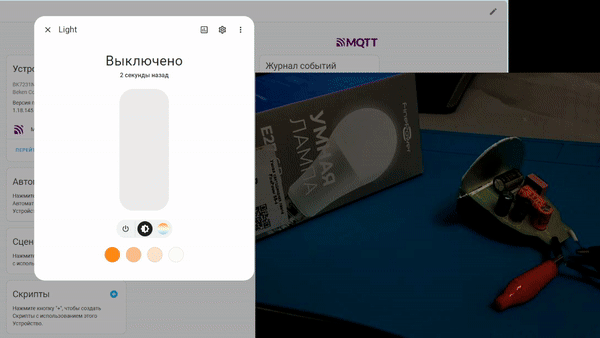

Возвращаемся в Home Assistant, заходим в меню интеграций и соглашаемся с предложением настроить MQTT. Если все сделано правильно, лампочка должна быть автоматически найдена.
Но сейчас при включении лампа не восстанавливает прошлое состояние. Чтобы исправить это, нужно в Configure Startup прописать -1 для обоих каналов и включить Flag 12 в меню Configure General/Flags.
На этом все, буду рад вашим идеям под что ее можно будет переделать, кроме прямого назаначения.
