ЦАП Fosi Audio ZH3 с усилителем для наушников на базе чипа AKM4493SEQ

Fosi Audio ZH3 – настольный ЦАП со встроенным усилителем для наушников.
Устройство поддерживает четыре варианта подключения к источнику сигнала (RCA In, Optical In, Coaxial In, USB) и четыре варианта выхода: два выхода на наушники (6,35мм и 4,4мм), RCA out, XLR out.
При замерах получились некоторые расхождения с заявленными характеристиками, но не критично.
Если коротко, то звук очень достойный.

1. Характеристики устройства

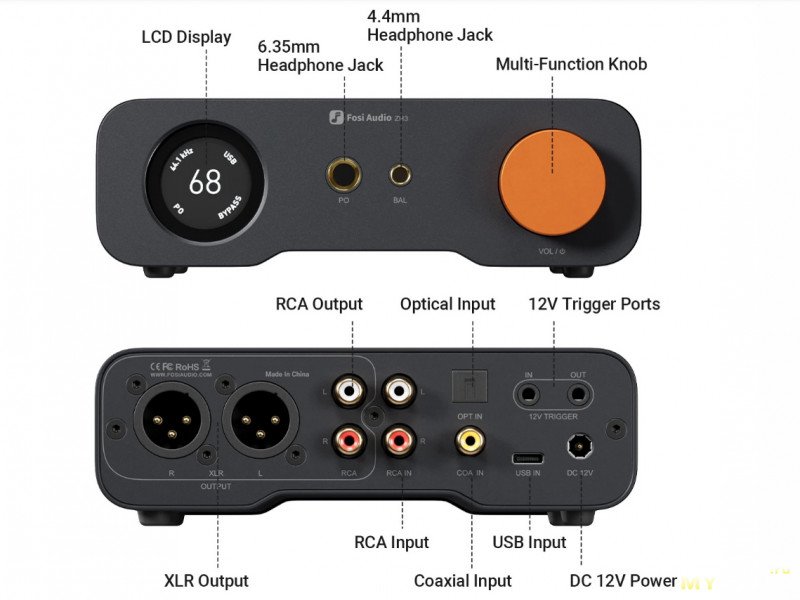

Расположение входов-выходов и органов управления:
Чипсет: XMOS XU316 + AKM4493SEQ + OPA1612 х4
Входы: Coaxial/Optical/USB/RCA
Выходы: 4.4 мм / 6.35 мм / RCA / XLR
Максимальные форматы: PCM 32 бит/768 кГц, DSD512 (USB) / PCM 24 бит/192 кГц (Optical/Coaxial)
Выходная мощность 4.4 мм: 2570 мВт х2 (32Ω)
Выходная мощность 6.35 мм: 640 мВт х2 (32Ω)
Сопротивление наушников: 16–300Ω
SNR: до 121 дБ
THD+N: до 0.00018%
Динамический диапазон: до 121 дБ
Уровень шума: от 1.9 мкВ

В основе устройства – чипсет XMOS XU316 и ЦАП AKM4493SEQ, дополненный четырьмя операционными усилителями OPA1612.
Архитектура обеспечивает поддержку PCM до 768 кГц/32 бит и DSD512, а собственная балансная схема с двухконтурным питанием и низкошумными компонентами снижает уровень шума до 1,9 мкВ.

ZH3 предлагает два выхода для наушников: 6,35 мм с мощностью до 640 мВт на канал (32 Ом) и балансный 4,4 мм, выдающий до 2570 мВт на канал (32 Ом). Переключатель усиления в трёх положениях позволяет использовать наушники с импедансом от 16 до 300 Ом. Дополнительно предусмотрены регулировка баса и высоких частот, выбор из шести цифровых фильтров и режим обхода тонального тракта для максимально чистого сигнала. Дизайн продолжает фирменный стиль серии Z, а управление всеми функциями осуществляется посредством пульта ДУ или с передней панели мультифункциональной кнопкой.

Ссылка на сайт производителя по данной модели ZH3

На этом я остановлюсь с копипастом информации. И постараюсь найти интересные и\или положительные моменты в данном устройстве. ))

2. Распаковка

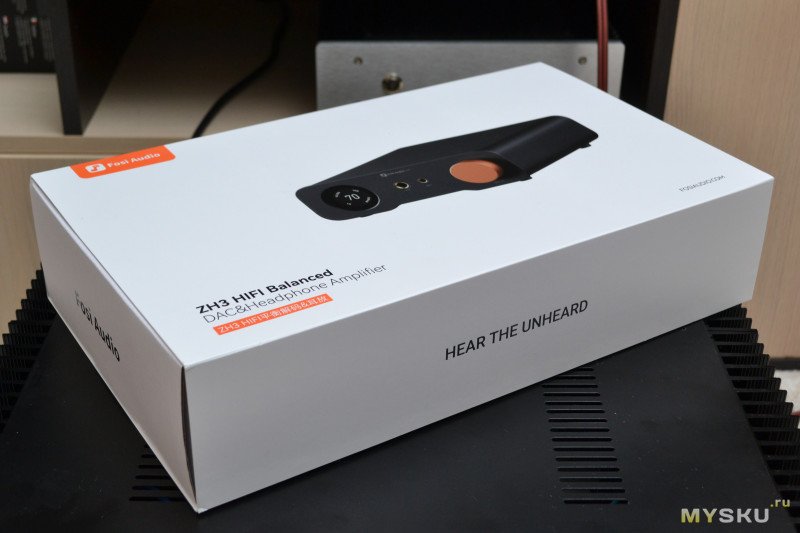

Получил я на почте достаточно крупную (38*25*10см) и увесистую коробку:

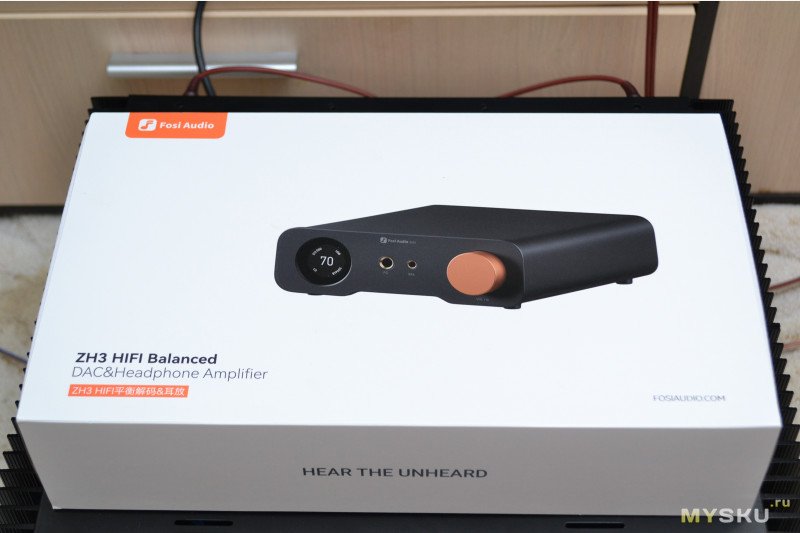

Внутри — заводская фирменная упаковка:

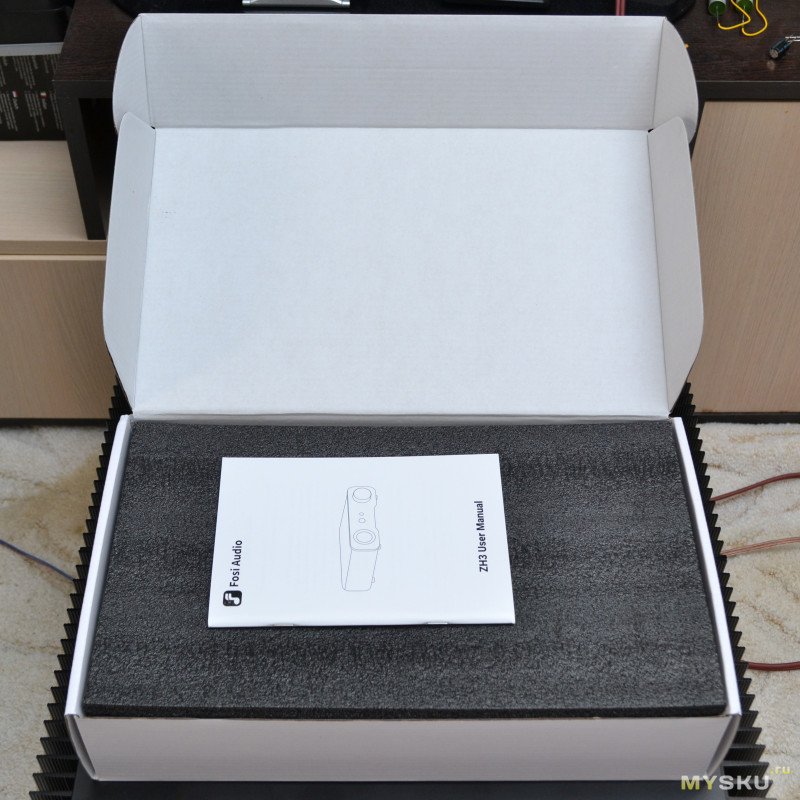

При вскрытии открытии сразу видим инструкцию:
Языки: английский, немецкий и ещё два иероглифами.

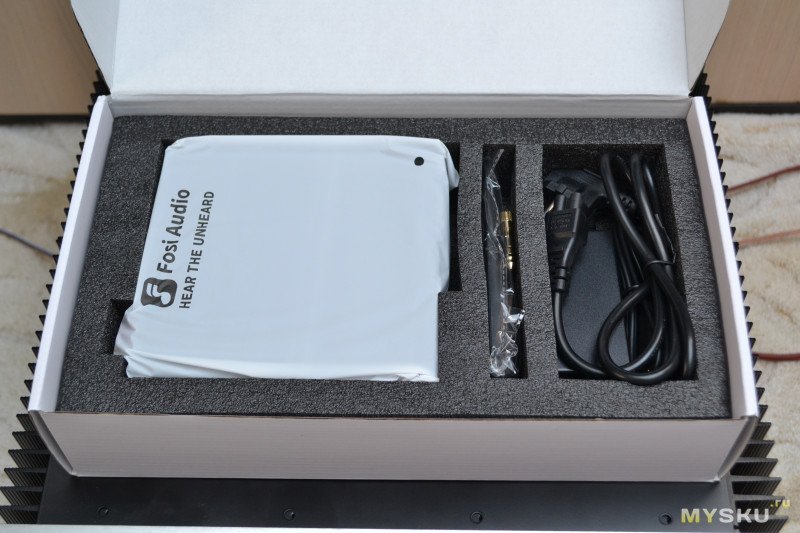

Под мягкой защитной вкладкой собственно ЦАП в пакетике и всё остальное:

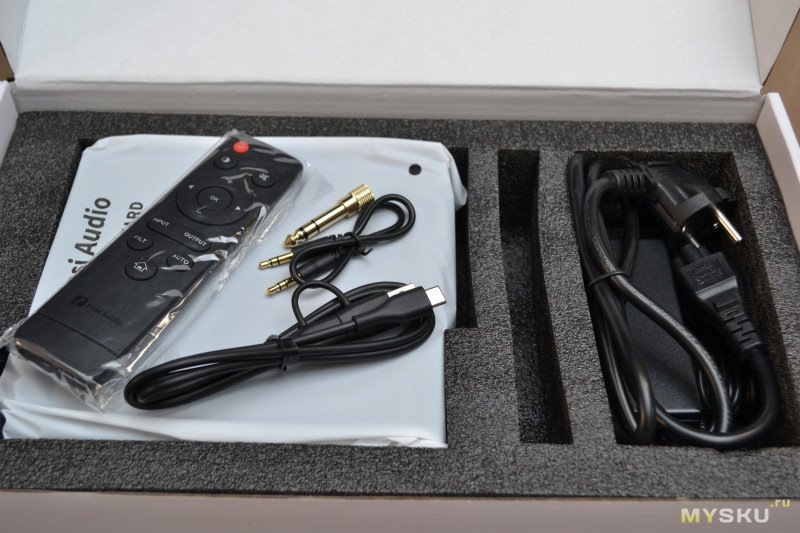

Пульт ДУ, кабель USB, кабель 3,5мм-3,5мм, адаптер 3,5-6,35мм и блок питания.
Всё, как и обещано.

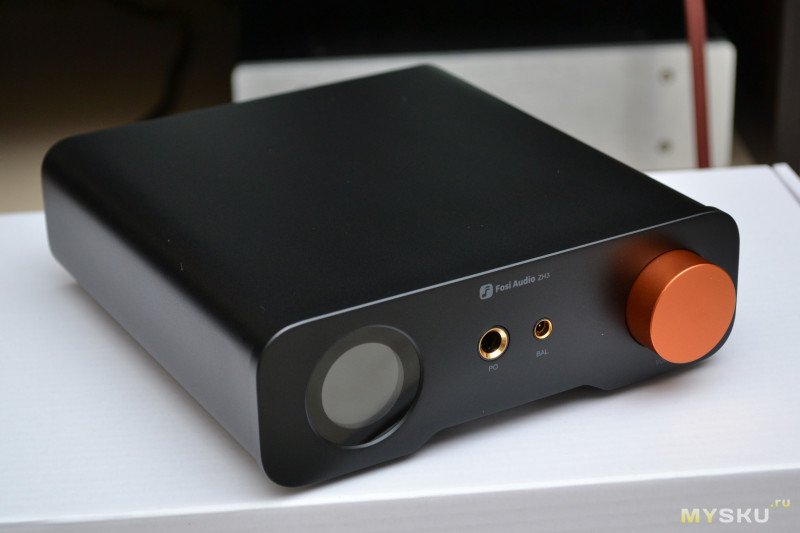

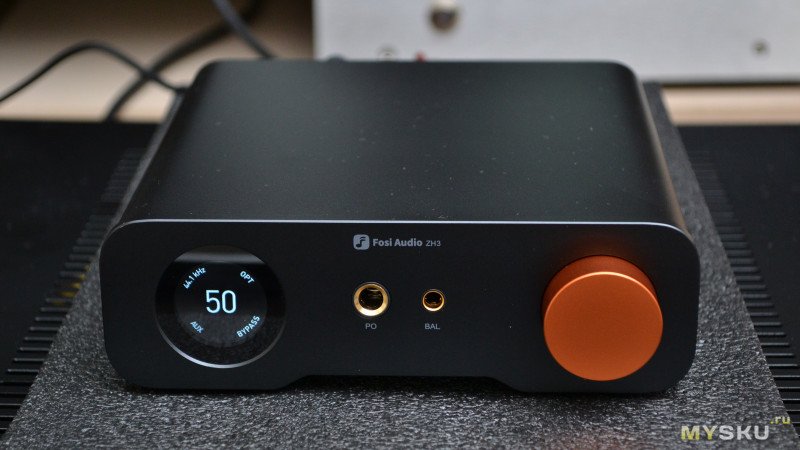

Вид устройства со стороны передней панели:

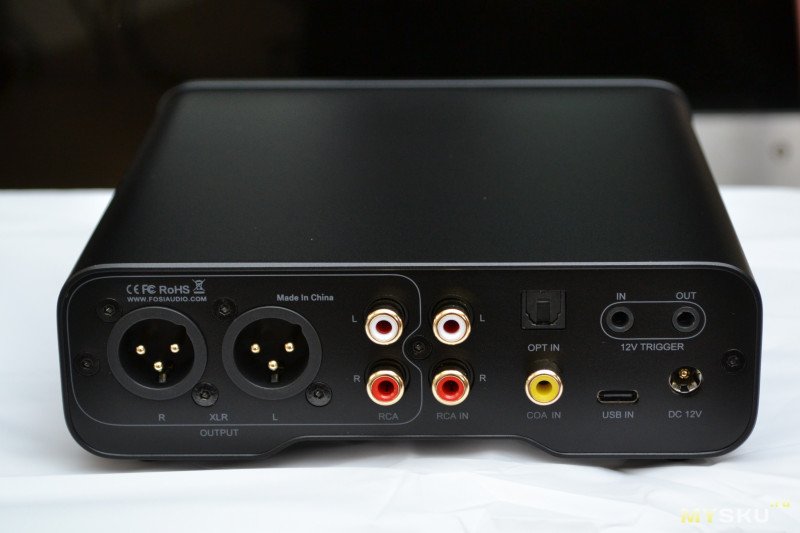

Задняя панель:

В рабочем состоянии:

3. Блок питания (БП)

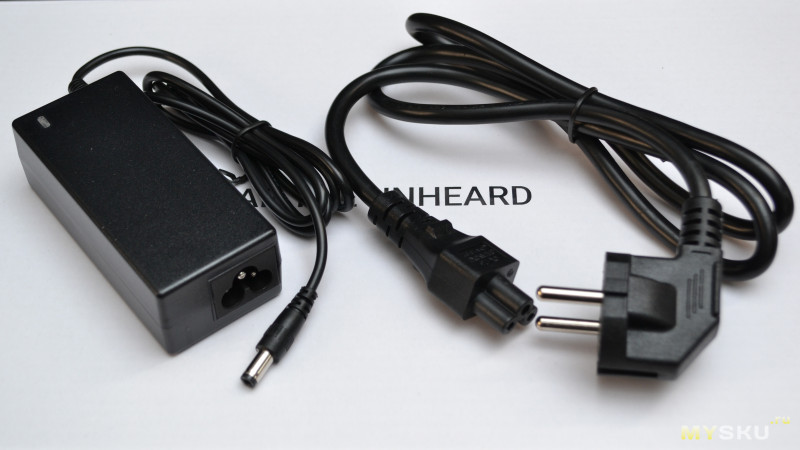

12В 2А
Разъёмы стандартные: низковольтный 5,5*2,5мм (плюс в центре).

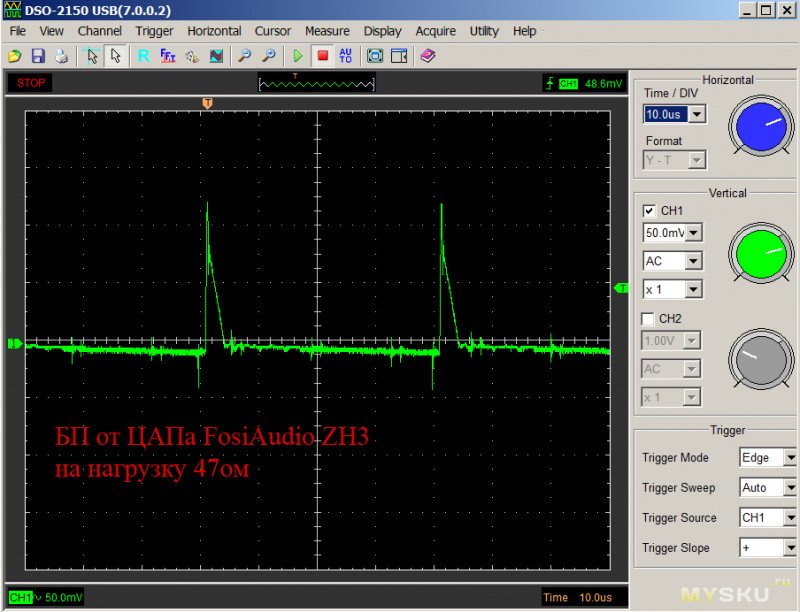

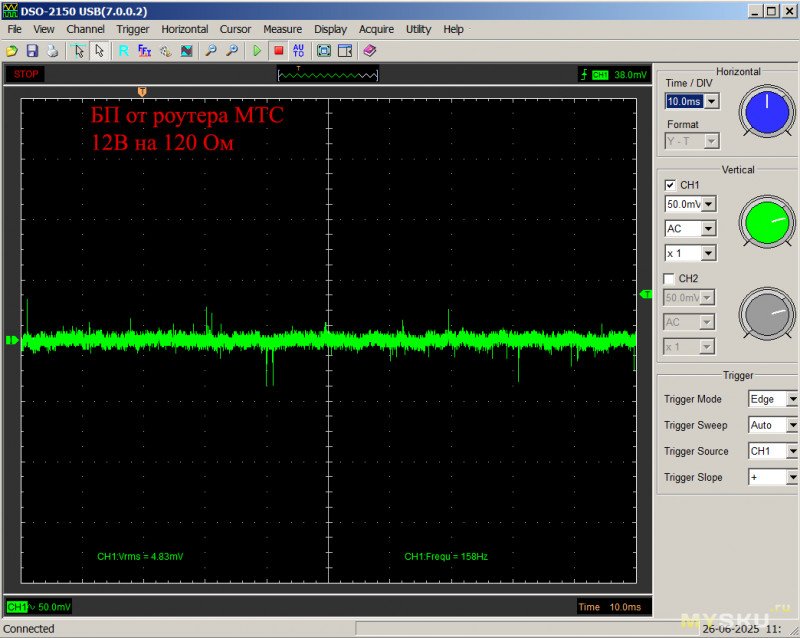

С нагрузкой 47 Ом можно увидеть вот такие пульсации:
Если растянуть до 10мкс/дел:
Полный размах пульсаций 200 мВ. Не айс. ((



Ток потребления ЦАПом:
— 31 мА в режиме ожидания
— 500 мА в рабочем режиме (выходы RCA)
Естественно, с наушниками ток потребления будет побольше.
Думаю, вполне хватило бы блока питания с честным 1А.

Было бы полезно заменить БП на классический трансформаторный с линейным стабилизатором. Но за отсутствием такового все дальнейшие замеры и прослушивание — с комплектным БП.

4. Управление включением/выключением по кабелю «12V Trigger»
Интересная задумка. Информации почти ничего.

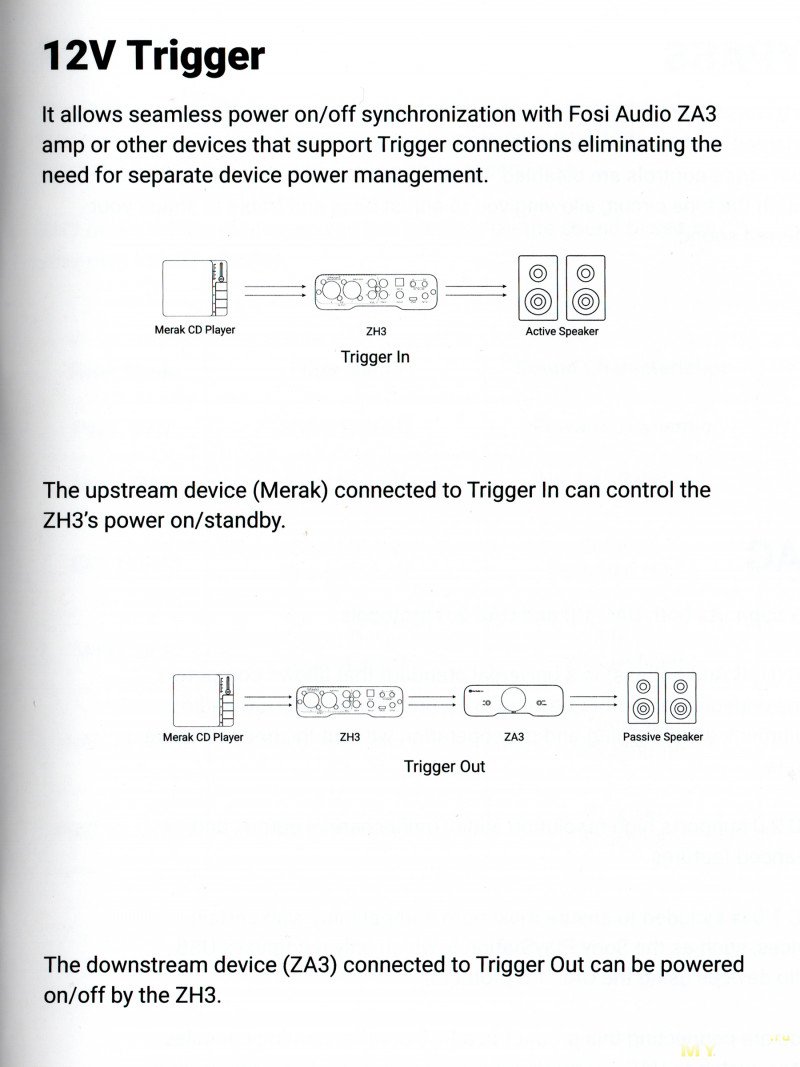

Вот страничка из инструкции:
Непонятно, но очень интересно ©

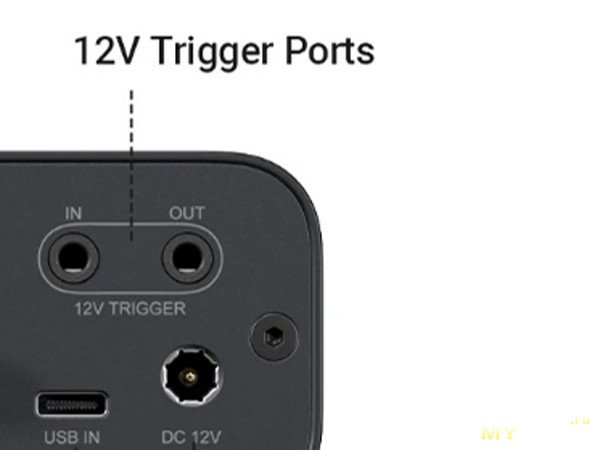

Разъёмы под кабель управления — 1в1 как обычное гнездо под джек 3,5мм для наушников:
Воткнул туда кабель 3,5-3,5мм и померял напряжения:
— на гнезде In всё по нулям независимо от состояния включено/выключено
— на гнезде Out по нулям в выключенном состоянии и +11,5В во включенном состоянии ЦАПа

Далее через резистор 2кОм подал 12В на гнездо In: ЦАП включился.
Снял напряжение, ЦАП выключился. Красота!

Определил пороговое напряжение: при подаче 8,3В не включается, при подаче 8,5В включается.
Могли бы сделать пороговое значение около 2..3В, чтобы можно было управлять любым напряжением от 5 до 12 вольт.

5. Использование аналоговых входов RCA
Тут всё пришлось изучать буквально методом тыка экспериментально.

5.1 Режим «входы RCA -> PO (выход на наушники)»
Доступны регулировки:
— громкость 0..32
— НЧ/ВЧ
— усиление «L» или «H»
— режим Bypass (On или Off)
— режим Mute (On или Off)

Шесть фильтров тонкой настройки в этом режиме недоступны.
Коэффициент передачи напряжения («H» и громкость на максимум) около 1,86 (+5,4дБ).

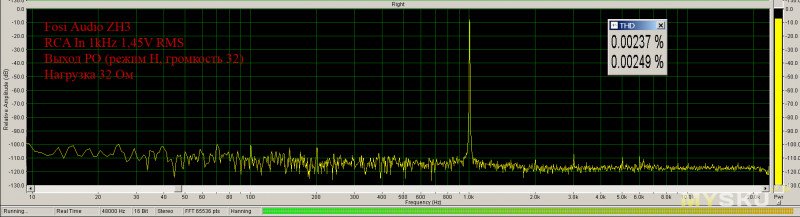

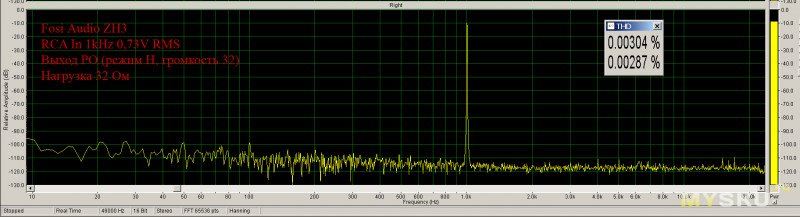

Спектрограммы и THD:

5.2 Режим «входы RCA -> AUX (RCA out)»
Доступны регулировки:
— громкость 0..32
— режим Mute (On или Off)

Коэффициент передачи напряжения (громкость на максимум) около 0,9 (-1дБ).

THD при 0,2В по входу:

5.3 Режим «входы RCA -> LO (RCA out)»
Громкость устанавливается на максимум (отображается «32» на индикаторе) и не регулируется.
Можно лишь задействовать Mute (On или Off).

Коэффициент передачи напряжения около 0,9 (-1дБ).

Остался без ответа всего один вопрос: каким способом регулируются громкость для аналогового входа? Вероятно, для этой функции задействована какая-то вспомогательная микросхема-регулятор уровня.

6. Режим Optical In (т.е. режим ЦАПа): замеры и прослушивание.

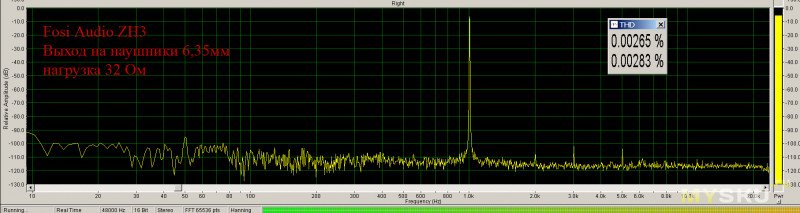

На выход наушников 6,35мм имеем следующую картинку:

На выход RCA картина такая:
Имхо, неплохо! Значения THD менее 0,003% мои АЦП не видят.

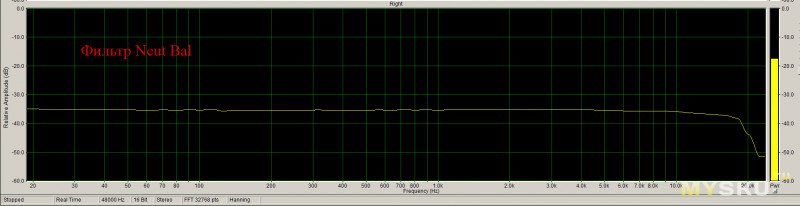

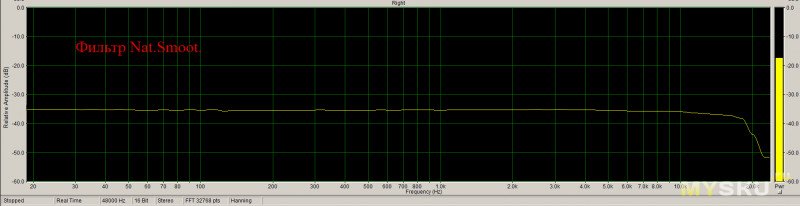

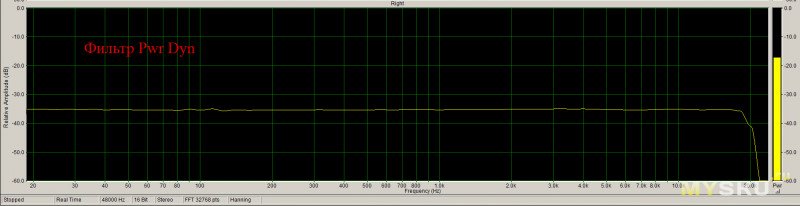

АЧХ для фильтров тонкой настройки все идентичны, как две капли воды.

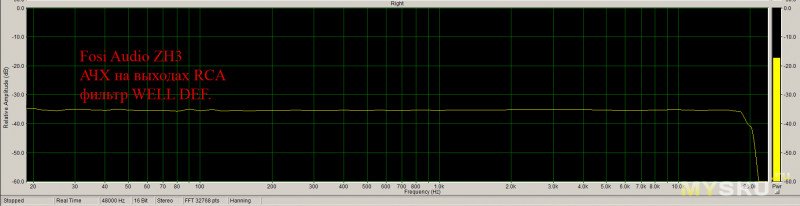

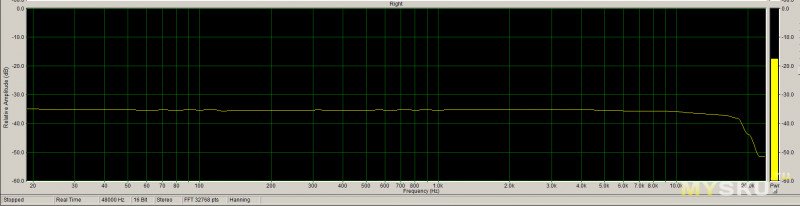

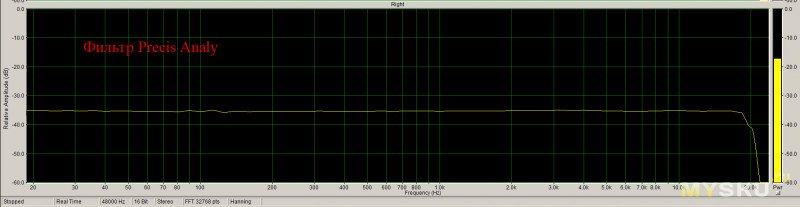

На выходе RCA АЧХ вот такая:
Плоская, как стол. ))

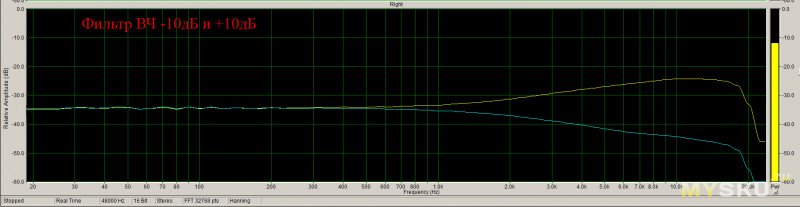

При использовании регулировок ВЧ:

При использовании регулировок НЧ:
Лично мне регулировки НЧ/ВЧ не требуются, поэтому режим Bypass включен постоянно.

Сетап для прослушивания использовался следующий:
Asus OPlay -> Fosi Audio ZH3 -> Sugden Master Class A -> JBL E60
Прослушивание проводилось без спешки и лишних эмоций. Для сравнения использовался тюнингованый ЦАП SMSL SD-1955+ (об этом готовится отдельный обзор).

Я не гуманитарий, поэтому не могу описать словами свои слуховые ощущения.
Если коротко, то звук просто супер!

При прослушивании ЦАПа на наушники Superlux HD681 мнения разделились: лично у меня претензий к звучанию не было, а вот мой напарник остался сильно недоволен.
И списал все косяки именно на наушники HD681.
Имхо, для полноценного тестирования нужны наушники посерьёзней.

7. Проверка перегрузочной способности выхода наушников 6,35мм
Условия проверки:
— громкость на максимум
— оптический вход (сигнал от мультиплеера)
— режим усиления H
— нагрузка 33 Ом
THD при этом:

Далее регулировка НЧ была установлена на максимум +12 дБ, и использовалась синусоида 63 Гц.
Уровень громкости был снижен.

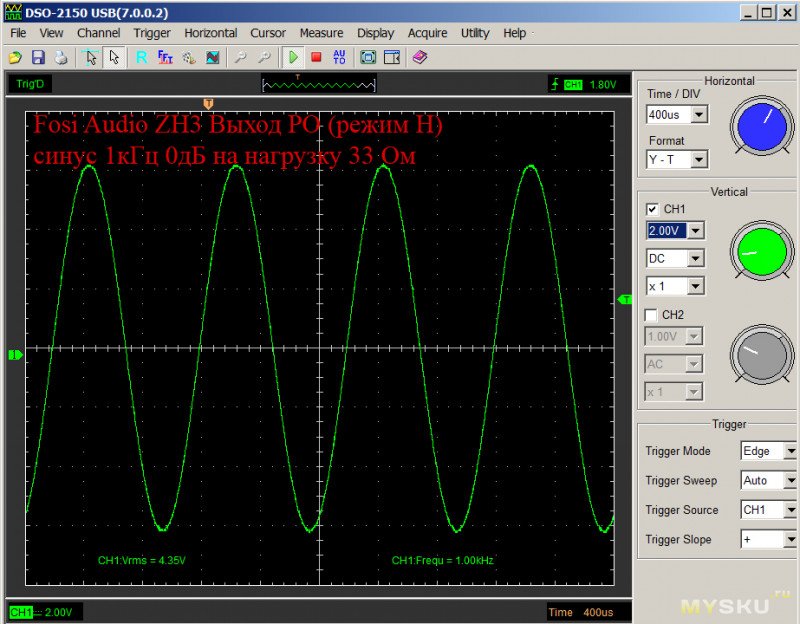

Порог клиппинга 5В RMS

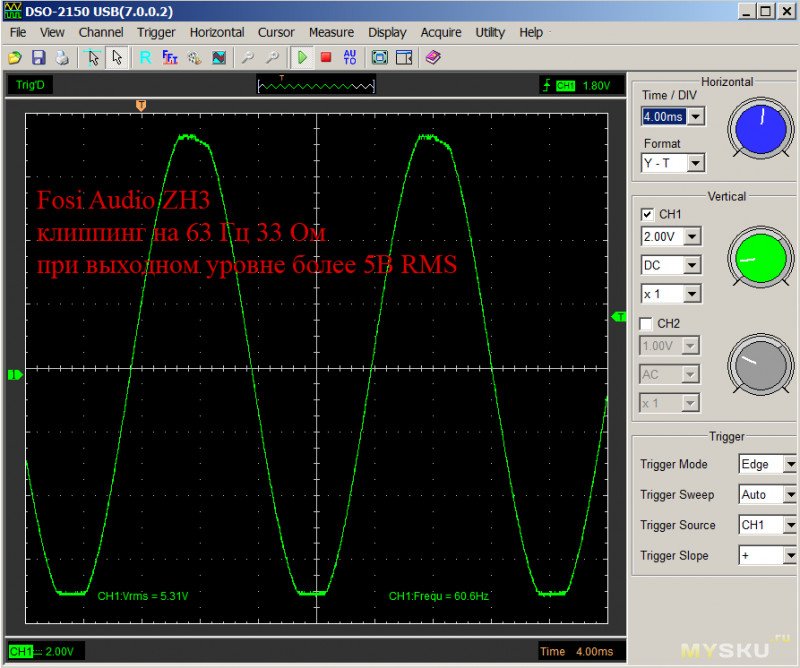

При повышении уровня наблюдается клиппинг:
Т.е. усилитель для наушников честно обеспечивает 0,6 Вт на 33 Ом, что вполне соответствует заявленным характеристикам.

8. Подключение по USB
Как и предупреждал производитель, на win7 дело не пошло.

За отсутствием в доме компов с win8 или новее было решено подключить ЦАП к смартфону через OTG кабель. На удивление всё получилось без проблем.

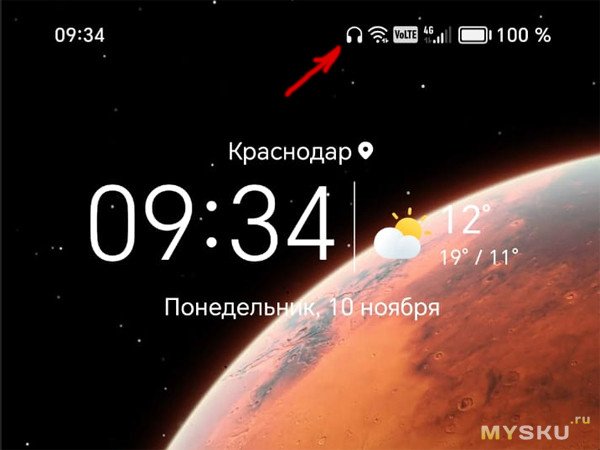

Смартфон видит ЦАП как… наушники:
Касательно звука: при прослушивании lossless контента я не услышал разницу звучания между подключением по оптике и по USB. Всё одинаково хорошо. ))

9. Пульт ДУ, управление, индикация
Пульт ДУ компактный, питание — 2*ААА, работает нормально.
Из-за того, что батареечный отсек в нижней части пульта, пульт не норовит вывалиться из руки.

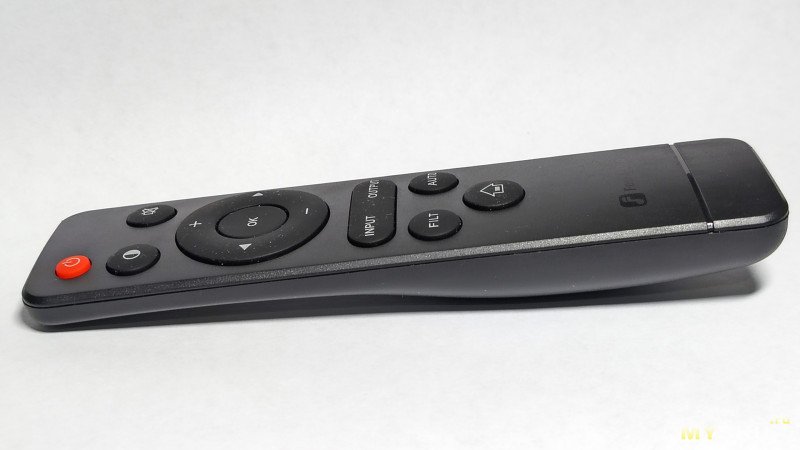

Дизайн пульта без особых изысков:

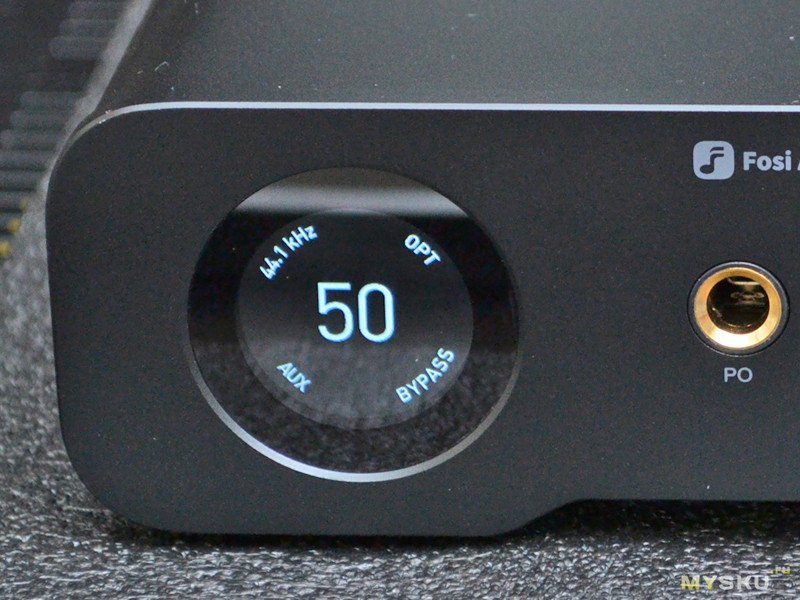

Индикатор всего 25мм диаметром:
Со своим зрением я могу различить лишь цифры в центре индикатора (уровень громкости).
Мелкий шрифт я вижу лишь с расстояния 40-60 см.

Управление как с пульта, так и при помощи многофункциональной кнопки непривычное, но быстро привыкаешь. И через время уже не замечаешь неудобства.

Пульт ДУ можно и не использовать при желании. ))
Кстати, яркость индикатора можно настроить (25% 50% 75% 100%), но только с пульта.

10. Вместо заключения
Могу ли я рекомендовать ЦАП к покупке? Однозначно да.

Что не попало в обзор?
Мне не удалось подключить ЦАП к компьютеру по USB, т.к. один комп под семёркой, другой — под XP.
Наушников с балансным штеккером 4,4мм в моём распоряжении нет. Поэтому просьба сильно не пинать. ))

Выходы XLR были проверены осциллографом: всё работает нормально.
Максимальному уровню сигнала (0дБ) соответствует напряжение 5В RMS.

Но оценить качество звучания при подключении к XLR не было возможности, т.к. в доме нет ни одного усилителя с такими входами.
Активные адаптеры XLR->RCA не использовал по понятным причинам.

Плюсы:
— достойное звучание
— наличие регулировок НЧ-ВЧ и фильтров для тонкой настройки «под себя»
— возможность использования без пульта ДУ
— возможность включения/выключения по сигналу 12В от любого другого устройства
— возможность использования в качестве регулятора громкости

Минусы:
— импульсный блок питания
— нет оптического кабеля в комплекте

Ссылка на устройство в официальном магазине Fosi Audio на Aliexpress.
На 10.11.2025 цена составляет 14234 рубля (с купоном от продавца).

Всем удачных покупок!
