ААА Li-ion 1.5В, заряжаемые по USB. Часть 4. VariCore

Начало. Часть 2. Часть 3.
Путеводитель по Li-ion 1.5В
Наконец-то купил няшные Варикоры. Просто на Озоне попался лот с адекватным ценником. Сейчас тот ценник взвинтили, но появился более вкусный: 339 (328 с картой) руб. Не знаю, доживет ли эта красота до момента публикации.
Но это не важно, так как к покупке не рекомендую.

Как всегда:
• посмотрим как оно работает
• заглянем внутрь




~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

VariCore

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

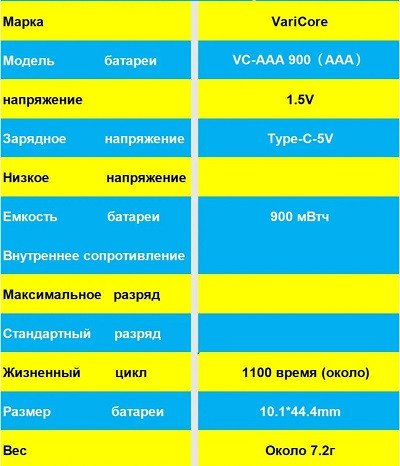

Что заявлено. Чисто поржать:

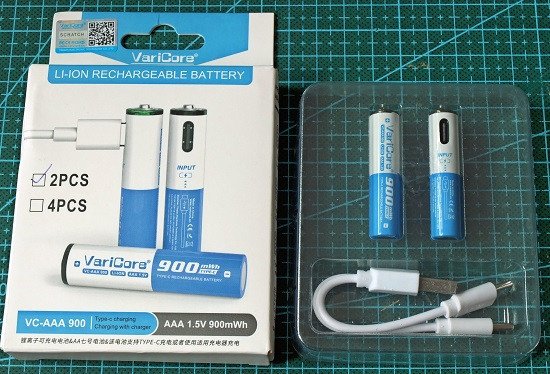

Все упаковано в картонную коробочку. А внутри еще одна закрывающаяся коробочка с углублениями под элементы и зарядный кабелек из тонкого пластика. С учетом влажного климата подавляющего большинства промзон КНР и доставку морем — это мудро. На фото внутренняя коробочка закрыта, но этого почти не видно:
Двуглавый зарядный кабелёк точно такой же как у всех.

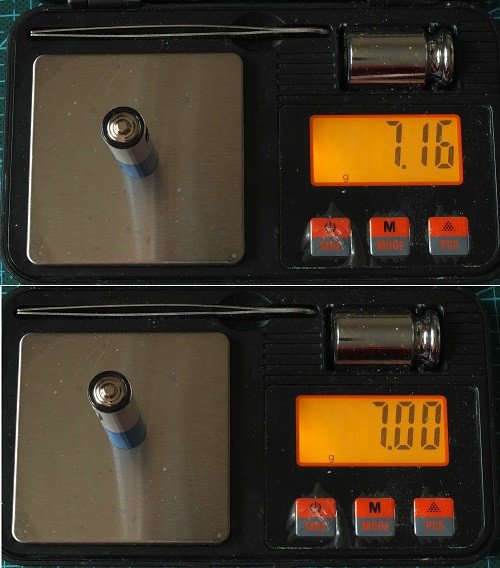

Взвешивание.
Образец, который тяжелее, получил №1.

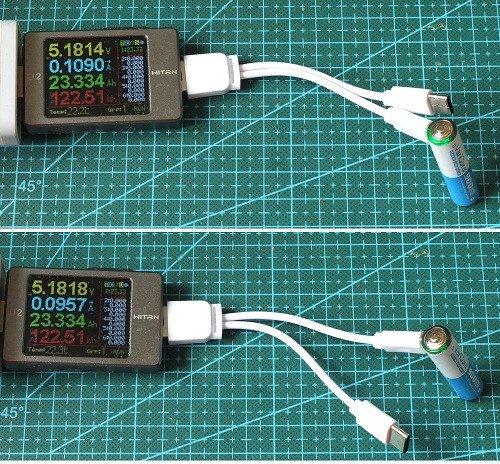

При зарядке мигает изумрудно-зеленый светодиод под полупрозрачным рассеивателем вокруг плюсового контакта. По окончанию (1/10 СС) — светит непрерывно.
Ток заряда CC ~100мА. Печалька, ибо маловат.
Тем не менее, полный заряд занимает немногим более 2 ч. И это сразу насторожило. Более-менее вменяемые ААА с USB на борту при таком зарядном токе заряжаются явно больше 2.5 часов, почти 3.

---

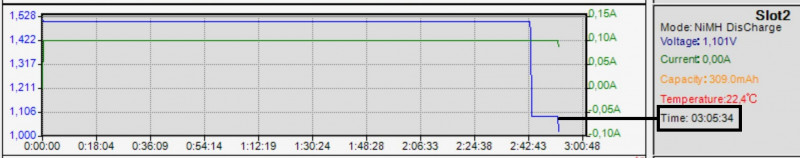

Разряд током 100мА, обр.№2
Примечание. Напомню, что шкала времени на графиках весьма условна (всегда занижает). График представлен только для показа формы разрядной кривой.

А реальные численные значения мАч и мВтч всегда берутся из лог-файлов.

Вторая (информационная) ступенька в наличии. После ее окончания напряжение отрубается контроллером, встроенным в Li-ion 1.5В и МС3000 прекращает запись. Поэтому продолжение кривой «в ноль» на графиках обычно отсутствует.

---

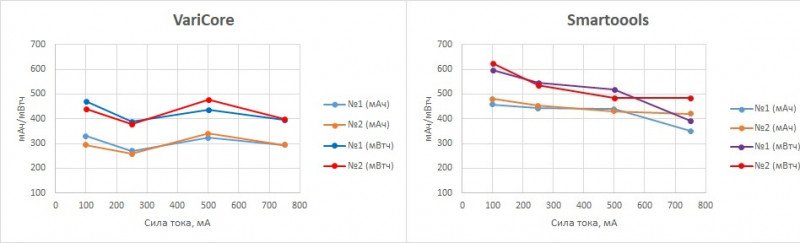

На остальных токах. Справа, для сравнения, результаты, полученные для Smartoools
Напомню, что ААА Smartoools мне пришли с новомодными чипами IP5167, имитирующими разрядную кривую Ni-MH. ОЕМ-поставщики Smartoools с прошлого года начали их бессистемно использовать то в АА, то ААА.
Для Smartoools приведены полные емкости разряда до 1В.
из первой статьи.
Емкость VariCore определялась ДО начала второй (информационной) ступеньки. Если учитывать вторую ступеньку, то «ёмкость» увеличится:
• на ~10 мАч (при 100мА)
• на ~20 мАч (при 250мА)
А при бОльших токах вторая ступенька внезапно исчезает! (см. ниже).

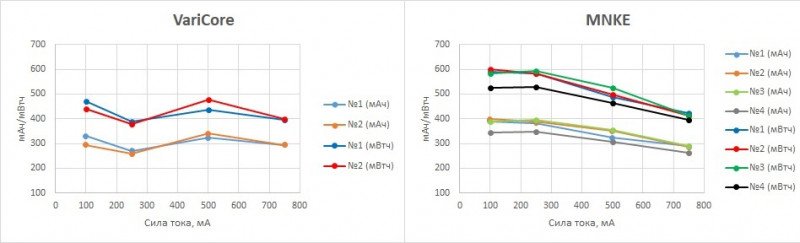

Даже с учетом тех поправок Варикоры все-таки сливают Смартууулзам и почти всем другим ААА Li-ion 1.5В с USB-портом, промеренные мною ранее.

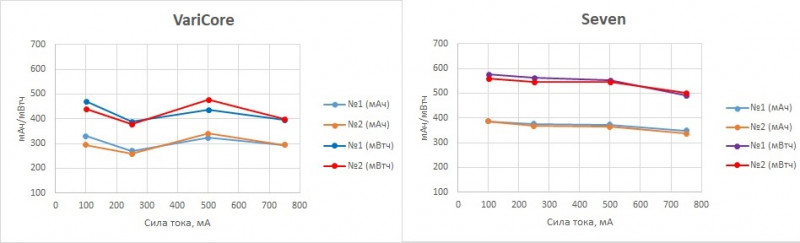

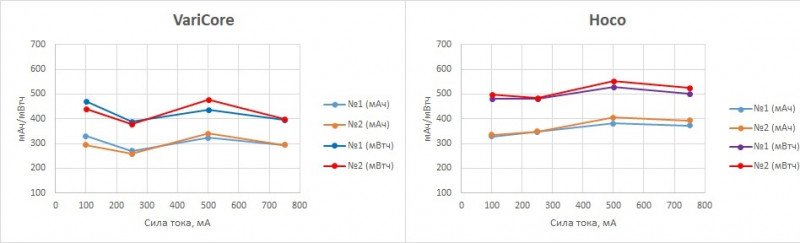

Примеры:

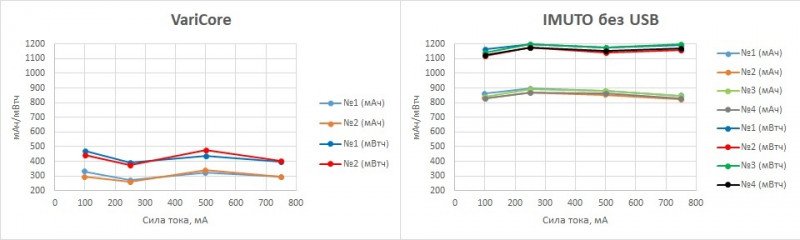

А с вменяемыми ААА Li-ion 1.5В без USB сравнивать вообще смысла нет. Но этим ребятам сливают все без исключения ААА USB-шники:

---

Про ступеньки

На токах 100 и 250 мА присутствуют обе ступеньки (основная и информационная), а на 500 и 750 — вторые ступеньки исчезают, т.к. они опускаются ниже уровня 1.00В (?).
Такой прикол мне встретился впервые.

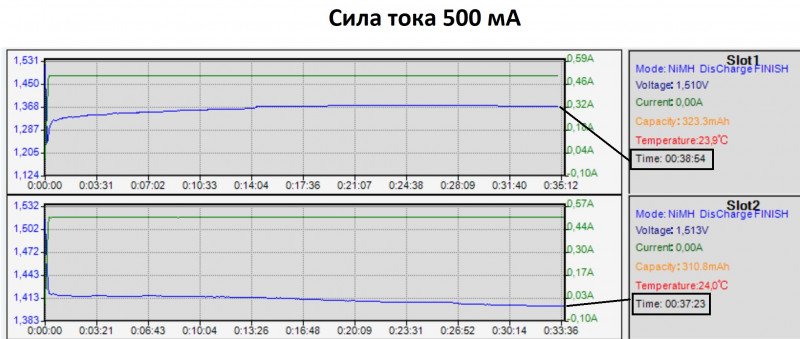

Кривые полного разряда до 1В на 500мА:

---

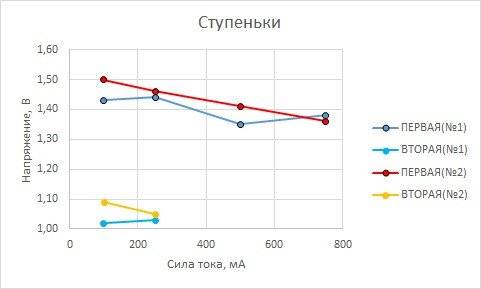

Зафиксированные уровни ступенек:
Просадка напряжения на ступеньках у обр. №2 линейно зависит от нагрузки.
А №1 — явно чудит. Даже при 100мА первая ступенька на 1.42В. А вторая — 1.02В.
• С таким явлением у Li-ion 1.5В я столкнулся впервые, хотя понаслесарарил ихних обзоров уже с десяток.
• Почему поведение обр. №1 и обр. №2 отличаются столь разительно мне до сих пор неведомо.
• Похоже, №1 — 100% первый претендент на вскрытие.;)

---

Потроха

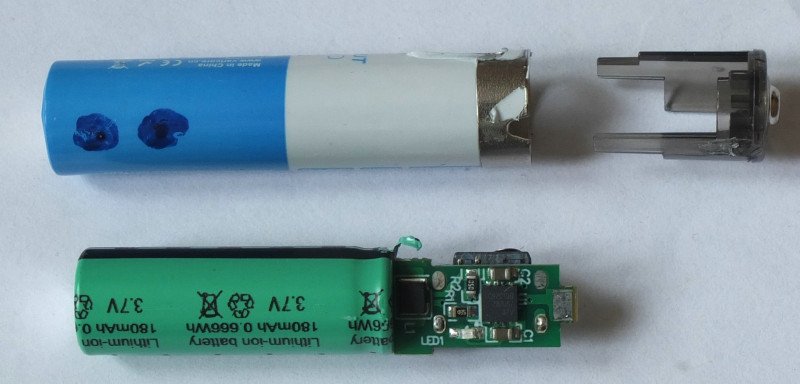

Вскрытие обр.№1

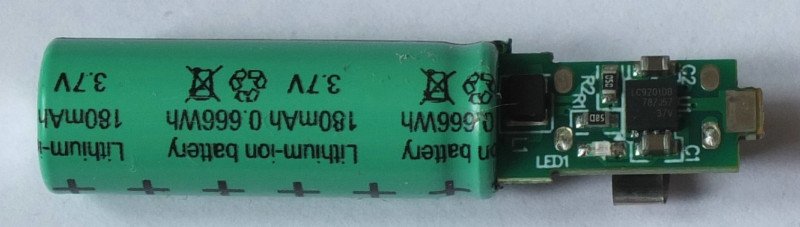

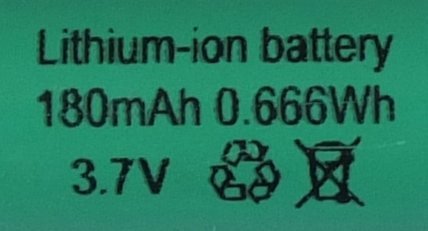

Литиевый аккум с заявленной энергоёмкостью 666 мВтч. Минус неизбежные потери на всяко-разных преобразованиях. Так что 900 мВтч — это из области влажных фантазий варикориных маркетолухов.
Всей этой красотой управляет восьминогий чип LC9201D даташит на китайском

Чип присутствует на рынке с 2020-21гг и хорошо изучен. В рунете есть обзоры, потребление в режиме ожидания соответствует заявленным 5-6 мкА. Но последние несколько лет ОЕМ-производители Li-ion 1.5В массово переехали с LC9201D на LC9203D и LC9205D от той же самой LiChi. По крайней мере, до этого LC9201D мне встретился только один раз — при вскрытии уродского Zegar (Часть 2). А LC9203D — самая распространенная МС в Li-ion 1.5В (имхо).

Вскрытие обр.№2

Я был вынужден заглянуть внутрь второго образца, который (в отличии от первого) вел себя несколько более адекватно. Ибо то, что описано с разделе «Про ступеньки» слабо вписывалось в мою картину мира.
В порядке бреда появилось предположение, что в одной коробке товара оказались 2 экземпляра с абсолютно одинаковыми обертками, но отличающимся содержимым (прежде всего — управляющими чипами).

На самом деле, сие предположение не оправдалось. Там все единообразно относительно обр.№1.

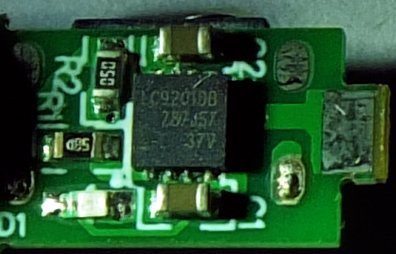

Управлющий чип («мозги») -тот ж самый LC9201D:

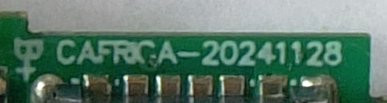

И даже версия печатной платы (дата) — та же самая.

Заключение

1. Эти Варикоры к покупке не рекомендуются. Ну, разве только если совсем уж по демпинговым ценам, т.е. из жадности.
Кроме внешней няшности и неплохой упаковки я больше плюсов не вижу. Зато в минусах все остальное:
⛔ Очень медленный заряд током 100 мА. Нормально — это когда 200 или больше. У Hoco — так вообще 400-450 мА (Часть 2).
⛔ Малая емкость. Меньше была только у Zegar, штоб ему пусто было.
⛔ Нестабильность качества изготовления. Обр. №2 почти вменяем, а обр. №1 ведет себя очень странно. Хотя он «тяжельше» на целых 0.16г. Видать, не в коня корм.;)

2. Если кто уже забыл. VariCore и LiitoKala — однояйцовые братья. Ихний «папаша героический» Shenzhen Yinqian Electronic Technology породил двух братьев-акробатьев в далеком заснеженном июле 2015. И с тех пор они каждый вечер на арене. Веселят и радуют публику. Хотя LiitoKala на старте фартануло сильнее и теперь бОльшую часть китайского ОЕМа Yinqian Electronic брендирует именно так.
Всего доброго.
