Третья рука (приспособление для пайки)
Не так давно мне потребовалось распаять мелкую плату. В процессе пайки она сдвигалась и ее приходилось придерживать рукой, что создавало определенные неудобства, жар от паяльника и т.д.

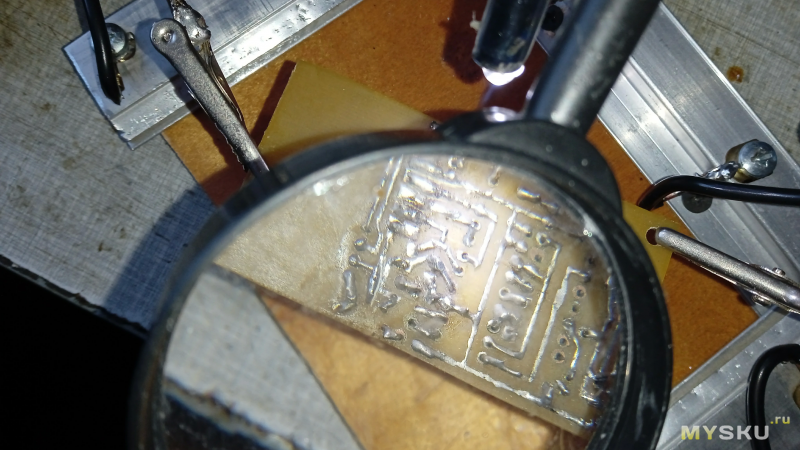

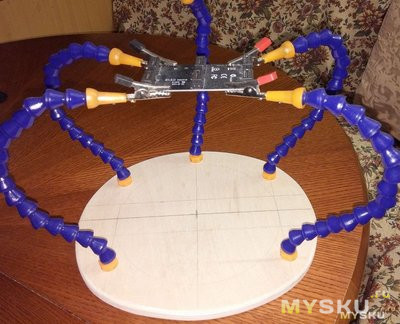

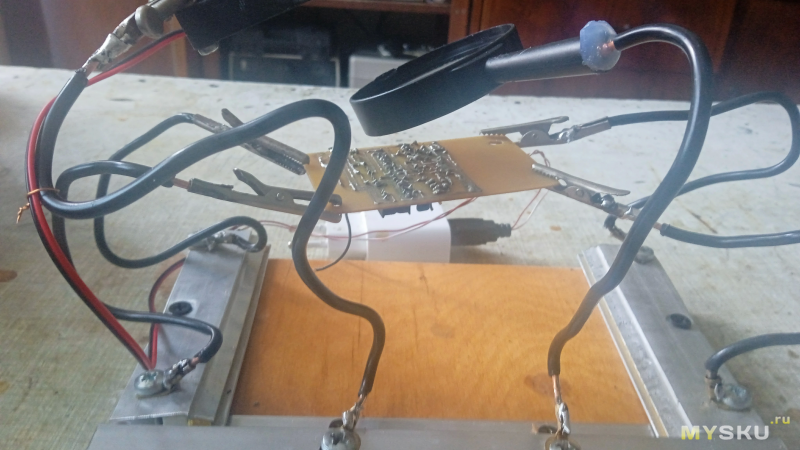

Пришлось быстренько изготовить приспособление «третья рука». Работать стало значительно удобней, в освободившейся руке стало можно держатьстакан припой. Появилась подсветка, увеличительное стекло и охлаждение.

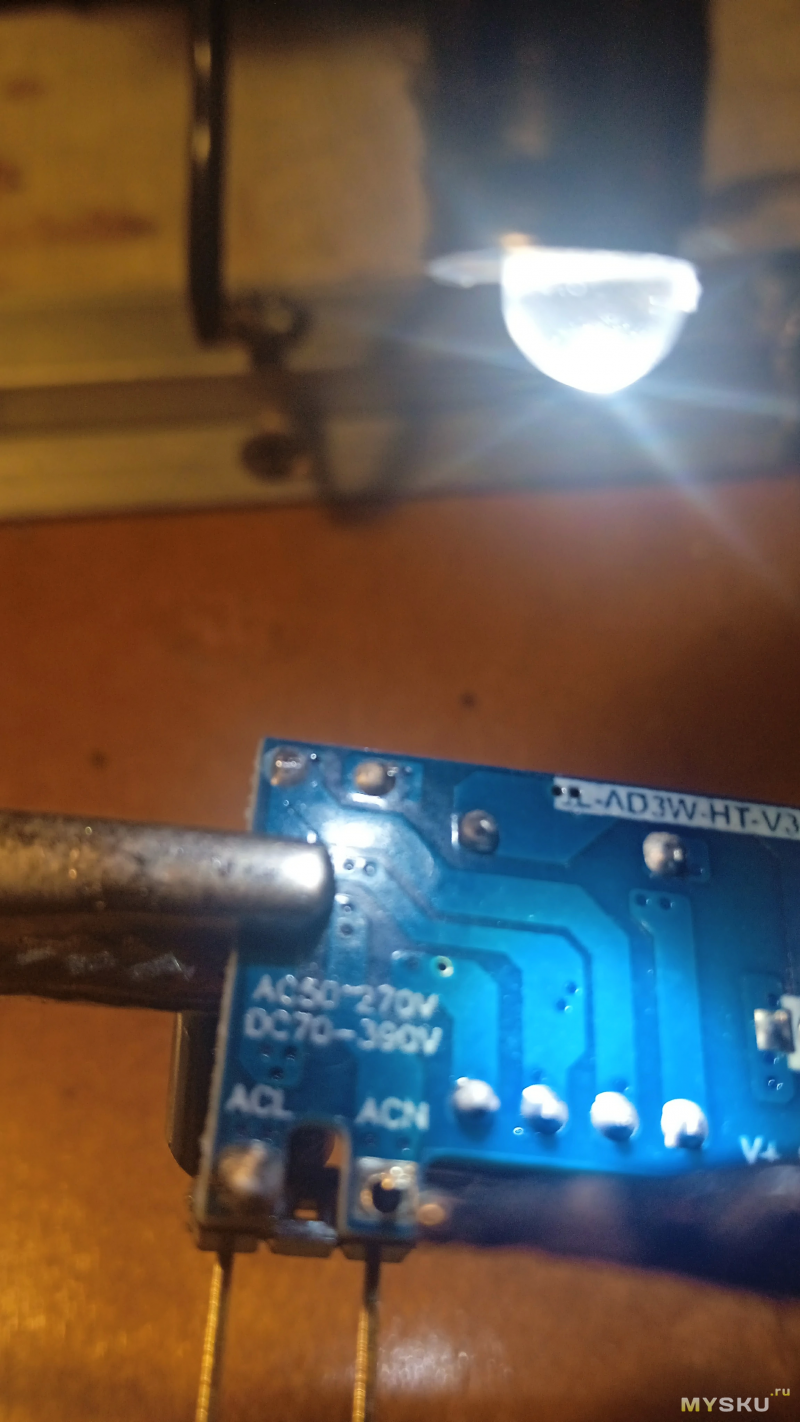

Подсветку сделал из трубки диаметром 8 мм, гасящего резистора 100 ом и мощного светодиода 10000 мКд, залив все термоклеем, получилась достаточно яркой. Блок питания представляет собой старую зарядку для телефона. В качестве держателей платы использовал медный провод диаметром 2 мм в изоляции припаяв в на него зажимы типа «крокодил».

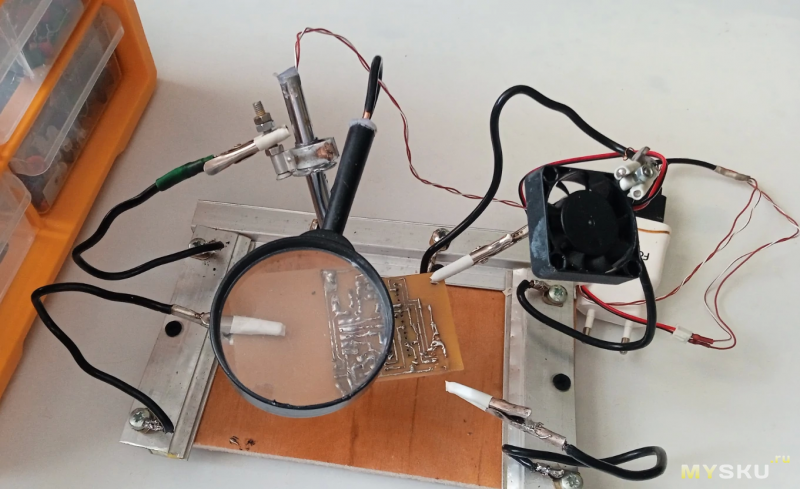

Вентилятор охлаждения явно мал, но другого под рукой не было, в последствии нужно будет заменить.
Для данного изделия специально покупать ничего не пришлось, все уже было дома. Я не описываю процесс изготовления все прекрасно видно на фотографиях. Времени на изготовление потратил чуть меньше двух часов.
Пришлось быстренько изготовить приспособление «третья рука». Работать стало значительно удобней, в освободившейся руке стало можно держать
Подсветку сделал из трубки диаметром 8 мм, гасящего резистора 100 ом и мощного светодиода 10000 мКд, залив все термоклеем, получилась достаточно яркой. Блок питания представляет собой старую зарядку для телефона. В качестве держателей платы использовал медный провод диаметром 2 мм в изоляции припаяв в на него зажимы типа «крокодил».
Вентилятор охлаждения явно мал, но другого под рукой не было, в последствии нужно будет заменить.
Для данного изделия специально покупать ничего не пришлось, все уже было дома. Я не описываю процесс изготовления все прекрасно видно на фотографиях. Времени на изготовление потратил чуть меньше двух часов.
Самые обсуждаемые обзоры
| +59 |
3185
49
|
Мощно!
Главное хороший паяльник и правильный уход за ним: почаще вытирайте горячее жало чистой х/б ветошью и не давайте жалу перегреваться.
работа всегда лишь смоченным жалом (смоченное — вовсе не означает достаточное количество припоя для метода переноса жалом). без этого тонкого слоя припоя на жале, теплообмен будет вообще никакой.
А вообще — ну да, молодец. Заработал денег — молодец, заплатил тем, кто сделал хорошую вещь — молодец, решил свою задачу — молодец.
ЗЫ: на зубы крокодилов хорошо бы трубки натянуть из… ну из чего придумаете)).
Во второй руке держать надо не стакан а пинцет фиксирующий паяемую деталь, а припой набирать на жало и класть в место пайки.
Подавать припой в место пайки, видимо, привыкли те у кого проблемы с облуженным жалом. Смд так паять на мой взгляд крайне неудобно.
При подносе припоя на жале — флюс заранее кладется в место пайки или на вывод детали,
далее касание паяльником — флюс выкипая не дает перегреться детали. Пайка получается аккуратная и блестящая. При этом второй рукой с пинцетом можно фиксировать деталь в нужном положении.
Если что паяю с 1978года, есстно пробовал по разному — мне удобнее подносить припой на жале. Если паяю чтото крупное тогда да — припой тыкаю в место пайки.
Не знаю, какой бы там класс получался, но на заводе паяли под МИР (который в космосе немало так отлетал) медными жалами с переносом припоя жалом. Жала тогда были медные, удобно. И флюс — спирто-канифольный, в месте пайки, а не в припое. И ничего, летало. С орбиты спустили отнюдь не из-за электроники.
Да, потом на завод пришли станции с необлуживаемыми жалами, переучивали на подачу припоя в место пайки. А потом и в SMD скатились, с установщиками и печками… Но это уже совсем другая история…
!!! :-) :-) :-)
)))))
Если жало не облужено, припой им хрен перенесешь.
Наверное, вы имели в виду жала, покрытые никелем, ну, это верхний слой — они прекрасно лудятся.
А вот если их засрали так, что уже и не лудятся, то хрен припой перенесешь.
Естественно, припой подаётся проволокой
фиксатор резьбы на таких дальних расстояниях не работает, да и просто не сможет активироваться и схватиться
Я в каком-то смысле еретик — очень не люблю заливать всё флюсом, который потом отмывать надо, а мне лень. Поэтому наношу из шприца совсем чуток геля и на него сажаю деталь, чаще держится, чем нет… А если нет — тогда припой на пад и никакой подачи. Ну и поскольку я не настоящий сварщик, то паять что-то выодное — кондеры там, или провода — приходится чаще всего.

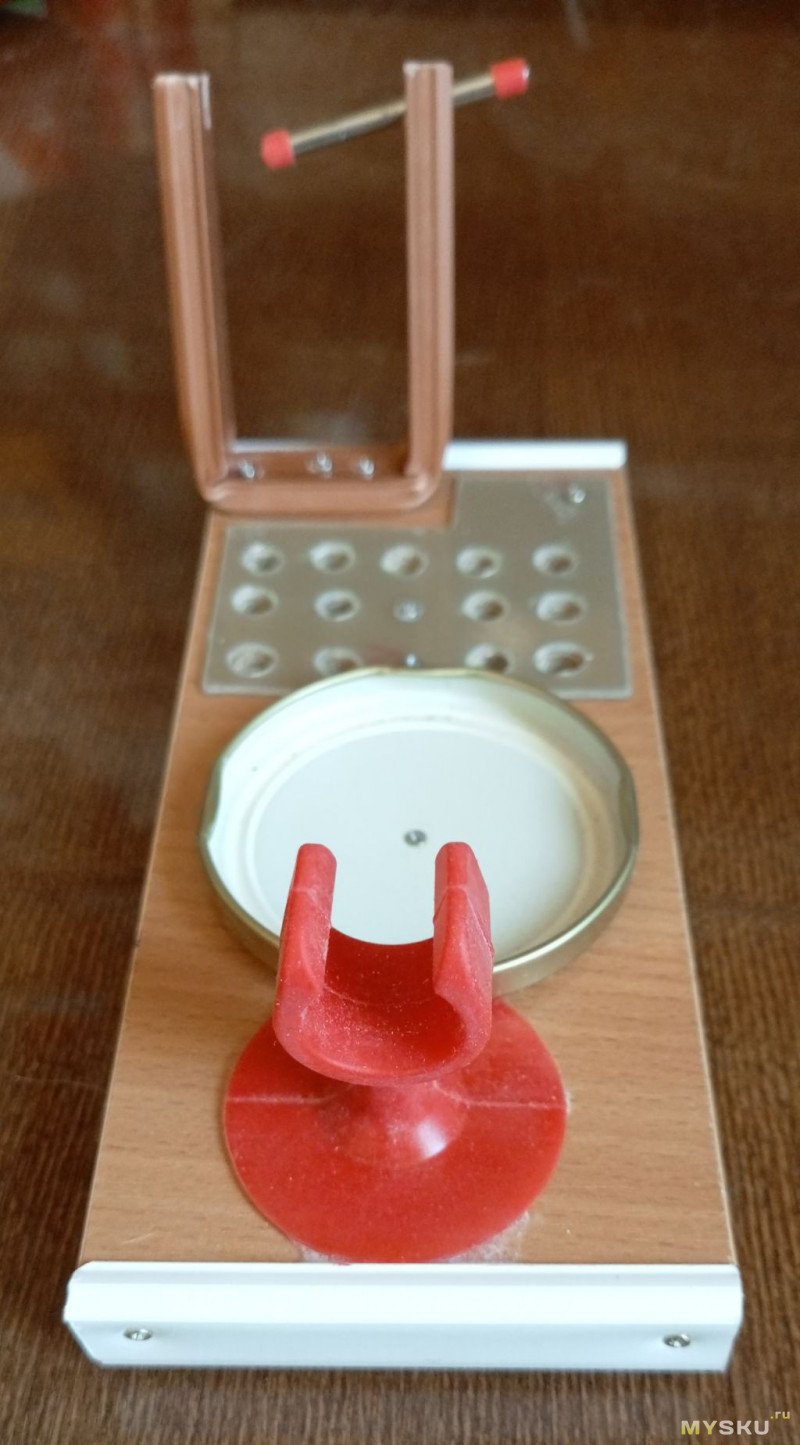

Плата при этом была зажата в поворотном держателе для пайки.
Получалось, честно говоря, на «троечку»
в случае с прутком — все ясно, берешь потоньше и подаешь на место ровно столько сколько надо.
жалом же это впринципе невозможно сделать, будет либо перебор либо недобор и вместо одного раза, надо будет несколько подходов делать и опционально излишки еще удалять.
не пойму зачем нужна эта возня с жалом.
в прошлом веке у меня не было тонкого прутка, все что было либо в лучшем случае 3мм, либо чуть ли не 10+мм пруток. тогда приходилось переносить, да и требования к качеству результата были другие. а канифоль была просто камнем, в который нужно было ткнуться паяльником, сразу после того как возьмешь припой.
это вообще ничего не значит. потому что качество поверхности зависит от самого припоя (наличия свинца и ровно от того насколько сплав близок к эвтектическому). если много олова то кристаллическая структура сделает свое дело, оно никогда не будет блестящим.
допускаю, что можно перегреть и выпарить весь флос и окислить свежий припой до рыхлой каши, даже ПОС60 или ПОС63, но это все уже давно в прошлом там же где и ЭПСН паяльники, но последние лет 10+ как паяльники с регулировкой температуры стоят меньше $10 — очень сложно запороть пайку перегревом.
Ловкость рук и никакого мошенстваСуть не в том, чтобы принести нужное количество припоя, а в том, чтобы движением жала по паяемому контакту оставить там нужное количество припоя.
На примере smd резистора. Жало типа «топорик» (например t12-ku) с каплей припоя значительно больше, чем нужно для одного резистора. Ставлю резистор пинцетом на место, прикладываю жало к паяемой площадке и движением перпендикулярно к резистору убираю жало. Таким же движением, если надо, снимается лишний припой. На опыте все делается за одно движение.
На практике выяснилось, что это еще и быстрей, чем пайка с проволочным припоем (который недавно «слегка» подорожал. Stannol s321 пользовались, один из немногих с водосмывным флюсом). Не надо отдельно лудить контактную площадку, перед тем как поставить резистор. Все делается за один проход: и площадка лудится, и деталь припаивается, и нужное количество припоя оставляется.
колхозобзор!мощь. но зачем?

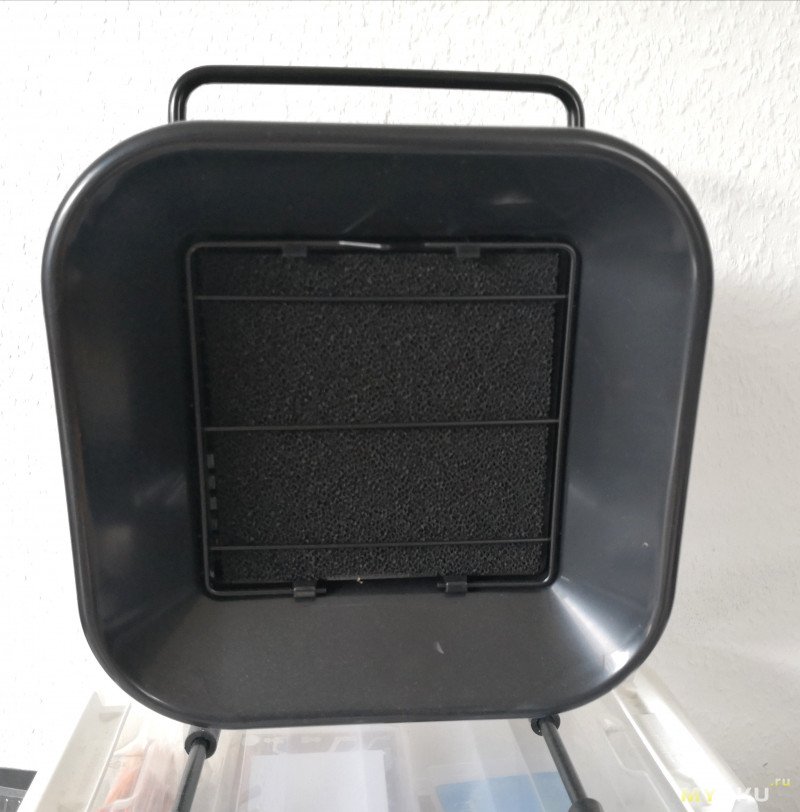

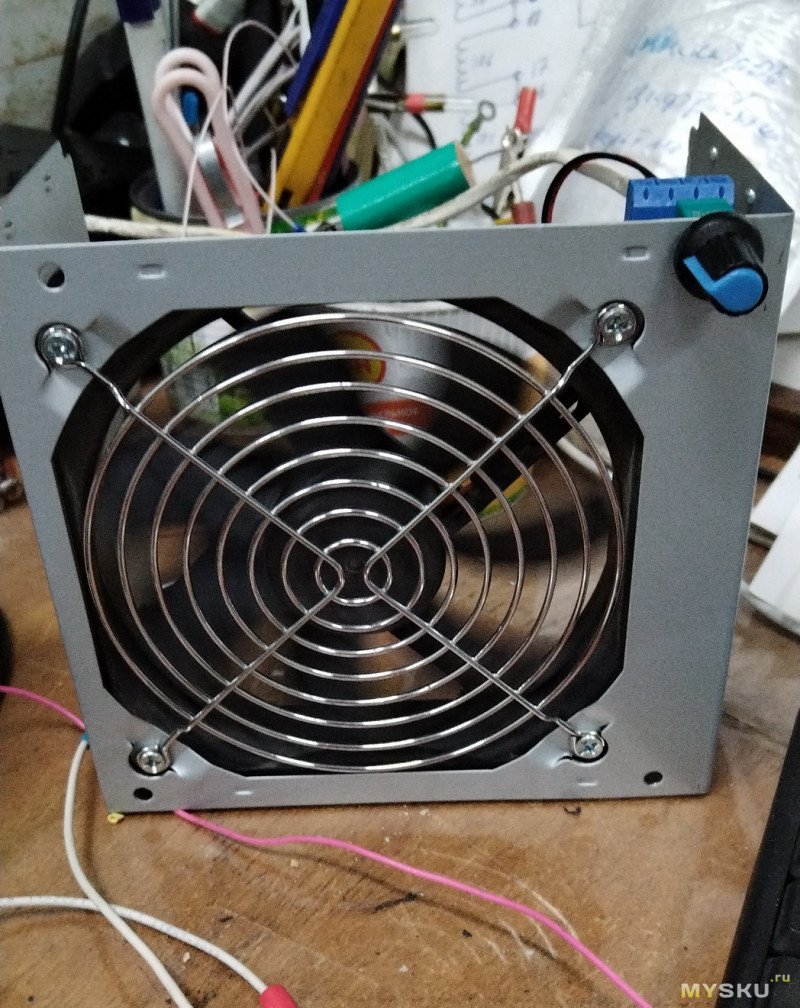

как вентиляция еще ладно.
припой равномернее застывает, если на него не дуть. меня так в детстве учили
может современные технологии…

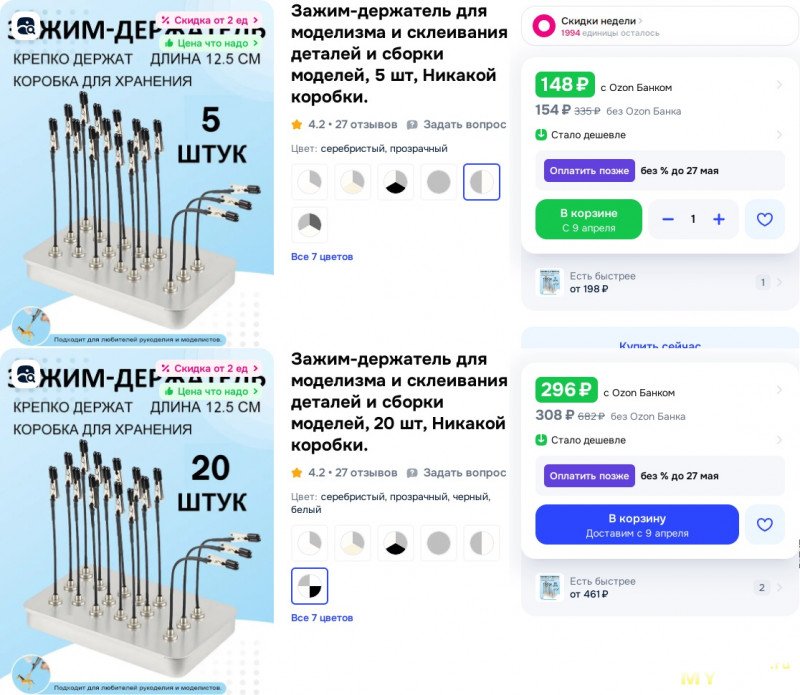

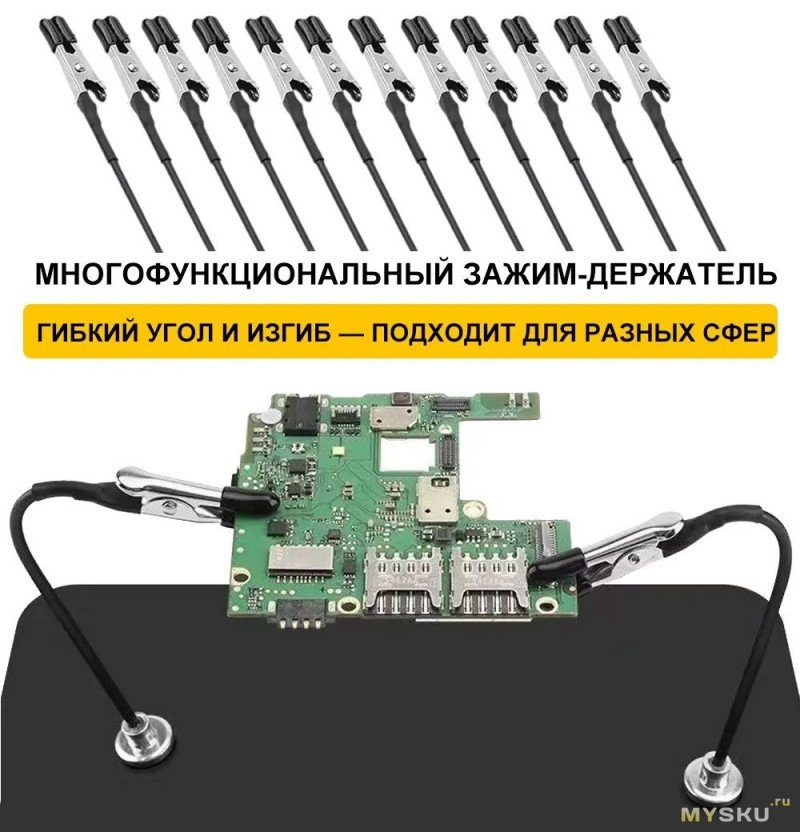

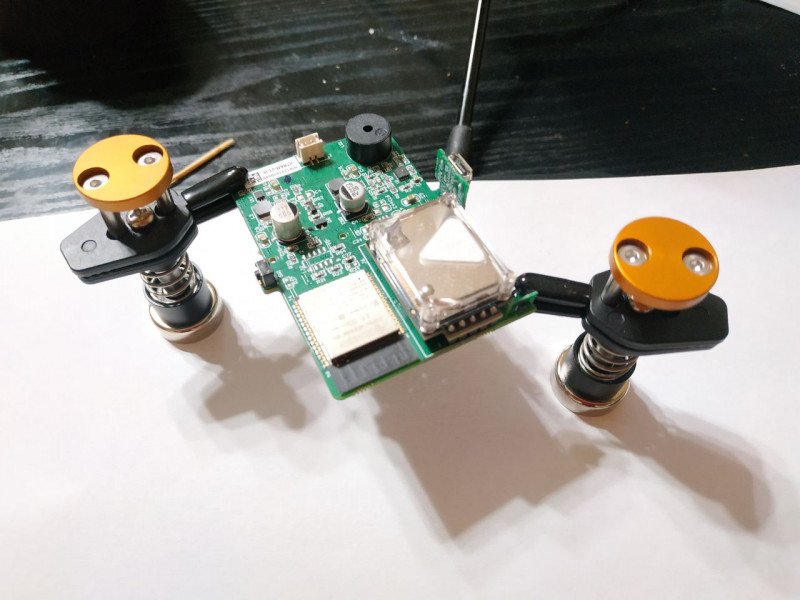

Но можно позаботиться заранее о чём-нибудь менее колхозном. На Озоне есть, например, вот такие наборы, разной комплектации, с магнитами.
Вспомнил — войлок оборачивали тканью, которую время от времени меняли. А то пятна от флюса выглядят не эстетично. :)
на али брал?где-почем?
а все, сам нашел
там скидка какая-то была, $6.5
Вообще грех такое покупать, но я уже пару лет себе всё обещаю, что сделаю…
даже почти все есть кроме пружин.
так что если понадобится — придется делать.
Я лапки себе взял только от них, прикольные.
Так-то там и внутрироссийская цена — 8 тысяч за одну штуку. Но две готовы продать за полторы тысячи: https://www.ozon.ru/product/rufixo-dopolnitelnye-lapki-derzhateli-2681229834
А, не, это две доп.лапки столько стоят. Но стоит ли покупать ещё и плиту под них, если своих железяк хватает?
Но здесь: market.yandex.ru/card/10v-rufixo-derzhatel-dlya-plat-tretya-ruka/103225567193 — и цена намного ниже, и ещё и дополнительная скидка есть.
Вот их сайт, прямо сходу на гифках видно, как оно работает. Простейшая идея, и делается, в общем, тривиально.
omnifixo.com/

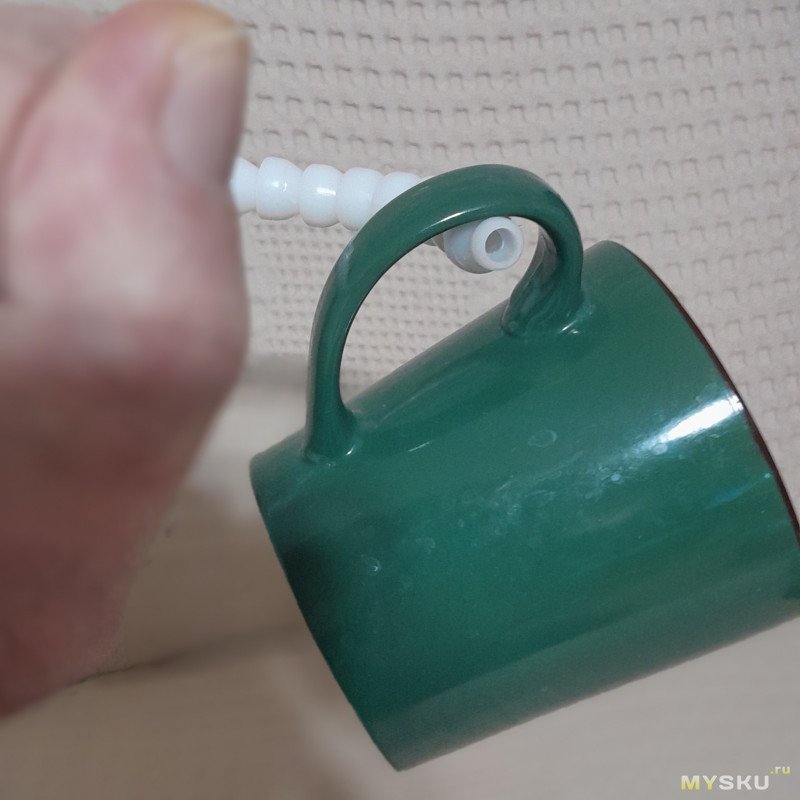

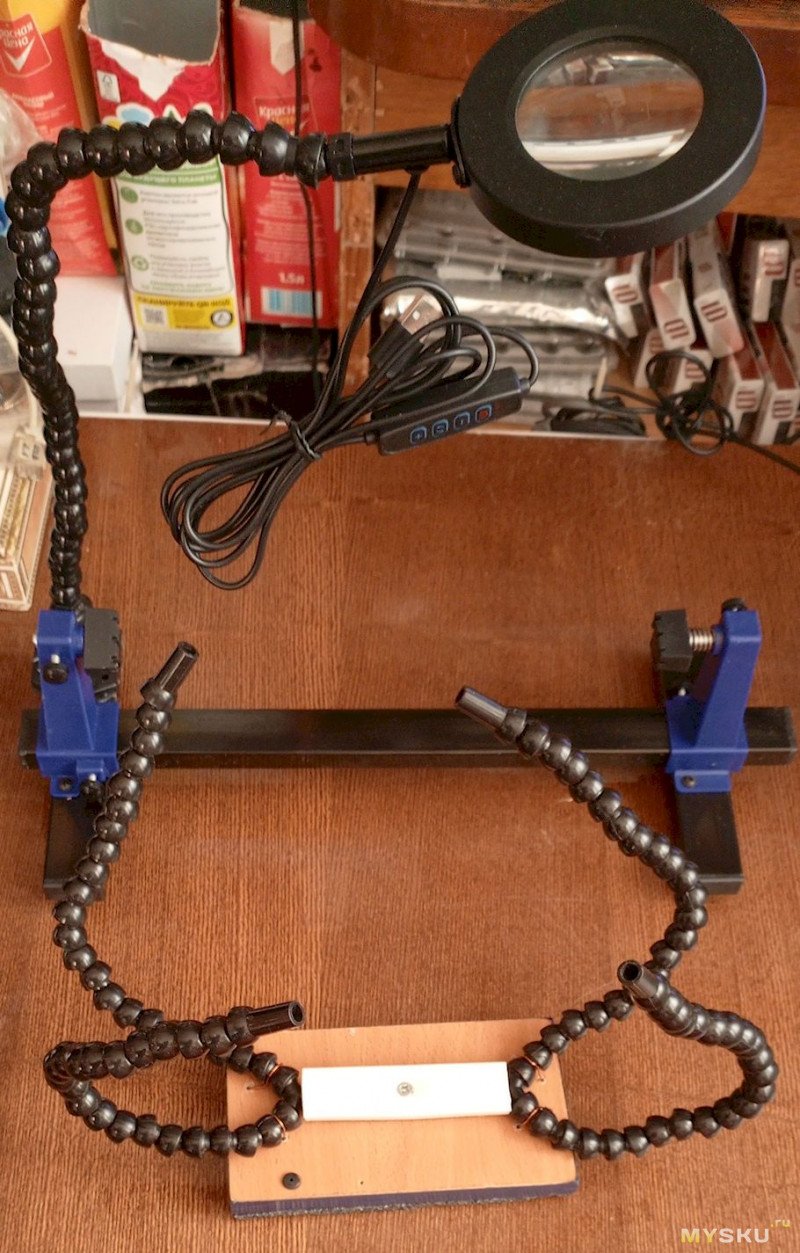

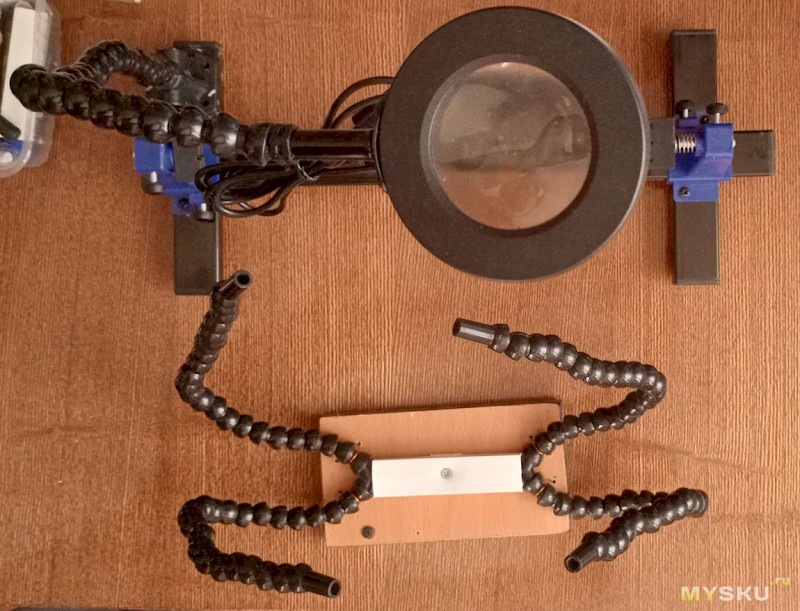

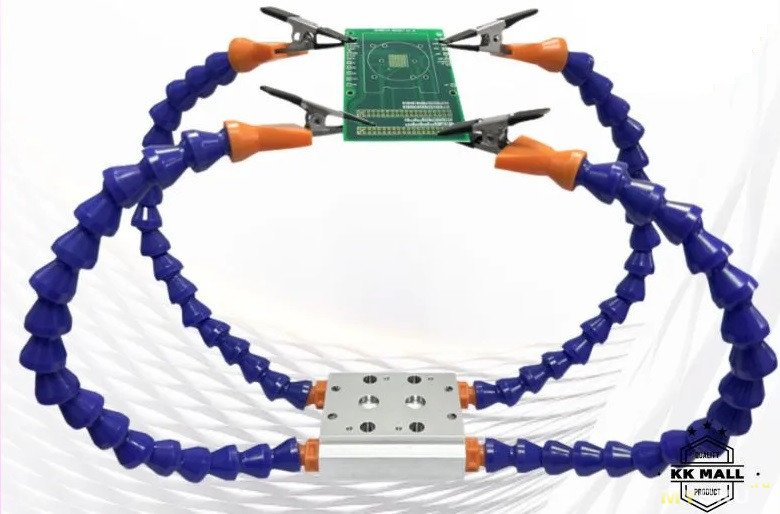

Ну, это один из вариантов. Пару-тройку лет назад у сына собакен разодрала игрушку, уже не помню, толи утка, толи гусеница, когда её сгибали — жутко хрустела. Внутри оказалась трубка подачи СОЖ, из которых кетайцы делали «третьи руки» и впаривали их за дикие деньги, а стоили подобные игрушки меньше 100 рублей, специально сходил посмотрел в собакином магазине. Так что поле для рукоблудия не пахано.

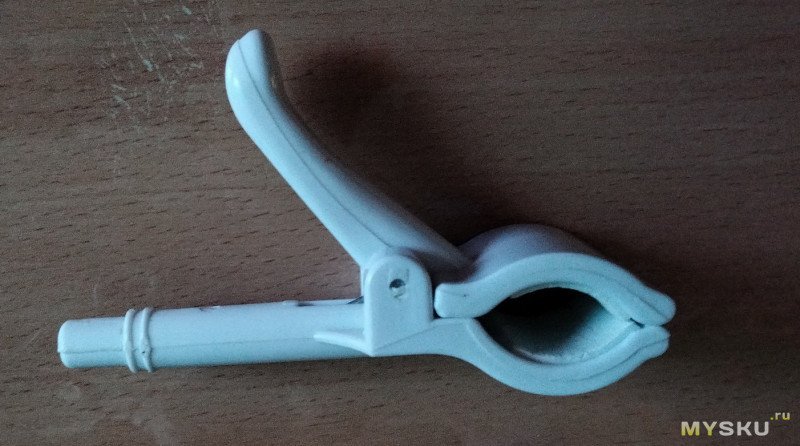

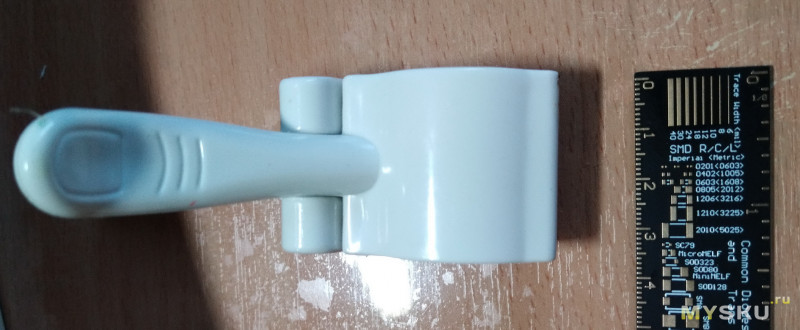

Я пользуюсь вот такими прищепками, держат платы при демонтаже деталей, две руки для работы свободны.

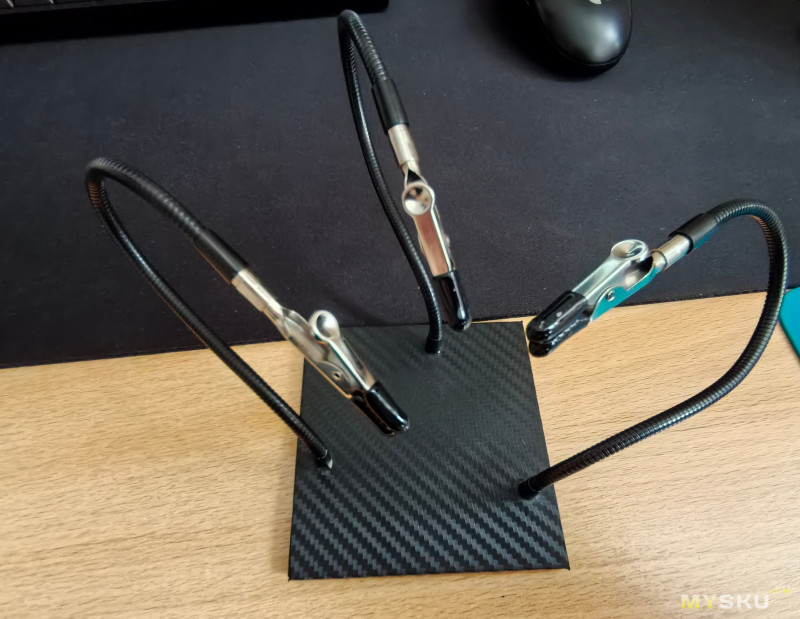

А то у меня есть ряд готовых крокодилов на магнитах, но они не то что вес не держат, вообще форму плохо держать. Очень хочется промышленно сделанные крокодилы разобрать и переделать в лютый колхоз из говна и палок.

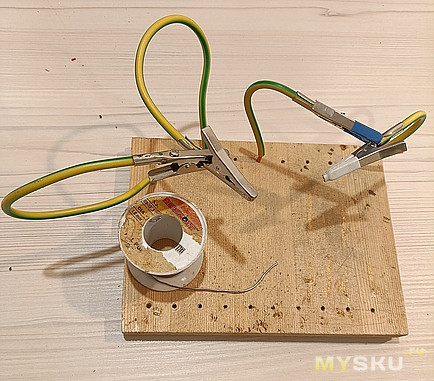

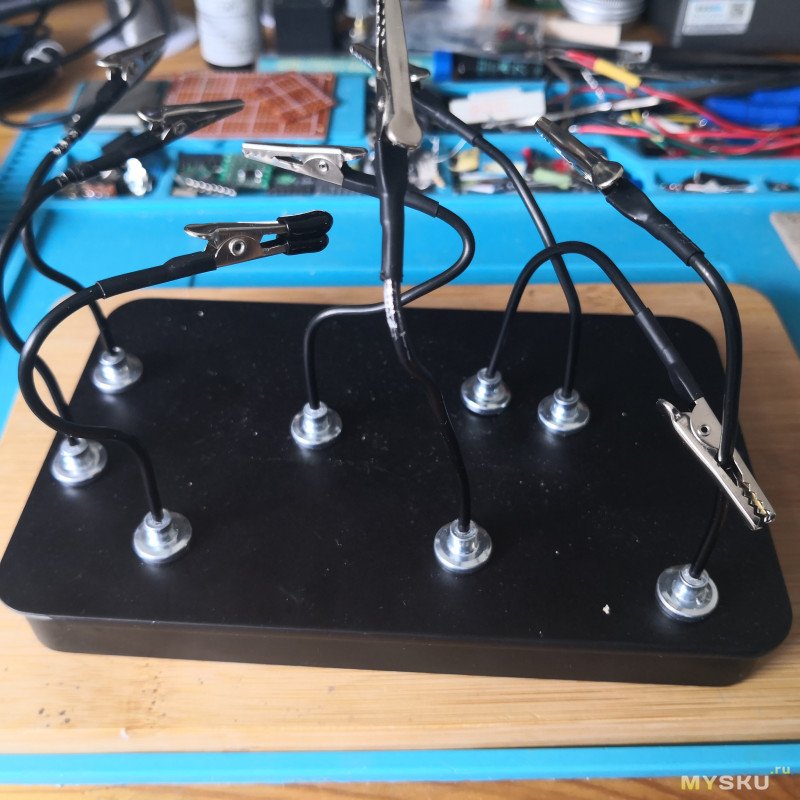

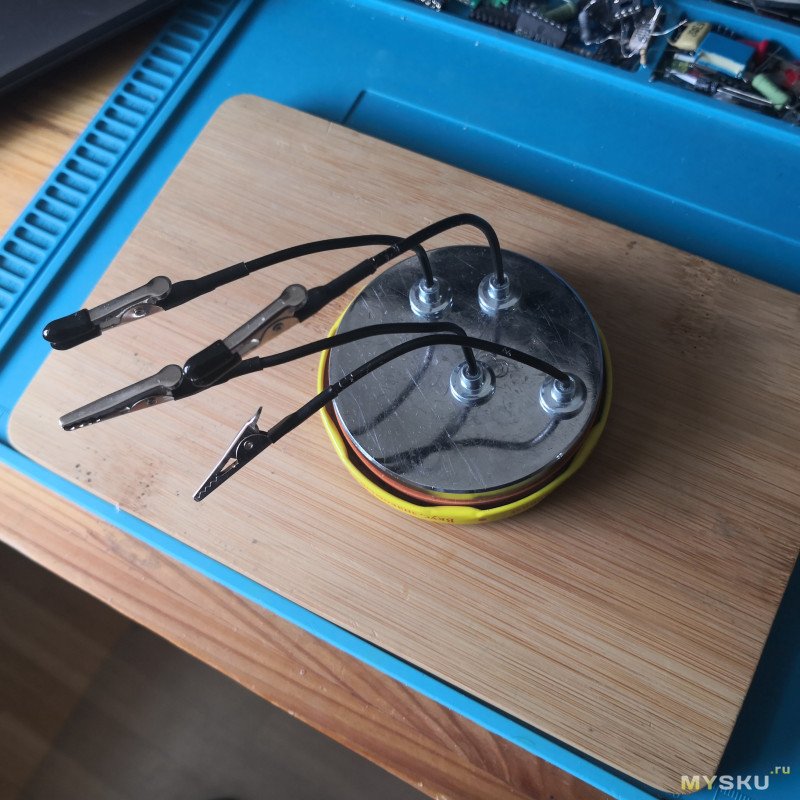

Это жесткий провод типа ВВГ сечением около 4 квадратов
Диаметр такого провода 0,1 — 0,2 мм, точно не измерял. От количества дополнительных жил будет вам необходимая жёсткость держателя. Колхоз, но его снаружи не видно будет.
Просьба, у кого такие держатели с магнитом, посмотрите, со стороны крокодила открыто отверстие внутрь? Нарезать стальку нужной длины и вставить в трубку держателя.
e-design.com.cn/en/H100-Digital-Soldering-Iron-Handle-Set-PG11847148
А что до рекламируемого достоинства интегрированных элементов — так это именно реклама, причём тот кто её придумал с паяльником не знаком. Для пайки нам что надо? Расплавить припой, нагреть зону пайки и дать припою растечься заполнив щель между деталями. Всё!
Смотрим дальше — температуру плавления используемого припоя мы знаем? Металл когда становится текучим? Более высокая температура чем температура текучести нужна?
И нам нужно ответить только на второй вопрос, но это понятно — металл надо нагреть несколько выше точки плавления, а с учётом того, что часть тепла греет наши детали нам нужно 40°C — 60°C запаса по температуре и более того, необходимости в поддержании температуры с точностью ±1°C для растекания металла нет, а значит мы имеем возможность поддержания температуры с точностью ±5°C что легко обеспечивает любой паяльник с термопарой, а поскольку погрешность термопары ±3°C, то заявляемые ±1°C… ±2°C для паяльников с интегрированным жалом с ней недостижимы, а терморезисторы либо не работают при высоких температурах, а те, которые могут стоят как крыло от Боинга. И зачем тогда переплачивать десятки раз там и тогда когда всё решается на уровне «А подумать?» и выбора подходящего паяльника с набором жал. А что до заземления — а кто нам мешает самим от него провод вывести? У меня так с давних времён сделано. Провод, в разрыве резистор на 1 МОм и этого с головой…
Для справки — терморезисторы ещё в лакеях были, кстати. Так что, видать, стоят поменьше, чем чем крыло Боинга.

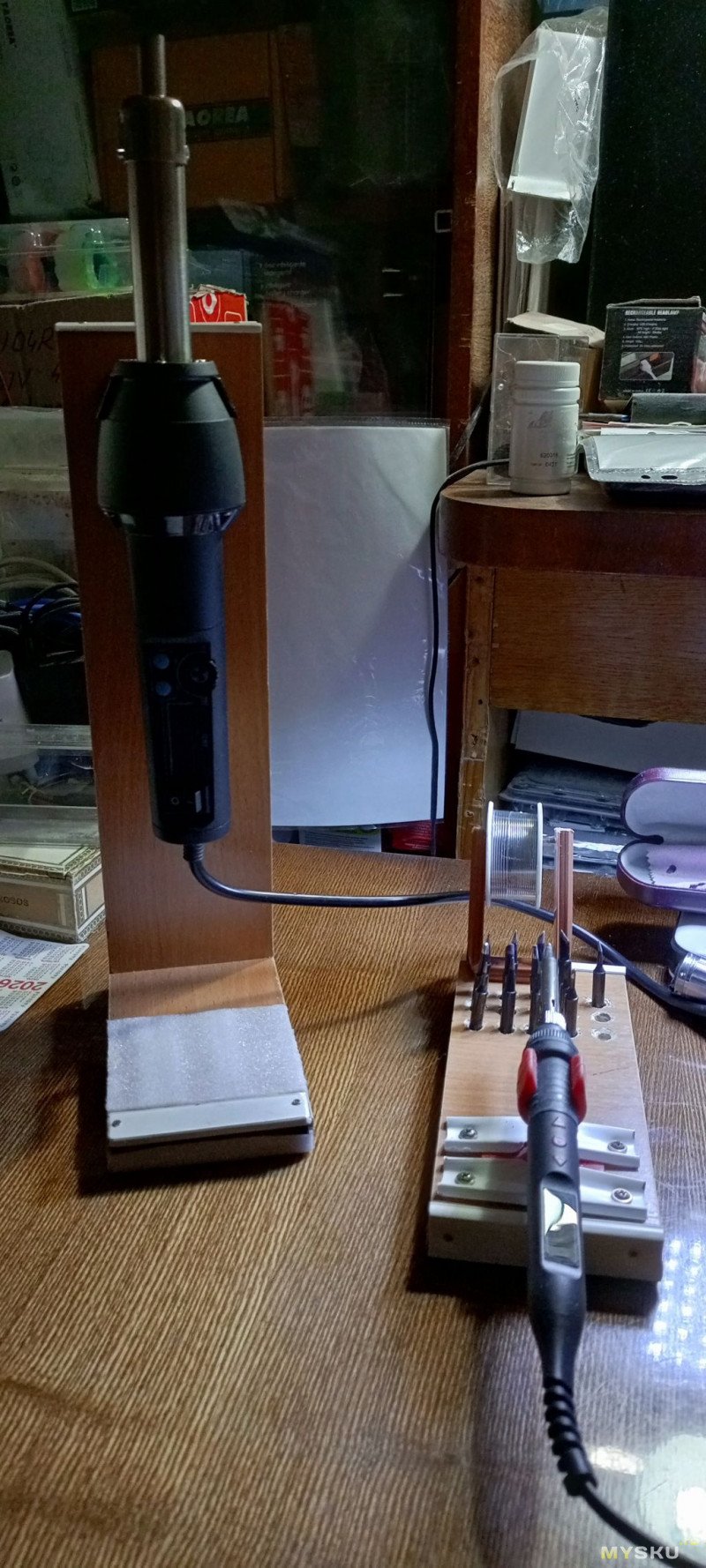

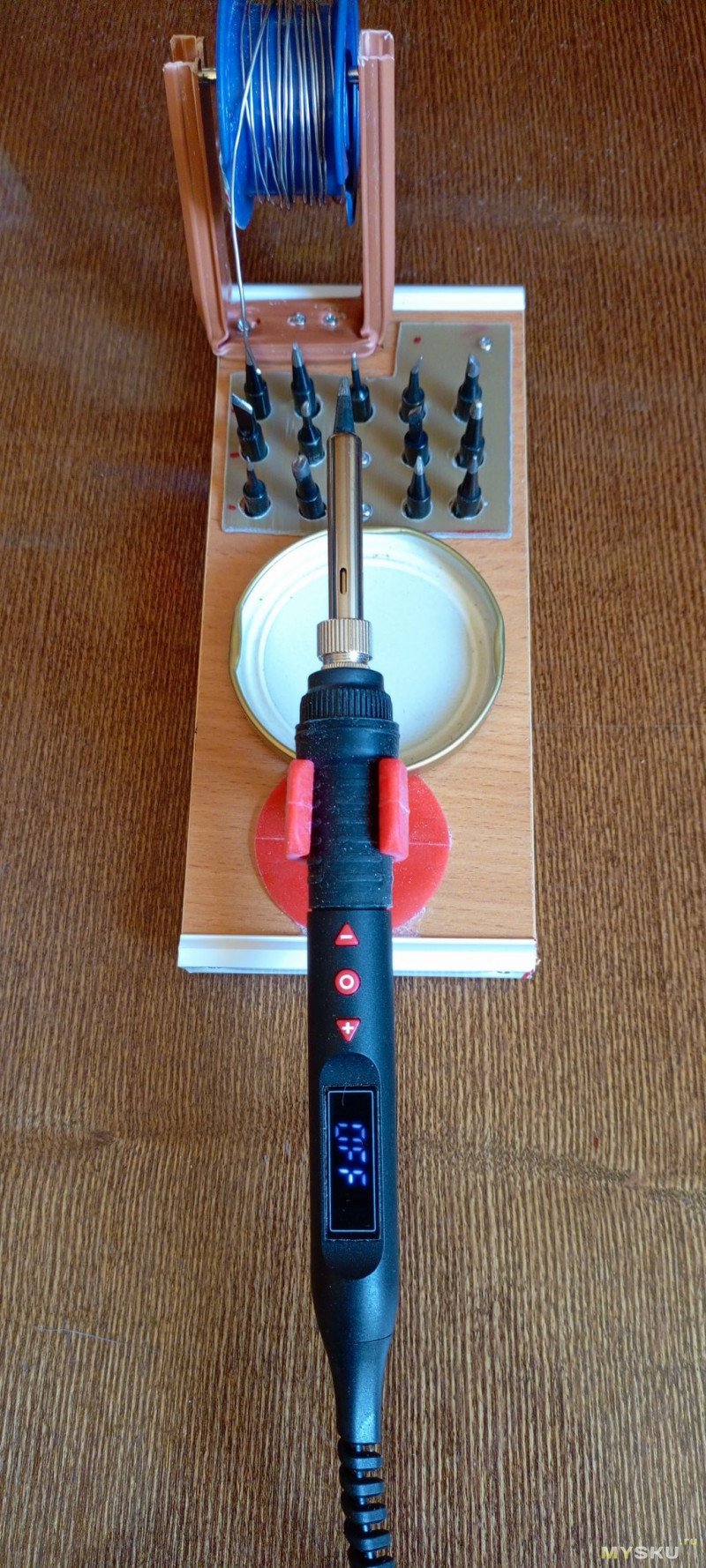

То, что без картриджа вы хоть точность 5, хоть 10 градусов на кончике получите только если очень повезёт — и так понятно, у вас банально между датчиком и кончиком слишком большое термосопротивление из-за зазора и длины, плюс инерция тяжелого жала управление не облегчает. Другими словами, единственный рабочий для вас вариант — выставить температуру, подождать, пока оно там стабилизируется, запаять за счёт запасённой энергии, ждать снова. Кстати, вся эта радость ещё и греется небыстро. А для современного картриджа — включил, пока паяльник донёс — он уже дошёл до нужной температуры, которая режится ровно столько, сколько паяешь. Положил на подставку — он за секунды остыл до idle температуры (а то и выключился совсем) — ничего не дымит, не обгорает. Поднял — пока донёс до точки — снова нагрет.

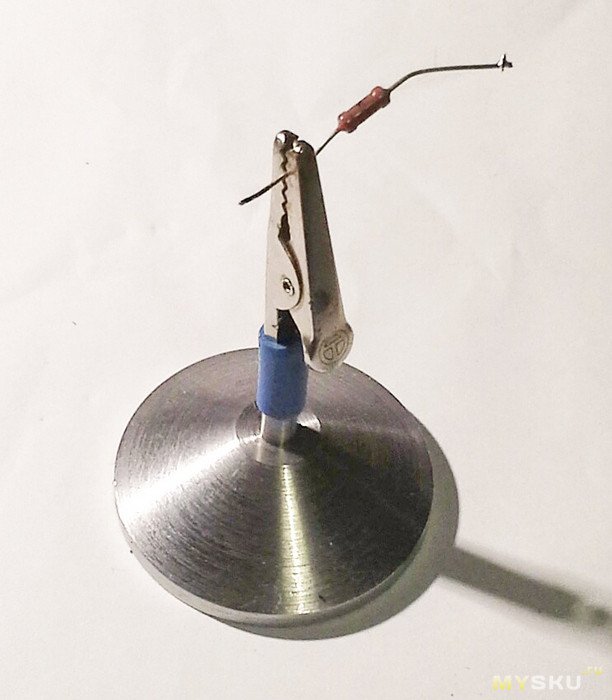

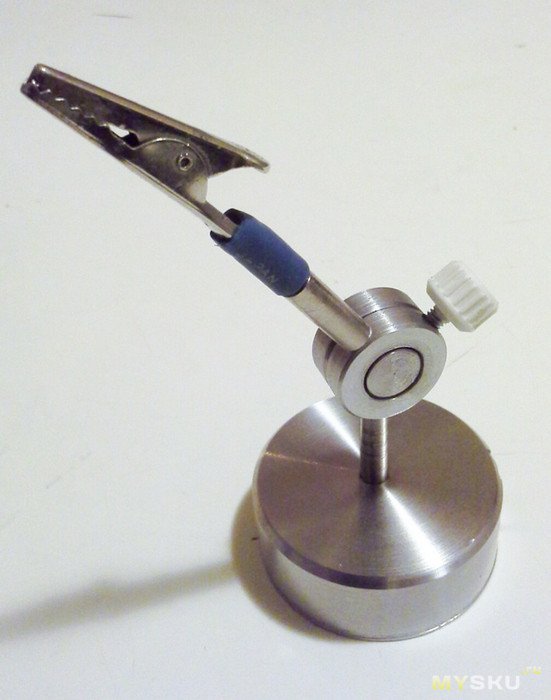

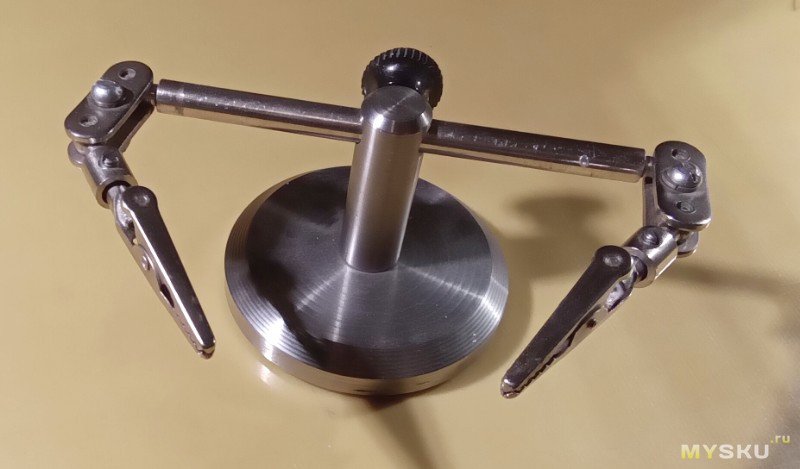

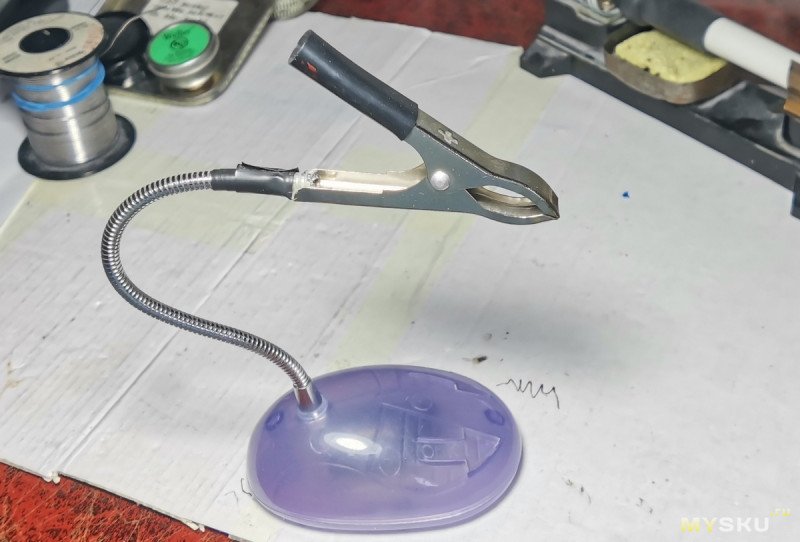

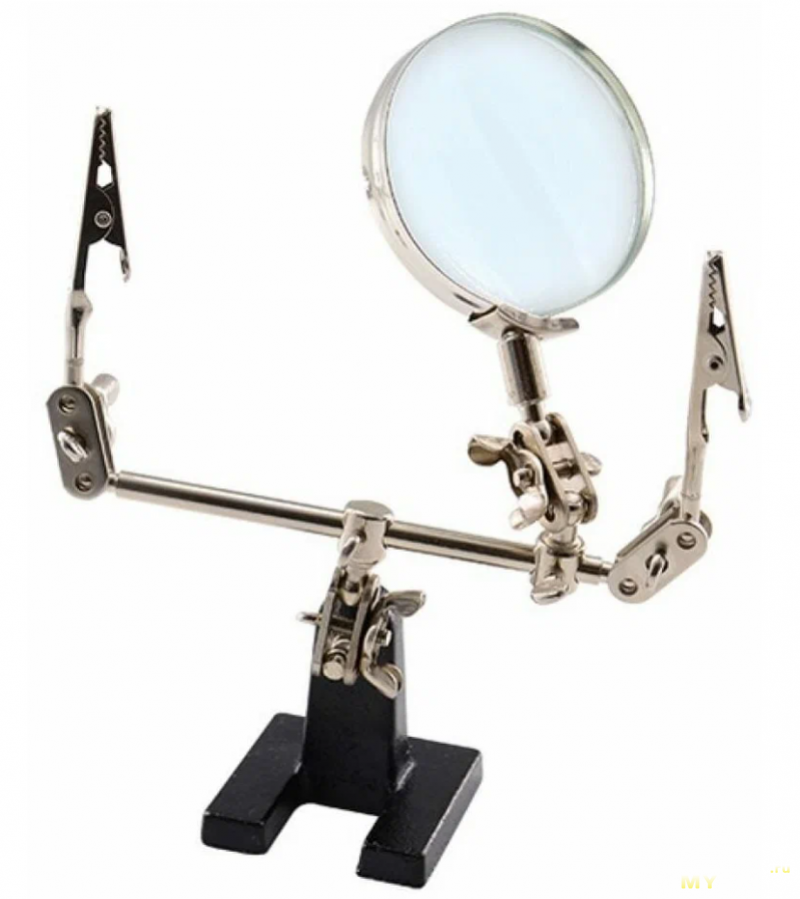

С неподвижным вертикальным крокодилом — самая часто используемая, когда надо что-то к чему-то припаять. А которая с поворотным, это одна из модификаций, способна держать даже небольшую плату.
