Комплект для сборки повербанка 20000 мАч 100 Вт на 4х21700
- Цена: $15.46 (куплен за 8.9)
- Перейти в магазин

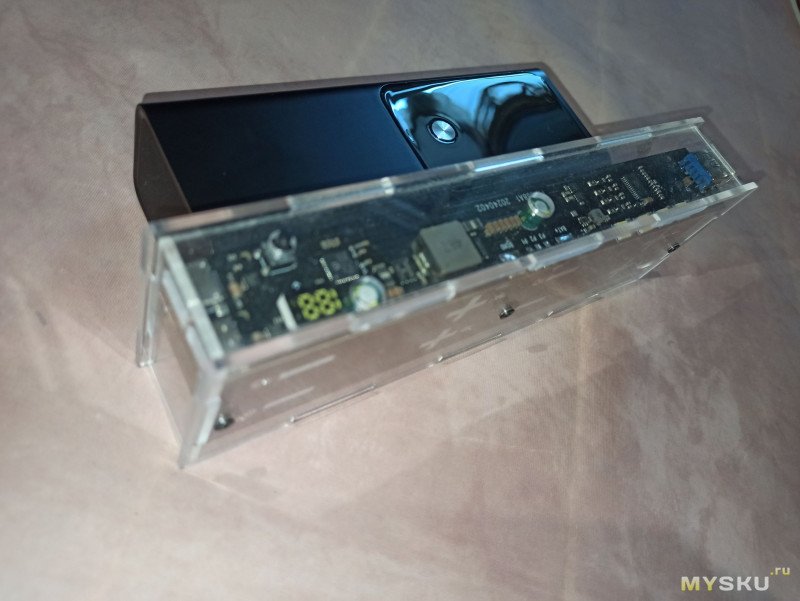

Мыши продолжают грызть кактус:) Полгода назад собрал повербанк мощностью 45 Вт для резервного питания офисного ноута. Ну как собрал — вставил аккумуляторы и скрутил корпус. Теперь понадобился еще один, и руки дошли до сборки комплекта, купленного еще зимой. Тут уже надо паять, зато обещанная мощность составляет 100 Вт
Характеристики:
Аккумуляторы: 4 шт. 21700 (в комплект не входят)
Емкость: 20000 мАч
Материал корпуса: АБС-ПВХ
Цвет: Черный
Размер: 153x55x34 мм
Заряд: 5В/3А, 9В/3А, 12В/1.5А, 10В/2.25А
Разряд:
Type-C 1: 5В/3А, 9В/3А, 15В/3А, 20В/5А
Type-C 2: 5В/3А, 9В/3А, 15В/3А, 20В/3А
USB-А: 5В/3А, 9В/2А, 12В/1.5А, 10В/2.25А

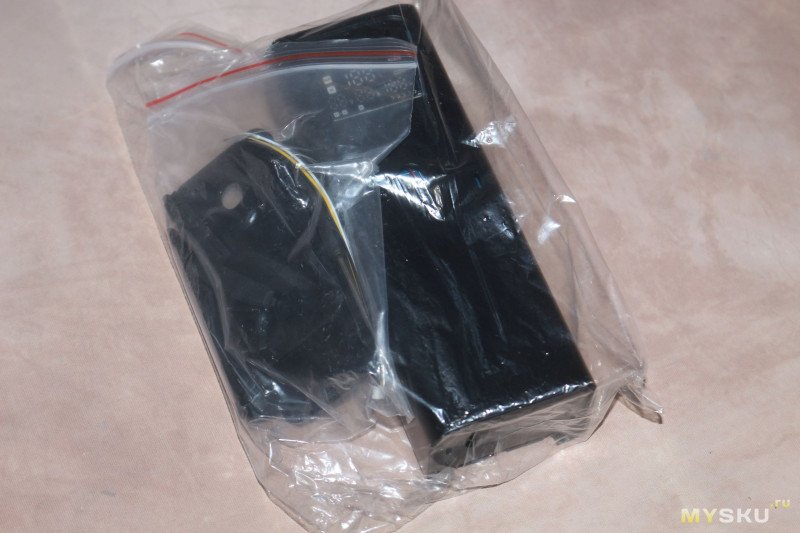

Набор чудом доехал целым в простом пупырчатом пакете.

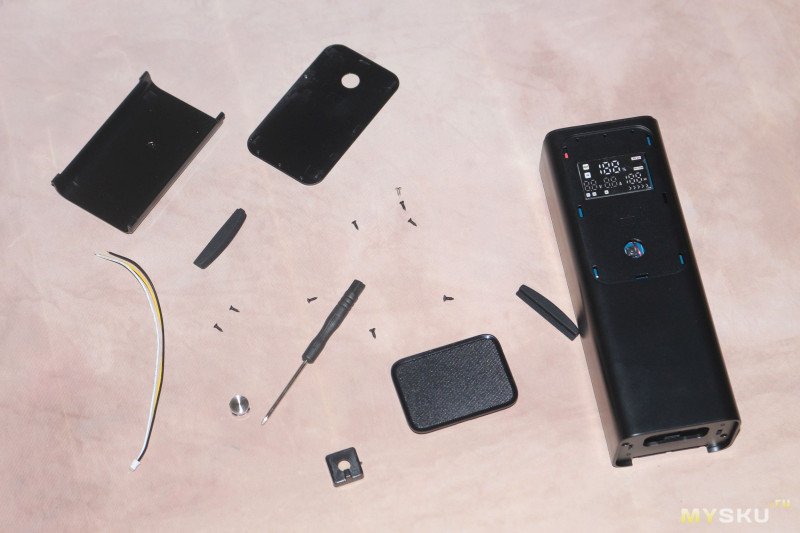

Компоненты разложены по нескольким зип-локам.

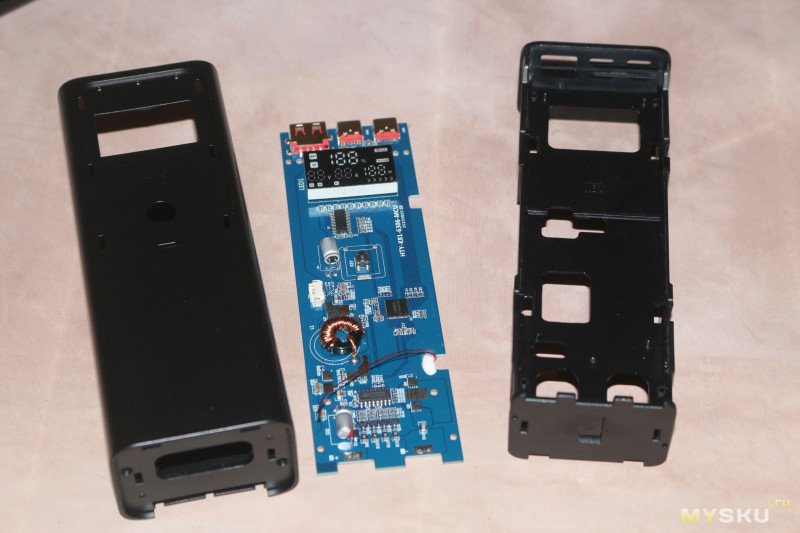

В корпусе вложен еще отсек для батарей и плата.

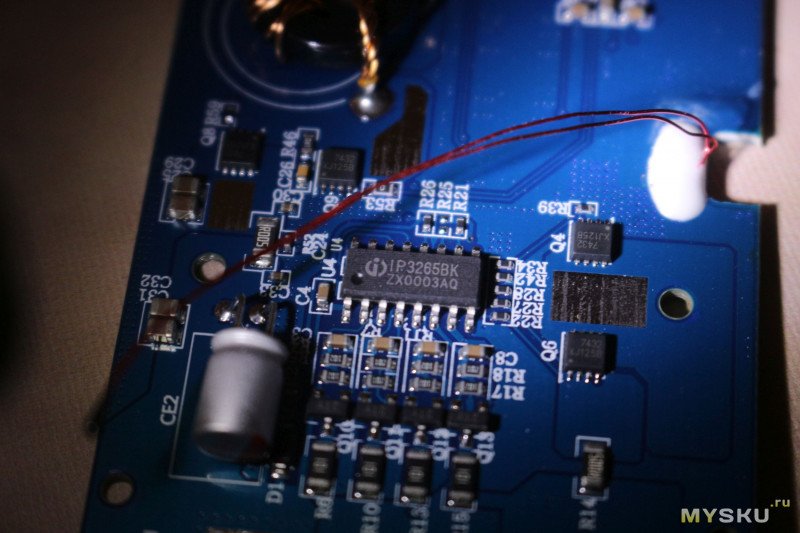

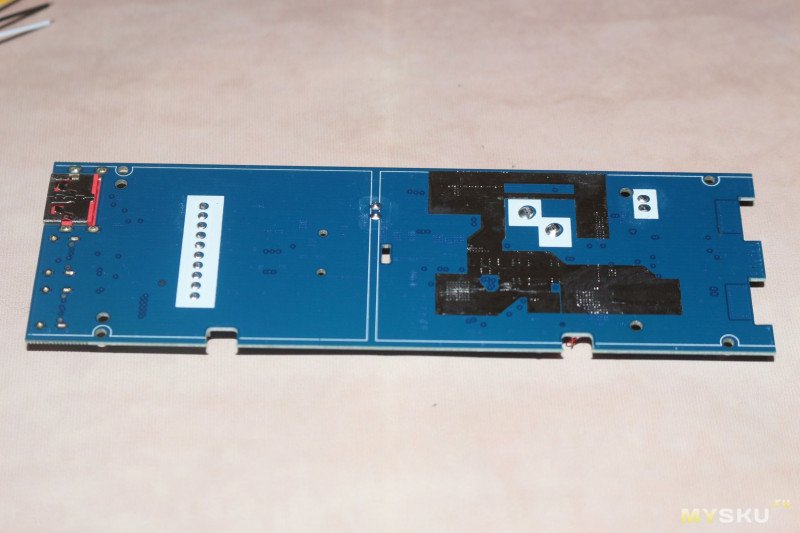

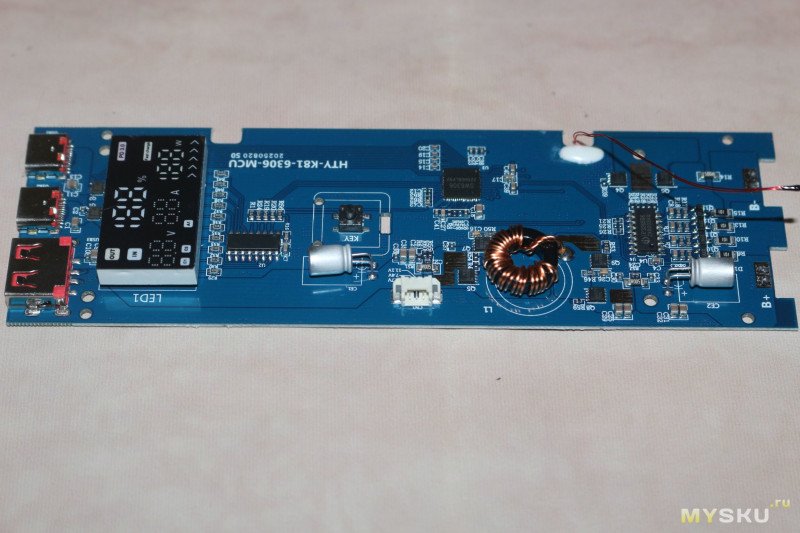

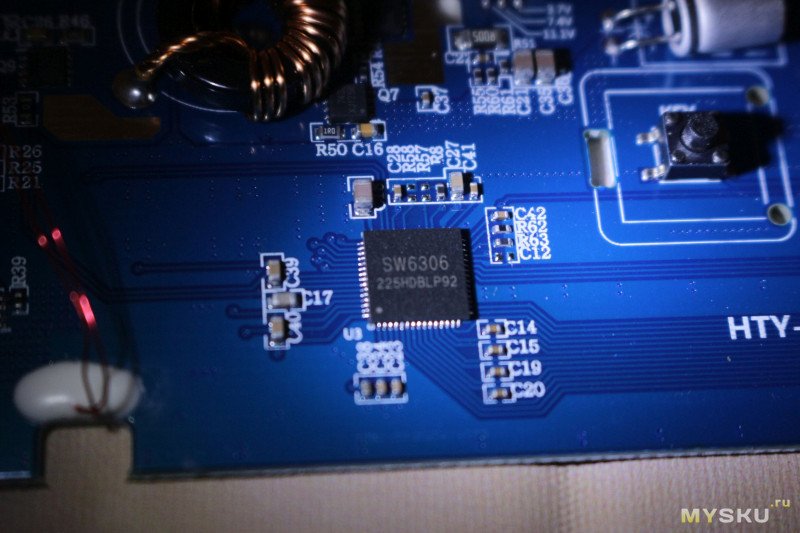

Плата собрана на контроллере SW6306. За защиту ячеек отвечает микросхема IP3265BK.

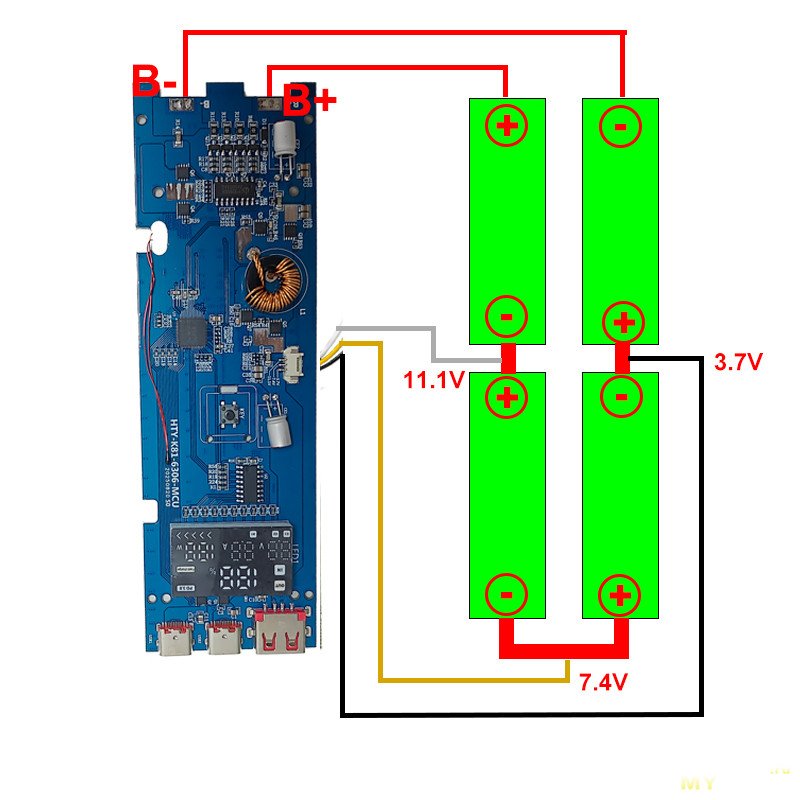

Схема подключения аккумуляторов.
На странице товара продавец дал две ссылки на видео с процессом сборки. Дублирую тут:
video.aliexpress-media.com/seller/play/5000196630297.mp4
video.aliexpress-media.com/seller/play/5000196634143.mp4

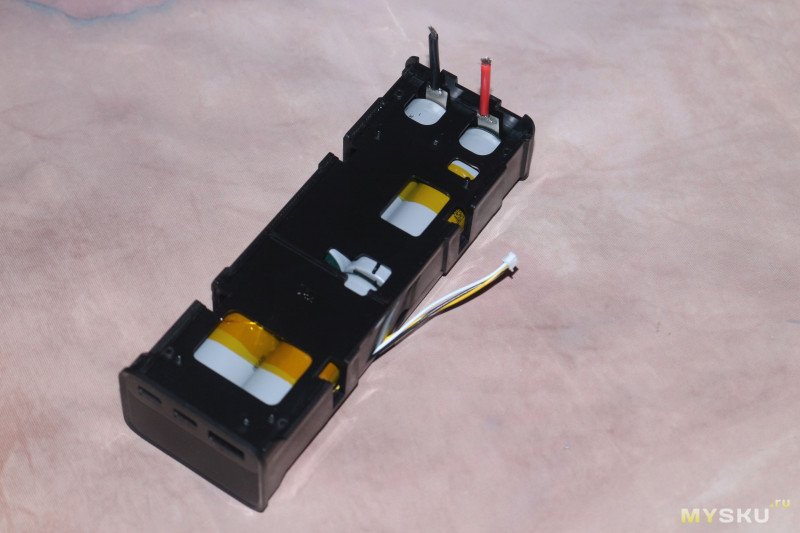

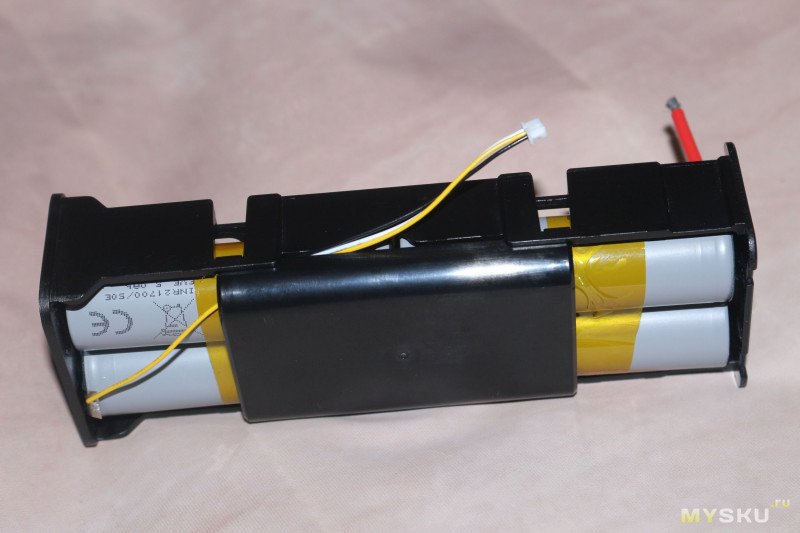

Соединенные аккумуляторы фиксируются в деке — вкладыше в основной корпус. На фото не видно термодатчика — я сначала грешным делом подумал, что он нужен для контроля температуры ячеек. Потом вернул его на плату

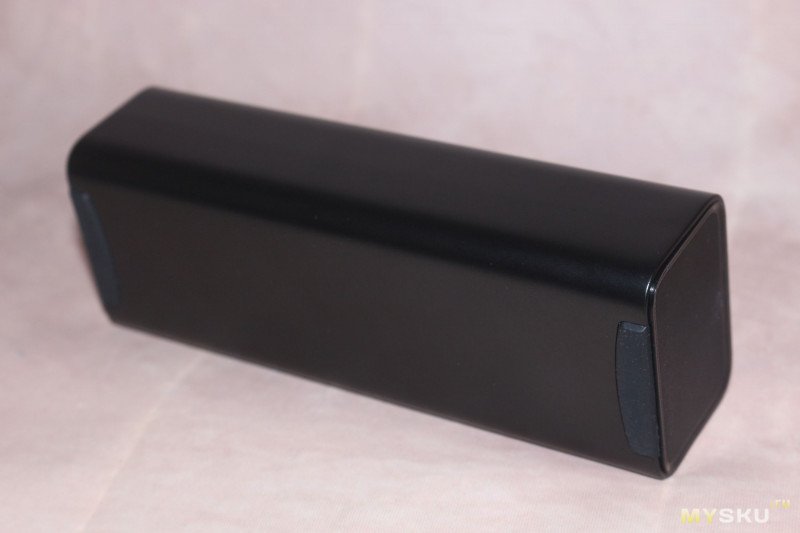

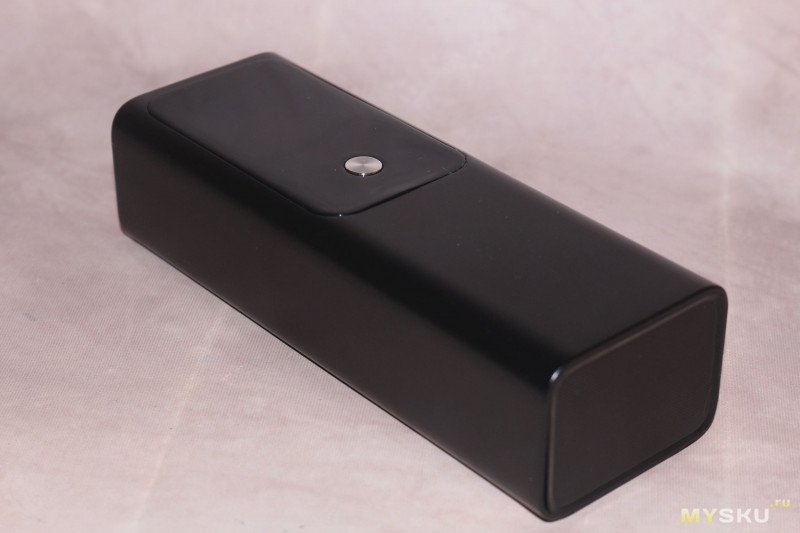

Дальше собираем это все в корпус и получается вот такой симпатичный брусок.

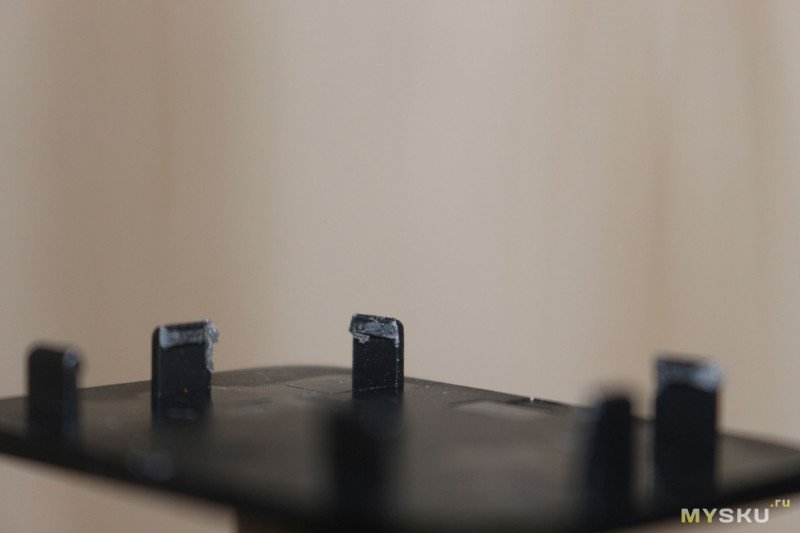

Памятуя, что коварные китайцы могут делать корпуса для повербанков, которые можно собрать только один раз, у сабжа подпилил защелки задней панели — так она и сидит достаточно надежно, и отщелкивается с небольшим усилием.

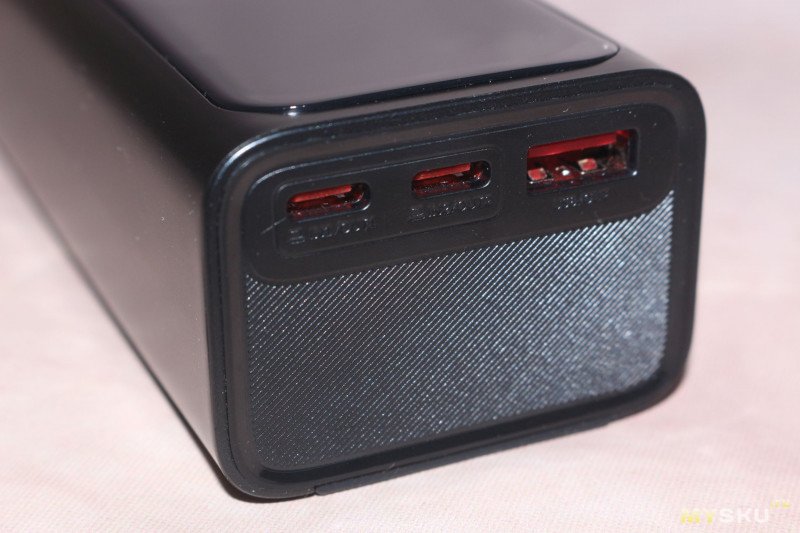

Обозревая упомянутый во вступлении 45-ваттный повербанк я сетовал на неоправданно большие габариты корпуса. Так вот здесь все значительно лучше — пустого места в корпусе меньше, нет непонятных выступов на гранях, и общие пропорции более гармоничные.
Для активации повербанка после сборки, надо его на пару секунд подключить к зарядке.

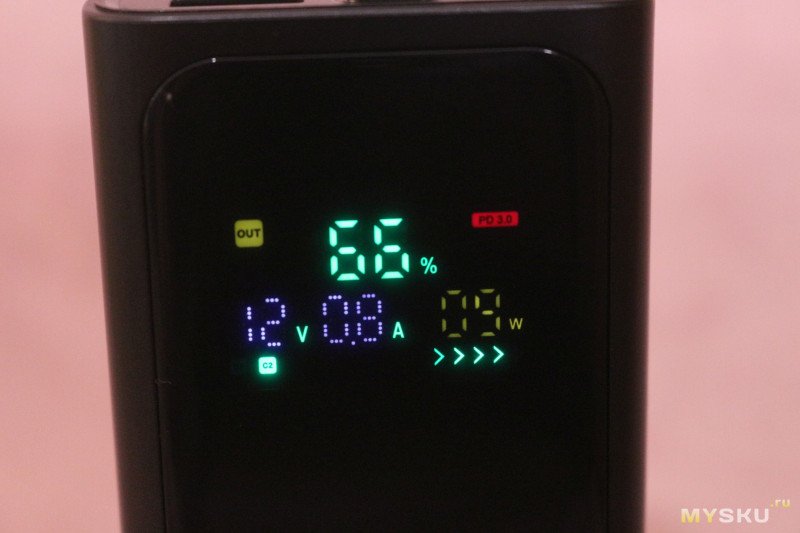

Дисплей устройства довольно информативный. Отображаются: процент заряда, текущее напряжение, ток и выдаваемая/получаемая мощность, протокол, режим работы разряд/заряд.
Что по протоколам?

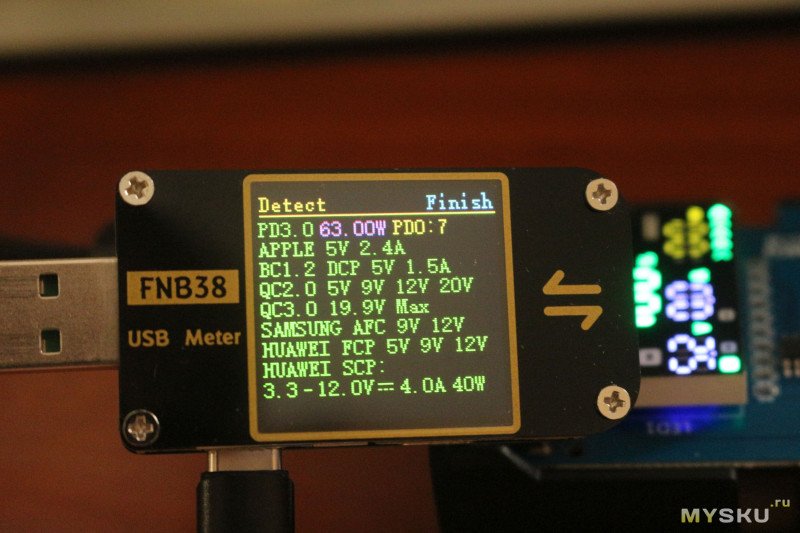

Type-C 1 и 2:

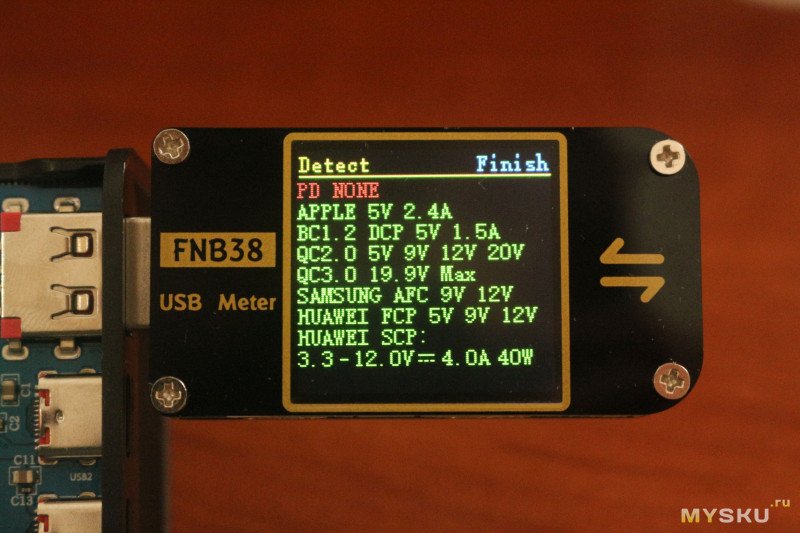

USB-A:
А мощность?

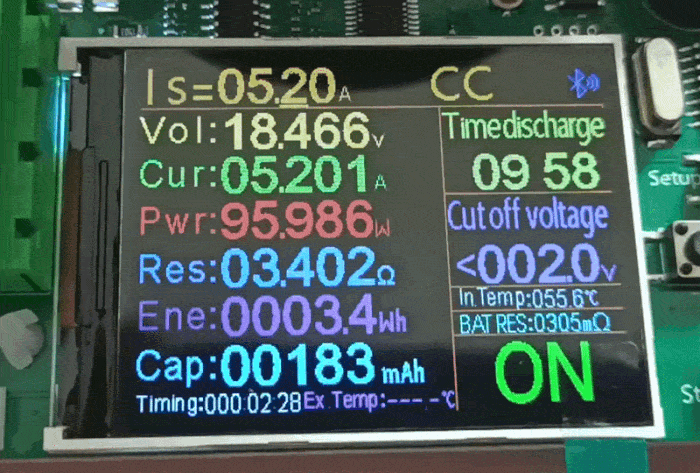

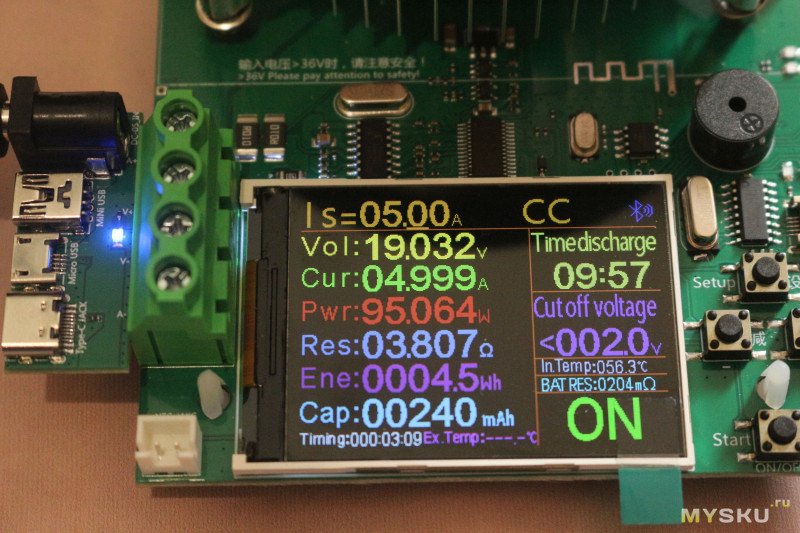

Оба Type-C держат 20 В, 5 А с небольшой просадкой, выдавая 95 Вт.
Если поднять нагрузку еще хоть на 0,2 А, напряжение начинает дико скакать до 15 В и назад.

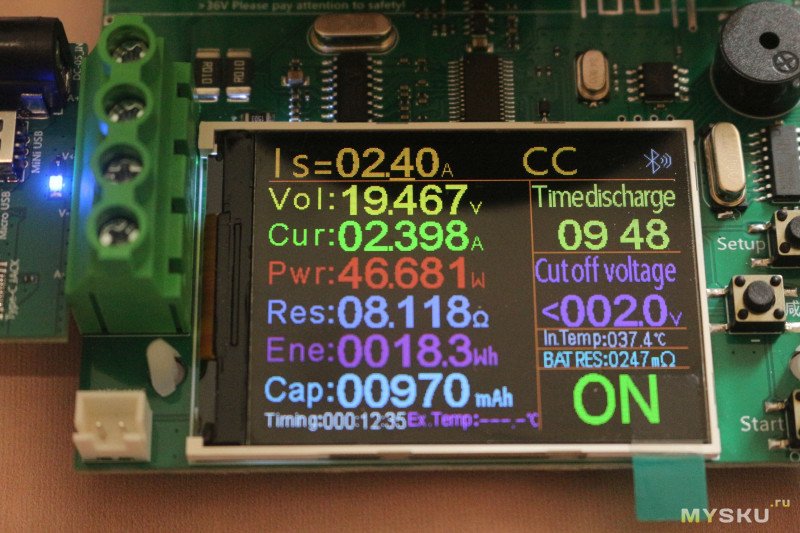

По USB-A повербанк максимум выдает 20 В, 2,4 А — 46 Вт.

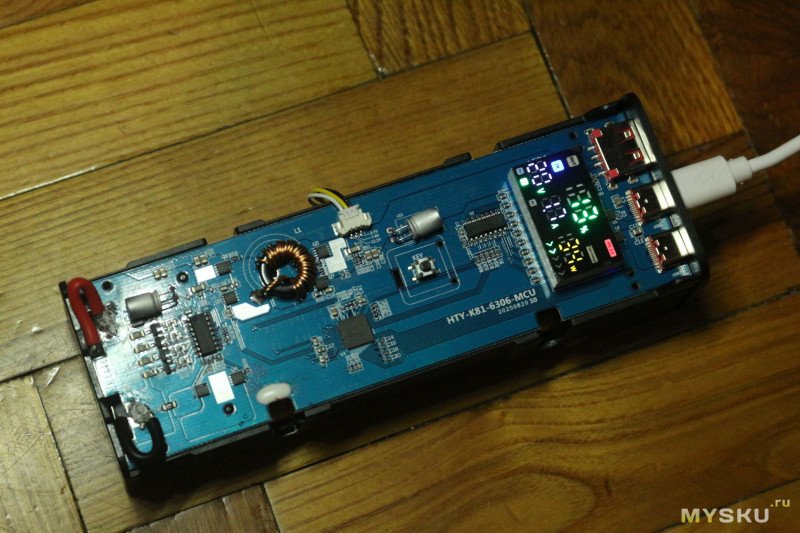

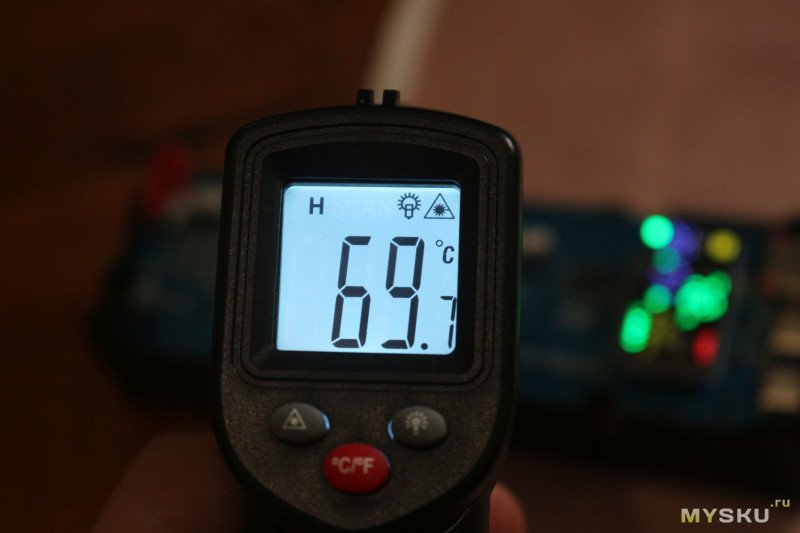

Тестирование проводил еще пока корпус был открытый, так что замерил нагрев элементов. За 10 мин работы на мощности 95 Вт микросхема нагрелась до почти 70 градусов (нагрев стабилизировался на 7-й минуте, и дальше температура не поднималась).

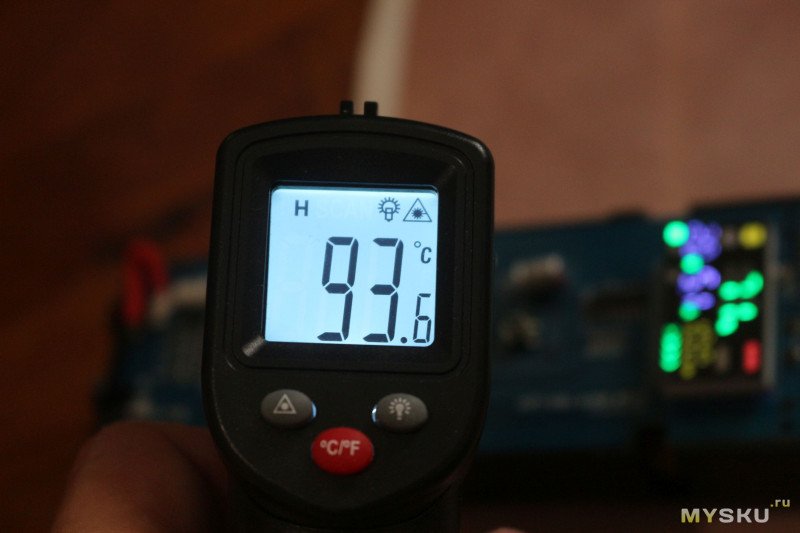

А вот в районе дросселя температура выросла до почти 94 градусов, и боюсь, что это был еще не предел. Так что долго и непрерывно гонять этот повербанк на полной мощности может быть не лучшей идеей.

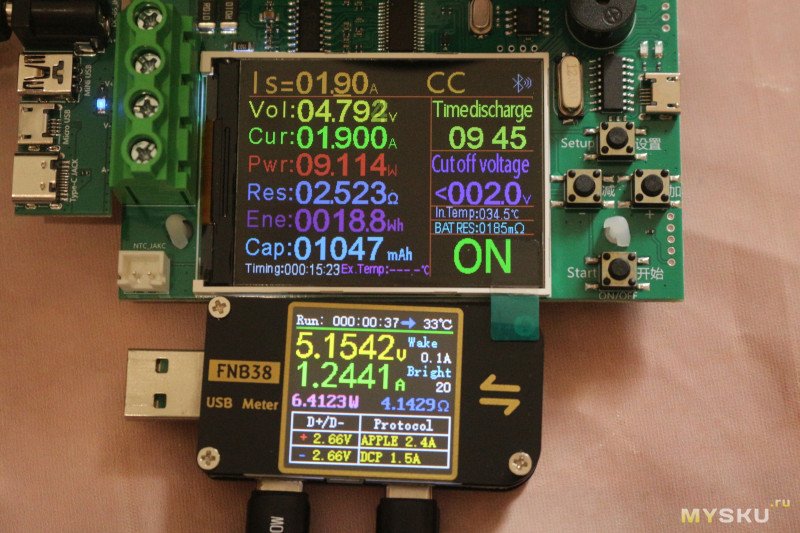

А еще при подключении двух потребителей повербанк напрочь забывает, что у него есть быстрые протоколы — выдает только 5 В и суммарно на порты можно дать нагрузку до 3,1 А

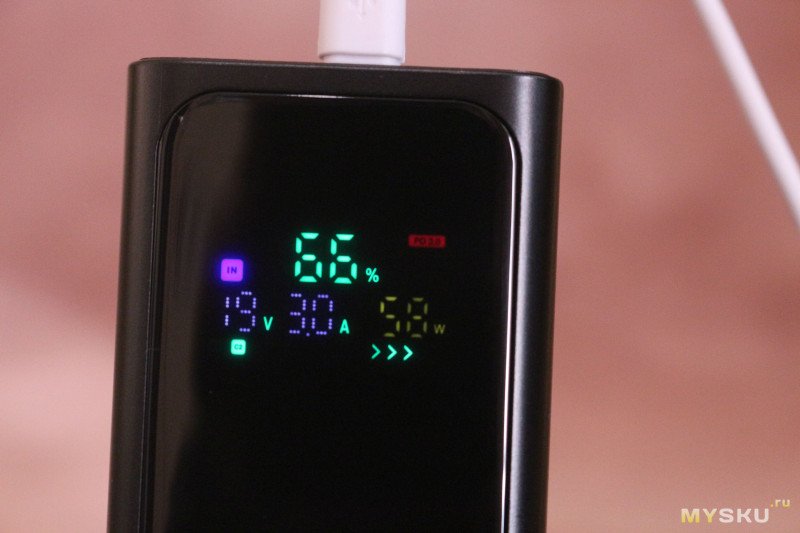

С мощностью зарядки, получился сюрприз. В характеристиках указано, что повербанк потребляет до 27 Вт. Так вот, когда после испытаний я его поставил на дозарядку от 65-ваттного БП, то он начал сосать почти на все деньги — без малого 60 Вт.
Думаю, если его полностью разряженным подключить в 100-ваттной зарядке, то он и 100 Вт будет потреблять. У меня такой зарядки нет за ненадобностью, так что проверить не могу. Да и ячейки в нем стоят не настолько высокотоковые. Так что пока придется смотреть, от какой зарядки его запитывать, а в перспективе — менять ячейки.
Замене ячеек, кстати ничто принципиально не мешает — конструкция корпуса не одноразовая.
Что в итоге. Впечатления получились неоднозначные. С одной стороны повербанк выдаёт заявленную мощность; несложен в сборке; в нем ничто не мешает дальнейшей замене ячеек; дисплей информативный; а корпус довольно симпатичный. С другой — имея три порта, адекватно он работает только с одним потребителем; а при работе на максимальной мощности компоненты сильно нагреваются. “Значительно более лучшая” скорость зарядки по сравнению с заявленной, может быть и плюсом, и минусом, зависимо от планов пользователя на устройство.
Характеристики:
Аккумуляторы: 4 шт. 21700 (в комплект не входят)
Емкость: 20000 мАч
Материал корпуса: АБС-ПВХ
Цвет: Черный
Размер: 153x55x34 мм
Заряд: 5В/3А, 9В/3А, 12В/1.5А, 10В/2.25А
Разряд:
Type-C 1: 5В/3А, 9В/3А, 15В/3А, 20В/5А
Type-C 2: 5В/3А, 9В/3А, 15В/3А, 20В/3А
USB-А: 5В/3А, 9В/2А, 12В/1.5А, 10В/2.25А
Набор чудом доехал целым в простом пупырчатом пакете.
Компоненты разложены по нескольким зип-локам.
В корпусе вложен еще отсек для батарей и плата.
Плата собрана на контроллере SW6306. За защиту ячеек отвечает микросхема IP3265BK.
Схема подключения аккумуляторов.
На странице товара продавец дал две ссылки на видео с процессом сборки. Дублирую тут:
video.aliexpress-media.com/seller/play/5000196630297.mp4
video.aliexpress-media.com/seller/play/5000196634143.mp4
Соединенные аккумуляторы фиксируются в деке — вкладыше в основной корпус. На фото не видно термодатчика — я сначала грешным делом подумал, что он нужен для контроля температуры ячеек. Потом вернул его на плату
Дальше собираем это все в корпус и получается вот такой симпатичный брусок.Памятуя, что коварные китайцы могут делать корпуса для повербанков, которые можно собрать только один раз, у сабжа подпилил защелки задней панели — так она и сидит достаточно надежно, и отщелкивается с небольшим усилием.
Обозревая упомянутый во вступлении 45-ваттный повербанк я сетовал на неоправданно большие габариты корпуса. Так вот здесь все значительно лучше — пустого места в корпусе меньше, нет непонятных выступов на гранях, и общие пропорции более гармоничные.
Для активации повербанка после сборки, надо его на пару секунд подключить к зарядке.
Дисплей устройства довольно информативный. Отображаются: процент заряда, текущее напряжение, ток и выдаваемая/получаемая мощность, протокол, режим работы разряд/заряд.
Что по протоколам?
Type-C 1 и 2:
USB-A:
А мощность?
Оба Type-C держат 20 В, 5 А с небольшой просадкой, выдавая 95 Вт.
Если поднять нагрузку еще хоть на 0,2 А, напряжение начинает дико скакать до 15 В и назад.
По USB-A повербанк максимум выдает 20 В, 2,4 А — 46 Вт.
Тестирование проводил еще пока корпус был открытый, так что замерил нагрев элементов. За 10 мин работы на мощности 95 Вт микросхема нагрелась до почти 70 градусов (нагрев стабилизировался на 7-й минуте, и дальше температура не поднималась).
А вот в районе дросселя температура выросла до почти 94 градусов, и боюсь, что это был еще не предел. Так что долго и непрерывно гонять этот повербанк на полной мощности может быть не лучшей идеей.
А еще при подключении двух потребителей повербанк напрочь забывает, что у него есть быстрые протоколы — выдает только 5 В и суммарно на порты можно дать нагрузку до 3,1 А
С мощностью зарядки, получился сюрприз. В характеристиках указано, что повербанк потребляет до 27 Вт. Так вот, когда после испытаний я его поставил на дозарядку от 65-ваттного БП, то он начал сосать почти на все деньги — без малого 60 Вт.
Думаю, если его полностью разряженным подключить в 100-ваттной зарядке, то он и 100 Вт будет потреблять. У меня такой зарядки нет за ненадобностью, так что проверить не могу. Да и ячейки в нем стоят не настолько высокотоковые. Так что пока придется смотреть, от какой зарядки его запитывать, а в перспективе — менять ячейки.
Замене ячеек, кстати ничто принципиально не мешает — конструкция корпуса не одноразовая.
Что в итоге. Впечатления получились неоднозначные. С одной стороны повербанк выдаёт заявленную мощность; несложен в сборке; в нем ничто не мешает дальнейшей замене ячеек; дисплей информативный; а корпус довольно симпатичный. С другой — имея три порта, адекватно он работает только с одним потребителем; а при работе на максимальной мощности компоненты сильно нагреваются. “Значительно более лучшая” скорость зарядки по сравнению с заявленной, может быть и плюсом, и минусом, зависимо от планов пользователя на устройство.
Самые обсуждаемые обзоры
И — да, 60 ватт нормально берёт при зарядке, 100 нет в хозяйстве, чтобы проверить.
Но с учётом что версии с АКБ и без отличались на пару сотен по цене, то норм.
Он не может заряжаться 100 ватт, берет только 60 и то не долго
Pmax задаётся конкретными номиналами:
33k — 100W（только с кабелями E-MARK）
27k — 65W（только с кабелями E-MARK）
18k — 60W
13k — 45W
9.1k — 35W
6.2k — 30W
3.6k — 27W
У меня его изначально не стояло вобще, я поставил 33 кОм, ничего не изменилось, на вход максимум 60Вт, на выход с паяльником 100Вт отдаёт. Причём у меня есть 140Вт плата зарядки на SW3538, я к ней монитор прикрутил, она также 60Вт заряжает этот повербанк и пишет протокол QC2, хотя обе платы поддерживают QC3.0 и PD3.0.

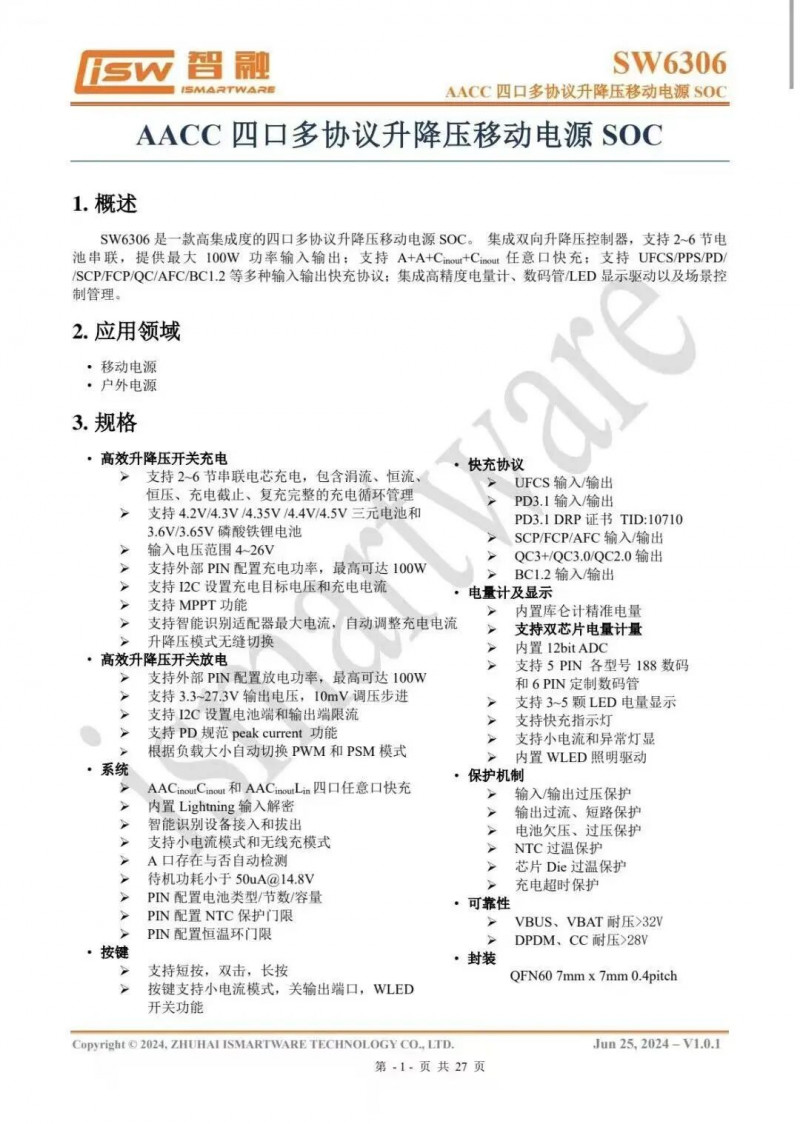

Fcap задаётся резисторм, и рассчитывается по формуле Ёмк(1банки)=Rfcap х 0.8. В даташите написано о пддержке от 2000мАч до 25000мАч. Есть табличка со «стандартными» значеничями:
6.2k — 5000mAh
12.4k — 10000mAh
18.7k — 15000mAh
24.9k — 20000mAh
30.9k — 25000mAh
При этом с резисторами ниже 10кОм плата не заводится, адекватно показывает процент заряда при 12кОм, а если ставить больше, то даже при напряжении 3.6В на каждой банке показывает 0%.
Скорее всего это или брак, или китайская копия китайского же чипа )) На перемаркировку не похоже.

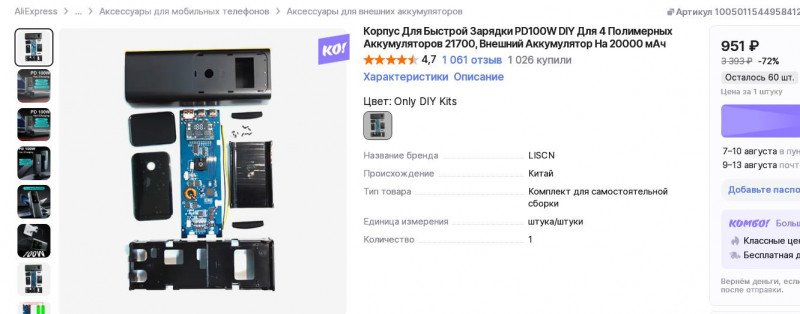

тут на 1000р дешевле
если напряжения выхода отличается от напряжения АКБ
:)
Один нюанс — надо сразу озаботиться прилично выглядящей наклейкой с ТТХ, включая обязательно энергоёмкость в ватт-часах (не более 100). Иначе могут в самолёт не пустить с ним, новые правила с весны.
