Футорки и их применение для ремонта мебели

- Цена: от 7,7 byn (примерно $2.5) за 20 штук
- Перейти в магазин
Думаю, многие сталкивались с вырванными петлями на шкафах. Попробуем восстановить это дело быстро и надежно.
Данные метизы бывают очень разных размеров, в обзоре будет три вида — с внутренней резьбой М6 куплены на озоне по ссылке в шапке, а М4 и М5 — на вайлдберрис
Они немного разные, М4 и М5 имеют желтое покрытие, что мне не очень нравится, но это были самые дешевые на тот момент варианты, да и с другой стороны — их и видно-то не будет.
Внешний вид. Под разным ракурсом и с немного разным освещением


Размеры свёл в табличку. Диаметр сверла подбирал экспериментально, в зависимости от материала вероятно можно взять на 0.5мм меньше. Но это не точно.

Засверливаемся и закручиваемся.

Так себе результат, нужно зенковать. Впрочем, выступают шляпки в пределах 0.5мм, так что страдает больше эстетика из-за поднятого ламинирующего слоя.
Берем зенковку

Снимаем фасочки и закручиваемся.

Я к сожалению для М5 снял маловатую фаску, а добавил слишком сильно. Но даже в этом случае результат весьма хорош:

Как я уже писал выше — если применять данные футорки для ремонта петель — то с зенкованием можно не заморачиваться, петля отлично закрывает все дефекты и саму футорку.

Главное тут правильно рассчитать длину винтов — толщина уха петли порядка 4мм, в футорке резьба начинается не сразу, а после шестигранника, глубина которого порядка 3мм. Итого имеем 7мм до резьбы, ну и сама резьба имеет длину на 4мм короче футорки, то есть 6 / 6 / 9мм. Футорки М6 для стандартных петель не очень подходят, ИМХО лучше всего М4. соответственно, итого винты нужны длиной порядка 13мм. Не забываем что у потайных шляпка входит в длину.
Наверняка возникнет вопрос о прочности данных метизов. На озоне заявлено 4.8, то есть это вообще говоря пластилин, если вы крутили конфирмат — плюс-минус то же самое. Но при этом если крутить аккуратно то можно даже несколько раз выкрутить-закрутить без каких-то серьёзных повреждений — верхний ряд, который без зенковки, я закрутил и выкрутил по три раза, два из которых — в свежепросверленное отверстие.
Ну и теперь так сказать боевое крещение. Едем к любимой тёще, наблюдаем трагедию — петли крепились не шурупами, а евровинтами, которые выдраны уже с мясом. Сверлим/зенкуем/вкручиваем футорки, прикручиваем петли, радуемся. Правда. запоздало пришла мысль что можно было попробовать немного сместить отверстия на одной петле, а то там такого было понасверлено, что одну из петель пришлось прикрутить на один винт

если резюмировать — то в целом на мой взгляд идеальное решение для восстановления резьбы в дереве
Данные метизы бывают очень разных размеров, в обзоре будет три вида — с внутренней резьбой М6 куплены на озоне по ссылке в шапке, а М4 и М5 — на вайлдберрис
Они немного разные, М4 и М5 имеют желтое покрытие, что мне не очень нравится, но это были самые дешевые на тот момент варианты, да и с другой стороны — их и видно-то не будет.
Внешний вид. Под разным ракурсом и с немного разным освещением


Размеры свёл в табличку. Диаметр сверла подбирал экспериментально, в зависимости от материала вероятно можно взять на 0.5мм меньше. Но это не точно.

Засверливаемся и закручиваемся.

Так себе результат, нужно зенковать. Впрочем, выступают шляпки в пределах 0.5мм, так что страдает больше эстетика из-за поднятого ламинирующего слоя.
Берем зенковку

Снимаем фасочки и закручиваемся.

Я к сожалению для М5 снял маловатую фаску, а добавил слишком сильно. Но даже в этом случае результат весьма хорош:

Как я уже писал выше — если применять данные футорки для ремонта петель — то с зенкованием можно не заморачиваться, петля отлично закрывает все дефекты и саму футорку.

Главное тут правильно рассчитать длину винтов — толщина уха петли порядка 4мм, в футорке резьба начинается не сразу, а после шестигранника, глубина которого порядка 3мм. Итого имеем 7мм до резьбы, ну и сама резьба имеет длину на 4мм короче футорки, то есть 6 / 6 / 9мм. Футорки М6 для стандартных петель не очень подходят, ИМХО лучше всего М4. соответственно, итого винты нужны длиной порядка 13мм. Не забываем что у потайных шляпка входит в длину.
Наверняка возникнет вопрос о прочности данных метизов. На озоне заявлено 4.8, то есть это вообще говоря пластилин, если вы крутили конфирмат — плюс-минус то же самое. Но при этом если крутить аккуратно то можно даже несколько раз выкрутить-закрутить без каких-то серьёзных повреждений — верхний ряд, который без зенковки, я закрутил и выкрутил по три раза, два из которых — в свежепросверленное отверстие.
Ну и теперь так сказать боевое крещение. Едем к любимой тёще, наблюдаем трагедию — петли крепились не шурупами, а евровинтами, которые выдраны уже с мясом. Сверлим/зенкуем/вкручиваем футорки, прикручиваем петли, радуемся. Правда. запоздало пришла мысль что можно было попробовать немного сместить отверстия на одной петле, а то там такого было понасверлено, что одну из петель пришлось прикрутить на один винт

если резюмировать — то в целом на мой взгляд идеальное решение для восстановления резьбы в дереве
Самые обсуждаемые обзоры
+44 |
1318
48
|
+36 |
2280
57
|
А намешав со стружкой, то и в совсем разбитое можно пристроить. Да, не несущий винт будет, но подсобие к живому.
Пакетик с мелкими опилками с тех пор лежит прямо в коробке с эпоксидкой. Работает как оберег — лет десять лежит, не расходуется )))
Но в общем понятия ДСП, надежность и ремонтопригодность не сочетаются. Если шурупы вырывает, лучше вообще на их места вклеить вставку из твердого дерева.
подсмотрел у знакомого, который занимается всякими деревянными фиговинами.
либо клей Титан (iTitani) — таким плитку ПВХ клеят.
когда высыхает очень прочное соединение получается.
Но надо брать обычную эпоксидку, не пятиминутную. И разбавленная твердеет примерно вдвое дольше.
Быстро и очень прочно.
Можно и зубочисток побольше напихать, их и срезать проще чем цельный чопик.
Тут же — вжух и готово.
Но делать поперечную пробку — то еще занятие, стоит ли таких стараний мебель из дсп — другой вопрос.
Такое стоит делать, если мебели уже лет 60 и она начинает иметь какую-никакую ценность, хоть и из дсп.
Дерева на фото не найдено) Хотя для ЛДСП тоже нормальная тема

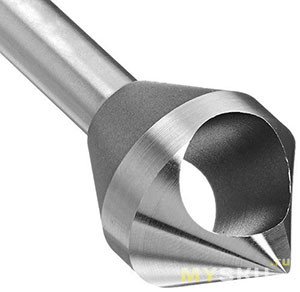

Чтобы делать аккуратно, лучше конечно иметь набор зенковок метрических размеров. Тогда даже если и засверлиться, снимется цилиндр, а не конус. Есть такие и с миллиметровым шагом, но не особо понимаю зачем если у метриеческих метизов размеры ни разу не миллиметровые.
Denzel 72313 я недавно взял, но думаю такие и у китайцев и любого бренда есть.

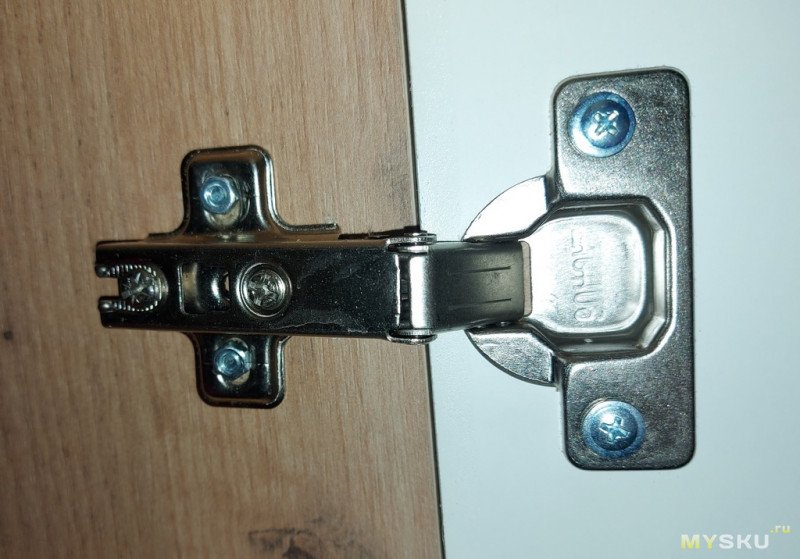

На кухне так шкафы сделал. Все равно стоят впритык друг к другу, и с боков винты не видно. Ну а для эстетов найдутся способы замаскировать шляпки винтов.

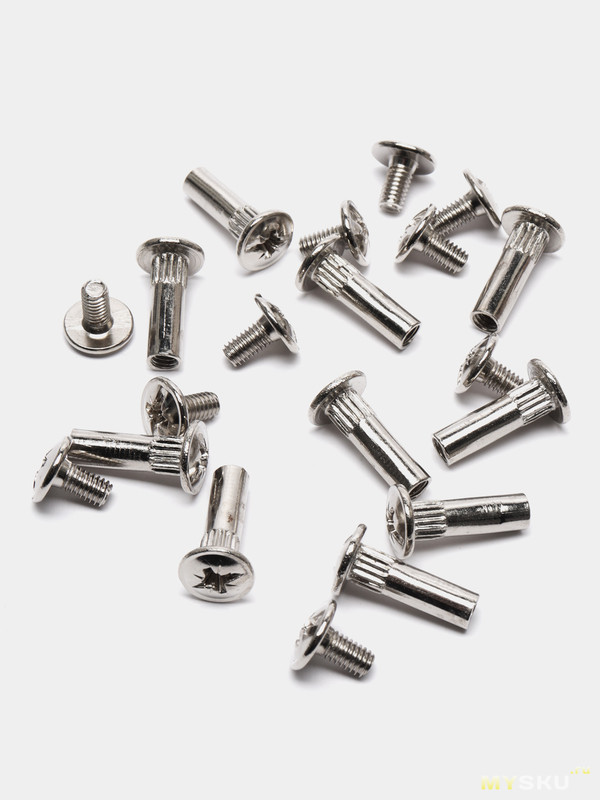

Или же их можно наковырять с сувенирных отрывных календарей, ими блоки листов соединяются.

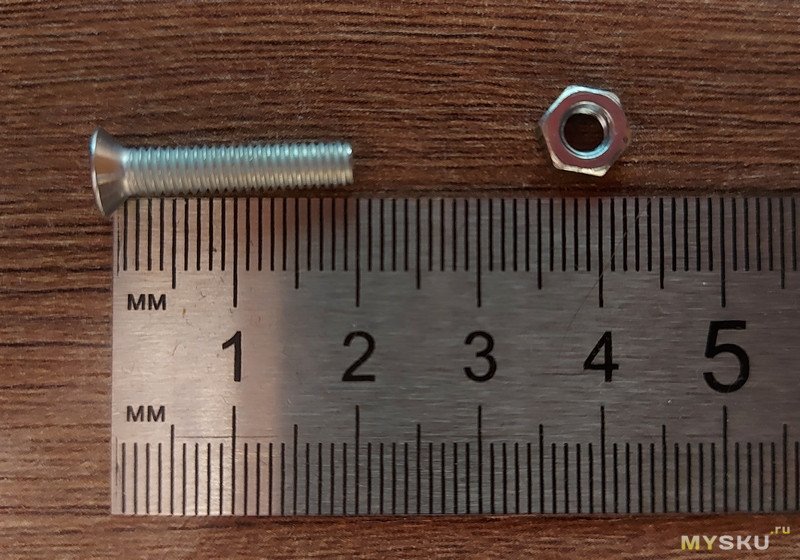

Если шкафы впритык, как на кухне, или саморезы постоянно вырывает ввиду больших усилий на крепеже — сквозные винты с усовыми гайками. Последнее это кухонный мягкий уголок с открывающимися сидушками на подпружиненных механизмах, крепления которых постоянно вырывало. Вначале ещё погнуло сами механизмы, удалось подобрать более качественные.

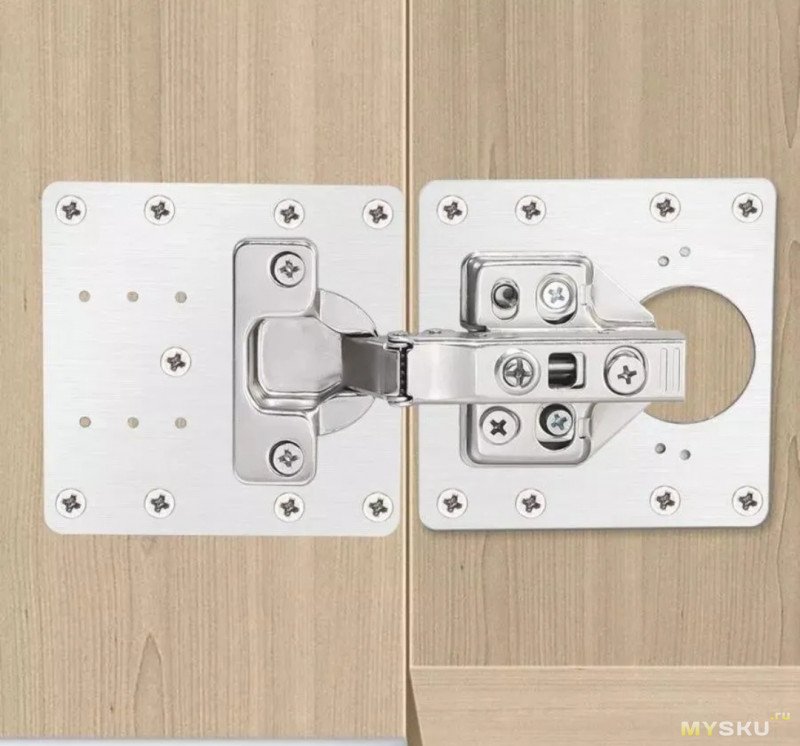

Как-то у товарища пришлось подобный ремонт делать, вырезал пластины из тонкого металла. До сих пор всё работает.

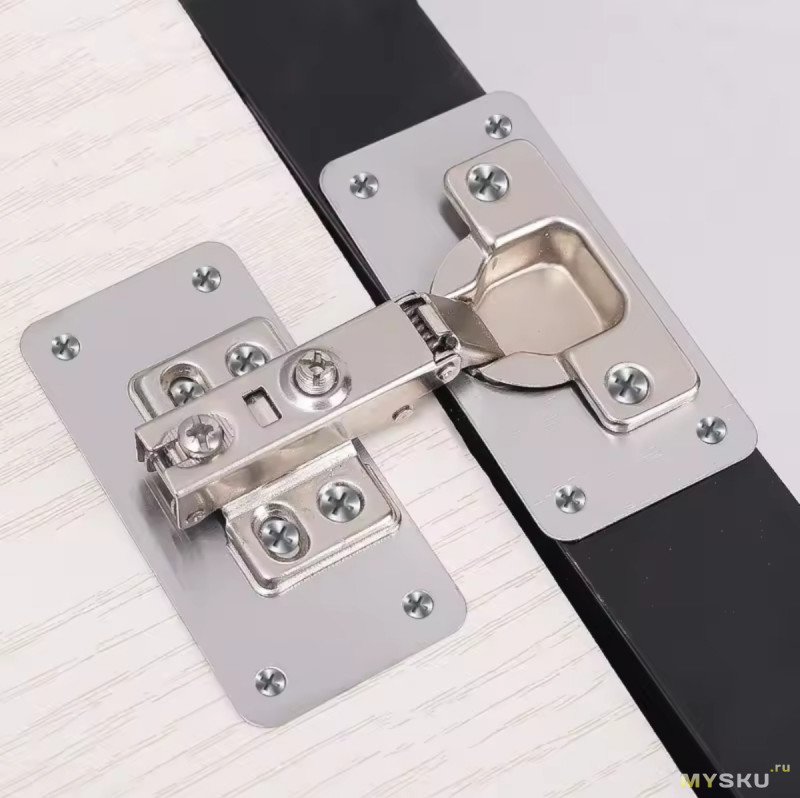

А тут недавно мне Али подбросил в рекомендации, оказывается китайцы уже в теме и клепают подобные пластины всех цветов и размеров ツ
www.ozon.ru/product/remontnaya-plastina-petli-dveri-shkafa-iz-nerzhaveyushchey-stali-1pary-1913948680/
не дёшево пара 130-160р
или 6 но одной части

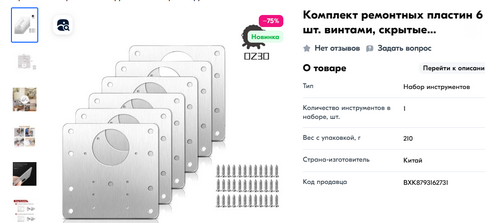

www.ozon.ru/product/komplekt-remontnyh-plastin-6-sht-vintami-skrytye-kronshteyny-sovmestim-s-remonta-dvernyh-petel-2027238661/
за 215р
Можно, в теории, 12 шарниров отремонтировать ;-)

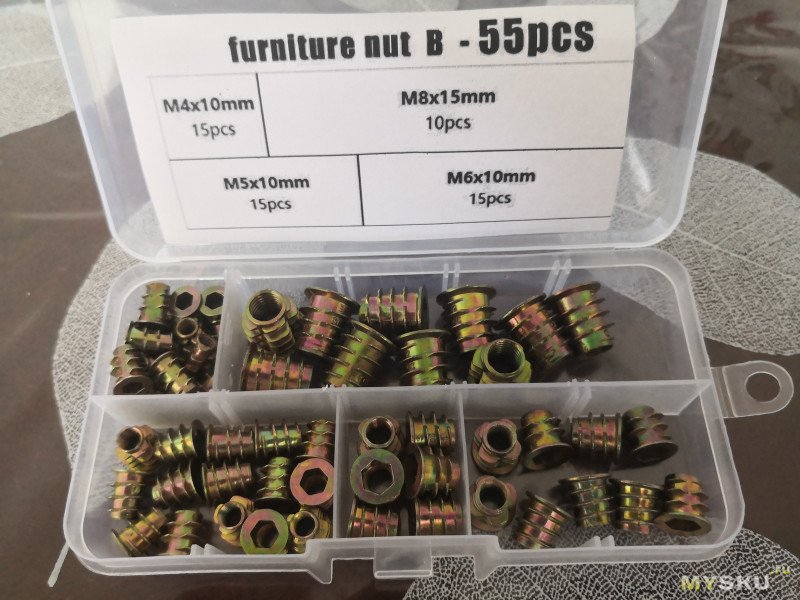

Вот эти футорки я использовал только для ножек, но никогда в голову не приходило использовать для петлей.
Что мне нравится и что я использую в случае смерти петель — пластиковые втулки под «евровинт». Я их в своё время где-то набрал (кажись в Икее), сильно выручают. Сейчас бы, имея 3д-принтер, в случае необходимости напечатал бы сам — как под шуруп, так и под евровинт.
з.ы. Металлические пластины как по мне уже эребор.
Точно так же и зубочистки вклеенные клеем вида «ПВА офисный», нормально держаться не будут. Вклеенные на эпоксидку — хрен выдерешь. Я не призываю так делать, просто основная проблема, это неправильно выбранный клей.
Крутить футорки шестигранником — тоже не бог весть инструмент.
и да, по скорости доставки что пластины, что футорки — примерно то на то
Второй стол — с дубовой столешницей толщиной 40 мм, на ножках из металлопрофиля. Но тут футорки покупал под винт М8.
Короткие шурупы в ДСП — в любом случае не для сильно нагруженных и ответственных.
