Набор резьбовых заклепок YATO и ремонт компьютерного стула

Повредилась резьба, а нарезать новую большего диаметра невозможно? Или перед вами слишком тонкая деталь, в которой для резьбы попросту не хватит слоя металла, а установить гайку с обратной стороны мешает сама конструкция? В таких случаях на помощь могут прийти резьбовые заклепки – небольшие, но эффективные элементы крепежа, которые создадут прочную точку опоры даже там, где материал слишком тонок для уверенности. И сегодня как раз пойдёт речь о наборе таких заклепок – и о том, как с их помощью можно починить, например, компьютерный стул.

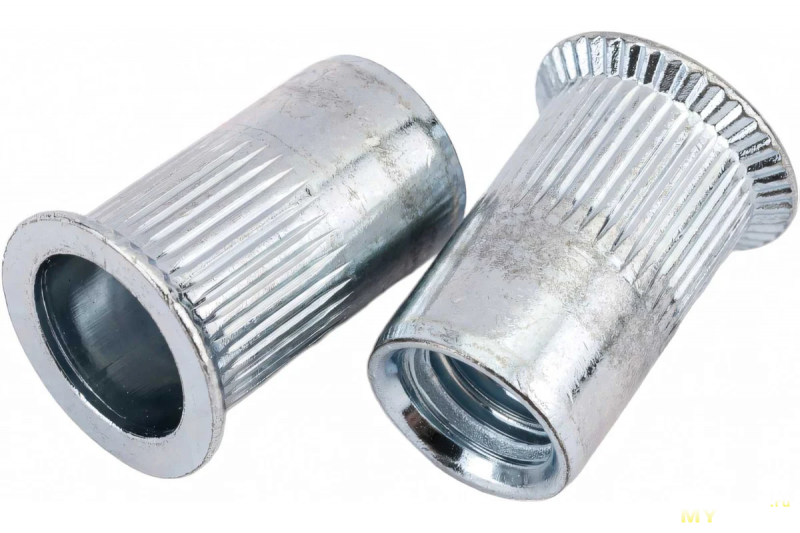

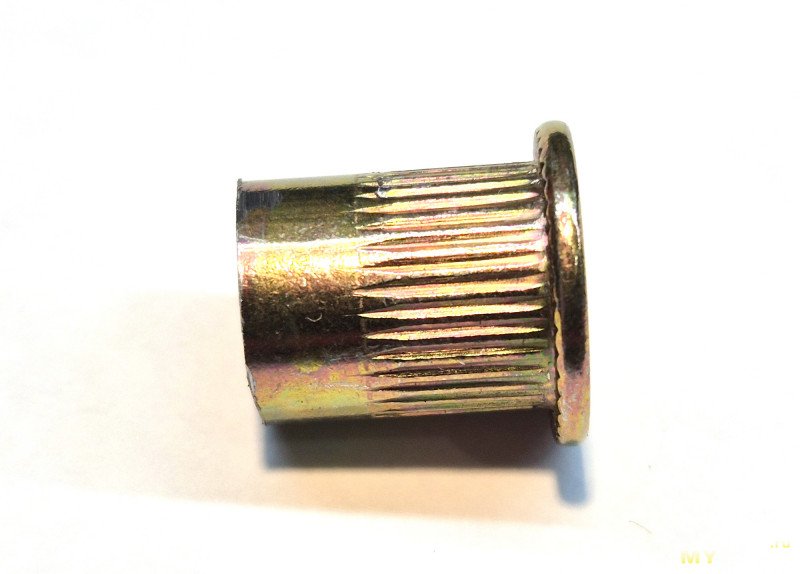

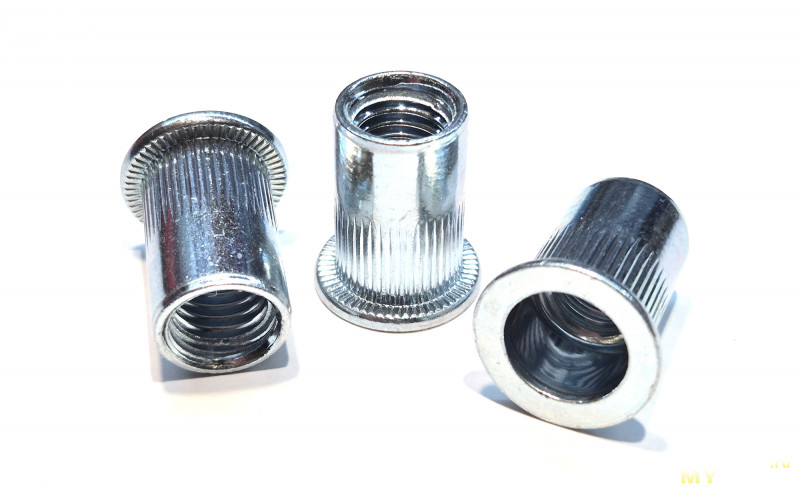

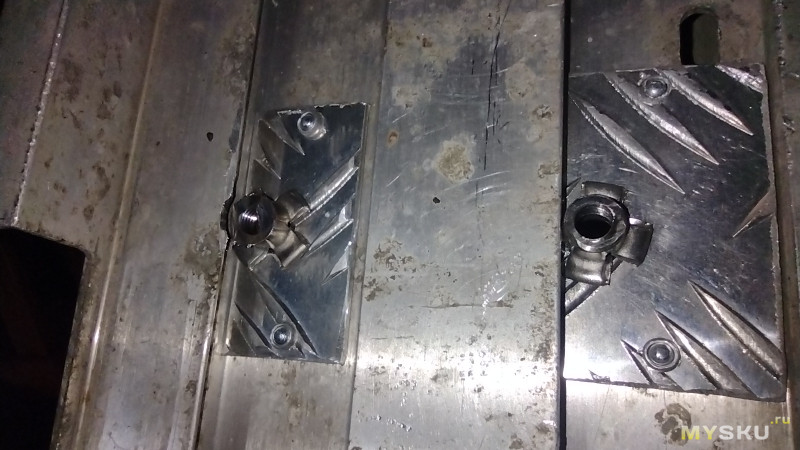

Резьбовые заклепки представляют собой втулку с небольшим фланцем с одной стороны и внутренней резьбой, выполненной примерно на половину длины втулки с другой стороны. По сути, они похожи на обычные заклепки, только у них внутри резьба:


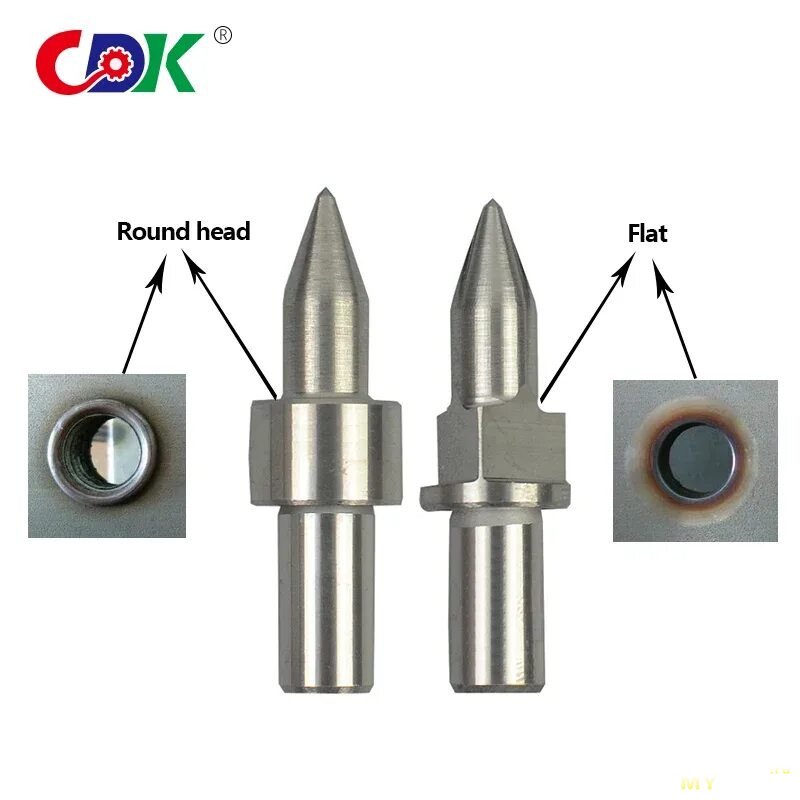

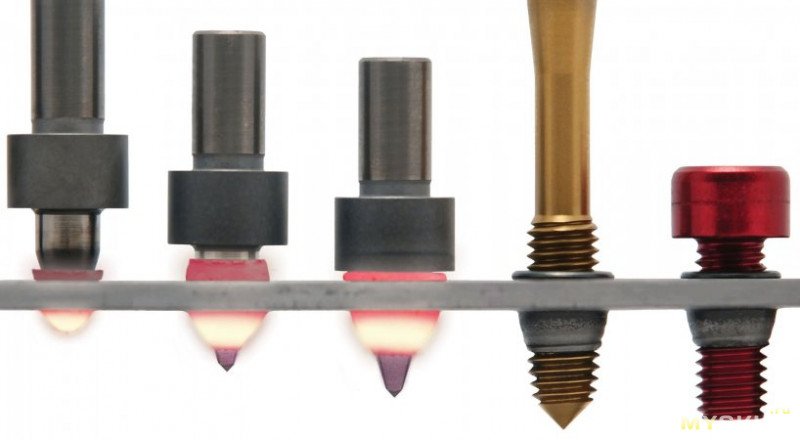

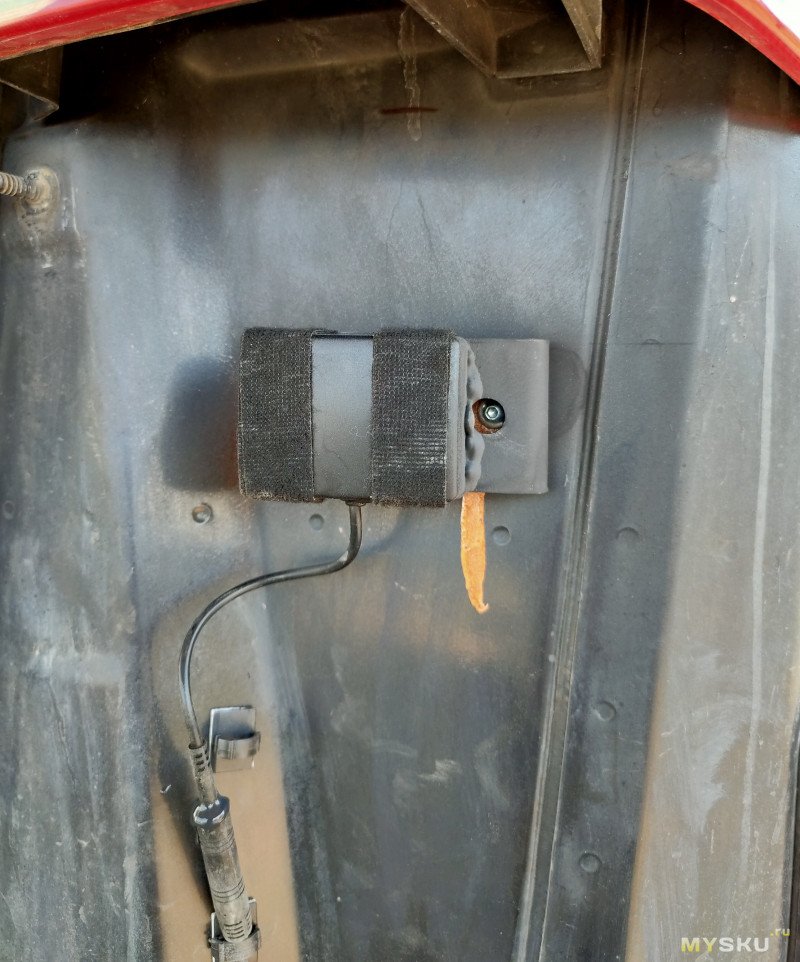

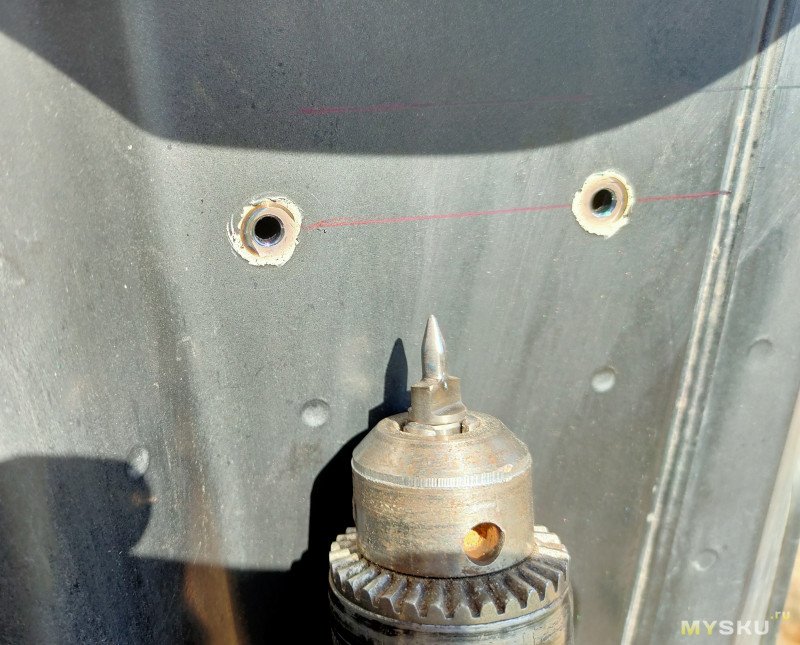

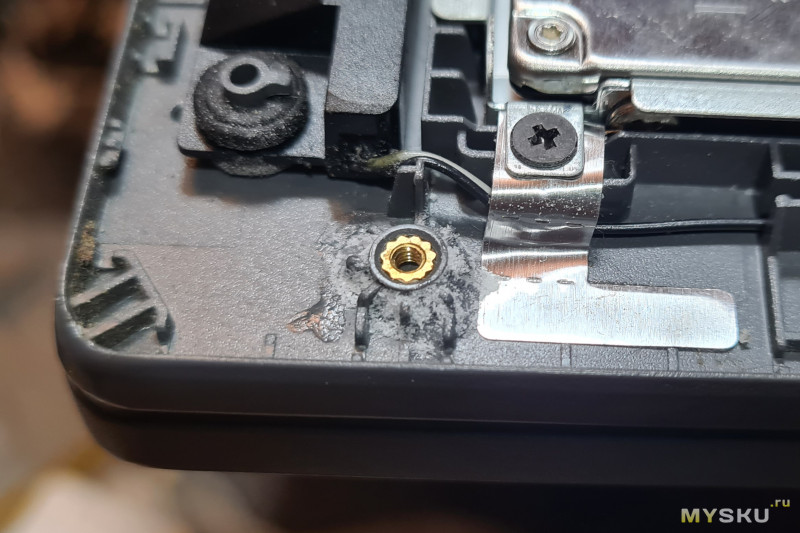

Они применяются там, где необходимо создать достаточно прочное резьбовое соединение, однако нарезать полноценную резьбу нельзя, например, из-за небольшой толщины металла. Также их можно применять для ремонта поврежденной резьбы, если использовать резьбу большего диаметра возможности нет.

Алгоритм установки резьбовой заклепки прост:

1. Просверлить отверстие нужного диаметра (зависит от требуемого размера резьбы, но всегда больше него).
2. Накрутить заклепку на специальный инструмент (заклепочник).
3. Вставить заклепку в отверстие.
4. С помощью инструмента расплющить заклепку с обратной стороны детали.
5. Выкрутить заклепочник и далее использовать резьбу по назначению.

Приобрести резьбовые заклепки можно поштучно практически в любом магазине метизов или можно сделать как я – взять сразу набор, чтобы было:

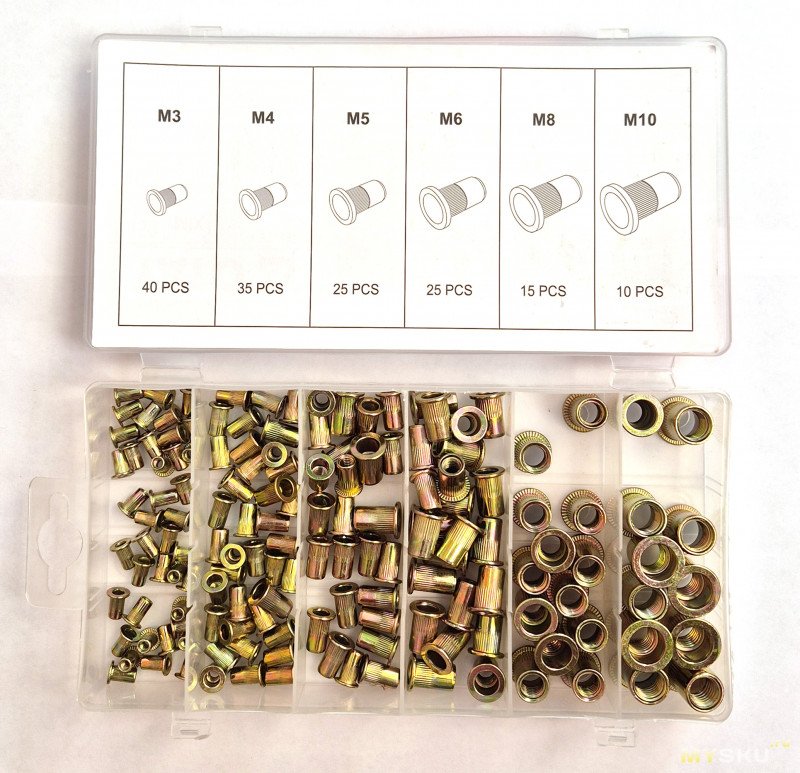

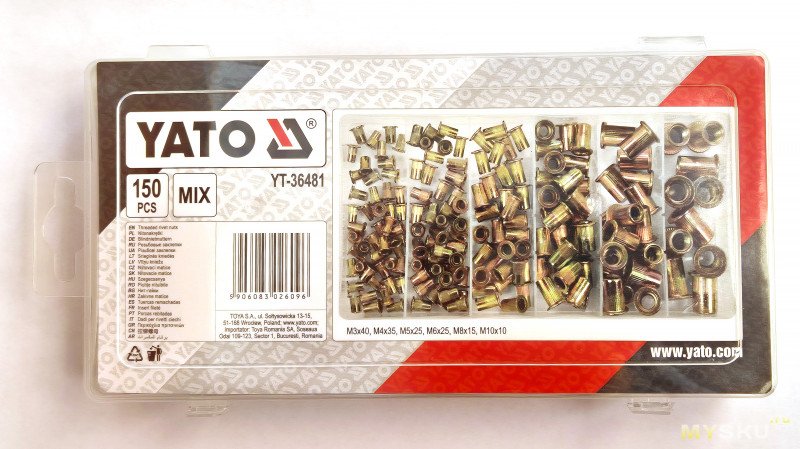

Итак, всего в наборе 150 штук заклепок – 40хМ3, 35хМ4, 25хМ5, 25хМ6, 15хМ8 и 10хМ10:


Заклепки выполнены из стали и имеют покрытие «желтый цинк», которое и объясняет их цвет. Также заклепки могут быть алюминиевыми, стальными оцинкованными (серебристыми) или выполненными из нержавеющей стали (серебристые, но чуть темнее). Поскольку заклепки практически всегда работают в недоступном глазу месте, особой разницы, какого они цвета нет. А вот материал следует подбирать под задачу, и тут мне кажется, что оцинкованная сталь является наиболее универсальным вариантом.

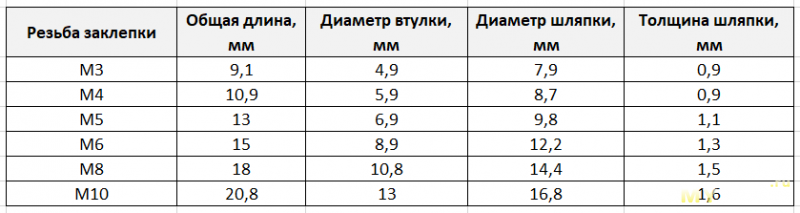

Заклепки в наборе имеют следующие размеры:

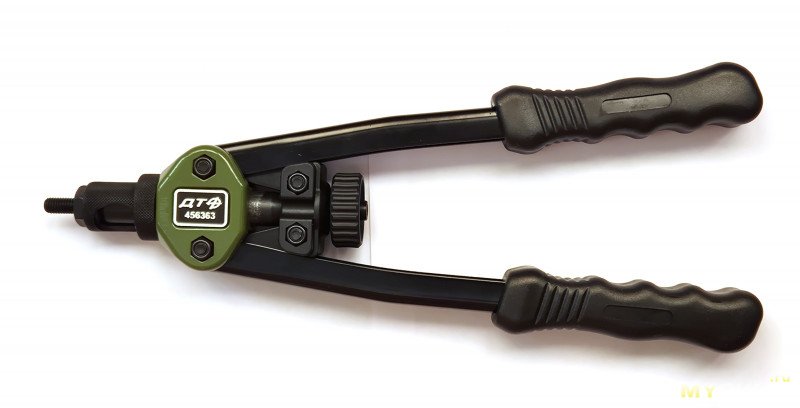

Что ж, давайте пробовать. Прежде всего, для работы понадобится какой-либо заклепочник. Они есть разные, у меня вот такой:

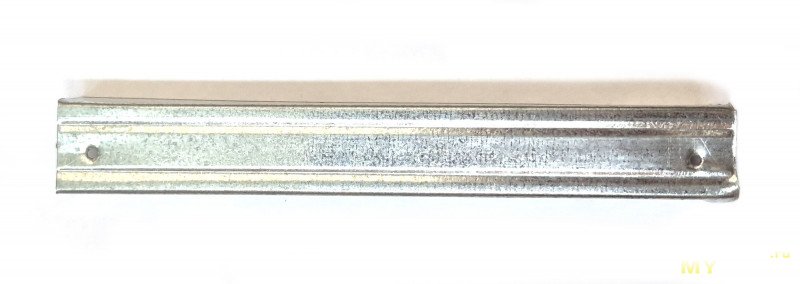

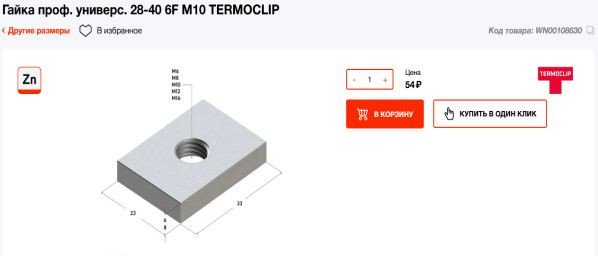

Прежде всего, необходимо выбрать подопытную деталь. Ей сегодня будет кусок дешевого (и тонкого) профиля 28х27 для установки гипсокартона:

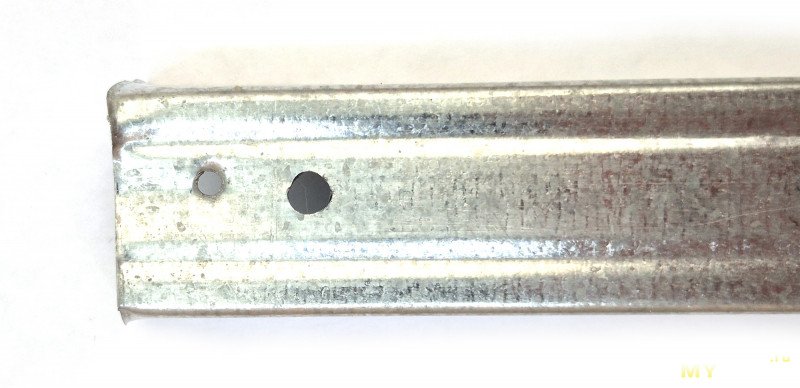

Для заклепки М3 необходимо отверстие диаметром около 5 мм, сверлим его:


Проверяем, заклепка входит хорошо, но и сильно не болтается:

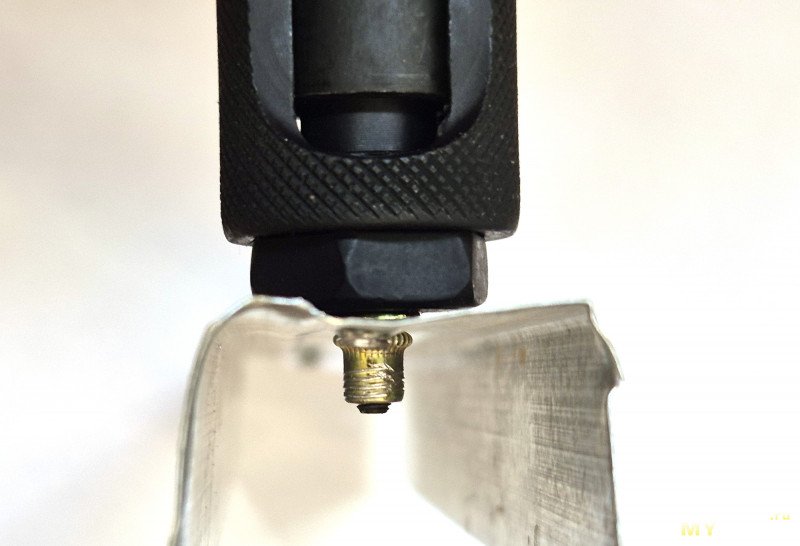

Устанавливаем в заклепочник оснастку М3, накручиваем на неё заклепку и начинаем сминать (на царапины не обращайте внимание, это я пробовал «альтернативный» способ):

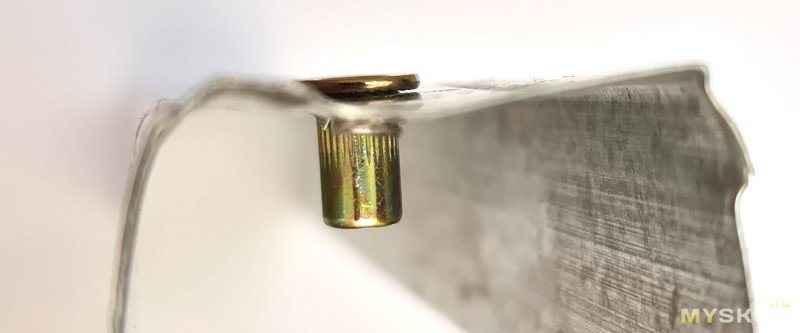

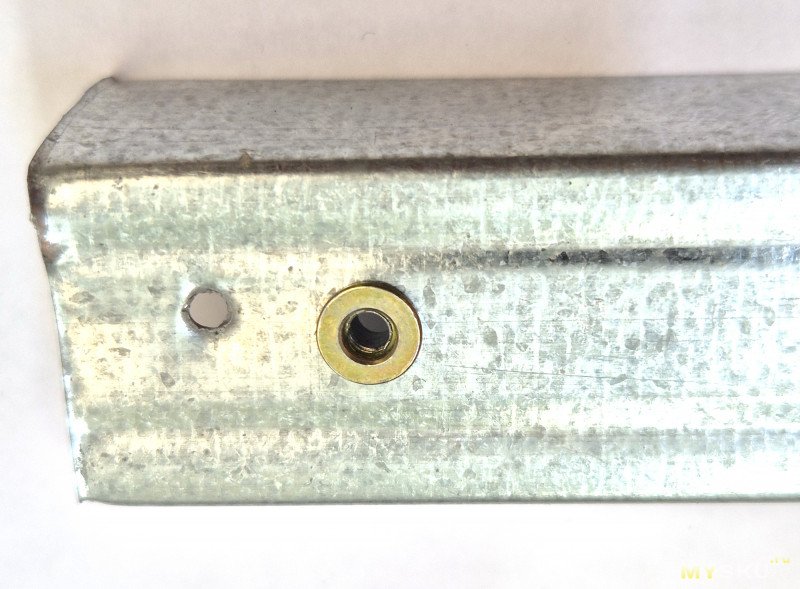

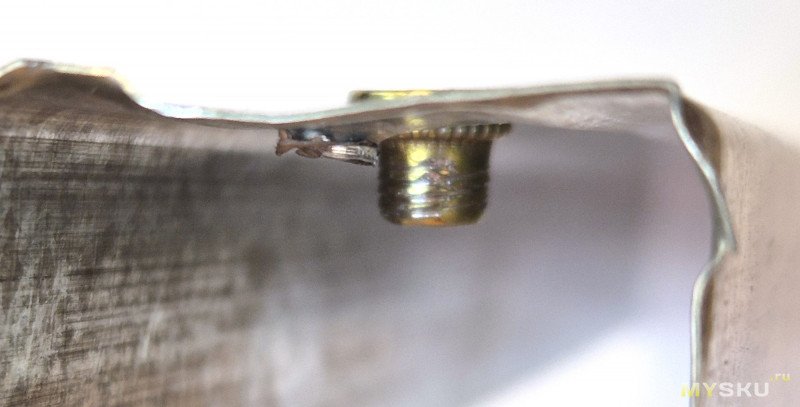

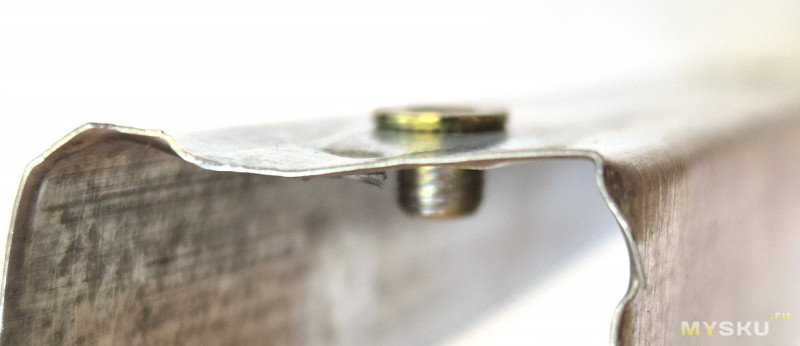

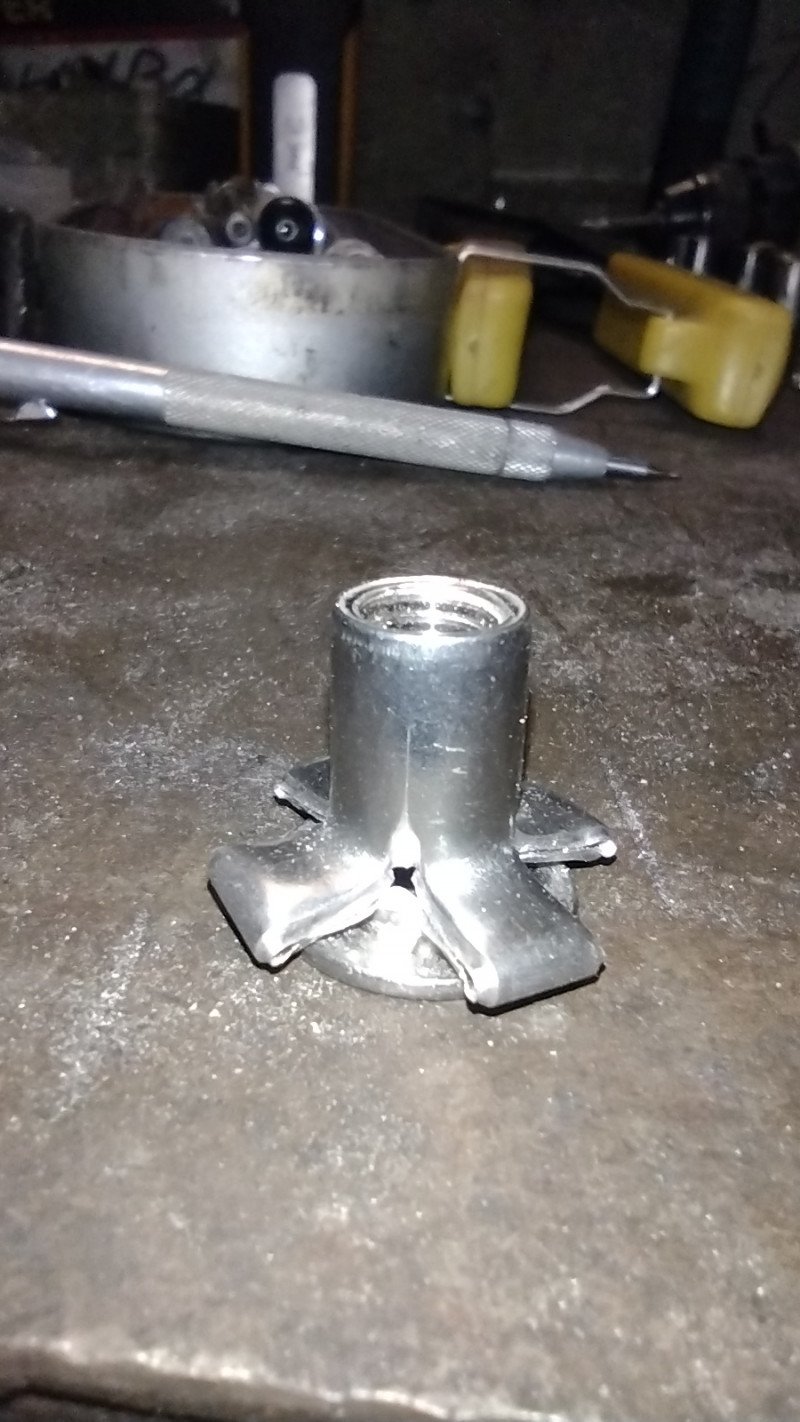

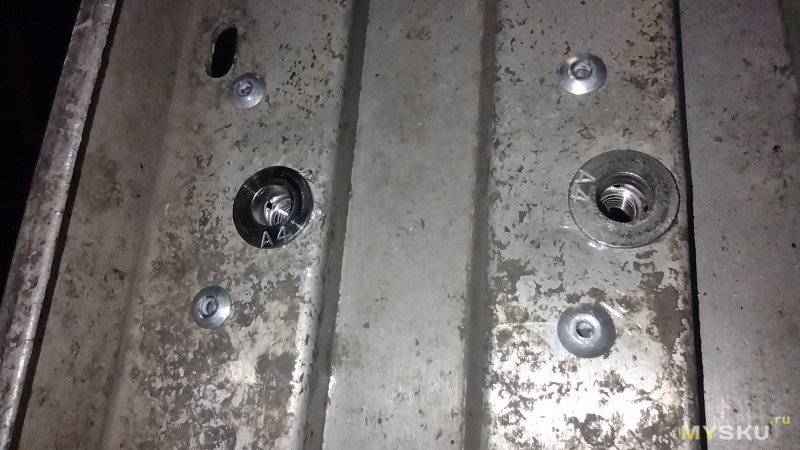

Затем выкручиваем заклепочник и видим, что заклепка установилась:


Теперь пробуем схватить её коброй за шляпку и провернуть:

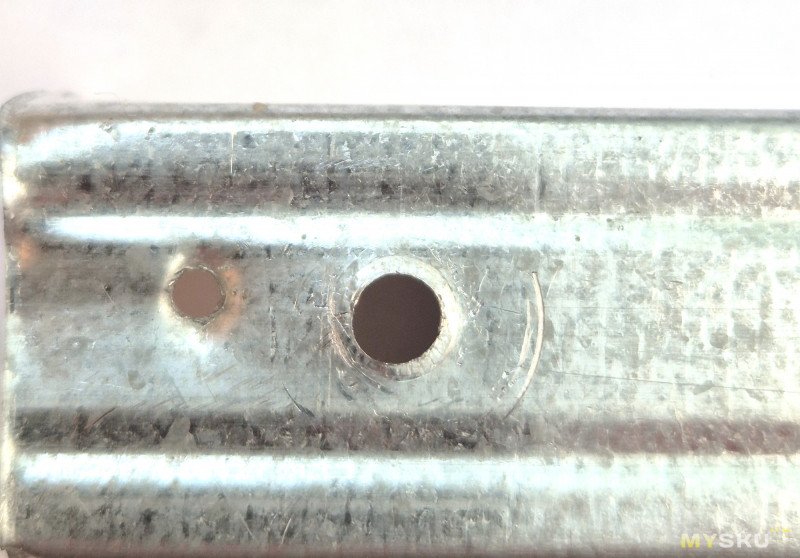

В конечном счете это удается, но усилие пришлось приложить такое, которое явно сорвало бы любую гайку М3, на фото видно, насколько повредилась шляпка заклепки. Но даже если такое произойдет и в реальной жизни, или же резьба в заклепке снова будет по каким-то причинам сорвана, не беда, просто берем то же самое сверло 5 мм и высверливаем поврежденную заклепку:

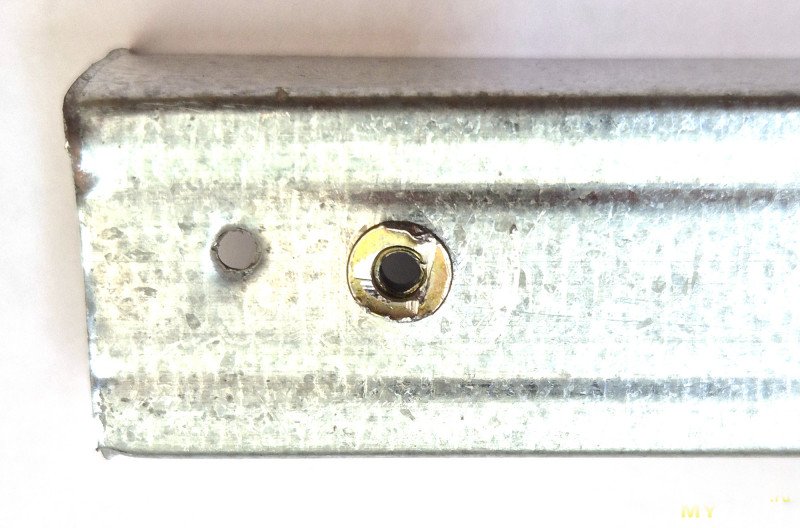

Полученное отверстие готово для установки новой заклепки.

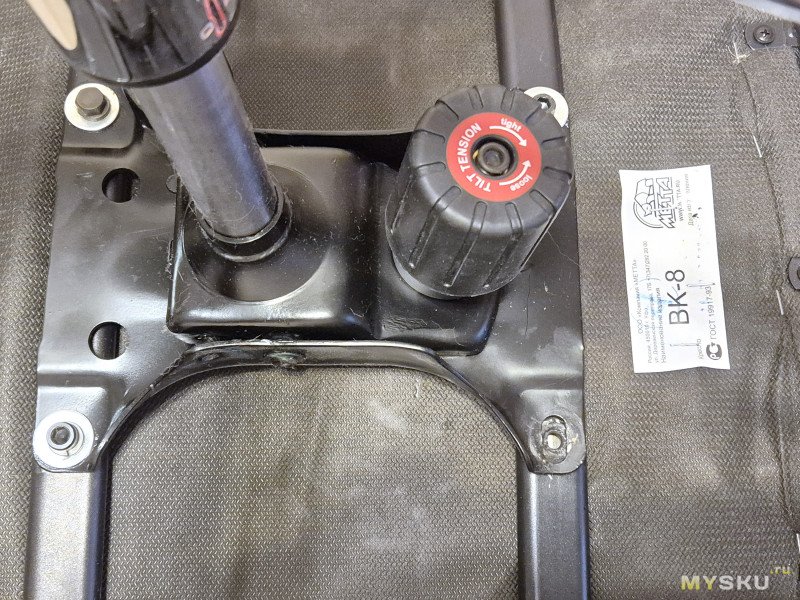

Что же, очень даже неплохо, поэтому теперь можно перейти к главному – ремонту стула. Есть у меня компьютерный стул Метта ВК-8. В принципе, достаточно удобный стул, однако начал уж он очень сильно скрипеть (это у них известная проблема). Поэтому я решил стул разобрать, смазать и собрать обратно. В принципе, всё получилось хорошо, но при сборке макитовский шуруповерт слишком сильно увлекся и слизал резьбу М8 на одном из винтов, который крепит металлическое основание к сидушке стула:

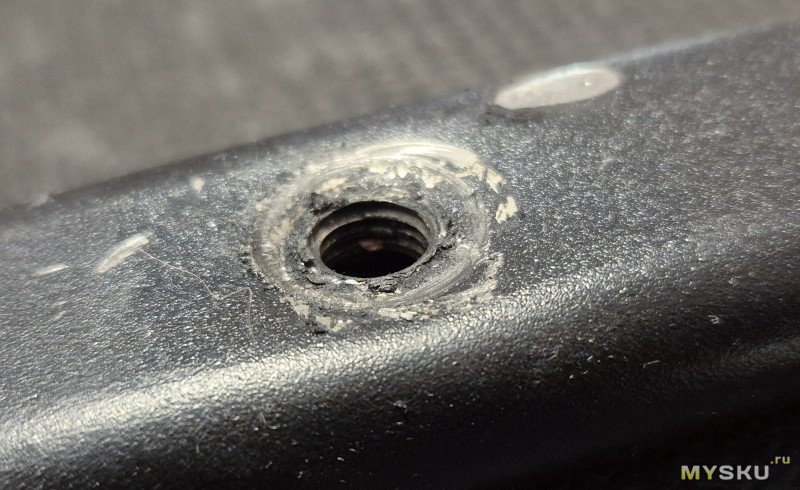

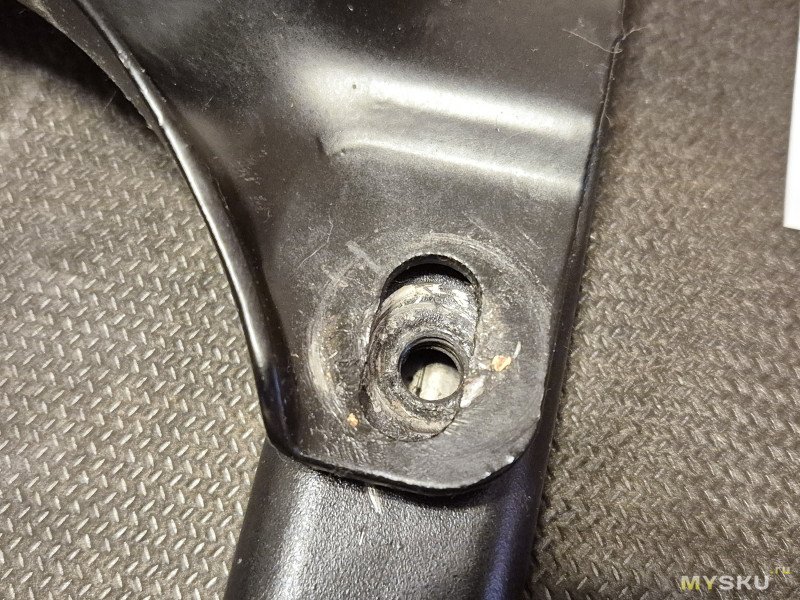

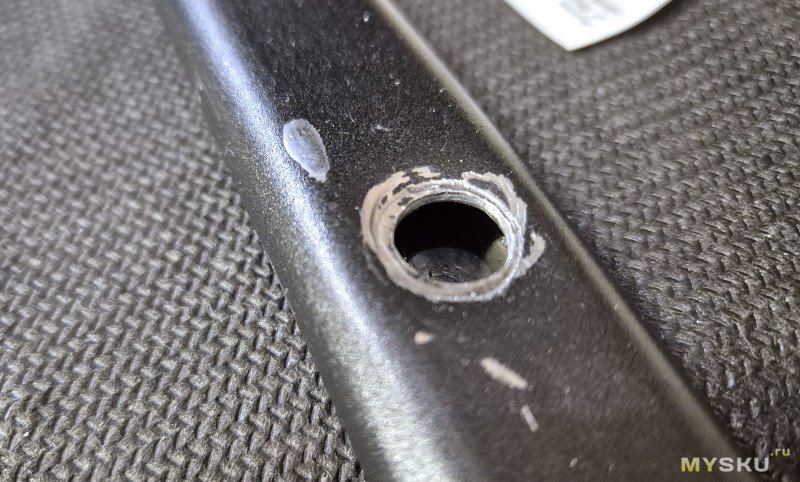

Отделаться «малой кровью» и заменить только поврежденный винт не вышло – оказалось, что резьба в металлической опоре сидушки тоже повредилась:


Возможно, на вид этого и не видно, но держать усилие она перестала. Конечно, здесь можно было бы попытаться рассверлить отверстие и нарезать резьбу М10, однако, мне показалось, что в местах остальных трех отверстий в металле опоры сидушки как будто бы есть небольшое утолщение, специально сделанное для успешной нарезки резьбы, а в этом четвертом отверстии такого нет. Я очень люблю нарезать резьбу, но тут металл выглядел явно тонковатым, да и не хотелось использовать для
этого единственного угла метизы нового размера, так что решил делать с помощью заклепки.

Для заклепки М8 нужно отверстие 11 мм, поэтому первым делом рассверлил до этого диаметра имеющееся:


Да, действительно, металл опоры весьма тонкий, нарезать резьбу М10 в нем вряд ли возможно. Но тут я столкнулся с другой проблемой – длина погружной части втулки у заклепки М8 составляет 16 мм, однако, углубление в опоре сидушки только 13 мм, то есть, заклепка в него просто не влезет в исходном состоянии! Да, она прекрасно разместилась бы там после смятия, однако, её же надо туда сначала как-то поставить.

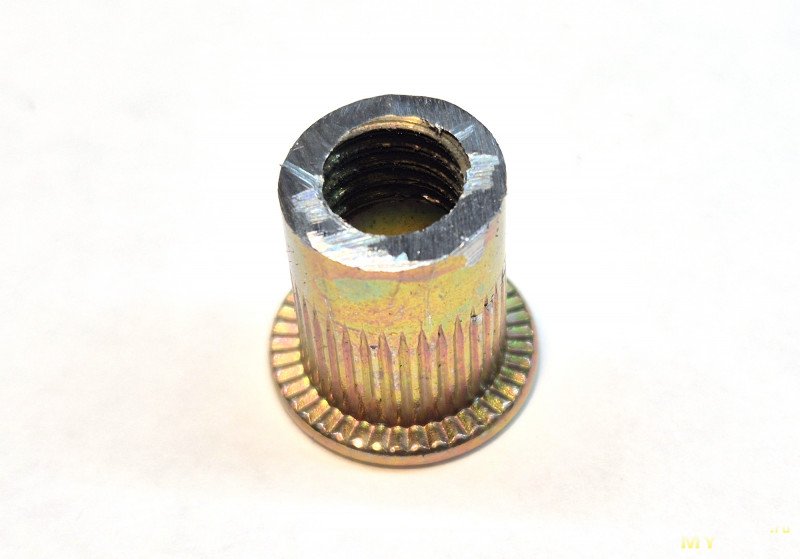

И тут я вспомнил, что резьба у заклепки составляет примерно половину длины, то есть, около 8 мм. Значит, если отпилить от неё 3 мм, останется не менее 5-ти миллиметров или 4-х витков стандартной резьбы M8x1.25. Учитывая, что основную нагрузку в резьбовом соединении принимают на себя первые 3-4 витка, такое укорачивание заклепки вполне допустимо. Что ж, берем болгарку и пилим:

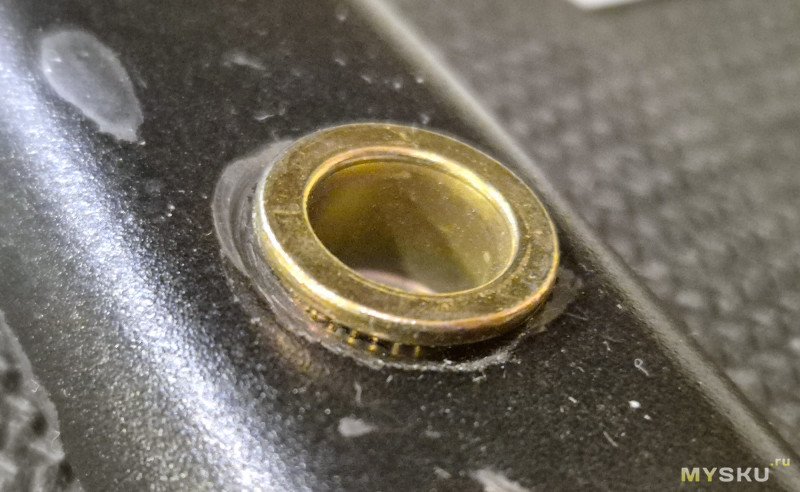

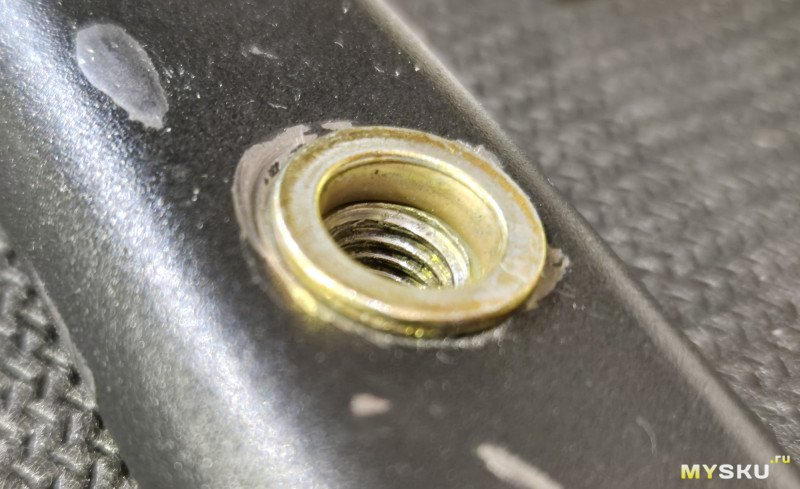

Теперь вставляем заклепку в опору, входит практически идеально:

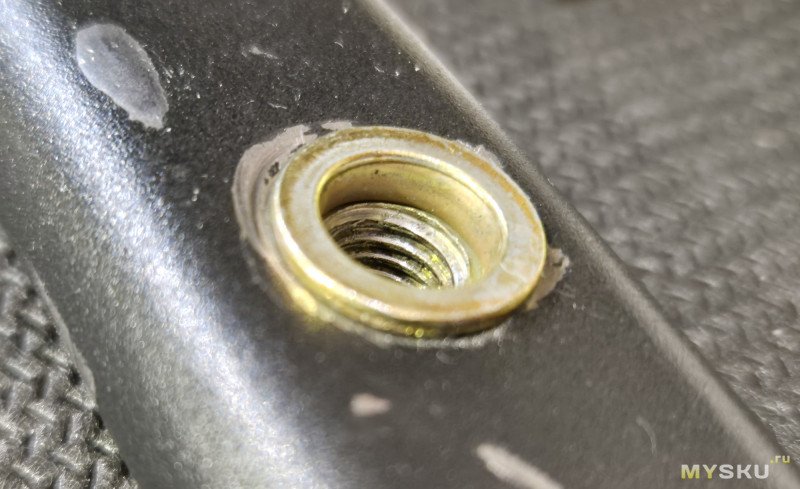

Я постарался спилить как можно меньше длины, поэтому видно, что заклепка не вошла в отверстие прямо целиком, однако, на такое небольшое расстояние её легко можно будет подпихнуть непосредственно в процессе сжатия. Так что берем инструмент и заклепываем:

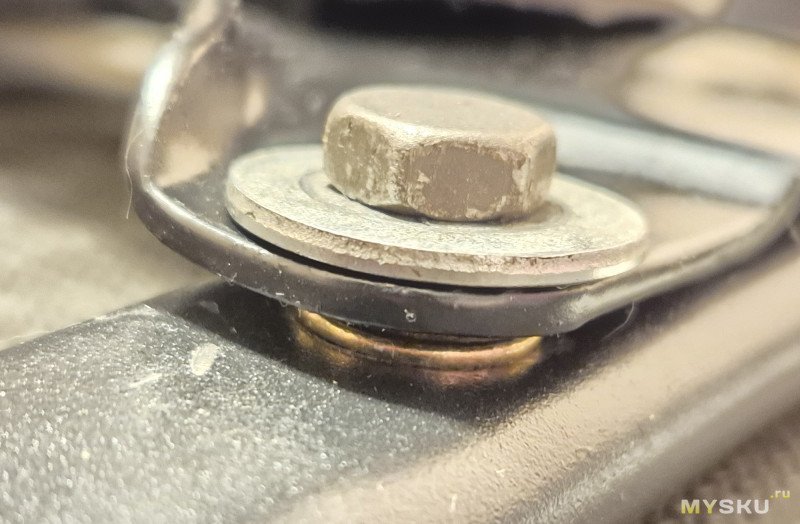

После чего прикручиваем основание всеми четырьмя винтами:


Вкрутилось отлично, без каких-либо прокручиваний, держится тоже хорошо. Стулом можно снова нормально пользоваться. На зазор между основанием и опорой сидушки не обращайте внимание – он сделан специально, там подложена парочка шайб. Такой «костыль» позволяет немного настроить базовый угол сидушки.

Теперь хочу отметить один важный недостаток резьбовых заклепок – они имеют достаточно толстый фланец, из-за чего не получится установить заклепку заподлицо. Из-за этого между скрепляемыми деталями получится небольшой зазор, что сужает область применения резьбовых заклепок. Для решения этой проблемы существуют потайные резьбовые заклепки, где фланец выполнен в виде конуса, однако их возможно установить только в деталь достаточной толщины, что тоже далеко не всегда имеет место быть. В общем, это следует иметь в виду при рассмотрении применимости заклепок конкретно для вашей задачи.

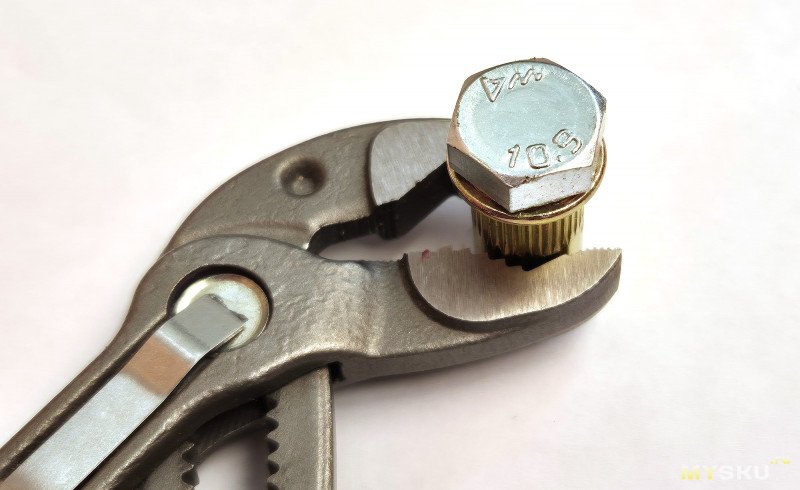

Также к недостаткам можно отнести необходимость наличия специального заклепочника, однако матерые профессионалы утверждают, что в некоторых случаях можно обойтись и без него. Для этого необходим болт нужного диаметра, только желательно более высокого класса прочности, например, 10.9. Болт закручиваем в заклепку, после чего зажимаем окончание заклепки каким-либо инструментом, например, коброй:

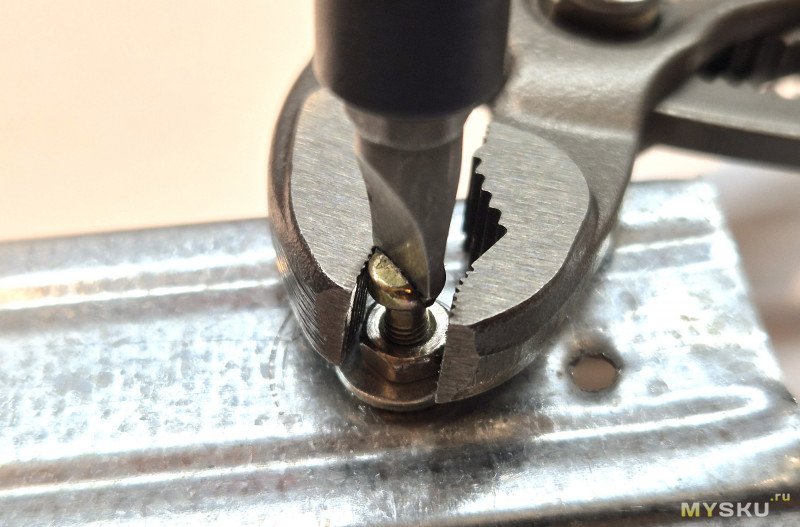

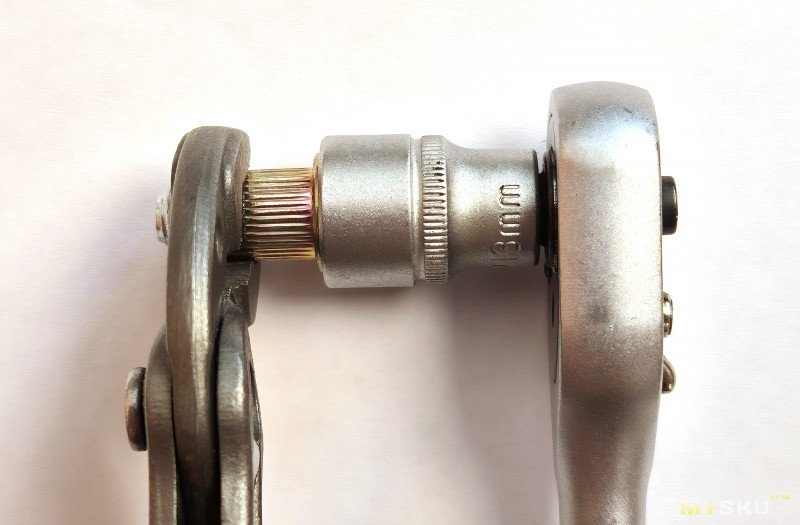

На болт накидываем головку и начинаем его закручивать, одновременно зажимая коброй заклепку, чтобы не позволить ей вращаться:


В теории, болт должен начать сжимать и расплющивать заклепку, приводя к точно такому же результату, как и заклепочный инструмент. На практике я попробовал провернуть такое с заклепкой М3, про которую писал ранее (от чего на ней и остались царапины), и у меня ничего не вышло. Возможно, дело тут в том, что винт М3 я крутил отверткой и просто не смог создать требуемого усилия, а с М8 все бы получилось. Напишите в комментариях, если кто-то успешно расплющивал заклепку таким образом.

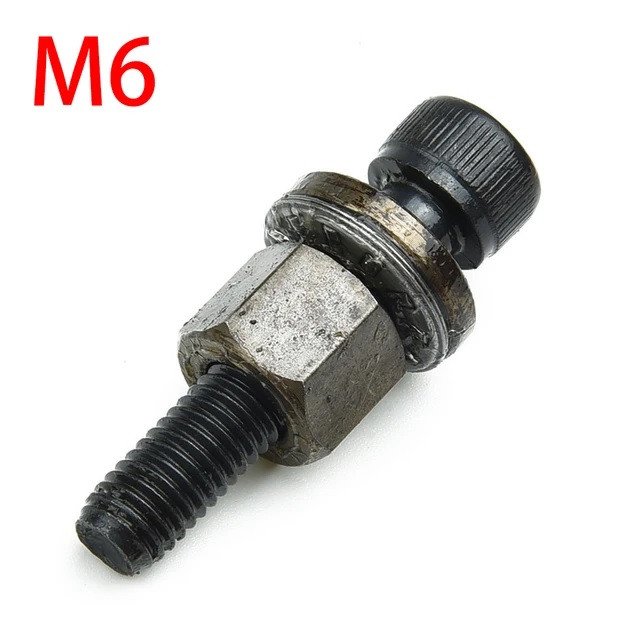

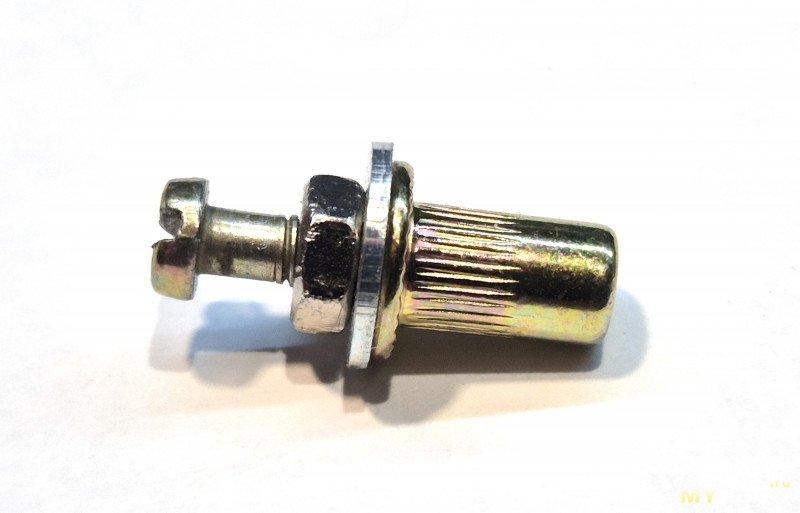

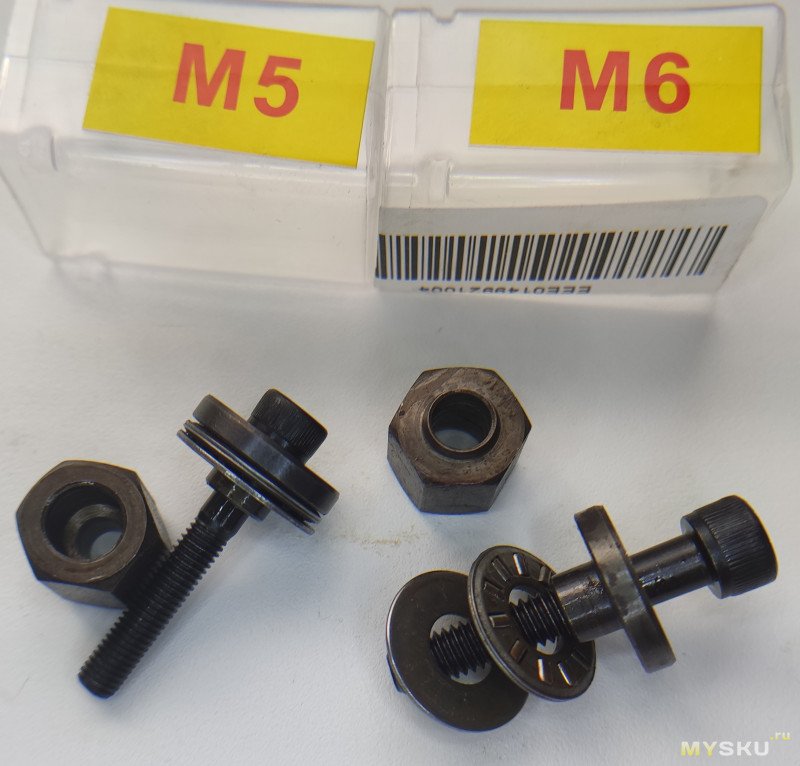

UPD. В комментариях написали, что это – неверный альтернативный метод и предложили два других. В первом на винт накручивается гайка, после чего подкладывается шайба и накручивается заклепка:


Затем конструкция вставляется в деталь, после чего винт удерживается в неподвижном положении, а гайка начинает откручиваться, сжимая заклепку:


На заклепке М3 успеха этим методом я тоже не добился, у меня гайка проворачивается вместе с шайбой и заклепкой, постепенно выкручивая всю конструкцию с винта.

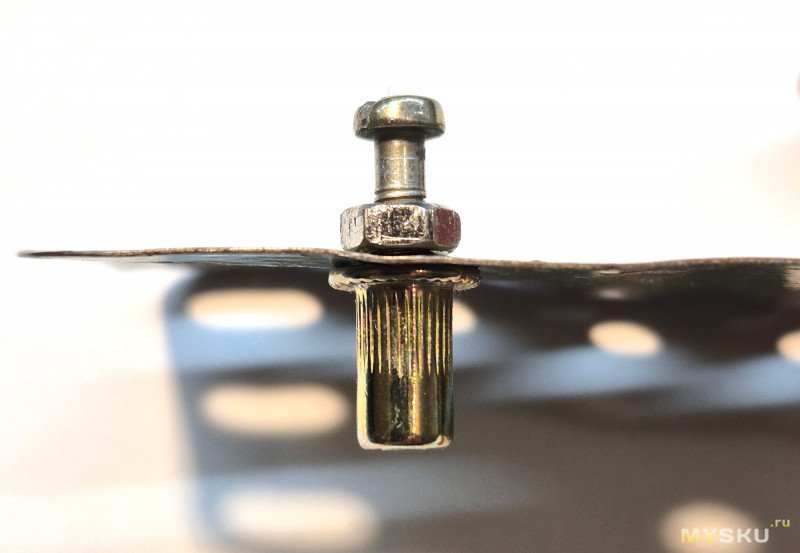

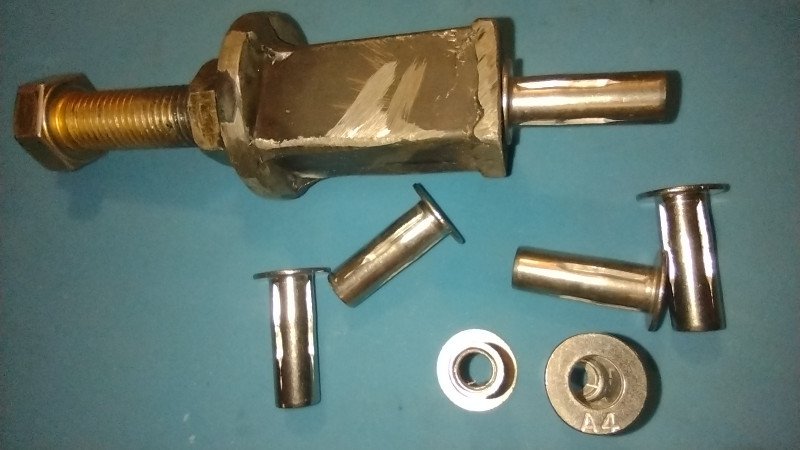

Второй метод похож на первый, только здесь вместо круглой шайбы используется большая пластинка, которую можно будет удерживать в руках и не давать ей вращаться:

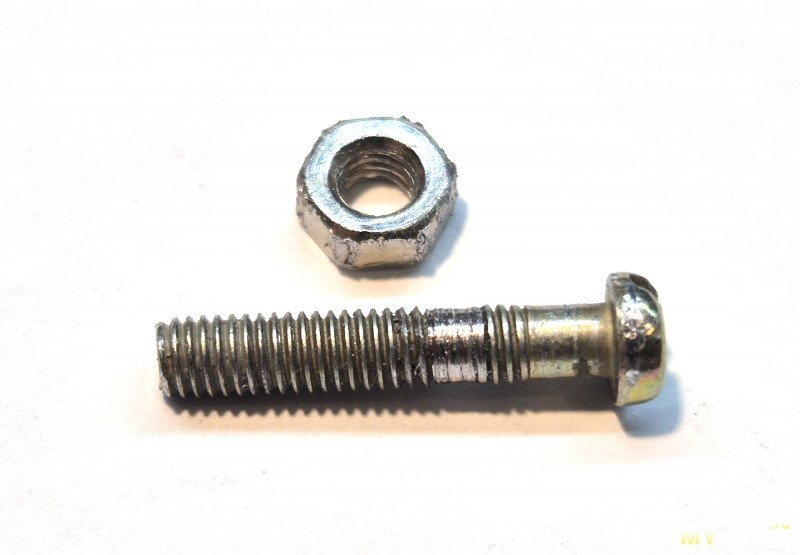

Это позволит не передавать вращение заклепке и, таким образом, гарантированно сжать последнюю. К сожалению, этим методом я тоже не добился успеха – заклепка действительно не вращалась, однако и не сжалась – на винте М3 просто слизалась резьба (гайка, похоже, не пострадала):


Вполне возможно, что проблема снова кроется в размере – дело в том, что заклепку М3 надо сжимать достаточно сильно (с силой, сравнимой с той, которая нужна для больших размеров), но резьба М3 с этим справиться не может.

Подводя итоги, скажу, что резьбовые заклепки мне понравились. Свою функцию они выполняют хорошо и с их помощью удалось успешно произвести ремонт стула, которым я пользуюсь каждый день. Набор могу смело рекомендовать к приобретению, правда, почему-то цена на него по ссылке вдруг поднялась. Но, думаю, можно поиском найти аналогичные на других маркетплейсах.

На этом у меня всё, спасибо за внимание.
