Устройство для подачи звонков в школе Автозвонок А3-1, Аксион

Доброго времени суток, дорогие муськовчане!
Вот и я созрел на поделиться мыслями с обществом.

Задумал я тут помочь сестрёнке облегчить её работу. Работает в школе техническим персоналом. И одна из обязанностей — подача звонков с урока/на урок. А это значит, что постоянно надо следить за временем. Дабы не проворонить момент. Возникла мысль сколхозить автоматическую подавалку звонков своими руками. С воплощением в железе проблем не возникло. Общий алгоритм работы будущего устройства понятен, все комплектующие для сборки — в наличии. Но ввиду того, что в программировании я практически полный ноль — загрузил ИИ своей хотелкой с возможными пожеланиями к будущему устройству. ИИ немного подумав выдал «простыню» кода. Который к великому сожалению оказался практически нерабочим.
Следом наступил этап поиска готовых решений. Но все они были либо закрытыми, либо бестолковыми. И тут в бесконечном списке ссылок наткнулся на сайт производителя подобных автоматов. Почитал описание, принцип работы. И понял, что не дорос ещё до самостоятельных изобретений подобной сложности.
Заказал аппарат на одном из маркет-плейсов. Не прошло и суток как коробочка с заказом была у меня. Внешний вид у коробочки был (мягко говоря) не очень презентабельный Но к счастью содержимое коробочки не пострадало и полностью соответствовало списку содержимого согласно инструкции.

комплект крепежа и подпружиненная колодка для подключения

собственно сам аппарат

сетевой адаптер

распаечная коробка

Первые впечатления от заказа — не очень. «Лицо» товара подвело.

Первые испытания.

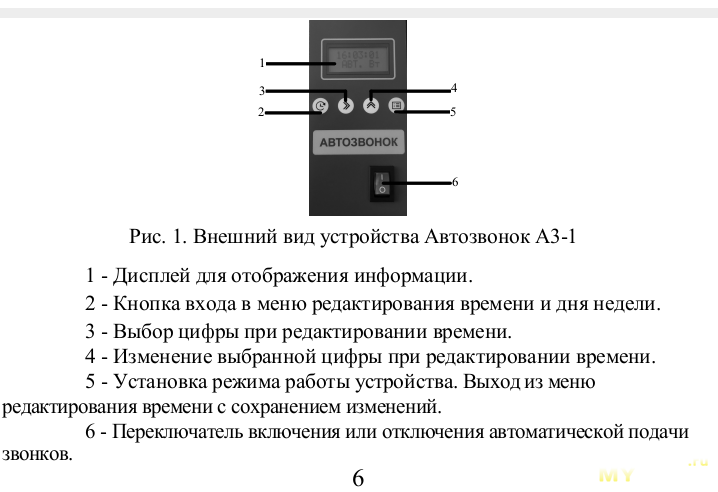

Из аппарата торчат 2 провода. Один из проводов — универсального назначения. Применяется и для питания устройства и для его программирования. Второй провод — обычный, вешается параллельно штатной кнопке подаче звонков. При включении в сеть посредством комплектного адаптера на дисплее отображается версия встроенного ПО. Через пару секунд — текущее время, режим работы (авт — расп1-расп7 — выкл) и ближайший день срабатывания по расписанию. То есть — автоматический режим работы, подача звонков по расписанию от 1 до 7, либо выключен.Скачал ПО для программирования аппарата. Проще придумать просто нельзя. В верхнем меню всего 2 пункта: меню, ведущее в настройки и справка. По клику по настройкам вылазит вот такое окно В нём задаётся продолжительность звонка, число звонков перед уроком и после. А также пауза между звонками, если их больше одного подряд. Так же выбирается порт для программирования. Любое из 7 встроенных расписаний содержит до 30 звонков. Время задаётся в формате ЧЧ: ММ, (именно через двоеточие. В противном случае вылетает ошибка) В случае успешного программирования вы увидите вот это. Для проверки задал время срабатывания, на выход звонковой кнопки повесил мультиметр в режиме прозвонки. Так как эти проводочки замыкает внутреннее реле. При срабатывания реле мультиметр отпищал установленное время.


О главном или вскрытие показало!!!

Вскрытие аппарата особых проблем не вызвало — 4 самореза с обратной стороны корпуса открыли доступ к симпатичной плате . На видимой стороне платы припаяны USB шнурок, и небольшой кусочек сетевого провода, который подключается в параллель штатной кнопке подачи звонков. Так же видно «защиту от дурака» в виде предохранителя. Видимо опасаются пьяного электрика. Откручиваем 4 небольших винта, которые держат печатную плату и получаем доступ к обратной стороне на которой из деталей доступны только кнопки и дисплей. Причём — припаянный намертво на двухрядную гребёнку. С большим трудом под WINSTAR-овским дисплеем разглядел "«сердце» устройства — Atmega 48
Извиняюсь за шакальность фото — в тапке сели батарейки.

Итоги
Честно говоря — по содержимому цена аппарата немного высоковата. Но учитывая труды программистов — вполне адекватная. Купить железяку можно как на сайте изготовителя (где, кстати принимаются «хотелки» под конкретного заказчика), так и на популярных маркет-плейсах: WB, Ozon, Яндекс-маркет

п.с: тапками прошу не кидаться — первый «блин» всё-таки.
