Arduino: опять моргаем светодиодиками

Когда коту делать нечего, он известно чем занимается. А когда пенсионеру, тем более инвалиду делать нечего (что, в общем-то, его постоянное состояние), он ардуинит. Наверное. Вот и я решил опять поардуинить. Тряхнуть стариной и поморгать светодиодиком. Моргать одним светодиодом — как-то банально. Десяток — получше, но тоже пошловато. Будем моргать хотя бы тысячей — хотя это вопрос величины пенсии, можно и десять тысяч подключить, и намного больше.

Адресуемыми светодиодами моргать — это элементарно и каждый может. Ну и прожорливые они — самые распространенные WS812B изволят кушать 15 мА на цвет, если 1000 диодов включить на полную яркость — уже 45 ампер. Яркость для квартиры уже зашкалит. И всего 8 бит на цвет — оно вроде бы ничего при максимальной яркости, но когда её надо уменьшить, становится сильно мало. Но грешен, я этим баловался и уже неоднократно описывал такие моргалки:



Посему делаем моргалку из сермяжных RGB светодиодов, самых дешевых, что можно найти — я нашел XL-B2020RGBA-HF за половину американского цента штука. Припаять столько светодиодов ручками — это для мазохистов. Пришлось разводить печатную плату и заказывать ее вместе с пайкой светодиодов. Со сборкой и пересылкой из jlcpcb.com мне это удовольствие вылилось в сумму около 43 баксов за 5 плат по 256 светодиодов, включая цену светодиодов.

Честно говоря, это еще не все — я просто в то же время заказывал кое-какие детальки из lcsc.com, а они дают скидку на 15 долларов на доставку, если в это время вы заказываете плату со сборкой в jlcpcb.com — вот такая загогулина, экономика должна быть экономной, не правда ли дорогой Леонид Ильич?
В России такая халява сейчас не работает, будем надеяться, что временно.

Получилось, что надо 4 платы с матрицей светодиодов 16х16, платы самые дешевые 10х10 сантиметров.

Разводить 256 светодиодов тоже задачка не для слабонервных, посему к Kicad подключаем Python и пишем небольшой скриптик, который расставит светодиоды и сделает всю регулярную разводку для нас. Скриптик я приведу. Он, конечно, малополезен без схемы, но если вы соберетесь писать свои скрипты, будет полезен в качестве примера. Тем более рабочие примеры и даже просто документацию найти крайне тяжело. Дело в том, что Kicad имеет библиотеку PCBNEW, но ее авторы мало заботятся о том, чтобы скрипты для старой версии работали в новой, и на описание для новых версий забили.

Скрипт-разводилка
import pcbnew

panel_X_size = 100.0
panel_Y_size = 100.0

panel_rows = 16
panel_lines = 16
deltaX = panel_X_size/panel_rows
deltaY = panel_Y_size/panel_lines

panel_gap = 1
wire_gap = 0.7
origin=[0,0]

#pcb_name = 'RGB_matrix_orig.kicad_pcb'
pcb_name = 'RGB_matrix.kicad_pcb'
pcb_name2 = 'layout.kicad_pcb'


def Mount_placement(pcb):

    offset = 30.0

    hole = pcb.FindFootprintByReference("J1")
    hole.SetPosition(pcbnew.VECTOR2I_MM(-offset, offset))
    hole.Reference().SetVisible(False)

    hole = pcb.FindFootprintByReference("J2")
    hole.SetPosition(pcbnew.VECTOR2I_MM(offset, offset))
    hole.Reference().SetVisible(False)

    hole = pcb.FindFootprintByReference("J3")
    hole.SetPosition(pcbnew.VECTOR2I_MM(-offset, -offset))
    hole.Reference().SetVisible(False)

    hole = pcb.FindFootprintByReference("J4")
    hole.SetPosition(pcbnew.VECTOR2I_MM(offset, -offset))
    hole.Reference().SetVisible(False)

    hole = pcb.FindFootprintByReference("J5")
    hole.SetPosition(pcbnew.VECTOR2I_MM(0, offset))
    hole.Reference().SetVisible(False)

    hole = pcb.FindFootprintByReference("J6")
    hole.SetPosition(pcbnew.VECTOR2I_MM(0, -offset))
    hole.Reference().SetVisible(False)


    conn = pcb.FindFootprintByReference("J7")
    conn.SetPosition(pcbnew.VECTOR2I_MM(-(panel_Y_size/2-10.5), (panel_X_size/2-13.5)))
    conn.SetOrientation(pcbnew.EDA_ANGLE(-90, pcbnew.DEGREES_T))
    #conn.Flip(pcbnew.SIDE_BOTTOM)
    conn.Reference().SetVisible(False)

    conn = pcb.FindFootprintByReference("J8")
    conn.SetPosition(pcbnew.VECTOR2I_MM(-(panel_Y_size/2-10.5), -(panel_X_size/2-13.0)))
    conn.SetOrientation(pcbnew.EDA_ANGLE(-90, pcbnew.DEGREES_T))
    conn.Reference().SetVisible(False)

def LED_placement(pcb):
    for y in range (panel_lines):
        line_pos=[]
        for x in range (panel_rows):
            diode_ref =  y*panel_rows + x +1
            # Find the component
            c = pcb.FindFootprintByReference("LED"+str(diode_ref))
            # Place it somewhere
            pos = [0.0,0.0]
            rot =0
            pos[1]= origin[1] - (deltaY * (panel_lines-1))/2 + y*deltaY

            pos[0] = origin[0] - (deltaX * (panel_rows-1))/2 + x*deltaX
            rot = 0
            line_pos.append(pos)
            c.SetPosition(pcbnew.VECTOR2I_MM(pos[0], pos[1]))
            # Rotate it
            c.SetOrientation(pcbnew.EDA_ANGLE(rot, pcbnew.DEGREES_T))
            c.Reference().SetVisible(False)





def CAP_placement(pcb):
    for y in range (panel_lines):
        line_pos=[]
        for x in range (panel_rows):
            cap_ref =  y*panel_rows + x +1
            # Find the component
            c = pcb.FindFootprintByReference("C"+str(cap_ref))
            # Place it somewhere
            pos = [0.0,0.0]
            rot =0
            pos[1] = origin[1] + (deltaY * (panel_lines-1))/2 - y*deltaY
            if y%2==0:
                pos[0] = origin[0] - (deltaX * (panel_rows-1))/2 + x*deltaX
                pos[0] += 1.7
                pos[1] -= 4.3
                rot = 90 +180
            else:
                pos[0] = origin[0] + (deltaX * (panel_rows-1))/2 - x*deltaX
                pos[0] -= 1.7
                pos[1] += 4.3
                rot = 90
            line_pos.append(pos)
            c.SetPosition(pcbnew.VECTOR2I_MM(pos[0], pos[1]))
            # Rotate it
            c.SetOrientation(pcbnew.EDA_ANGLE(rot, pcbnew.DEGREES_T))
            c.Reference().SetVisible(False)
            c.Value().SetVisible(False)


def AddTrack(pcb, track, width, layer):
    for i in range (len(track)-1):
        t = pcbnew.PCB_TRACK(pcb)
        pcb.Add(t)
        t.SetStart(pcbnew.VECTOR2I(track[i][0], track[i][1]))
        t.SetEnd(pcbnew.VECTOR2I(track[i+1][0], track[i+1][1]))
        t.SetWidth(pcbnew.FromMM(width))
        #t.SetNetCode(netCode)
        t.SetLayer(layer)

def AddVia(pcb, pos, dia, drill):
    v = pcbnew.PCB_VIA(pcb)
    pcb.Add(v)
    v.SetViaType(pcbnew.VIATYPE_THROUGH)
    v.SetWidth(pcbnew.FromMM(dia))
    v.SetPosition(pcbnew.VECTOR2I(pos[0],pos[1]))
    #v.SetLayerPair(0,31)
    v.SetDrill(pcbnew.FromMM(drill))


def MOSFET_placement(pcb):
    for y in range (panel_lines):
            # Find the mosfet
            q = pcb.FindFootprintByReference("Q"+str(y+1))
            ledRef = "LED"+str((y+1)*panel_lines)
            led1 = pcb.FindFootprintByReference(ledRef)
            ledRef = "LED"+str((y+1)*panel_lines-1)
            led2 = pcb.FindFootprintByReference(ledRef)

            pos1 = led1.GetPosition()
            pos2 = led2.GetPosition()
            # Calculate the midpoint
            midpoint_x = (pos1.x + pos2.x) // 2
            midpoint_y = (pos1.y + pos2.y) // 2 + pcbnew.FromMM(0.5)
            q.SetPosition(pcbnew.VECTOR2I(midpoint_x, midpoint_y))
            q.SetOrientation(pcbnew.EDA_ANGLE(90, pcbnew.DEGREES_T))
            #q.SetLayer(pcbnew.B_Cu)

            q.Flip(q.GetPosition(),False)
            q.Reference().SetVisible(False)
            q.Value().SetVisible(False)

            track=[]
            for pad in q.Pads():
                if pad.GetPadName()=='3':
                    pad3_q = pad.GetPosition()
                    track.append(pad3_q)
                if pad.GetPadName()=='2':
                    pad2_q = pad.GetPosition()
                    vcc_track=[]
                    vcc_track.append(pad2_q)
                    vcc_viapoint  = [pad2_q.x, pad2_q.y - pcbnew.FromMM(1.2)]
                    vcc_track.append(vcc_viapoint)
                    AddTrack(pcb, vcc_track, 0.4, pcbnew.B_Cu)
                    AddVia(pcb, vcc_viapoint, 0.7, 0.3)

            for pad in led1.Pads():
                if pad.GetPadName()=='3':
                    pad3_led = pad.GetPosition()
                    viapoint = [pad3_q.x, pad3_led.y+ pcbnew.FromMM(wire_gap)]
                    track.append(viapoint)
                    AddTrack(pcb, track, 0.4, pcbnew.B_Cu)
                    #AddVia(pcb, viapoint, 0.7, 0.3)

def D74HC595_placement(pcb):
    chip1 = pcb.FindFootprintByReference("U4")
    chip2 = pcb.FindFootprintByReference("U5")
    ledRef = "LED"+str((1+1)*panel_lines-3)
    led = pcb.FindFootprintByReference(ledRef)
    for pad in led.Pads():
        if pad.GetPadName()=='3':
            pad3_led = pad.GetPosition()
            ref_point_x = pad3_led.x
            ref_point_y = pad3_led.y+pcbnew.FromMM(wire_gap)
            # U4
            chip1.SetPosition(pcbnew.VECTOR2I(ref_point_x , ref_point_y))
            chip1.SetOrientation(pcbnew.EDA_ANGLE(-90, pcbnew.DEGREES_T))
            chip1.Flip(chip1.GetPosition(),False)
            chip1.Reference().SetVisible(False)
            chip1.Value().SetVisible(False)
            # U5
            ref_point2_x = pad3_led.x
            ref_point2_y = pad3_led.y+pcbnew.FromMM(wire_gap+7*panel_Y_size/panel_lines)
            chip2.SetPosition(pcbnew.VECTOR2I(ref_point2_x , ref_point2_y))
            chip2.SetOrientation(pcbnew.EDA_ANGLE(-90, pcbnew.DEGREES_T))
            chip2.Flip(chip2.GetPosition(),False)
            chip2.Reference().SetVisible(False)
            chip2.Value().SetVisible(False)

    chip3 = pcb.FindFootprintByReference("U1")
    chip4 = pcb.FindFootprintByReference("U2")
    chip5 = pcb.FindFootprintByReference("U3")
    ledRef = "LED"+str((2+1)*panel_lines+6)
    led = pcb.FindFootprintByReference(ledRef)
    for pad in led.Pads():
        if pad.GetPadName()=='3':
            pad3_led = pad.GetPosition()
            ref_point_x = pad3_led.x
            ref_point_y = pad3_led.y+pcbnew.FromMM(wire_gap)
            # U1
            chip3.SetPosition(pcbnew.VECTOR2I(ref_point_x , ref_point_y))
            chip3.SetOrientation(pcbnew.EDA_ANGLE(90, pcbnew.DEGREES_T))
            chip3.Flip(chip3.GetPosition(),False)
            chip3.Reference().SetVisible(False)
            chip3.Value().SetVisible(False)
            # U2
            ref_point2_x = pad3_led.x
            ref_point2_y = pad3_led.y+pcbnew.FromMM(wire_gap+3*panel_Y_size/panel_lines)
            chip4.SetPosition(pcbnew.VECTOR2I(ref_point2_x , ref_point2_y))
            chip4.SetOrientation(pcbnew.EDA_ANGLE(-90, pcbnew.DEGREES_T))
            chip4.Flip(chip4.GetPosition(),False)
            chip4.Reference().SetVisible(False)
            chip4.Value().SetVisible(False)
            # U3
            ref_point2_x = pad3_led.x
            ref_point2_y = pad3_led.y+pcbnew.FromMM(wire_gap+8*panel_Y_size/panel_lines)
            chip5.SetPosition(pcbnew.VECTOR2I(ref_point2_x , ref_point2_y))
            chip5.SetOrientation(pcbnew.EDA_ANGLE(-90, pcbnew.DEGREES_T))
            chip5.Flip(chip5.GetPosition(),False)
            chip5.Reference().SetVisible(False)
            chip5.Value().SetVisible(False)



def CapGndLines(pcb):
    for y in range (panel_lines):
        for x in range (panel_rows):
            track=[]
            ref_num =  y*panel_rows + x +1
            led = pcb.FindFootprintByReference("LED"+str(ref_num))
            for pad in led.Pads():
                if pad.GetPadName()=='3':
                    #netCode = pad.GetNetCode
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])

            cap = pcb.FindFootprintByReference("C"+str(ref_num))
            for pad in cap.Pads():
                if pad.GetPadName()=='2':    #PIN2 GND
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])
                    #track.append([pos_x, pos_y+ pcbnew.PCB_IU_PER_MM(2)])
                    if y%2==0:
                        new_pos = [pos_x+pcbnew.FromMM(0.9), pos_y]
                        track.append(new_pos)
                        AddVia(pcb, new_pos, 0.7, 0.3)
                    else:
                        new_pos = [pos_x-pcbnew.FromMM(0.9), pos_y]
                        track.append(new_pos)
                        AddVia(pcb, new_pos, 0.7, 0.3)

            AddTrack(pcb, track, 0.25, 0)

def VerticalLines(pcb):
    track_pin1=[[] for _ in range (panel_rows)]
    track_pin2=[[] for _ in range (panel_rows)]
    track_pin4=[[] for _ in range (panel_rows)]
    track_pin3=[]

    for y in range (panel_lines):
        for x in range (panel_rows):
            ref_num =  y*panel_rows + x +1
            led = pcb.FindFootprintByReference("LED"+str(ref_num))
            for pad in led.Pads():
                track=[]
                if pad.GetPadName()=='1':
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])
                    new_pos = [pos_x-pcbnew.FromMM(wire_gap), pos_y]
                    track.append(new_pos)
                    track_pin1[x].append(new_pos)
                if pad.GetPadName()=='4':
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])
                    new_pos = [pos_x+pcbnew.FromMM(wire_gap), pos_y]
                    track.append(new_pos)
                    track_pin4[x].append(new_pos)
                if pad.GetPadName()=='2':
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])
                    new_pos = [pos_x+pcbnew.FromMM(wire_gap), pos_y]
                    track.append(new_pos)
                    track_pin2[x].append(new_pos)
                if pad.GetPadName()=='3':
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])
                    new_pos = [pos_x, pos_y+pcbnew.FromMM(wire_gap)]
                    track.append(new_pos)
                    AddVia(pcb, new_pos, 0.7, 0.3)
                    track_pin3.append(new_pos)



                AddTrack(pcb, track, 0.2, pcbnew.F_Cu)
        AddTrack(pcb, track_pin3, 0.4, pcbnew.B_Cu)
        track_pin3=[]

#    for trackX in track_pin1[:-1]:
    for trackX in track_pin1:
        AddTrack(pcb, trackX, 0.2, pcbnew.F_Cu)
    for trackX in track_pin2:
        AddTrack(pcb, trackX, 0.2, pcbnew.F_Cu)
    for trackX in track_pin4:
        AddTrack(pcb, trackX, 0.2, pcbnew.F_Cu)

#    print(track_pin1[0])

def DataLines(pcb):
    bottom_track1=[]
    bottom_track2=[]
    track_counter=0
    cross_wire = False
    for y in range (panel_lines):
        for x in range (panel_rows):
            track=[]
            ref_num =  y*panel_rows + x +1
            led = pcb.FindFootprintByReference("LED"+str(ref_num))
            for pad in led.Pads():
                if pad.GetPadName()=='2':  # output
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])

                    if y%2==0:
                        new_pos = [pos_x+pcbnew.FromMM(1.2), pos_y]
                    else:
                        new_pos = [pos_x-pcbnew.FromMM(1.2), pos_y]
                    track.append(new_pos)



                    if ((x==(panel_rows-1))  and (y%2 != 0)):
                        new_pos[0] -= pcbnew.FromMM(0.3)
                    elif ((x==(panel_rows-1))  and (y%2 == 0)):
                        new_pos[0] += pcbnew.FromMM(0.5)
                    else:
                        AddVia(pcb, new_pos, 0.7, 0.3)
                    AddTrack(pcb, track, 0.25, 0)

                    if track_counter == 0:
                        bottom_track1.append(new_pos)
                    else:
                        bottom_track2.append(new_pos)

                track=[]
                if pad.GetPadName()=='4':  # input
                    pos_x = pad.GetPosition().x
                    pos_y = pad.GetPosition().y
                    track.append([pos_x, pos_y])

                    if y%2==0:
                        new_pos = [pos_x-pcbnew.FromMM(1.2), pos_y]
                    else:
                        new_pos = [pos_x+pcbnew.FromMM(1.2), pos_y]
                    track.append(new_pos)


                    if ((x==0) and (y%2==0)):
                        new_pos[0] -= pcbnew.FromMM(0.3)
                        cross_wire = True
                    elif ((x==0) and (y%2!=0)):
                        new_pos[0] += pcbnew.FromMM(0.5)
                        cross_wire = True
                    else:
                        AddVia(pcb, new_pos, 0.7, 0.3)
                    AddTrack(pcb, track, 0.25, 0)


                    if track_counter == 0:
                        bottom_track2.append(new_pos)
                        track_counter=1
                    else:
                        bottom_track1.append(new_pos)
                        track_counter=0

            layer=31
            if cross_wire:
                cross_wire = False
                layer = 0


            if track_counter == 0:
                AddTrack(pcb, bottom_track1, 0.25, layer)
                bottom_track1=[]

            else:
                AddTrack(pcb, bottom_track2, 0.25, layer)
                bottom_track2=[]


def DrawPolygons(pcb):

    plane_size=[0,0]
    plane_size[0]= panel_X_size/2 - panel_gap/4 - 0.2
    plane_size[1]= panel_Y_size/2 - panel_gap/4 - 0.2
    points = [
        (  plane_size[0],  plane_size[1]),
        ( -plane_size[0],  plane_size[1]),
        ( -plane_size[0], -plane_size[1]),
        (  plane_size[0], -plane_size[1])
    ]

    points = [(pcbnew.FromMM(x), pcbnew.FromMM(y)) for (x,y) in points]

    chain = pcbnew.SHAPE_LINE_CHAIN()

    for (x,y) in points:
        chain.Append(x, y)
    chain.SetClosed(True)

    zone = pcbnew.ZONE(pcb)
    zone.SetLayer(pcbnew.B_Cu)
    zone.AddPolygon(pcbnew.SHAPE_LINE_CHAIN(chain))
    net_pwr = pcb.FindNet("GND")
    zone.SetNet(net_pwr)
    zone.SetThermalReliefGap(pcbnew.FromMM(0.25))
    zone.SetThermalReliefSpokeWidth(pcbnew.FromMM(0.5))
    zone.SetLocalClearance(pcbnew.FromMM(0.25))
    pcb.Add(zone)

    zone = pcbnew.ZONE(pcb)
    zone.SetLayer(pcbnew.F_Cu)
    zone.AddPolygon(pcbnew.SHAPE_LINE_CHAIN(chain))
    net_pwr = pcb.FindNet("+5V")
    zone.SetThermalReliefGap(pcbnew.FromMM(0.25))
    zone.SetThermalReliefSpokeWidth(pcbnew.FromMM(0.5))
    zone.SetLocalClearance(pcbnew.FromMM(0.25))
    zone.SetNet(net_pwr)
    pcb.Add(zone)


def DrawEdges(pcb):
    plane_size=[0,0]
    plane_size[0]= panel_X_size/2 - panel_gap/4
    plane_size[1]= panel_Y_size/2 - panel_gap/4
    points = [
        (  plane_size[0],  plane_size[1]),
        ( -plane_size[0], -plane_size[1])
    ]
    points = [(pcbnew.FromMM(x), pcbnew.FromMM(y)) for (x,y) in points]
    points = [(int(x), int(y)) for (x,y) in points]

    pcb_shape = pcbnew.PCB_SHAPE(pcb)
    pcb_shape.SetLayer(pcbnew.Edge_Cuts)
    pcb_shape.SetShape(pcbnew.SHAPE_T_RECT)
    pcb_shape.SetStart(pcbnew.VECTOR2I(points[0][0], points[0][1]))
    pcb_shape.SetEnd(pcbnew.VECTOR2I(points[1][0], points[1][1]))
    pcb.Add(pcb_shape)



def Convert():
    print("start")
    pcb = pcbnew.LoadBoard(pcb_name)
    DrawEdges(pcb)
    LED_placement(pcb)
    VerticalLines(pcb)
    MOSFET_placement(pcb)
    D74HC595_placement(pcb)
    #CAP_placement(pcb)
    #CapGndLines(pcb)
    #DataLines(pcb)
    #Mount_placement(pcb)
    #DrawPolygons(pcb)
    pcb.Save(pcb_name2)

    print("created!")

Convert()



Несколько лет назад я описывал разработку аналогичного скрипта, но с нынешней версией Kicad это уже не работает — Разводка регулярных структур в KiCAD: путь лентяя





Теперь выбираем микросхемы для управления матрицей. Для управления линией удобно использовать специальные драйверы тока для светодиодов, у них как раз 16 выходов. На каждый цвет по одному драйверу — на плату их надо 3 штуки. Купить нужные оказалось не сложно, а очень сложно. Их выпускается просто тьма, в основном китайские, но с документацией большая проблема. В спецификации только подключение, основные параметры и картинка корпуса микросхемы. О программировании — ни слова. Где-то в интернетах я нашел статью одного товарища (тамбовский волк после этого ему товарищ), который писал, что микросхемы ICND2153, которые я нашел дешево на Али, являются полной копией STP1612PW05, которые за разумные деньги не купишь, но на них имеется достаточно хорошая спецификация. Когда я начал пытаться программировать, выяснилось, что товарищ несколько соврамши.

К счастью, нашлась картинка с анализом осциллограмм для микросхем ICND2153 от другого товарища, которому в руки попала готовая светодиодная матрица с такими микросхемами, и он проанализировал интерфейс.

Не все, что он изложил — правда, но мне этого хватило, после дня экспериментов микросхема худо-бедно задышала. Все, что удалось выяснить, я оформил, как дополнение к отсутствующей части спецификации, и выложил здесь. Извините, на англицком. Начало оригинальной спецификации тоже на всякий сохранено здесь.

С переключением колонок проблем меньше, но они есть. Каждая колонка — это 48 светодиодов, ток нужно обеспечить около ампера. Управляются они дешифратором или сдвиговым регистром. Я микросхем с таким выходным током не нашел, хотя они точно есть и используются в светодиодных панелях. Я в итоге поставил банальные 8-разрядные сдвиговые регистры 74HC595 в количестве двух штук с p-MOSFET транзисторами на выходах. 16 транзисторов пляж точно не украшают, но что делать? Кому сейчас легко?

Выбор микроконтроллера управления панелью вылился в отдельный квест. На плате двухсторонний монтаж компонентов, плата двухсторонняя и везде сплошные трассы. Нужен корпус, который можно установить так, чтобы он не мешал трассировке — лучше всего с выводами по двум сторонам. В самом крайнем случае, LQFP-32 с шагом 0.8мм с трудом можно развести. Из дополнительных требование — мне нужен DMA с доступом как минимум 8 ног и SPI. Вроде бы требования почти никакие, но найти удалось всего ничего.

Сначала было польстился на STM32G030K8T6 — LQFP-32 64 Kbytes Flash 8 Kbytes RAM, все порты, все понты, и очень дешевый. Начал экспериментировать с макеткой — и выяснилась одна неприятная для меня мелочь. Серия STM32G030 не умеет дергать лапами через DMA. Это вроде как такое усовершенствование — процессор теперь может лапками перебирать быстрее, но связь с DMA пропала.

Печалька. Пришлось довольствоваться STM32F030K6T6, у него всего 32 Kbytes Flash и 4K Kbytes RAM — маловато будет, но мы, бояре, народ работящий — как-нибудь выкрутимся.

Реализуем что-то напоминающее SPI Daisy Chain — только там по цепочке передается каждый байт, а здесь — блок. Т.е. первая панель принимает от мастера 4 блока, а дальше отправляется первый — пустой, а остальные сдвигом на блок. После завершения передачи — если в течении 2 миллисекунд нет новых блоков, все панели одновременно отображают последний полученный блок.

В общем, поведение напоминает WS812B. Данные для 4 панелей передаются за 2.24 миллисекунд — такой скорости хватит, чтобы демонстрировать видео на 40 панелях. Есть и табличная гамма-коррекция — исходно имеем 8 бит на цвет, реально мы можем отображать 16 бит на цвет, что и используем для коррекции.

Как сделать табличную гамма-коррекцию — без Питона никуда.

 Питонский корректор
f = open("LUT.h", "w+")
f.write("// LUT converter gamut & 8bits to 16/12")
f.write("const uint16_t gammaLUT[256] = {\n")
lineCounter= 16
gamma = 2.2
for i in range(256):
    value = pow(i/ 255.0, gamma) *  65535.0     #4095.0

    f.write(str(int(round(value,0)))+', ')
    lineCounter -= 1
    if (lineCounter==0):
        f.write("\n")
        lineCounter =16

f.close()

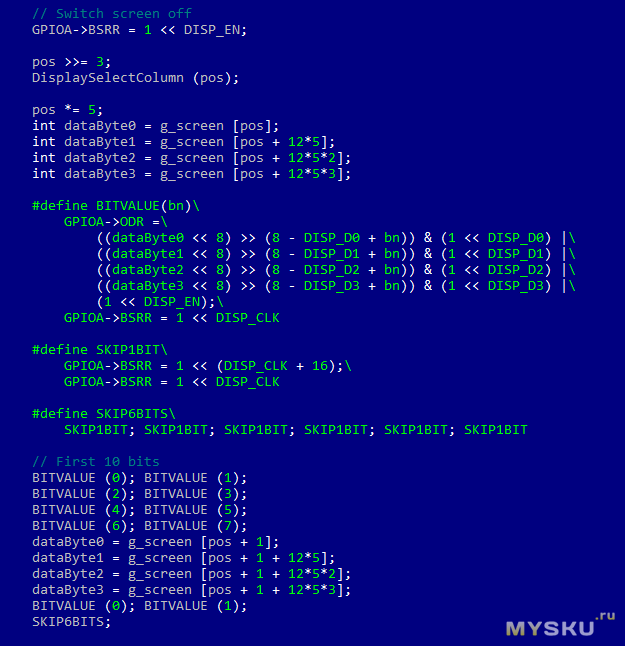

Процессор пришлось чуть разогнать — 64МГц вместо положенных 48, быстродействия не хватало, время от времени были непонятные моргания. Но какой же ты пионер без ножа? (Вот тебе 100 грамм и пончик.)

F030K6_ardu.ino
#include "stm32f0xx.h"

#define WIDTH 16
#define HEIGHT 16
#define PACKET_SIZE (WIDTH * HEIGHT * 3)
uint8_t target_buffer[PACKET_SIZE] __attribute__((aligned(4)));
uint8_t buffer[PACKET_SIZE] __attribute__((aligned(4)));

volatile bool dma_transfer_complete = false;

#define DMA_BUFF_LEN 70
uint8_t DmaBuffer[DMA_BUFF_LEN];
bool dma_gpio_complete = false;
bool buff_ready = false;

#include "spi_chain.h"
#include "dma_portA.h"

const uint16_t gammaLUT[256] __attribute__((section(".rodata"))) = {
0, 0, 2, 4, 7, 11, 17, 24, 32, 42, 53, 65, 79, 94, 111, 129,
148, 169, 192, 216, 242, 270, 299, 330, 362, 396, 432, 469, 508, 549, 591, 635,
681, 729, 779, 830, 883, 938, 995, 1053, 1113, 1175, 1239, 1305, 1373, 1443, 1514, 1587,
1663, 1740, 1819, 1900, 1983, 2068, 2155, 2243, 2334, 2427, 2521, 2618, 2717, 2817, 2920, 3024,
3131, 3240, 3350, 3463, 3578, 3694, 3813, 3934, 4057, 4182, 4309, 4438, 4570, 4703, 4838, 4976,
5115, 5257, 5401, 5547, 5695, 5845, 5998, 6152, 6309, 6468, 6629, 6792, 6957, 7124, 7294, 7466,
7640, 7816, 7994, 8175, 8358, 8543, 8730, 8919, 9111, 9305, 9501, 9699, 9900, 10102, 10307, 10515,
10724, 10936, 11150, 11366, 11585, 11806, 12029, 12254, 12482, 12712, 12944, 13179, 13416, 13655, 13896, 14140,
14386, 14635, 14885, 15138, 15394, 15652, 15912, 16174, 16439, 16706, 16975, 17247, 17521, 17798, 18077, 18358,
18642, 18928, 19216, 19507, 19800, 20095, 20393, 20694, 20996, 21301, 21609, 21919, 22231, 22546, 22863, 23182,
23504, 23829, 24156, 24485, 24817, 25151, 25487, 25826, 26168, 26512, 26858, 27207, 27558, 27912, 28268, 28627,
28988, 29351, 29717, 30086, 30457, 30830, 31206, 31585, 31966, 32349, 32735, 33124, 33514, 33908, 34304, 34702,
35103, 35507, 35913, 36321, 36732, 37146, 37562, 37981, 38402, 38825, 39252, 39680, 40112, 40546, 40982, 41421,
41862, 42306, 42753, 43202, 43654, 44108, 44565, 45025, 45487, 45951, 46418, 46888, 47360, 47835, 48313, 48793,
49275, 49761, 50249, 50739, 51232, 51728, 52226, 52727, 53230, 53736, 54245, 54756, 55270, 55787, 56306, 56828,
57352, 57879, 58409, 58941, 59476, 60014, 60554, 61097, 61642, 62190, 62741, 63295, 63851, 64410, 64971, 65535,
};

const uint8_t wave_table[16] __attribute__((section(".rodata"))) = {0, 50, 100, 142, 181, 212, 231, 242, 231, 212, 181, 142, 100, 50, 0, 0};

void fill_gradient_buffer()
{
  for (int y = 0; y < HEIGHT; y++)
  {
    for (int x = 0; x < WIDTH; x++)
    {
      int index = (y * WIDTH + x) * 3;
      uint8_t t = ((x + y) * 16) / (WIDTH + HEIGHT);
      uint8_t idx = t & 15;
      target_buffer[index + 0] = wave_table[idx];
      target_buffer[index + 1] = wave_table[(idx + 5) & 15];
      target_buffer[index + 2] = wave_table[(idx + 10) & 15];
    }
  }
}

void fill_squares_buffer()
{
  const uint8_t rainbow[7][3] = {
      {255, 0, 0},
      {255, 165, 0},
      {255, 255, 0},
      {0, 255, 0},
      {0, 255, 255},
      {0, 0, 255},
      {128, 0, 128}};
  for (uint8_t y = 0; y < HEIGHT; y++)
  {
    for (uint8_t x = 0; x < WIDTH; x++)
    {
      uint16_t index = (y * WIDTH + x) * 3;
      if ((x == 7 || x == 8) && (y == 7 || y == 8))
      {
        target_buffer[index + 0] = 255;
        target_buffer[index + 1] = 0;
        target_buffer[index + 2] = 0;
      }
      else
      {
        int8_t dx = (x < 8) ? (7 - x) : (x - 8);
        int8_t dy = (y < 8) ? (7 - y) : (y - 8);
        uint8_t dist = (dx > dy) ? dx : dy;
        uint8_t color = (dist - 1) % 7;
        target_buffer[index + 0] = rainbow[color][0];
        target_buffer[index + 1] = rainbow[color][1];
        target_buffer[index + 2] = rainbow[color][2];
      }
    }
  }
}

void fill_color(uint8_t color)
{
  for (uint8_t y = 0; y < HEIGHT; y++)
  {
    for (uint8_t x = 0; x < WIDTH; x++)
    {
      uint16_t index = (y * WIDTH + x) * 3;
      target_buffer[index + 0] = 0;
      target_buffer[index + 1] = 0;
      target_buffer[index + 2] = 0;
      if (color == 0)
        target_buffer[index + 0] = 255;
      else if (color == 1)
        target_buffer[index + 1] = 255;
      else if (color == 2)
        target_buffer[index + 2] = 255;
    }
  }
}

void fill_arrows()
{
  memset(target_buffer, 0, PACKET_SIZE);
  for (uint8_t y = 0; y < HEIGHT; y++)
  {
    for (uint8_t x = 0; x < WIDTH; x++)
    {
      uint16_t index = (y * WIDTH + x) * 3;
      uint8_t r = 0, g = 0, b = 0;
      if (y < 10 && x >= 6 && x >= 6 + y)
        r = 255;
      else if (x < 10 && y >= 6 && y >= 6 + x)
        g = 255;
      target_buffer[index + 0] = r;
      target_buffer[index + 1] = g;
      target_buffer[index + 2] = b;
    }
  }
}

void pre_activ()
{
  memset(DmaBuffer, 0x80, 32);
  uint8_t dma_buf_ptr = 1;
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  for (uint8_t i = 0; i < 14; i++)
  {
    DmaBuffer[dma_buf_ptr++] |= 0x10;
    DmaBuffer[dma_buf_ptr++] |= 0x10 | 0x08;
  }
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  while (!dma_gpio_complete);
  DMA1_Channel4->CNDTR = 32;
  DMA1_Channel4->CCR |= DMA_CCR_EN;
  dma_gpio_complete = false;
}

void outs_en()
{
  memset(DmaBuffer, 0x80, 28);
  uint8_t dma_buf_ptr = 1;
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  for (uint8_t i = 0; i < 12; i++)
  {
    DmaBuffer[dma_buf_ptr++] |= 0x10;
    DmaBuffer[dma_buf_ptr++] |= 0x10 | 0x08;
  }
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  while (!dma_gpio_complete);
  DMA1_Channel4->CNDTR = 28;
  DMA1_Channel4->CCR |= DMA_CCR_EN;
  dma_gpio_complete = false;
}

void vsync()
{
  memset(DmaBuffer, 0x80, 10);
  uint8_t dma_buf_ptr = 1;
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  for (uint8_t i = 0; i < 3; i++)
  {
    DmaBuffer[dma_buf_ptr++] |= 0x10;
    DmaBuffer[dma_buf_ptr++] |= 0x10 | 0x08;
  }
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  while (!dma_gpio_complete);
  DMA1_Channel4->CNDTR = 10;
  DMA1_Channel4->CCR |= DMA_CCR_EN;
  dma_gpio_complete = false;
}

void SRAM_wr()
{
  memset(DmaBuffer, 0x80, 10);
  uint8_t dma_buf_ptr = 1;
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  DmaBuffer[dma_buf_ptr++] |= 0x10 | 0x08;
  DmaBuffer[dma_buf_ptr++] |= 0x10;
  while (!dma_gpio_complete);
  DMA1_Channel4->CNDTR = 10;
  DMA1_Channel4->CCR |= DMA_CCR_EN;
  dma_gpio_complete = false;
}

void reg_ctrl(uint16_t ctrl_data, uint8_t LEs)
{
  memset(DmaBuffer, 0x80, DMA_BUFF_LEN);
  uint16_t RGBgamma[3] = {ctrl_data, ctrl_data, ctrl_data};
  uint8_t highBytes[8] = {0};
  uint8_t lowBytes[8] = {0};
  for (uint8_t i = 0; i < 3; i++)
  {
    highBytes[i] = RGBgamma[i] >> 8;
    lowBytes[i] = RGBgamma[i];
  }
  uint8_t dma_buf_ptr = 1;
  uint16_t mask = 0x8000;
  for (uint8_t i = 0; i < 16; i++)
  {
    uint8_t datamask = 0;
    uint8_t data_byte = 0;
    if (RGBgamma[0] & mask)
      datamask |= 0x01;
    if (RGBgamma[1] & mask)
      datamask |= 0x02;
    if (RGBgamma[2] & mask)
      datamask |= 0x04;
    data_byte |= datamask;
    mask >>= 1;
    if (i > (15 - LEs))
      data_byte |= 0x10;
    DmaBuffer[dma_buf_ptr++] |= data_byte;
    data_byte |= 0x08 | datamask;
    if (i > (15 - LEs))
      data_byte |= 0x10;
    DmaBuffer[dma_buf_ptr++] |= data_byte;
  }
  while (!dma_gpio_complete);
  DMA1_Channel4->CCR |= DMA_CCR_EN;
  dma_gpio_complete = false;
}

void mosfet_switch(uint8_t row)
{
  memset(DmaBuffer, 0x80, DMA_BUFF_LEN);
  memset(DmaBuffer + 1, 0, 65);
  DmaBuffer[33] = 0x80;
  uint8_t *buf = DmaBuffer + 1;
  for (uint8_t i = 0; i < 16; i++)
  {
    *buf++ |= 0x20;
    *buf++ |= 0x60;
  }
  buf++;
  for (uint8_t i = 0; i < 16; i++)
  {
    uint8_t data_byte = (i == row) ? 0x00 : 0x20;
    *buf++ |= data_byte;
    *buf++ |= (data_byte | 0x40);
  }
  while (!dma_gpio_complete);
  DMA1_Channel4->CNDTR = DMA_BUFF_LEN;
  DMA1_Channel4->CCR |= DMA_CCR_EN;
  dma_gpio_complete = false;
}

void fill_buff(uint8_t *buf_pnt, uint8_t word_cnt, uint8_t row)
{
  row &= 0x0F;
  buf_pnt += (row * 16 + word_cnt) * 3;
  uint16_t RGBgamma[3];
  for (uint8_t i = 0; i < 3; i++)
    RGBgamma[i] = gammaLUT[*buf_pnt++];
  uint8_t highBytes[8] = {0};
  uint8_t lowBytes[8] = {0};
  for (uint8_t i = 0; i < 3; i++)
  {
    highBytes[i] = RGBgamma[i] >> 8;
    lowBytes[i] = RGBgamma[i];
  }
  memset(DmaBuffer, 0x80, DMA_BUFF_LEN);
  uint8_t dma_buf_ptr = 1;
  uint16_t mask = 0x8000;
  for (uint8_t i = 0; i < 16; i++)
  {
    uint8_t datamask = 0;
    uint8_t data_byte = 0;
    if (RGBgamma[0] & mask)
      datamask |= 0x01;
    if (RGBgamma[1] & mask)
      datamask |= 0x02;
    if (RGBgamma[2] & mask)
      datamask |= 0x04;
    data_byte |= datamask;
    mask >>= 1;
    if (i > 14)
      data_byte |= 0x10;
    DmaBuffer[dma_buf_ptr++] |= data_byte;
    data_byte |= 0x08 | datamask;
    if (i > 14)
      data_byte |= 0x10;
    DmaBuffer[dma_buf_ptr++] |= data_byte;
  }
  while (!dma_gpio_complete);
  DMA1_Channel4->CNDTR = DMA_BUFF_LEN;
  DMA1_Channel4->CCR |= DMA_CCR_EN;
  dma_gpio_complete = false;
}

void tim17_setup()
{
  RCC->APB2ENR |= RCC_APB2ENR_TIM17EN;
  TIM17->PSC = 48 - 1;
  TIM17->ARR = 833 - 1;
  TIM17->DIER |= TIM_DIER_UIE;
  TIM17->CR1 |= TIM_CR1_CEN;
  NVIC_SetPriority(TIM17_IRQn, 1);
  NVIC_EnableIRQ(TIM17_IRQn);
}

bool time_to_go = false;
extern "C" void TIM17_IRQHandler()
{
  if (TIM17->SR & TIM_SR_UIF)
  {
    TIM17->SR &= ~TIM_SR_UIF;
    time_to_go = true;
  }
}

void system_clock_config()
{
  RCC->CR &= ~RCC_CR_PLLON;
  RCC->CFGR = 0;
  RCC->CR |= RCC_CR_HSION;
  while (!(RCC->CR & RCC_CR_HSIRDY));
  FLASH->ACR |= FLASH_ACR_PRFTBE;
  FLASH->ACR &= ~FLASH_ACR_LATENCY;
  FLASH->ACR |= 0x2;
  RCC->CFGR = RCC_CFGR_PLLMUL16 | RCC_CFGR_PLLSRC_HSI_DIV2;
  RCC->CR |= RCC_CR_PLLON;
  while (!(RCC->CR & RCC_CR_PLLRDY));
  RCC->CFGR |= RCC_CFGR_SW_PLL;
  while ((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_PLL);
}

void setup()
{
  system_clock_config();
  fill_squares_buffer();
  tim3_setup();
  dma_port_setup();
  spi_chain_setup();
  tim17_setup();
  dma_gpio_complete = true;
  pre_activ();
  outs_en();
  pre_activ();
  vsync();
  pre_activ();
  reg_ctrl(0x0070, 4);
  pre_activ();
  reg_ctrl(0x7F9C, 6);
  pre_activ();
  reg_ctrl(0x40F7, 8);
  pre_activ();
  reg_ctrl(0x0040, 10);
  pre_activ();
  reg_ctrl(0x0008, 2);
}

void loop()
{
  uint8_t *pointer = target_buffer;
  static uint8_t row = 0;
  if (time_to_go)
  {
    time_to_go = false;
    for (uint8_t i = 0; i < 16; i++)
      fill_buff(pointer, i, row);
    pre_activ();
    vsync();
    TIM3->CCER &= ~TIM_CCER_CC3E;
    mosfet_switch(row);
    delayMicroseconds(8);
    TIM3->CCER |= TIM_CCER_CC3E;
    row++;
    row &= 0x0F;
  }
  if (buff_ready)
  {
    DMA1_Channel5->CCR |= DMA_CCR_EN;
    buff_ready = false;
  }
}
dma_portA.h
#ifndef _DMA_PORTA_H
#define _DMA_PORTA_H

// DMA conflict!!! p152

void tim16_setup()
{
  RCC->APB2ENR |= RCC_APB2ENR_TIM16EN;
  TIM16->ARR = 1;
  TIM16->DIER |= TIM_DIER_UDE;                    // Update DMA request enable
  TIM16->CR2 |= TIM_CR2_MMS_1;                    // TRGO selection: update event
  TIM16->CR1 |= TIM_CR1_CEN;                      // Enable Timer 16
  SYSCFG->CFGR1 |= SYSCFG_CFGR1_TIM16_DMA_RMP;    // remap TIM16 to DMA ch4
}


void dma_setup()
{
  // Enable clocks for GPIOA and DMA1
  RCC->AHBENR |= RCC_AHBENR_GPIOAEN | RCC_AHBENR_DMA1EN;

  // Configure GPIOA as output
  GPIOA->MODER   &= 0xFFFF0000;
  GPIOA->MODER   |= 0x00005555;
  GPIOA->OSPEEDR |= 0x0000FFFF;

  // Configure DMA
  DMA1_Channel4->CCR = 0;
  DMA1_Channel4->CPAR = (uint32_t)&GPIOA->ODR;    // Peripheral address (GPIOA ODR)
  DMA1_Channel4->CMAR = (uint32_t)DmaBuffer;      // Memory address (DmaBuffer)
  DMA1_Channel4->CNDTR = sizeof(DmaBuffer);                      // Number of data items
  // Memory increment, Memory to peripheral, Transfer complete interrupt
  DMA1_Channel4->CCR = DMA_CCR_PL_0 | DMA_CCR_PL_1 | DMA_CCR_MINC | DMA_CCR_DIR | DMA_CCR_TCIE | DMA_CCR_EN;
  NVIC_EnableIRQ(DMA1_Channel4_5_IRQn);  // Enable DMA1 Channel 3 interrupt
}




extern "C" void DMA1_Channel4_5_IRQHandler()
{
  if (DMA1->ISR & DMA_ISR_TCIF4)
  {
    DMA1->IFCR |= DMA_IFCR_CTCIF4;  // Clear transfer complete flag
    DMA1_Channel4->CCR &= ~DMA_CCR_EN;
    DMA1_Channel4->CNDTR = sizeof(DmaBuffer);      // Reload DMA for the next transfer
    dma_gpio_complete = true;
  }

  if (DMA1->ISR & DMA_ISR_TCIF5)
  {
    DMA1->IFCR |= DMA_IFCR_CTCIF5;  // Clear the Transfer Complete (TC) flag
    DMA1_Channel5->CCR &= ~DMA_CCR_EN;
    DMA1_Channel5->CNDTR = PACKET_SIZE / 4; // Reset the number of data to transfer
    dma_transfer_complete = true;
    GPIOB->ODR &= ~0x40;
  }

}


void tim3_setup()
{
  // Enable the clock for GPIOB
  RCC->AHBENR |= RCC_AHBENR_GPIOBEN;
  // Enable the clock for Timer 3
  RCC->APB1ENR |= RCC_APB1ENR_TIM3EN;

  // Set PB0 to alternate function mode
  GPIOB->MODER &= ~(GPIO_MODER_MODER0); // Clear mode
  GPIOB->MODER |= GPIO_MODER_MODER0_1;  // Set to alternate function mode

  // Set the alternate function for PB0 to AF1 (TIM3_CH3)
  GPIOB->AFR[0] &= ~(GPIO_AFRL_AFRL0); // Clear AF
  GPIOB->AFR[0] |= 1 << (0 * 4);       // Set to AF1

  // Configure Timer 3
  TIM3->CR1 = 0;                    // Clear control register 1
  TIM3->PSC = 0;                    // No prescaler, timer clock = system clock
  //TIM3->ARR = 1;                    // Auto-reload register value (to get 24 MHz PWM)
  TIM3->ARR = 4;                    // Auto-reload register value (to get 10 MHz PWM)
  //TIM3->CCR3 = 1;                   // Compare register value (50% duty cycle)
 // TIM3->ARR = 9;                    // Auto-reload register value (for ~4.8 MHz PWM)
  TIM3->CCR3 = 4;                   // Compare register value (50% duty cycle)

  TIM3->ARR = 4;                    // Auto-reload register value (to get 10 MHz PWM)
  TIM3->CCR3 = 2;                   // Compare register value (50% duty cycle)

  // Set PWM mode 1 on channel 3
  TIM3->CCMR2 &= ~(TIM_CCMR2_OC3M); // Clear output compare mode bits for channel 3
  TIM3->CCMR2 |= (6 << TIM_CCMR2_OC3M_Pos); // Set PWM mode 1 (110) on OC3M bits
  TIM3->CCMR2 |= TIM_CCMR2_OC3PE;   // Enable preload

  TIM3->CCER |= TIM_CCER_CC3E;      // Enable capture/compare 3 output

  // Enable the timer
  TIM3->CR1 |= TIM_CR1_CEN;         // Start Timer 3
}


void dma_port_setup()
{
  tim16_setup();
  dma_setup() ;
}


#endif
spi_chain.h
#ifndef _SPI_CHAIN_H
#define _SPI_CHAIN_H

// 4 panels - 2.24uS

void spi_setup()
{
  // test pins B6, B7
  RCC->AHBENR |= RCC_AHBENR_GPIOBEN;
  GPIOB->MODER &= ~(GPIO_MODER_MODER7 | GPIO_MODER_MODER6); // Clear mode
  GPIOB->MODER |= GPIO_MODER_MODER7_0 | GPIO_MODER_MODER6_0;  // Set to output mode  PB6, PB7
  GPIOB->ODR &= ~0xC0;

  // Enable clocks for GPIOA, GPIOB, and SPI1
  RCC->AHBENR |= RCC_AHBENR_GPIOAEN | RCC_AHBENR_GPIOBEN;
  RCC->APB2ENR |= RCC_APB2ENR_SPI1EN;

  // Configure SPI pins
  GPIOA->MODER |= GPIO_MODER_MODER15_1; // NSS (PA15) as AF
  GPIOB->MODER |= GPIO_MODER_MODER3_1 | GPIO_MODER_MODER5_1 | GPIO_MODER_MODER4_1; // SCK (PB3), MOSI (PB5), MISO (PB4) as AF
  GPIOA->AFR[1] |= (0 << GPIO_AFRH_AFRH7_Pos);  // AF0 for PA15
  GPIOB->AFR[0] |= (0 << GPIO_AFRL_AFRL3_Pos) | (0 << GPIO_AFRL_AFRL5_Pos) | (0 << GPIO_AFRL_AFRL4_Pos); // AF0 for PB3, PB5, PB4

  // Configure SPI1 as SPI slave
  RCC->APB2RSTR |=  RCC_APB2RSTR_SPI1RST;
  RCC->APB2RSTR &= ~RCC_APB2RSTR_SPI1RST;
  //SPI1->CR2     = 0x0700 | SPI_CR2_FRXTH; // Set the FRXTH bit to have the RXNE event when FIFO level is 1/4 (8-bit)
  SPI1->CR2     = 0x0F00;    // 16 bit SPI

}


void dma_spi_setup()
{
  // Enable clock for DMA
  RCC->AHBENR |= RCC_AHBENR_DMA1EN;

  // Configure DMA for SPI RX (DMA1 Channel 2)
  DMA1_Channel2->CCR = //DMA_CCR_PL_1 |  // Priority level
                       DMA_CCR_MINC |  // Memory increment
//                       DMA_CCR_MSIZE_0 |// Memory size 16bit
                       //DMA_CCR_PSIZE_0 |// 16-bit peripheral size
                       DMA_CCR_TCIE |  // transfer complete interrupt
                       DMA_CCR_HTIE;   // half transfer complete interrupt enable
  DMA1_Channel2->CNDTR = PACKET_SIZE;  // Number of data to transfer
  DMA1_Channel2->CPAR = (uint32_t)&(SPI1->DR); // Peripheral address
  DMA1_Channel2->CMAR = (uint32_t)buffer; // Memory address
  DMA1_Channel2->CCR |= DMA_CCR_EN; // Enable DMA channel

  // Configure DMA for SPI TX (DMA1 Channel 3)
  DMA1_Channel3->CCR = 0;
  DMA1_Channel3->CCR = //DMA_CCR_PL_0 |  // Priority level
                       DMA_CCR_PL_1 |
//                       DMA_CCR_MSIZE_0 |// Memory size 16bit
//                       DMA_CCR_PSIZE_0 |// 16-bit peripheral size
                       DMA_CCR_MINC |  // Memory increment
                       DMA_CCR_DIR;    // read from memory
  DMA1_Channel3->CNDTR = PACKET_SIZE;  // Number of data to transfer
  DMA1_Channel3->CPAR = (uint32_t)&(SPI1->DR); // Peripheral address
  DMA1_Channel3->CMAR = (uint32_t)buffer; // Memory address

  SPI1->CR2 |= SPI_CR2_RXDMAEN;
  SPI1->CR1 |=  SPI_CR1_SPE; // Enable SPI

  NVIC_EnableIRQ(DMA1_Channel2_3_IRQn); // Enable DMA1 Channel 2 and 3 interrupt

  // DMA memory copy  25uS to copy array
  DMA1_Channel5->CCR = 0;
  DMA1_Channel5->CMAR = (uint32_t)buffer;         // Source address
  DMA1_Channel5->CPAR = (uint32_t)target_buffer;
  DMA1_Channel5->CNDTR = PACKET_SIZE / 4; // 32-bit transfers, so PACKET_SIZE / 4
  // Configure the DMA channel
  DMA1_Channel5->CCR = DMA_CCR_MINC    | // Memory increment mode
                       DMA_CCR_PINC    | // Peripheral increment mode (acting as memory)
                       DMA_CCR_DIR     | // Read from memory
                       DMA_CCR_MSIZE_1 | // 32-bit memory size
                       DMA_CCR_PSIZE_1 |  // 32-bit peripheral size
                       DMA_CCR_MEM2MEM;

  DMA1_Channel5->CCR |= DMA_CCR_TCIE; // Enable Transfer Complete interrupt

  NVIC_EnableIRQ(DMA1_Channel4_5_IRQn);   // Enable DMA1 Channel 5 interrupt in NVIC
}

// DMA interrupt handler
extern "C" void DMA1_Channel2_3_IRQHandler()
{
  if (DMA1->ISR & DMA_ISR_HTIF2) // half transfer complete interrupt for Channel 2
  {
    DMA1->IFCR = DMA_IFCR_CHTIF2; // Clear half transfer flag
    TIM14->CNT = 0;   // timeout reset
    TIM14->SR &= ~TIM_SR_UIF; // Clear interrupt flag
    TIM14->CR1 |= TIM_CR1_CEN;  // Enable timer
  }


  if (DMA1->ISR & DMA_ISR_TCIF2) // Transfer complete interrupt for Channel 2
  {
    DMA1->IFCR = DMA_IFCR_CTCIF2; // Clear transfer complete flag

    DMA1_Channel2->CCR &= ~DMA_CCR_EN; // Disable DMA channels
    DMA1_Channel3->CCR &= ~DMA_CCR_EN;
    DMA1_Channel2->CNDTR = PACKET_SIZE; // Reset number of data to transfer
    DMA1_Channel3->CNDTR = PACKET_SIZE; // Reset number of data to transfer
    DMA1_Channel2->CCR |= DMA_CCR_EN; // Re-enable RX DMA channel
    DMA1_Channel3->CCR |= DMA_CCR_EN; // Enable DX DMA channel

    SPI1->CR2 |= SPI_CR2_TXDMAEN | SPI_CR2_RXDMAEN;

    TIM14->CNT = 0;   // timeout reset
    TIM14->SR &= ~TIM_SR_UIF; // Clear interrupt flag
    TIM14->CR1 |= TIM_CR1_CEN;  // Enable timer
  }
}



// ======================================================
// add __weak
// in arduino find HardwareTimer.cpp and replase
// void TIM14_IRQHandler(void)
// void __weak TIM14_IRQHandler(void)
// ====================================================
// DMA timeout
extern "C" void TIM14_IRQHandler()
{
  if (TIM14->SR & TIM_SR_UIF) // Update interrupt flag
  {
    TIM14->SR &= ~TIM_SR_UIF; // Clear interrupt flag
    TIM14->CR1 &= ~TIM_CR1_CEN;  // Disable timer

    GPIOB->ODR |=  0x40;       // debug

    RCC->APB2RSTR |=  RCC_APB2RSTR_SPI1RST;
    RCC->APB2RSTR &= ~RCC_APB2RSTR_SPI1RST;
    SPI1->CR2 = 0x0700 | SPI_CR2_FRXTH; // Set the FRXTH bit to have the RXNE event when FIFO level is 1/4 (8-bit)
    //SPI1->CR2     = 0x0F00;    // 16 bit SPI
    SPI1->CR1 |= SPI_CR1_SPE; // Enable SPI

    DMA1_Channel2->CCR &= ~DMA_CCR_EN; // Disable RX DMA channel
    DMA1_Channel3->CCR &= ~DMA_CCR_EN; // Disable DX DMA channel
    DMA1->IFCR = DMA_IFCR_CGIF2 | DMA_IFCR_CGIF3;   // Clear DMA flags
    DMA1_Channel2->CNDTR = PACKET_SIZE; // Number of data to transfer
    DMA1_Channel3->CNDTR = PACKET_SIZE; // Number of data to transfer
    DMA1_Channel2->CCR |= DMA_CCR_EN; // Enable DMA channel

    SPI1->CR2 |= SPI_CR2_RXDMAEN;
    //DMA1_Channel5->CCR |= DMA_CCR_EN;// Enable transmit array
    buff_ready = true;
  }
}



void timer14_setup()
{

  RCC->APB1RSTR |=  RCC_APB1RSTR_TIM14RST;
  RCC->APB1RSTR &= ~RCC_APB1RSTR_TIM14RST;
  // Enable TIM14 clock
  RCC->APB1ENR |= RCC_APB1ENR_TIM14EN;
  // Configure TIM14

  TIM14->CR1 =0;
  TIM14->PSC = 48 - 1;  // Prescaler
  TIM14->ARR = 2000 - 1;  // Auto-reload register 2000uS
  TIM14->CNT = 0;
  TIM14->DIER |= TIM_DIER_UIE;  // Enable update interrupt
  //bug workaround
  TIM14->CR1 |= TIM_CR1_CEN;  // Enable timer
  TIM14->EGR = TIM_EGR_UG;  // Генерация события обновления
  TIM14->SR &= ~TIM_SR_UIF;  // Сброс флага обновления
  TIM14->CR1 &= ~TIM_CR1_CEN;  // Enable timer
  //
  NVIC_EnableIRQ(TIM14_IRQn);
}

void spi_chain_setup()
{
  spi_setup();
  dma_spi_setup();
  timer14_setup();
}

#endif



Мастером был назначен ESP32. К одному SPI подключена SD карточка, второй использован для передачи информации панелям.

Ничего сложного или оригинального — с помощью готовой библиотеки в две строки запускается FTP сервер, используя который можно загрузить файлы на SD. Все BMP файлы форматом 32х32 последовательно отправляются к панелям — не знаю даже, что тут можно описывать, все просто, как грабли.

main.cpp
#include <Arduino.h>
#include <SPI.h>
#include <SD.h>
#include <WiFi.h>
#include <ESPmDNS.h>
#include <SimpleFTPServer.h>
#include "secrets.h"
#include <driver/spi_master.h>
#include "utils.h"


// ******************************************
// GPIO  5	SD Card CS (Chip Select)
// GPIO 18	SD Card MOSI (Master Out Slave In)
// GPIO 23	SD Card MISO (Master In Slave Out)
// GPIO 19	SD Card CLK (Clock)
// ******************************************
#define SD_CS   5
#define SD_MOSI 18
#define SD_MISO 23
#define SD_SCK  19

#define WIDTH 32
#define HEIGHT 32
#define PANEL_WIDTH 16
#define PANEL_HEIGHT 16
#define NUM_PANELS 4
#define IMAGE_CHANGE_INTERVAL 3000 // 10 seconds for changing images
#define SPI_PERIOD 500
#define SD_TEST_INTERVAL 5000

uint32_t originalData[WIDTH][HEIGHT];
uint32_t ledData[PANEL_WIDTH * PANEL_HEIGHT * NUM_PANELS];

#define PACKET_SIZE (PANEL_WIDTH * PANEL_HEIGHT * 3)
#define HSPI_BUFF_SIZE (PACKET_SIZE * NUM_PANELS)
#define PACKET_CNT NUM_PANELS
uint8_t hspi_data[HSPI_BUFF_SIZE];
uint8_t bmp_data[HSPI_BUFF_SIZE];
uint8_t *buff_ponter;
int16_t buff_counter;

#include "hspi.h"

FtpServer ftpServer;

uint32_t spi_time_now = 0;
volatile bool hspi_data_busy = false;


void spi_task(void *pvParameters)
{
  setup_hspi();
  spi_transaction_t t;
  while (true)
  {
    if (millis() >= spi_time_now + SPI_PERIOD)
    {
      hspi_data_busy = true;
      buff_ponter = hspi_data;
      buff_counter = PACKET_CNT;
      memset(&t, 0, sizeof(t));
      t.length = PACKET_SIZE * 8;
      t.tx_buffer = buff_ponter;
      spi_device_queue_trans(hspi, &t, portMAX_DELAY);
      buff_ponter += PACKET_SIZE;
      buff_counter--;
      spi_time_now += SPI_PERIOD;
    }

    if (dma_transfer_complete)
    {
      if (buff_counter > 0)
      {
        memset(&t, 0, sizeof(t));
        t.length = PACKET_SIZE * 8;
        t.tx_buffer = buff_ponter;
        spi_device_queue_trans(hspi, &t, portMAX_DELAY);
        buff_ponter += PACKET_SIZE;
        buff_counter--;
      }
      else hspi_data_busy = false;
      dma_transfer_complete = false;
    }
    yield();
  }
}




void ftp_server_task(void *pvParameters)
{
  while (true)
  {
    ftpServer.handleFTP();
    vTaskDelay(2);
  }
}

int remap_panels(int x, int y) {
  // Determine panel based on global coordinates
  int panel_x = x / PANEL_WIDTH; // 0 or 1
  int panel_y = y / PANEL_HEIGHT; // 0 or 1
  int panel = panel_y * 2 + panel_x; // Panel index: 0, 1, 2, 3

  // Local coordinates within the panel
  int local_x = x % PANEL_WIDTH;
  int local_y = y % PANEL_HEIGHT;

  // Determine destination panel and coordinates
  int dst_panel = panel;
  int dst_x = local_x;
  int dst_y = local_y;

  // For panels 2 and 3, swap positions and flip coordinates
  if (panel == 2) {
    dst_panel = 3; // Map panel 2 pixels to panel 3
    dst_x = (PANEL_WIDTH - 1) - local_x;
    dst_y = (PANEL_HEIGHT - 1) - local_y;
  } else if (panel == 3) {
    dst_panel = 2; // Map panel 3 pixels to panel 2
    dst_x = (PANEL_WIDTH - 1) - local_x;
    dst_y = (PANEL_HEIGHT - 1) - local_y;
  }

  // Compute index in bmp_data
  int panel_offset = dst_panel * PACKET_SIZE;
  int pixel_offset = (dst_y * PANEL_WIDTH + dst_x) * 3;
  return panel_offset + pixel_offset;
}

void fill_gradient_buffer()
{
  const uint8_t wave_table[16] = {0, 50, 100, 142, 181, 212, 231, 242, 231, 212, 181, 142, 100, 50, 0, 0};
  for (int y = 0; y < HEIGHT; y++)
  {
    for (int x = 0; x < WIDTH; x++)
    {
      uint8_t t = ((x + y) * 16) / (PANEL_WIDTH + PANEL_HEIGHT);
      uint8_t idx = t & 15;
      uint8_t r = wave_table[idx];
      uint8_t g = wave_table[(idx + 5) & 15];
      uint8_t b = wave_table[(idx + 10) & 15];
      int bmp_index = remap_panels(x, y);
      bmp_data[bmp_index + 0] = r;
      bmp_data[bmp_index + 1] = g;
      bmp_data[bmp_index + 2] = b;
    }
  }

  while (hspi_data_busy) vTaskDelay(1);
  memcpy(hspi_data, bmp_data, HSPI_BUFF_SIZE);
}

bool validate_bmp_file(File &bmpFile)
{
  uint8_t header[54];
  if (bmpFile.read(header, 54) != 54)
  {
    Serial.println("Invalid BMP header");
    return false;
  }
  if (header[0] != 'B' || header[1] != 'M' || *(uint16_t*)&header[28] != 24)
  {
    Serial.println("Unsupported BMP format (must be 24-bit)");
    return false;
  }
  int32_t width = *(int32_t*)&header[18];
  int32_t height = *(int32_t*)&header[22];
  if (width != WIDTH || height != HEIGHT)
  {
    Serial.printf("Invalid BMP dimensions: %dx%d, expected %dx%d\n", width, height, WIDTH, HEIGHT);
    return false;
  }
  return true;
}

bool load_bmp_to_buffer(const char* filename)
{
  File bmpFile = SD.open(filename);
  if (!bmpFile) {
    Serial.println("Failed to open BMP file");
    return false;
  }
  if (!validate_bmp_file(bmpFile))
  {
    bmpFile.close();
    return false;
  }
  uint8_t header[54];
  bmpFile.seek(0);
  if (bmpFile.read(header, 54) != 54)
  {
    Serial.println("Failed to re-read BMP header");
    bmpFile.close();
    return false;
  }
  uint32_t dataOffset = *(uint32_t*)&header[10];
  bmpFile.seek(dataOffset);

  // Read BMP pixels and write directly to bmp_data with remapping
  for (int y = 0; y < HEIGHT; y++)
  {
    int bmp_y = HEIGHT - 1 - y; // BMP is bottom-up
    for (int x = 0; x < WIDTH; x++) {
      uint8_t b = bmpFile.read();
      uint8_t g = bmpFile.read();
      uint8_t r = bmpFile.read();
      int bmp_index = remap_panels(x, bmp_y);
      bmp_data[bmp_index + 0] = r;
      bmp_data[bmp_index + 1] = g;
      bmp_data[bmp_index + 2] = b;
    }
  }
  bmpFile.close();

  while (hspi_data_busy) vTaskDelay(1);
  memcpy(hspi_data, bmp_data, HSPI_BUFF_SIZE);
  return true;
}

bool wifi_setup(void)
{
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);
  delay(10);
  Serial.println();
  Serial.print("Waiting for WiFi... ");
  uint8_t i = 0;
  while ((WiFi.status() != WL_CONNECTED) && (i++ < 60))
  {
    Serial.print(".");
    delay(500);
  }
  if (i > 60)
  {
    Serial.print("\nCould not connect wifi");
    return false;
  }
  Serial.println("\nWiFi connected");
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());
  Serial.print("ESP32 HostName: ");
  Serial.println(WiFi.getHostname());
  Serial.print("RSSI: ");
  Serial.println(WiFi.RSSI());
  delay(500);
  if(!MDNS.begin("ftpesp32"))
  {
    Serial.println("Error starting mDNS");
    return false;
  }
  Serial.print("ESP32 HostName now: ");
  Serial.println(WiFi.getHostname());
  return true;
}
// ftpesp32.local



bool sd_available = true;
void setup()
{
  Serial.begin(115200);
  delay(100);
  Serial.println();
  Serial.println("ssh server test");
  fill_gradient_buffer();
  if (!sd_setup())
  {
    sd_available = false;
    Serial.println("Initial SD setup failed");
  }
  if(!wifi_setup()) ESP.restart();
  ftpServer.begin("root", "root");
  Serial.println("FTP server started!");
  xTaskCreatePinnedToCore(ftp_server_task, "FTP Server Task", 4096, NULL, 1, NULL, 0);
  xTaskCreatePinnedToCore(spi_task, "SPI Task", 4096, NULL, 1, NULL, 1);
}


uint64_t last_card_size = 0;
bool sd_setup(void)
{
  SPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS);
  if (!SD.begin(SD_CS))
  {
    Serial.println("Card Mount Failed");
    return false;
  }

  uint8_t cardType = SD.cardType();

  if (cardType == CARD_NONE)
  {
    Serial.println("No SD card attached");
    return false;
  }

  Serial.print("SD Card Type: ");
  if (cardType == CARD_MMC)       Serial.println("MMC");
  else if (cardType == CARD_SD)   Serial.println("SDSC");
  else if (cardType == CARD_SDHC) Serial.println("SDHC");
  else                            Serial.println("UNKNOWN");

  uint64_t cardSize = SD.cardSize() / (1024 * 1024);
  Serial.printf("SD Card Size: %llu MB\n", cardSize);
  last_card_size = cardSize; // Store initial card size
  return true;
}

void loop()
{
  static String current_file = "";
  static uint32_t last_sd_check = 0;
  static uint32_t last_image_change = 0;
  static uint32_t last_file_index = 0;

  // Check SD card size every SD_TEST_INTERVAL
  if (millis() - last_sd_check >= SD_TEST_INTERVAL)
  {
    uint64_t cardSize = SD.cardSize() / (1024 * 1024);
    if (cardSize != last_card_size)
    {
      Serial.println("SD card content changed, resetting file index");
      last_file_index = 0; // Reset index if card content changes
      last_card_size = cardSize;
      current_file = ""; // Force reload of new file
    }
    last_sd_check = millis();
  }

  // Load next image every IMAGE_CHANGE_INTERVAL or if no valid file is loaded
  if (millis() - last_image_change >= IMAGE_CHANGE_INTERVAL || current_file == "")
  {
    File root = SD.open("/");
    if (!root)
    {
      Serial.println("Failed to open SD root directory");
      fill_gradient_buffer(); // Fallback to gradient
      return;
    }

    bool found_valid_file = false;
    String next_file = "";
    uint32_t current_index = 0;

    // Try to find next valid BMP file
    while (File file = root.openNextFile())
    {
      if (!file.isDirectory())
      {
        String filename = file.name();
        if (current_index >= last_file_index)
        {
          File bmpFile = SD.open("/" + filename);
          if (bmpFile && validate_bmp_file(bmpFile))
          {
            next_file = "/" + filename;
            found_valid_file = true;
            bmpFile.close();
            last_file_index = current_index + 1;
            break;
          }
          bmpFile.close();
          current_index++;
        }
        else
        {
          current_index++;
        }
      }
      file.close();
    }
    root.close();

    // If no file found at current index, try from beginning
    if (!found_valid_file)
    {
      last_file_index = 0;
      root = SD.open("/");
      if (!root)
      {
        Serial.println("Failed to open SD root directory");
        fill_gradient_buffer(); // Fallback to gradient
        return;
      }
      current_index = 0;
      while (File file = root.openNextFile())
      {
        if (!file.isDirectory())
        {
          String filename = file.name();
          File bmpFile = SD.open("/" + filename);
          if (bmpFile && validate_bmp_file(bmpFile))
          {
            next_file = "/" + filename;
            found_valid_file = true;
            bmpFile.close();
            last_file_index = current_index + 1;
            break;
          }
          bmpFile.close();
          current_index++;
        }
        file.close();
      }
      root.close();
    }

    if (found_valid_file)
    {
      current_file = next_file;
      Serial.println("Loading BMP: " + current_file);
      if (load_bmp_to_buffer(current_file.c_str()))
      {
        last_image_change = millis();
      }
      else
      {
        Serial.println("Failed to load BMP, trying next file");
        last_file_index++;
        current_file = "";
      }
    }
    else
    {
      Serial.println("No valid BMP files found");
      last_file_index = 0;
      last_image_change = millis();
      current_file = "";
      fill_gradient_buffer(); // Fallback to gradient
    }
  }

  yield();
  delay(100);
}
hspi.h
#ifndef _hspi_h
#define _hspi_h

// *************************************
// SPI  MOSI    MISO    CLK     CS
// HSPI	GPIO13	GPIO12	GPIO14	GPIO15
// ++++++++++++++++++++++++++++++++++++++
// Configuration parameters for HSPI
#define HSPI_MISO 12
#define HSPI_MOSI 13
#define HSPI_SCLK 14
#define HSPI_CS   15
#define CLOCK_SPEED_HZ 12000000 // 12 MHz

spi_device_handle_t hspi;


// SPI DMA Transfer Complete Flag
volatile bool dma_transfer_complete = false;

void IRAM_ATTR spi_dma_complete_isr(spi_transaction_t *trans)
{
  dma_transfer_complete = true;
}

int fInitializeSPI_Devices(spi_device_handle_t &h, int csPin)
{
  esp_err_t intError;
  spi_device_interface_config_t dev_config = { };  // Initializes all fields to 0
  dev_config.address_bits = 0;
  dev_config.command_bits = 0;
  dev_config.dummy_bits = 0;
  //dev_config.mode = 3; // For DMA, only 1 or 3 is available
  dev_config.mode = 1; // For DMA, only 1 or 3 is available
  dev_config.duty_cycle_pos = 0;
  //dev_config.cs_ena_posttrans = 0;
  //dev_config.cs_ena_pretrans = 0;
  dev_config.cs_ena_posttrans = 1; // Delay after transmission
  dev_config.cs_ena_pretrans = 1;   // Delay before transmission

  dev_config.clock_speed_hz = CLOCK_SPEED_HZ;
  dev_config.spics_io_num = csPin;
  dev_config.flags = 0;
  dev_config.queue_size = 1;
  dev_config.pre_cb = NULL;
  //dev_config.post_cb = NULL;

  dev_config.post_cb = spi_dma_complete_isr; // Set the post callback to ISR
  intError = spi_bus_add_device(HSPI_HOST, &dev_config, &h);
  return intError;
}

int fInitializeSPI_Channel(int spiCLK, int spiMOSI, int spiMISO, spi_host_device_t SPI_Host, bool EnableDMA)
{
  esp_err_t intError;
  spi_bus_config_t bus_config = { };
  bus_config.sclk_io_num = spiCLK; // CLK
  bus_config.mosi_io_num = spiMOSI; // MOSI
  bus_config.miso_io_num = spiMISO; // MISO
  bus_config.quadwp_io_num = -1; // Not used
  bus_config.quadhd_io_num = -1; // Not used
  intError = spi_bus_initialize(SPI_Host, &bus_config, EnableDMA ? 1 : 0);
  return intError;
}

void setup_hspi()
{
  if (fInitializeSPI_Channel(HSPI_SCLK, HSPI_MOSI, HSPI_MISO, HSPI_HOST, true) != ESP_OK)
  {
    Serial.println("Failed to initialize SPI channel");
    while (1);
  }
  if (fInitializeSPI_Devices(hspi, HSPI_CS) != ESP_OK)
  {
    Serial.println("Failed to initialize SPI device");
    while (1);
  }
  Serial.println("HSPI and DMA setup complete");
}

#endif





Панели скреплены друг с другом напечатанной на 3D принтере решеткой. Решетка разработана в OpenSCAD. Почему именно OpenSCAD? Во-первых, потому что это многих очень раздражает. Во-вторых, ИИ уже научился рисовать на нем, чем я и воспользовался. Не потому, что надо — сам бы я это сделал в несколько раз быстрее. Но интересно же.



matrix_holder.scad
board_size = 100;
hole_spacing = 75;
main_cylinder_base_d = 7;
main_cylinder_top_d = 5;
main_cylinder_h = 10;
perimeter_cylinder_base_d = 5;
perimeter_cylinder_top_d = 2;
perimeter_cylinder_h = 7;
board_spacing = 0;

module single_board() {
    hole_positions = [
        [hole_spacing/2, hole_spacing/2],
        [hole_spacing/2, -hole_spacing/2],
        [-hole_spacing/2, hole_spacing/2],
        [-hole_spacing/2, -hole_spacing/2]
    ];

    for (pos = hole_positions) {
        translate([pos[0], pos[1], 0])
            cylinder(h = main_cylinder_h, d1 = main_cylinder_base_d, d2 = main_cylinder_top_d, $fn=32);
    }
}

module perimeter_frame() {
    frame_positions = [
        [-hole_spacing/2, board_size + board_spacing + hole_spacing/2],
        [board_size + board_spacing + hole_spacing/2, board_size + board_spacing + hole_spacing/2],
        [board_size + board_spacing + hole_spacing/2, -hole_spacing/2],
        [-hole_spacing/2, -hole_spacing/2]
    ];

    for (i = [0:3]) {
        hull() {
            translate(frame_positions[i])
                cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
            translate(frame_positions[(i+1)%4])
                cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
        }
    }
}

module perimeter_connectors() {
    horizontal_connector_positions = [
        [-hole_spacing/2, hole_spacing/2],
        [board_size + board_spacing + hole_spacing/2, hole_spacing/2],
        [-hole_spacing/2, board_size + board_spacing - hole_spacing/2],
        [board_size + board_spacing + hole_spacing/2, board_size + board_spacing - hole_spacing/2]
    ];

    vertical_connector_positions = [
        [hole_spacing/2, board_size + board_spacing + hole_spacing/2],
        [hole_spacing/2, -hole_spacing/2],
        [board_size + board_spacing - hole_spacing/2, board_size + board_spacing + hole_spacing/2],
        [board_size + board_spacing - hole_spacing/2, -hole_spacing/2]
    ];

    hull() {
        translate(horizontal_connector_positions[0])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
        translate(horizontal_connector_positions[1])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
    }

    hull() {
        translate(horizontal_connector_positions[2])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
        translate(horizontal_connector_positions[3])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
    }

    hull() {
        translate(vertical_connector_positions[0])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
        translate(vertical_connector_positions[1])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
    }

    hull() {
        translate(vertical_connector_positions[2])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
        translate(vertical_connector_positions[3])
            cylinder(h = perimeter_cylinder_h, d1 = perimeter_cylinder_base_d, d2 = perimeter_cylinder_top_d, $fn=32);
    }
}

module single_board_holes() {
    hole_positions = [
        [hole_spacing/2, hole_spacing/2],
        [hole_spacing/2, -hole_spacing/2],
        [-hole_spacing/2, hole_spacing/2],
        [-hole_spacing/2, -hole_spacing/2]
    ];

    for (pos = hole_positions) {
        translate([pos[0], pos[1], 0])
            cylinder(h = 20, d = 1.3, $fn=32);
    }
}

difference() {
    union() {
        for (i = [0:1]) {
            for (j = [0:1]) {
                translate([(board_size + board_spacing) * i,
                          (board_size + board_spacing) * j,
                          0])
                    single_board();
            }
        }

        perimeter_frame();

        perimeter_connectors();
    }
    translate([0,0,-2]) {
        for (i = [0:1]) {
            for (j = [0:1]) {
                translate([(board_size + board_spacing) * i,
                          (board_size + board_spacing) * j,
                          0])
                    single_board_holes();
            }
        }
    }
}

После долгих объяснялок Grok нарисовал что-то очень близкое к тому, что мне было надо. Потом терпение лопнуло, я доделал до конца ручками и поставил печатать. С первым экземплярам обломился — Grok сделал зазор между платами, а я не обратил внимания. Но после поправки одной цифры второй экземпляр получился таким, как я планировал.

Ну и что мы имеем в итоге:



Только не спрашивайте, зачем я все это сделал и кому это надо…
А вот статью написать — это точно полезно. Когда на своем компьютере что-то потеряешь или случайно сотрешь, идешь на PlusPda — и вот оно, в целости-сохранности. Да еще и с пояснениями, которые для себя поленишься делать.

P.S. Я извиняюсь, комментариями в исходниках пришлось пожертвовать — иначе статья в допустимый лимит знаков не укладывалась.



Добавить в избранное
+225 +312
свернутьразвернуть
Комментарии (51)
RSS
+
avatar
+49
  • pesp
  • 10 мая 2025, 17:56
Спасибо, Вы очень полезный пенсионер для любителей самоделок. Отличный проект. Понятное изложение.
+
avatar
+19
  • DVANru
  • 10 мая 2025, 18:28
Решетка разработана в OpenSCAD. Почему именно OpenSCAD? Во-первых, потому что это многих очень раздражает.
Их проблемы!
+
avatar
+26
  • Dimon_
  • 10 мая 2025, 19:27
Только не спрашивайте, зачем я все это сделал и кому это надо…
Как это «зачем»???
Кто в начале 80-х не делал цветомузыки, тот не поймёт. Сюда же ещё DSP какую-то нужно, и будет лучше, чем, в свою бытность, визуализация в Винампе!
Заглавная фотка именно это и иллюстрирует.
PS: С большим удовольствием поставил плюс. Спасибо за ваши статьи!
+
avatar
+3
  • nsn
  • 10 мая 2025, 19:53
Когда коту делать нечего,
[...]
Припаять столько светодиодов ручками — это для мазохистов. Пришлось разводить печатную плату и заказывать ее вместе с пайкой светодиодов.
А ведь можно бы было использовать больше бесполезного времени, чтобы не искать опять, куда его пристроить. )
+
avatar
+17
Тот случай, когда пенсионер-инвалид матёрее действующих Главных инженеров :)
+
avatar
0
Прилагательное не является именем собственным и пишется с прописной буквы.
+
avatar
+2
Спасибо, Кеп. Но это у вас в школе. У нас на заводе главный — это Главный :)
+
avatar
+4
  • Sanja
  • 10 мая 2025, 20:50
После долгих объяснялок Grok нарисовал что-то очень близкое к тому, что мне было надо. Потом терпение лопнуло, я доделал до конца ручками
Горячо рекомендую aistudio.google.com/prompts/new_chat (или Claude 3.7). Не тратьте время на поделки космического электродол… ба. Google Gemini мне последний месяц сносит башку — ему в миллион токенов контекста можно свалить ворох даташитов, можно разрешить гуглить — и оно в большинстве случаев выдаёт код, который компилируется сразу и работает.
+
avatar
+6
  • Sanja
  • 10 мая 2025, 21:00
вот, попросил шайтан-машину прочитать питонячий код и восстановить вычищенные автором комменты:

import pcbnew # Import the pcbnew library for KiCad scripting

# --- Global Configuration Variables ---

# Define the physical dimensions of the LED panel in millimeters
panel_X_size = 100.0
panel_Y_size = 100.0

# Define the number of rows and columns (lines) in the LED grid
panel_rows = 16
panel_lines = 16 # Note: 'lines' is used synonymously with 'columns' in this context

# Calculate the spacing between LEDs in the X and Y directions
deltaX = panel_X_size / panel_rows
deltaY = panel_Y_size / panel_lines

# Define a gap, likely used for board edges or polygon clearances
panel_gap = 1.0 # mm
# Define a gap used for routing wires, e.g., distance from a pad to a via
wire_gap = 0.7 # mm
# Define the origin point for component placement calculations
origin = [0.0, 0.0] # [x, y] in mm

# Define the input and output KiCad PCB filenames
#pcb_name = 'RGB_matrix_orig.kicad_pcb' # Original (template) PCB file (commented out)
pcb_name = 'RGB_matrix.kicad_pcb'     # Current input PCB file to be processed
pcb_name2 = 'layout.kicad_pcb'        # Name of the output PCB file with generated layout


def Mount_placement(pcb):
    """
    Places mounting holes (J1-J6) and connectors (J7-J8) on the PCB.

    Args:
        pcb (pcbnew.BOARD): The KiCad PCB board object to modify.
    """

    offset = 30.0 # Offset distance from the center for mounting holes

    # --- Place Mounting Holes (J1-J6) ---
    # For each mounting hole:
    # 1. Find the footprint by its reference designator (e.g., "J1").
    # 2. Set its position using VECTOR2I_MM which takes coordinates in millimeters.
    # 3. Hide the reference designator text on the PCB layout.

    hole = pcb.FindFootprintByReference("J1")
    hole.SetPosition(pcbnew.VECTOR2I_MM(-offset, offset))
    hole.Reference().SetVisible(False)
(всё не влезло, остальное по ссылке)
+
avatar
0
В этом скрипте комментариев изначально не было — решил, что все и так понятно и комментировать поленился :)
Но комментарии, когда нет тонких мест, вполне разумны, можно не напрягаться комментированием мелочей, поручить все ИИ.
+
avatar
+11
Такое ощущение, что еще лет через 10 уровень ценности сотрудника будет определяться тем, насколько хорошо он может поставить задачу искусственному интеллекту.
+
avatar
+3
  • Sanja
  • 11 мая 2025, 22:29
вообще-то уже вчера. И не столько поставить задачу, сколько отловить, когда ИИ галлюцинирует.

Что порождает кучу совсем других проблем: например, меня с 20+ лет опыта в моей отрасли ИИ не заменит, но вот рабочие места для молодых спецов уже второй год как идут под нож. Если раньше «юным падаванам» давали набить шишек на простых задачках, то теперь можно достичь охрененной краткосрочной экономии, перепоручив этот класс задач машине. На чём молодняк будет учиться завтра — решительно непонятно, как они будут зарабатывать на кусок хлеба — тоже.
+
avatar
+2
меня с 20+ лет опыта в моей отрасли ИИ не заменит
+
avatar
0
Сломал правую руку, свидания с незнакомкой надоели, тоже котиком прикинулся.
+
avatar
+1
  • Lvenok
  • 10 мая 2025, 21:25
Эммм, а что со спектром излучения RGB светодиодов? Как получается получить белый?
Я как-то заказал, но пришли с какой-то адовой яркостью красного, под которую вытянуть синий и зеленый до белого было никак. Красный надо было душить наверное на 2 порядка по току, чтобы там что-то можно было регулировать в оттенках…
+
avatar
+6
Два варианта — или резистор задающий подстраивать, или у ICND2153 есть битики, которыми ток подстроить можно. Я не заморачивался — вроде все и так нормально. Надо еще окружающую температуру учитывать — зеленые и синие ведут примерно одинаково, а красные — сильно по-другому, их надо компенсировать. Может, обращали внимание — уличные дисплеи зимой иногда краснеют — им стыдно за отсутствие компенсации.

Ну и у вас светодиоды может с Али были? — там часто продают бины, которые в производство никто не берет.
+
avatar
0
  • Lvenok
  • 10 мая 2025, 21:56
С Али, но как их отследить по параметрам, и предъявить несоответствие продавцу, что белый практически нереально получить. Я вешал переменный резистор, это надо было душить красный очень сильно…
+
avatar
+3
Никак не отследишь. Когда покупают миллионами — их сортируют на фабрике, покупатель обычно требует определенный бин. Что никто не взял — на Али уходит. А там могут оказаться с большим разбросом или с малой яркостью. Тот брак, который обычно в мусор уходит. На lcsc совсем мусорных обычно нет, но информации о бине — тоже не получите. Я, когда работал, с этим сталкивался, и даташиты присылались со списком бинов в несколько страниц.
+
avatar
+1
Сейчас есть и четырёхногие RGBW (и даже два белых или ещё цвета), с ними должно быть можно белый получше получить.
+
avatar
0
  • Lvenok
  • 10 мая 2025, 23:00
Нужны самые милипусечные для люстры на модельку машины…
+
avatar
+2
Так тогда возьмите одноцветные типоразмера 0402, это миллиметр по длинной стороне. Можно свой ргбв диод собрать, а можно просто поставить красный, синий и белый рядом если я правильно понял что вам надо.
+
avatar
+1
  • Lvenok
  • 11 мая 2025, 02:36
Ну вот я тоже решил, что мне проще одноцветными это сделать. Мне нужны оранжевый, красный, зеленый и белый…
+
avatar
+1
Или SK6805-EC10-000 — адресные rgb 1.1x1.1x0.33mm. Хотя для «люстры» адресные светодиоды, пожалуй, — перебор :)
+
avatar
0
  • Lvenok
  • 13 мая 2025, 00:30
Ну там центральная часть должна и красный и зеленый показывать, так что норм…
+
avatar
+1
с какой-то адовой яркостью красного,
А вы учли что у красного диода рабочее напряжение в полтора раза и на целый вольт меньше?
+
avatar
0
  • Lvenok
  • 12 мая 2025, 02:38
Сейчас уже не помню. Но вроде как описание внимательно читал, и разницу в напряжении должен был видеть. С другой стороны опирался на обывательское мнение, что нужно обеспечить лишь минимальный перепад напряжения. И для этого указывается минимальное напряжение. А яркость регулируется током и резисторами. Хотя напряжение в 1/3 уже много.
Скорее всего выставлял, но результатов не помню. Лет 5 назад было.
+
avatar
0
Будем моргать хотя бы тысячей — хотя это вопрос величины пенсии, можно и десять тысяч подключить, и намного больше.
Собрать матрицу из 2 миллионов и получить FHD экран ;-)
+
avatar
0
А если Super AMOLED, как у самса, то меньше.
+
avatar
0
Рекламный щит получится.)
+
avatar
-2
Вольная интерпретация проекта Алекса гайвера и ко? Там эффекты и управление с мобилы, очень мощно.
+
avatar
0
Александр Майоров он. :)
+
avatar
+2
что-то это мне напомнило… ах да… HUB75
+
avatar
0
Ну не совсем. С HUB75 надо полностью самостоятельно формировать PWM. А здесь некий гибрид ежа с ужом — PWM формируется непосредственно драйверами, но сканирование строк всё равно идёт «ручками». По мне так идея странноватая
Но чем бы дитя не тешилось…
+
avatar
+1
где же оно ручками-то? Верхний уровень посылает только картинку на панель, выбрасывая из bmp служебную информацию — в итоге идет на панель 256х(8+8+8) байт. А с нами панель сама разбирается. Один мастер на 40 таких панелей вполне может видео делать почти 50 кадров в секунду.
+
avatar
0
Так я и говорю — гибрид ежа с ужом.
Классические панели с HUB75 — это тупая куча сдвиговых регистров + дешифраторы с ключами и всё. А всё сканирование идёт внешним контроллером.
Вы по сути перенесли кусок контроллера, который занимается сканированием, в панель и в мастере осталась только функция раздачи данных картинки.
Можно так сделать? Можно. И что-то подобное даже делается в «больших» видео панелях. Только там сами панели по прежнему «тупые», но добавляется слой receiving cards, которые принимают данные от мастера и управляют неким количеством панелей. Но там всё на FPGA, конечно.
Вообще, идея работы с LED панелями как с обычным LCD/OLED индикатором давно витает в воздухе. Цены на LED панели на ALI уже давно копеечные, а возможности огромные. Но всё упирается в этот самый HUB75 — чтобы с достаточной скоростью дергать ножками нужно ставить «жирный» контроллер, который только этим и будет занят по сути.
Я n лет назад пытался обойти эту проблему маленькой платкой с CPLD и FIFO памятью, но решение оказалось откровенно неудачным, хотя и рабочим.
Идеальным вариантом была бы какая-то платка, которая бы втыкалась в HUB75, брала бы на себя все функции хранения изображения и работы с панелью и имела внешний интерфейс I2C или SPI. У меня была идея реализовать это на какой-нибудь недорогой FPGA, но руки так и не дошли.
Может быть, кстати, что-то подобное уже и реализовано — давно не интересовался, честно говоря.
+
avatar
0
Интересно, зачем ST придумали такой протокол для STP1612PW05? Ведь во всем, кроме LE, это обычный SPI. И если бы еще это был а-ля Data/Control, а не ширина импульса. Странное решение.
+
avatar
0
Что-то после прочтения много вопросов возникает. Раз вы задумались о гамме (которую, кстати, можно и без питона посчитать) и вам не хватило 8 бит 2812, видимо, речь идет о мониторе. Видимо, достаточно большом, но блочном, чтобы в случае поломки менять только один блок. То есть, проект коммерческий. А если так, то зачем на основе Ардуино код писать?

А теперь к проекту — самое интересное вы и не рассказали. Каким образом, в итоге, осуществляется регулировка яркости свечения? PWM 16 бит? На какой частоте? Почему надо, чтобы DMA непосредственно в порт выводило? Какой объем выводится за раз? Когда это рассчитывается?
+
avatar
+2
Проект не коммерческий, а от делать нечего. Не потому, что надо, а потому, что могу.
Яркость свечения делает ICND2153, как это делается — хорошо описано в спецификации на STP1612PW05. Принцип тот же, но детали могут быть разные, документации на ICND2153 нет. Частота определяется GKCL, у меня она генерируется TIM3 — 64/5=12.8мHz, учитывая разгон процессора. DMA — Все необходимые сигналы генерируются им, готовится сигнатура в памяти и потом выплевывается за раз.
Запихав файлы в Grok получил детальнейшее описание, больше моей статьи. Пришлось его просить урезать осетра:
Яркость свечения регулируется драйвером ICND2153 с помощью 16-битного PWM (65536 уровней). Частота PWM — 12.8 мГц, задается сигналом GCLK от таймера TIM3 при разгоне процессора до 64 МГц.

DMA выводит данные в порт GPIOA для высокой скорости и синхронизации сигналов (данные, CLK, LE), разгружая процессор. За раз передается от 10 до 70 байт (для строки ~512 байт данных + ~75 байт управления).

Данные для target_buffer готовятся в setup или при смене изображения. В реальном времени (каждые ~416 мкс, 2400 Гц) функция fill_buff выполняет гамма-коррекцию и формирует данные для строки.
+
avatar
+2
Что ж вы эти нейросети-то в каждую дырку пихаете? ) Прочитал описание — всё равно непонятно, а когда разобрался, описание уже и не кажется вообще верным. Как я понял, ICND2153 — не просто CC драйвер, а драйвер со встроенным 16-битным PWM. То есть, у вас процессор за PWM вообще не отвечает, он просто загружает в ICND2153 нужные данные, и та выставляет одну из 65536-ти градаций яркости в каждый канал. Вот этого я и не понимал, изначально думал, что ICND2153 — просто СС-драйвер на 16 бит, а весь огромный 16-битный PWM делается программно. Но для такого и 64 МГц не хватит.

Программно же у вас сделана динамическая индикация 16:1, процессор перебирает ряды и грузит нужные данные в ICND2153. И это происходит с частотой 2400 Гц, то есть, «экран» мигает с частотой 2400/16 = 150 Гц.

А зачем вам вообще тогда DMA? Почему бы не дергать пины просто из кода? В году 19-м или 20-м я хотел сделать себе большой анализатор спектра, для него собирал «экран» из светодиодных полосочек размером 24х40х2 с простыми СС-драйверами на 16 бит. Схемотехнически, кстати, проект был похож на ваш — каждый столбик управлялся своим p-channel mosfet, подключенным к 595-му регистру. Только динамическая индикация у меня была 12:1, и для снижения нагрузки на СС-драйвер, из 16-ти бит я использовал только 10 (но передавать приходилось 16). Частота смены столбцов была, кажется, 3200 Гц, то есть, частота мигания экрана 267 Гц.

Итого, мой экран занимал 64х12х4 = 3072 бит или 819200 бит в секунду. Как помню, код динамической индикации занимал примерно 3-5% времени обычного 72-МГц STMF103. У вас экран занимает 16х16х16х3 = 12288 бит или 1843200 бит в секунду, то есть, всего в 2.25 раза больше моего. Зачем тут что-то изобретать с DMA?
+
avatar
+1
Поднял код проекта — немного ошибся. Таймер у меня на 19200 Гц, но программно делится на 8 для обеспечения 8-ми уровней яркости всего экрана. Получается 2400 Гц на 12 столбцов или частота мигания 200 Гц. Это дает 614400 бит в секунду, в три раза меньше вашего. И занимает это (если верить моим же записям) всего 3% времени процессора!

А вот так выглядит кусок кода, осуществляющего вывод:

Как видите, всё программно и без DMA :)
+
avatar
0
компилятор же преобразует [pos+1+12*5*х] в константу или будет вычислять каждый цикл?
+
avatar
0
pos каждый вызов разный, а вот (1 + 12*5*3) — конечно, ведь это можно высчитать на этапе компиляции. Я использовал IAR, там очень мощный компилятор, он хорошо оптимизирует.
+
avatar
0
Яркость свечения LED-панели регулируется драйвером ICND2153 с использованием 16-битного PWM, обеспечивающего 65536 уровней яркости для каждого цветового канала (R, G, B). Частота PWM определяется сигналом GCLK, генерируемым таймером TIM3. При разгоне процессора до 64 МГц частота GCLK составляет 64 МГц / 5 = 12.8 МГц.

DMA используется для передачи данных непосредственно в регистр GPIOA->ODR, что обеспечивает высокую скорость, точную синхронизацию сигналов (Rdata, Gdata, Bdata, CLK, LE, row data, row CLK, row LE) и разгружает процессор. Это необходимо для управления панелью с частотой обновления 2400 Гц (таймер TIM17). За одну операцию DMA передает от 10 до 70 байт в зависимости от функции:

fill_buff: ~32 байта на пиксель, для строки (16 пикселей) — ~512 байт.
mosfet_switch: ~65 байт для переключения строк.
vsync, pre_activ, reg_ctrl: от 10 до 70 байт для синхронизации и управления.

Данные подготавливаются в два этапа:

Инициализация: В setup буфер target_buffer (768 байт для панели 16x16) заполняется функциями вроде fill_squares_buffer, задающими RGB-значения.
Реальное время: Каждые ~416 мкс (2400 Гц, таймер TIM17) функция fill_buff преобразует 8-битные RGB-значения в 16-битные через таблицу gammaLUT для гамма-коррекции и формирует последовательность для DMA.
+
avatar
0
А смысл делать «daisy chain» и разбирать посылку на каждом блоке? Обычный spi и управление по CS. Пока горит предыдущий кадр — в строки, или во всю матрицу, грузится новый…
В свое время при изготовлении похожего устройства столкнулся с перегревом диодов по центру платы. У меня правда плотность диодов была выше. Пришлось делать многослойную плату, с отводом тепла на обратную сторону, убирать оттуда трассировку и приделывать радиаторы…
Кстати, jlcpcb делают многослойки не сильно дороже двухслойных плат, только у них ограничения по материалам и стеку.
+
avatar
-1
Хм, а дадшит по отбракованному стму говорит, что DMA можно использовать для SPI, почему тогда нет? Зачему какие-то еще ноги, SPI ведь достточно для коммуникации.
+
avatar
0
Сильно недостаточно, если использовать SPI — то один для коммуникации и еще 3 для ICND2153 и один для 74HC595. Где же их набрать? Последовательное включение ICND2153 сильно все замедляет, даже как есть — чуть снизь частоту и заморгает. Одна из причин разгона контроллера.
+
avatar
-1
Я, видимо, плохо коммуникацию представляю…
В смысле, думал что на каждый модуль будет по одному стму, а от него уже все остальное на модуле управляется — тогда SPI для связи модулей вроде как за глаза.
+
avatar
+2
а ведь казалось бы — да расти свою петрушку и живи спокойно

МОЛОДЕЦ!
и здоровья
+
avatar
0
Думаю, тут можно чуток упростить: сдвиговые регистры не нуждаются в данных от мк. Закольцевать регистры и добавить в кольцо один D-триггер. При сбросе регистры обнулять, а триггер — взводить. Далее нужен лишь один импульс на переключение строки. Итого, две линии вместо трех и сильно меньше затрат на управление.
+
avatar
+2
  • Herz
  • 18 мая 2025, 12:26
Могу только порадоваться за пенсионера-инвалида. Так держать!
Я вот так распаять проводочки к TQFP и без инвалидности вряд ли смогу :)
+
avatar
+2
Спасибо, очень познавательно. Ждем от вас следующей публикации на тему " Как самому спаять из светодиодов экран для телевизора, взамен разбитой матрицы" :)
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
