Радиоуправляемое реле с 2 пультами ДУ

Потребность в таком реле может возникнуть, когда есть необходимость удалённо включать какое-либо электрооборудование без помощи современных беспроводных сетей, имеющих связь с интернетом. Например включить свет или насос на дачном участке, открыть ворота или шлагбаум во дворе многоквартирного дома и пр.

Характекристики:
***************
Расстояние связи: 20-50 м
Рабочая частота: 433 МГц
Макс. ток нагрузки: 30А
Кодирование: фиксированный код
Материал: АБС пластик
Питание: AC 100-240В частота 50/60 Гц
Интерфейс: 1 канал

Поставляется реле в обычной картонной коробочке безо всяких обозначений.

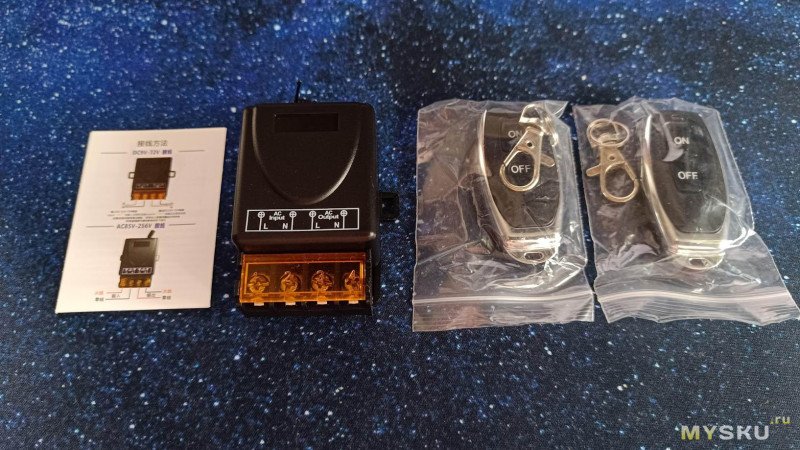

Внутри само реле, два пульта ДУ и небольшая инструкция.

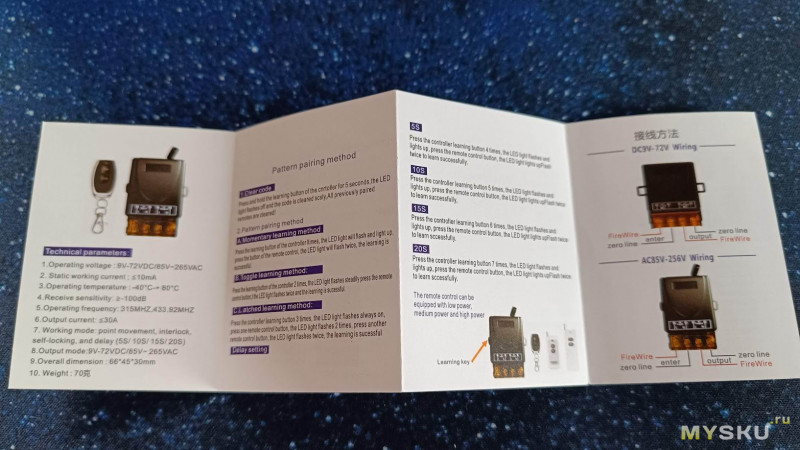

Инструкция на английском и китайском языке изготовлена на глянцевой бумаге с качественной цветной полиграфией.

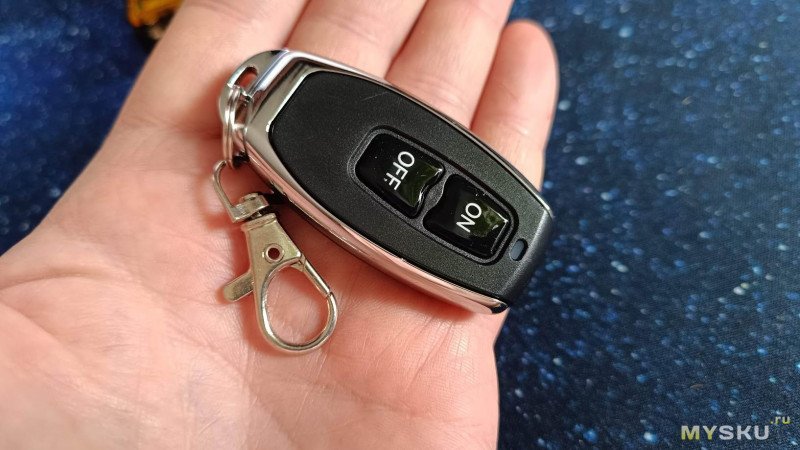

Пульты ДУ сделаны в виде брелоков, очень похожих на пульт автомобильной сигнализации. Они имеют металлический корпус, прорезиненные кнопки, светодиод и карабинчик для крепления на связку с ключами. Выглядят отлично и гораздо дороже своей цены.

Реле достаточно компактное. Пластиковый корпус имеет размеры 45х55х30 мм.

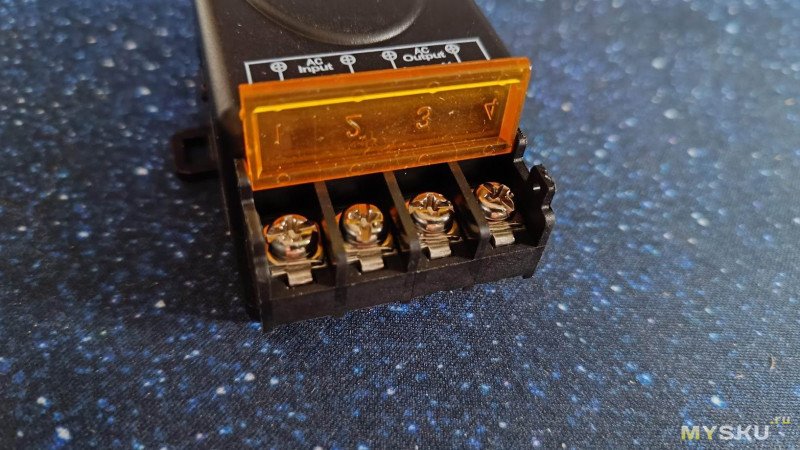

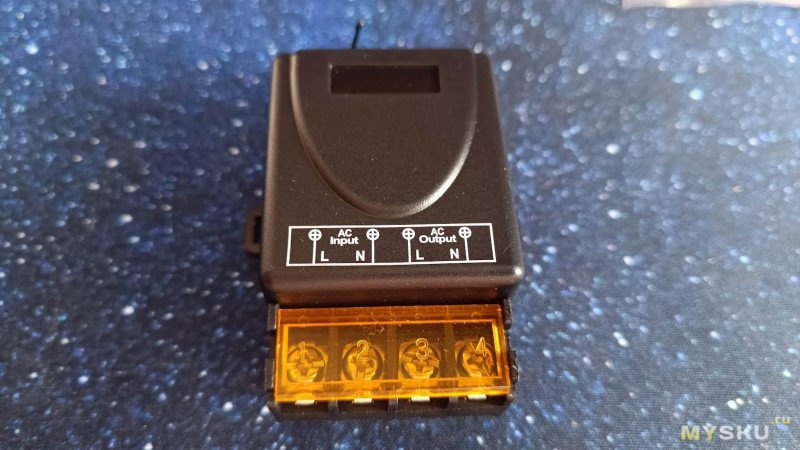

Контакты закрывает прозрачная откидная крышка. Над контактами имеется схема подключения. Всё очень просто: крайний левый контакт — входящая фаза, следом за ней — входящий ноль, далее — выход фазы, крайний правый контакт — выход нуля. Таким образом мы имеем одноканальное реле, коммутирующее однофазную нагрузку и имеющее два состояния: включено/выключено.

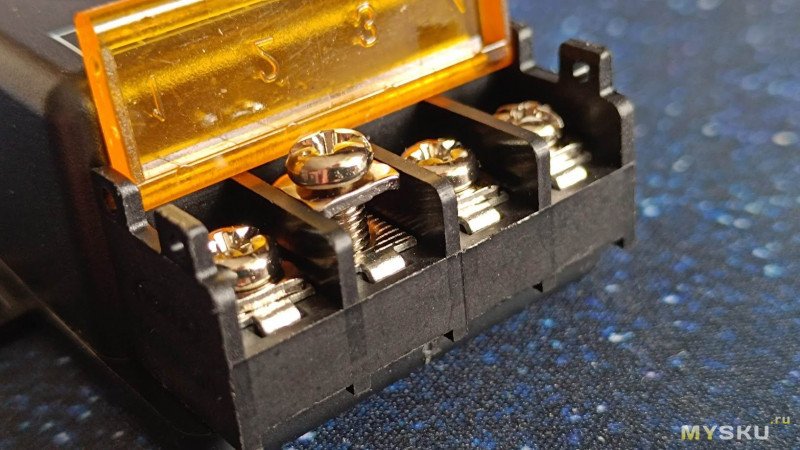

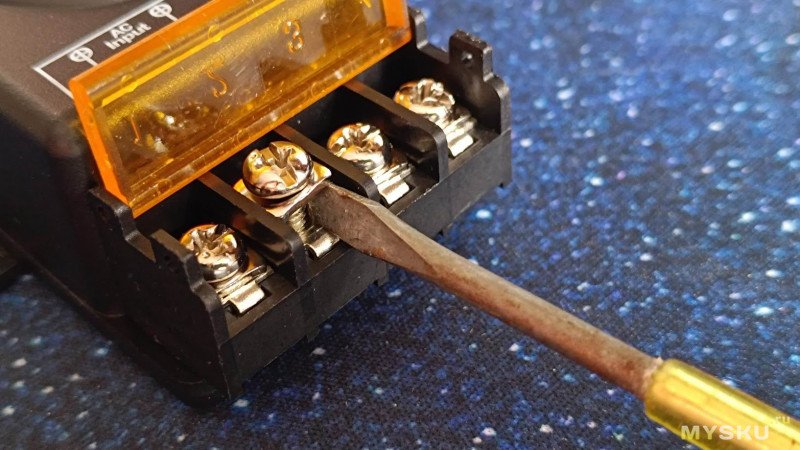

Клеммы металлические, имеют винтовой зажим с пластиной.

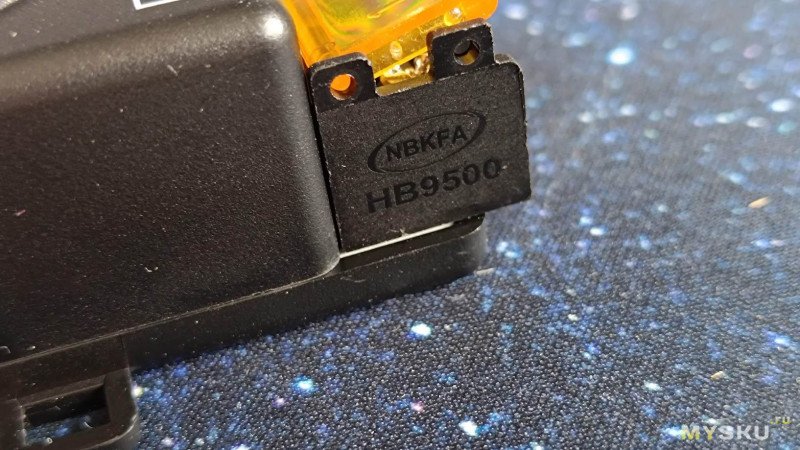

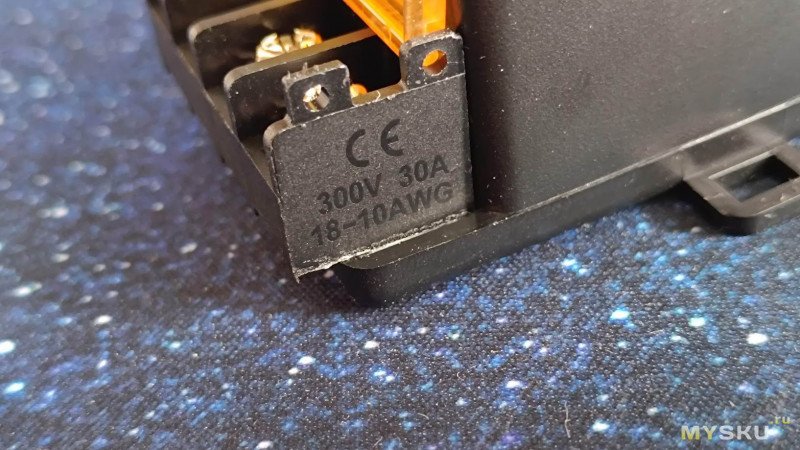

Судя по спецификации, клеммный модуль HBKFA HB9500 предназначен для проводов с сечением жил до 4.0 мм².

Но при желании можно зажать и гораздо больший диаметр.

Реле рассчитано на сети переменного тока напряжением от 110 до 240 В и способно коммутировать нагрузку до 30 А (7 кВт). Корпус имеет ушки для крепления реле на вертикальной поверхности. Устройство предназначено для работы при температуре от -40°C до +80°C. Однако корпус почему-то не герметичный. Это минус, если ставить реле снаружи, то придётся делать это в водонепроницаемом боксе либо как-то герметизировать само реле.

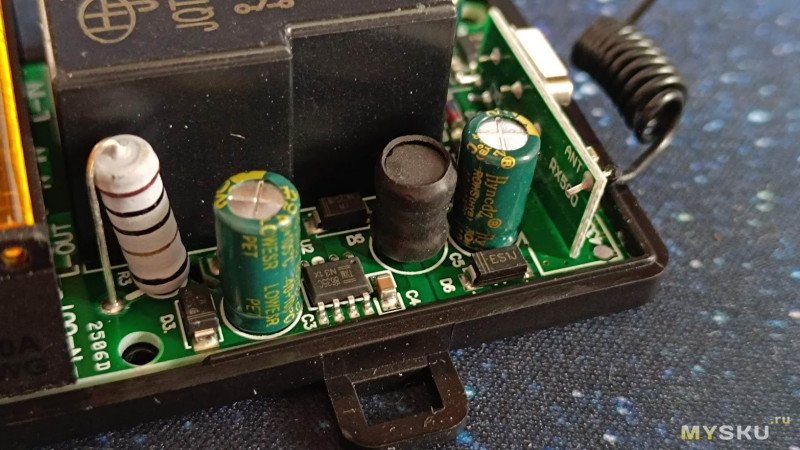

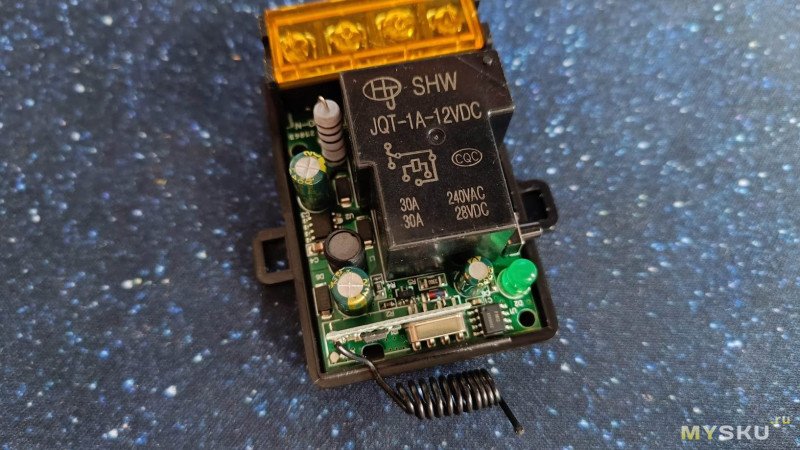

Разбирается оно очень легко, достаточно открутить три шурупчика на задней крышке. Внутри небольшая платка, основную площадь которой занимает реле с маркировкой SHW J0T-1A-12VDC.

В целом платка аккуратная, чистая, все элементы качественно припаяны, флюса нигде нет.

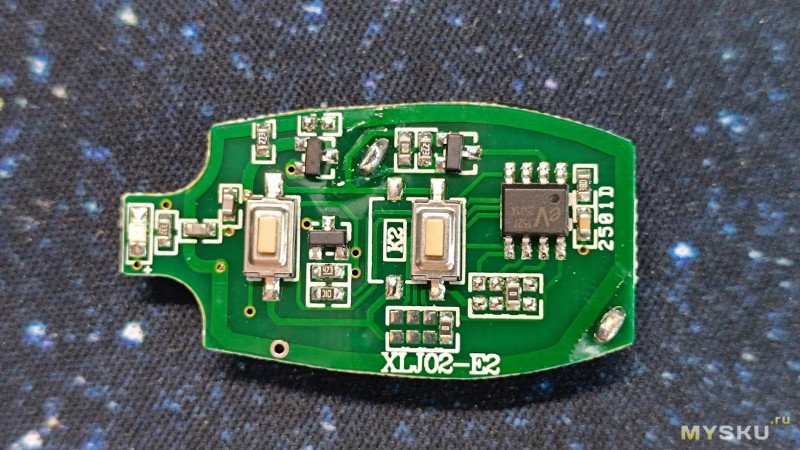

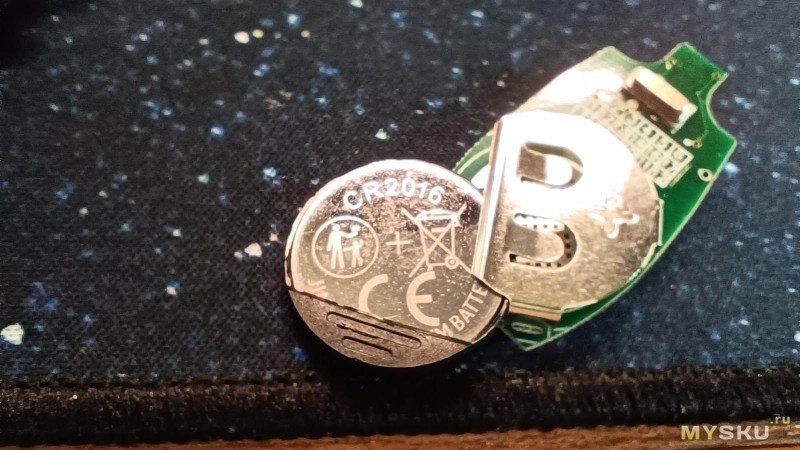

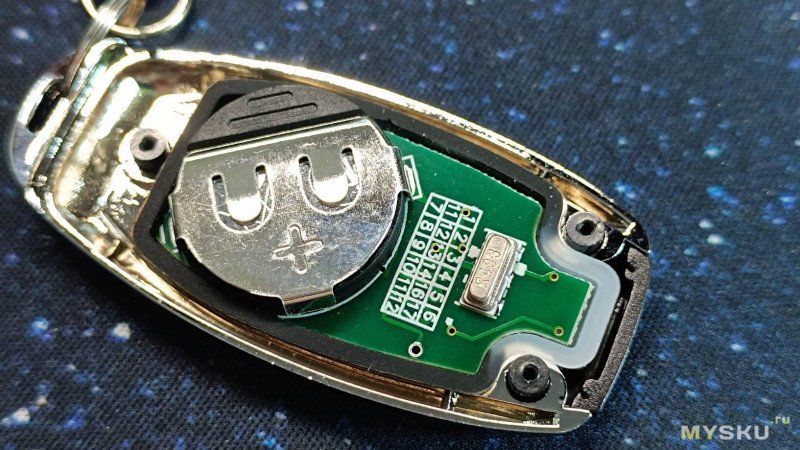

Также легко разбираются и пульты ДУ. Здесь достаточно открутить 2 шурупчика на задней крышке и пульт распадается на две половинки. Плата также оставляет приятное впечатление. Здесь основное место занимает элемент питания типа CR2016 в пластиковой обойме.

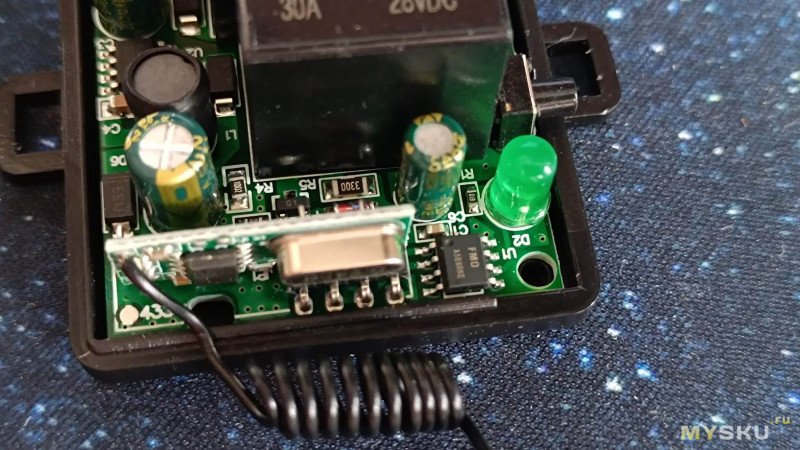

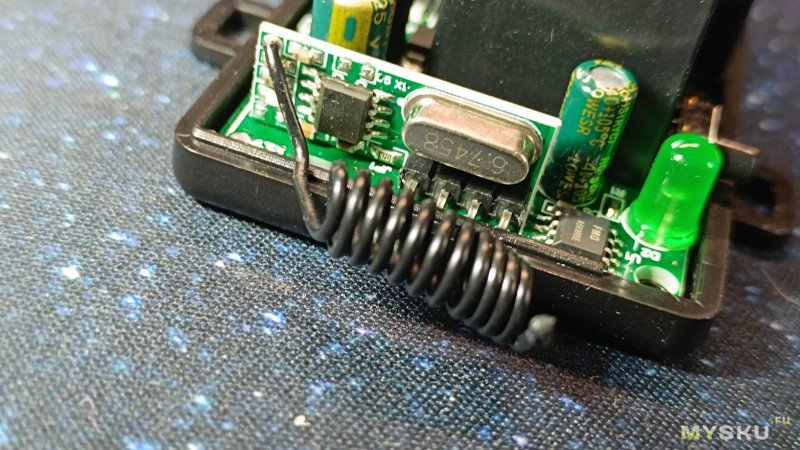

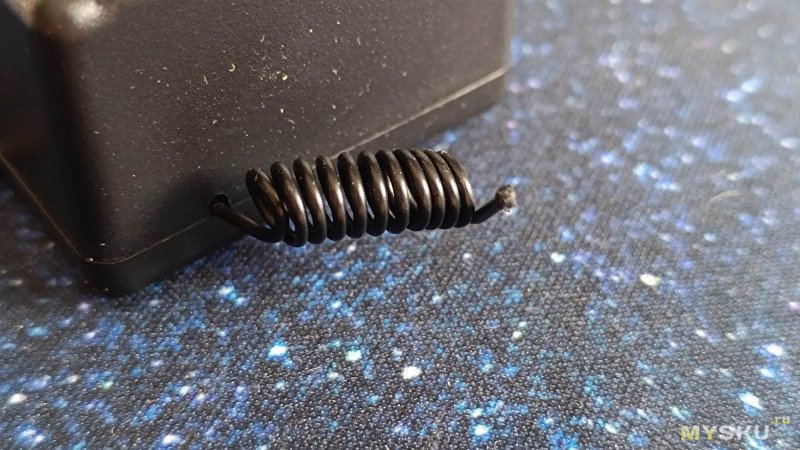

За связь с пультом ДУ отвечает пружинная антеннка в верхней части корпуса реле. Из отзывов покупателей следует, что для того, чтобы пульт начал бить на заявленные 50 метров, её нужно растянуть подлиннее.

В пределах моей 2-х комнатной квартиры пульт доставал везде, даже из общего коридора через 2 стены и железную дверь, безо всякого растягивания антенны.

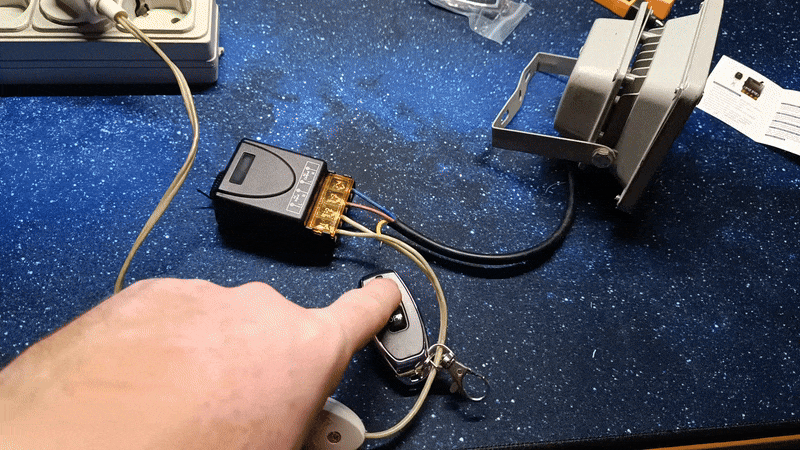

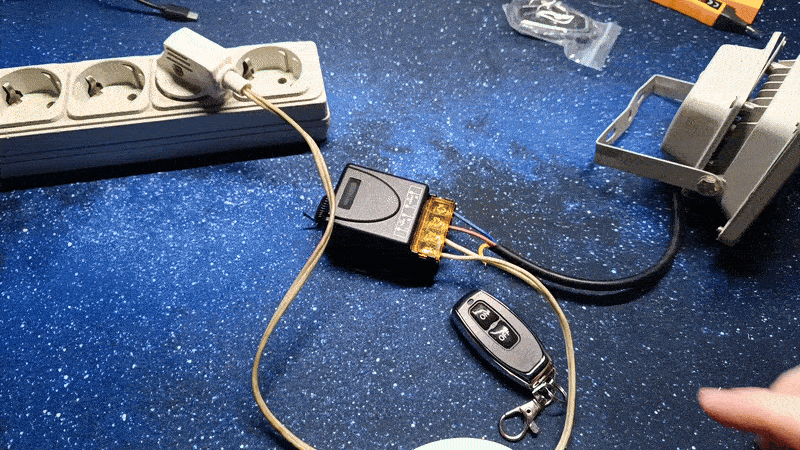

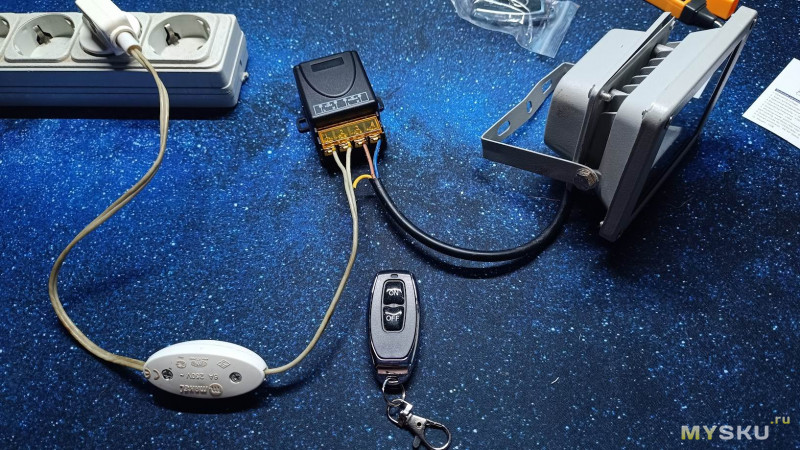

Для проверки работы реле, я подключил к нему светодиодный прожектор.

Тестируем.

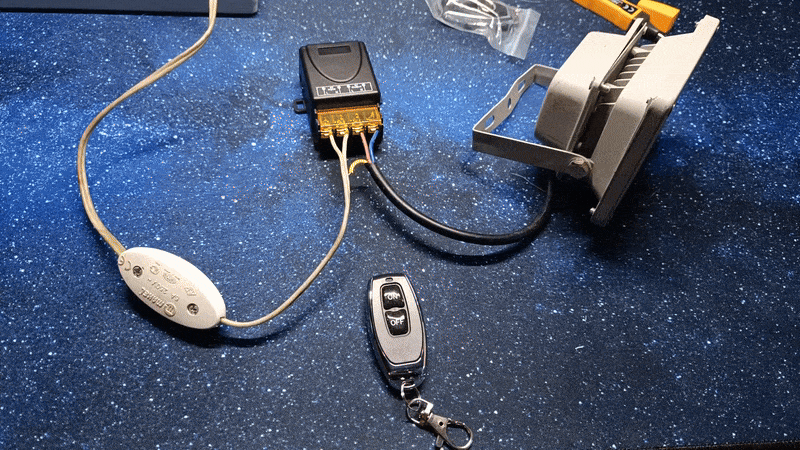

Оба пульта оказались уже привязаны к реле. Работают, как и заявлено: нажатие на кнопку пульта ON — реле включается, на кнопку OFF — выключается. В момент нажатия на кнопку пульта внутри реле слышен звонкий щелчок.

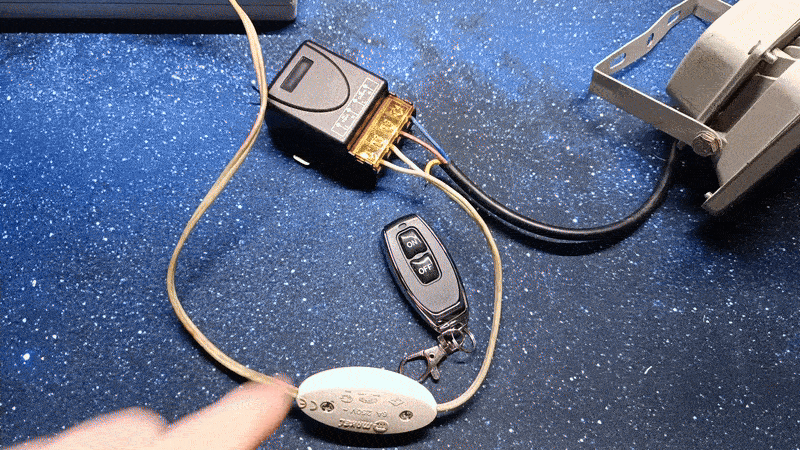

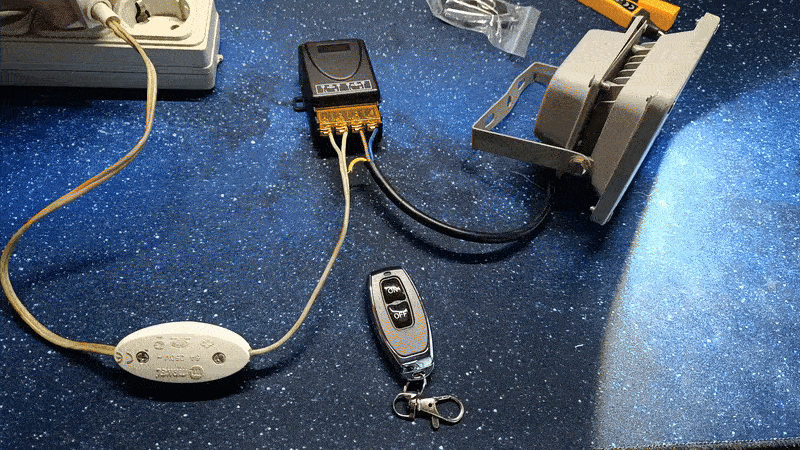

Проверим сценарий работы реле при отключении внешнего питания.

При пропадании напряжения реле переходит в режим выключено и не включается обратно при подаче напряжения.

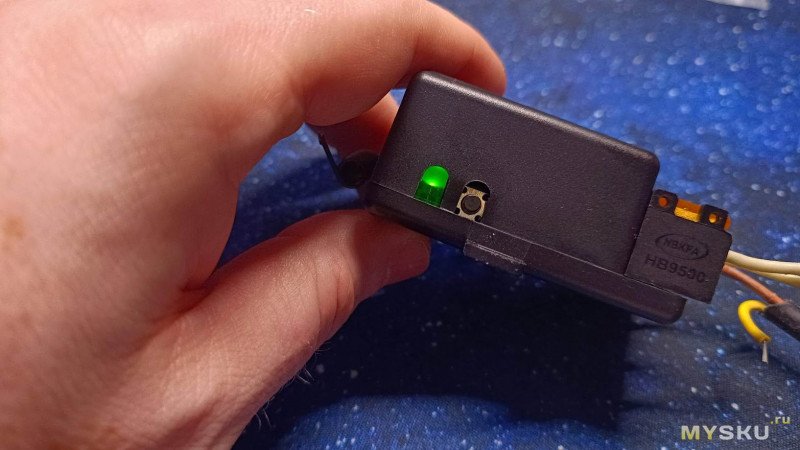

Пульты можно сбросить или переобучить другим режимам работы. Для этого на корпусе реле предусмотрена специальная кнопочка, рядом с которой имеется прорезь в которую видно реакцию сигнального светодиода. Для очистки кода её нужно нажать и удерживать 5 секунд.

Чтобы привязать пульт по новой, нужно несколько раз нажать кнопку на реле, светодиод помигает и загорится постоянно, после чего в течение 5 секунд нажимаем любую кнопку на пульте — обучение завершено. После этого он будет работать также, как и раньше: нажатие на кнопку пульта ON — реле включается, на кнопку OFF — выключается.
Можно перевести пульт в режим переключения режимов одной кнопкой, для этого нажимаем на кнопку реле 2 раза, затем нажимаем обучаемую кнопку на пульте. В результате получаем такой режим работы.

Также можно научить пульт режиму включения удержанием кнопки. Для этого нажимаем один раз кнопку реле, затем нажимаем обучаемую кнопку на пульте. Получаем такой режим работы.

Ещё пульт может запоминать комбинации режимов работы на разные кнопки. Например, кнопку ON можно обучить режиму удержания, а кнопку OFF режиму переключения.

Также пульт можно обучить режиму включения на интервал времени 5, 10, 15 и 20 секунд. Демонстрировать не буду, гифка слишком объёмная получается.

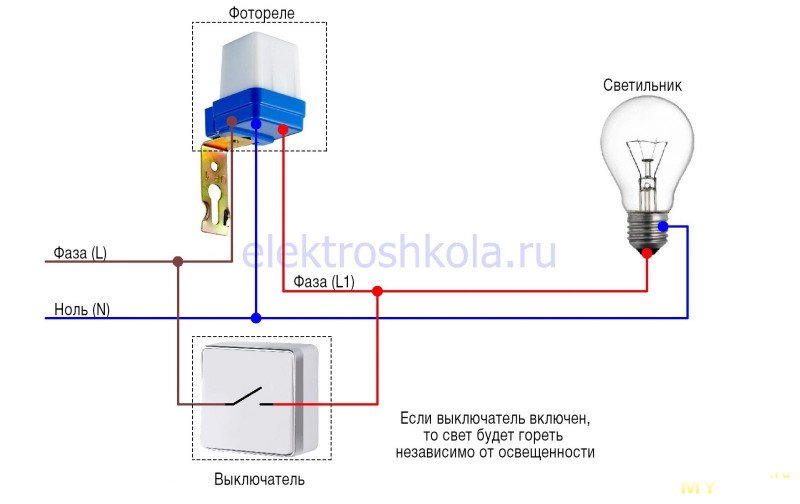

В комментариях к обзору, который я ошибочно направил на публикацию без картинок и основного текста, сразу накидали кучу комментариев с вопросами. Те которые я запомнил, постарался ответить в этом обзоре, что забыл — повторяйте, смогу — проверю, дополню обзор.
