Woberich 20В 40А - БП для питания makita lxt совместимого инструмента от сети 220В

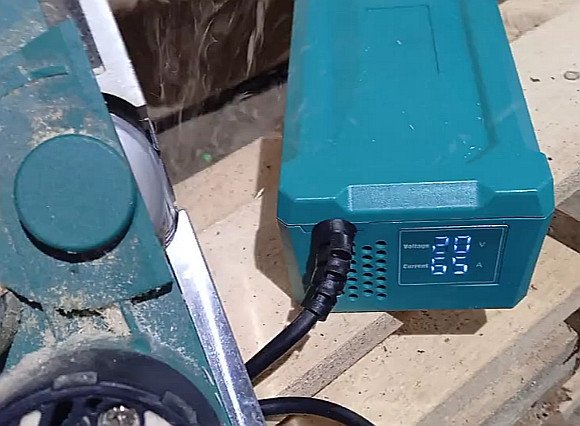

БП для питания аккумуляторного инструмента со средним потреблением от сети. В лоте так же есть более мощный аналог, отличный компоновкой — у него инструменту идет кабель с разьемом.

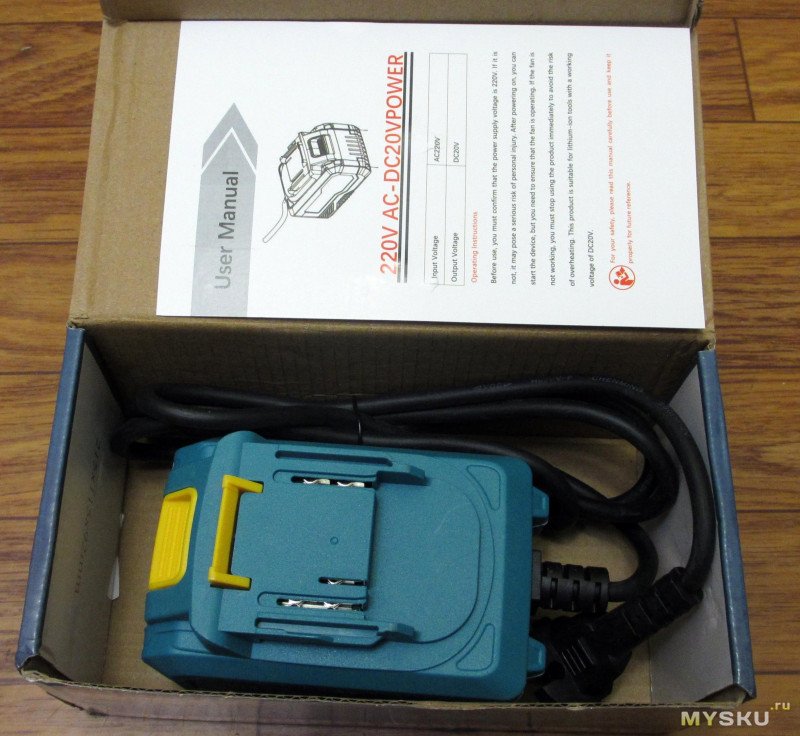

Приехал в коробке полиграфией:В комплекте только инструкция, наклеек на корпус с названием бренда не приложено:

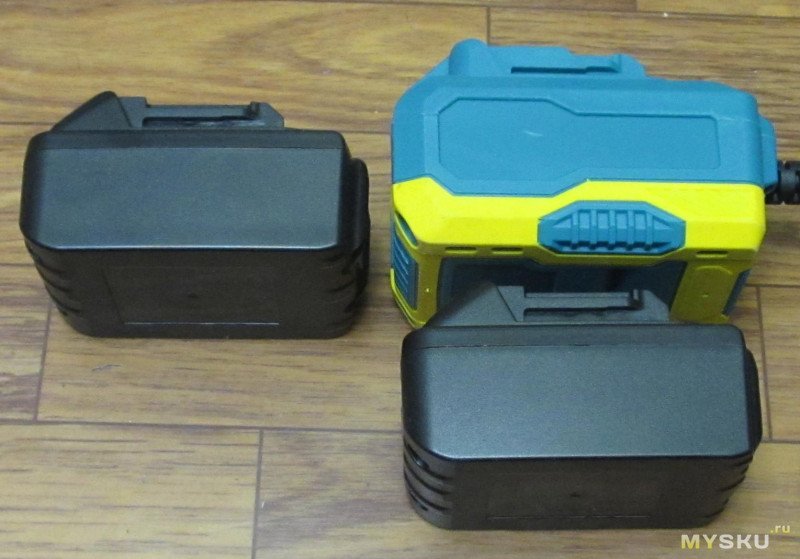

По размерам похож на двухрядную батарею на 21700 — слегка крупнее чем на 18650 (которые приведены для визуального сравнения), 81*82*131мм:такие размеры могут вызывать механическую несовместимость с некоторым инструментом, так же существует инструмент у которого установке будет мешать сетевой кабель, упирающийся в корпус.

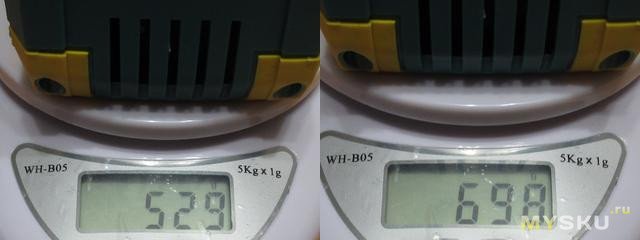

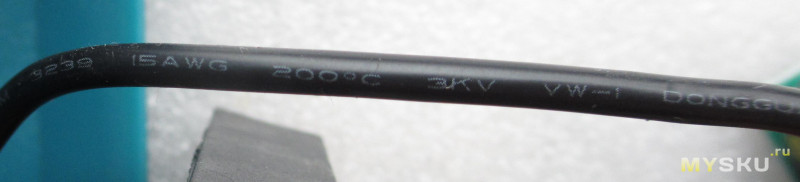

Весит сравнимо с двухрядными на 18650 (без и с кабелем — 530/700г):Сетевой кабель с резиновой изоляцией, длиной 180см, маркирован 15awg:

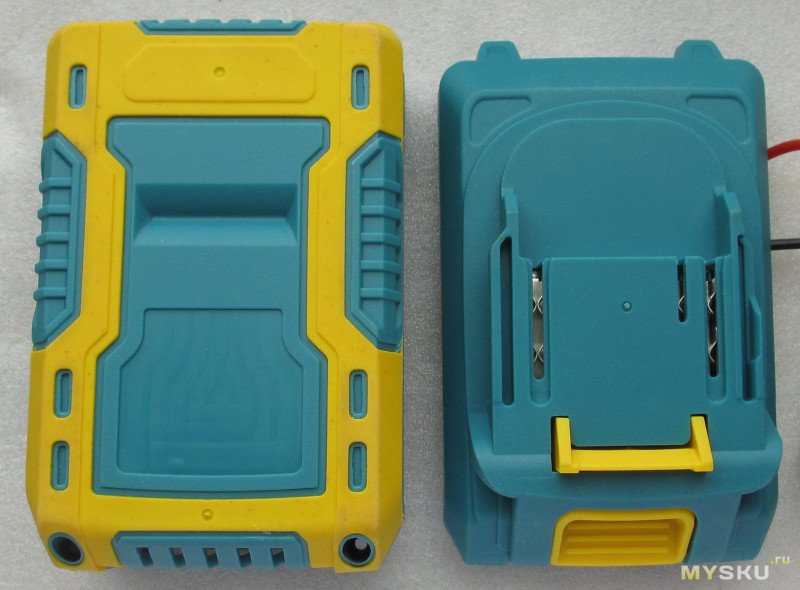

Вид сверху/снизу, желтое снизу — обрезинено:
Напряжение на выходе без нагрузки слегка плавает, под нагрузкой достаточно стабильно и на клеммах не падает ниже 19.5В.

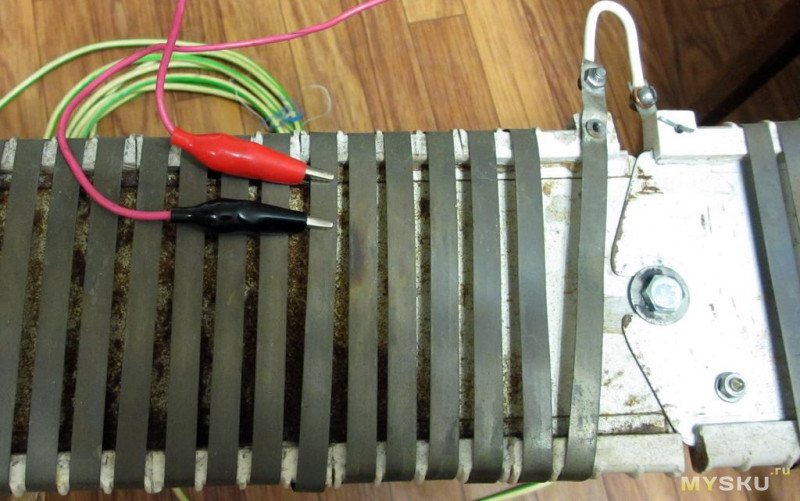

Нагрузку пришлось изобретать из подручных материалов:Сверху выходной ток, справа выходное напряжение, слева мощность от 220В:Максимальный ток до срабатывания защиты ~46-48А (кпд 0.83).
Время работы до перегрева (на 25С воздухе) и отключения при разных токах нагрузки:
40А — 3.5мин (кпд 0.84)
36А — 6мин
30А — 8мин
25А — 29мин (уже собрался завершать проверку, тут-то он и вырубился), кпд 0.87

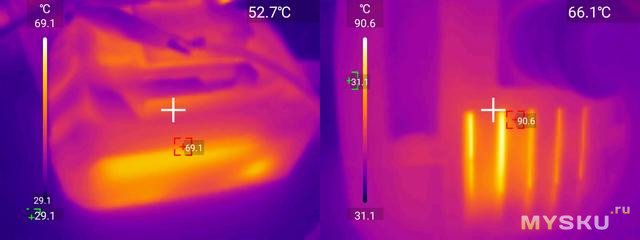

нагрев перед отключением, корпус и внутренности через решетку:после небольшой паузы включается или пытается включится повторно.
Учитывая, что инструмент как правило имеет сильно переменное потребление и периоды нагрузки чередуются с периодами простоя, большой проблемы это не вызывает, критичнее ограничение максимального тока, существует достаточно много инструмента, который в максимуме может потреблять больше 40..48А.
Стоит отметить нелогичность с организацией активного охлаждения — поскольку вентилятор питается от общего (и единственного) выхода, то при отключении он останавливается и охлаждать перегретый инструмент перестает, а было бы неплохо. Потоки воздуха от него идут «как получится». Эффективность охлаждения недостаточна для долговременной работы с заявленным максимальным током (попытка сдуть полторы сотни ватт тепла 40мм вентилятором с умеренными оборотами выглядит утопично).

Пульсации здесь в принципе не критичны, но посмотрим.

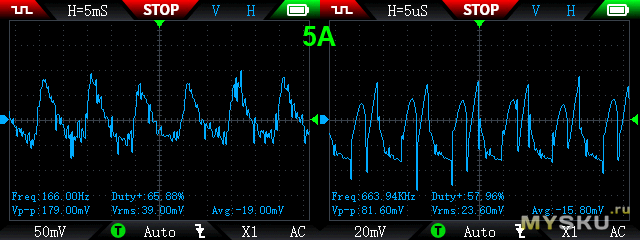

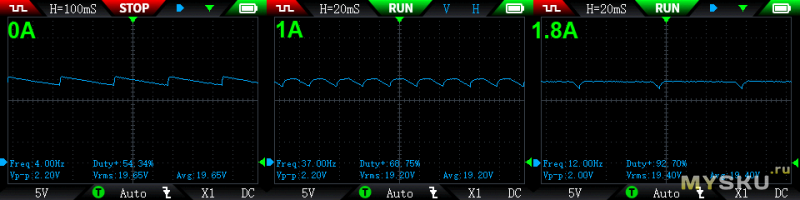

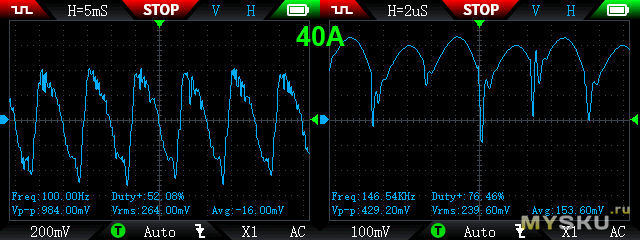

До 2А присутствуют низкочастотные пульсации амплитудой в пару вольт, выше они пропадают:5А, ~200мВ на частоте сети и ~100мВ на частоте преобразования:40А, 1В и 0.5В соответственно:
По практическому использованию — мощный инструмент под нагрузкой способен перегрузить, болгарки там, мощные шуруповерты, гайковерты итп — наваливать по максимуму с ними не получится, но немного умеряя нагрузку пользоваться можно.

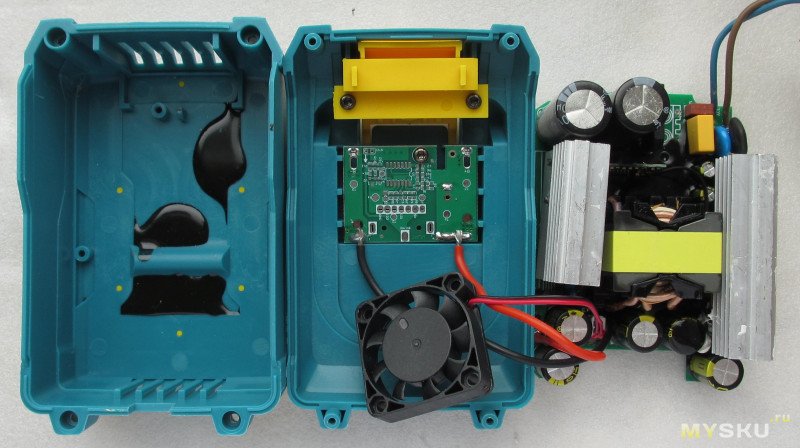

Корпус собран на 4х шурупах:вентилятор размером 40*40*10, видимо на 24В — подключен параллельно выходу.

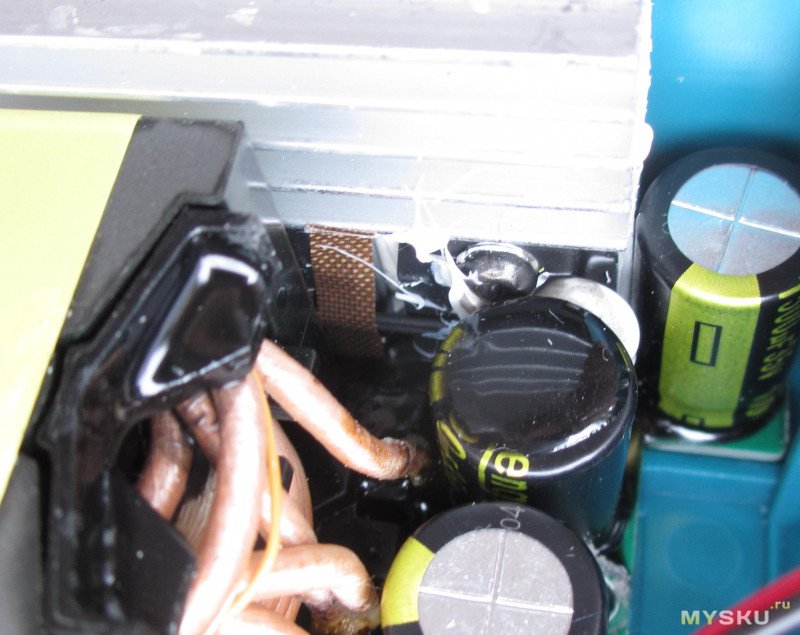

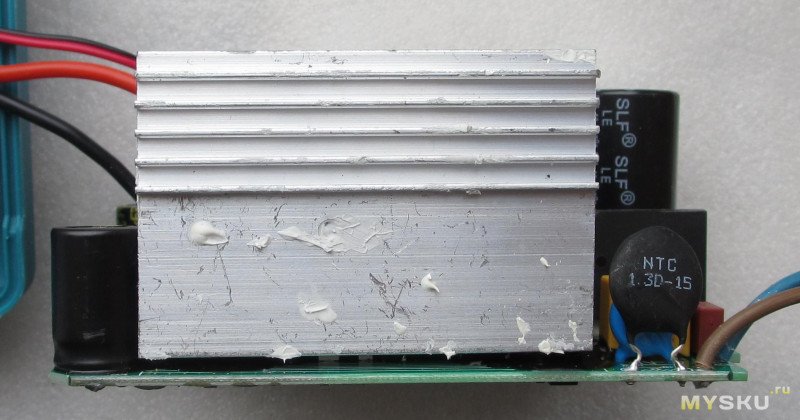

Радиаторы не имеют своего крепления к плате, держатся они на выводах деталей, и если большой на двух диодных сборках в то247 достаточно жестко, то мелкий на паре транзисторов в то220 болтается. К диодным сборкам закреплен термодатчик, который отключает бп при перегреве.

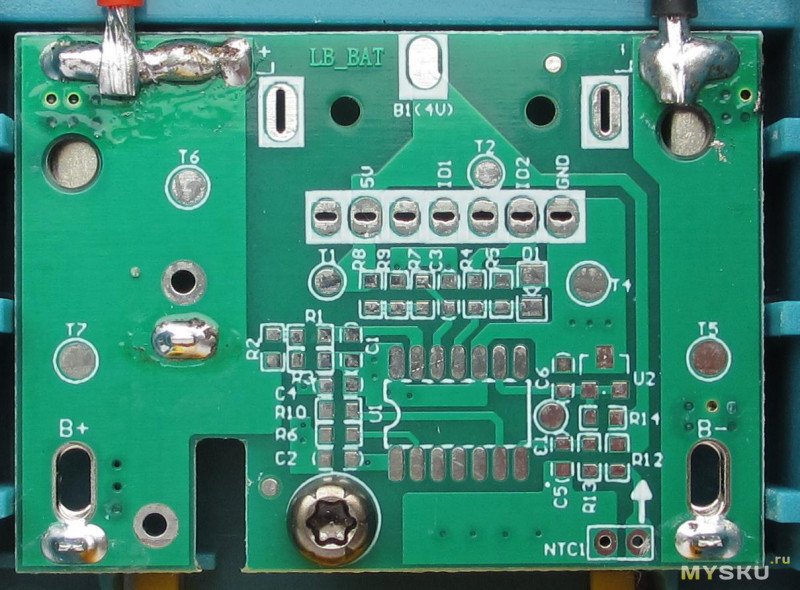

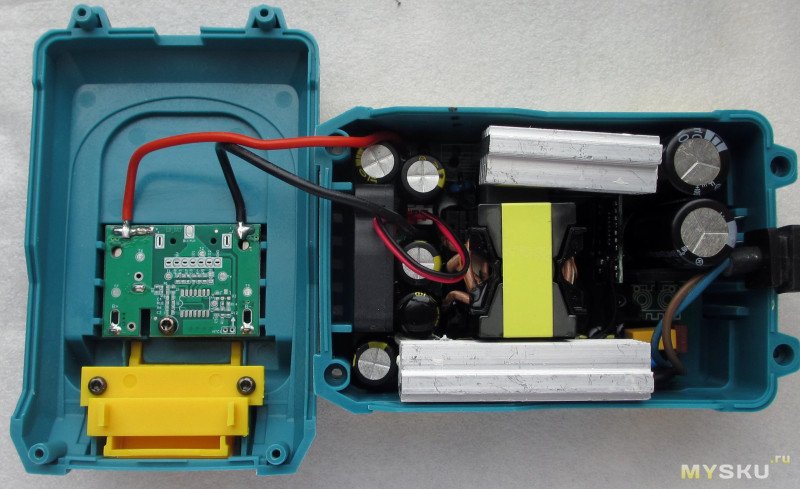

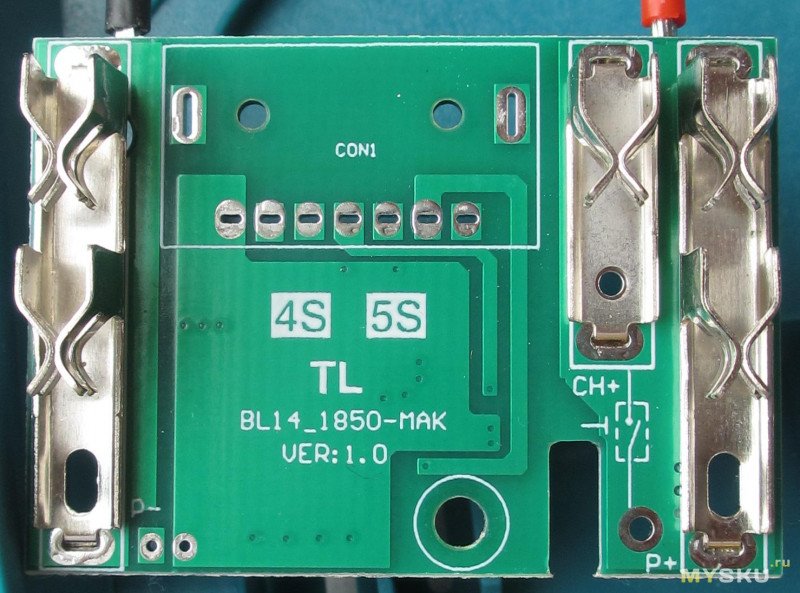

Платка с разьемом — на ней место место под «желтый разьем» и его обвязку, но оно пустое:Оба плюсовых контакта запараллелены, так что оригинальный инструмент должен работать. Подключена основной проводами с маркировкой тоже awg15.

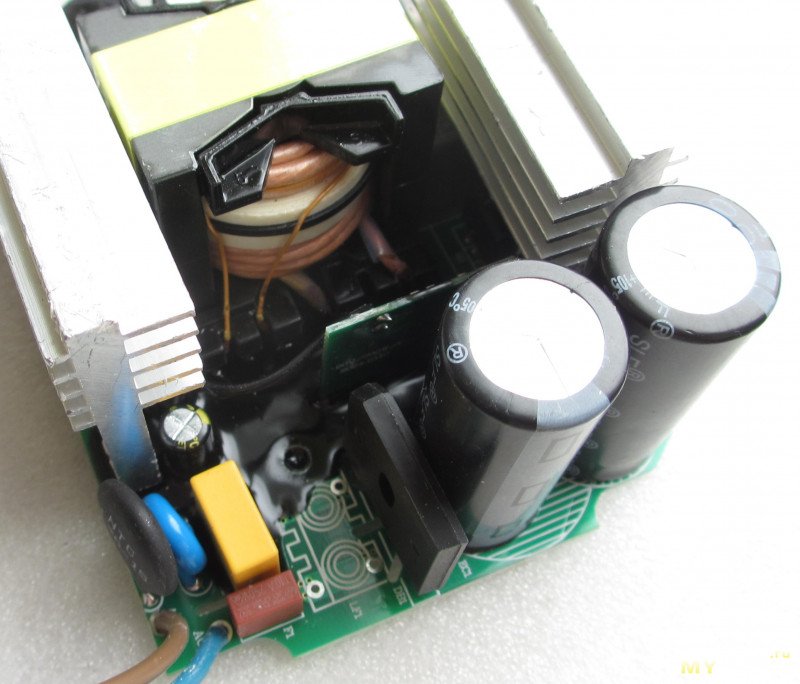

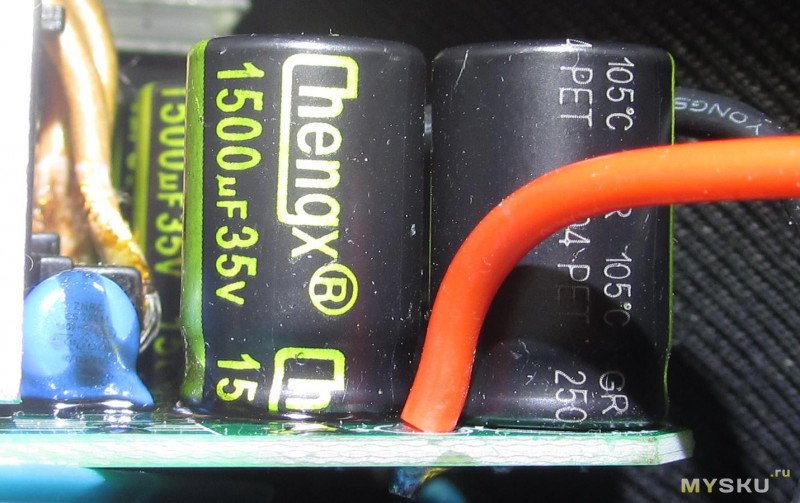

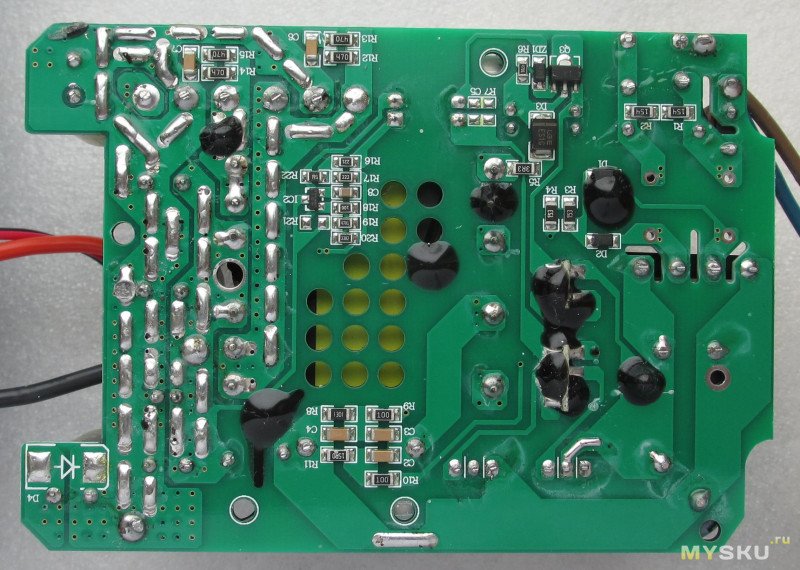

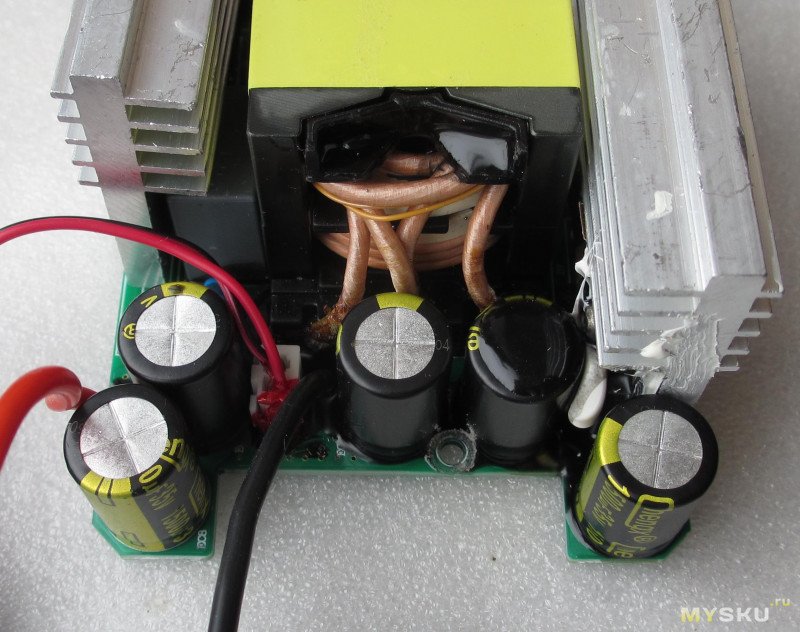

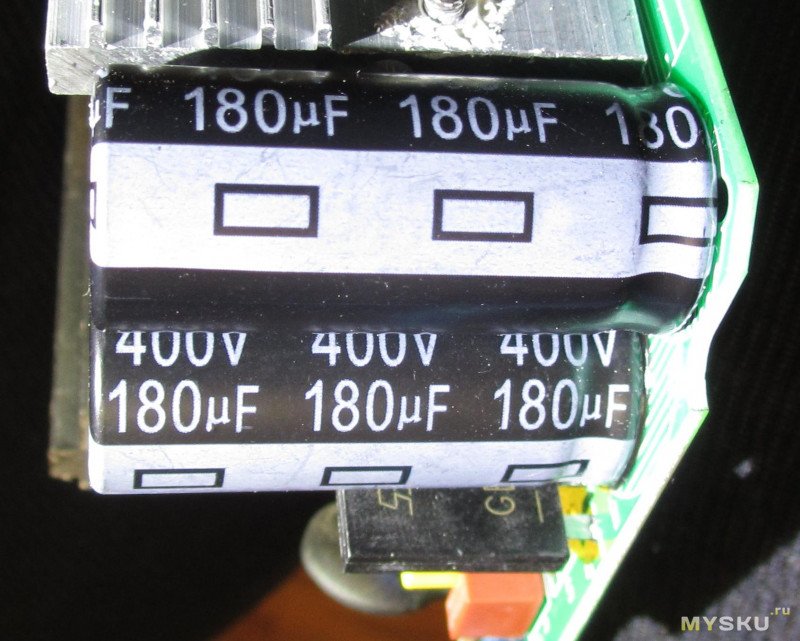

Плата бп, частично залита черным герметиком:входные емкости 2шт 180мкФ*400, выходные 5шт 1500мкФ*35В

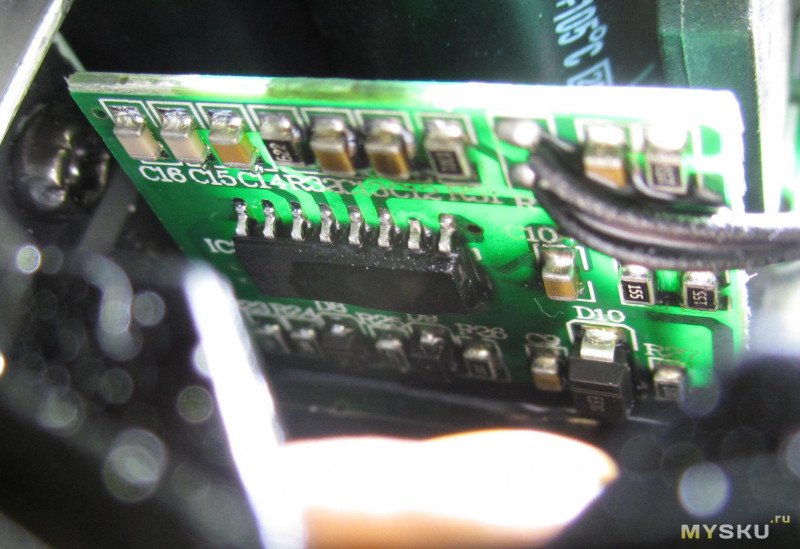

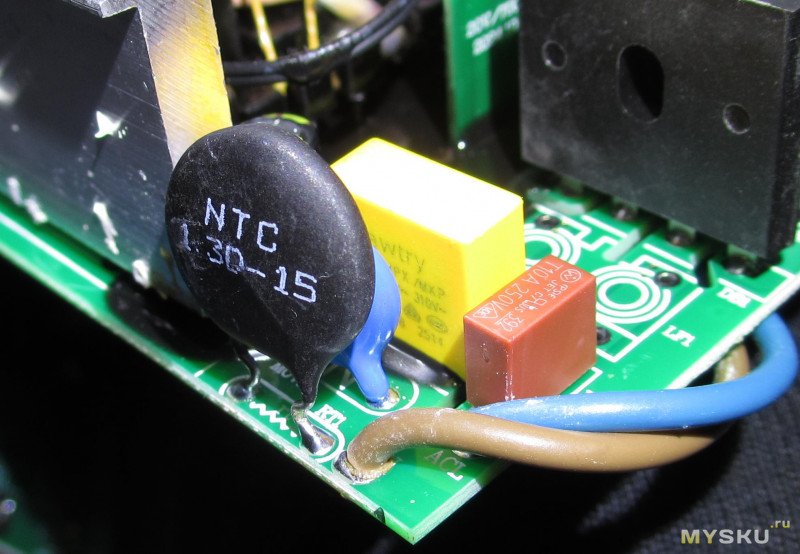

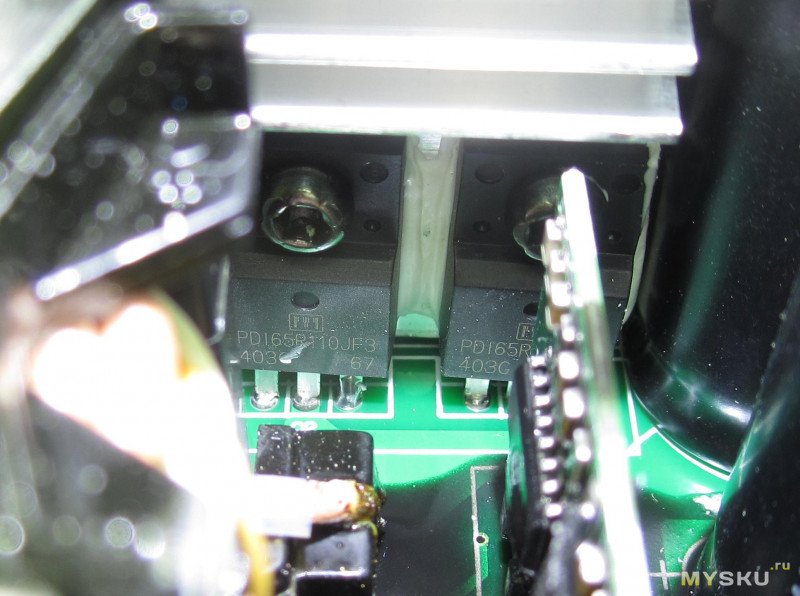

Сетевой мост GBU2010. Шим-контроллер залит лаком и маркировку разобрать не получилось. Транзисторы — пара PDI65R110JF3. К диодным сборкам прикреплен термодатчик, так что подобраться к ним без демонтажа тоже не получилось.

БП интересный, но компромиссный — имеет небольшие размеры, но ценой ограниченной мощности, которой для произвольного совместимого инструмента может не хватать.
