Отпугиватель ультразвуковой

У нас завелись мыши. 9 этаж панельного дома (чердака нет). Скорее всего это связано с ремонтом труб в подвале. Затопило гнезда и мыши приступили к эвакуации в квартиры в соответствии с четким планом (я так надеюсь). Эвакуация происходила по вертикальной шахте с канализационными и водяными трубами.

Мыши не особо мешали, но держать дома не прописанных квартирантов особо не хотелось. Да и иногда ночью бегущая на встречу мышь способна немного взбодрить психику.

Были рассмотрены множество вариантов (включая взятие в аренду на неделю кошки у брата). Но остановились на самом дешевом и эффективном варианте (как казалось на момент покупки) — ультразвуковом отпугивателе!

Размер (ориентировочно): 13см x 10см x 6,5см

Вес: 100 гр.

Макс. площадь помещения, кв.м: 120

Заявлено производителем:

• Отпугивает вредную живность: Комар, Крыса, Муравей, Муха, Мышь, Таракан
• Не оказывает вредного влияния на людей и домашних животных.
• Экологичный: Никакого загрязнения среды и токсичных отходов.
• Экономичный: Работает от розетки, потребляет минимум энергии.
• Постоянная смена частоты работы для исключения привыкания.

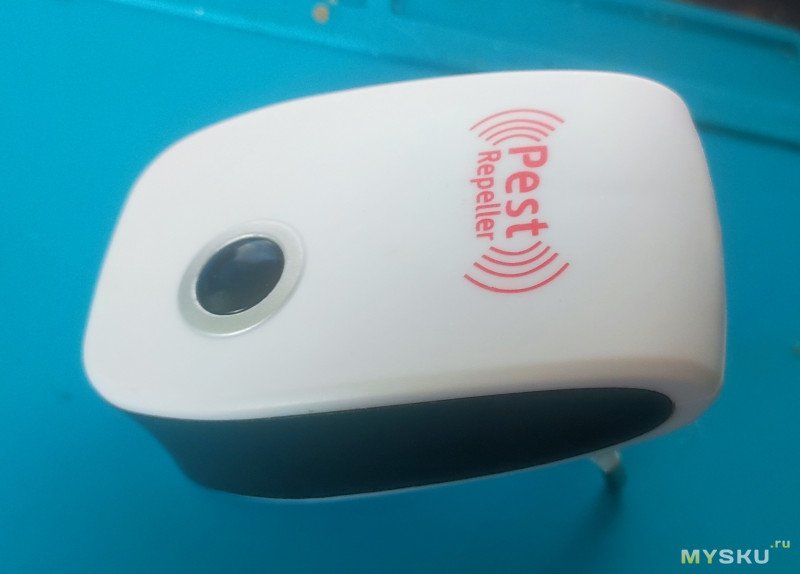

Данный аппарат был приобретен на Озоне. И после включения на кухне все жильцы квартиры (включая мышей и тараканов) стали ждать ...

После месяца эксплуатации у меня стало закрадываться смутные подозрения. По крайней мере вся живность в квартире гордо игнорировала данный аппарат. Совсем. Может ультразвук не той системы или частоты?

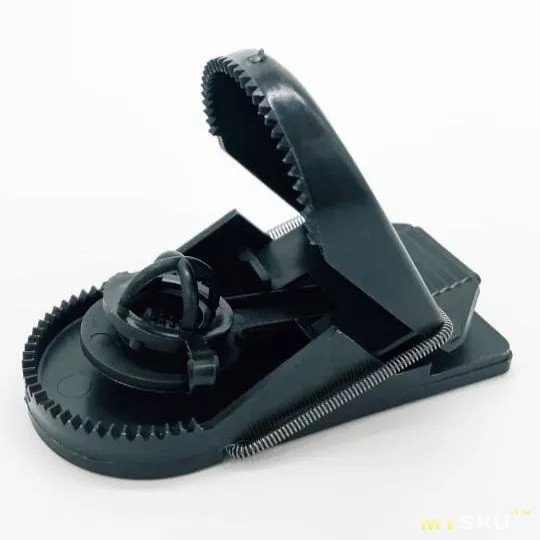

Мышей победила липкая ловушка (в квартиру заселилось всего 2 мыши), а данный аппарат ушел на разборку для обзора.

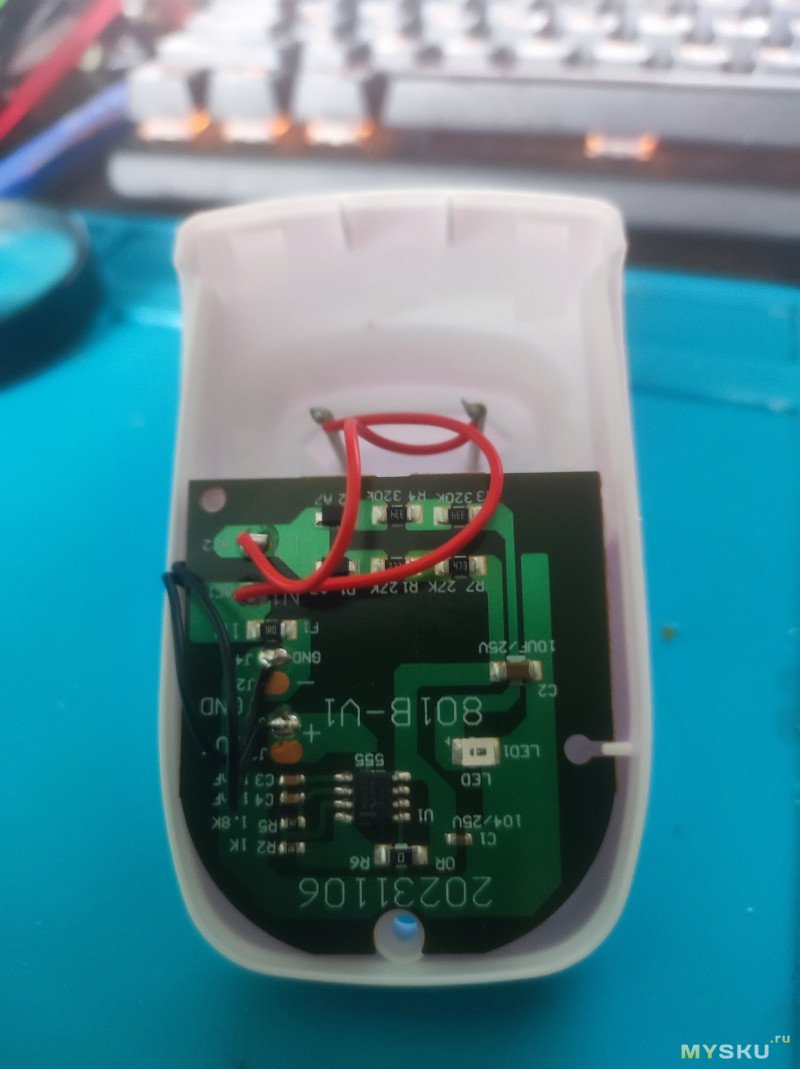

Откручиваем 1 винт, разбираем корпус и видим плату. Односторонний текстолит. И NE555 в типовом включении и без трансформаторного питания.

Позиционное обозначения и номиналы подписаны. Чип не затерт. Редко такое у китайцев увидишь.

 Заметил странность — R7 подписан 27К но стоит 47К.  Накосячили на заводе? Жаль нет нужного резистора в этом типоразмере.

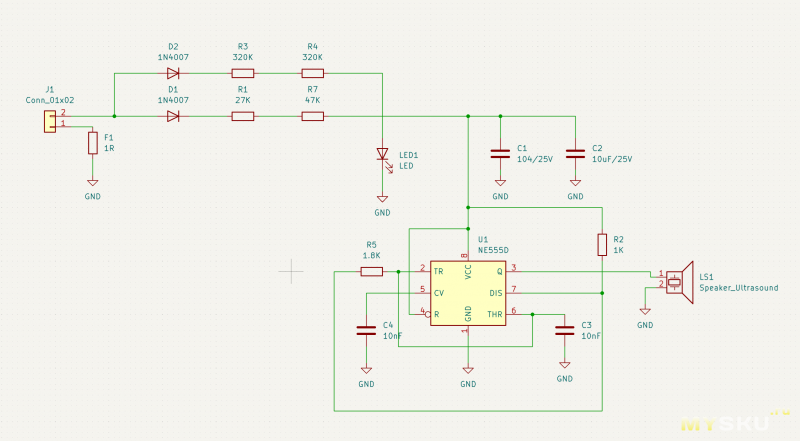

Не смог удержаться и зарисовал схему:

По калькулятору частота на выходе должно быть 31.3 кГц.

А теперь пришла очередь приборов.

Напряжение на светодиоде — 1 вольт.

На выходе сигнал = 0. Генерации нет.

Питание на 555 — 2.5 вольт. А это уже странно. По документам напряжение питания должно быть в диапазоне 4,5…16,5 вольт.

Собственно, тут нечего сказать — данное устройство не работоспособно. Напряжение питания микросхемы слишком мало.

Теоретически можно подобрать сопротивление на питании для нормальной работы чипа. И, вполне возможно, он заработает (если он живой и не перемаркировка). Но смысла в этом особого не вижу. Пусть пока полежит в коробке «мусор». Если вдруг припрет нужда — запущу.

Или чип перемаркировка. Кушает сильно больше 555 и сажает линию питания. Да и схема питания выглядит несколько упрощенно. Хотя-бы стабилитрон поставили-бы.

В общем — найду резистор R7 правильного номинала — попробую еще. может заработает.

Приложение 1:

Анализ рынка этих устройств и отзывов показал, что в данном корпусе можно купить все что угодно. Начинка может быть совершенно разной при идентичном внешнем виде и описании.

Вариант 1: это мой вариант. Теоретически работоспособен с непонятной эффективности. Но с «допилингом».

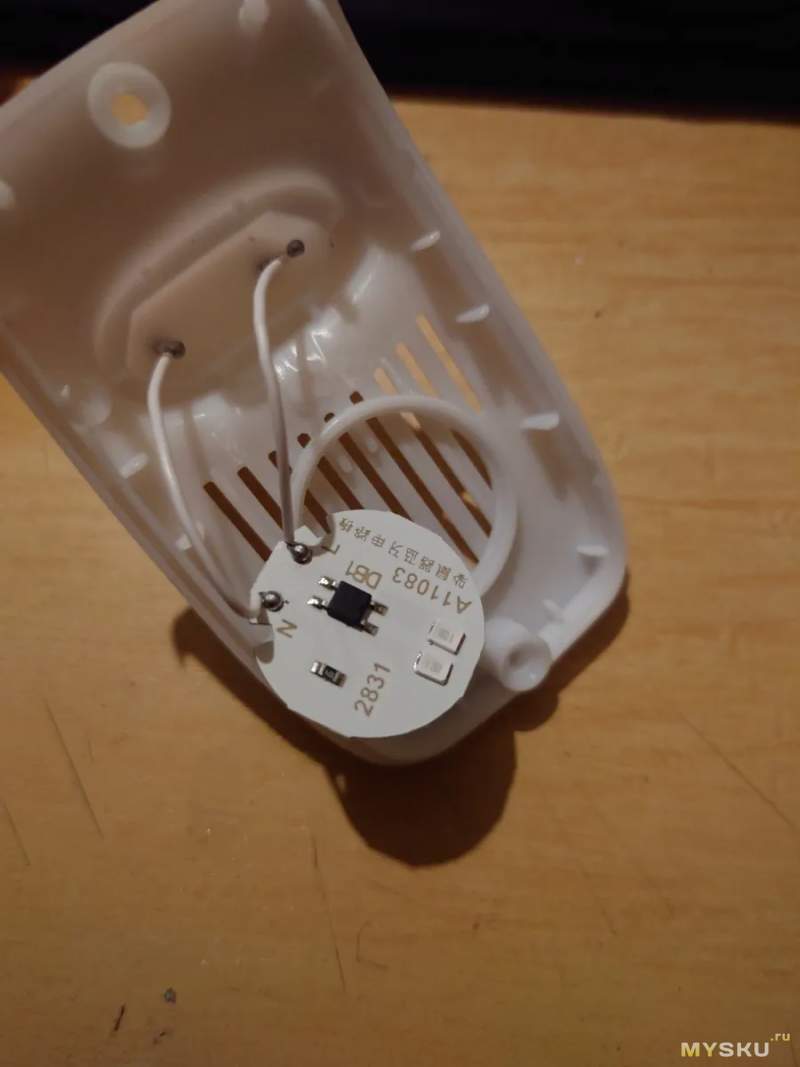

Вариант 2: внутри белая круглая плата. На ней диодный мост, 2 светодиода и резистор. Излучать ультразвук нечем. Чистокровная обманка.

Вариант 3: Белая плата. Чип присутствует, но обвязки по минимуму. Точных данных нет, но похоже обвязка чисто для светодиода. Чип — возможно просто для вида.

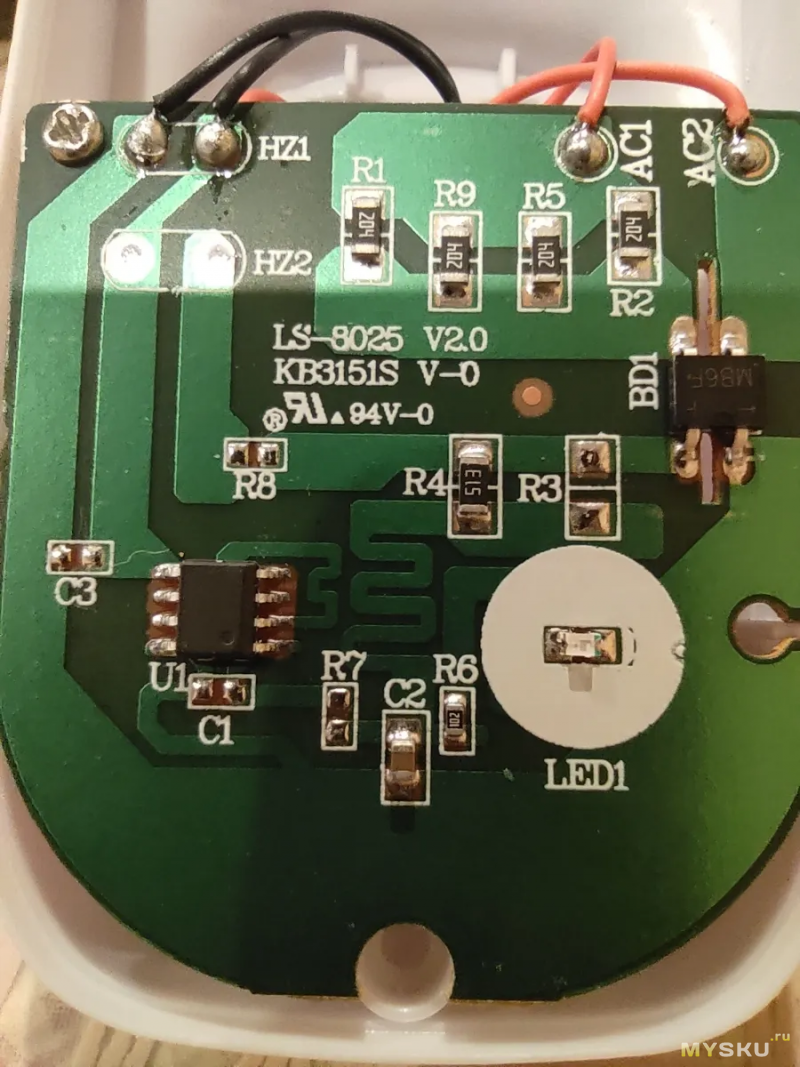

Вариант 4: очень странная плата. Маркировка чипа затерта. Осциллограф на пьезоизлучателе сигнала не видит. Тщательный анализ схемы показывает, что питание на чип идет через резистор R7, который не распаян. Фильтрующий конденсатор на ногах питания тоже не распаян. Т.е. питания на чипе нет. При попытке подать питание от внешнего источника сигнала на пьезо не появилось. Странный дизайн в виде дорожек «змейка».

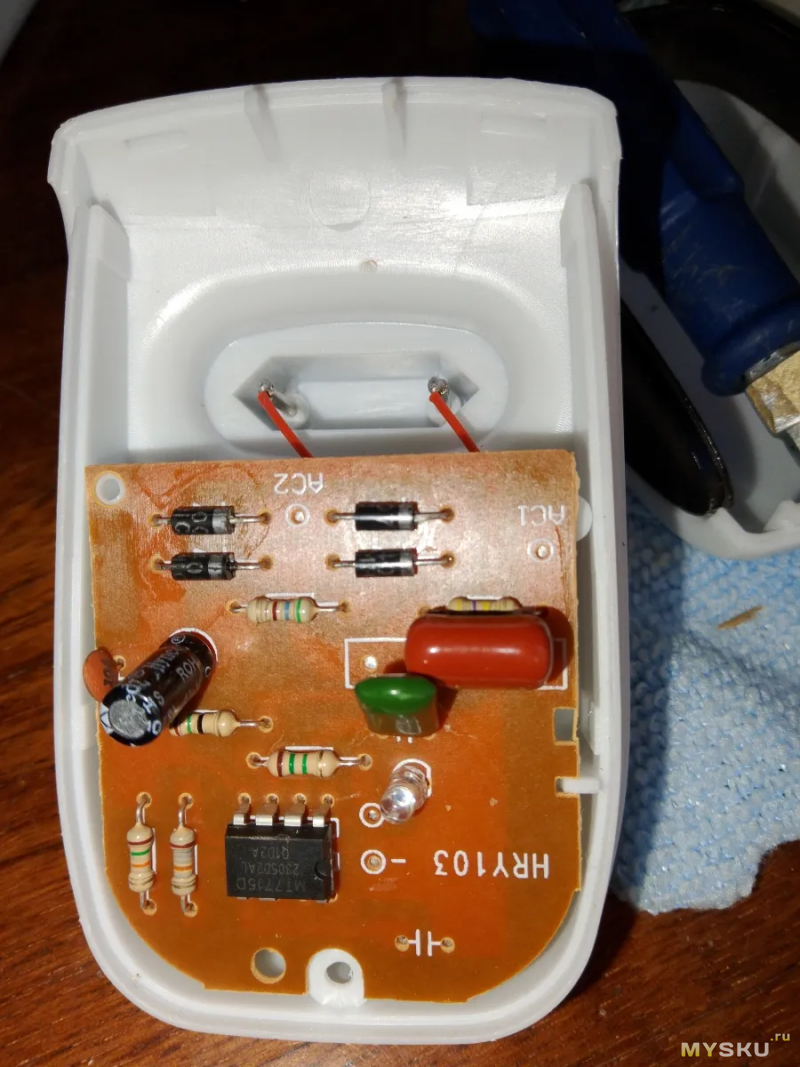

Вариант 5: коричневый гетинакс. Чип MT7715D (иногда стоит MT9513D) — светодиодный драйвер и к ультразвуку отношения не имеет. Излучателя нет. Есть подозрение, что изначально плата проектировалась под NE555. Но потом что-то пошло не так.

Достоинства:

• Экологически чистое средство.
• Изгоняет всю вредную живность (а полезную наверно приманивает)
• Без вреда для домашних животных.

Недостатки:

• имеется небольшой недостаток — это устройство не работает.

Вывод: товар для покупки не рекомендую.
