Фиксатор / Направляющая картриджа для Samsung (JC72-00984A / JC72-00985A). Ремонт МФУ Xerox
- Цена: 12BYN ($4) на момент заказа
- Перейти в магазин
В очередной раз попробую разбавить ремонт подсветки телевизоров другими видами ремонта другой бытовой техники ;)

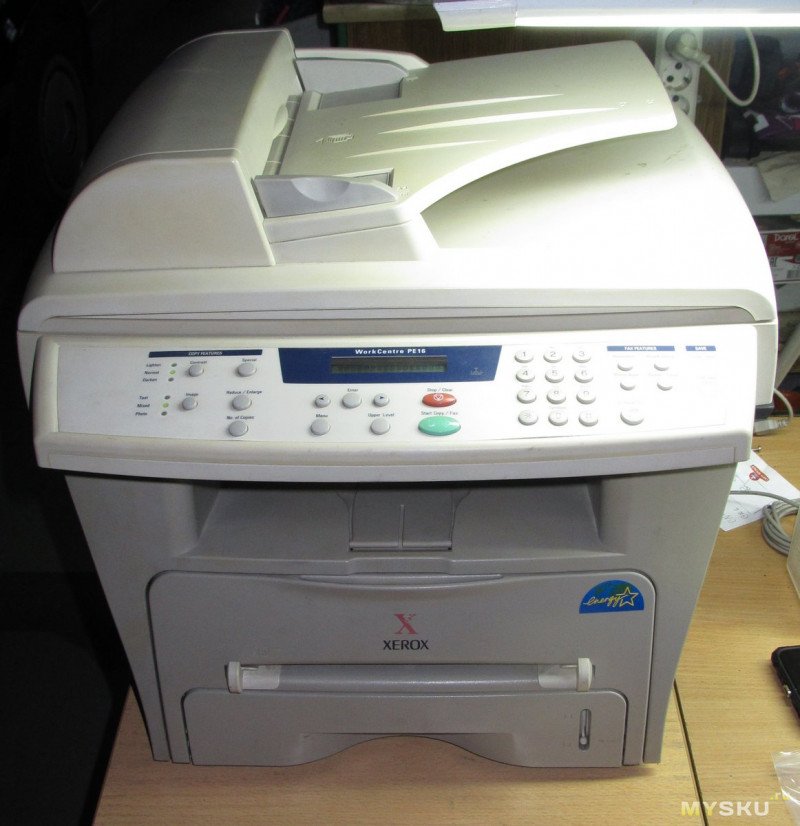

Есть у меня в хозяйстве вот такой МФУ
Старенький, но пробег всего 13500 листов, что я считаю весьма небольшим для офисной техники. и вот недавно от перестал протягивать бумагу — она застревала в районе картриджа. До этого картридж иногда явно не садился на место и был слышен скрежет, но бывало это довольно редко, да и в принципе никто регулярно картридж не дергает, так что руки до устранения не доходили. Вскрытие показало что сломалась одна из направляющих картриджа, из-за чего он не садился на место, шестеренка фотобарабана не входила в зацепление с ответной и не вращалась. Диагностируется данная проблема, впрочем, и без вскрытия — направляющие подпружинены, и если одна болтается — значит что-то сломалось. В моем случае, подозреваю, сломалось еще у прежнего владельца, но пару лет отработал и у меня.
А вот для замены вскрытие потребуется — нужно снять заднюю крышку (4 самореза), ну и боковые — они снимаются сдвиганием назад.
Ремкомплект выглядит так:

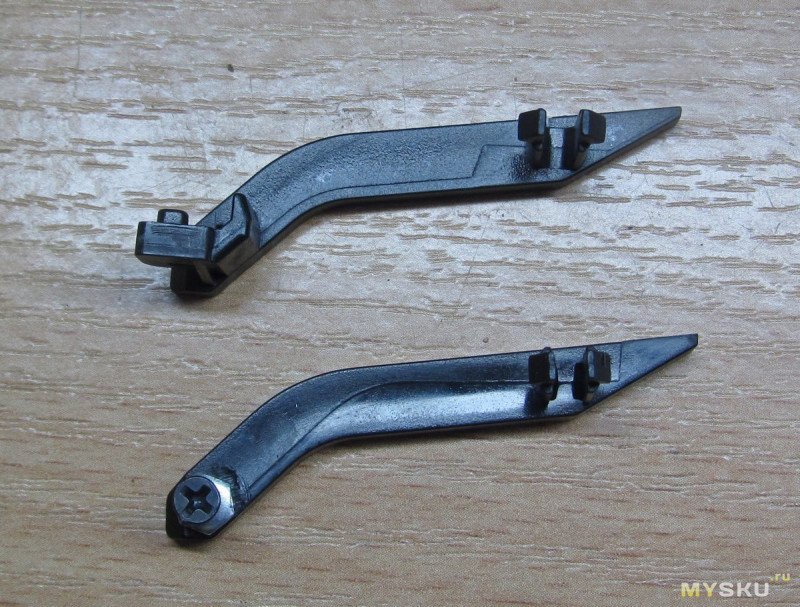

В сравнении с целой оригинальной направляющей видно что новая усилена (старая сверху)
Ну а для того чтобы убедиться что дело только в направляющей я изобразил вот такую конструйню, и оно даже поработало немного

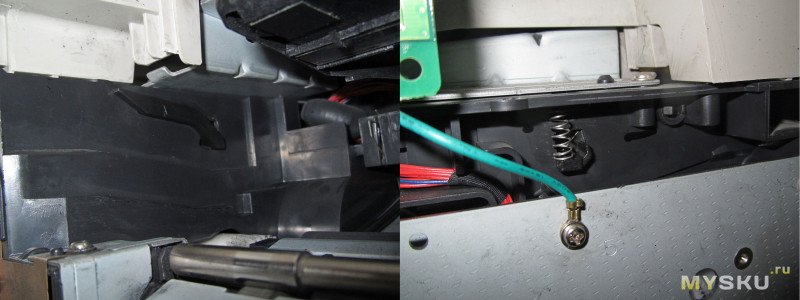

Ставим на место. Я в итоге поменял обе, потому что решил что усиленные походят подольше оригинальных, а разбирать второй раз не хочется.

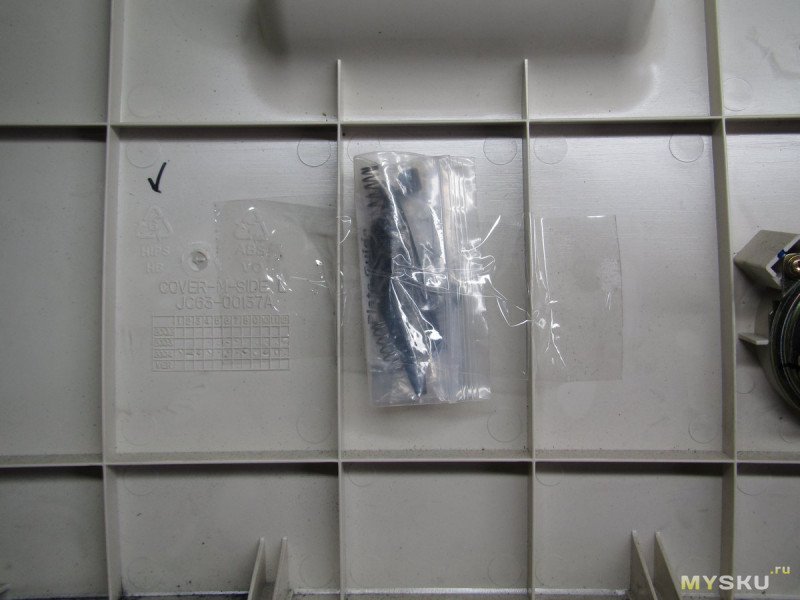

Старые прилепил к левой боковине изнутри, там вроде оно никому не будет мешать
Кстати, рекомендую владельцам данных МФУ протереть зеркала в модуле сканера — у меня они были больше похожи на полированную нержавейку, чем на стеклянные зеркала, качество сканирования было соответствующим ;) После стирания (ох нифига себе какого!) слоя пыли сканировать аппарат начал совершенно замечательно. Ну а тормозную площадку и ролик захвата бумаги я поменял сразу после приобретения. Кстати, у данного аппарата есть странный глюк — из лотка ручной подачи он начинает печатать с середины листа ;) Оно не сильно важно, но если есть какие-то советы — выслушаю в комментах.
Есть у меня в хозяйстве вот такой МФУ
Старенький, но пробег всего 13500 листов, что я считаю весьма небольшим для офисной техники. и вот недавно от перестал протягивать бумагу — она застревала в районе картриджа. До этого картридж иногда явно не садился на место и был слышен скрежет, но бывало это довольно редко, да и в принципе никто регулярно картридж не дергает, так что руки до устранения не доходили. Вскрытие показало что сломалась одна из направляющих картриджа, из-за чего он не садился на место, шестеренка фотобарабана не входила в зацепление с ответной и не вращалась. Диагностируется данная проблема, впрочем, и без вскрытия — направляющие подпружинены, и если одна болтается — значит что-то сломалось. В моем случае, подозреваю, сломалось еще у прежнего владельца, но пару лет отработал и у меня.

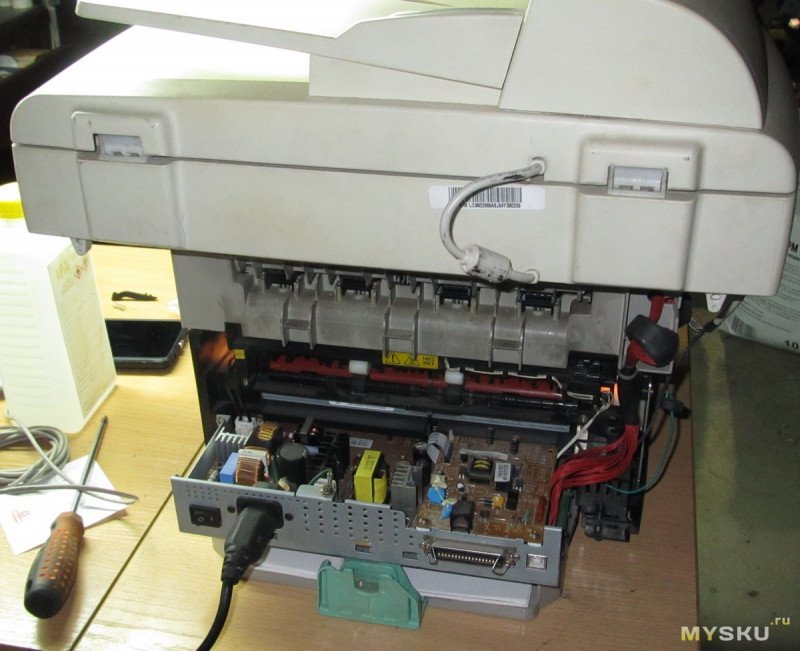

А вот для замены вскрытие потребуется — нужно снять заднюю крышку (4 самореза), ну и боковые — они снимаются сдвиганием назад.

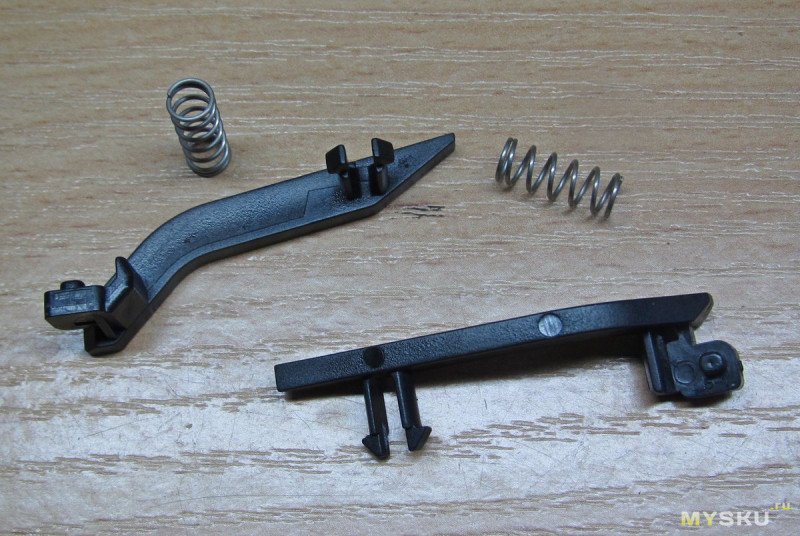

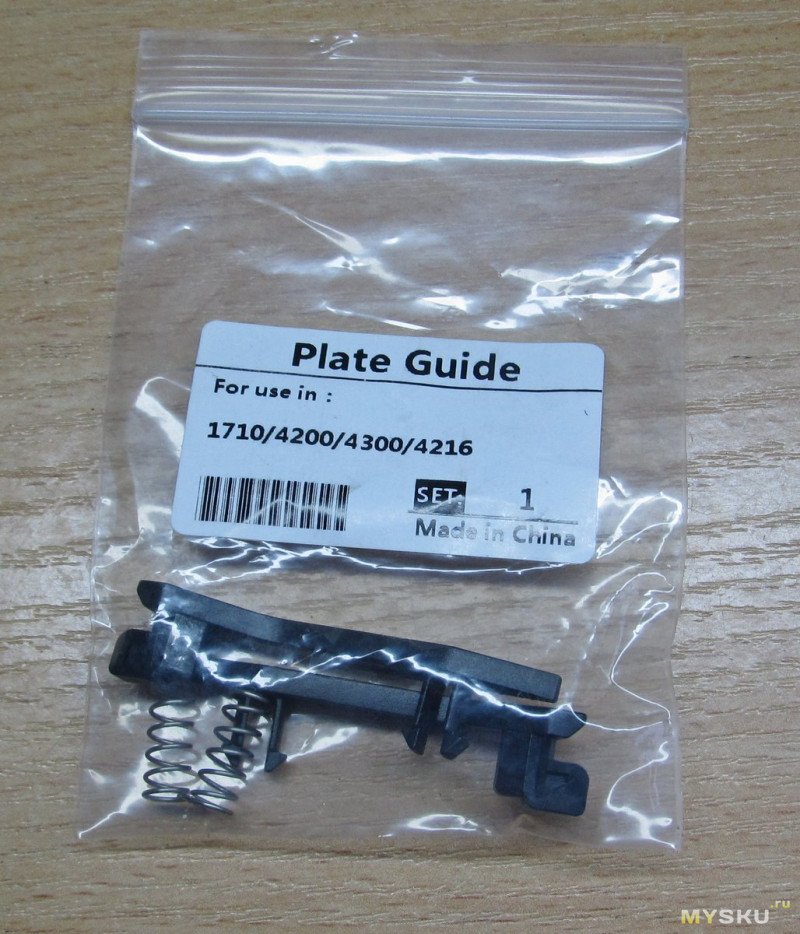

Ремкомплект выглядит так:

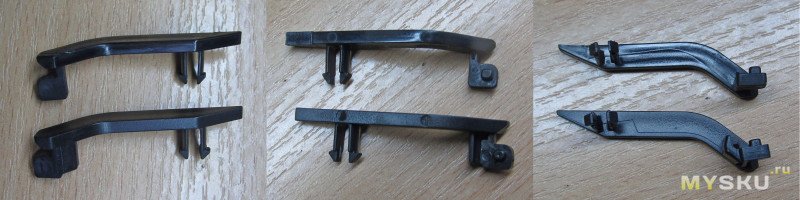

В сравнении с целой оригинальной направляющей видно что новая усилена (старая сверху)
Ну а для того чтобы убедиться что дело только в направляющей я изобразил вот такую конструйню, и оно даже поработало немного
Ставим на место. Я в итоге поменял обе, потому что решил что усиленные походят подольше оригинальных, а разбирать второй раз не хочется.
Старые прилепил к левой боковине изнутри, там вроде оно никому не будет мешать
Кстати, рекомендую владельцам данных МФУ протереть зеркала в модуле сканера — у меня они были больше похожи на полированную нержавейку, чем на стеклянные зеркала, качество сканирования было соответствующим ;) После стирания (ох нифига себе какого!) слоя пыли сканировать аппарат начал совершенно замечательно. Ну а тормозную площадку и ролик захвата бумаги я поменял сразу после приобретения. Кстати, у данного аппарата есть странный глюк — из лотка ручной подачи он начинает печатать с середины листа ;) Оно не сильно важно, но если есть какие-то советы — выслушаю в комментах.
Самые обсуждаемые обзоры
| +86 |
3462
88
|
| +62 |
3603
75
|
| +31 |
1324
53
|
| +62 |
3267
53
|
Konica-Minolta C350
Пожилой но живой
При включении пишет «Please wait», и всё.
Удалось найти только ролик индуса, где он 15мин производит глупейшие пассы, а после (фигак!) меняет плату обработки изображения (размером с АТХ и ценой ого-го)
Если кто сталкивался, подскажите куда копать, плз.
я бы предположил прогрев какого-то элемента, или заряд емкости (конденсатора), который проверяется контроллером и не происходит в конкретном случае
другими словами, отсутствие контакта там, где штатно он должен быть (возможно, это шлейфы — тогда сунуть.вынуть их, или пайка — посмотреть лопнувший припой вблизи потенциально нагревающихся элементов, которые либо сами потемнели, либо текстолит указывает цветом на нагрев, либо статическое электричество вызвало заметное осаждение пыли, как на элементы строчной развертки в аналоговых ТВ)
А перешить-то можно. Только где паршивку взять? )))
И какую из четырёх плат перешивать )))
Беда с отсутствием мануалов именно по электронной части
в HP их часто делают в виде пластмассового флажка или уголка, который качается на оси, весит примерно ничего, и второй ногой перекрывает луч в оптопаре, когда лист толкает первую ногу (она соответственно свисает свободно в щель тракта протяжки бумаги)
возможно также, что оптопара заросла пылью и если прохождение листа оценивается как смена уровня с фототранзистора, её (смены уровня) возможно не происходит поэтому.
И на соленоид нет смысла смотреть, это стабильная неисправность, точно всегда идет печать в одном и том же месте, при залипающем будет в разном месте начинаться печать каждый раз
А что с нижнего лотка нормально работает — там изгиб бумаги другой.

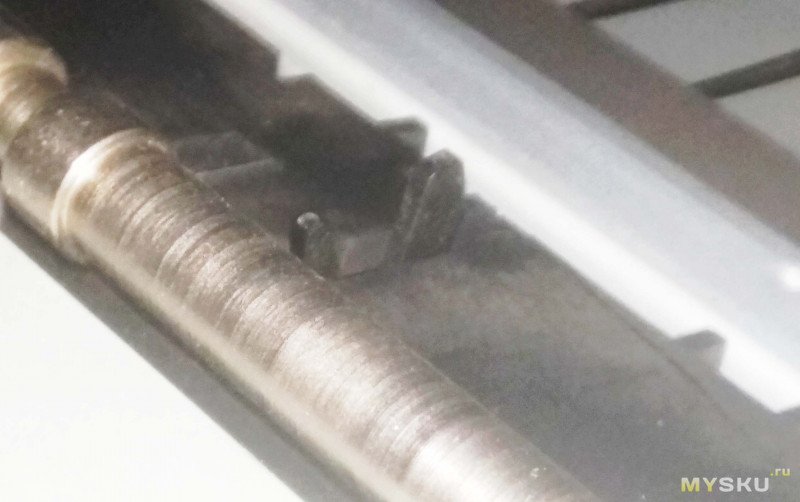

Флажок датчика стачивается помаленьку бумагой, вот и лезут чудеса.
Правда, я уже лет 15 от этой темы отошел, мог и забыть что или перепутать…
Бумага доходит до датчика — заметьте, до датчика, а не до барабана.
Окружность ФБ у РЕ16, если не склероз — 75,5мм
Датчик находится под картриджем, до ФБ, наверное, миллиметров за 30.
А в сервисных настройках — не помню ни одного мелкого копира/принтера/МФУ, у которого была бы эта регулировка.
А СМ сейчас лен на него искать, хотя где то на финте мог еще остаться…
А, только сейчас заметил, что у вас сабж другой — но один хрен, ФБ там стоит точно такой же, там и картридж не сильно отличается.
Посмотрите, в какое место картриджа упирается датчик, и наклейте на картридже на это место один-два слоя изоленты, ну, если тонкая сильно — то больше, если толстая — то и один слой заставит сабж думать, что картриджа нет.
Но еще раз повторюсь: я уже лет 15 этим не занимался, могу что-то и подзабыть.
Если не склероз — то у самсунгов с картриджем типа 1710, в том числе и ваш 4220 сюда входит, все датчики имеют два положения, кроме одного.

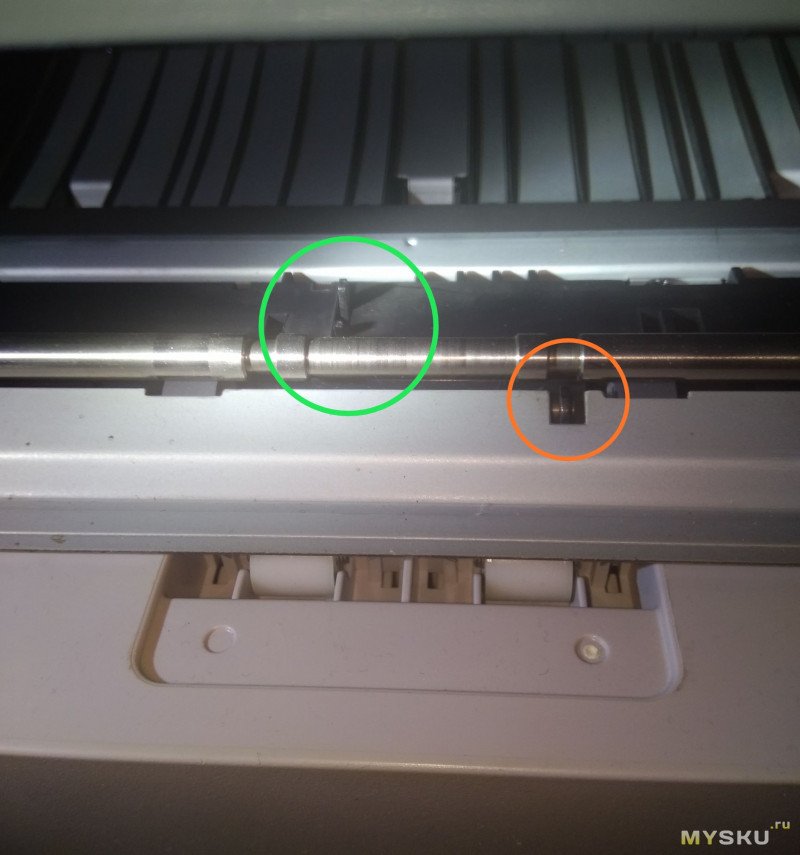

Именно датчик наличия картриджа, он же — начала страницы.
Исходное положение оптопары, если картриджа нет — открыта, флажок датчика условно перед оптопарой.
При установленном картридже флажок смещается и закрывает оптопару.
Если еже и бумага пошла по датчику — флажок смещается еще и снова открывает оптопару, т.е. бумага идет.
Немного похожая система у НР1010 и иже с ними — датчик наличия картриджа, он же — датчик ширины бумаги.
Если он сточен, то картридж он определяет, а вот край бумаги не видит, и думает, что печатает на чем то узком, и, в связи с этим, между листами тиража приличное время крутит печку, для выравнивания температуры по все ширине печки.
А если вспомнить МВ…
Не помню, какая именно модель, что-то древнее и монохромное, но там была такая фишка: печать с разрешением 600dpi (вроде, в цифрах могу и ошибиться) и 1200.
При этом при печати с разрешением 1200 скорость была вдвое ниже, и понижалась температура печки.
В общем, много веселого тогда было…

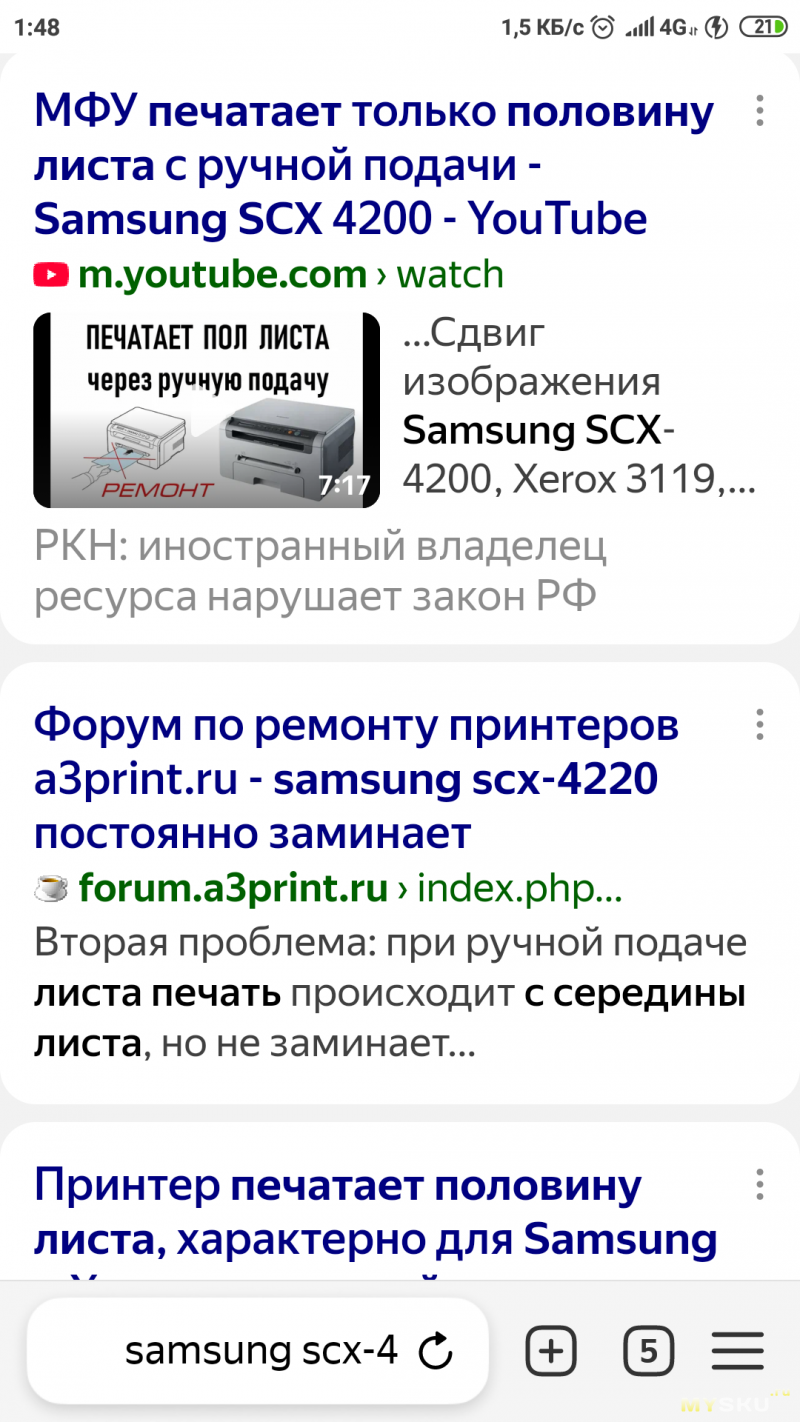

Вот как раз видео про поллиста:
Но что-то было именно с износом этого датчика связанное, наверное, склероз…

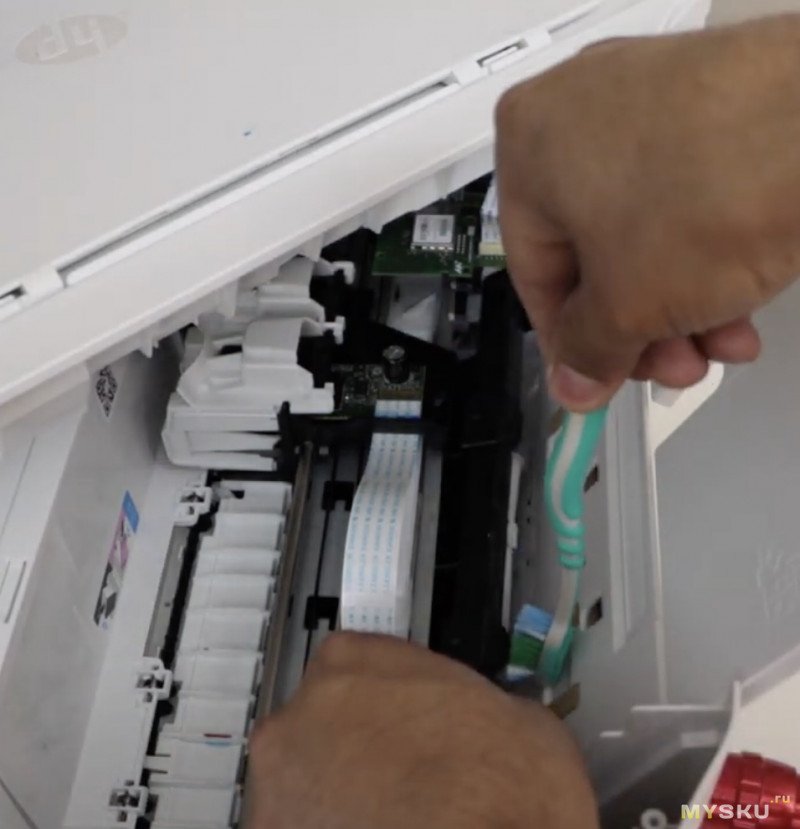

Эх, у меня домашний HP 4720, ролик поменял бы, но там такая конструкция, что нужно разобрать весь принтер до конца, чтобы до него добраться. Боюсь, что из получившегося набора шестеренок и пружинок обратно собрать не выйдет, так что протираю только, ненадолго помогает
Ну, иногда большой…
А почистить несложно.
Но, когда производство перевели в Китай, всё стало как у всех.
или про какие автомобили речь?
Но потом его улучшили — сделали 2015.
Чем улучшили? А на безсвинец перешли…
вмеру бюджетный современный принтер стоит в районе $100, оригинальный картридж к нему, который проживет 2000-3000стр — чуть меньше. (притом лишь одна цена нормальной бумаги выйдет чуть ли не в половину картриджа. т.е. все максимально приближается к цене бумаги, настолько насколько это возможно)
даже если принтер сдохнет после пары-тройки замен картриджей — это все равно дико выгодно. 10к листов, обычно даже самый трешовый принтер переносит без проблем, если расходники что надо были.
ах да. там же еще будет bluetooth, wifi и все прочие современные удобства.
как только нету ни желания, ни возможности пользоваться оригинальными расходниками и качественной бумагой, то место такому принтеру на свалке, не смотря на мифический ресурс.
недомашние, даже 10-летней давности, в которые за их долгую жизнь пихали непойми что и как, прежде чем они попали на барахолку — безвыигрышная лотерея. если кому-то полосы, волосы и прочий мусор, который на выходе из них получается устраивает — то меня нет. ломать глаза об некачественную печать смысла совсем нету никакого, темболее качественная печать максимально дешева.
никогда еще качественная и быстрая печать не была доступна, так как сейчас в современных условиях. и все это благодаря «одноразовым» принтерам, с малым ресурсом.
самсунг вообще никаким боком к принтерам не относится. более того, к ним даже драйвера от других «брендов» иногда подходят. у меня какой-то самс был.
Ну и многие производители принтеров пользуются сторонней разработкой и производством, например от Avision, которая под своей маркой малоизвестна. В итоге разработчиков и производителей принтеров намного меньше, чем марок, под которыми они продаются, как в принципе и со всей техникой.
Самсунг разрабатывал принтеры сам, его принтеры часто встречались под другими марками, как-то Xerox, Lexmark. Ну и возможно также пользовался сторонним OEMом. HP вряд ли перекупил марку без собственных разработок.
потому что родной тонер должен нормально липнуть к бумаге и удерживаться везде где только надо, если принтер по-прежнему исправен, никуда не должен сыпаться в ощутимых количествах.
собственно это одна из причин почему так активно топлю за оригинальные новые расходники, потому что мне вся эта грязь и очень неполезная микро-пыль в своем доме не нужна, мне в нем жить. а принтер, проще новый купить, если старый перестанет устраивать, это не проблема вовсе.
Детали распечатанные из pla служат с конца 21 года до сей поры. Так что прочности более чем хватает даже у того что выдал мой малыш принтер.

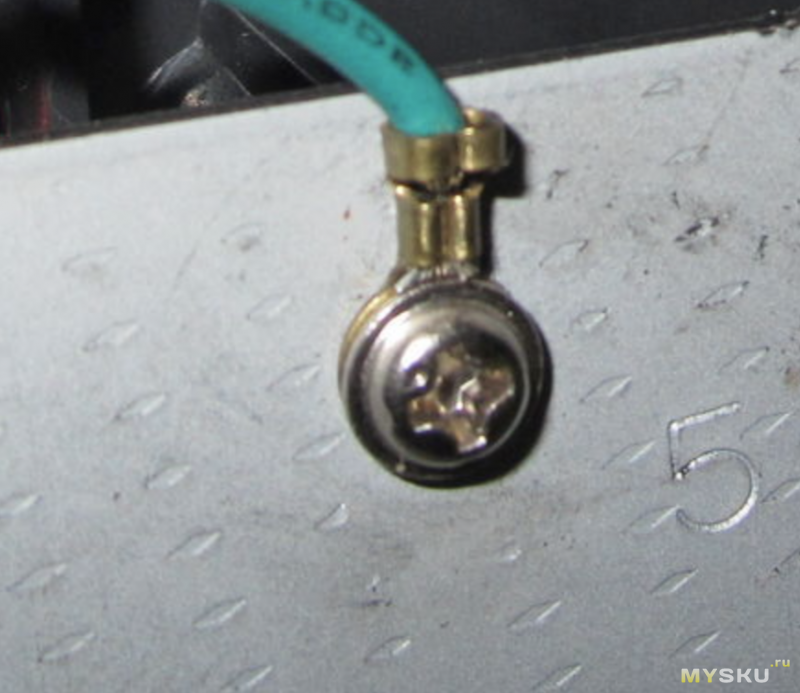

да это же знаменитый JIS крепеж, прям канон, с точкой, чтобы люди не путались. к такому надо отвертки специальные, чтобы не слизывать шлицы головкам винтов. и не надо отмазок про «пластилин» и «мягкий метал», достаточно использовать подходящий инструмент.
если шурупы в пластик еще можно обычными отвертками достать из таких принтеров, то машинные винты, которые по резьбе в метал крепятся, в таких брендовых принтерах хорошо затянуты, нужна правильная отвертка.
разобрал в утилизацию не один десяток таких древних лазерников принтеров (не только xeрох, но еще и братишку, хп и прочих, все равно что за бренд, сами принтеры эти корпорации не разрабатывают, а лицензируют/заказывают разработку у какой-то другой японской компании, поэтому там настоящий JIS крепеж, хоть оно и в китае или где-то еще может быть сделано)
Притом необязательно ограничивать себя лишь Vessel, моя практика показывает что отвертки уважающих себя европейских брендов вполне себе соответствуют и работают с JIS крепежом идеально.
В частности PB Swiss Tools.
Еще есть инфа что FELO тоже соотвествует всему чему надо, но у меня лишь старые плоские есть, проверять неохото. Из-за изобилия большой коллекции всех отверток не вижу смысла докупать конкретно FELO.
Вобщем подойдет все что соответствует ISO 4757:1983
