Термометр для калибровки паяльника RST FG-100

После того как Дед Мороз принес мне на замену моему паяльнику паяльную станцию, я выпросил у Снегурочки ещё вот такой термометр для калибровки. Вроде бы здесь никто ещё про такую штуку не отчитывался, поэтому вкратце напишу что да как…

---

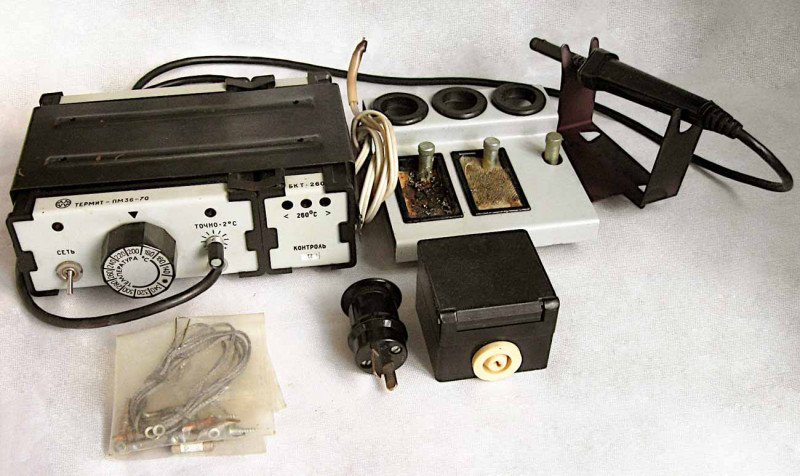

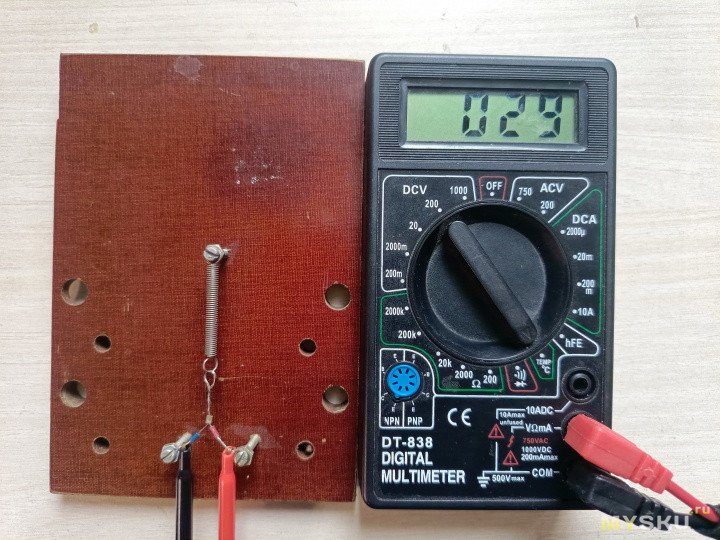

Не, ну можно, конечно, просто ткнуть паяльником в термопару и померить температуру мультиметром. Но это же не наш метод, подумал я, и было отчего… Во-первых, если трогать термопарой жало паяльника, то показания скачут из-за плохого прижима. Во-вторых, если термопару на что-то положить и прижать жалом, то так, конечно, надежнее, но это «что-то» должно выдерживать необходимую температуру и быть очень слабо теплопроводным, чтобы не влиять на измерение. Ну, какой-нибудь кусок толстого силикона, например. Кроме того, для большей точности лучше расплавить большую каплю припоя и в нее уже ткнуть термопару. Ну, короче, всё это как-то не очень удобно. Не зря же придумали вот такие специальные калибраторы, где термопара подвешена в воздухе и растянута пружиной, чтобы можно было в нее давить паяльником. Ну и кроме того, хочется верить, что точность такого термометра максимальна как раз в диапазоне работы паяльника, раз уж он для этого и создавался.

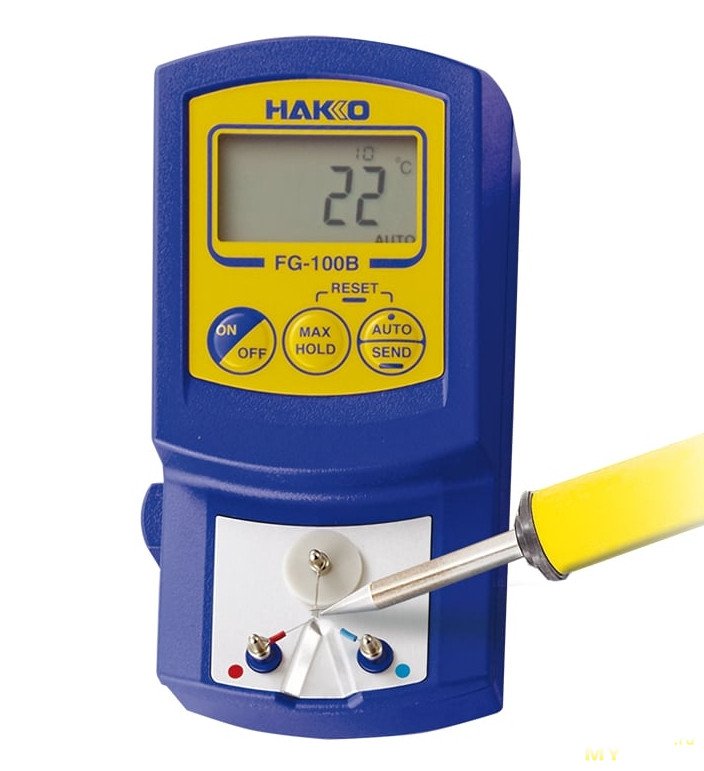

Я на самом деле давно хотел такую штуку, но цена за оригинальный HAKKO каждый раз быстро опускала меня на землю
И тут оказалось, что хитроглазые китайцы уже всё сделали для таких нищебродов, как я, по цене чуть ли не в сто раз ниже! Ну и я, конечно, не устоял. Покупал я его на алишке, примерно по такой же цене, только доставка заняла больше месяца. Не догадался проверить на Озоне, а зря.

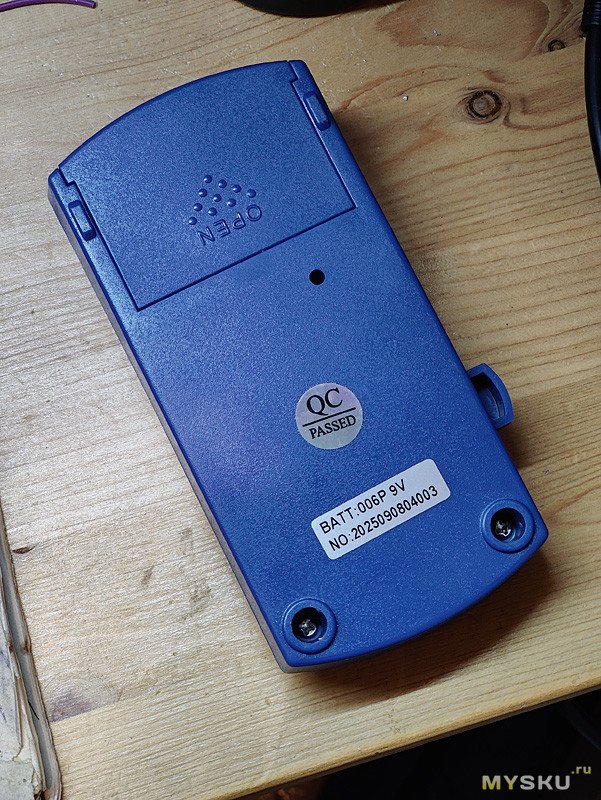

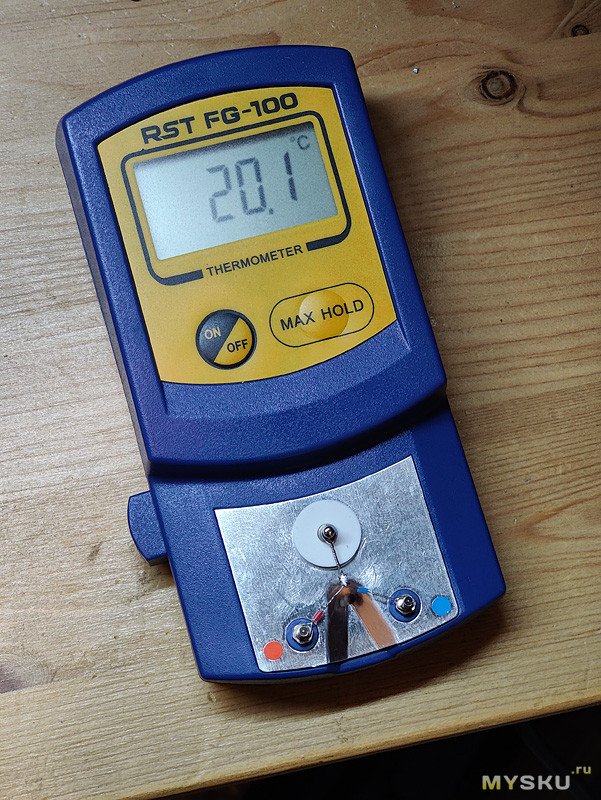

Вот несколько фоток общего вида

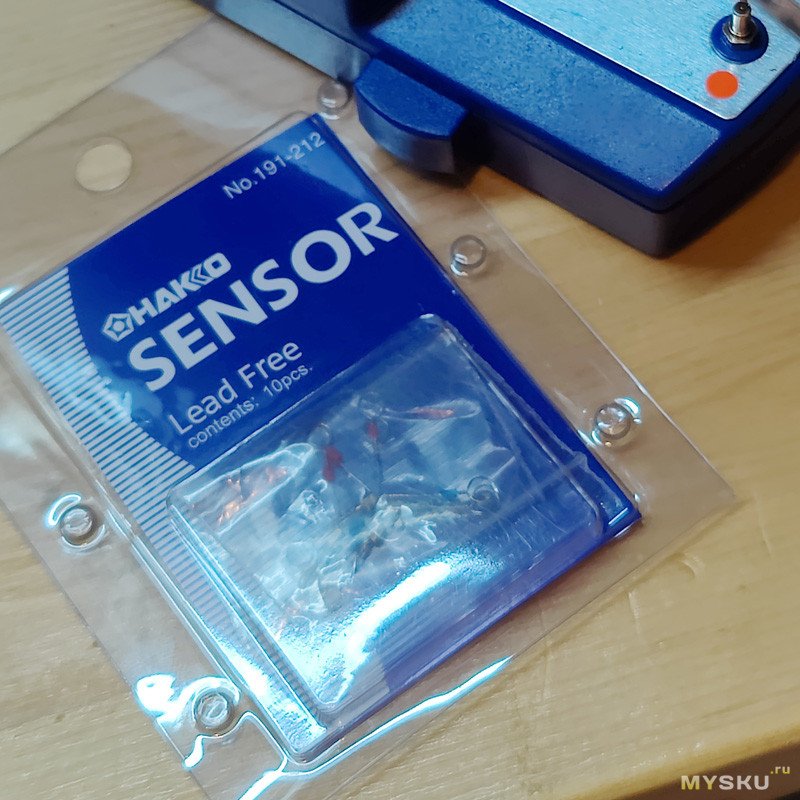

В комплекте поставки был ещё пакетик с 5 термопарами вроде как оригинальных HAKKO

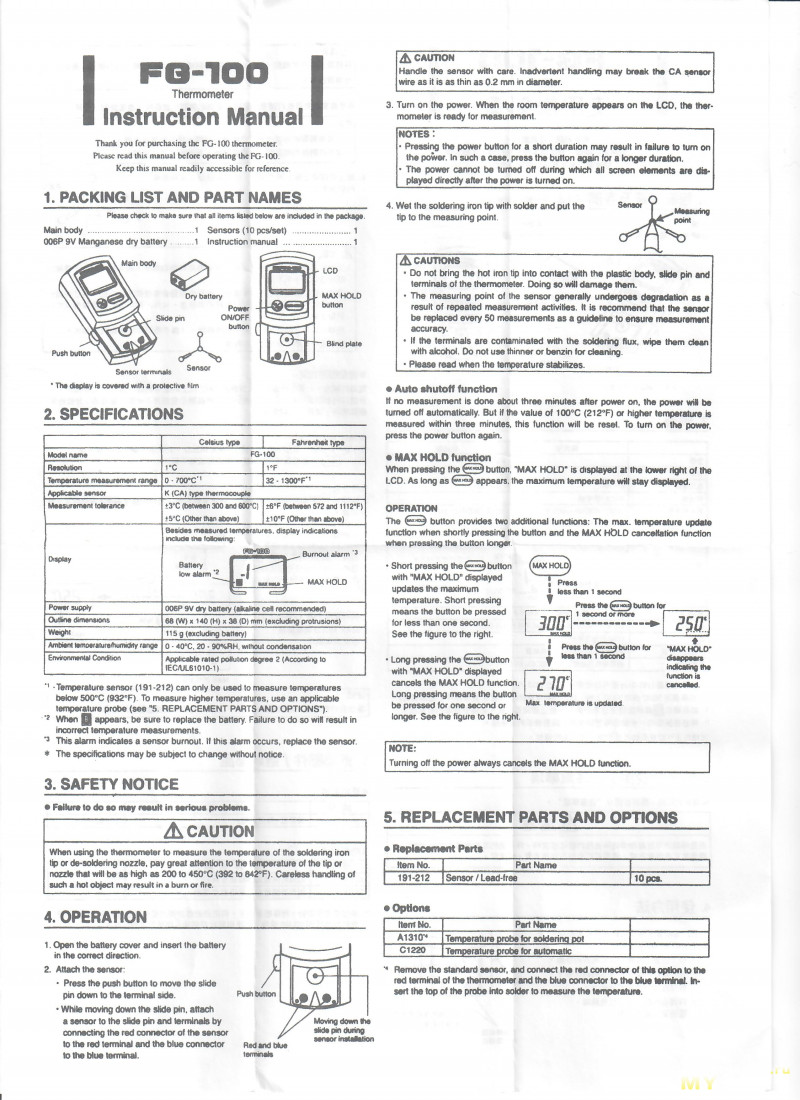

В инструкции написано, что их рекомендуется заменять после каждых 50 измерений (не верю!). Вот, кстати, и сама инструкция
Ну, в ней читать особо нечего, всё и так понятно. В двух словах:

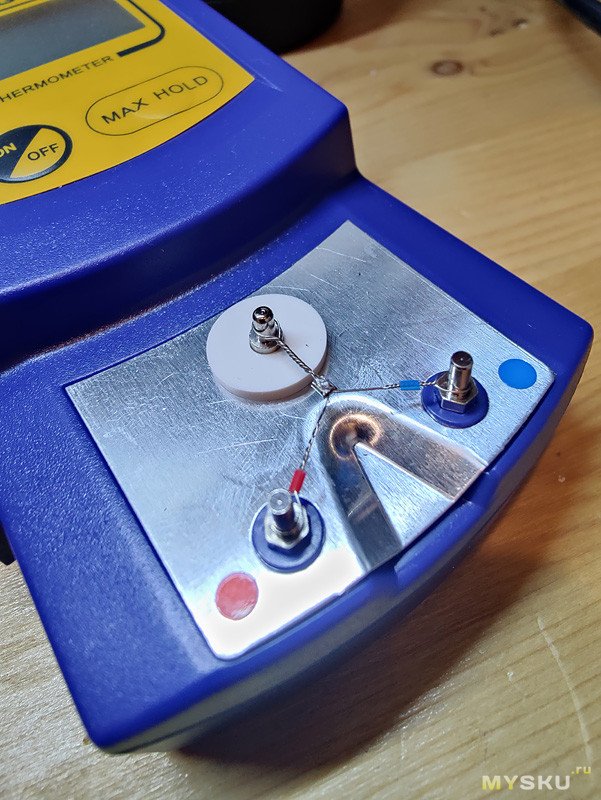

Питается от батарейки Крона (в комплекте поставки ее нет, хотя в инструкции написано, что есть). Включается коротким нажатием кнопки ON/OFF. Если термопара не установлена, на дисплее отображается цифра 1. Если установлена, то текущая температура. Чтобы установить термопару, надо нажать на синюю кнопку сбоку — тогда средний штырек сдвинется вниз. На термопаре есть два маленьких кембрика, красный и синий, а на приборе две соответствующие точки — для правильного подключения. Когда надели на штырьки все три колечка термопары, отпускаем кнопку, средний штырек под действием довольно мощной пружинки отодвигается, и термопара остается в подвешенном состоянии — всё, можно пользоваться.

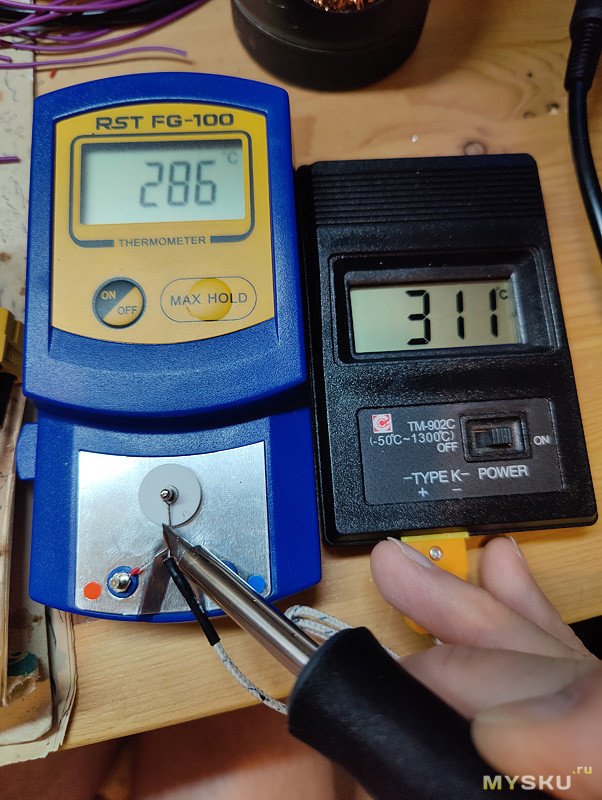

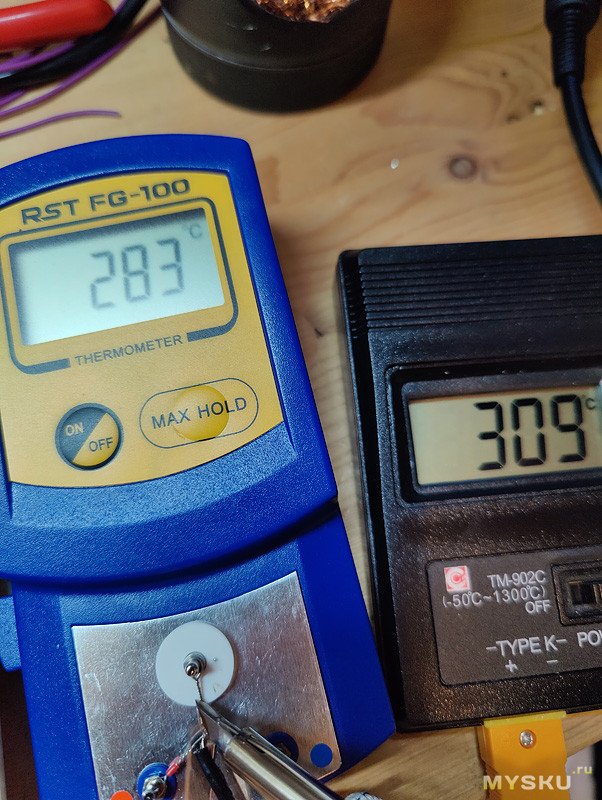

Есть ещё кнопка «MAX HOLD». Вот с ней непонятно. Я думал, и вроде бы логично, что она включает режим отслеживания максимальной температуры — жалом елозишь по термопаре, тепловой контакт меняется, и чтобы значения всё время не прыгали, прибор отображает только максимальную температуру — как в режиме MIN/MAX любого мультиметра. НО НЕ ТУТ-ТО БЫЛО! Не знаю, как там у оригинального HAKKO, но здесь ничего не отслеживается, и эта кнопка выполняет только функцию HOLD — значение текущей температуры замораживается на дисплее и в дальнейшем не меняется, пока не отключишь этот режим (отключается долгим нажатием). Для чего так сделано, я понять не могу. В таком виде эта кнопка совершенно бесполезна. Я поначалу было расстроился, но вскоре выяснилось, что и в обычном режиме прибор ведет себя более-менее адекватно, показания не скачут. Важно (и это отмечено в инструкции), чтобы при измерении на жале паяльника был припой — тогда тепловой контакт с термопарой существенно улучшается. Разница в показаниях с припоем и без может достигать десятка градусов. Ну и без припоя показания нестабильны. Время от времени рекомендуется протирать термопару спиртом.

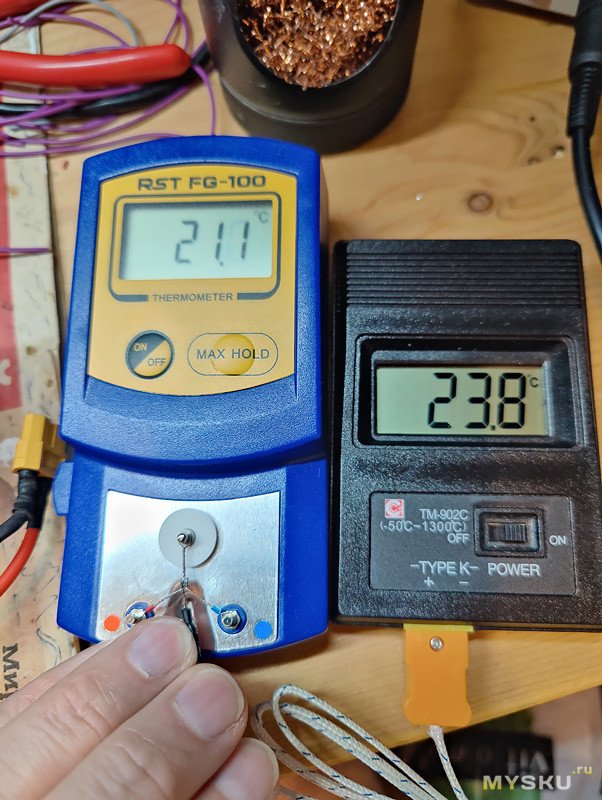

Немного о точности показаний. При комнатной температуре разница с другими моими термометрами наблюдается в пределах 2-4°С (этот показывает меньше)

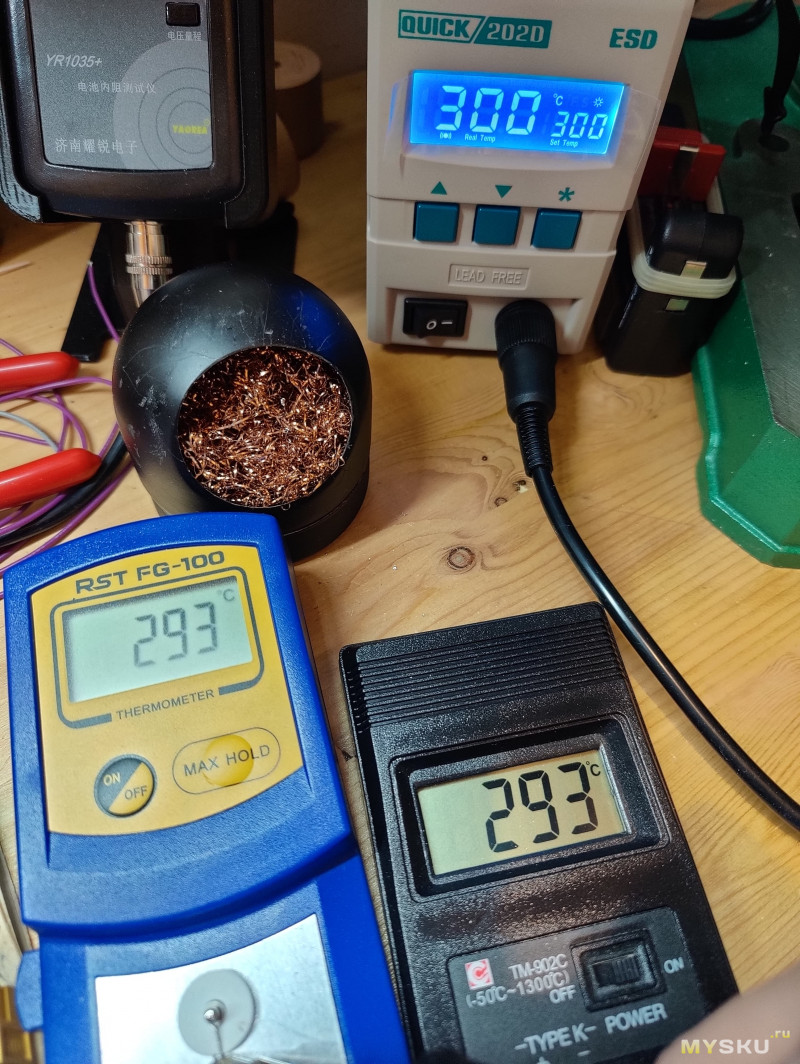

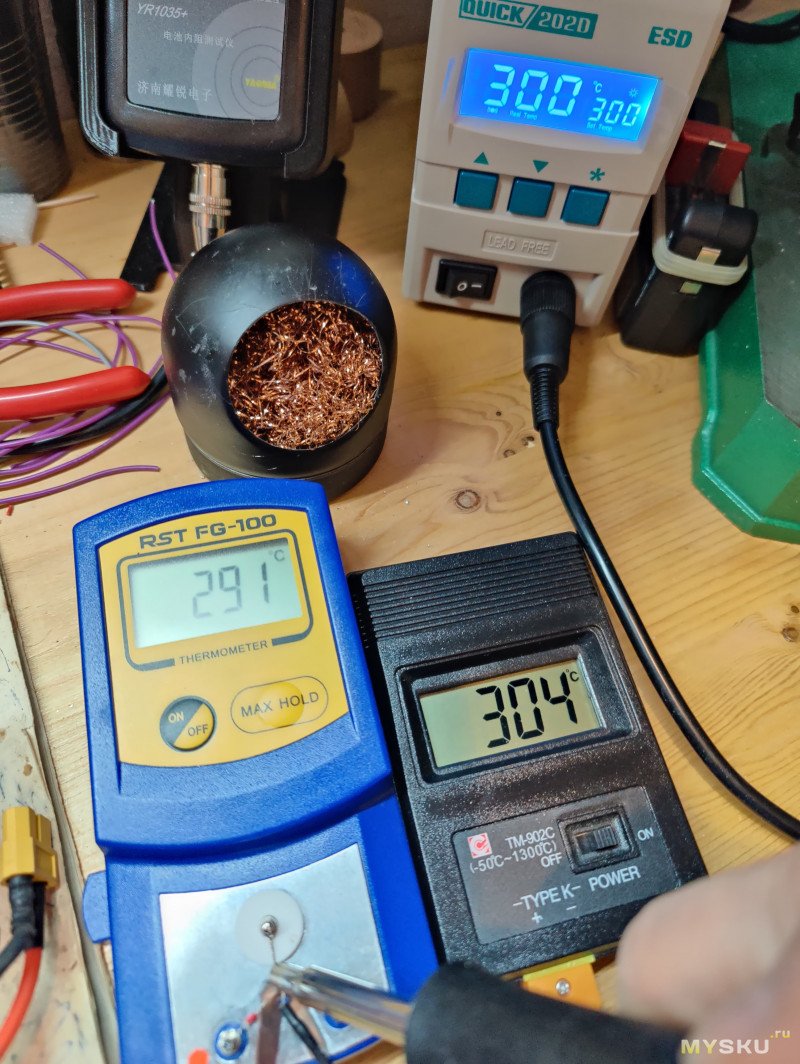

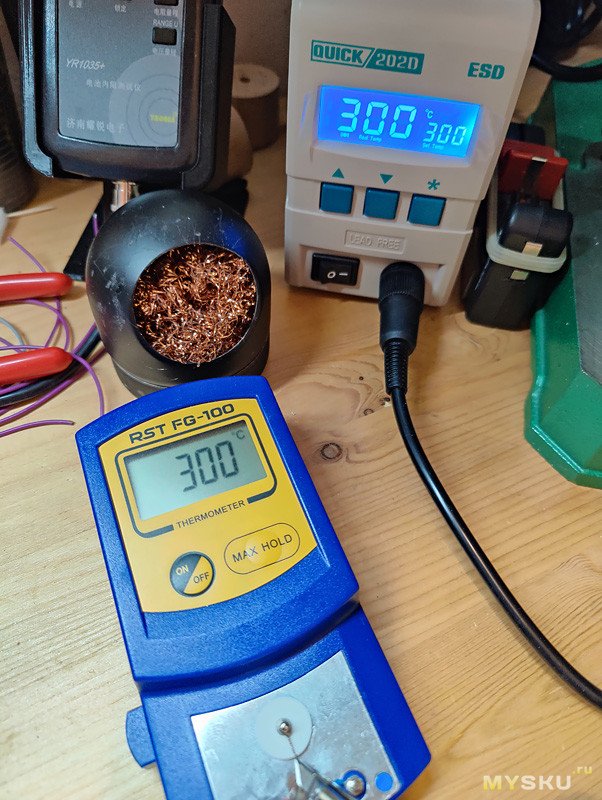

И я склонен верить, что при комнатной температуре он действительно занижает. Но что там происходит в районе 300°С мне проверить нечем, к тому же разница в 2-4 градуса, думаю не критична. Себя же я убедил, что уж там-то он показывает точно, не зря же он для этого и создан. К тому же, согласитесь, приятно видеть такую картину
Перейдем теперь к кишочкам.
Разбирается он проще некуда — надо открутить 3 самореза снизу и располовинить корпус. Никаких дополнительных защёлок. Но делать это я категорически не рекомендую! НУ ПРОСТО КАТЕГОРИЧЕСКИ-КАТЕГОРИЧЕСКИ! Потому что первое, что ты слышишь, когда половинки корпуса начинают расходиться, это как разваливается механизм сдвига среднего штырька и отстегивается пружина. И чтобы потом поставить эту пружину на место и собрать всё как было, мне потребовался почти целый вечер и придумывание специальной оснастки! Вот это был квест так квест! ))) Но, к счастью, всё закончилось благополучно.

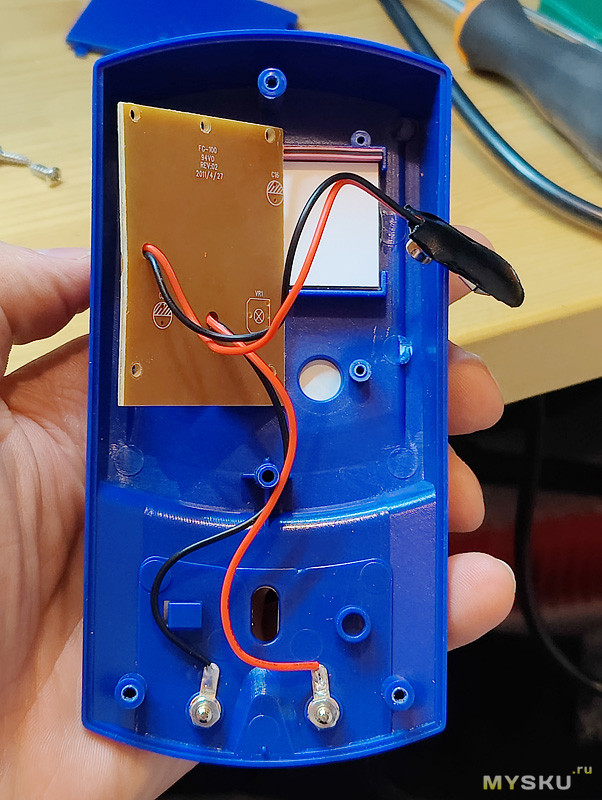

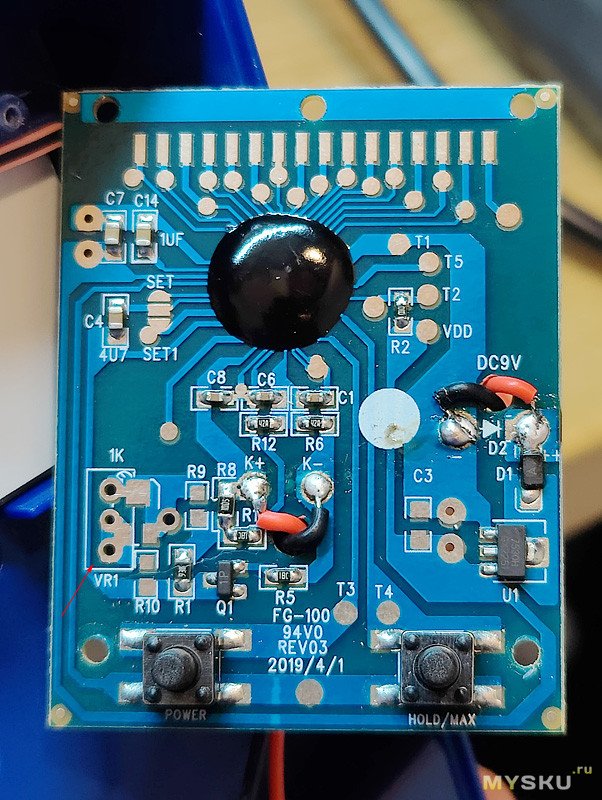

А внутри у него вот что
Стрелочкой показано место, где должен был быть установлен подстроечный резистор для калибровки прибора, но он там не установлен. Похоже, китайцы решили «да ладно, и так сойдет!» ))
Ну вот, собственно, на этом и всё. Кто прочитал, тот молодец!

P.s.1 Померил потребление от батарейки в выключенном состоянии — 1,9 мкА.
P.s.2 Забыл указать, что прибор имеет функцию автоотключения. Если забыл отключить прибор кнопкой ON/OFF, он сам отключится минуты через три. Ну и как отметили в комментариях, прибор сохраняет работоспособность в широком диапазоне питания, поэтому он может работать и при сильно подсевшей Кроне.
