Замена подсветки в телевизоре Xiaomi MI L34M5-AL или TCL 32D1280 на свой страх и риск

Замена подсветки в телевизоре наверное не сложный процесс, если ранее это делали. А если руки растут из «другого» места, то лучше отдать в мастерскую. Моему телевизору более 6 лет, куплен был на электронной площадке JD, которая в данный момент ушла с российского рынка. А телевизор остался. Проблема заключается в том, что модель телевизора Xiaomi MI L34M5-AL не бьется в интернете, а когда вскрыл заднюю крышку, то и вовсе обнаружил другое наименование TCL 32D1280. Нашел одно из самых дешевых предложений на электронной площадке, судя по описанию, подсветка подходит для L32M5-5ARU.

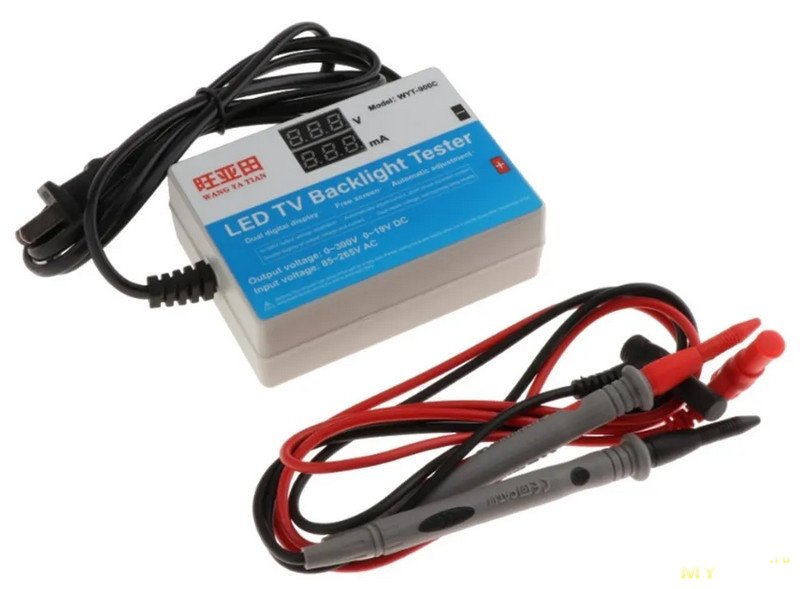

Если честно, то не стал заранее разбирать телевизор, чтобы проверить наличие питания на светодиоды.

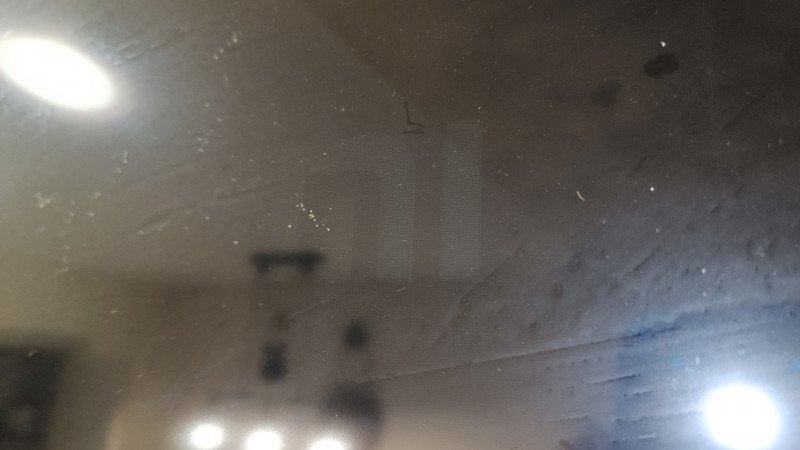

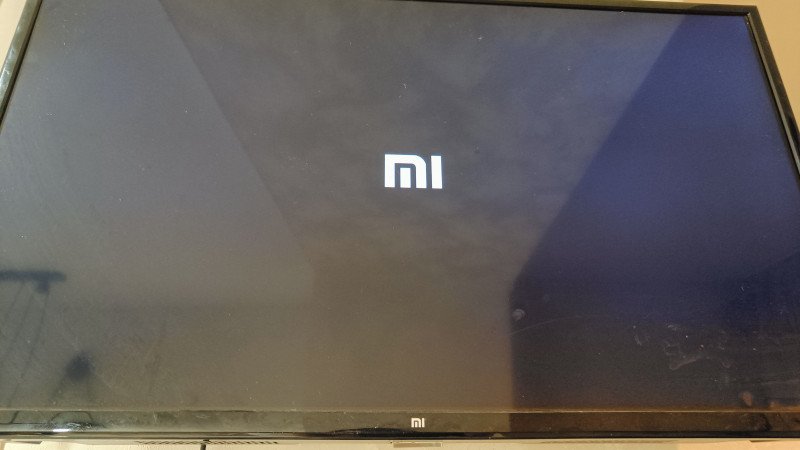

А телевизор включался, но изображение было видно лишь с дополнительной подсветкой.

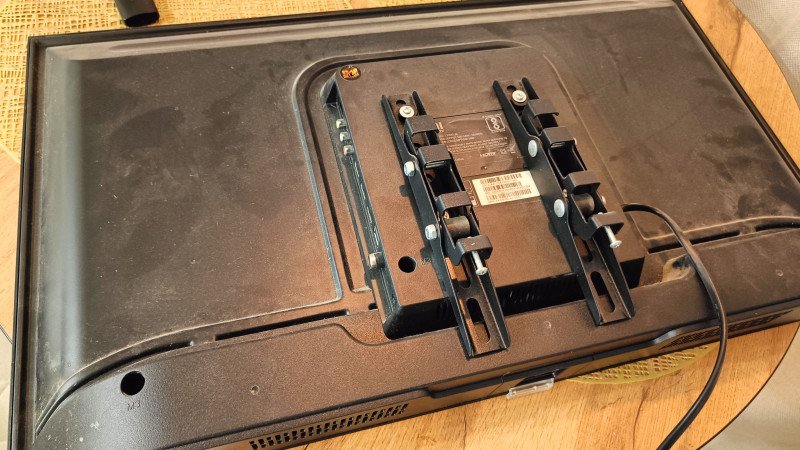

Снимаем с держателя и откручиваем 3 винта с тыльной части крышки. Один из винтов находится под заводской пломбой. Маркировка телевизора на тыльной части. Сам держатель можно не откручивать.

После этого сдвигает пластиковую крышку влево, без фанатизма, буквально на 8-10 мм. И поднимаем вверх от корпуса.

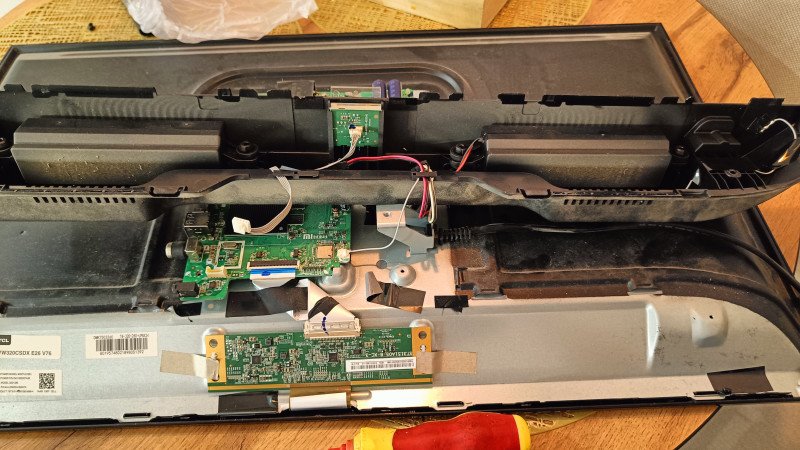

Снимаем нижнюю часть корпуса, где размещаются динамики и джойстик управления. Держится она на 4 винтах и нескольких защелках. Если с винтами М3 быстро справляемся, то с защелками нужно осторожно. Потому как под крышкой размещаются шлейфы.

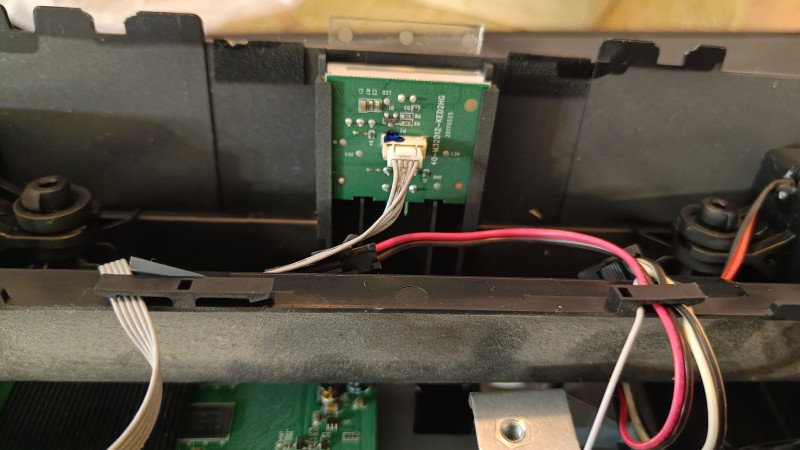

Шлейф на джойстик управления. Динамики висят, каждый на своем канале. Даже провода отличаются цветом. Плата ИК-приемника 40-M32D12-KED2HG с кнопкой, предназначен для приема сигналов пульта ДУ и управления питанием. А еще есть длинный провод антенны серого цвета.

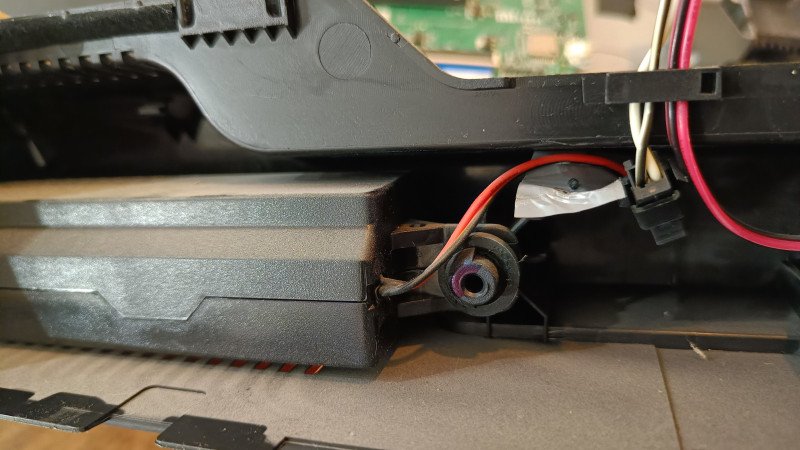

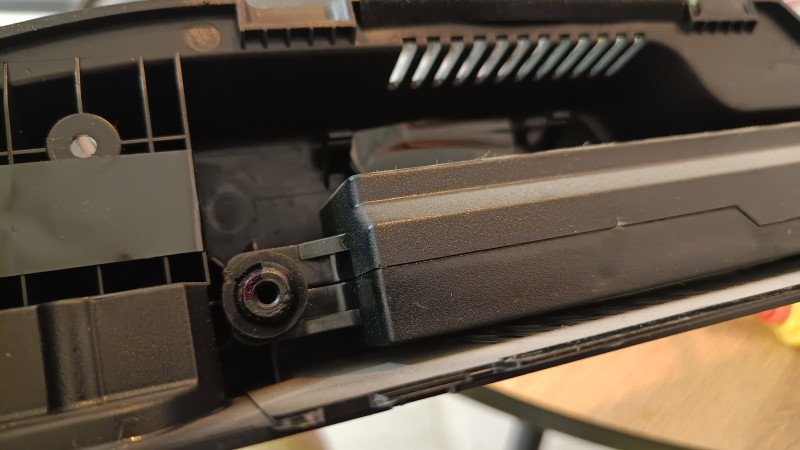

Динамики в закрытой конструкции на резиновых подвесах.

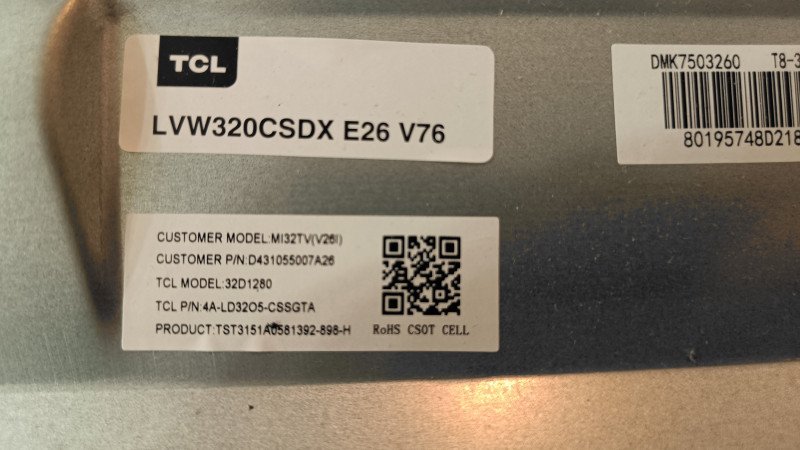

Под этой крышкой находим еще одну наклейку, на которой видим совершенно другую модель, которую, кстати я также не обнаружил в сети. Скорее всего, она тоже предназначалась не для российского рынка.

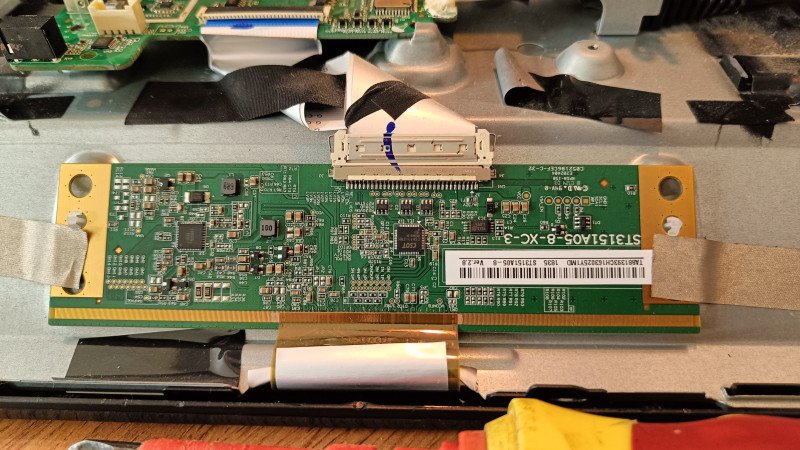

Под крышкой есть плата контроллера матрицы с гибкими шлейфами. Она связана с основной платой, но от матрицы ее отключить не получится. Плата T-Con ST3151A05-8-XC-3 (версии 2.8) используется в ЖК-телевизорах 32 дюйм, обеспечивая передачу изображения на матрицу. Продается на ЯМ и Алике от 820 рублей, но без шлейфов.

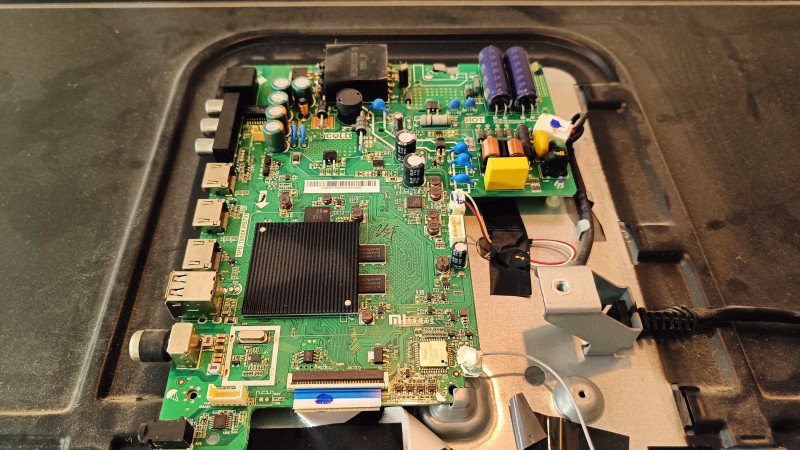

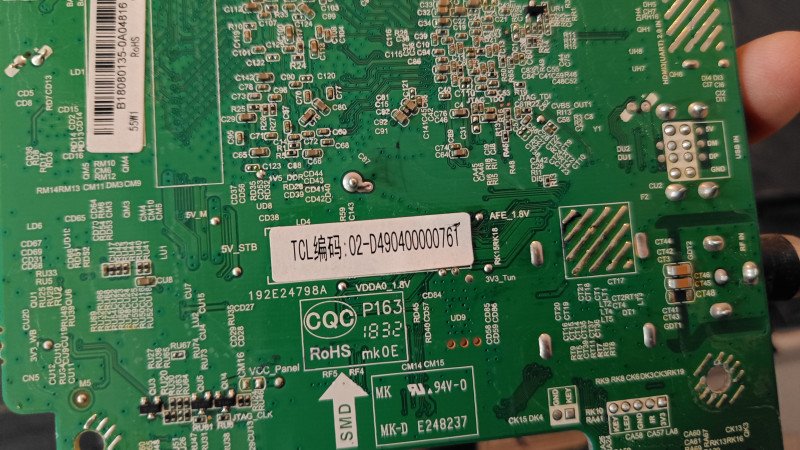

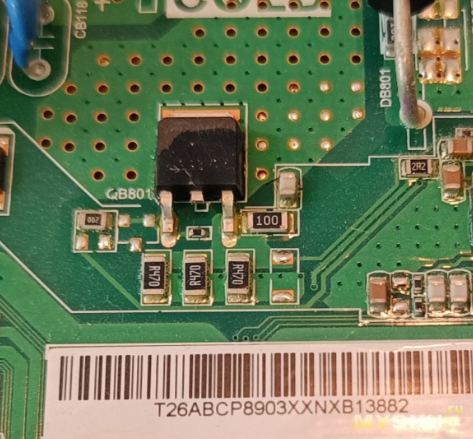

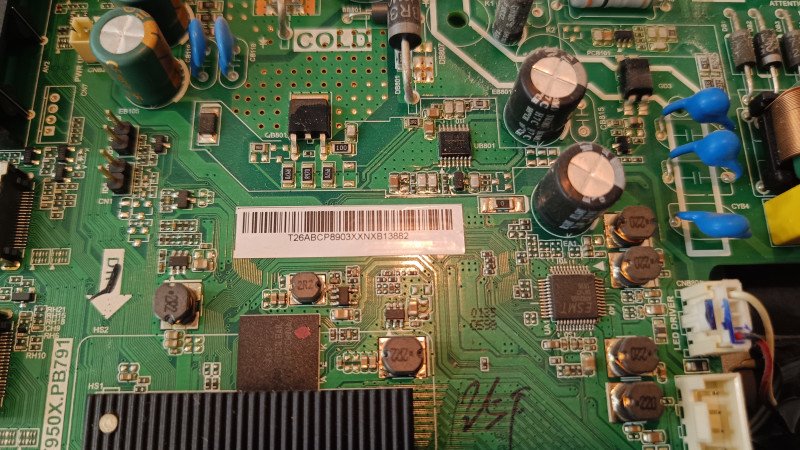

Основная плата телевизора. Есть маркировки MI и TCL. Снимается смещением влево, но перед этим потребуется отключение всех шлейфов. Установлена материнская плата TPD.T950X.PB791 используемая в телевизорах, в моделях Xiaomi Mi TV 4A 32" (L32M5-AL). Она обеспечивает работу экрана и системных функций устройства, доступна на маркетплейсах. К примеру, на AliExpress ценник от 4100 руб + доставка 900 руб.

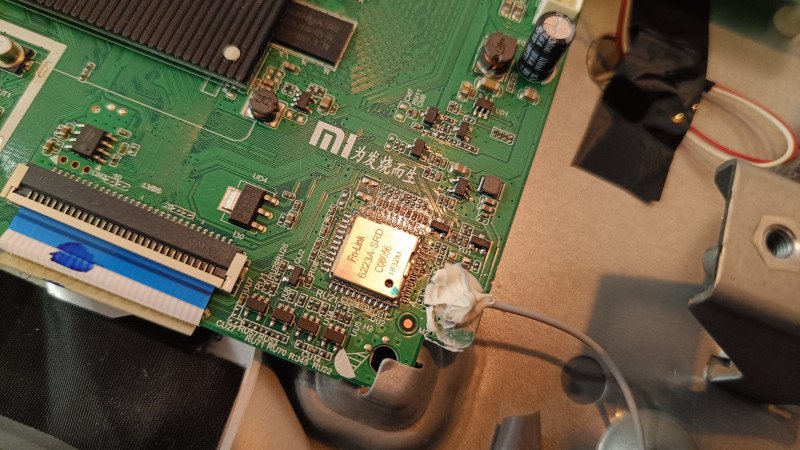

FN-Link 6223A-SRD компактный (12x12 мм) комбинированный модуль Wi-Fi + Bluetooth (на базе чипа RTL8723DS) с интерфейсом SDIO/UART, работающий по стандарту 802.11n. Модуль предназначен для встраивания в портативные устройства, планшеты и умные товары, поддерживая скорость Wi-Fi до 150 Мбит/с. От 500 руб на ЯМ.

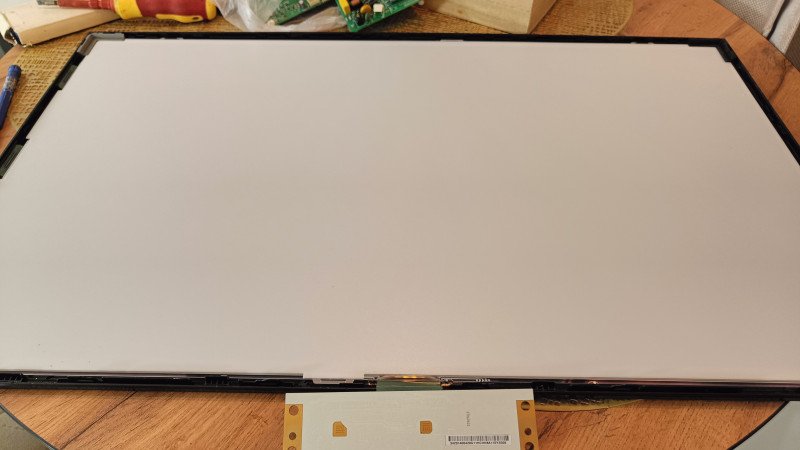

Далее начинается самое сложное. Надо снять внешнюю пластиковую рамку, а она на защелках. Медленно поддеваем лопаткой и освобождаем от защелок. Всего их штук 30 по всему контуру. Матрицу с рассеивателем оставляем на ровной поверхности, чтобы не повредить. Также нужно проконтролировать момент правильной установки резиновых уголков, которые удерживают матрицу в пластиковой обойме.

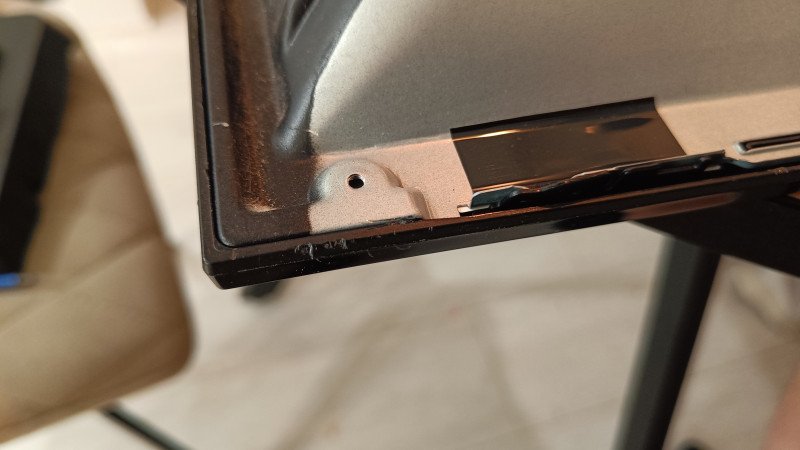

При вскрытии появились незначительные повреждения. Самое сложное подцепить первую защелку, потом пойдет быстрее.

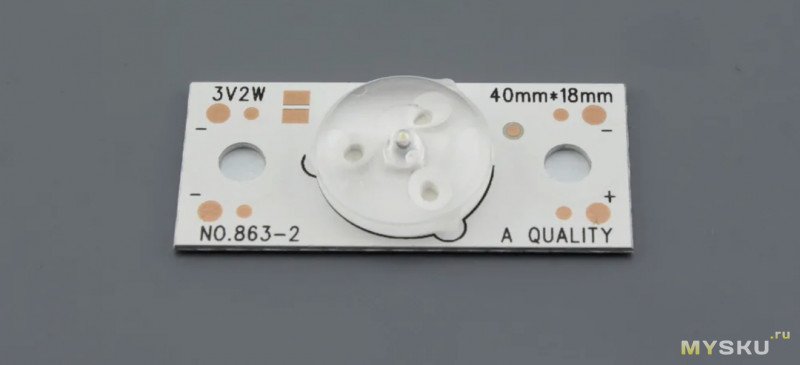

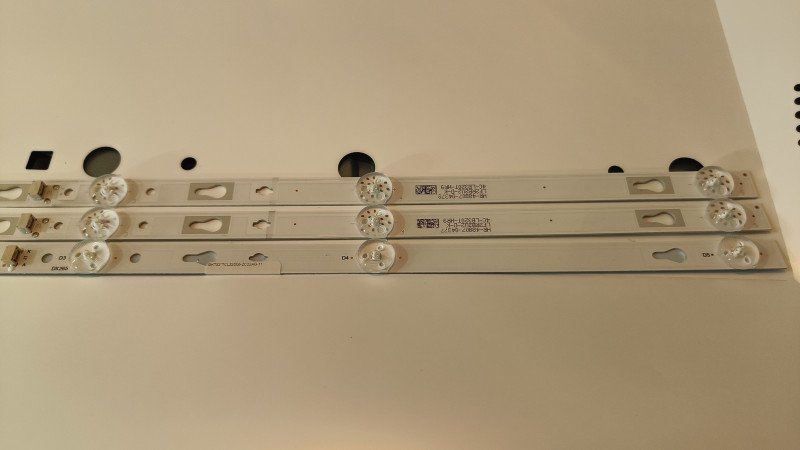

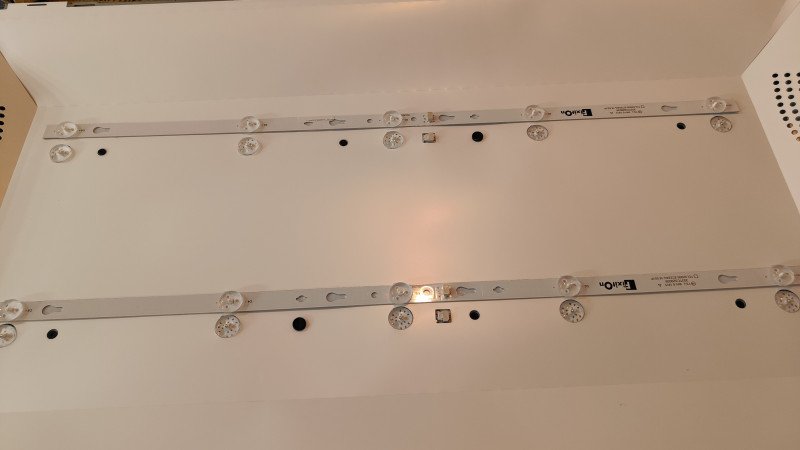

Тут уже есть доступ к светодиодным полоскам. Можно сравнить с купленными в магазине. Размеры и крепления совпадают. Установочные разъемы идентичны.

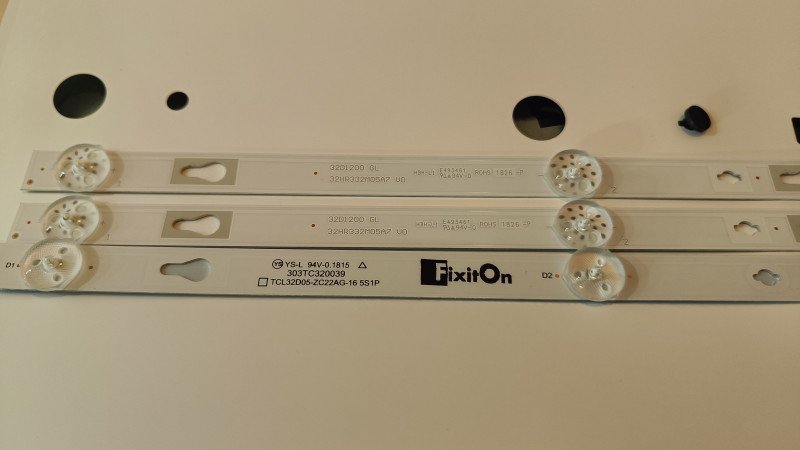

Старые и новые элементы подсветки. Маркировка отличается.

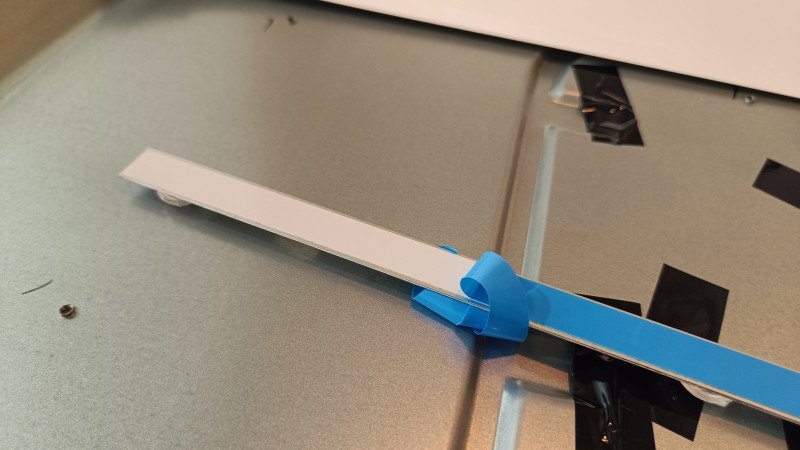

На старых не использовался двухсторонний скотч для установки. На новых он есть.

Все отверстия совпадают. Собираем в обратной последовательности.

Не забываем подключить все шлейфы. Проверям работоспособность.

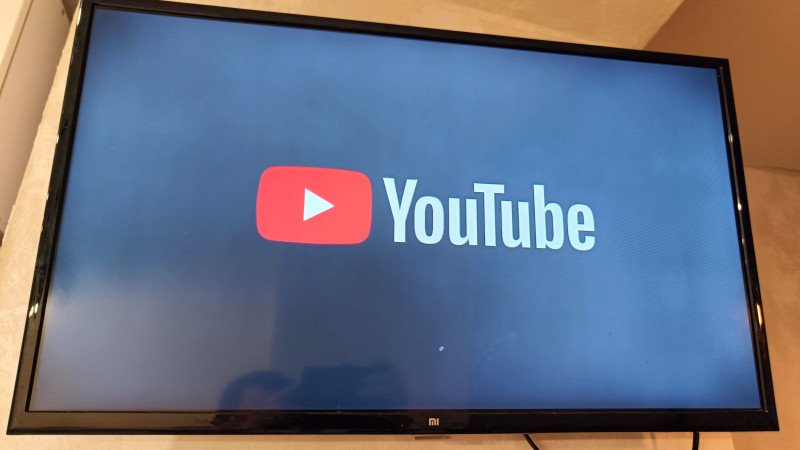

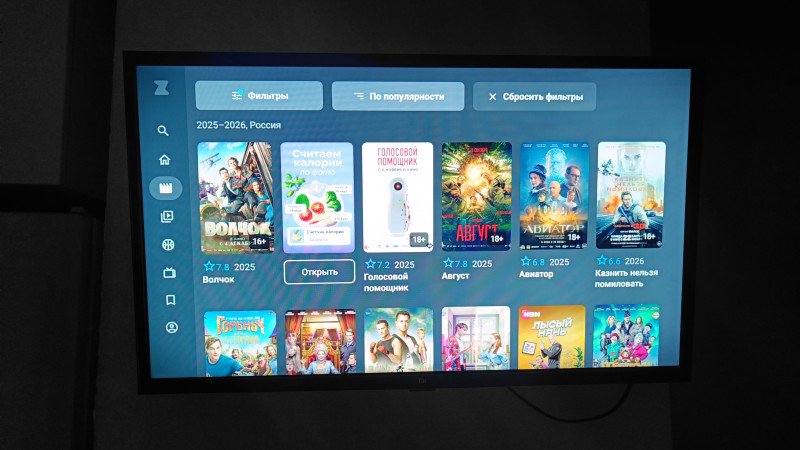

Подсветка равномерная, не перегревается.

Вся замена заняла буквально минут 30, ничего в этом сложного нет. Главное действовать аккуратно, не торопиться и смотреть, все ли крепления или саморезы были извлечены. С матрицей стоит обращаться аккуратно, чтобы не повредить. Если хватит еще на пару лет, то замечательно. А если перегорит, то уже буду знать, какие именно «полоски светодиодов» надо брать.

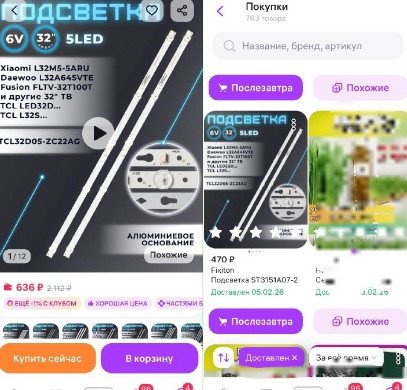

Заказывал за 470 руб, на данный момент цена поднялась до 626 руб.
