Б/У фирменные платы на 12V. Якобы 12V-5A. Продолжение

Продолжение первой части. Получил три б/у платы на 12V и якобы 5A, есть время и можно подробнее на них остановиться. В принципе отличные платы, при наличии дома паяльника и начальных навыков пайки.

По доставке — ориентируйтесь примерно на месяц. Заказывал 5 июля, приехали 6 августа (Зап.Сибирь).
Упаковка — оценка 2. Просто большой чёрный/почтовый пакет и три платы в своих пакетиках. Никаких пупырок и мягкого материала. Эту историю с упаковкой уже проходили много лет назад на Али. И продавец скорее всего в курсе. Платы сами себя повреждали при транспортировке — острыми краями радиаторов сносили элементы на плате и оставляли глубокие борозды, отрывались сами радиаторы и т.п.
Продавец, сбоку на радиаторы, прилепил свой жёлтый скотч — это не фабричный скотч. Так он пытался подстраховаться от острых краёв радиаторов. Делаю вывод, что он всё прекрасно знает со времён Али, но не стал использовать мягкий материал и укутывать им платы. Заводской скотч намотан на радиаторе транзистора на холодной стороне, и намотан на радиаторе диодной сборки на горячей стороне. Условно оптрон и Y-конденсатор будут разделять плату на разные «половинки».

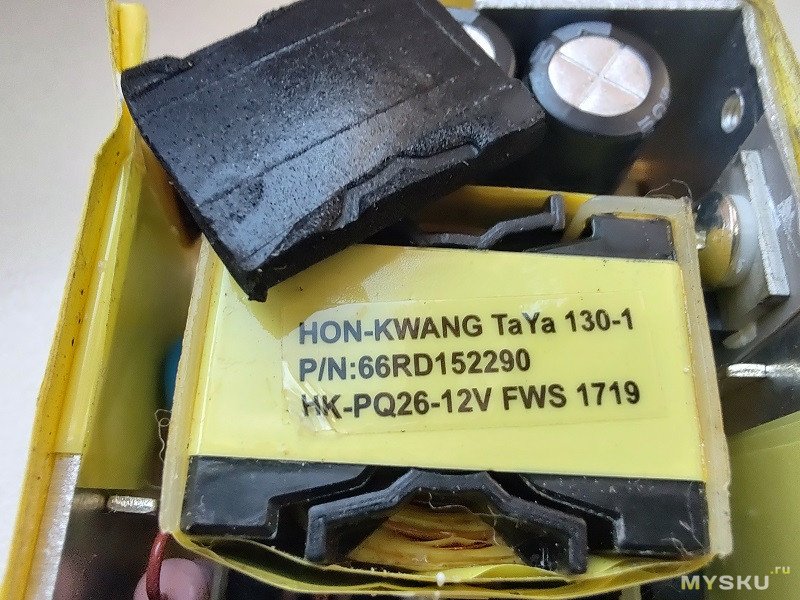

Сначала убираем мягкий материал с трансформатора и убеждаемся, что плата изначально сделана под 12V (нижняя строка). Именно они были с завода и на 5V.
В чём была проблема — когда эти б/у платы пошли на Али, то через какое-то время, быстро раскупили платы на 12V. У китайцев осталось много плат на 5V. И они начали заниматься фигнёй и разгонять платы с 5V до 12V и продавать людям. Нельзя кратно разгонять платы по напряжению и надеяться на стабильную работу БП.
В этом случае нужно менять моточные характеристики на трансформаторе (он же дроссель).

Итого имеем — все три платы одного знакомого исполнения. Платы разных лет выпуска, 17-18 годов. На платах разные ключевые транзисторы и только на одной, привычный мне транзистор K6A60D. На одной плате считал маркировку микросхемы ШИМ — TEA1833. По памяти, именно с ней не сталкивался.

На других платах K3569 и ITA12N65R. Но все элементы в обвязке, независимо от транзистора, полностью совпадают. И вообще все элементы совпадают, вплоть до мелких smd-резисторов по TL431 (0805). Смотрел с лупой и не увидел различий. Я не сторонник использовать более тяжёлые транзисторы, у них больше ёмкость затвора. На более мощных транзисторах есть ферритовая бусина на третьем выводе.

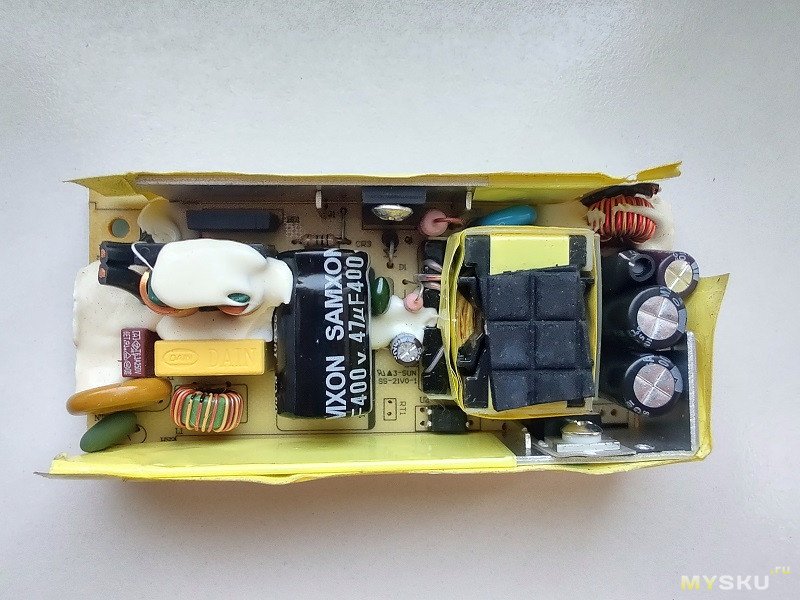

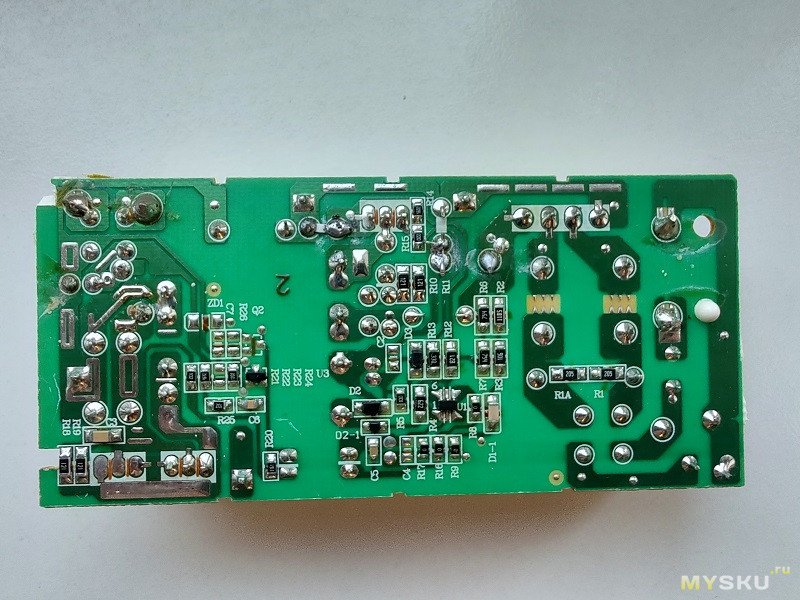

Общий вид полученных плат якобы 12V-5A.

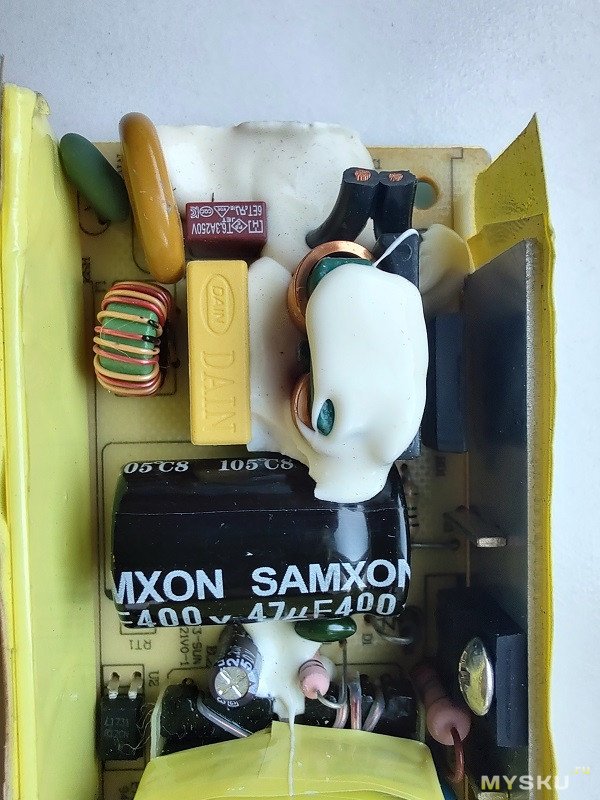

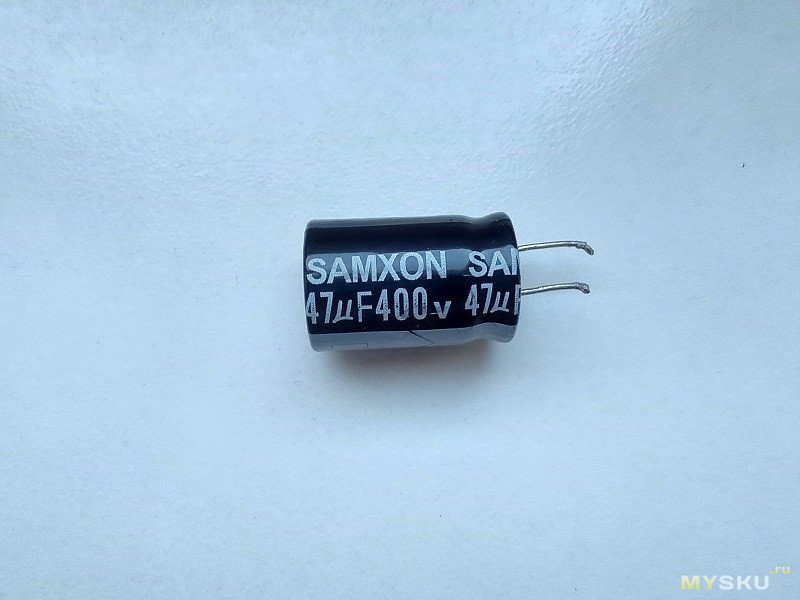

На всех трёх платах один китайский высоковольтный конденсатор 400V/47uF — SAMXON серия KM (16/25мм). Выходные конденсаторы разные. Сняли родной высоковольтный и поставили свой китайский. Не закрепили, под ним остатки старого герметика.

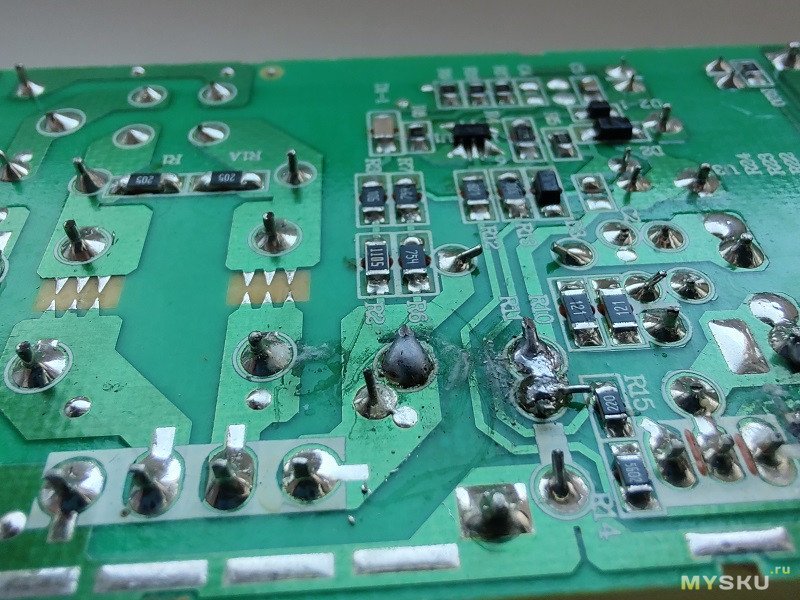

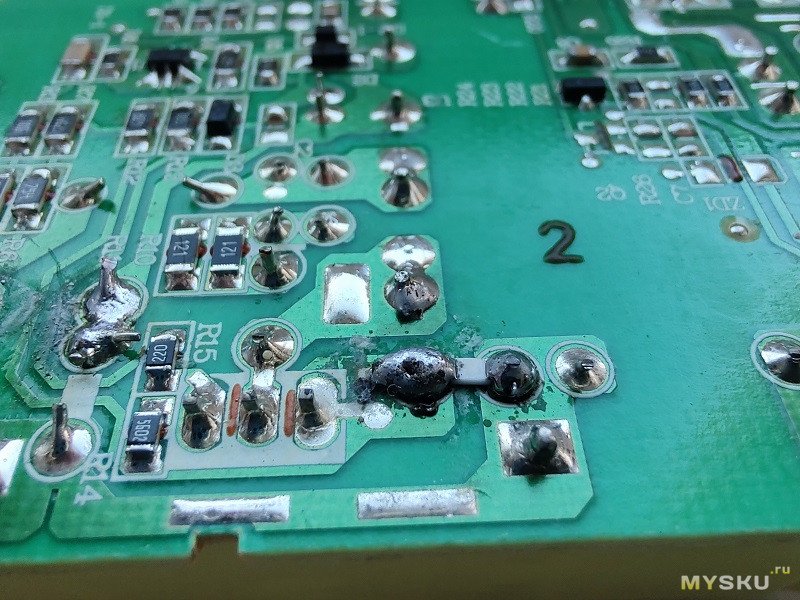

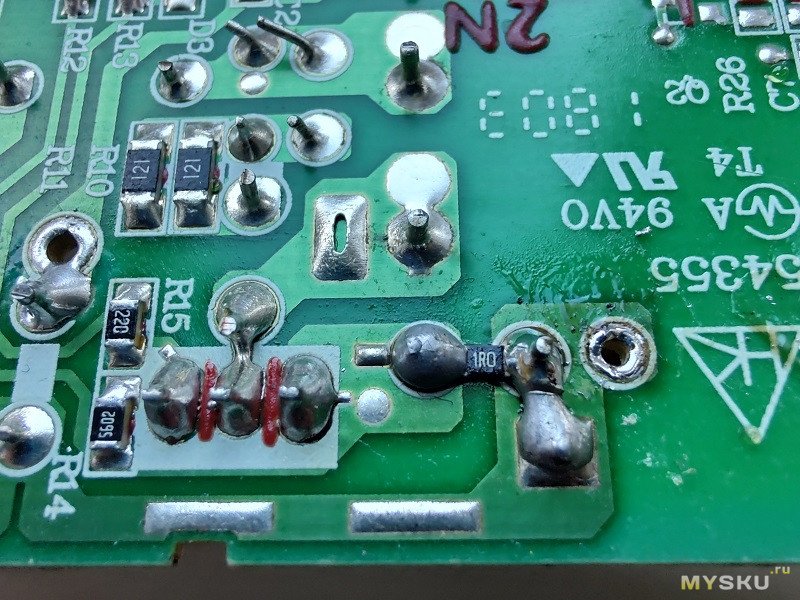

И как обычно разогнали плату — к родному токовому резистору, подпаяли свой smd-резистор 1206 номиналом 1 Ом. На двух платах запаяли его белым пузом кверху, на одной маркировкой кверху.


В пятницу вечером выбрал одну б/у плату с новым (для себя) транзистором ITA12N65R. И подробнее посмотрел внутренний мир.
Входной фильтр — сделан по полной программе, вопросов не имею.

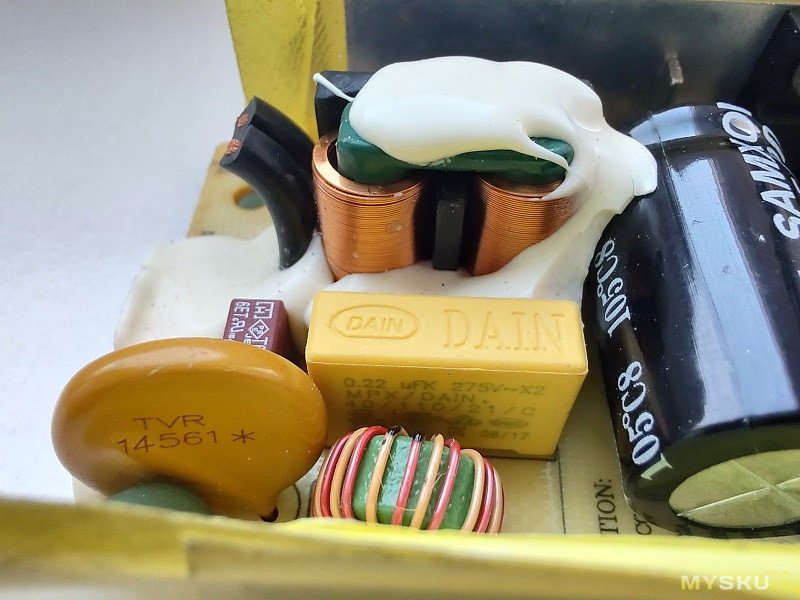

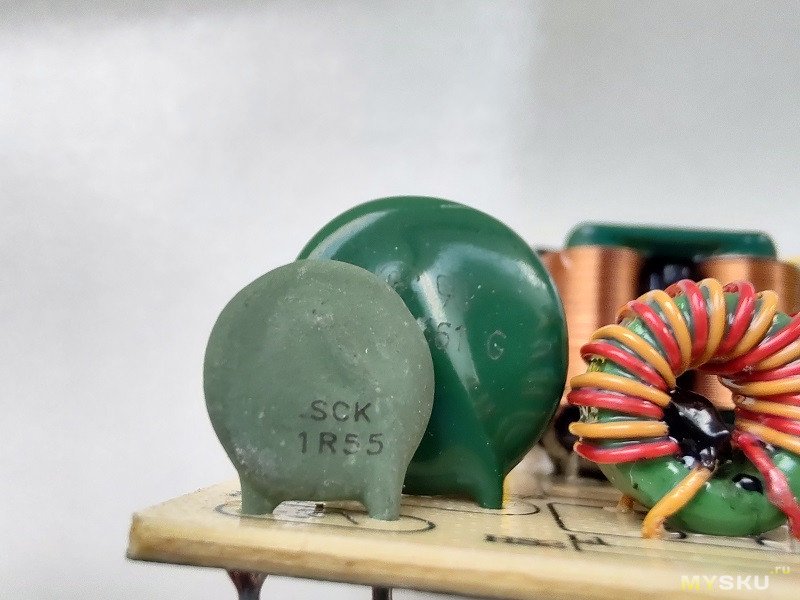

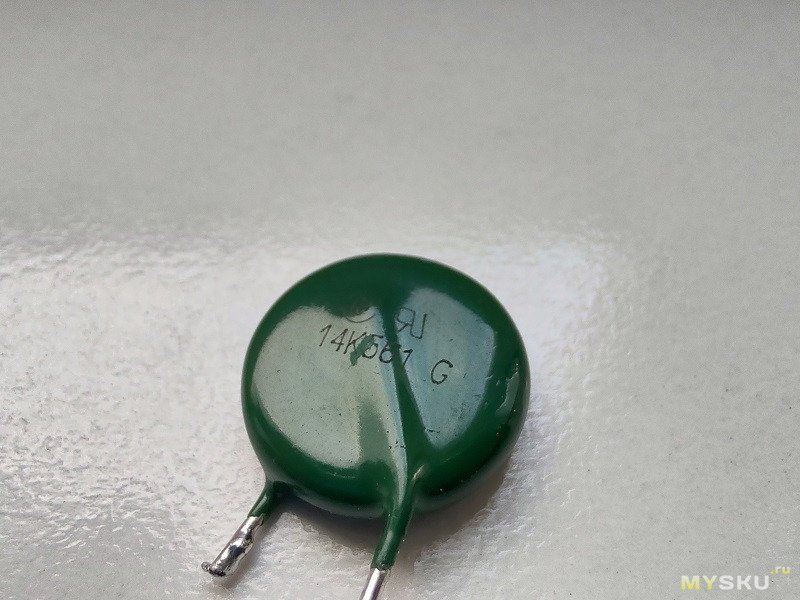

На всех платах пластиковый предохранитель 250V/6.3A.Термистор Sck 1r55. Варистор 14K561G. На других платах TVR14561.

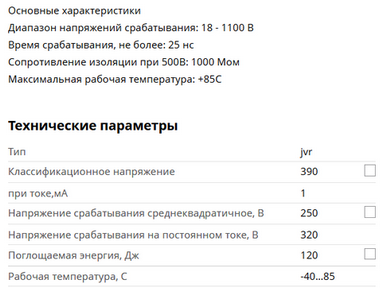

По варисторам — есть два подхода у разных производителей. На одну и туже плату будут ставить разные варисторы.
1) Одни установят варистор типа 14561-14681. Придерживаются варианта «защита БП от кратковременных импульсных перенапряжений в сети».
2) Другие поставят привычный 14471. Придерживаются варианта «защита БП от повышенного сетевого напряжения».

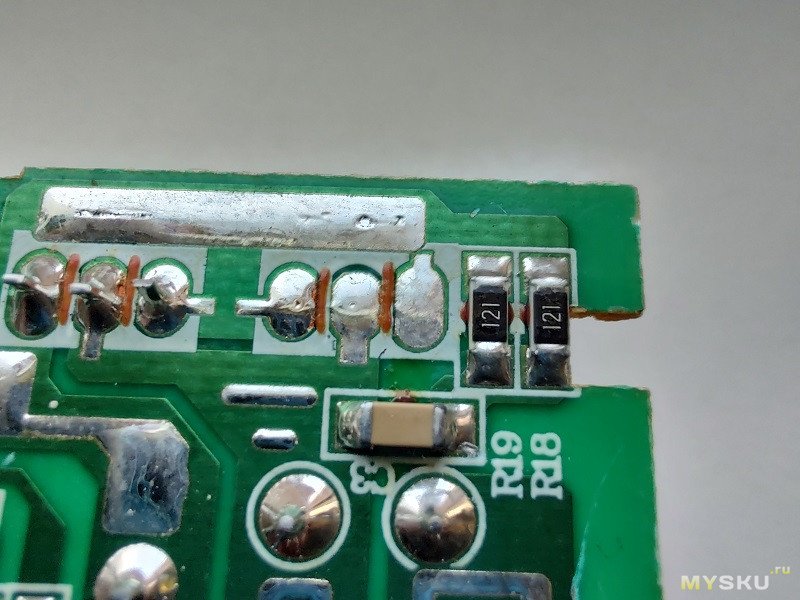

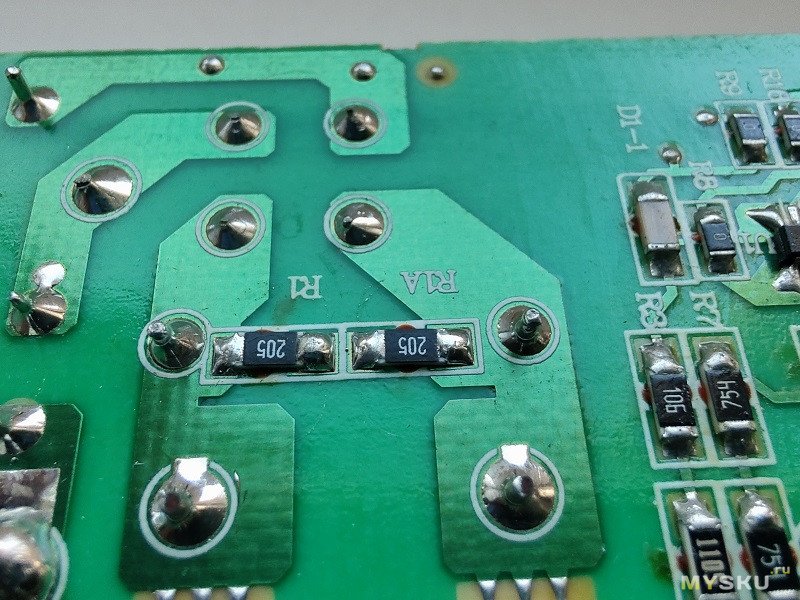

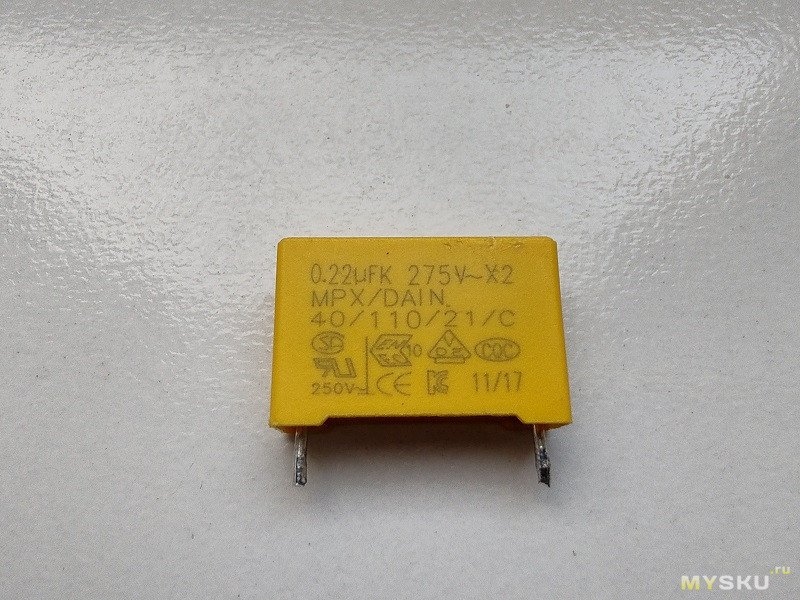

Х2-конденсатор 275V-0.22uF (15мм по выводам). Сразу распаяны два smd-резистора 1206 для разрядки (2 МОм). Есть два синфазных дросселя — один небольшой и второй основной, «новой» непривычной конструкции. На такую конструкцию перешла Mean Well в серии БП LRS.

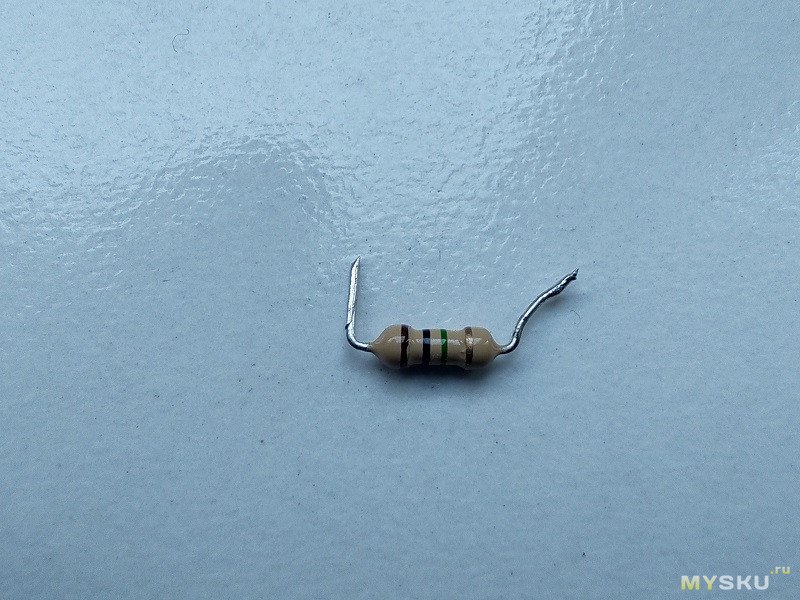

Диодный мост казался маленький, думал что он на 3A. Но там диодный мост D4UB100 (1000V-4A). Для разрядки высоковольтного конденсатора установлен выводной резистор на 1 МОм (0,25Вт). Для нас полезно, лишняя страховка при пайке.
Опять могут встретиться два варианта — на одной плате у разных производителей, может быть запаян резистор, а может, прямо в это место, быть запаян дисковый, высоковольтный/керамический конденсатор (примерно 222).

Мелкий конденсатор 50V/2,2uF по ШИМ поставили прямо из типовой схемы ДАТАШИТА. Не стал смотреть подробности, поставил новый, только к нему допаял smd-керамический 0603 (50V, десятки нФ). Там уже есть готовое место, smd-конденсатор не распаян.

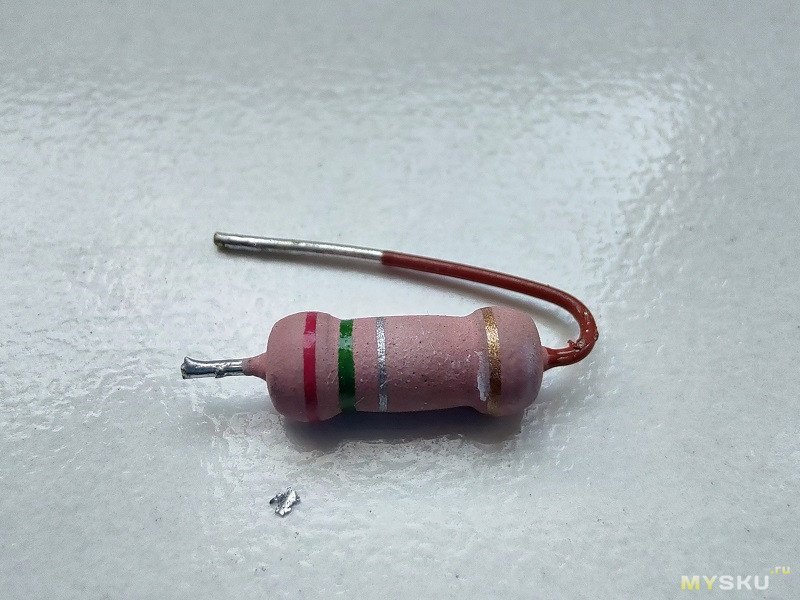

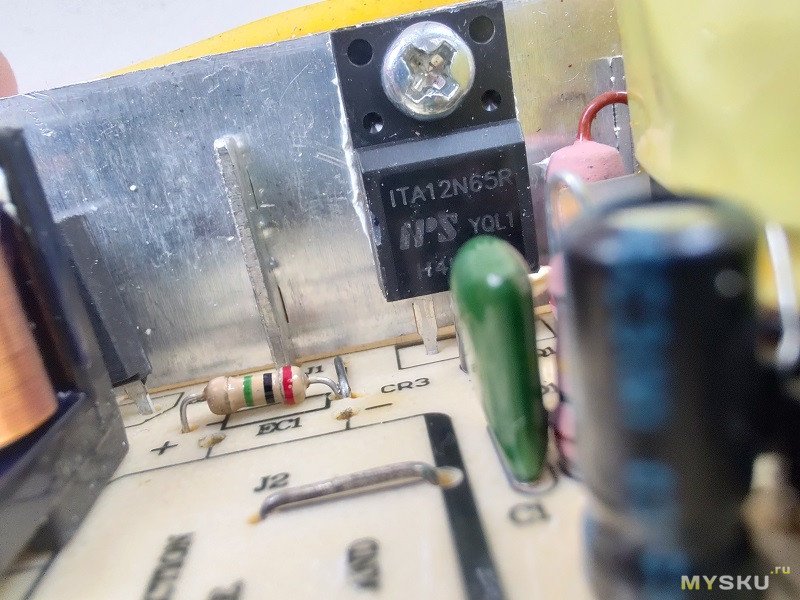

Про транзистор ITA12N65R упоминал. Термопаста отсутствовала, на фото он уже с моей термопастой. Токовый резистор фирменный, с изолированным выводом (1 Вт). Номинал 0,25 Ом немного удивил — маркировка красная/зелёная/серебряная/золотая.

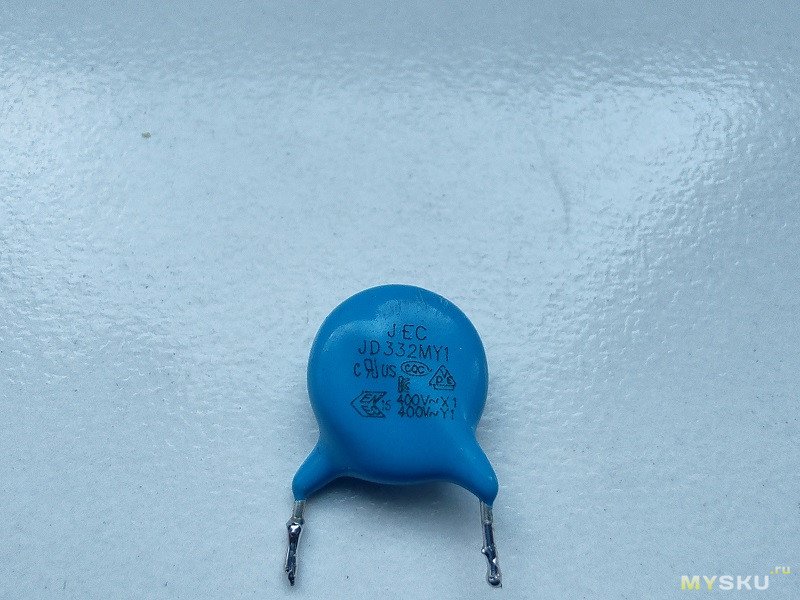

Стандартный оптрон 817C. А вот Y-конденсатор сильно удивил — там номинал аж 332. Более
привычный номинал в таких БП 102 (реже 222), даже в мощном БП LRS-200(Вт) установлен 102. Но каждый разработчик считает себя художником, во всем смыслах слова. А обидеть художника может каждый.

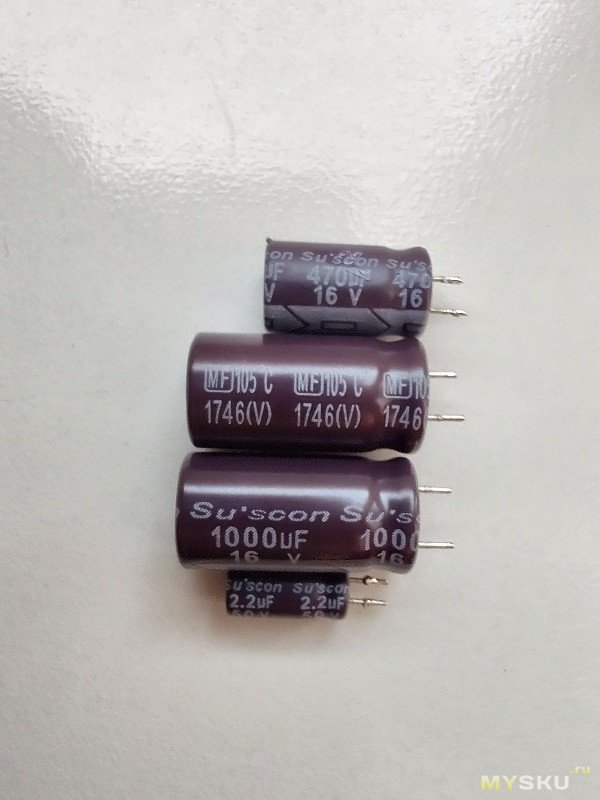

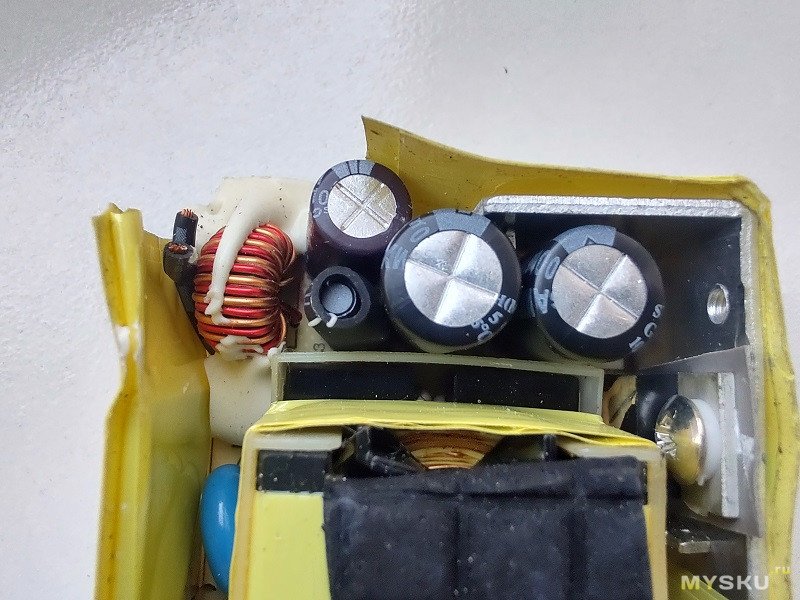

Выходная часть — два родных конденсатора 16V/1000uF (10/20мм) и после фильтрующего дросселя 16V/470uF (на 8мм). Все конденсаторы на плате были от Su'scon.

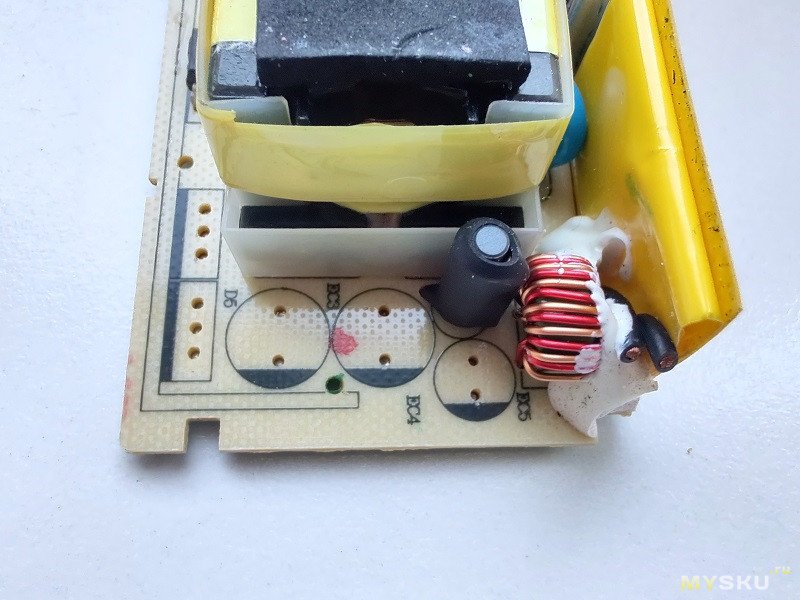

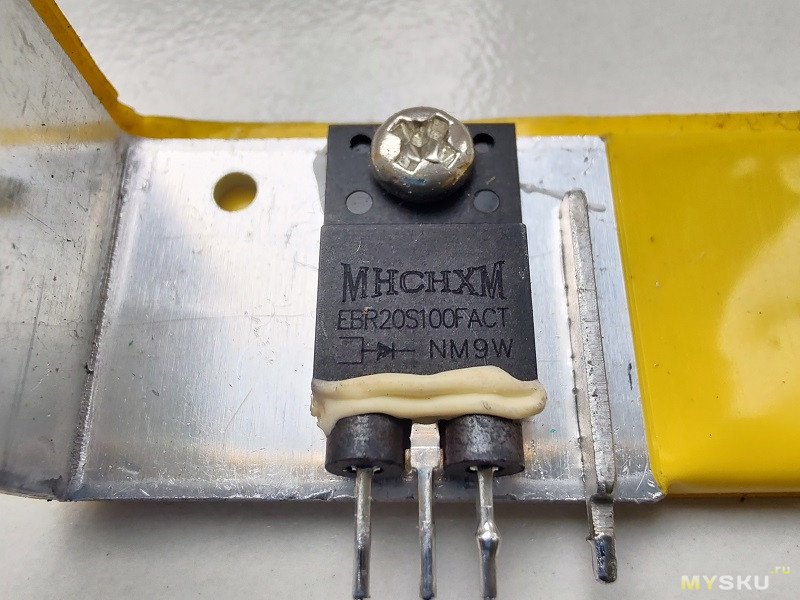

Диодная сборка EBR20s100FACT (100V/20A) сразу с ферритовыми бусинами. Корпус 220 пластик, в других платах 220 метал с термопрокладкой. По термопасте загадка — как будто специально измазали край термопастой только для вида (на заводе). По факту, термопасты почти не было. На самом выходе платы распаяно синфазное колечко — нет необходимости ставить ферритовый бочонок на выходной кабель.
Снова существует два подхода по установке ферритовых бочонков на кабель.
1) Один подход — ставят бочонок на выходе из БП. Защищают потребителя от помех БП.
2) Другой подход — ставят бочонок около выходного штекера. Защищают сам БП от помех, которые производит питаемое устройство (потребитель).

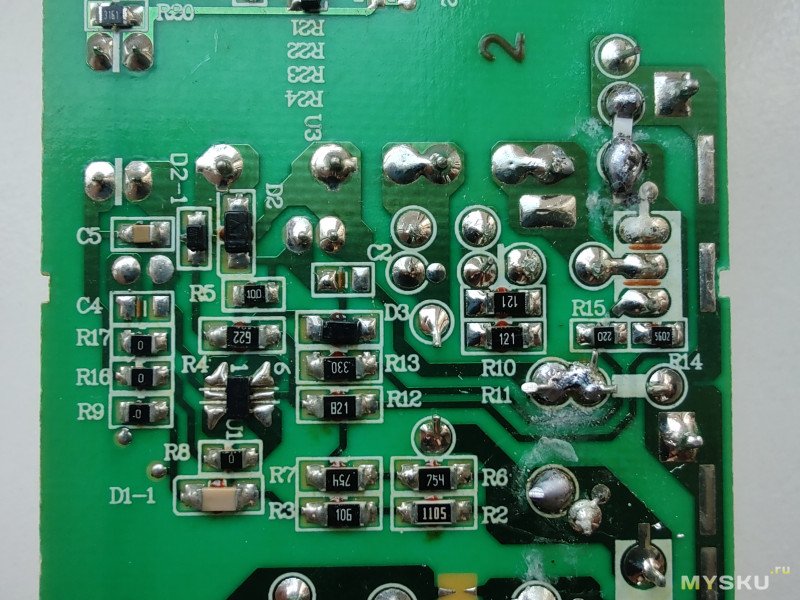

Отдельно горячая часть, обвязка TL431 и резисторы по RC диодной сборки.


Выходное напряжение под 12.2V.

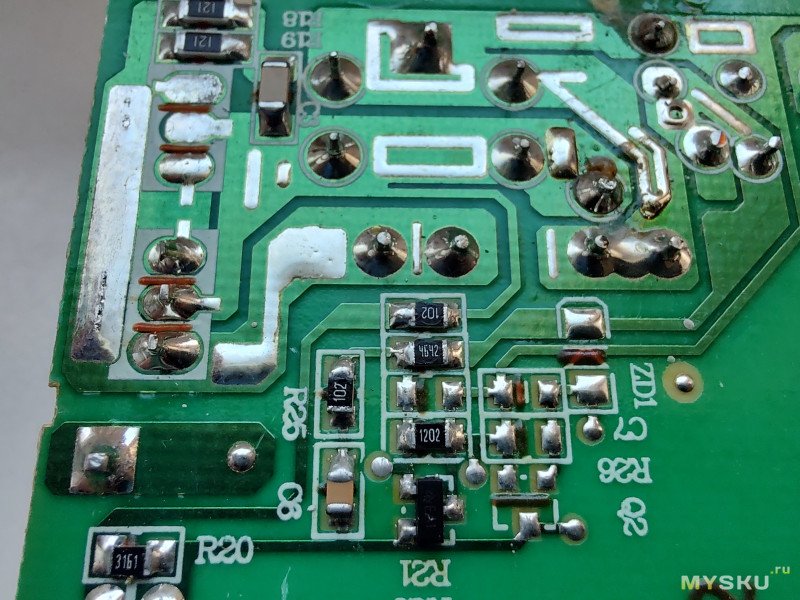

Резисторы по TL431 (0805) — R1 4642 (46,4 кОм). Резистор R2 1202 (12 кОм). Расчётное вых. напряжение 12,16V.

Итог по плате.

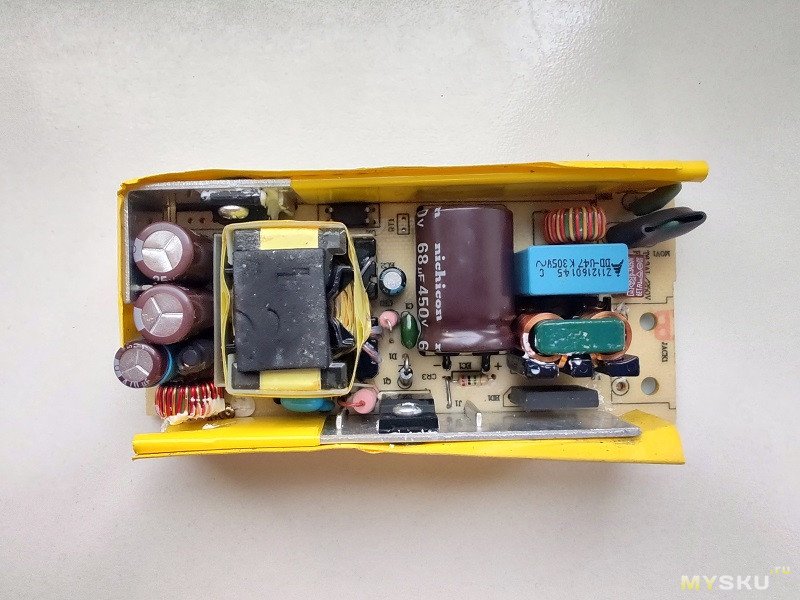

Вариант из китайской коробки — вполне хороший рабочий вариант. Вариант для людей с паяльником как хобби — отличная фирменная плата. За цену 280руб с доставкой, брать можно смело. Я поставил свои конденсаторы, намазал лак на дроссели. Поставил 450V/68uF (18/25мм), заменил Х2-конденсатор, на выход поставил конденсаторы на 25V и по мелочи (убрал чужой герметик и отмыл плату).
В моём представлении, эта плата до 40Вт, для эксплуатации в корпусе. Радиаторы и трансформатор не расчитаны под 12V-5A в корпусе. Я вообще не понимаю, зачем разгонять эту плату. Китайцы только портят плату своей пайкой и грязью. В родном виде защита будет срабатывать около отметки 4.5А-4,6A. Защита изначально сделана с запасом по мощности.
Минусы платы — плохая упаковка, вероятность повреждения при транспортировке и возможные проблемы после китайской пайки.

У меня всё. Всем здоровья и удачи.
