Всем привет.
Для активного охлаждения небольшого радиатора УМЗЧ была приобретена подобная платка, которая включала бы вентиляторы в нужный момент и отключала их, если радиатор не нагрелся до нужной температуры.
Как-то попалось мне видео аудиоблогера Vmire.net, которого всегда с интересом посматривал, где он рассматривал подобный УМЗЧ, проверял характеристики и все остальное.
Вывод у него по данному усилителю был такой — хороший УМЗЧ, но комплектного радиатора маловато, или активное охлаждение спасет от перегрева при высоких мощностях.
У меня без дела как раз валялся трансформатор от Веги на 90 Вт с выходным напряжением 19-0-19 АС, чего для данного усилителя было вполне достаточно, падала выходная мощность, но мне для озвучки возле монитора и не надо, чтоб сильно орало. Ну в общем купил. Стоил он на тот момент примерно столько же с комплектным радиатором.
Следом за приобретением УМЗЧ решил я подыскать плату, которая бы запускала вентиляторы при нагреве радиатора усилителя.
Такое нашлось довольно быстро и было куплено:
Так как прошло уже довольно много времени, фоток упаковки нет. Но упаковка простая, конвертик с пупырышками, внутри которого была плата с термодатчиком. Заказывал под крепление под болт.
Вентиляторы были куплены в ДНС. Размерами 50х50 мм.
Пришлось повозиться, чтоб в том корпусе, что у меня был, приподнять всю плату с радиатором над вентиляторами. Душа требовала колхоза.
Вот на фото виднеется один из вентиляторов. Всего их там два штуки.
Когда-то ранее мною был куплен компактный импульсный ИП на DC 12 Вольт, 0,4 Ампера. Я не помню уже, куда я планировал его задействовать, но так и не случилось и он валялся без дела. Вот тут то дело ему и нашлось. Вентиляторы потребляют 0,15 Ампера каждый, то есть на два штуки ИП вполне хватит.
В общем все собрал, проверил, при нагреве термопары от зажигалки все срабатывает, все крутится.
Кстати, на плате контроля есть лампочка, которая светится при подаче питания.
При подключении питания соблюдать полярность не надо — на входе стоит диодный мостик.
Продавец на странице товара пишет, что плата включается от 45-50 градусов, но мне кажется все совсем не так. Ну или мне так попалось.
В общем я заметил, что вентиляторы включаются слишком уж часто.
Усилитель класса АВ с таким небольшим радиатором и нормально настроенными токами выходных каскадов будет греться и в простое. И вот этот нагрев примерно раз в 3-5 минут запускал вентиляторы.
В конце концов спустя время мне это надоело, я решил увеличить температуру запуска. Термопара подключена одним концом на массу, второй конец идет на вход то ли ОУ, то ли компаратора. Причем дорожка идет с обратной стороны платы. Я разорвал дорожку, предварительно измерял сопротивление терморезистора, который применяется в качестве датчика (при комнатной температуре 7 кОм, при нагреве до 45 градусов около 4,5 кОм) и на первый раз для пробы в разрыв поставил сопротивление 470 Ом.
Срабатывание стало в районе 42-45 градусов (проверял теплой водой), заменил это сопротивление на 1 кОм. Температура срабатывания поднялась в районе 50-55 градусов. Методика испытания температуры срабатывания. Рядом термопара мультиметра.
Это меня вполне устраивает. Использую уже некоторое время, теперь нет жужжания вентиляторов охлаждения при отсутствии сигнала на УМЗЧ.
Плата выдает на вентиляторы 4 фиксированных напряжения.
— 1 позиция переключателей
— 2 позиция переключателей
— 3 позиция переключателей
— 4 позиция переключателей (полное напряжение питания)
Маркировка самой многоногой микросхемы затерта, к сожалению.
Но как-то раз случайно пальцем перемкнул половину выводов на ней, плата отказалась работать. Я уже подумал, что сломалась, но нет. Как палец убрал — все заработало )
Датчик на радиаторе расположил вот так. Скорее всего выходной транзистор еще неплохо греет датчик, но иначе никак. А чтоб, если крепление ослабнет, корпус датчика не закоротил мне коллектор на массу, обмотал гильзочку небольшим куском изоленты.
Для активного охлаждения небольшого радиатора УМЗЧ была приобретена подобная платка, которая включала бы вентиляторы в нужный момент и отключала их, если радиатор не нагрелся до нужной температуры.
Как-то попалось мне видео аудиоблогера Vmire.net, которого всегда с интересом посматривал, где он рассматривал подобный УМЗЧ, проверял характеристики и все остальное.
Вывод у него по данному усилителю был такой — хороший УМЗЧ, но комплектного радиатора маловато, или активное охлаждение спасет от перегрева при высоких мощностях.
У меня без дела как раз валялся трансформатор от Веги на 90 Вт с выходным напряжением 19-0-19 АС, чего для данного усилителя было вполне достаточно, падала выходная мощность, но мне для озвучки возле монитора и не надо, чтоб сильно орало. Ну в общем купил. Стоил он на тот момент примерно столько же с комплектным радиатором.
Следом за приобретением УМЗЧ решил я подыскать плату, которая бы запускала вентиляторы при нагреве радиатора усилителя.
Такое нашлось довольно быстро и было куплено:
Так как прошло уже довольно много времени, фоток упаковки нет. Но упаковка простая, конвертик с пупырышками, внутри которого была плата с термодатчиком. Заказывал под крепление под болт.
Вентиляторы были куплены в ДНС. Размерами 50х50 мм.
Пришлось повозиться, чтоб в том корпусе, что у меня был, приподнять всю плату с радиатором над вентиляторами. Душа требовала колхоза.
Вот на фото виднеется один из вентиляторов. Всего их там два штуки.
Когда-то ранее мною был куплен компактный импульсный ИП на DC 12 Вольт, 0,4 Ампера. Я не помню уже, куда я планировал его задействовать, но так и не случилось и он валялся без дела. Вот тут то дело ему и нашлось. Вентиляторы потребляют 0,15 Ампера каждый, то есть на два штуки ИП вполне хватит.
В общем все собрал, проверил, при нагреве термопары от зажигалки все срабатывает, все крутится.
Кстати, на плате контроля есть лампочка, которая светится при подаче питания.
При подключении питания соблюдать полярность не надо — на входе стоит диодный мостик.
Продавец на странице товара пишет, что плата включается от 45-50 градусов, но мне кажется все совсем не так. Ну или мне так попалось.
В общем я заметил, что вентиляторы включаются слишком уж часто.
Усилитель класса АВ с таким небольшим радиатором и нормально настроенными токами выходных каскадов будет греться и в простое. И вот этот нагрев примерно раз в 3-5 минут запускал вентиляторы.
В конце концов спустя время мне это надоело, я решил увеличить температуру запуска. Термопара подключена одним концом на массу, второй конец идет на вход то ли ОУ, то ли компаратора. Причем дорожка идет с обратной стороны платы. Я разорвал дорожку, предварительно измерял сопротивление терморезистора, который применяется в качестве датчика (при комнатной температуре 7 кОм, при нагреве до 45 градусов около 4,5 кОм) и на первый раз для пробы в разрыв поставил сопротивление 470 Ом.
Срабатывание стало в районе 42-45 градусов (проверял теплой водой), заменил это сопротивление на 1 кОм. Температура срабатывания поднялась в районе 50-55 градусов. Методика испытания температуры срабатывания. Рядом термопара мультиметра.
Это меня вполне устраивает. Использую уже некоторое время, теперь нет жужжания вентиляторов охлаждения при отсутствии сигнала на УМЗЧ.
Плата выдает на вентиляторы 4 фиксированных напряжения.
— 1 позиция переключателей
— 2 позиция переключателей
— 3 позиция переключателей
— 4 позиция переключателей (полное напряжение питания)
Маркировка самой многоногой микросхемы затерта, к сожалению.
Но как-то раз случайно пальцем перемкнул половину выводов на ней, плата отказалась работать. Я уже подумал, что сломалась, но нет. Как палец убрал — все заработало )
Датчик на радиаторе расположил вот так. Скорее всего выходной транзистор еще неплохо греет датчик, но иначе никак. А чтоб, если крепление ослабнет, корпус датчика не закоротил мне коллектор на массу, обмотал гильзочку небольшим куском изоленты.
Самые обсуждаемые обзоры
| +25 |
2825
67
|
Есть разные исполнения и варианты на 1, 2 кулера, для кулеров с PWM и без…
С помощью единственной кнопки по чуть мудрёному алгоритму можно настроить пороги — соответствие температуры и скорости вращения кулера (в %), при этом изменения плавные, а не скачкообразные.
Обычно на всех платах на микроконтроллерах или нет маркировки, или она удалена лазером, но это не проблема, всё давно уже известно.
Обзор был и на mysku.
С моей платой этого вопроса нет, она прямая как утюг — есть питание, работает. Нет питания, не работает.
Настроек довольно много. Точка срабатывания, мощность на стартовой точке, температура где выйдет на полную мощность… Вот наверное всё что хочется от управления вентилятором. Потому что схемы старт- стопа, да еще и с малым гистерезисом — они сводят с ума…
Платы, которые я упомянул, можно настроить так, чтобы они не выключались вообще и при низкой температуре кулеры работали на минимальных оборотах. И будет продуваться.
Ну или настроить обороты так, чтобы дуло до температуры, скажем, 25 градусов.
Вы настроите что вентиль включается на 25.1
Он включиться, обдует до 25.0 и выключиться. Тут же нагреется до 25.1 и включиться. И так по кругу.Человек рядом с этой системой получит психоз за пол-дня
Надо какая то серая зона в которой вентиль остается в том положении в котором был ранее
Я видимо неверно понял это как «по выключению усилителя».
Как на турбодизелях.
В усилителе «турботаймер» абсолютно не нужен. Желание «перебдеть» — типа если греющийся кристалл полупроводника сразу при выключении перестать обдувать — он типо поджарится.
mysku.club/blog/aliexpress/80959.html
и, кстати, на ваш источник питания для вентилятора тоже есть обзор — очень рекомендую перечитать, а особенно каменты к нему:
mysku.club/blog/aliexpress/80959.html
Сэкономили цент, головной боли добавили на полтинник.
Но за этот один раз да, всех проклянёшь три раза, это да.
А так платка отличная за свои деньги, плавно работает, везде бы поменял где вкл/выкл термостаты.
Единственный недостаток — полное напряжение питания на вентилятор. Шуметь будет.
С двумя такими термостатами с небольшой разницей в температуре включения — можно сделать ступенчатое увеличение оборотов вентилятора.
Выходной каскад греется когда усилитель работает, выдаёт мощность.
Кроме того, для охлаждения не обязательно ставить вентилятор от 1U сервера и питать его от родного напряжения.
Идеальное решение — это плавный пуск и плавный останов и поменьше старт-стопов. Вентилятору, кстати, так тоже понравится больше.
Ваш вариант хорош только простотой.
Плавный пуск, точнее — устройство его реализующее, даст помех меньше чем контакты термостата?
Тру аудиофилы запитываються с батарейного питания… тоесть воще чтоб сети небыло)))))

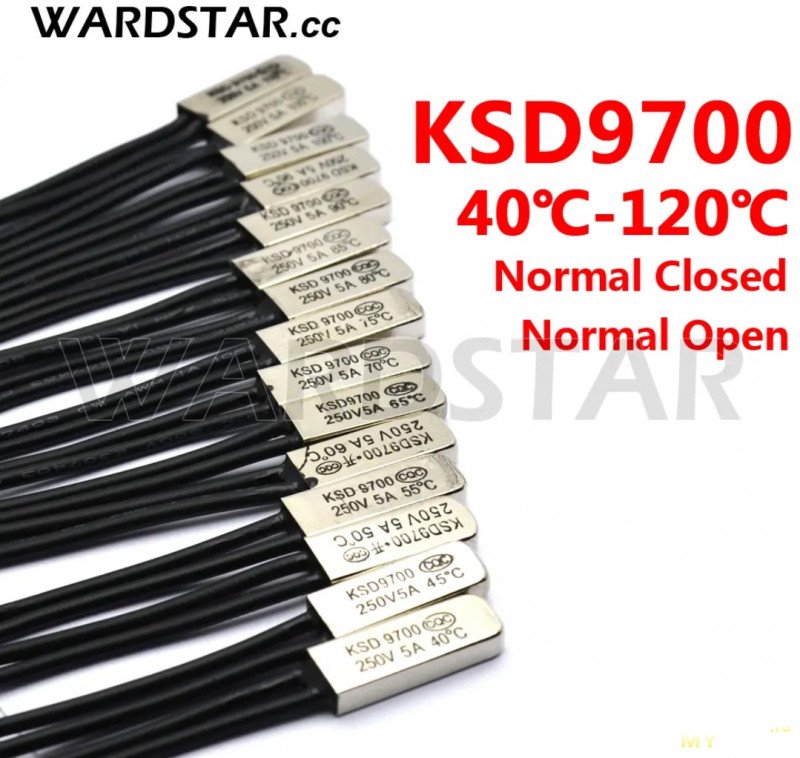

Это биметаллические контакты в герметичном корпусе. При этом с корпусом теплового контакта нет, что ведет к высокой инерционности. Слава богу, замыкания на корпус не обнаружил.
