Электромухобойка - доступное энергооружие в каждый дом!

Давно хотел попробовать электрическую мухобойку, но каждый раз откладывал – вроде и забавная вещь, но как-то не особо и нужная. Но тут на глаза попалась модель за смешные деньги с кучей отзывов. Да еще и с функцией пассивной ловушки. Ну и всё, удержаться не смог… Заодно заглянем внутрь и немного улучшим.


Лето – время не только солнца и отдыха, но и вечной битвы с летающими «гостями». Стоит оставить окно открытым, и вот уже комары жужжат в ушах, а мухи нагло садятся на еду. Репелленты воняют и помогают не всегда, липкие ленты выглядят отвратительно, а махать тапком по стенам – удовольствие сомнительное, да и оттирать потом от обоев замучаешься. Антимоскитные сетки помогают, но недостаточно. А в 20 числах июля обещали наплыв кровососов в Центральном регионе РФ…

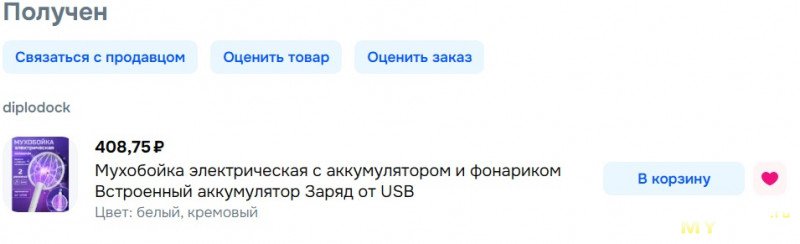

В общем, натолкнуло меня это на кое-какие мысли. Стал смотреть я электроловушки для насекомых. А тут на Озоне заметил как раз устройство 2 в 1 — и мухобойка и ловушка, ну и не смог пройти мимо. Да еще и баллами озона скинул 150 рублей.

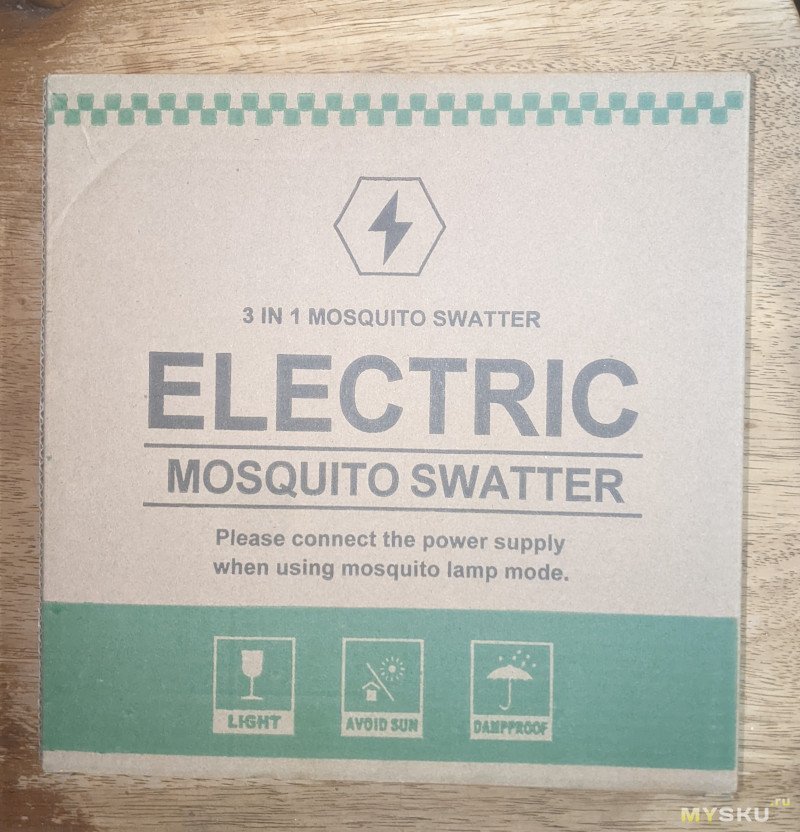

Приехала она быстро, упакована была на удивление хорошо — картонная коробка, внутри сама ракетка и короткий шнур для зарядки. Никаких мануалов, да они тут и не нужны.

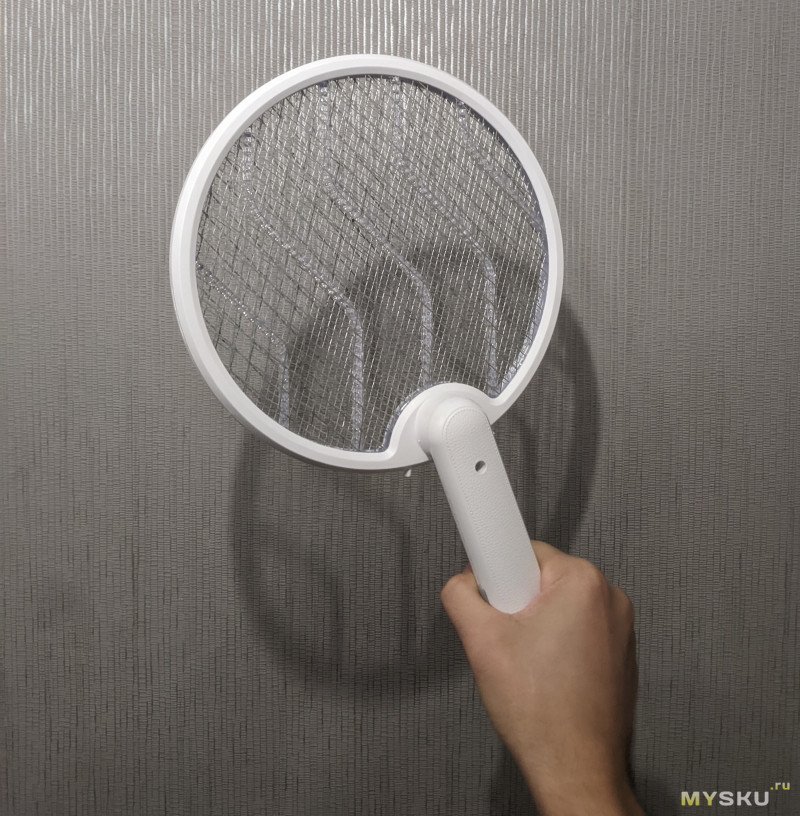

На вид всё предельно просто: пластиковая ручка и металлическая сетка. Пластик, кстати, не самый дешевый на ощупь – вроде и лёгкий, но ощущается нормально, внешне сделан под белую кожу. Вес минимальный, махать удобно.


Ручка с поворотным шарниром с петелькой — можно повесить на гвоздик.


На ручке переключатель и кнопка. А еще разъем Type-C для зарядки. Технологии!

В режиме мухобойки (первое положение переключателя) нужно зажимать кнопку для активации сетки. При этом горит красный индикатор. Если мухобойка разряжена он горит тускло.

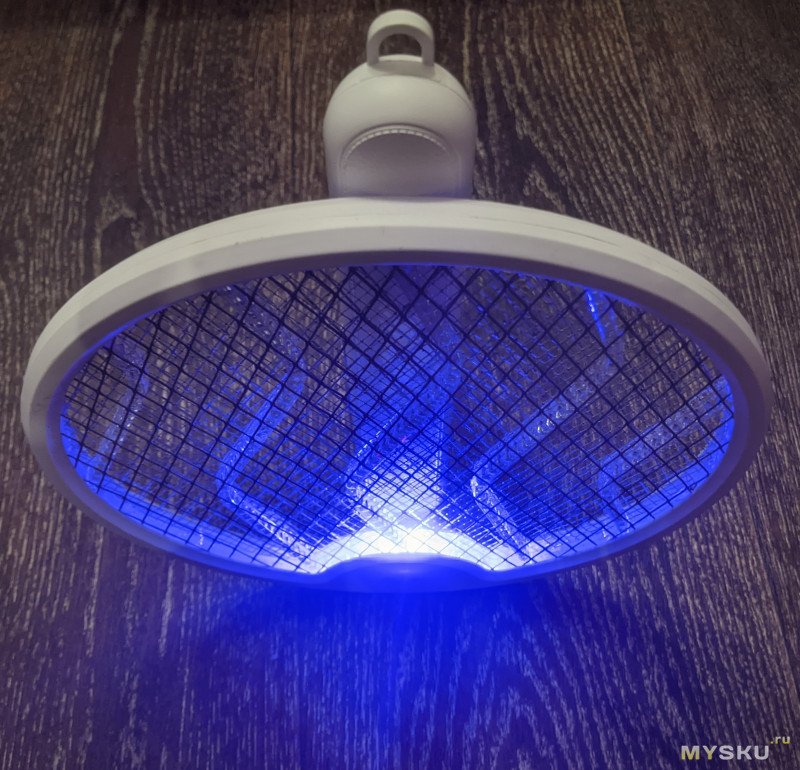

Во втором режиме индикатор не горит, горит синяя подсветка и сетка все время активна. Можно поставить на ножки рядом с кроватью или повесить на гвоздик.


Чем-то напоминает ловец снов…


Сетка безопасна для прикосновений, если касаться рукой. Но если сунуть палец между прутьями… Лучше держите от детей подальше.

Зарядил её сразу и, конечно, первым делом проверил на незадачливом кровососе – искра есть, запах озона тоже. Работает!


В режиме ловушки оставлял на ночь, но наутро уже не светила — разрядилась.

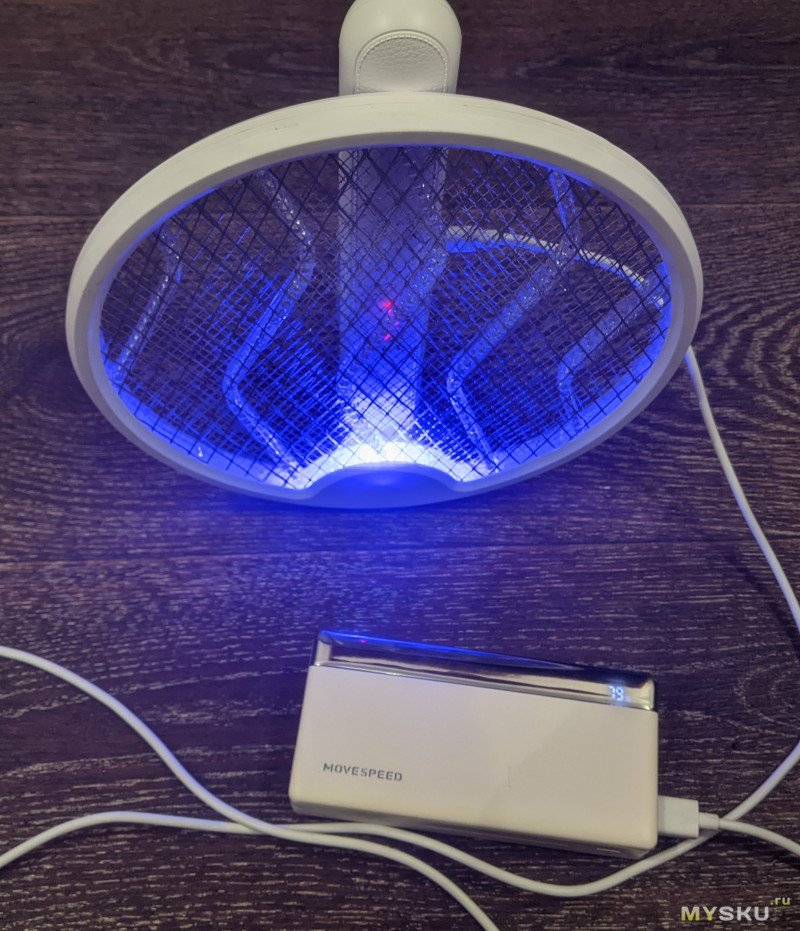

Но никто не мешает сделать так…


Кстати, а что по зарядке?

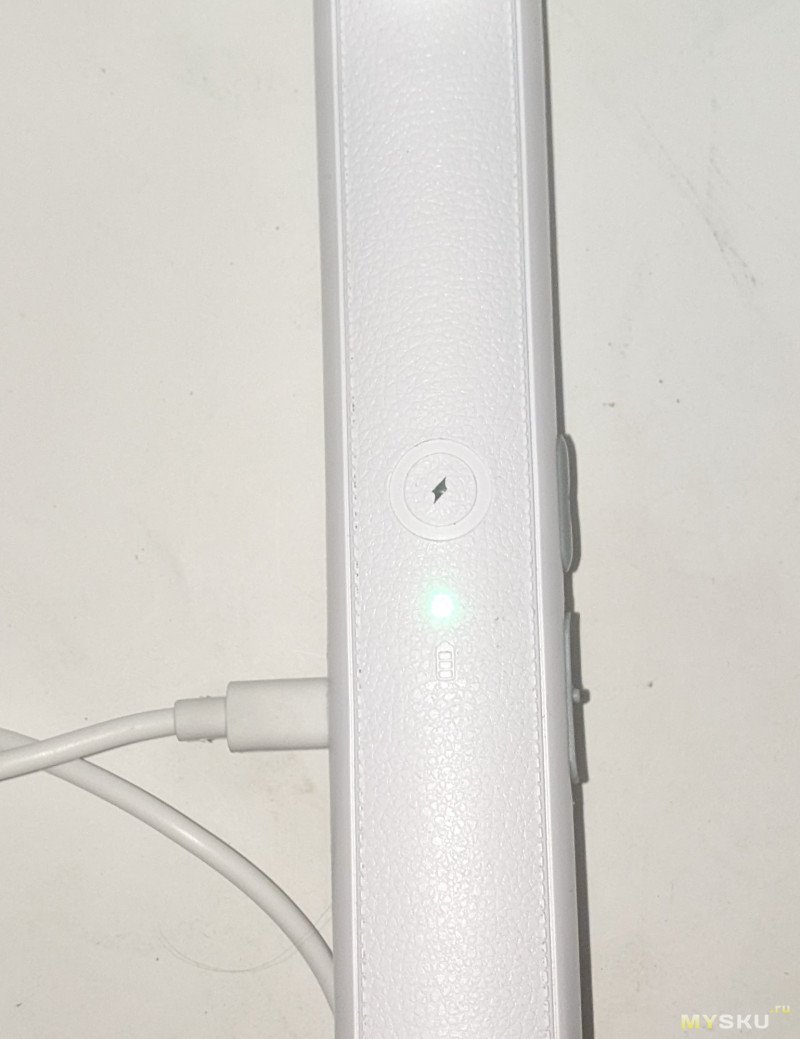

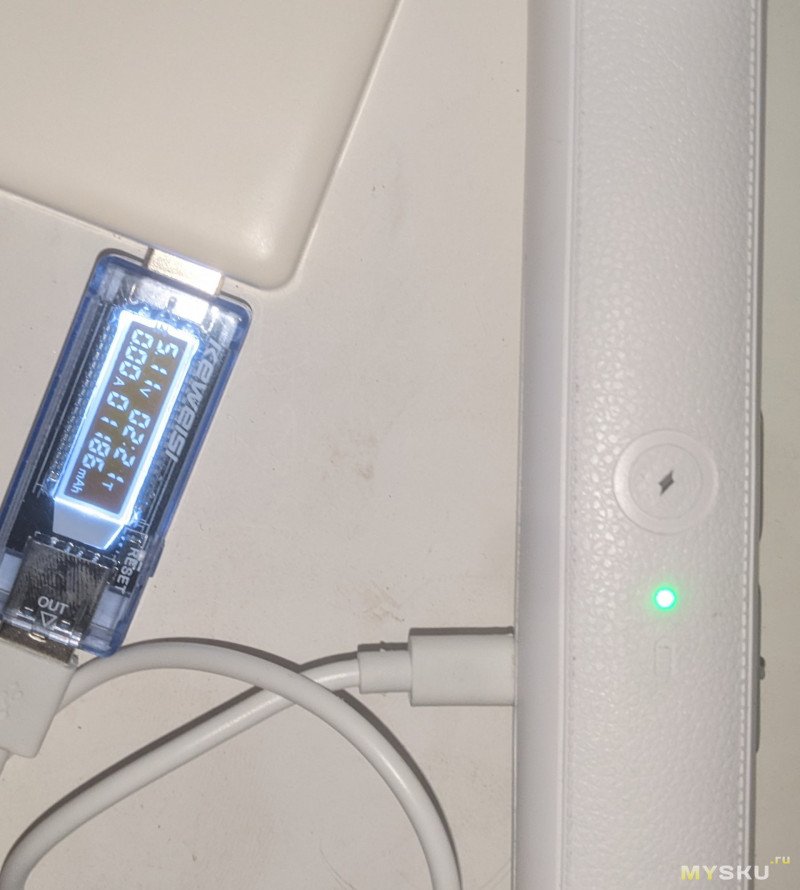

Тестером намерил 324 mAh. Маловато на мой вкус… От источника берет в пике 650 mA примерно. Делим одно на другое, получаем примерно полчаса для зарядки с нуля. В заряженном состоянии горит зеленая лампочка.


А теперь самое интересное — заглянем внутрь. Мухобойка закручена на три шурупа — откручиваем и снимаем крышку.

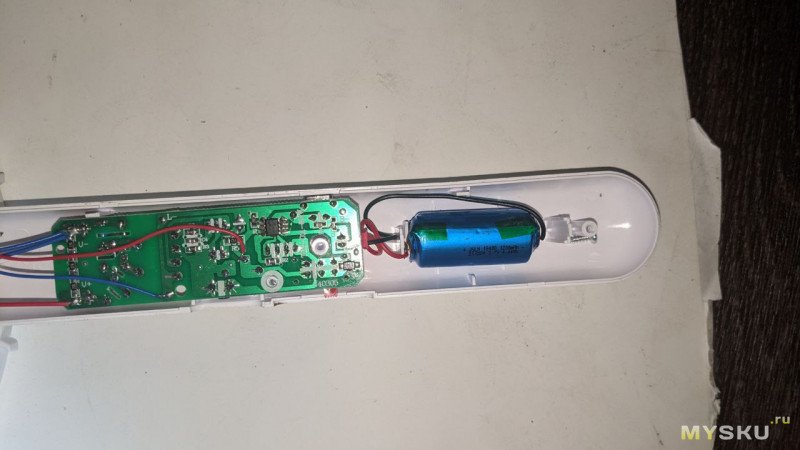

Внутри плата на одном шурупе и аккумулятор в интересном формате — 14500. Да еще с маркировкой и вполне качественной контактной сваркой. Да еще и на разъеме. Ну китайцы…

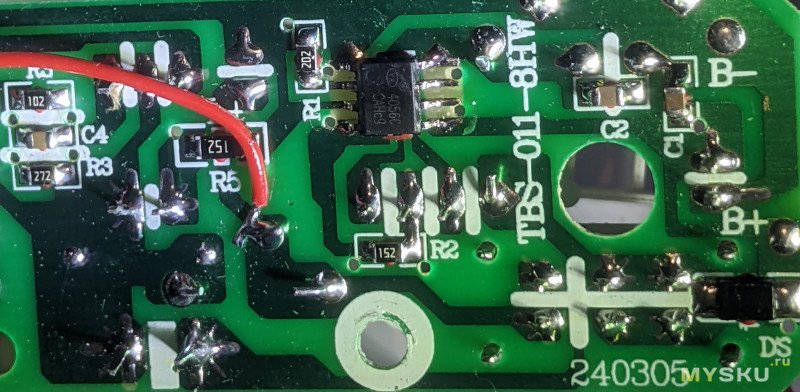

Рассмотрим плату поближе. На ней есть низковольтная и высоковольтная часть. В низковольтной расположен знаменитый контроллер заряда TP4056, а также по мелочи рассыпуха для него и подсветки ловушки.

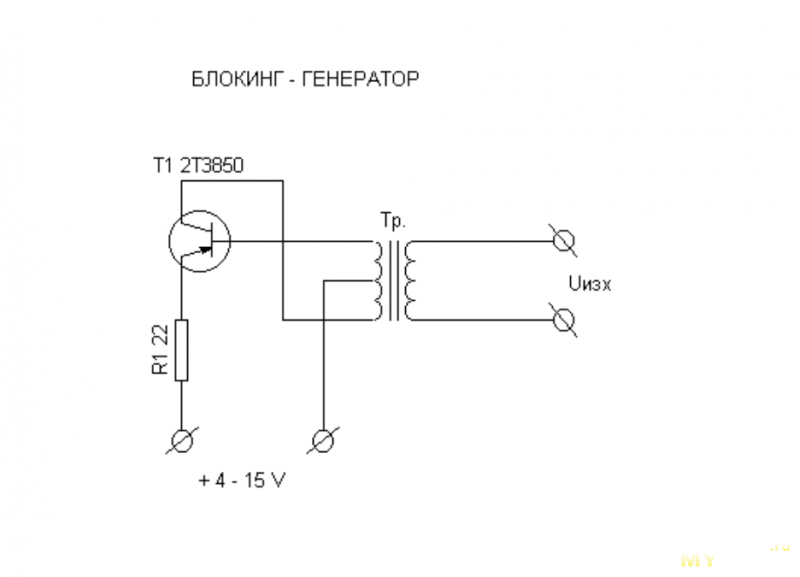

Также здесь присутствует схема генератора импульсов на транзисторе для умножителя напряжения. Схема выглядит примерно так.


На обратной стороне транзистор. Вроде как D965-KEHE. Это небольшой NPN биполярник, 0.75 W рассеиваемой мощности. Он отвечает за генерацию переменки для трансформатора. В сетевых ловушках это не нужно — там уже есть переменка из розетки.


В высоковольтной реализован собственно умножитель напряжения на диодах.

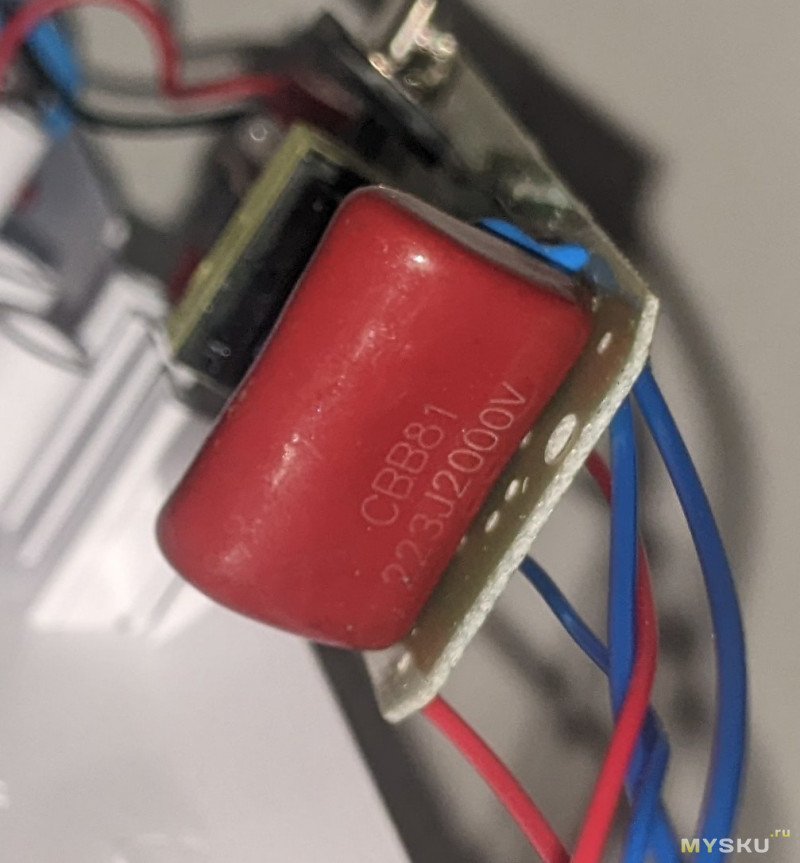

Установлен конденсатор на 2000 Вольт. Такое напряжение мне измерить нечем, но, думаю, минимум 1000 там будет, а то и все полторы.


В ручку заходит 5 проводов. Два на подсветку, 3 на сетку. Почему 3? 2 минуса на внешние сетки, один плюс на внутреннюю. Благодаря этому мухобойка не долбит током человека, а вот насекомых, попавших между прутьями — запросто.

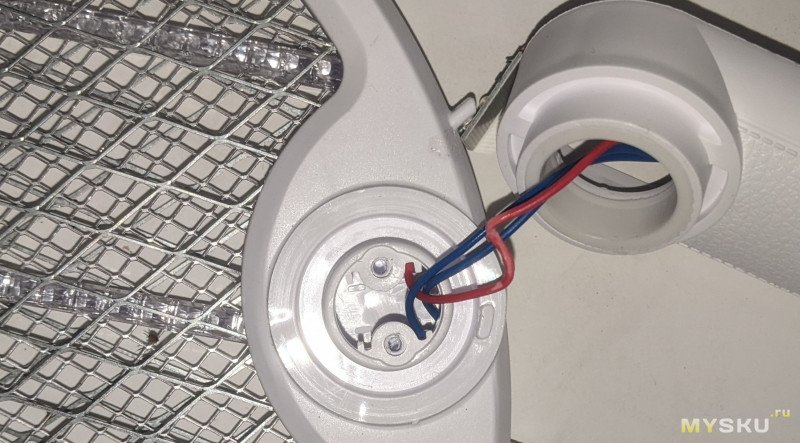

Шарнир разбирается. Внутри резинка трется между двумя сочленениями. Так вот почему так приятно ручка елозит!

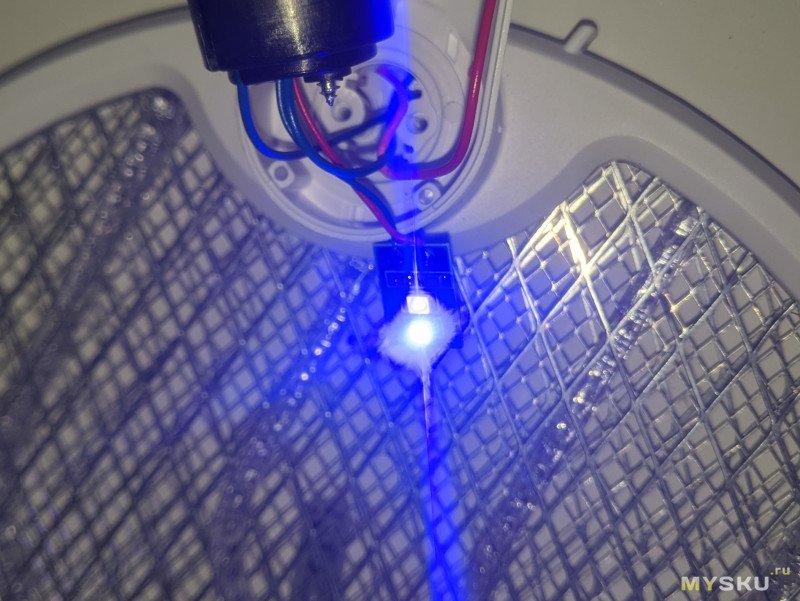

Раскидываем ручку дальше и видим, что диоды-то тут не для красоты! Один синий, второй ультрафиолетовый. На светодиоды подается напряжение от батареи через обычный диод, так что падает где-то 300 mV в процессе. Кстати, именно такие длины волн приманивают комаров.


Однако комары также ориентируются по углекислому газу, запаху пота и… этилового спирта? Да-да. Употребление спиртного увеличивает выделение летучих органических соединений, в том числе ацетальдегида и уксусной кислоты, которые комары воспринимают как сигналы крови и потенциальной добычи. Также алкоголь может вызывать расширение сосудов и повышение температуры кожи, что дополнительно привлекает насекомых. Эволюция — штука коварная. Вот тебе и отдых на природе… А еще, кстати, интересный факт.


Так что на ловушку надейся, а сам не плошай!

В итоге ловушка сделана довольно просто, но достаточно качественно и действительно грамотно с инженерной точки зрения. Единственно, батарейка маловата. А, кстати…

В закромах нашлась батарея от одноразовой сигареты на 1200 mAh. Тяжеленькая. Я верю, что 800 там точно есть, а может и вся 1000.


Заводскую я достал, провода откусил и перепаял на новую. Встала она, кстати, как родная, в выступы корпуса ниже оригинальных.


Поставил ловушку на ночь — не разрядилась. Это при том, что я даже не заряжал новую батарейку до использования, на ней было около 4 Вольт изначально. Поставил на зарядку — набежало больше 1100… А долбить стала еще мощнее. Ну, дела!


В общем, крайне доволен остался покупкой. Даже без доработки пользоваться довольно приятно. Комаров бьет, мух оглушает. При желании держишь кнопку подольше и устраиваешь паразитам Зеленую милю!


А с новой батарейкой мощность даже выросла. Понравилась возможность работы на зарядке и разъем type-C. Казалось бы, игрушка, но очень удобно и трудно отвыкнуть. А комаров отлично бьет и по стенам, и даже в полете. Будто в теннис решил поиграть :) Рекомендую!
