Маленький, способный фильтрик: обзор сетевого фильтра с USB Cablexpert PLT-4-C2U2-B-3

Cablexpert PLT-4-C2U2-B-3 — небольшой сетевой фильтр, который не займёт много места, но в то же время может иногда здорово выручить, так как есть розетки Schuko и USB. Удлинителей и сетевых фильтров много не бывает, а потому, иногда очень важно их разнообразие, чтобы использовать максимально удобный в данный момент. Что может предложить данное устройство, как всегда походу обзора.

Технические характеристики Cablexpert PLT-4-C2U2-B-3

Модель — Cablexpert PLT-4-C2U2-B-3
Тип — Удлинитель с розетками Schuko и USB портами
Входное и выходное напряжение — 100-250 В, 50/60 Гц
Розетки Schuko — 4 шт. с защитными шторками
Максимальная мощность нагрузки — 2,5 кВт (250 В/10 А)
USB A — 2 шт, макс. 2.4 А на порт
USB C — 2 шт, PD20

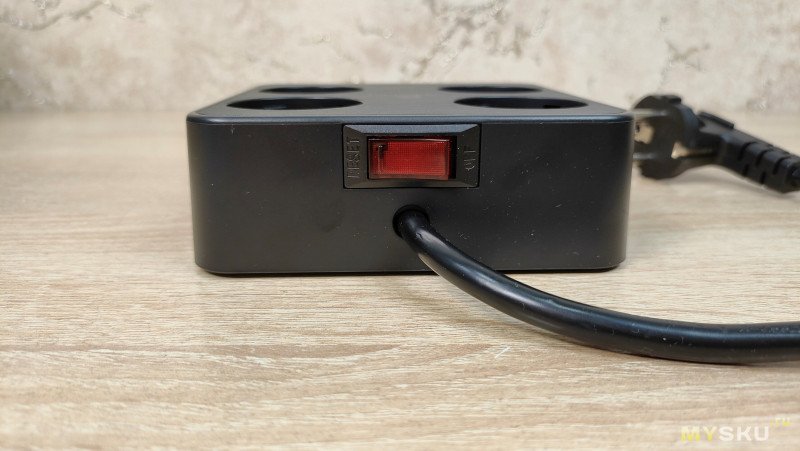

Защита — Предохранитель (автоматический на 10А), варистор, кнопка питания
Размещение — Внутри помещения
Длина шнура — 3 м
Размеры — 160*155*55 мм

Упаковка, внешний вид и комплектация Cablexpert PLT-4-C2U2-B-3

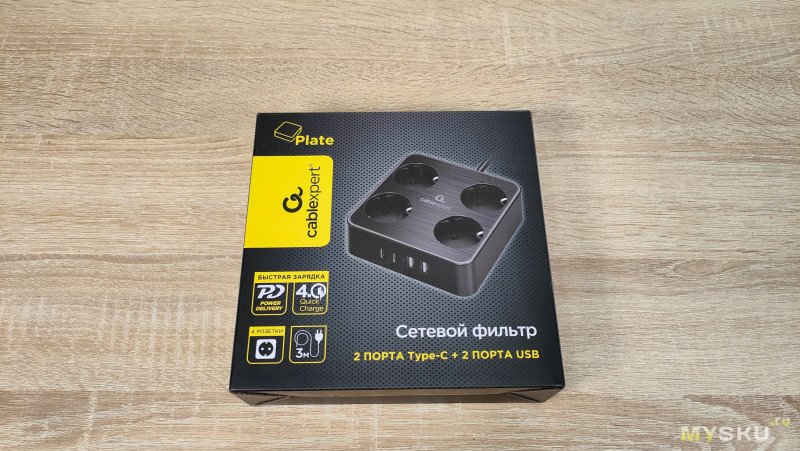

Компактному сетевому фильтру — компактная упаковка. Изготовлена она из картона, полиграфия хорошая.

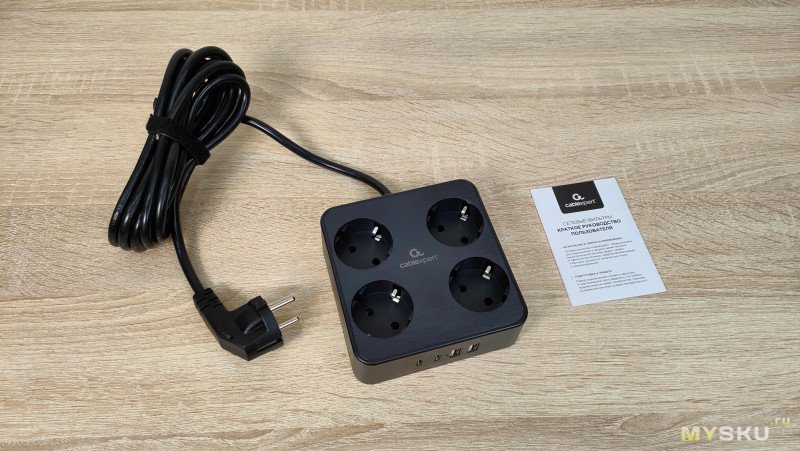

Информации на ней также предостаточно: цветное изображение черного устройства, а также схематичное, перечислено несколько фишек, есть таблица с характеристиками. Комплектация самая простая: сетевой фильтр, руководство пользователя. С другой стороны, это просто фильтр, что ещё можно доложить в комплект, что действительно пригодилось бы и с весомым аргументом повышало стоимость конечного устройства.

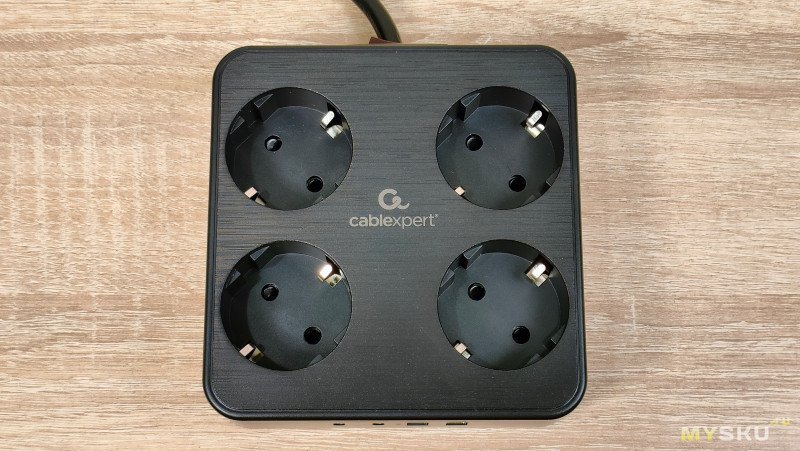

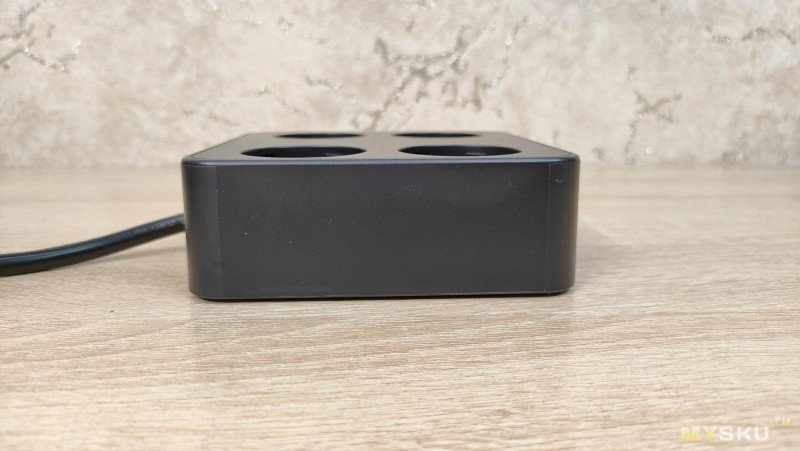

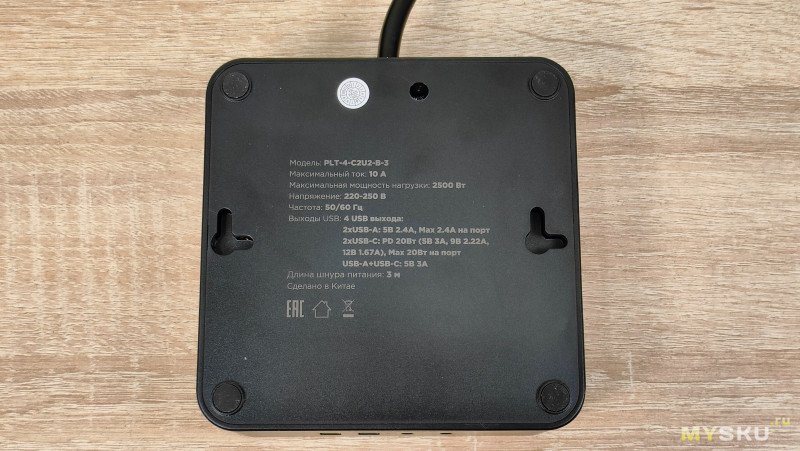

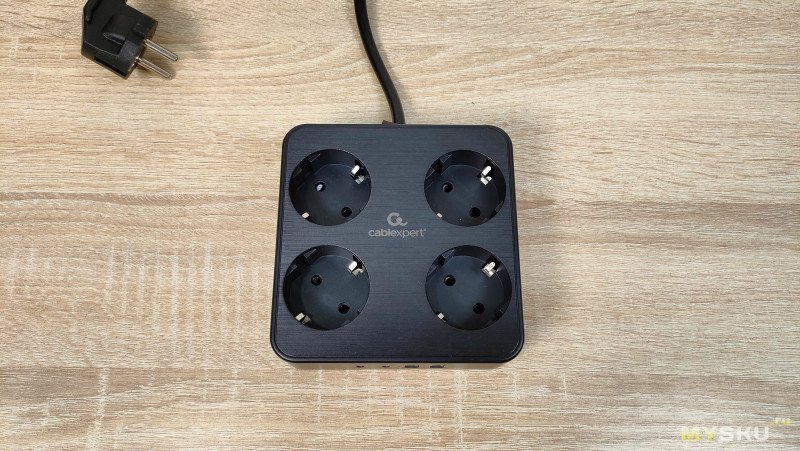

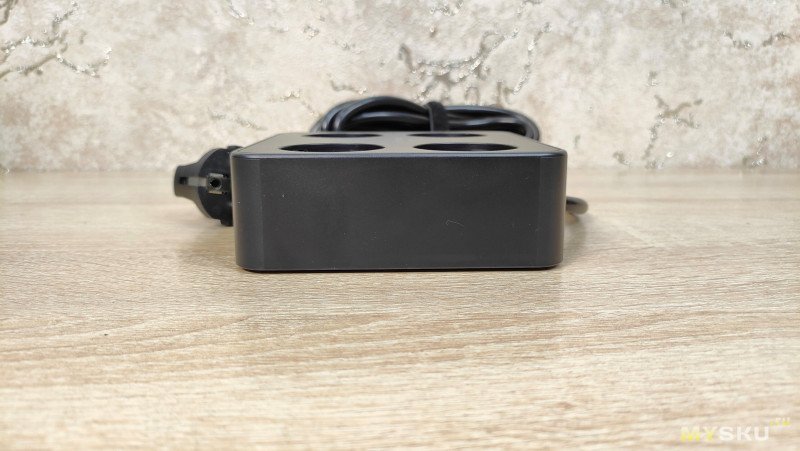

Пластиковый квадратик со скруглёнными углами. Примерно так я могу описать обозреваемое устройство, так как это просто сетевой фильтр и это пластиковый квадратик со скруглёнными углами, здесь сложно что-то придумать. Расположение розеток немного иное, нежели все привыкли к классическим длинным удлинителем и фильтром на 4/5/6 розеток. В итоге выглядит немного более интересно, чем заурядный удлинитель, который есть у всех дома. Корпус, по сути, состоит из трёх частей: двух крышек снизу и сверху и опоясывающая часть. Разные части имеют разную фактуру, в основном — это просто шероховатый пластик, а верхняя крышка имеет более сложную фактуру, что также немного разбавляет дизайн.

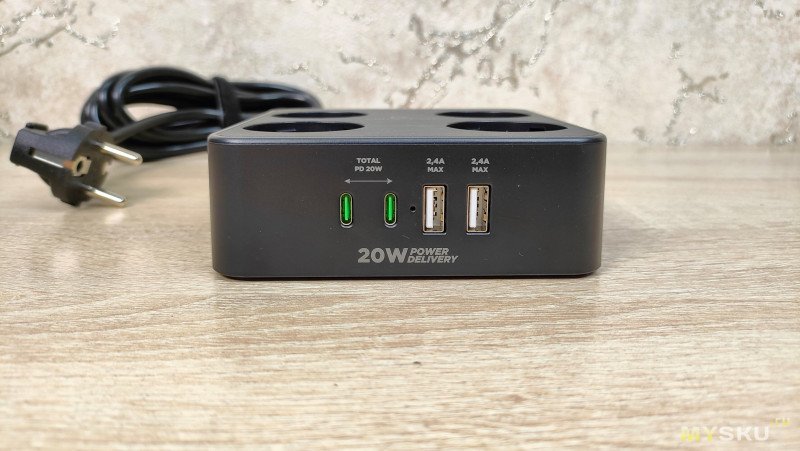

В наличии четыре розетки Schuko с заземлением, а также четыре порта USB, два из которых USB Type-C. На последних есть пометка Power Delivery 20 Вт, судя по коробке, на них же есть Quick Charge четвёртой версии. 20 Вт немного, но это больше стандартной мощности, а ещё наличие протокола само по себе уже позволяет назвать зарядку быстрой. Что можно выжать из них, посмотрю тестером и нагрузкой.

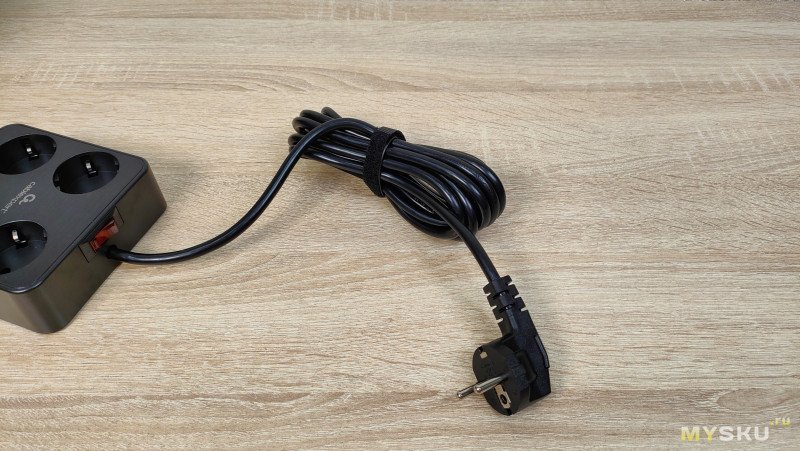

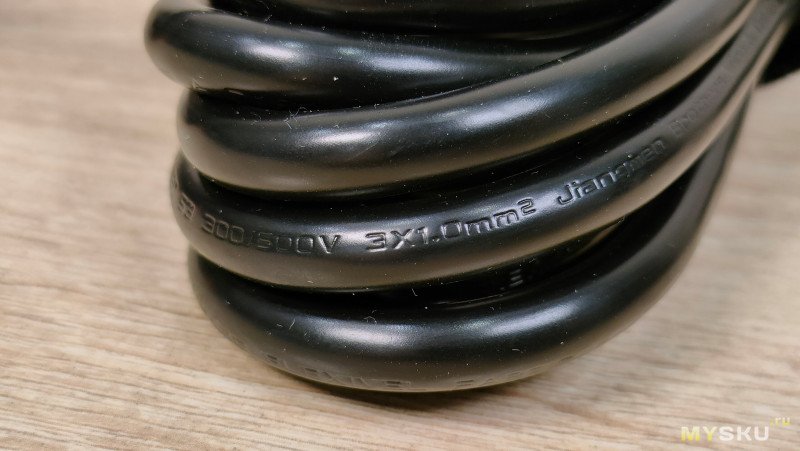

Трёхметровый кабель с ПВХ оболочкой, внутри содержит три жилы с сечением 1 мм², что даёт предельно допустимую нагрузку в 2.5 кВт, хотя по разным источникам для кабеля с данными параметрами нагрузка варьируется от 2.2 до 3.1 кВт, но источники иногда копируют друг друга искажая факты и опуская подробности, поэтому, на 2 кВт чайнике можно остановиться.

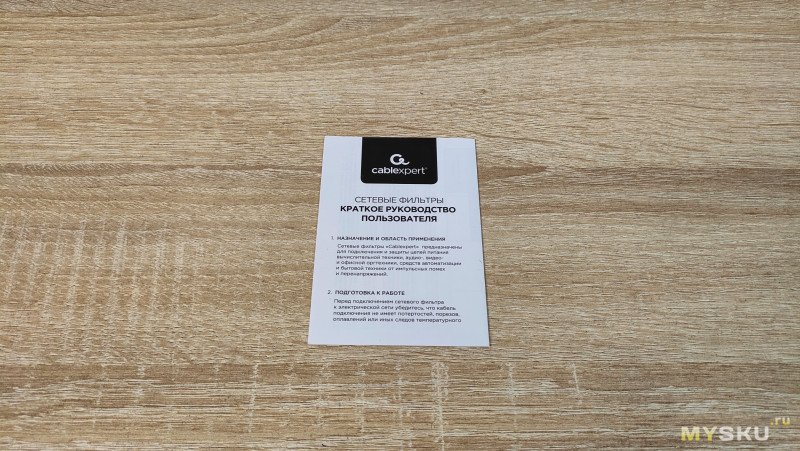

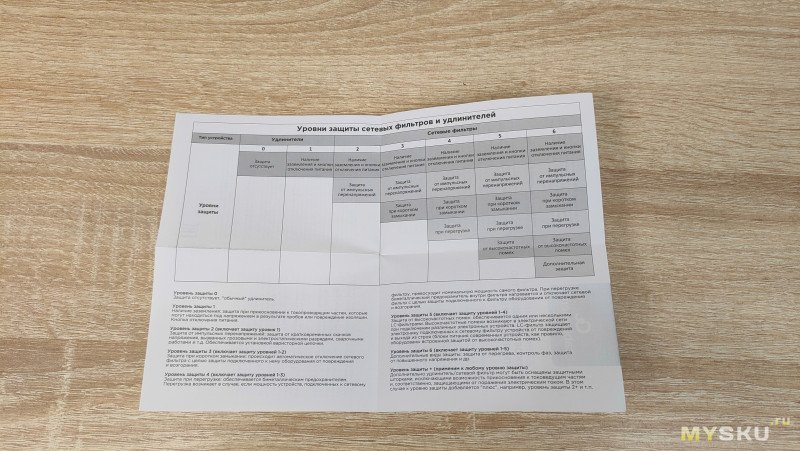

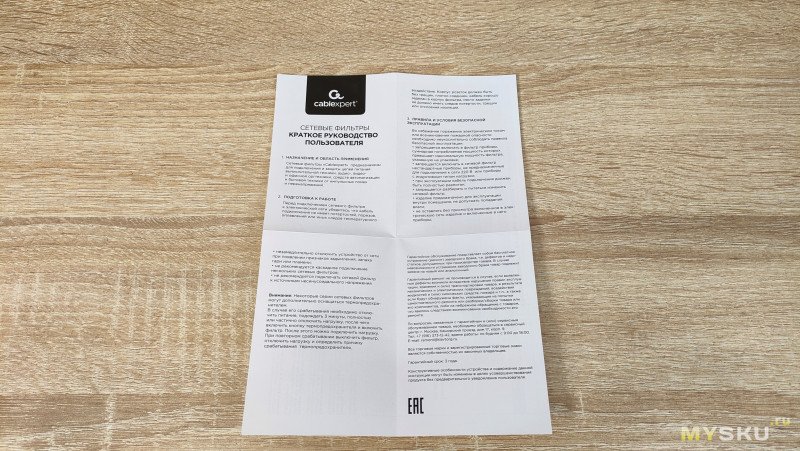

Руководство пользователя простенькое, большая его часть посвящена описанию защиты, которые приняты в Cablexpert.

Эксплуатация Cablexpert PLT-4-C2U2-B-3

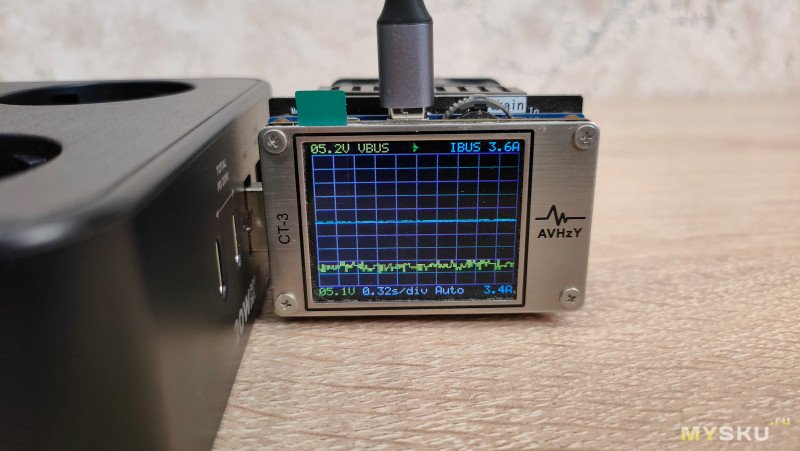

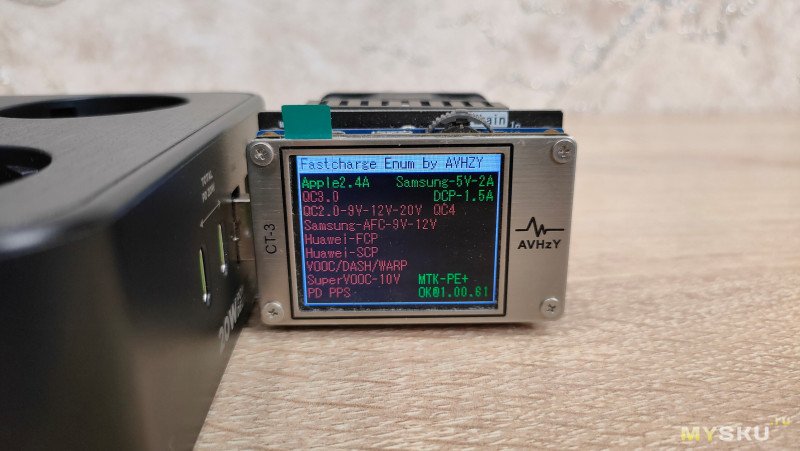

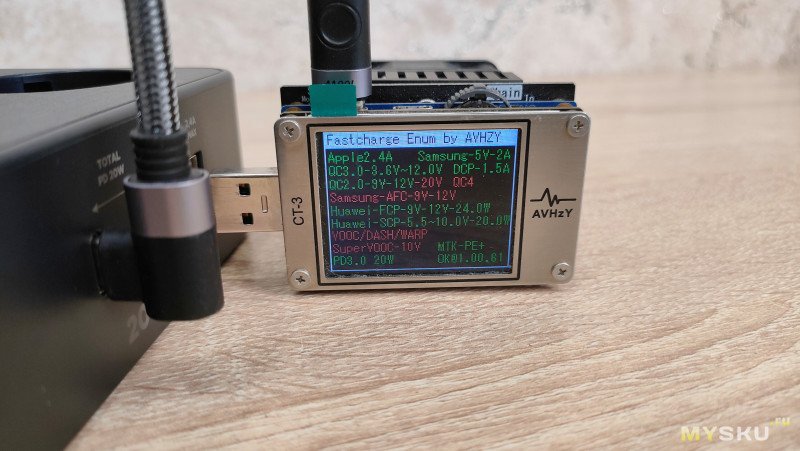

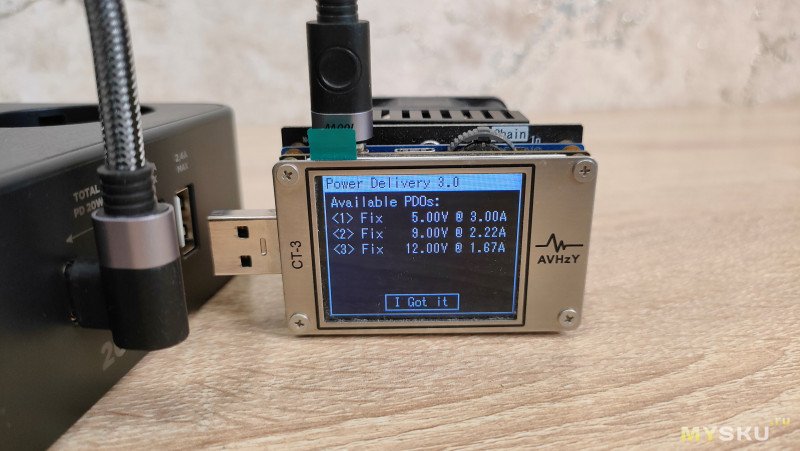

Тестировать начну с наиболее безопасной нагрузки на USB разъёмы. Начну, как всегда, с протоколов, которые поддерживаются каждым типом разъёма, предельной нагрузкой которую я смогу получить с них, а также нагрузкой с пары разъёмов.

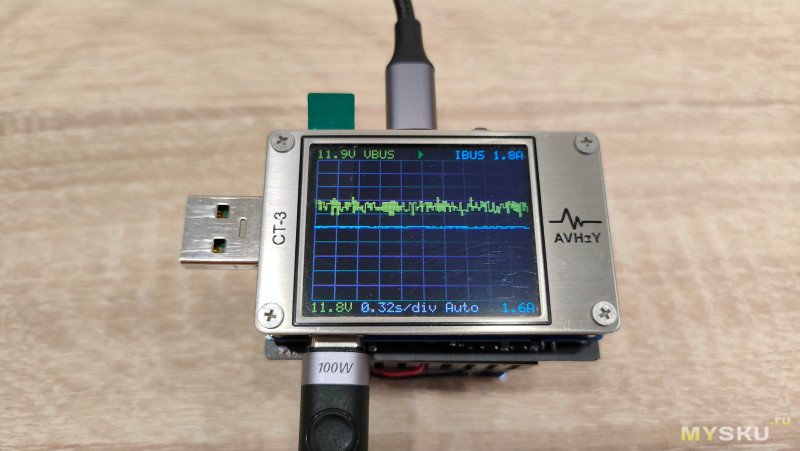

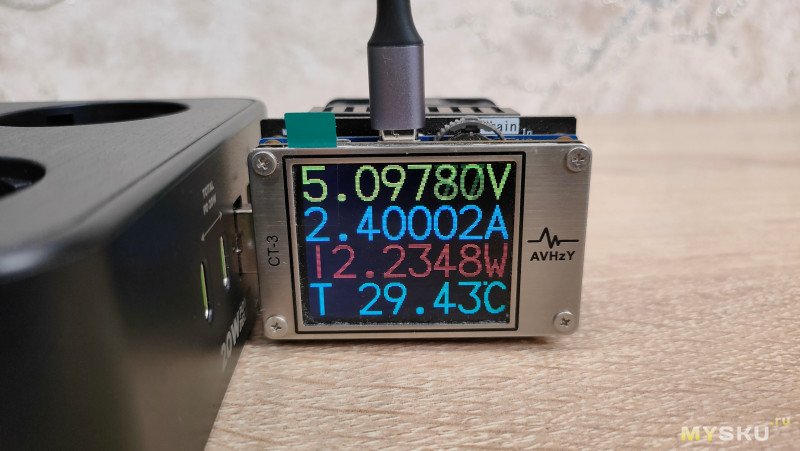

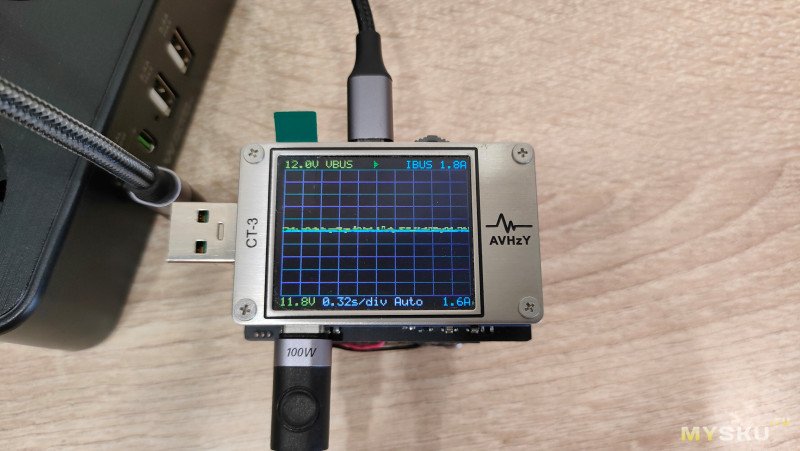

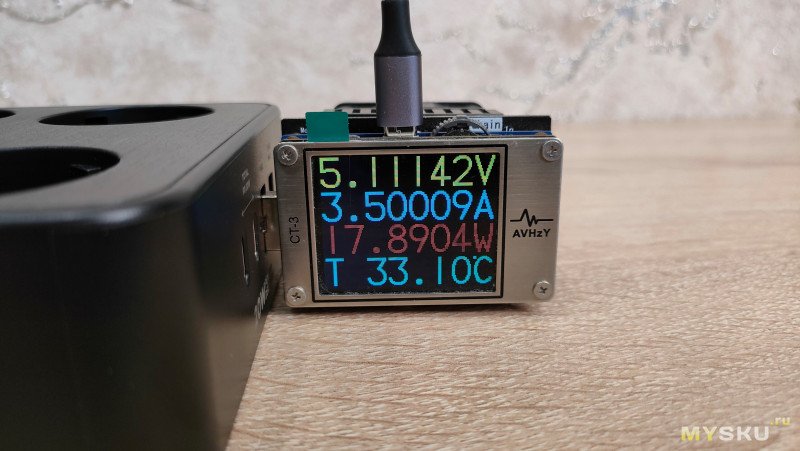

Заявленный максимум с порта на PD — 20 Вт. Это немного, но используемый протокол, повторюсь, позволяет назвать эту зарядку быстрой. Обычные порты могут выдать 12 Вт, то есть стандартная мощность на 5 В и 2.4 А. Оба порта не просто держат эту нагрузку, но и имеют значительный запас прочности в обоих режимах. Пульсации во всех режимах не выходит за какие-то ужасные рамки, причём не выходит в том числе если превысить допустимую мощность на порт. Я пробовал замерять пульсации в начале теста и спустя 15 минут в режиме, превышающем номинал, всё в этом плане было нормально.

Возможно, кто-то будет скрипеть по поводу невысокой мощности, мол 20 Вт это слишком мало, но можно одновременно заряжать несколько устройств, например, сейчас все едят со смартфонами/планшетами, и тут можно «подкормить» сразу несколько устройств без необходимости идти за зарядкой, либо домохозяйка, работая на кухне, может включить на фоне «сериальчик», без опаски, что планшет разрядится. Это очень актуально для тесных кухонь, где может быть мало розеток. При этом, даже не беру в расчет всякие колонки, лампочки и прочую мелочь.

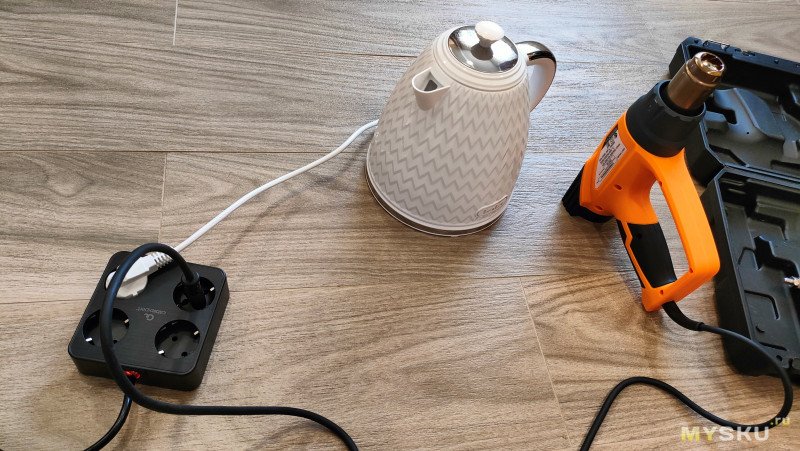

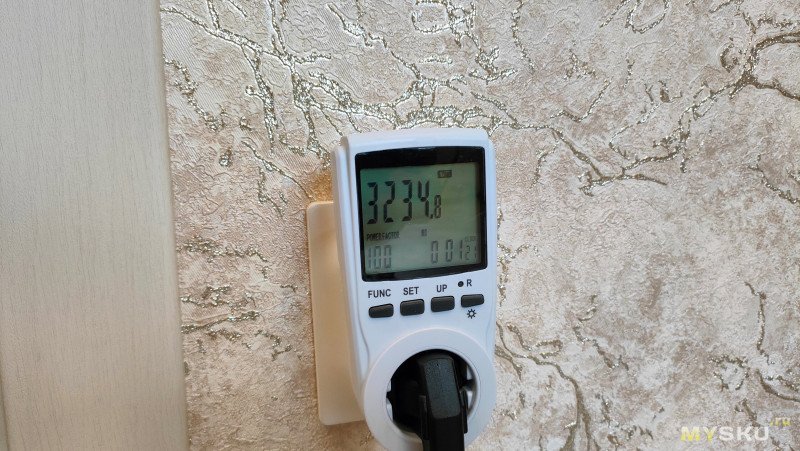

Основную силовую часть буду грузить чайником и техническим/строительным феном, которые в максимальном режиме смогут потребить примерно 3,5 кВт, это сильно больше, чем рассчитан обозреваемый прибор, а точнее даже кабель, у которого сечение напомню 1 мм². При подключении хорошей нагрузки к любому удлинителю и тому подобных устройств, необходимо разматывать весь кабель, чтобы он не был в виде намотки, витков или других петель, я немного пренебрегу этим правилом и оставлю его кучей, чтобы немножко усложнить тестирование и вызвать дополнительный нагрев кабеля. Кроме всего прочего сейчас лето, так что условия уже для него более чем непростые. При 4 кВт, устройство отключилось, сработала защита от перегрузки.

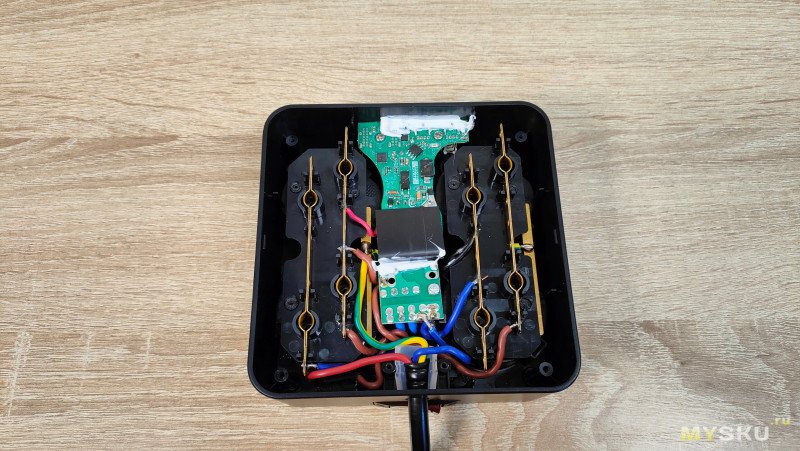

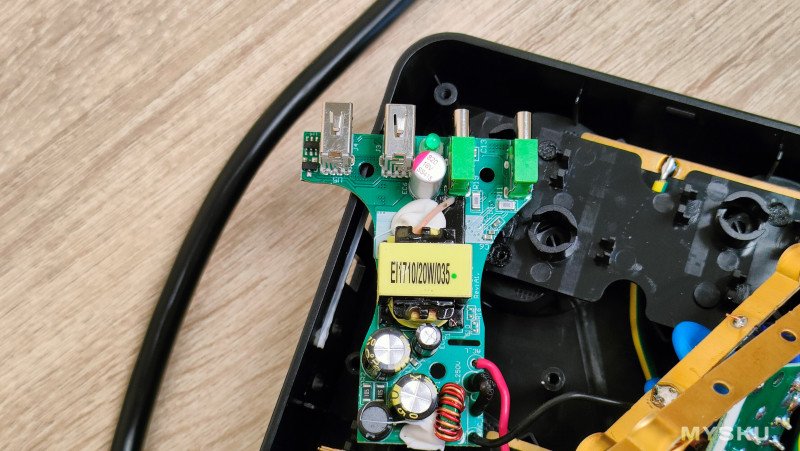

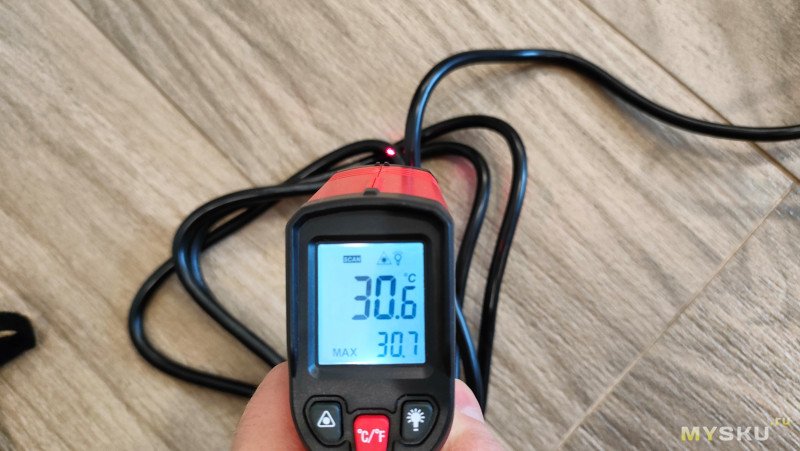

За 15 минут, чрезмерная нагрузка (чайник был слит и залит холодной водой 2 раза) разогрела кабель до 31° C, что немного, то есть он был тёплым, но не более. Сам же сетевой фильтр был холодным, без каких-либо локальных заметных нагревов. То есть из коробки сетевой фильтр вполне переносит нагрузки, в тёплое время года, с не размотанным полностью проводом. Так как в фильтрах и удлинителях вся внутрянка висит в воздухе и никак не контактирует с корпусом, соответственно нагрев будет минимальным, но потемнение, либо вообще обугливание будут заметны внутри корпуса, поэтому разбираю его.

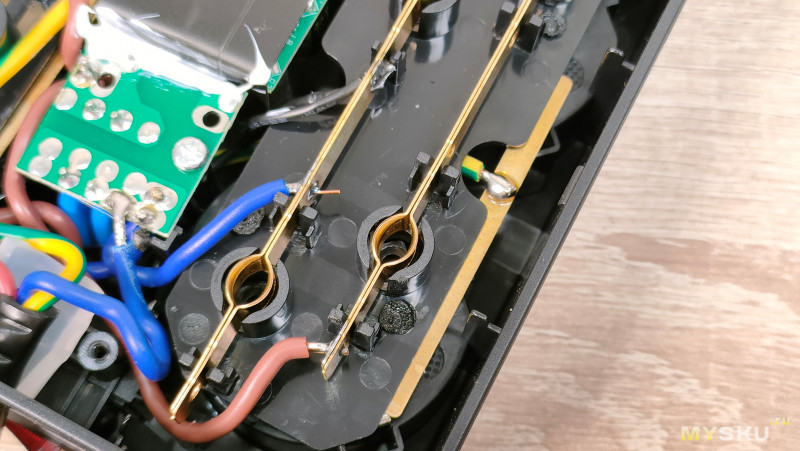

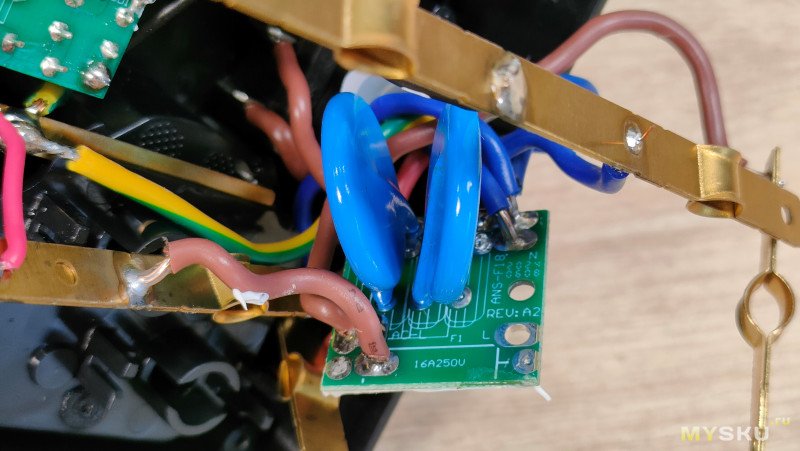

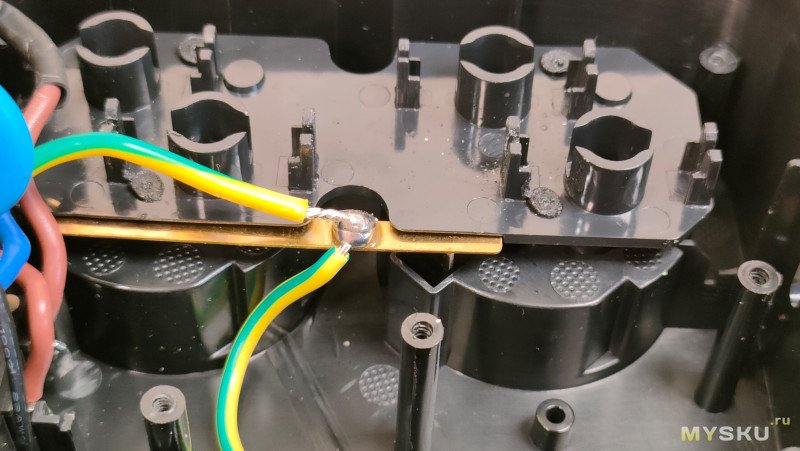

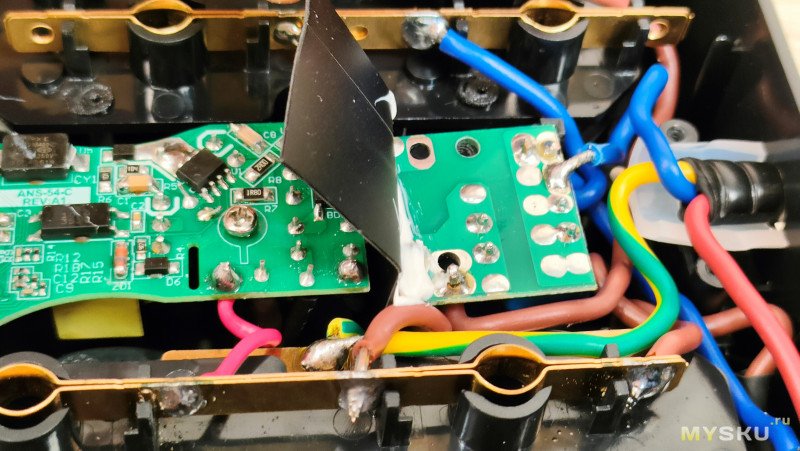

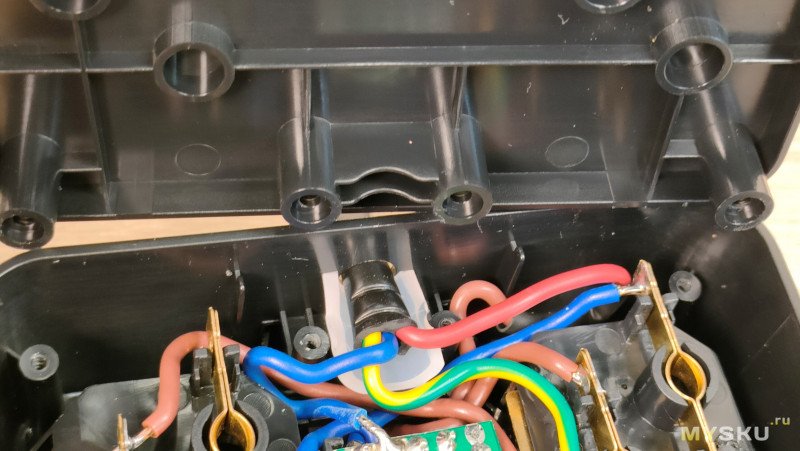

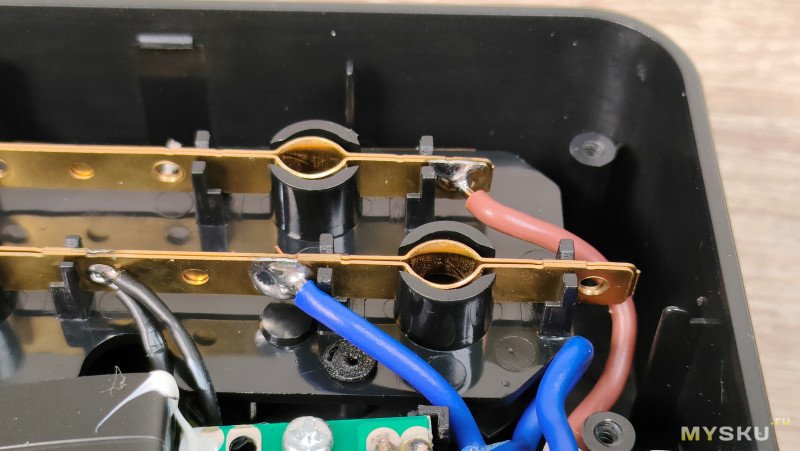

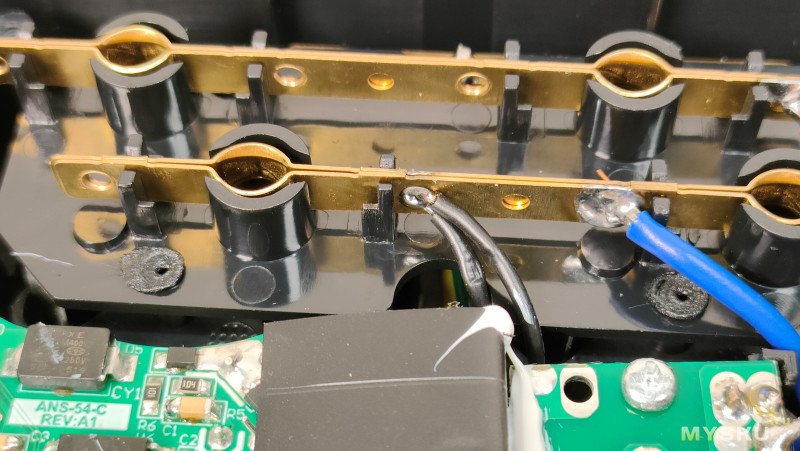

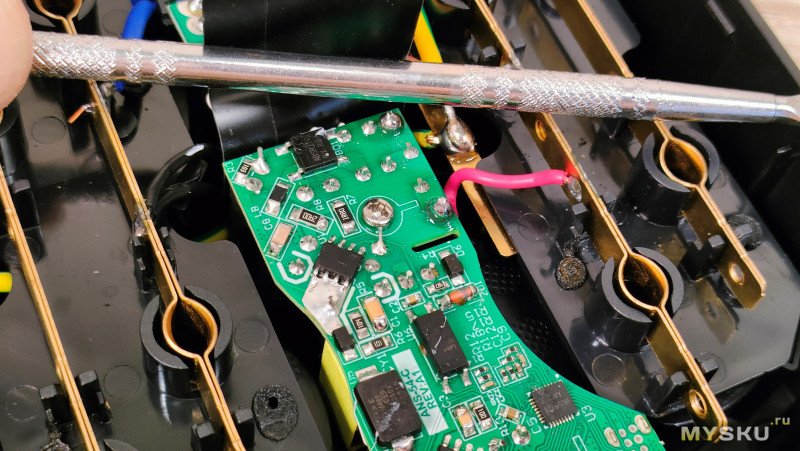

Потемнений, пожелтений, деформации и других аномалий я не обнаружил. Варистор на месте, кнопка, разрывающая цепь тоже, т. е. хоть какая-то базовая защита есть, что уже хорошо и дает право называться сетевым-фильтром, а не удлинителем. Что радует, шина заземления расположена так, что ни она, ни ее «рога» в розетке, ни основные шины не продавятся, как бывает в некоторых устройствах. Одно это уже является плюсом. В качестве крепления силовых проводов выбрана пайка, что некоторые сочтут минусом. Например, в чем-то схожем Orico HPC-8A5U-V1-EU, риск замкнуть их гораздо выше, хоть и разница в цене отличается примерно в три раза.

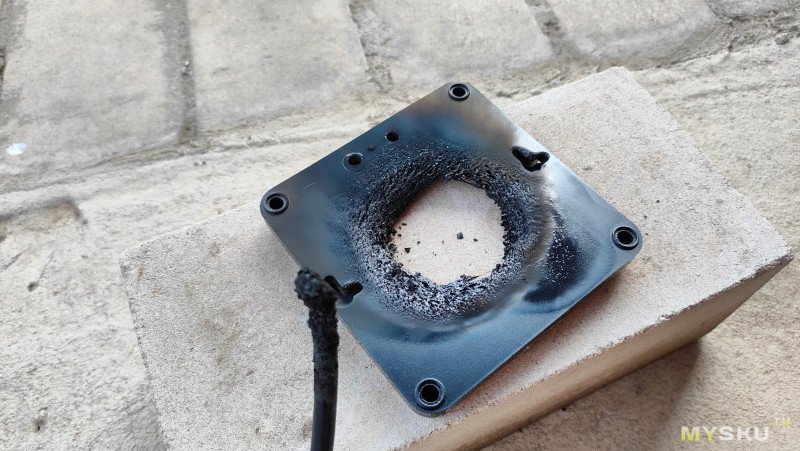

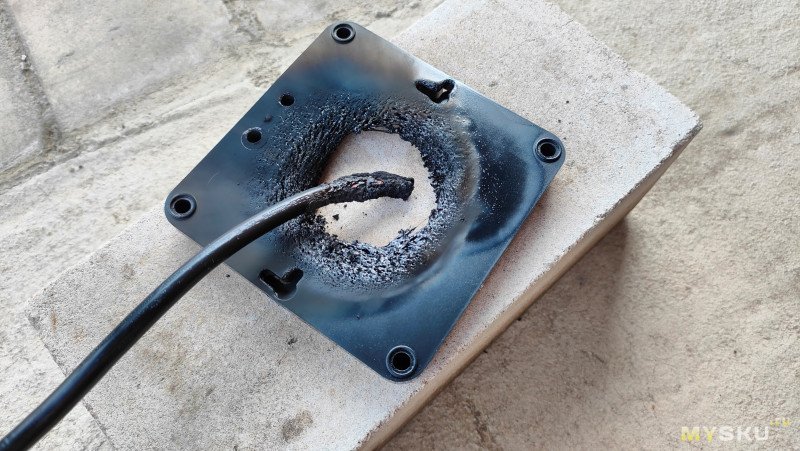

По-хорошему у любого электроприбора, что корпус, что материал кабеля должны быть негорючие. Поэтому, я не собираю устройство выхожу на улицу и беру горелку.



Что кабель, что корпус, лишь пытались гореть под активным пламенем, как только я убирал горелку, все прекращалось. Так что, тест считаю пройденным.

Итог

Cablexpert PLT-4-C2U2-B-3 — простой сетевой фильтр с базовой защитой и базовой возможностью питания устройств по USB, который имеет «квадратное» расположение силовых розеток, что в некоторых случая удобно, либо просто компактнее. Радует то, что есть варистор и предохранитель, а также важно то, что основные питающие линии не соприкоснуться с заземлением, в то время, как бывают потенциально опасные варианты, например, как вышеупомянутый Orico, где со временем, можно просто продавить контактные группы.
