Тестер радиокомпонентов Fnirsi LCR-P1

LCR-P1 — универсальный тестер, который умеет изменять транзисторы, стабилитроны, диоды, резисторы, конденсаторы, индуктивности и дешифровать ИК-сигналы пультов по NEC-протоколу.

Характеристики

Что это такое: тестер радиоэлектронных компонентов
Экран: 1.44" цветной
Измерение:
Сопротивление: 0,01-50 МОм
Емкость конденсаторов: 25 пФ ~ 100 мФ
Индуктивность: 10uH-1000uH
Транзисторы: 10<β<600
Диоды: 0.01-4.5 V, 0,01-32 В
Аккумуляторы: 0.1-4.5 V
Полевые транзисторы: JFET, IGBT, MOSFET
ИК декодирование: инфракрасный код протокола NEC
Рабочая температура: 0 ~ 40 ℃
Источник питания: литиевая батарея 300 мАч
Зарядка: USB Type-C, 5 В/1 А
Экспорт данных: есть
Обновление прошивки: поддерживается
Размеры и вес: 87х71х28 мм, 80гр

Внешний вид

Прибор ожидаемо упакован в небольшую картонную коробку в фирменных чёрно-голубых цветах.


В комплекте, кроме прибора, прилагаются три провода, дополнительная съёмная площадка для измерения SMD-компонентов, USB-C кабель для зарядки АКБ и инструкция.

Провода не простые, а с подпружиненным крючковым зацепом для радиодеталей со специфическими выводами.

Платформа для SMD-компонентов оснащена своеобразным ключом, неправильно установить её в прибор не получится. Сделаны в виде печатной платы с огромными полигонами, кое-где есть остатки флюса.


Дизайн у прибора современный и презентабельный, корпус выполнен из пластика. На лицевой стороне находится цветной дисплей, на котором будет выводиться информация об измерениях. Справа от дисплея — сдвижной переключатель режимов работы: измерение компонентов или IR-декодирование сигналов. Кнопка TEST собственно производит тест подключенного компонента. Кнопка Zener при нажатии светится красным цветом нужна для активации режима измерения стабилитронов.

Ниже находится ZIF-колодка с зажимом для установки радиодеталей перед тестированием. За россыпью отверстий справа внутри корпуса размещён ИК-приёмник для дешифровки ИК-сигналов пультов.

На одном из верхних углов корпуса — металлическое ушко для крепления темляка. На верхнем торце — порт USB-C для зарядки встроенного АКБ 300мАч и для синхронизации с ПК.

На обратной стороне корпуса четыре винта и инфо об электрических параметрах зарядки 5В/1А

Заодно можно разобрать корпус и посмотреть, что находится внутри. Электроника питается от литий-полимерного аккумулятора 300мАч. Соединения на шлейфах, однако на плате виден несмытый флюс. Наименование основного микроконтроллера засекречено, т.к. маркировка предусмотрительно зашлифована.

Прошивка

Текущая версия прошивки на моём образце — 1.0.5.

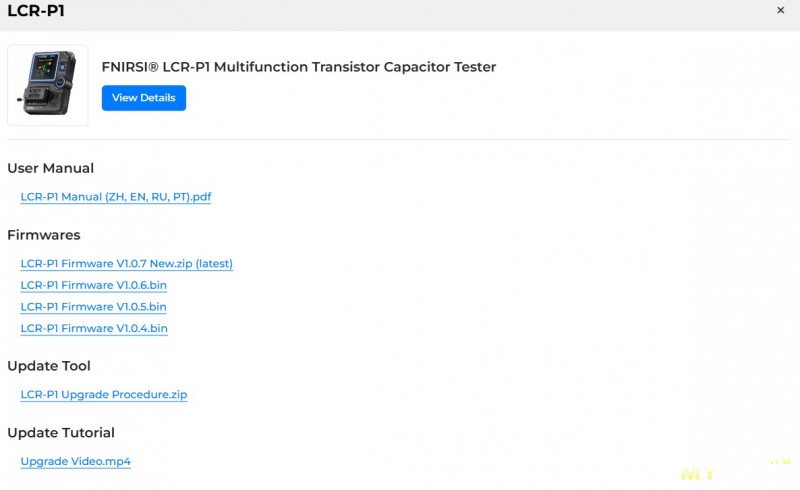

На официальном сайте уже выложили свежую прошивку. Надо качать и ставить.

В архиве находятся утилита и пара драйверов, которые предварительно надо тоже поставить.

Тестер при подключении к ПК должен определиться в диспетчере устройств, запоминаем порт.

А в самой утилите выбираем номер этого порта, указываем путь к файлу прошивки и обновляем.

Готово.

Тесты

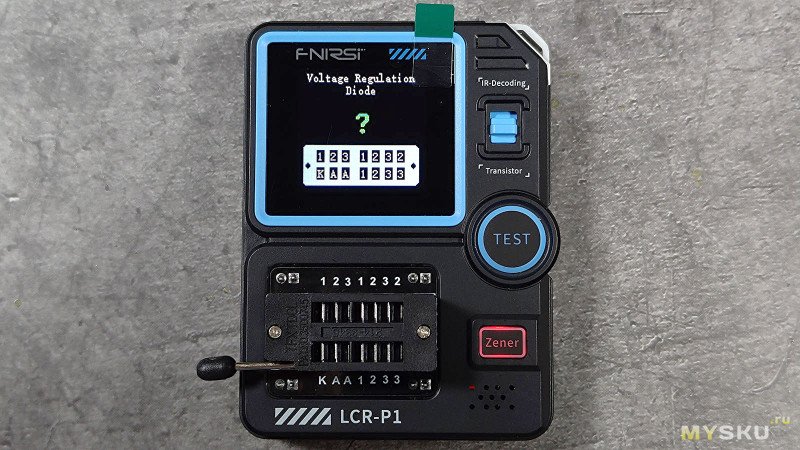

Начнём с режима проверки стабилитронов.

Перед этим нажмём на клавишу Zenner, подав тем самым напряжение на контакты — это нижний левый угол колодки с подписанными контактами КАА (К — катод, А — аноды). Если замерить напряжение мультиметром, то сюда подаётся 47В. При неактивной кнопке, напряжение сюда не подаётся.


Стабилитрон 16В.
При правильном подключении выдаёт результаты измерения. При смене полярности на экране появляется надпись Reverse. Предел измерения стабилитронов по инструкции — до 32В.


Стабилитрон 8В. Если его подключить к контактам наверху слева (1,2) согласно полярности, то теперь стабилитрон будет определяться, как диод, т.е. нужно знать изначально какой радиокомпонент предполагается тестировать.


Стабилитрон 32В.

Если взять диод и установить его в контакты, предназначенные для стабилитронов, то прибор выдаст ошибку.

Диод, установленный в контакты KA, измеряется корректно. Однако, при смене полярности измерение всё равно произойдёт и выдаст тот же результат. То есть если из-за плохого зрения не видно маркировки на диоде (светодиоде), то узнать где катод и анод не получится с помощью этого прибора.


Ещё пара диодов.


Тест светодиода. Как уже было сказано, светодиод можно ставить любой полярностью, тест всё равно пройдёт. Во время проверки светодиод несколько раз мигнёт.

PNP-транзистор TIP32C. Рядом для сравнения приложу показания с народного тестера LCR-T4.


PNP-транзистор KT835A

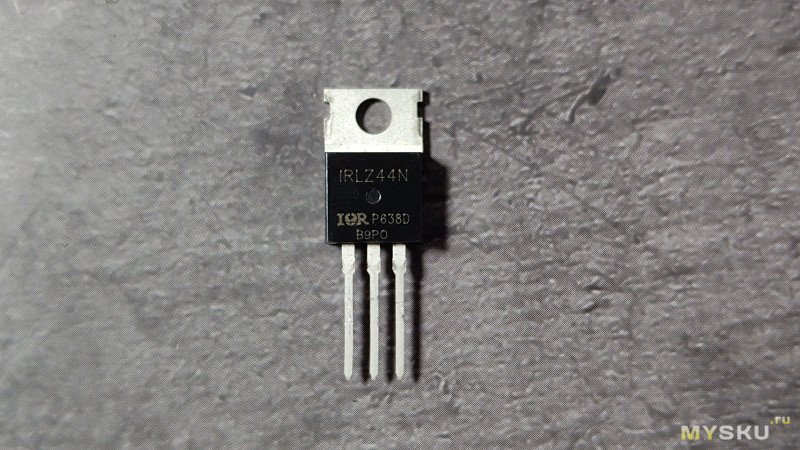

N-канальный мосфет IRLZ44N


NPN-транзистор КТ315Б


NPN-транзистор КТ361А


Проверим какой-нибудь SMD компонент, предварительно установив площадку.

NPN-транзистор MMBT3904

Металлоплёночные резисторы. Высокой точностью не обладают, но всё же.

10 Ом


1 кОм


100 кОм

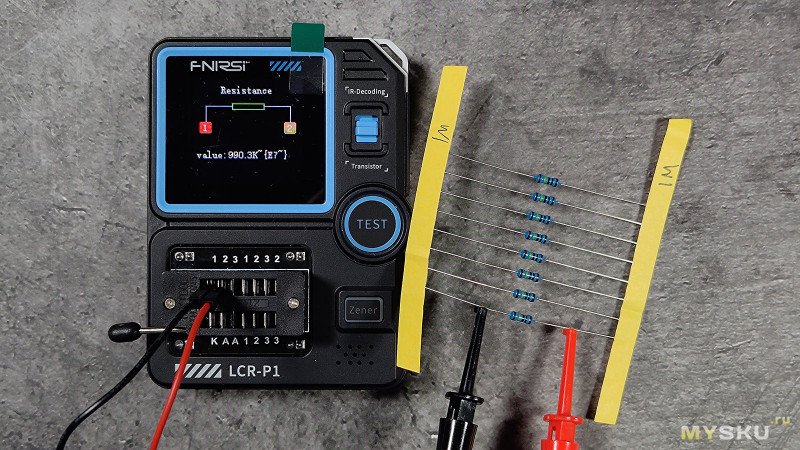

1 МОм


Конденсаторы прибор измеряет в диапазоне от 25пкФ до 100мкФ, согласно спецификациям.

Керамический 100 нФ

Электролит 22 мкФ, 63В

Электролит 1000 мкФ, 25В

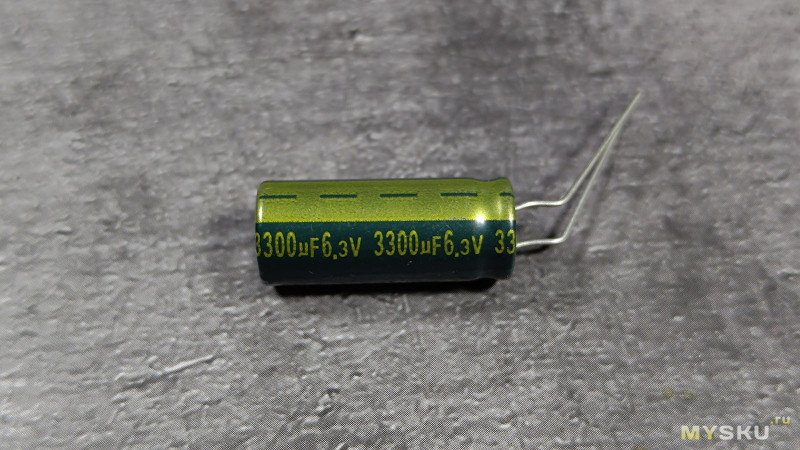

Электролит 3300 мкФ, 6.3В
Значительно завышает.

Плёночный 100 нФ

Диапазон замеров индуктивности от 10мкГ до 1000мкГ.
Даже что-то попалось под руку, измерим.

А вот катушку динамика прибор видит просто как сопротивление.

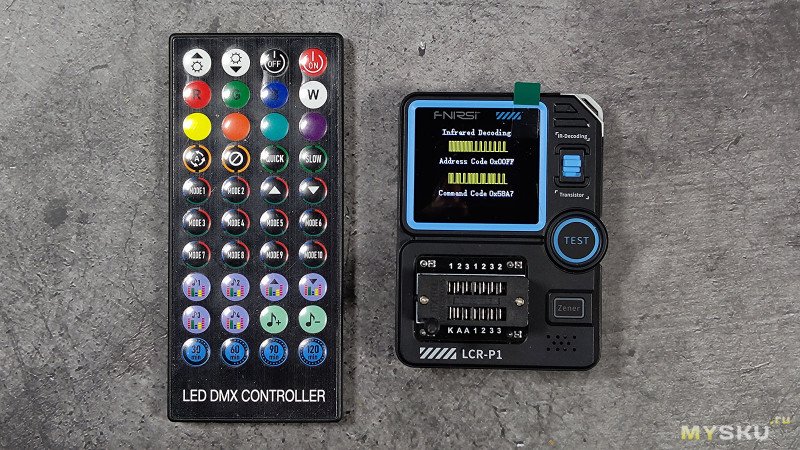

Напоследок декодируем сигнал с пульта. Считывает моментально и выводит код на экран, удобно для ардуинщиков, кто собирает свои проекты с использованием ИК-пультов.

Итоги

На текущий момент это самый современный тестер Fnirsi, который измеряет много чего, имеет гибкость по подключению к разным типам выводов радиокомпонентов. К основному минусу отнесу прохождение теста диодов при любой полярности — при этом на схеме на экране будет одно и тоже расположение анода и катода, т.е. если визуально по маркировке не получилось определить, то и прибор точно не подскажет — этот момент следует проработать в следующей прошивке. В остальном прибор сделан прилично и его не стыдно достать или вручить как подарок радиолюбителю.

плюсы:

— современный внешний вид
— прошивки выходят регулярно
— удобство управления
— разные способы соединения с компонентами (сменные панели, провода в комплекте)

минусы:

— неудобный шрифт в интерфейсе прибора
— у диодов тест проходит при любой полярности
