Комбинированный прибор 3-в-1: Мультиметр с диском, Осциллограф, Генератор: FNIRSI DST-210

Комбинированные приборы, сочетающие в себе функции мультиметра, осциллографа и генератора частот, быстро завоевали народное признание, они удобны и не нужно таскать при себе 3 отдельных устройства, ведь при быстрой диагностике в полях важна мобильность. Поэтому производители, в частности синий бренд Fnirsi, решили заполонить рынок разными моделями комбайнов. Сначала это были кнопочные девайсы. Потом внезапно вспомнили про староверов культа дисковых селекторов, сделали и для них, но с классическим селектором. Так и появились модели DST-201/210. В обзоре будет рассмотрена 210-я модель, вдобавок сравним с вдвое более дорогой моделью комбайна Alientek DM40C.

ХАРАКТЕРИСТИКИ	ОБЩИЕ
Дисплей	2.8" (240х320) TFT
Отсчётов	19999
Габариты, вес	177.5×87.5×34.5 мм, 300гр
Аккумулятор	3000мАч
Время работы	до 6ч в режиме измерений
Время зарядки	около 5ч
Порт зарядки	USB-C
Измерение температуры	-55~1300℃ (точность ±2.5%+5)
ХАРАКТЕРИСТИКИ	ОСФИЛЛОГРАФ
Частота сэмплирования	48 MS/s (в модели DST-201 — 5 MS/s)
Полоса пропускания	10 МГц (в модели DST-201 — 1 МГц)
Диапазон развёртки по времени	50 нс ~ 20 с
Вертикальная чувствительность	10mV/div-10V/div (x1)
Максимальный потолок напряжения	± 400 В (x10)
Тип триггера	AUTO / Normal / Single
Фронт триггера	нарастающий, спадающий
Возможность делать скриншоты	да (нет)
ХАРАКТЕРИСТИКИ	ГЕНЕРАТОР СИГНАЛОВ
Количество форм сигналов	13
Диапазон частот	0-50 кГц
Диапазон амплитуды	0-3 В
Скважность	0-100%
ХАРАКТЕРИСТИКИ	МУЛЬТИМЕТР
DC напряжение	до 1000В (точность ±0.5%+3)
AC напряжение	до 750В (точность ±1.0%+3)
AC/DC ток	до 10А (точность ±1.2(1.5)%+3)
Сопротивление	до 20 МОм (точность ±0.5%+3), до 2 кОм (точность ±2.0%+3)
Ёмкость	до 1000 мкФ (точность ±2.0%+5), до 100 мФ (точность ±2.0%+5)

Внешний вид
Прибор поставляется в коробке знакомого фнирсевского оформления. На обратной стороне напечатаны основные характеристики. Сбоку маркером отмечен, какая именно модель на руках.


В комплект поставки входит:

— прибор DST-210
— щупы мультиметра
— щуп осциллографа 6100

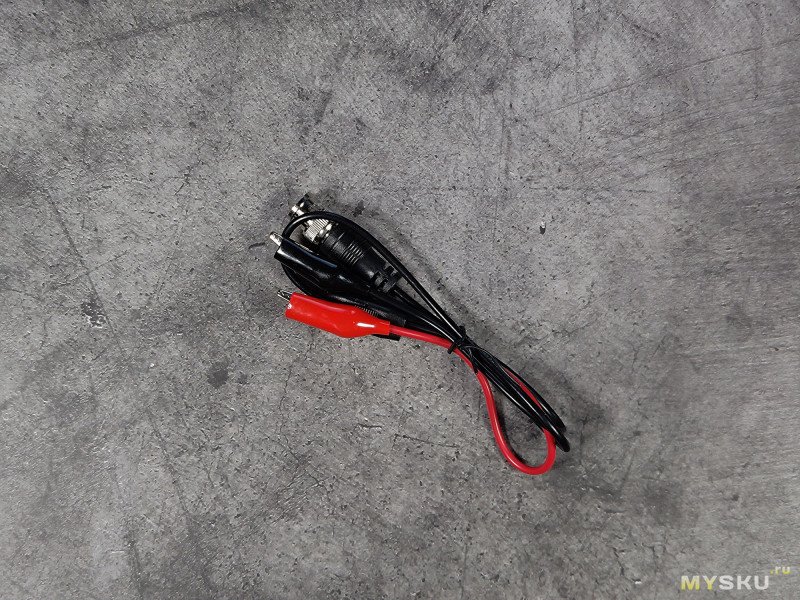

— крокодилы для генератора частот

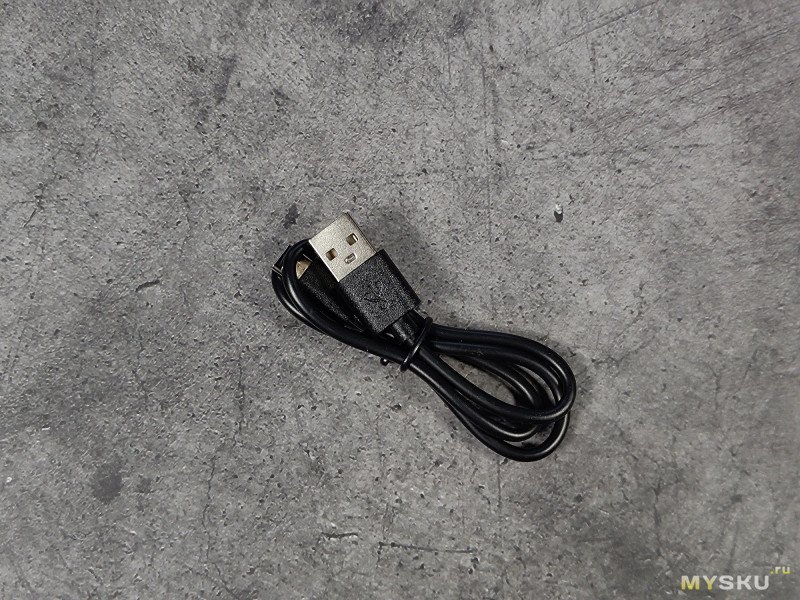

— USB-C кабель для зарядки

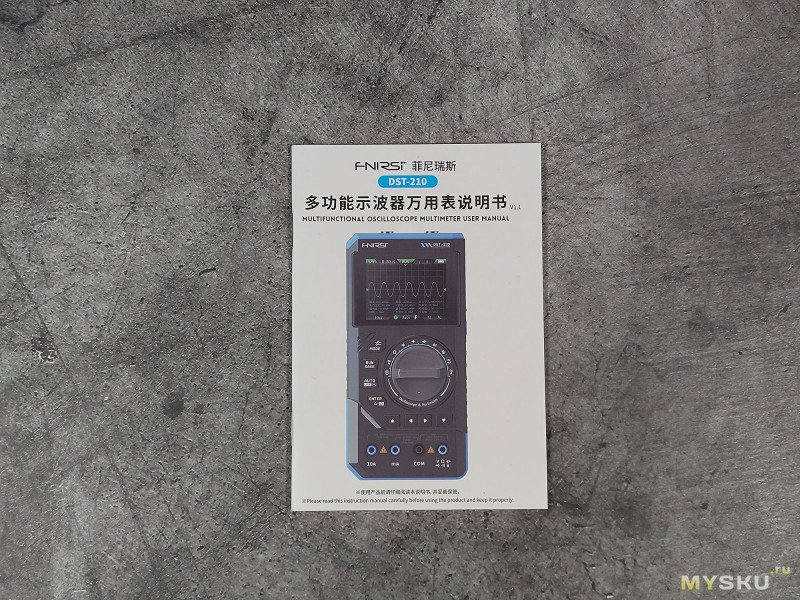

— инструкция

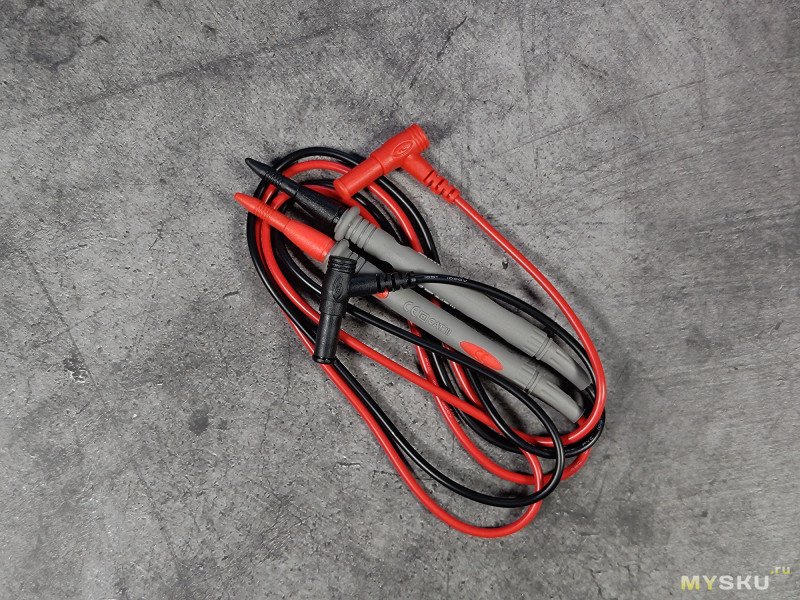

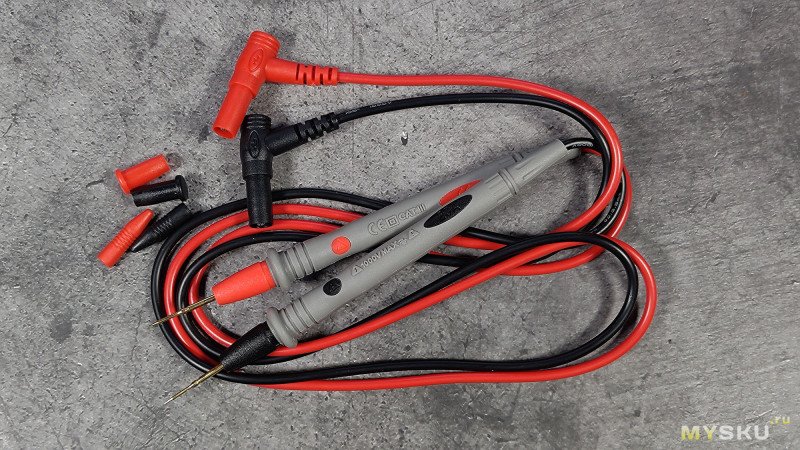

Щупы для мультиметра оснащены несъёмными позолоченными наконечниками, маркировка 1000В CATIII

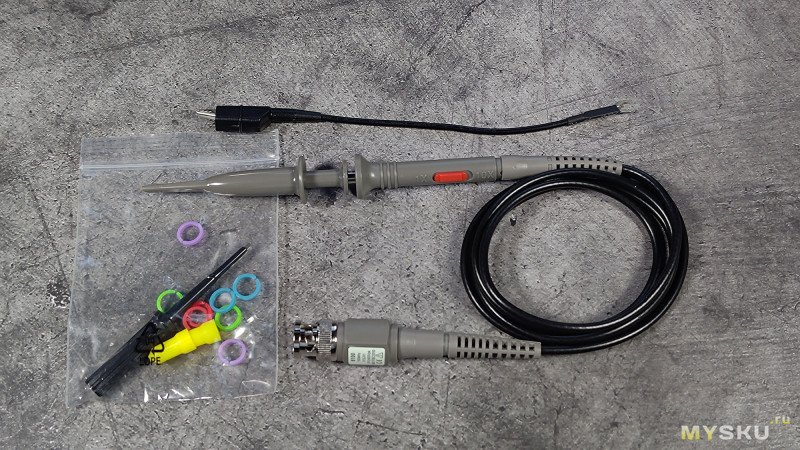

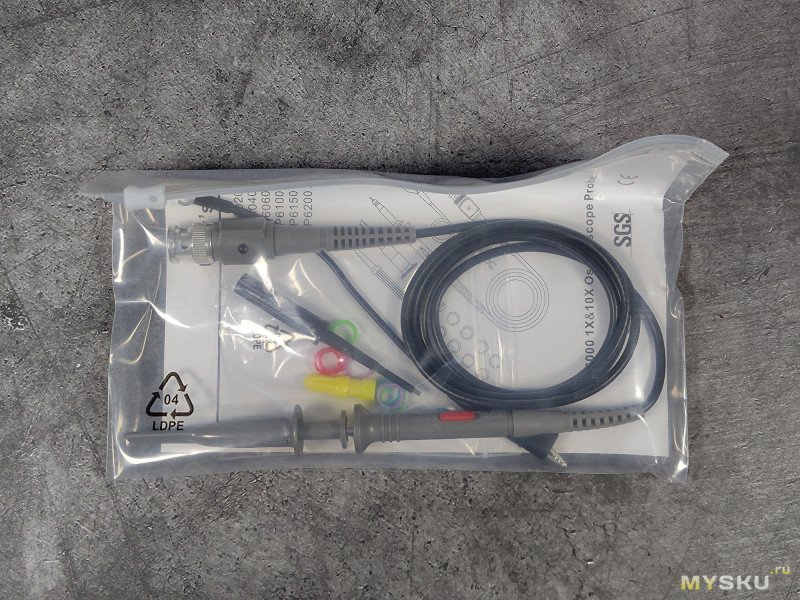

Щуп осциллографа модели 6100, есть делитель x1/x10, возможность калибровки, отвёртка, цветные кольца.

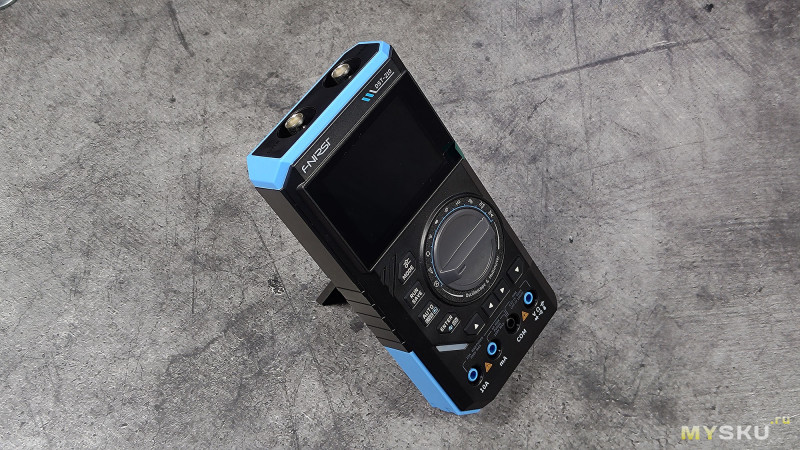

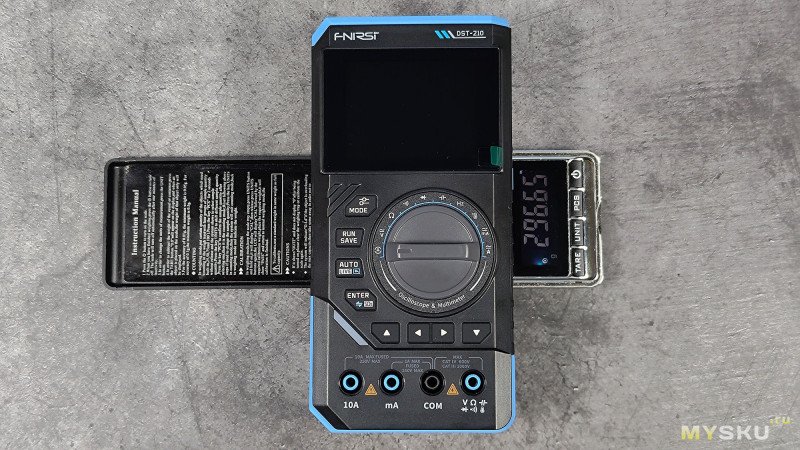

Прибор оснащён откидной ножкой, чтобы можно было его поставить на ровную поверхность.

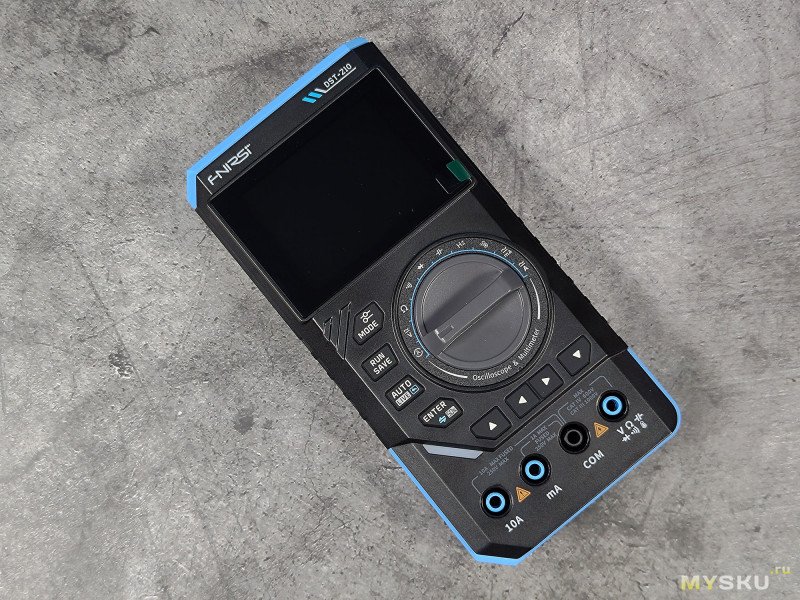

На лицевой стороне находится цветной дисплей 2.8" (240х320) TFT, ниже 8 резиновых кнопок, крутилка с фиксированными положениями, как в классических мультиметрах, ниже разъёмы для подключения щупов 4 штуки — COM, отдельный для токов до 1000мА, отдельный для токов до 10А, и разъём для всего остального.

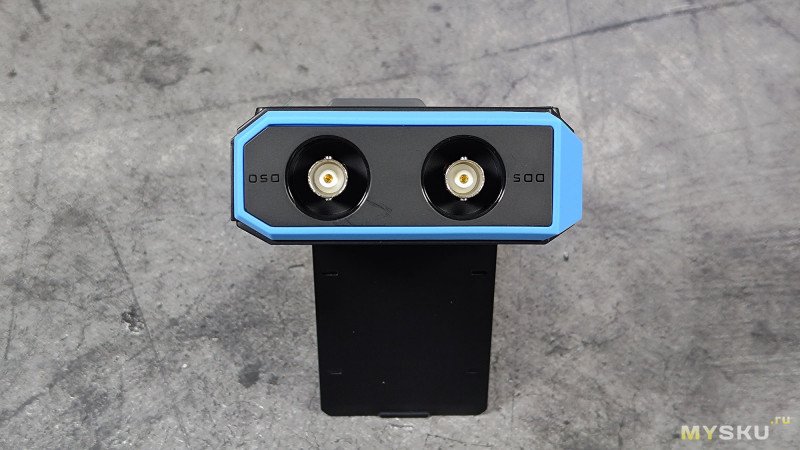

На верхнем торце находятся полноразмерные BNC разъёмы для подключения щупа осциллографа (1 канал) и выход от встроенного генератора частот.

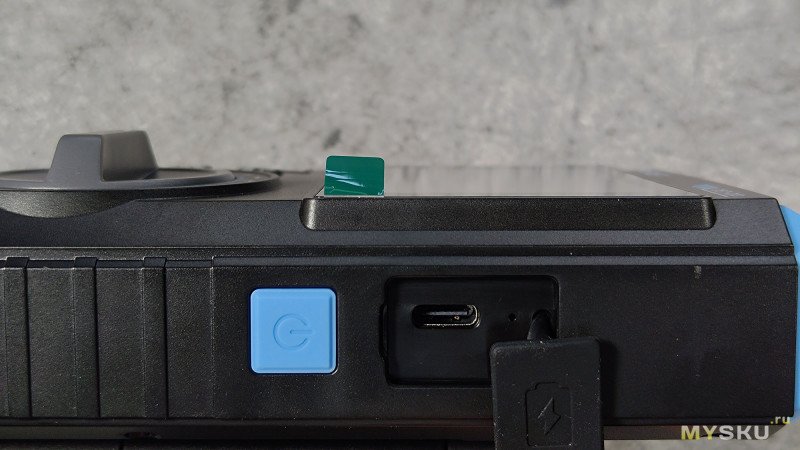

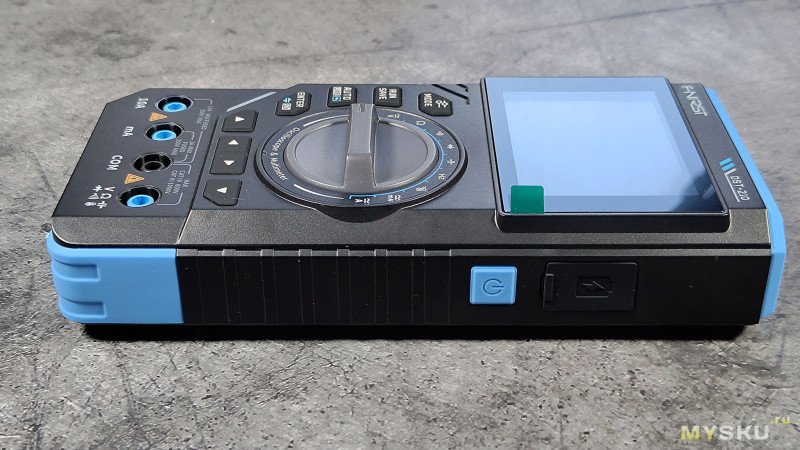

Кнопка включения устройства и USB-C разъём вынесены на правый торец устройства.

Меню и настройки

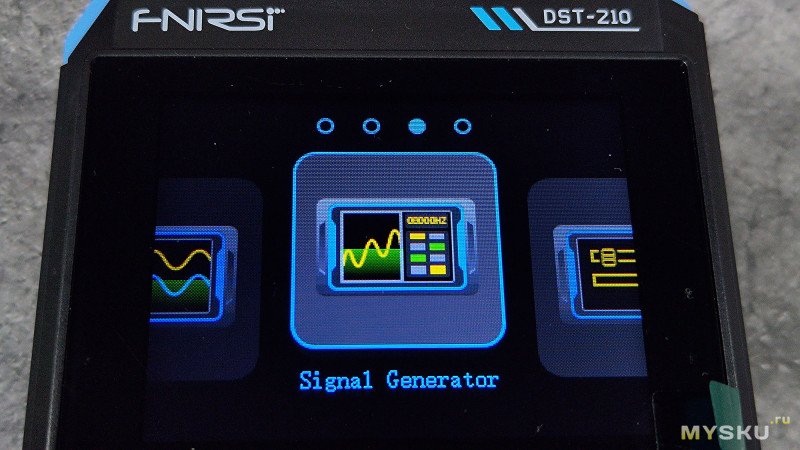

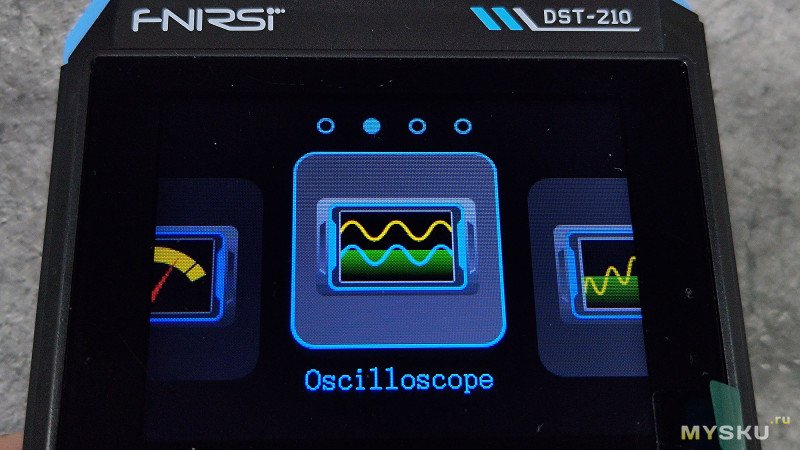

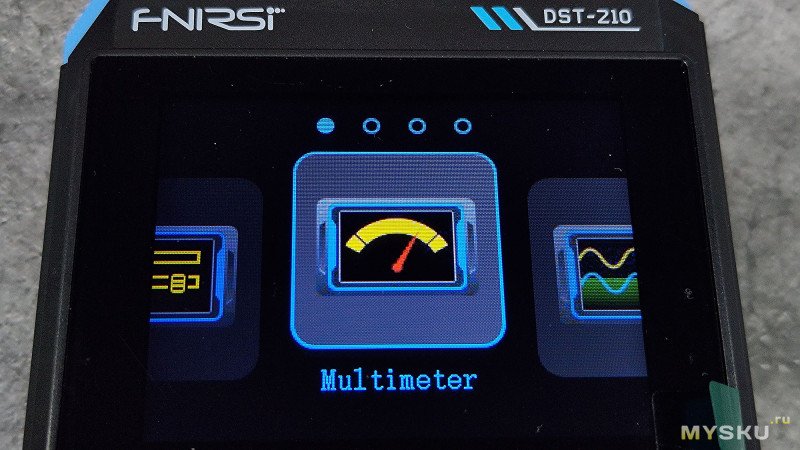

Сразу после включения устройства предлагается выбрать один из двух языков, среди которых не густо — английский или китайский. В глобальное меню выборки режима работы можно попасть по однократному нажатию кнопки вкл./выкл. Там кроется всего четыре опции:

— режим мультиметра
— режим осциллографа
— режим генератора
— общие настройки

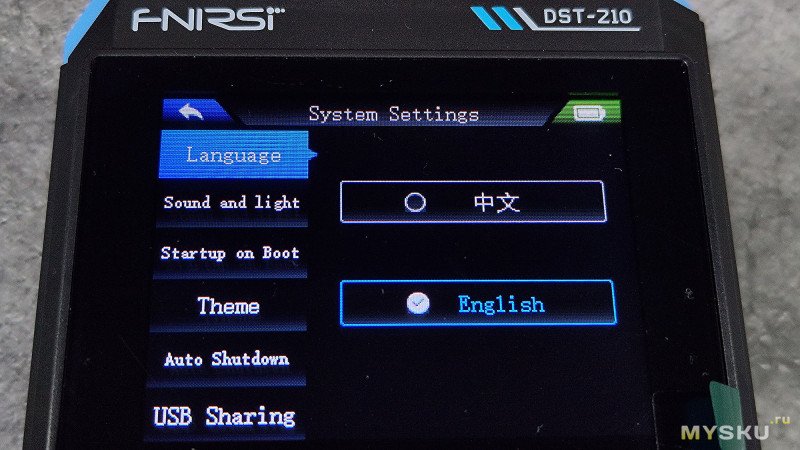

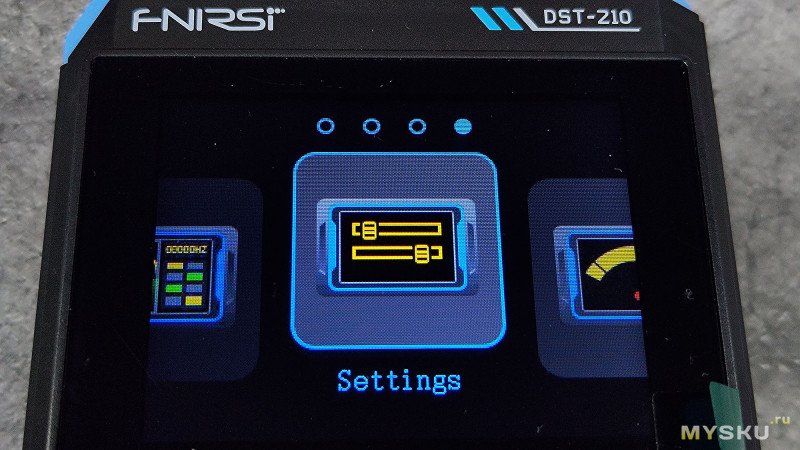

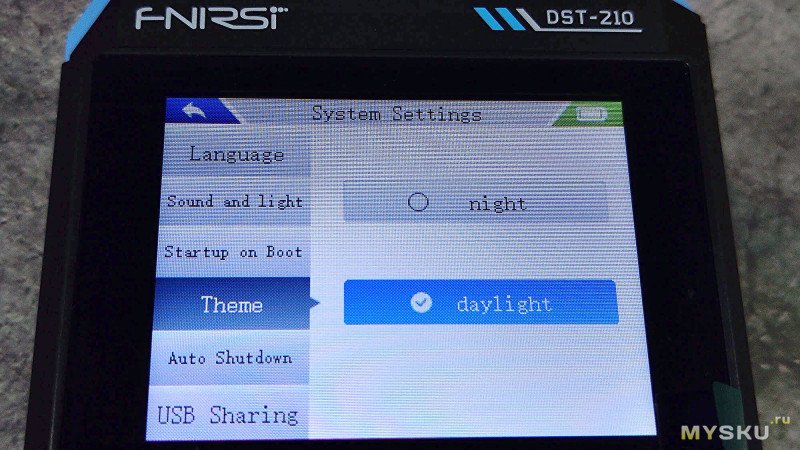

Зайдём пока в настройки. Здесь вкладки.

1) языки

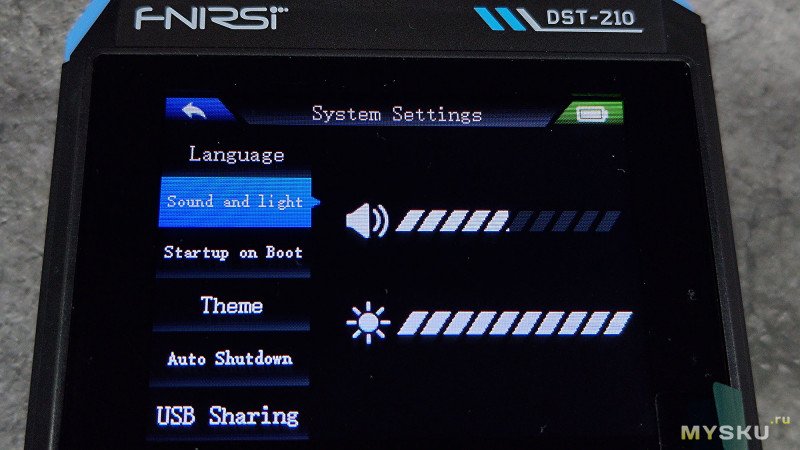

2) настройки яркости и громкости

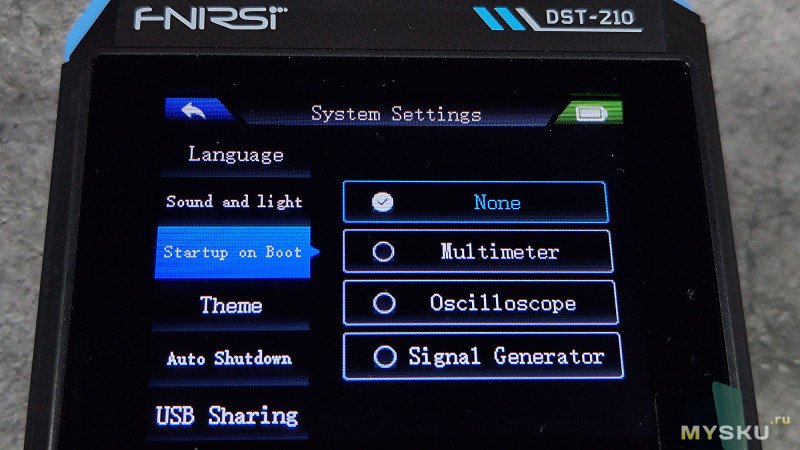

3) выбор автозагрузки минуя меню выбора
4) тема (тёмная, светлая)

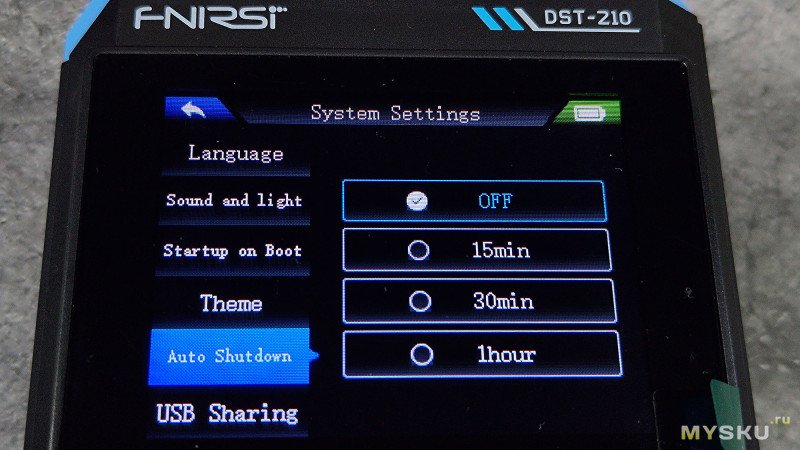

5) автовыключение (никогда, 15мин, 30мин, 60мин)

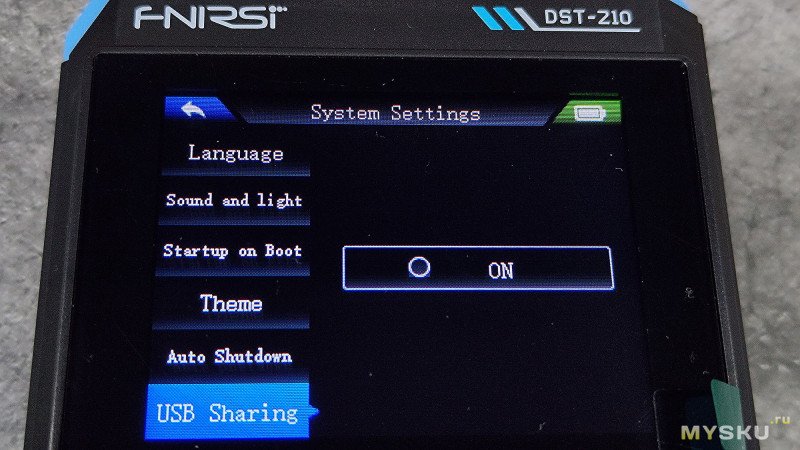

6) включить режим USB-диска

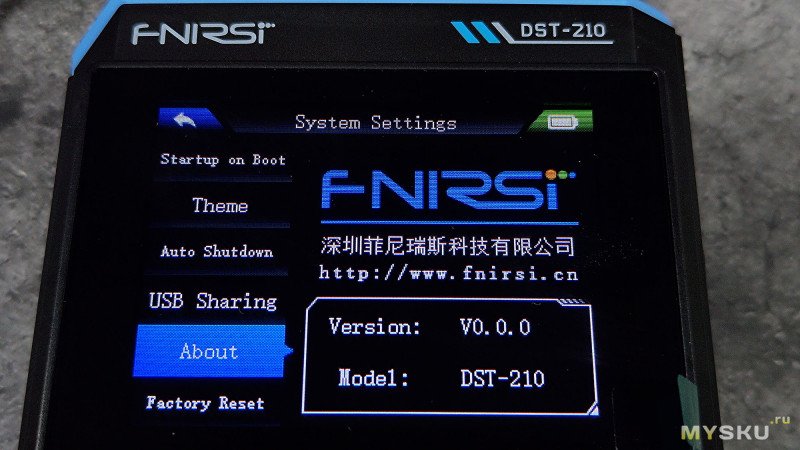

7) версия ПО (пока 0.0.0)

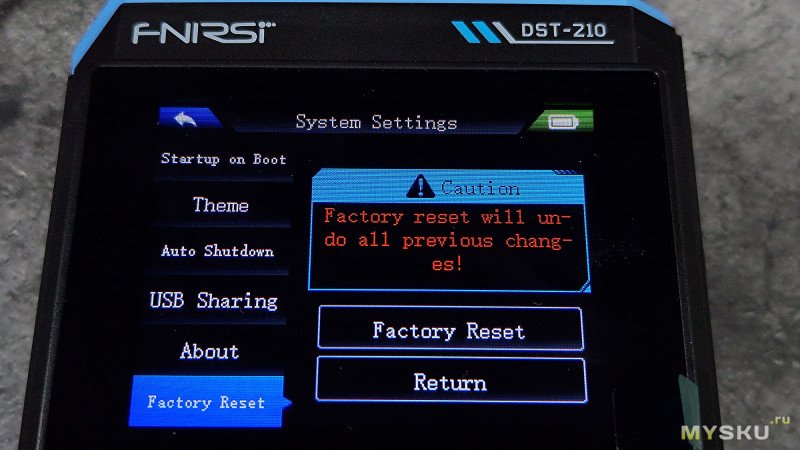

8) меню сброса настроек

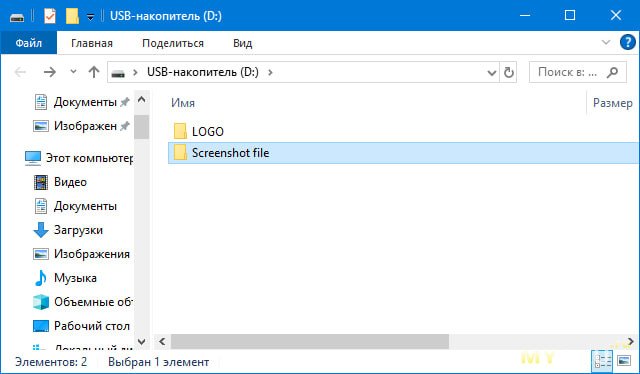

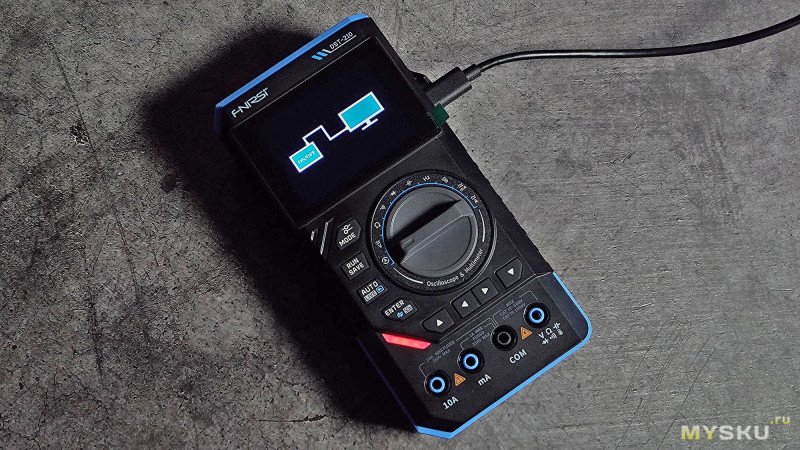

При подключении к USB-порту компьютера, определяется как USB-диск, для сброса скриншотов осциллографа или, судя по названию папки, изменения логотипа. Попутно происходит зарядка прибора, о чем сообщает красный светодиод. Захват скринов добавят потом.

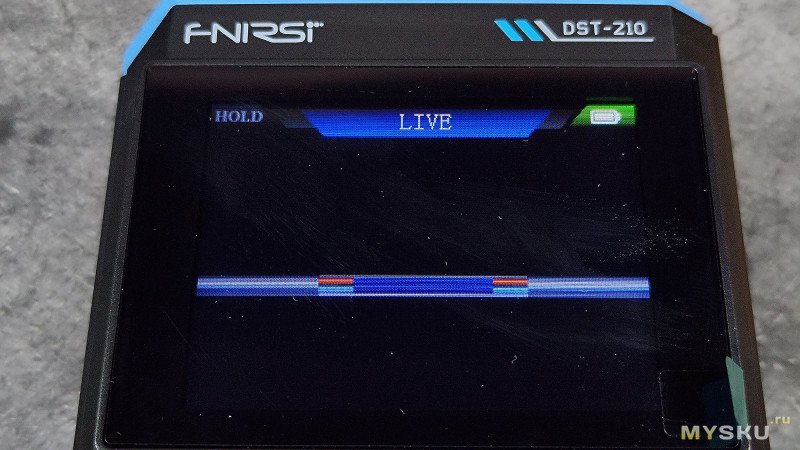

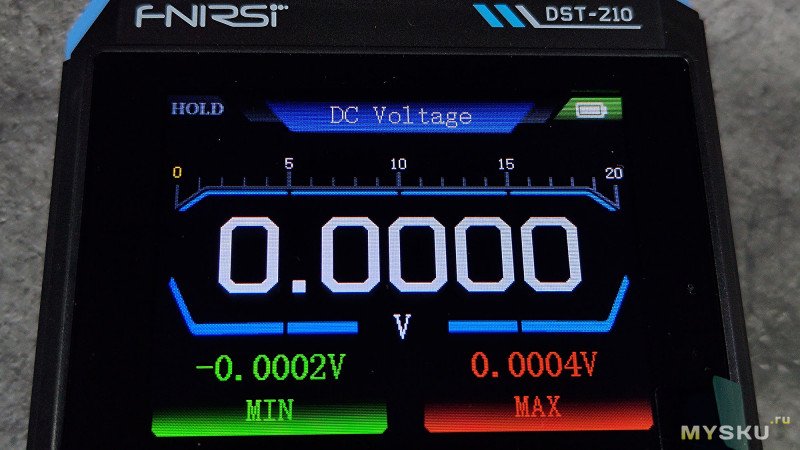

В режим мультиметра можно быстро попасть из любого другого режима, даже просто повернув диск. Для смены AC/DC нужно однократно нажать на кнопку Enter. Для попадания в графический режим удерживать MODE. Для включения функции определения фазы однократно нажать AUTO (LIVE). На экране внизу отображаются минимальный и максимальные значения измерения величин.

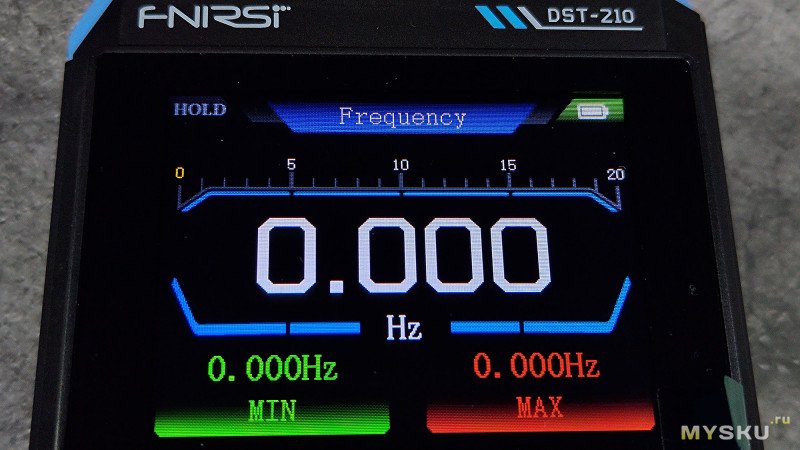

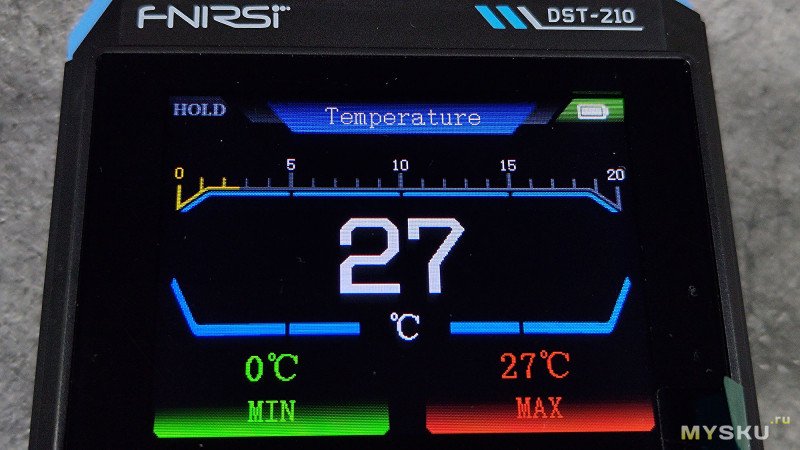

Далее измерение сопротивления, прозвонка, тест диодов, измерение ёмкости конденсаторов, частота, температура (ед. измерения можно переключить °C/°F).

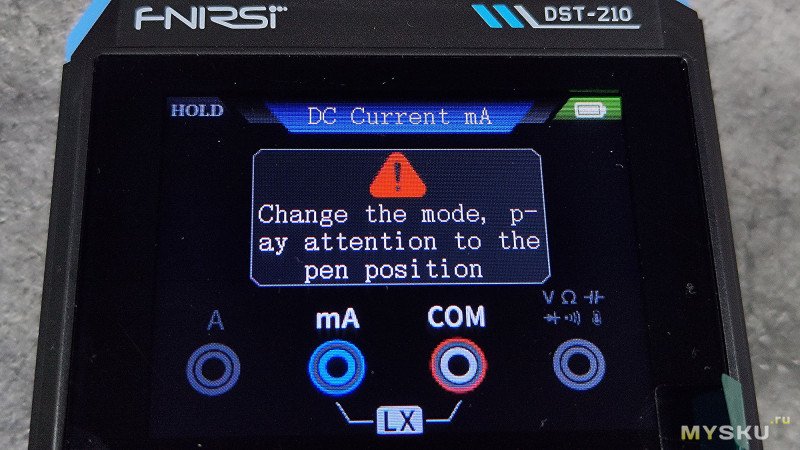

При переключении в режимы измерения токов на экране кратковременно появляется предупреждение.

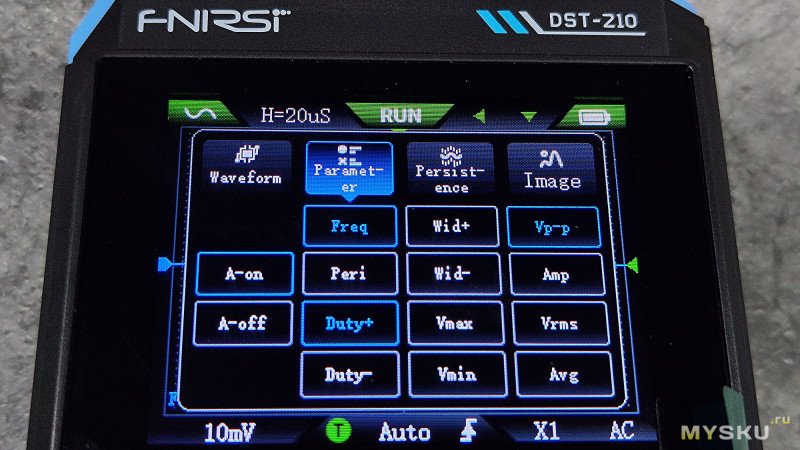

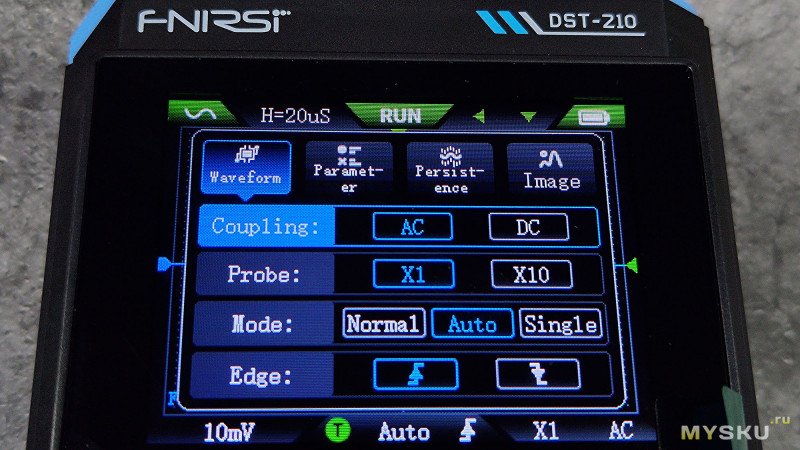

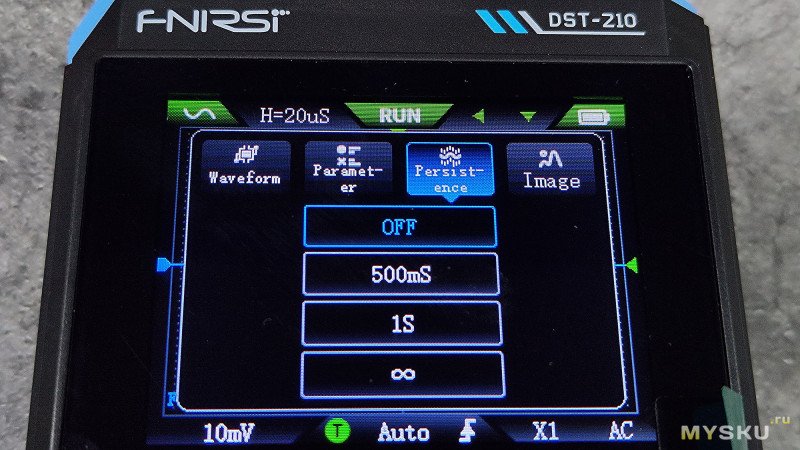

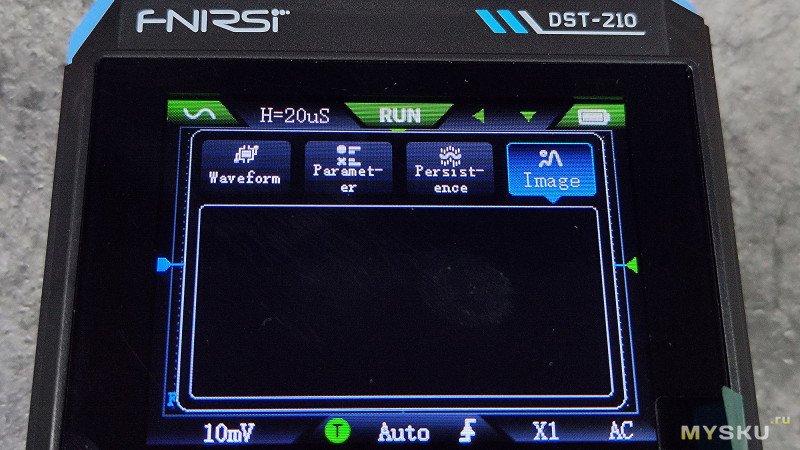

Меню осциллографа. Стандартное клетчатое окно. Развёртка по времени 50 нс ~ 20 с, от 10мВ до 10В (Х1), или до 400В (Х10). Триггеры Авто, нормальный, одиночный. Есть (нет) возможность делать скриншоты по долгому нажатию на клавишу SAVE. Сохраняет в BMP формате. Но делает это с ошибкой, нужно ждать новую прошивку.

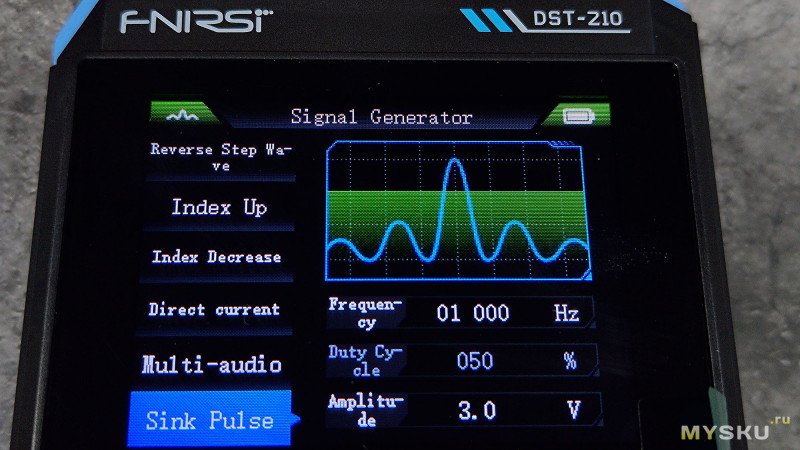

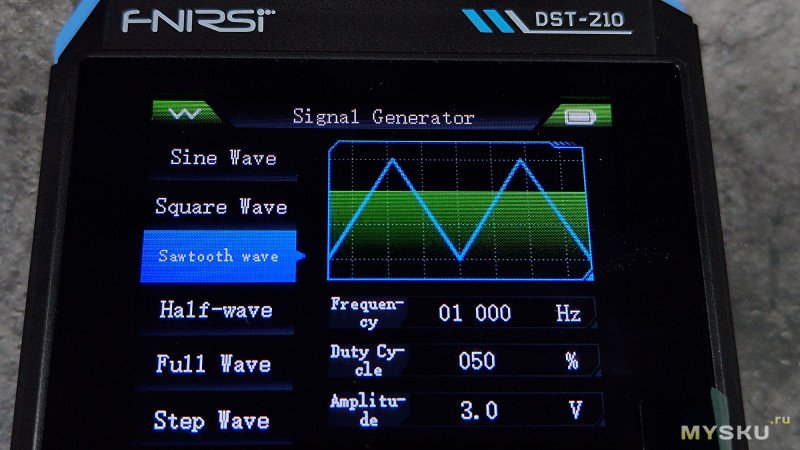

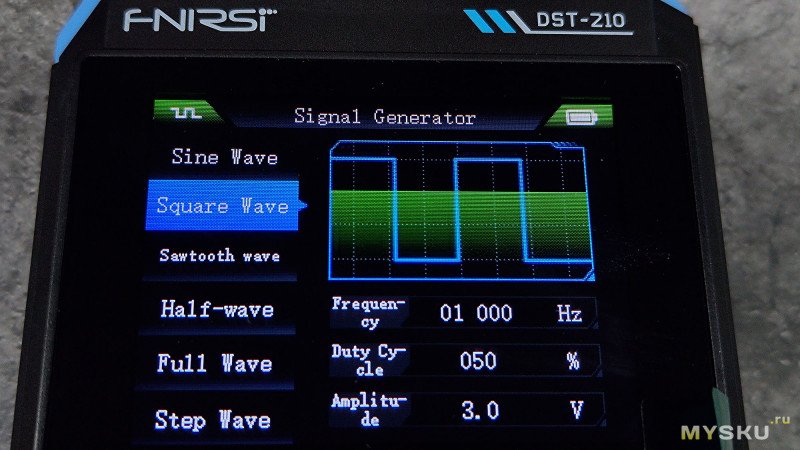

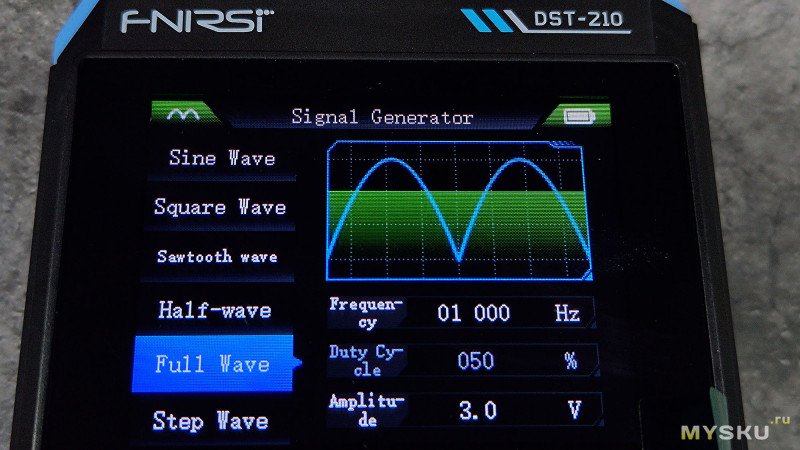

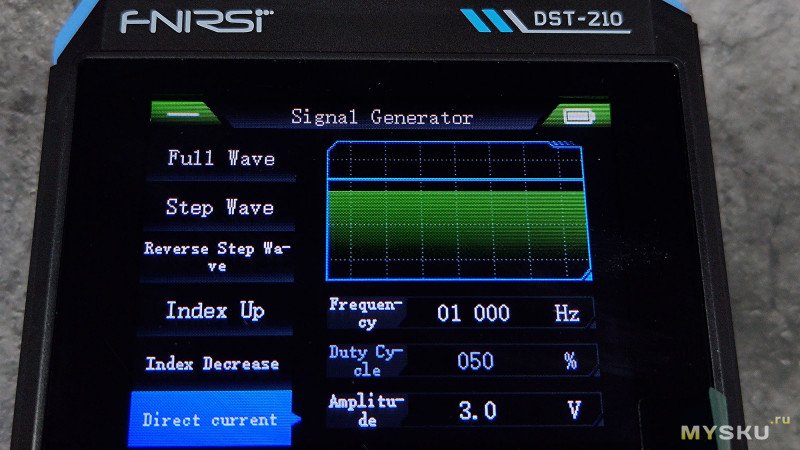

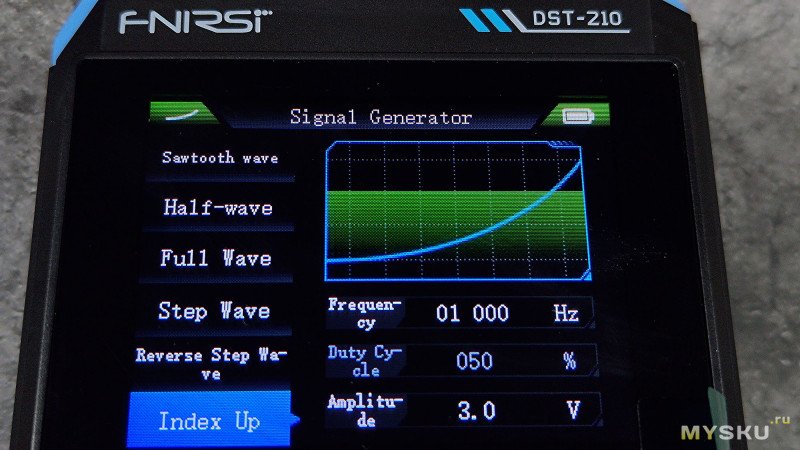

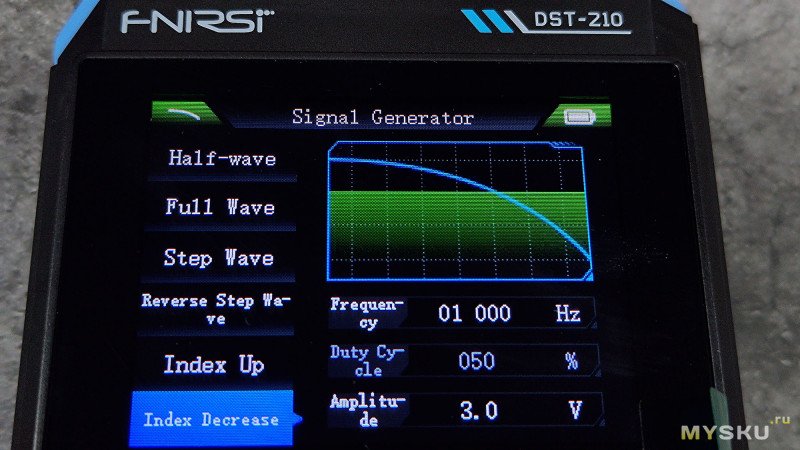

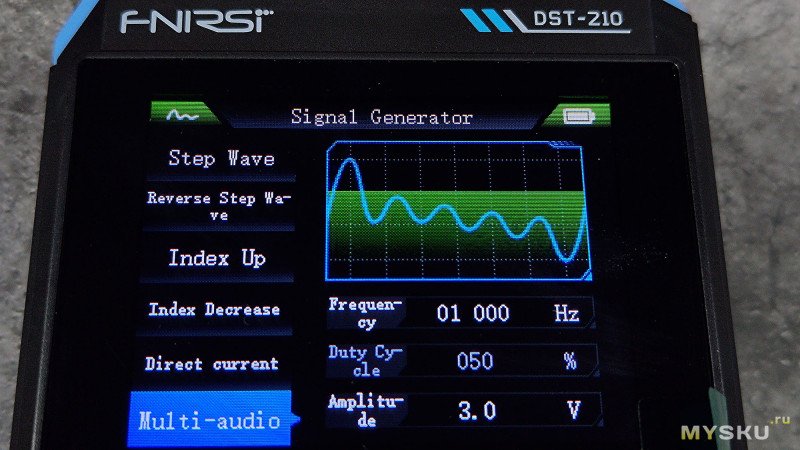

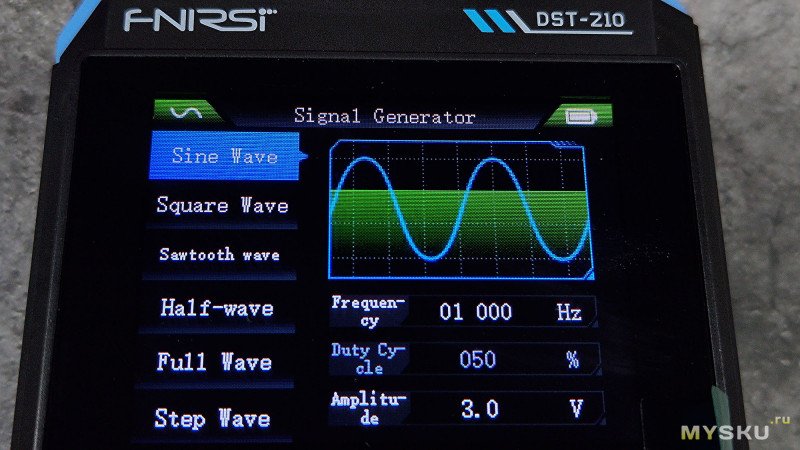

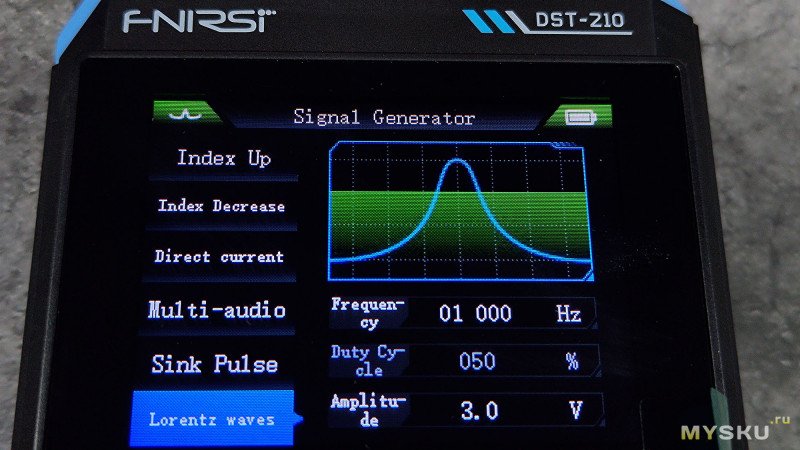

Генератор частот обладает набором из 13 форм сигналов, амплитуда до 3В, частота до 50кГц.


Тесты

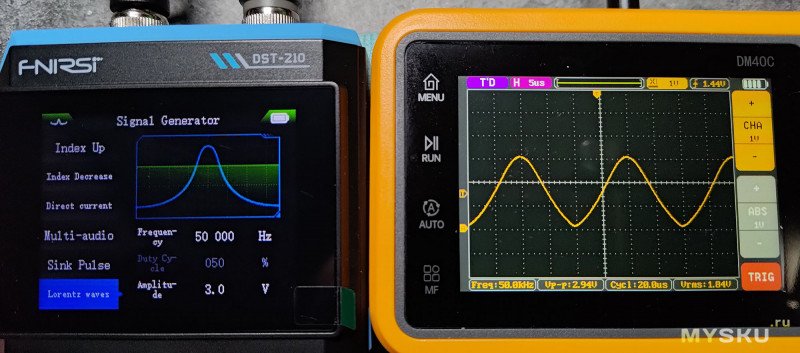

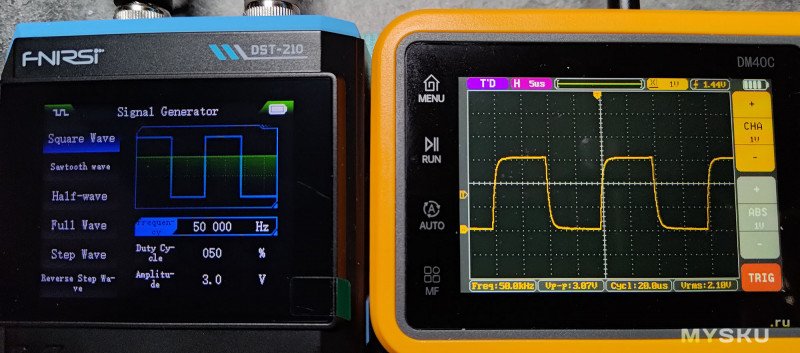

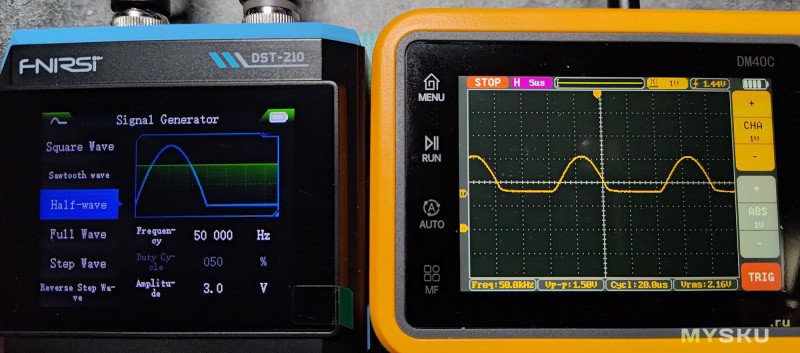

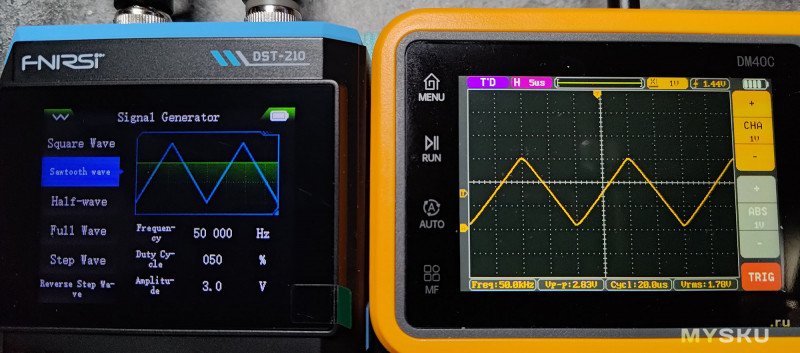

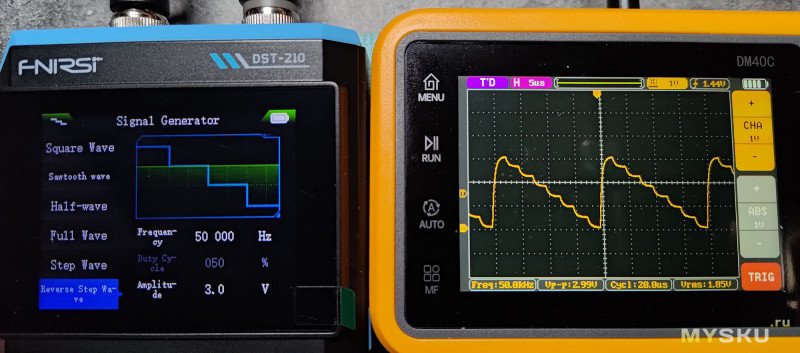

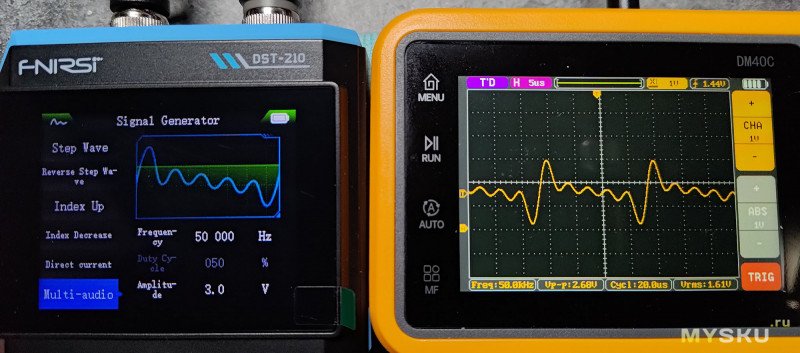

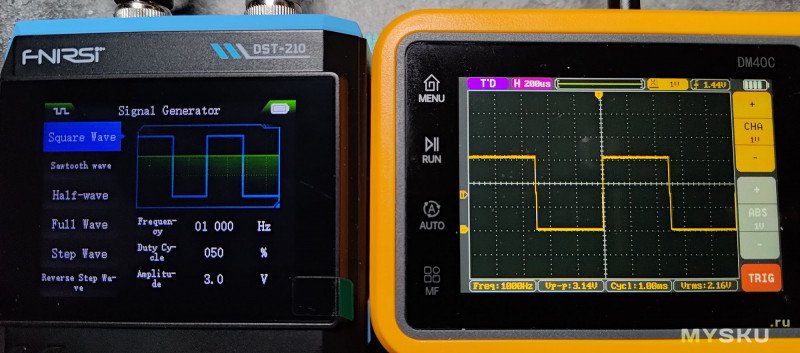

Начнём с проверки генератора сигналов и выведем разные формы на внешний осциллограф DM40C. Слева квадрат 1кГц, справа 50кГц (форма становится искажённой).

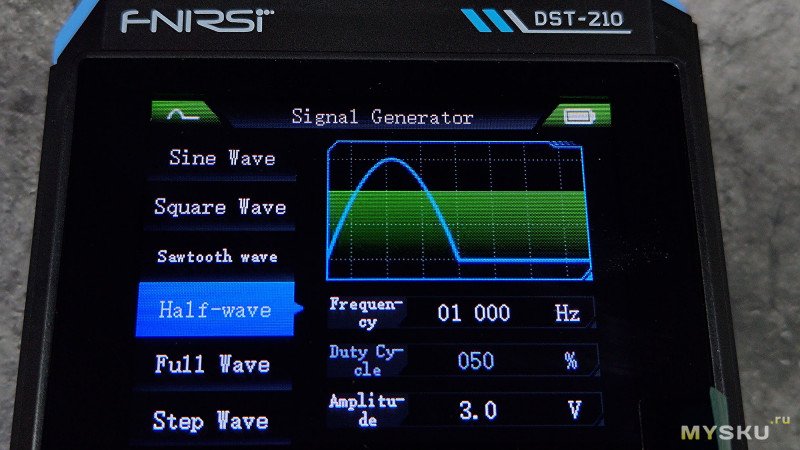

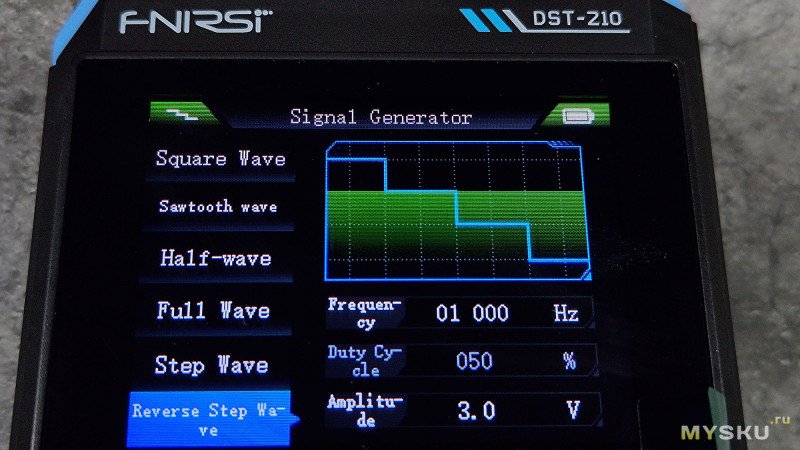

Другие формы сигнала на 50кГц


Обнаружилась недоработка. При попытке вывести сигнал со встроенного генератора на осциллограф частота сбрасывается до 1кГц. Похожий косяк присутствовал в карманном осциллографе DSO510.

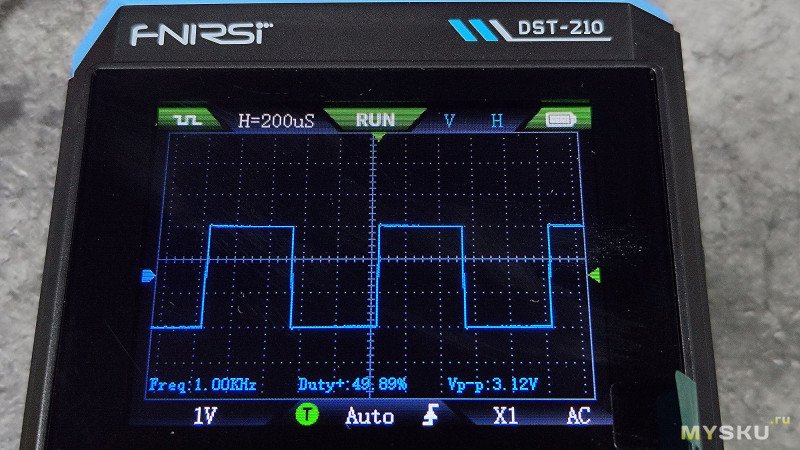

Осциллограф DST-210. Заявлено поддержка полосы в 10МГц, частота сэмплирования 48 MS/s. Сигналы буду выводить с DM40C. Щупы использую комплектные, потому они могут вносить свои искажения.

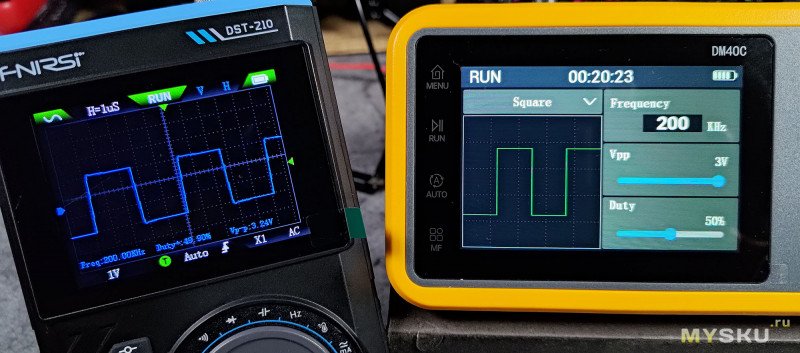

200 кГц.

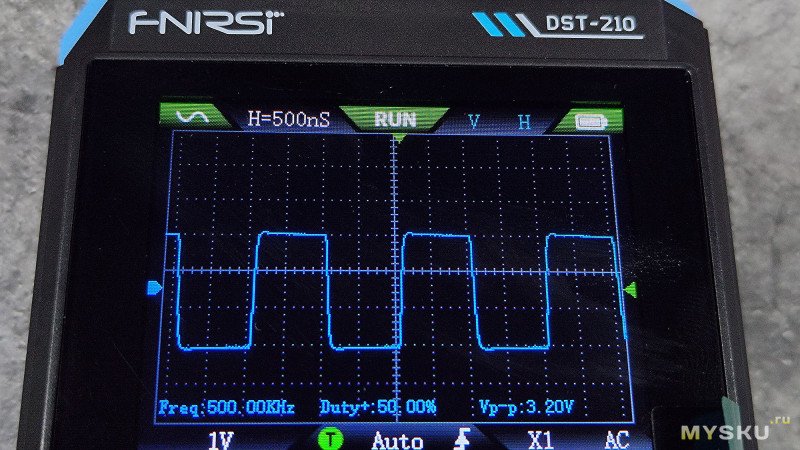

500 кГц.

1 МГц. Условно до 1МГц сигнал чёткий, но начиная с этой частоты начинает появляться заметная деградация формы сигнала.

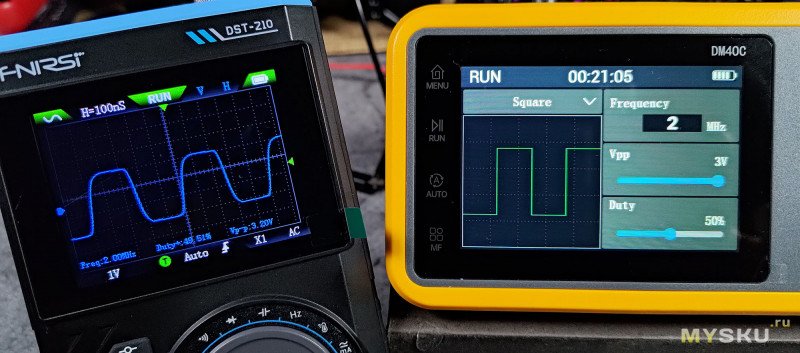

2 МГц.

На 5 МГц квадрат становится синусом.

Мультиметр.

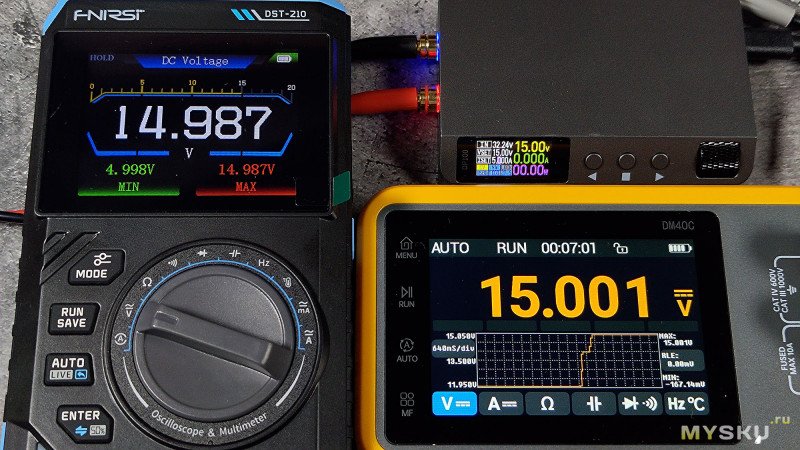

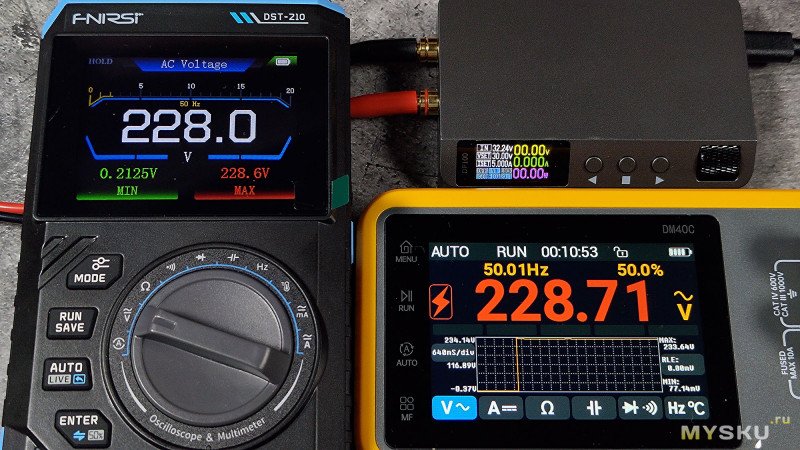

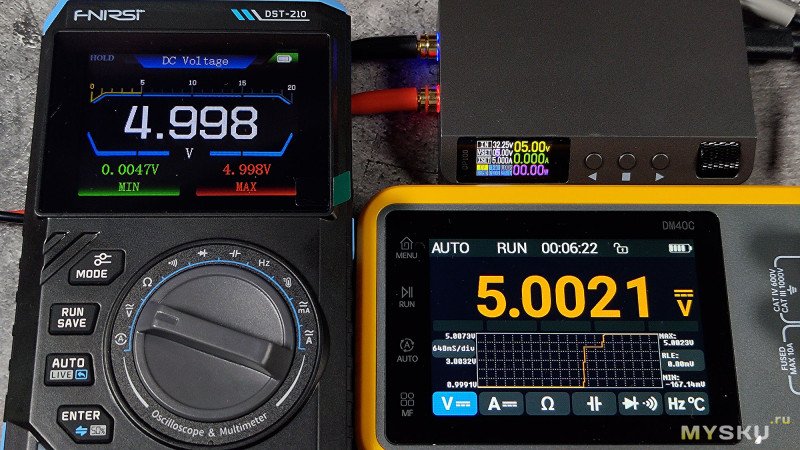

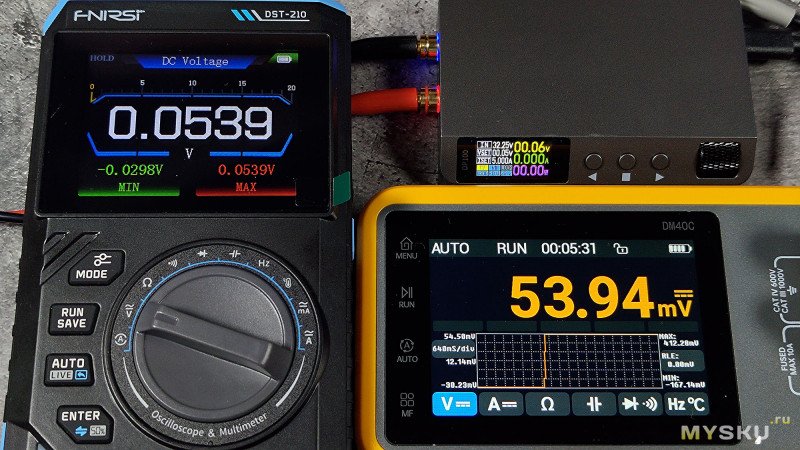

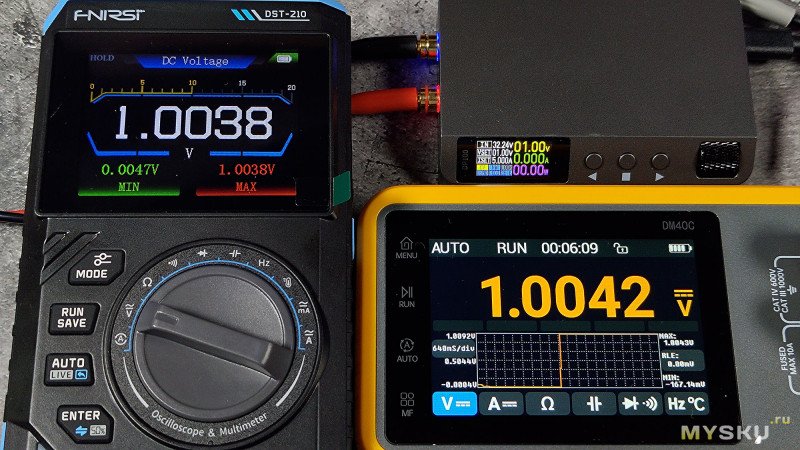

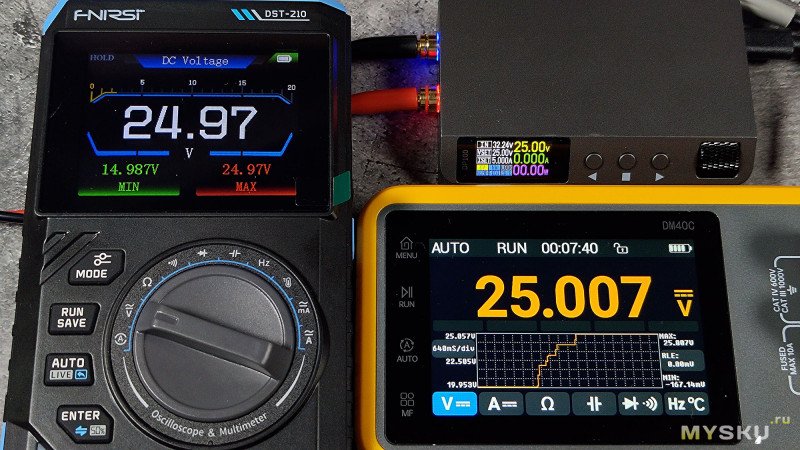

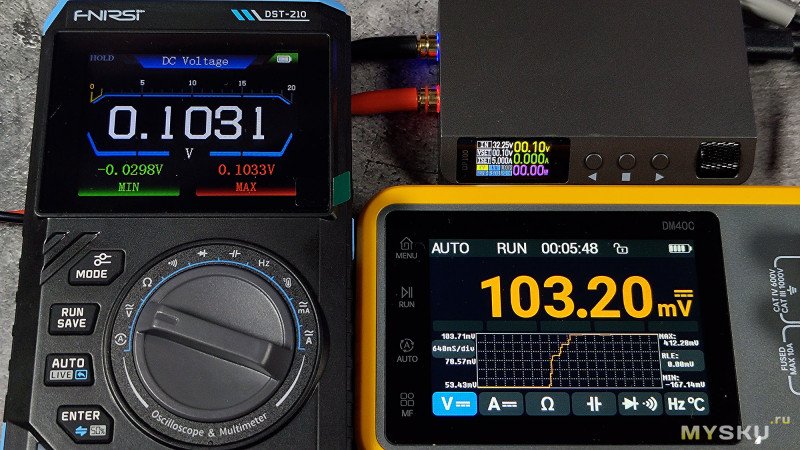

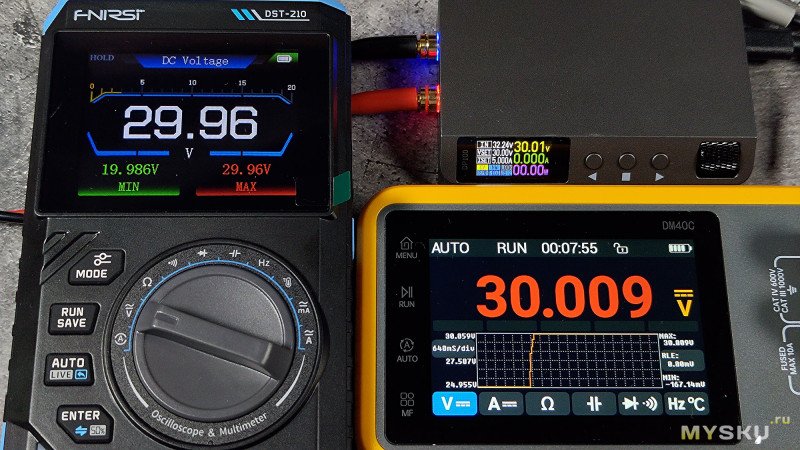

Селектор выставлен на измерении напряжения (AC/DC). Рядом для сравнения положил прибор DM40C. У DST-210 заявлена точность измерения постоянки ±0.5%+3, а у DM40C — ±0.03%+5d. Fnirsi чуть занижает измерения, но в целом неплохо.

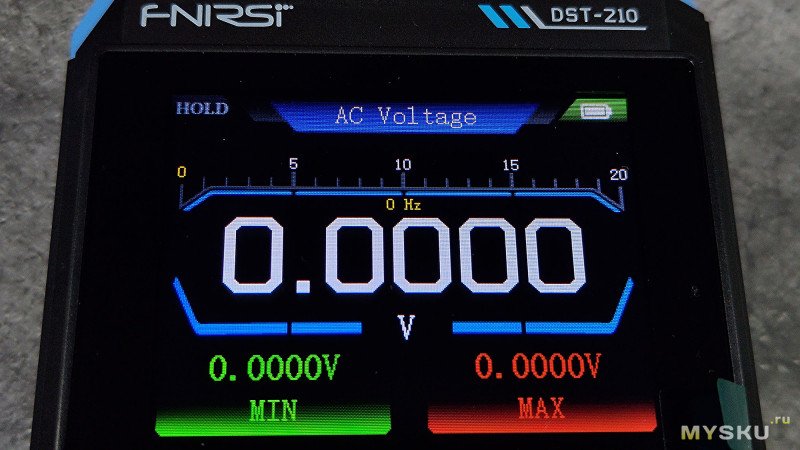

Переменное напряжение в розетке

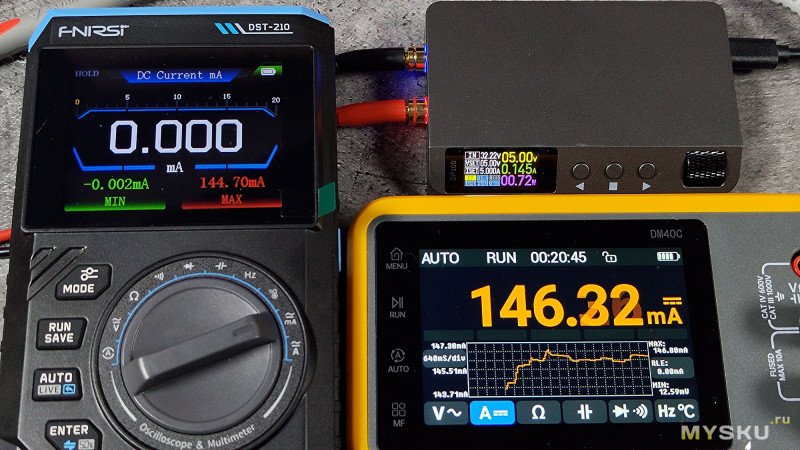

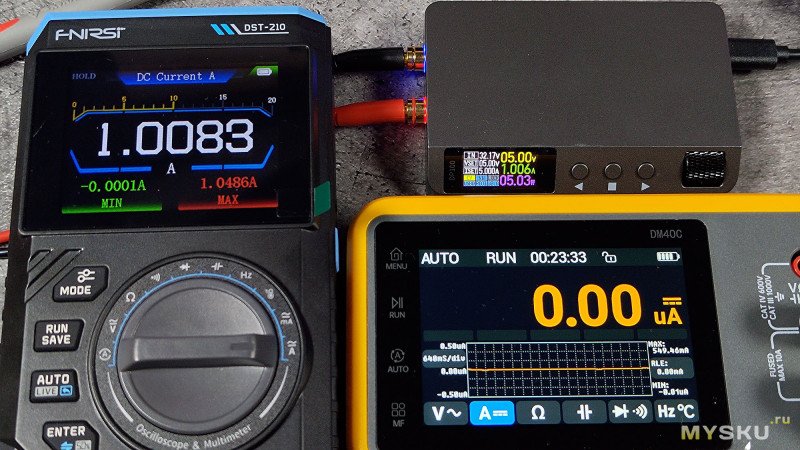

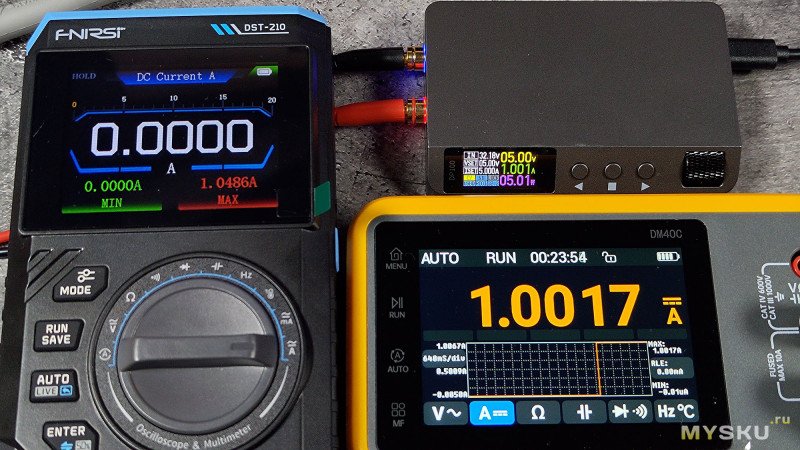

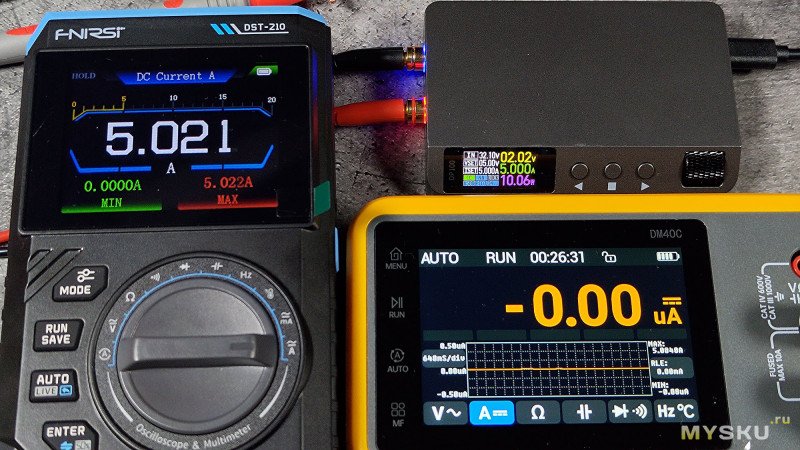

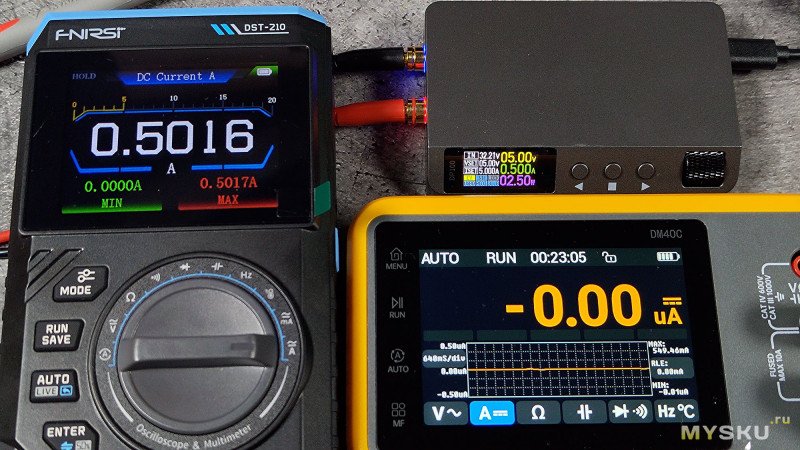

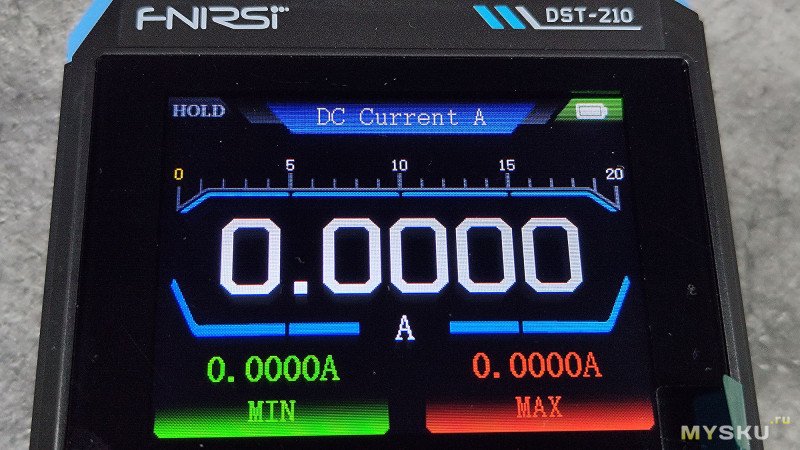

Постоянный ток.

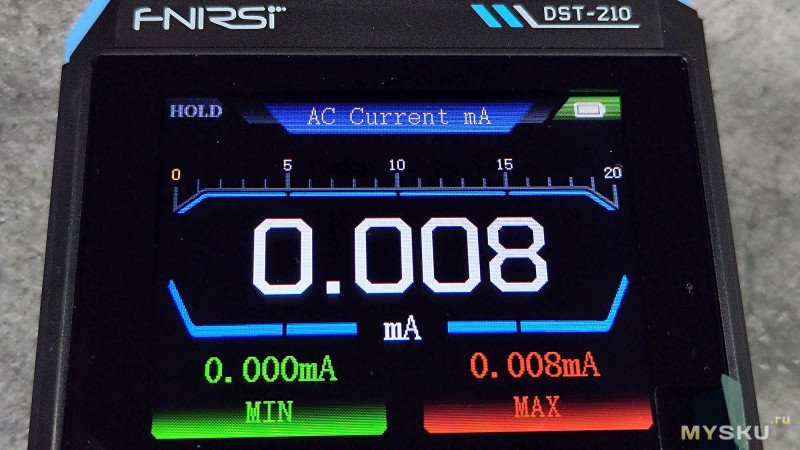

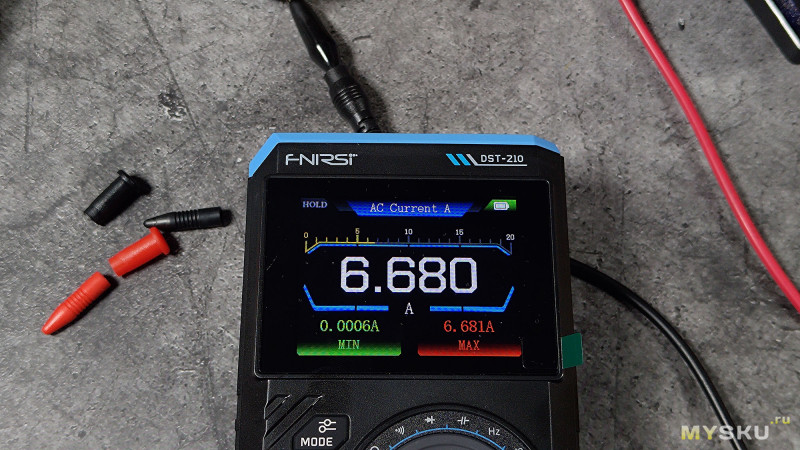

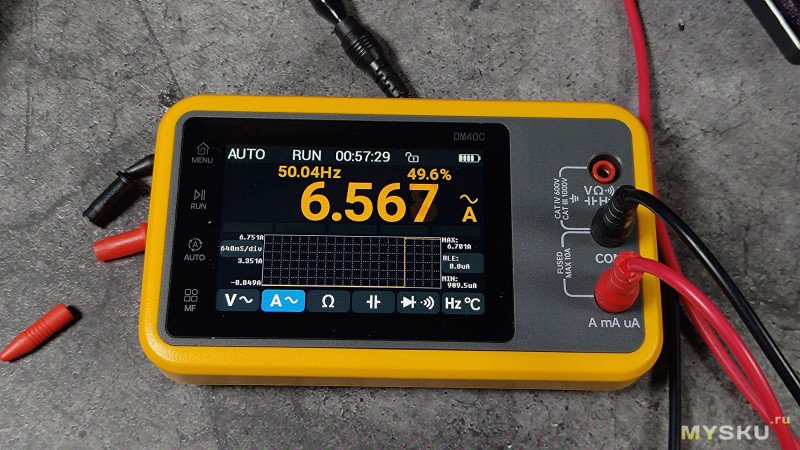

Переменный ток (разогрев ручного отпаривателя 1800Вт)

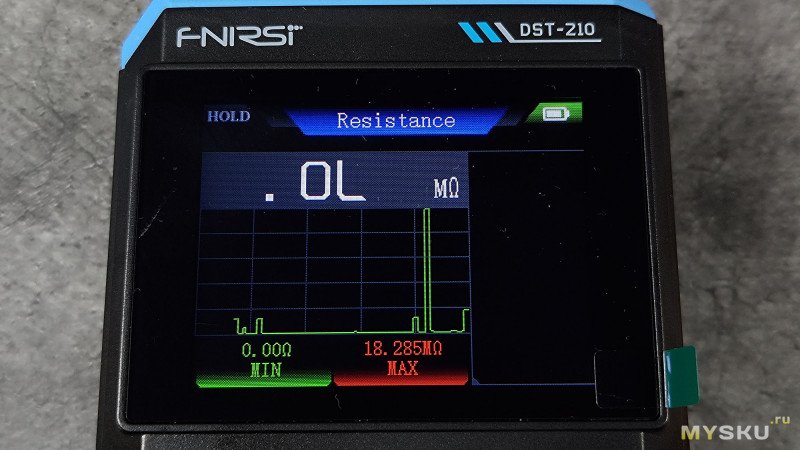

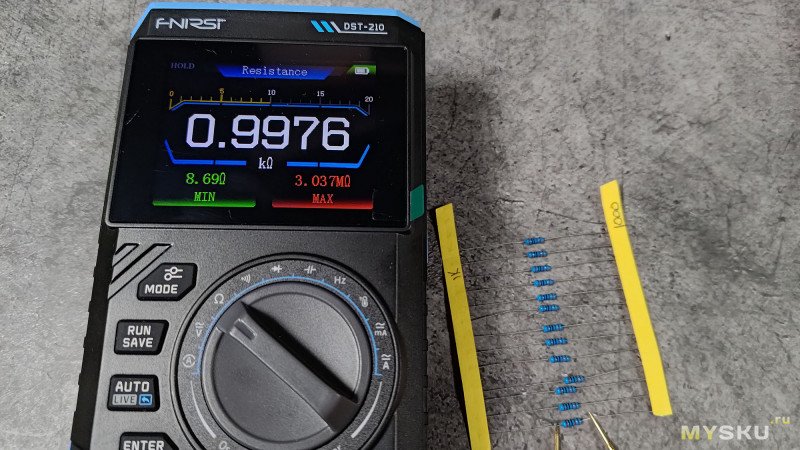

Измерение сопротивления.

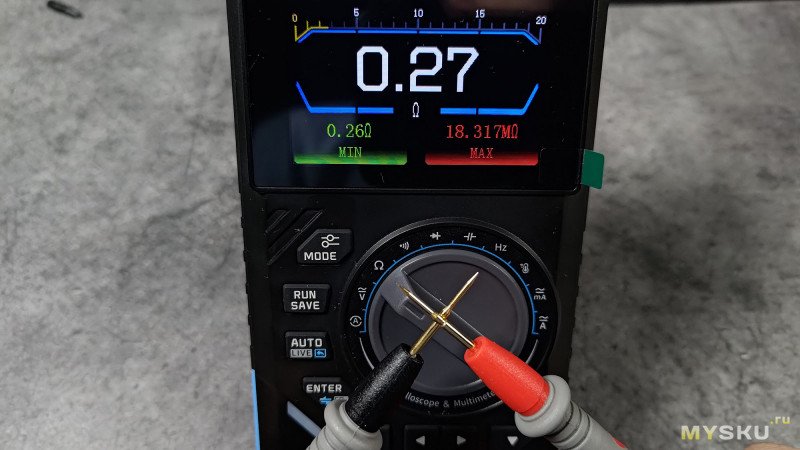

Собственное сопротивление щупов 0.27 Ом, довольно немало. У DM40C оно было всего 0.04 Ом у комплектных щупов.

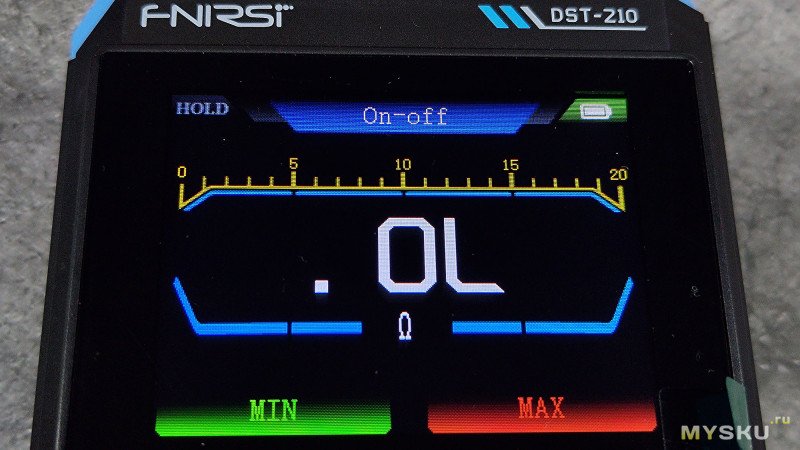

Прозвонка отзывчивая и быстрая.


Резисторы металло-плёночного типа с али.
Посмотрим их сопротивления.

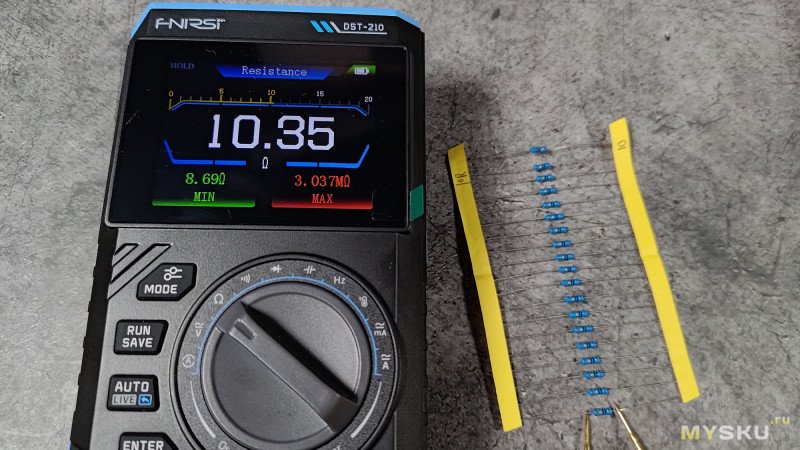

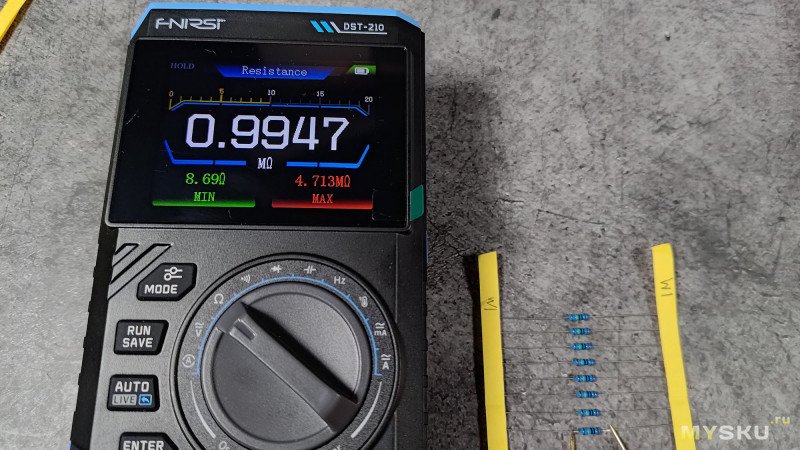

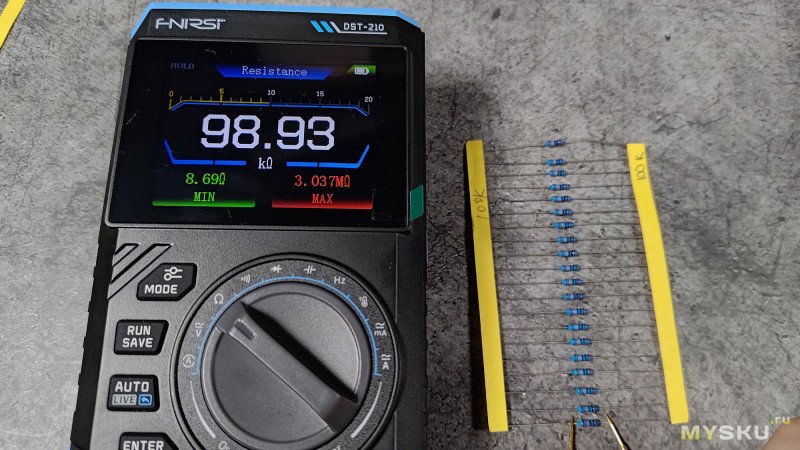

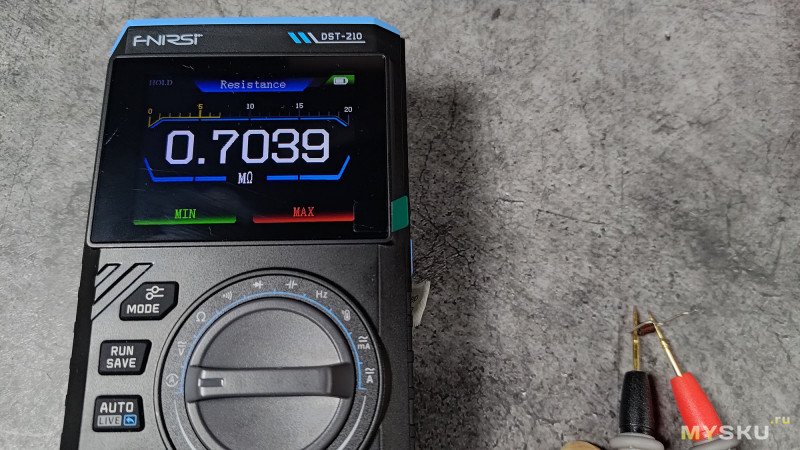

10 Ом, 1 кОм, 100 кОм, 1 МОм

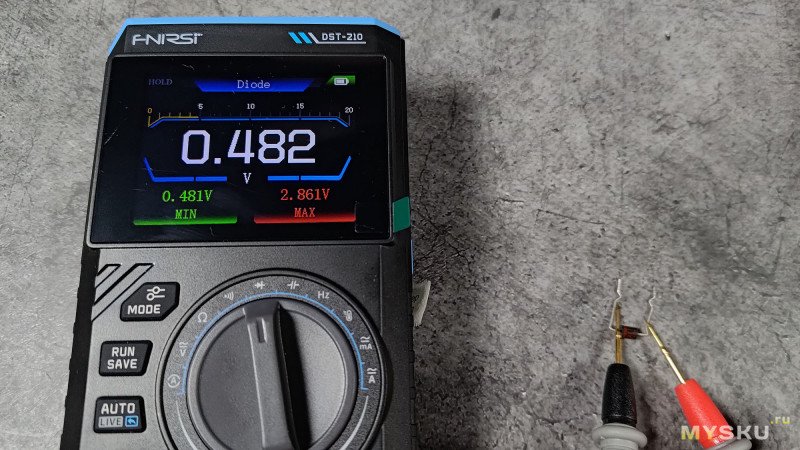

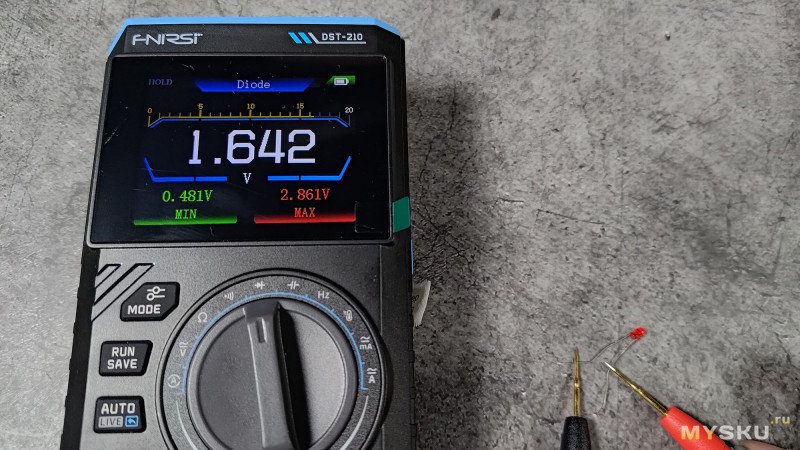

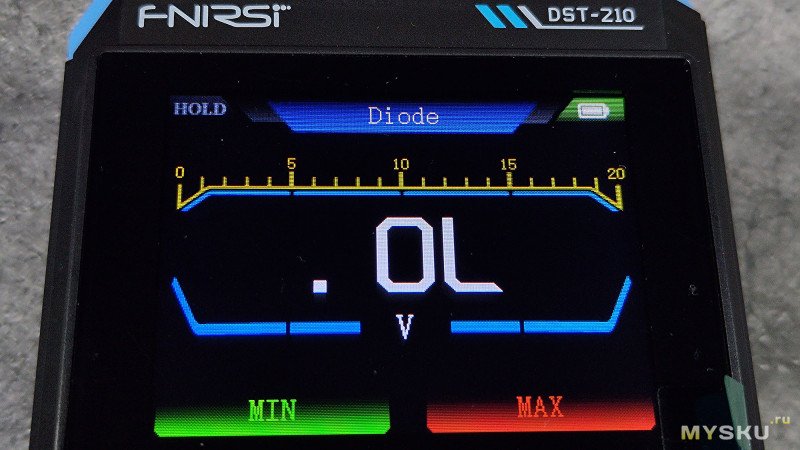

Селектор в режиме измерения диодов.

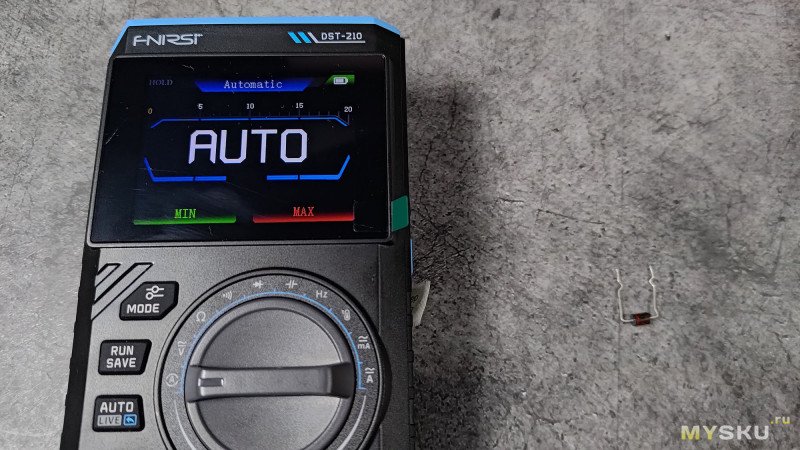

Если выставить селектор в авто-режим и приложиться к выводам диода, то прибор замерит его сопротивление.

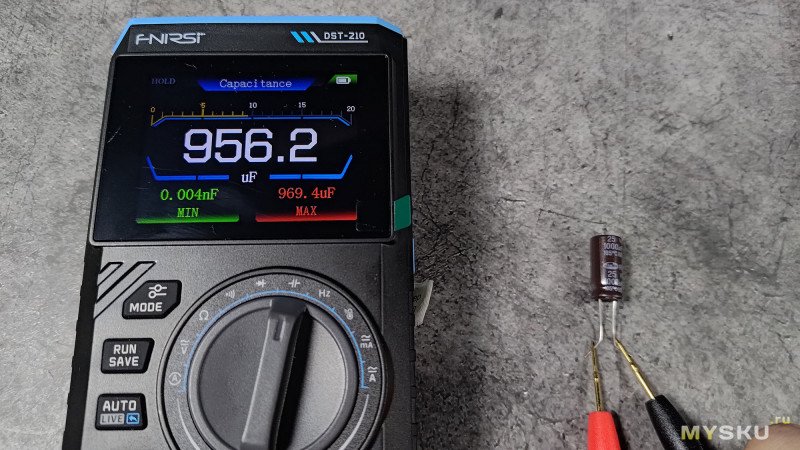

Режим измерения ёмкости.

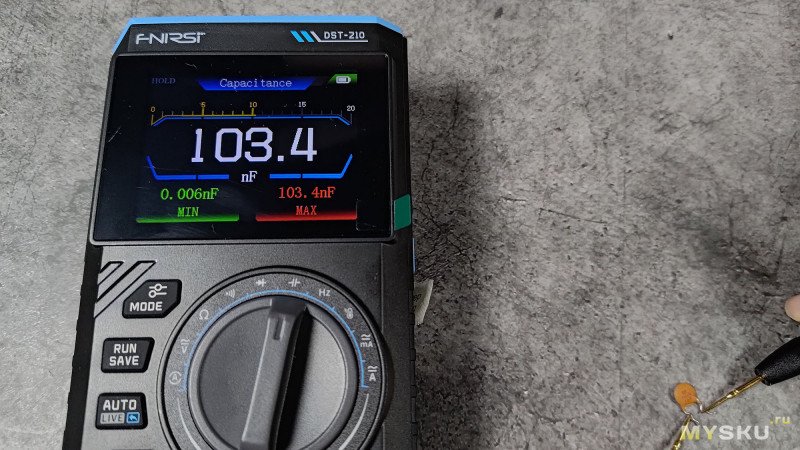

Электролит 25В 1000мкФ, керамика (104) 100нФ

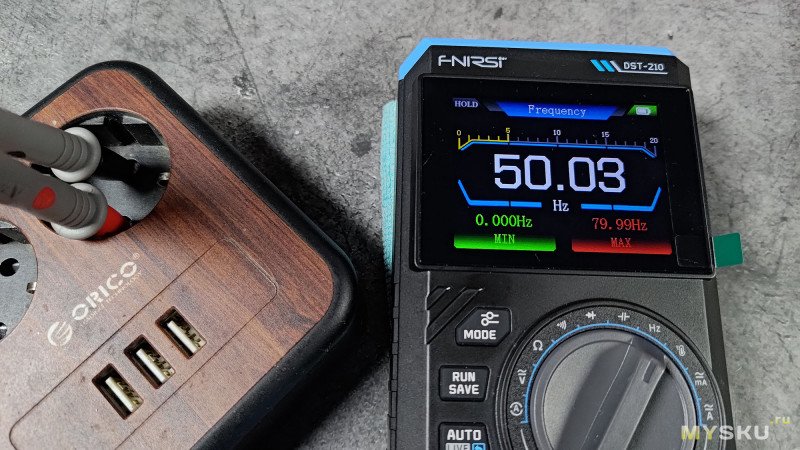

Замер частоты сети переменного тока

Разборка

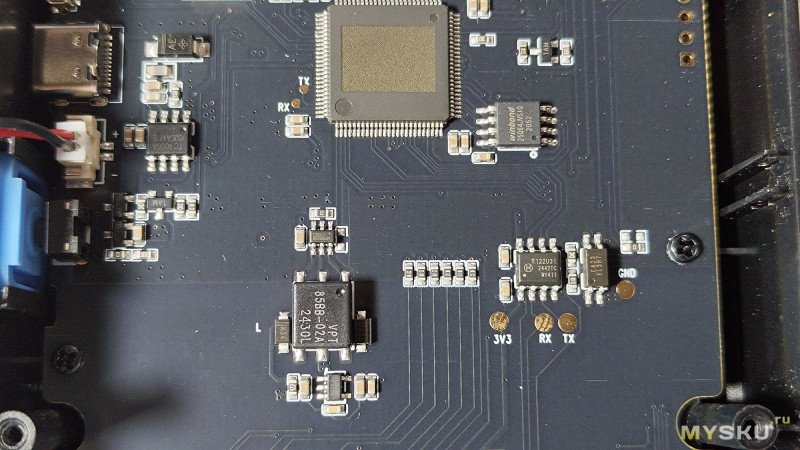

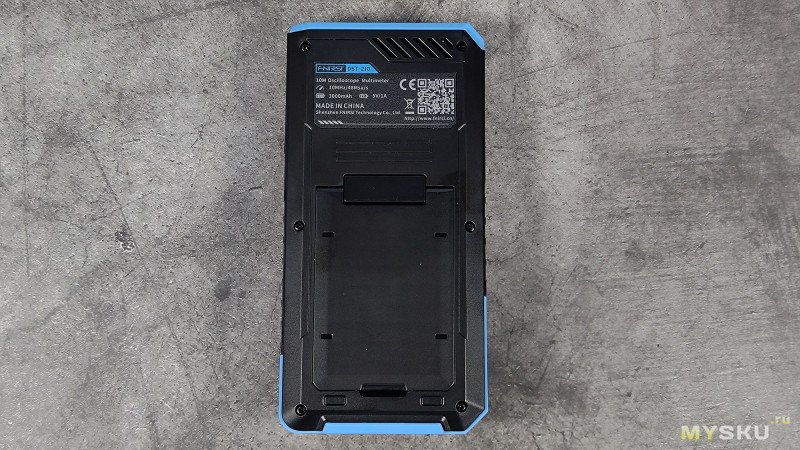

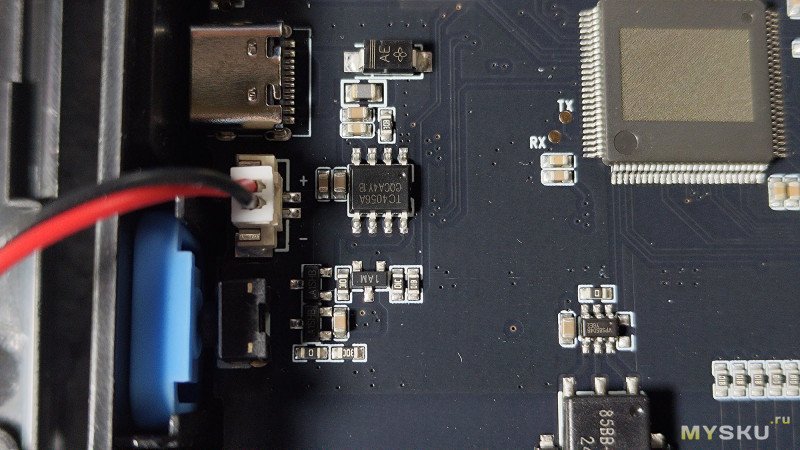

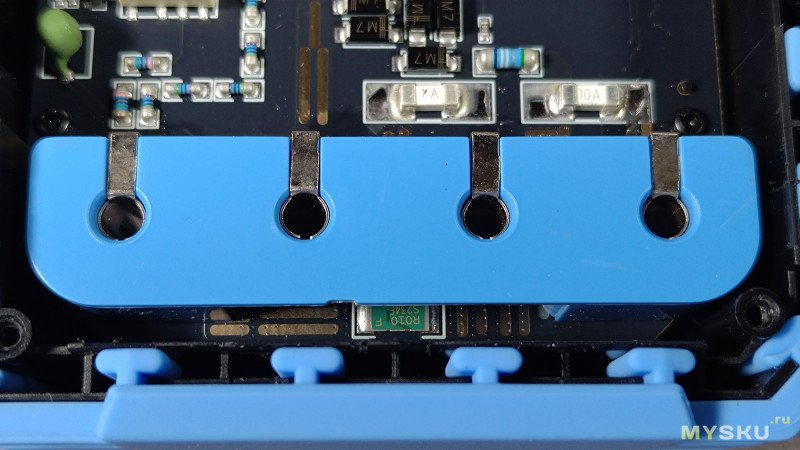

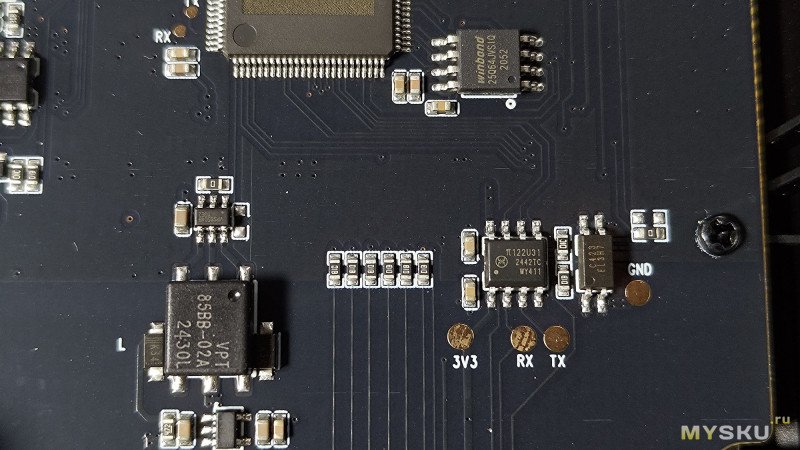

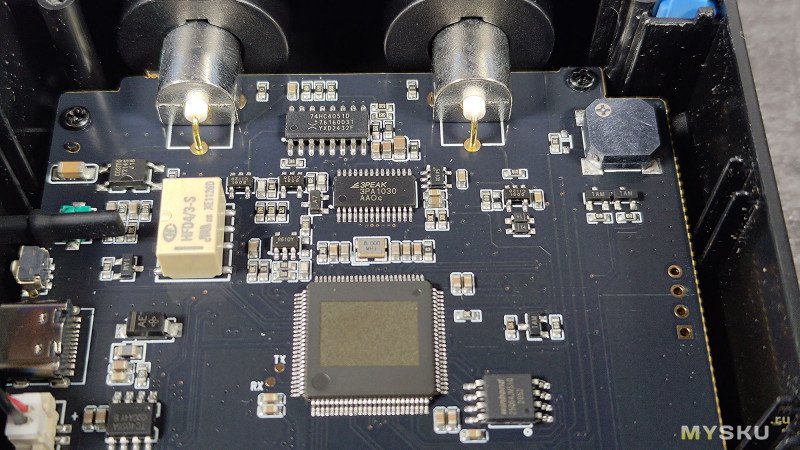

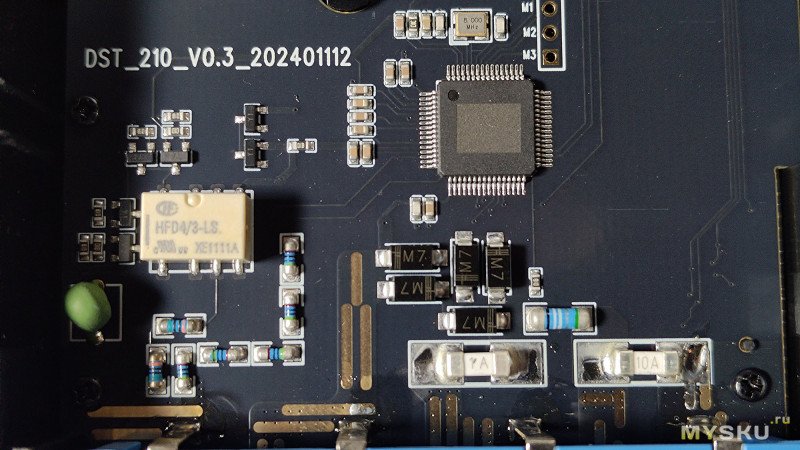

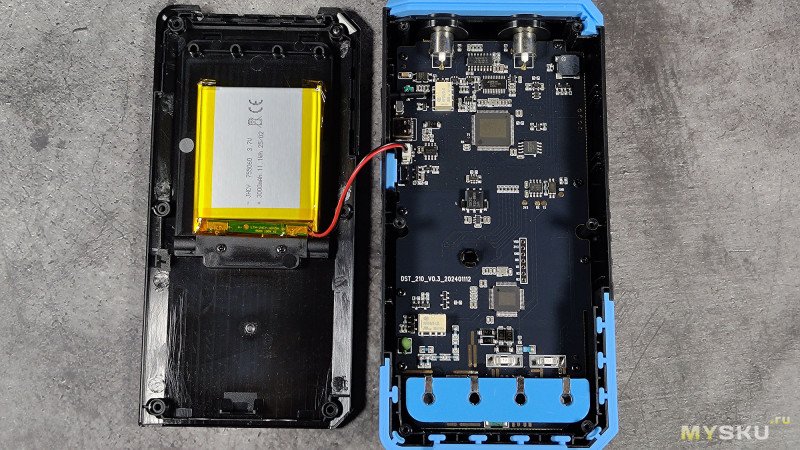

Корпус устройства держится на шести саморезах. Электроника запитывается от литий-полимерного аккумулятора 3000мАч 11.1 Вт∙Ч. Предохранители без пайки не заменить. Что примечательно, маркировки на основных микросхемах сточены гравером, в разборках в других обзорах видно, что работает аппарат на основе 32-битного микроконтроллера Artery AT32F403A и АЦП SD7502.


Итоги

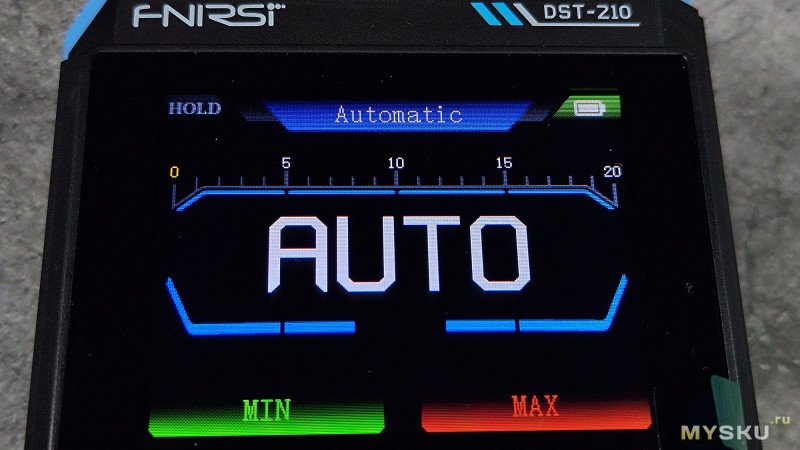

Прибор подойдёт тем, кому нужен комбайн 3-в-1, но с привычным классическим диском выбора режимов измерения, причём где функция мультиметра имеет наивысший приоритет и при повороте селектора из любого режима меню сразу переходит в режим мультиметра. Режим AUTO для ленивых в принципе сгодится, но в некоторых случаях ошибается что надо измерять, поэтому если встроили селектор, то лучше выбирать конкретный режим, а не полагаться на авось. В целом пользоваться можно, но несколько моментов надобно исправить в новой прошивке.

Плюсы:

* скорость работы
* точность измерений
* разрешение 20000 отсчётов
* осциллограф с неплохими параметрами 48MS/s
* нормальные полноценные BNC-разъёмы для осцилла и генератора

Минусы:

— при подаче сигнала со встроенного генератора частота сбрасывается до 1кГц
— не может сделать скриншот, нужно ждать новую прошивку
— сложность замены предохранителя
— нет сумочки или кейса для хранения прибора
— нет в комплекте термопары
