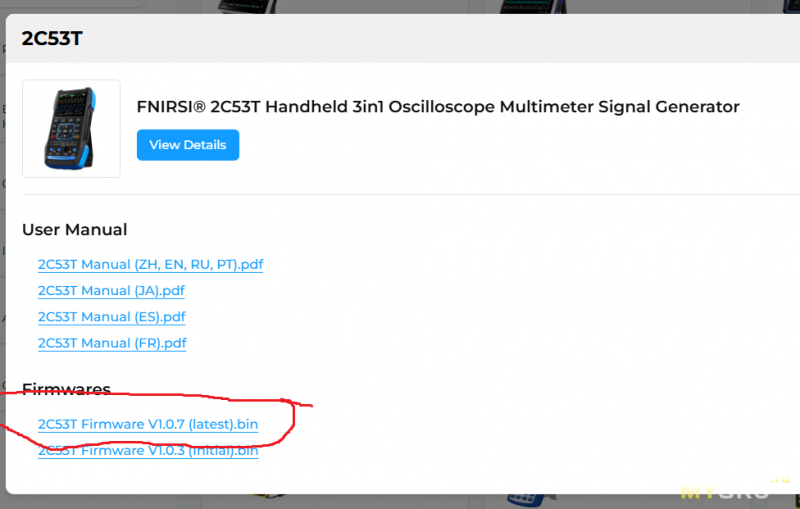

2С23Т и его преемник 2C53T — комбинированные приборы, которые совмещают в себе сразу три устройства, мультиметр, осциллограф и генератор сигналов. Такие приборы относительно портативны и удобны для быстрой диагностики, ведь отпадает нужда тащить на себе сразу несколько отдельных устройств. В обзоре посмотрим, чем они отличаются и так ли устарел 2C23T.

Характеристики

Название	2С53T	2C23T
Дисплей	2.8" (240х320) TFT	2.8" (240х320) TFT
Аккумулятор	3000 mAh	3000 mAh
Осциллограф	2С53T	2C23T
Каналы	2	2
Частота дискретизации	250 MS/s	50 MS/s
Полоса пропускания	2 x 50МГц	2 x 10МГц
Развёртка по напряжению	10mV — 10V (x1)	20mV — 10V (X1)
Развёртка по времени	10нс — 20с	50нс — 10с
Тип триггера	нарастающий фронт, спадающий фронт	нарастающий фронт, спадающий фронт
Максимальное напряжение	± 400 В	± 400 В
Генератор сигналов	2С53T	2C23T
Частота	50кГц	2МГц
Напряжение	до 3В	до 3В
Скважность	0-100%	0-100%
Форм сигнала	13	7
Мультиметр	2С53T	2C23T
Количество отсчётов	19999	9999
DC напряжение	до 1000В (точность ±0.5%+3)	до 1000В (точность ±0.5%+3)
AC напряжение	до 750В (точность ±1.0%+3)	до 750В (точность ±1.0%+3)
AC/DC ток	до 10А (точность ±1.2(1.5)%+3)	до 10А (точность ±1.2(1.5)%+3)
Сопротивление	до 20 МОм (точность ±0.5%+3), до 2 кОм (точность ±2.0%+3)	до 20 МОм (точность ±0.5%+3), до 2 кОм (точность ±2.0%+3)
Ёмкость	до 1000 мкФ (точность ±2.0%+3), до 100 мФ (точность ±2.0%+5)	до 1000 мкФ (точность ±2.0%+3), до 100 мФ (точность ±2.0%+5)

Внешний вид

Оба прибора поставляются в стандартных для Fnirsi картонных коробках с цветным изображением девайсов.

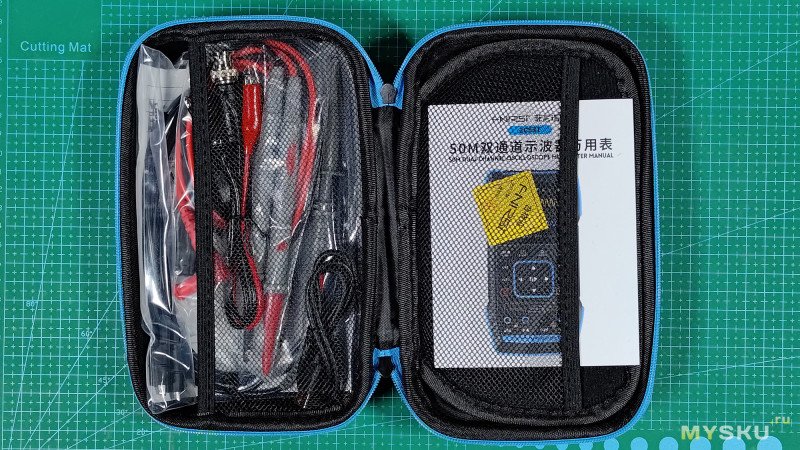

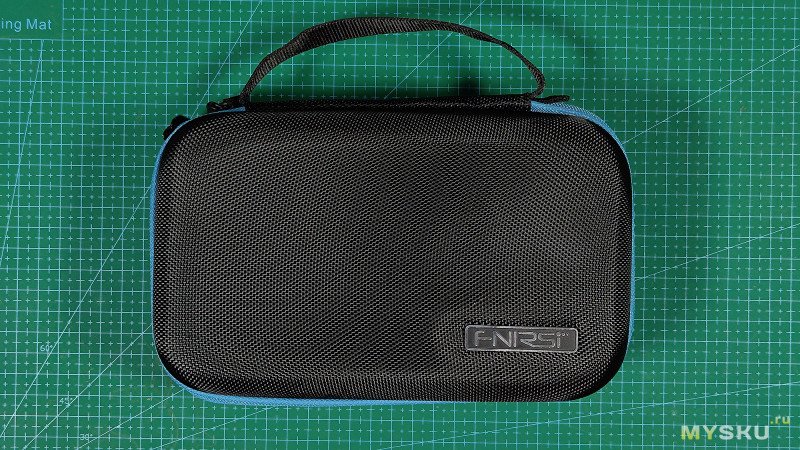

2C53T комплектуется кейсом на молнии для хранения прибора с проводами. У прошлой модели 2С23Т кейс или сумка отсутствуют.

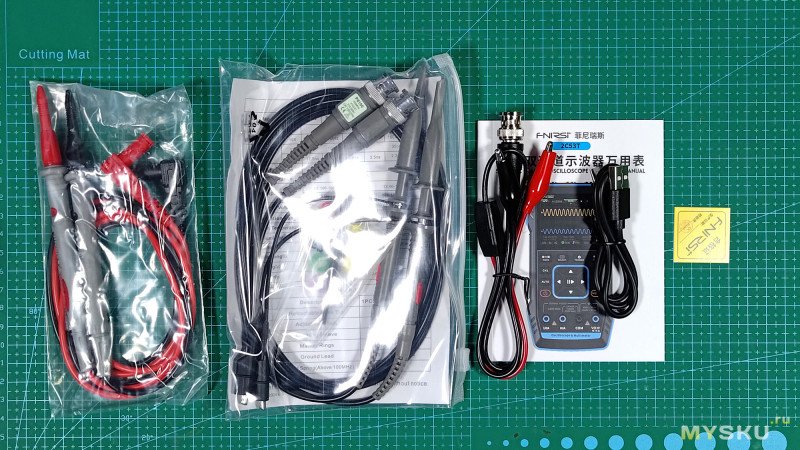

В остальном, комплект поставки идентичен для обоих приборов:

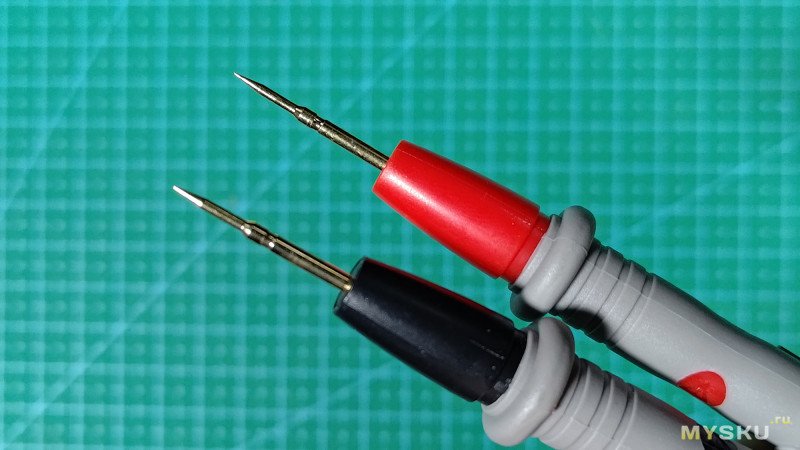

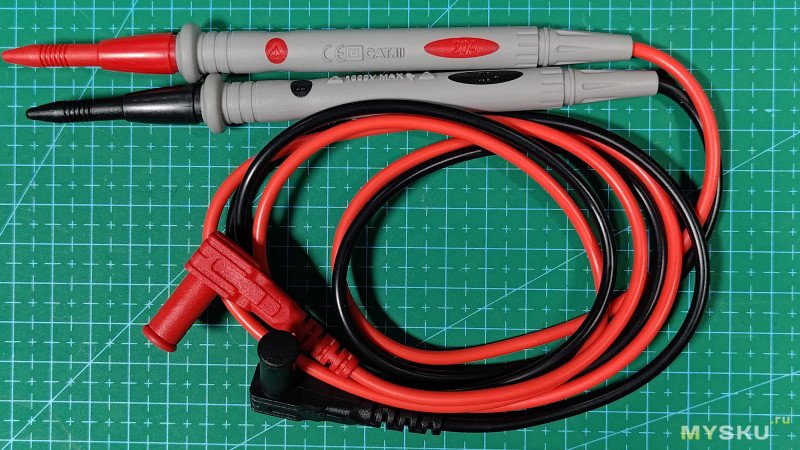

— щупы для мультиметра CATIII 1000V с позолоченными наконечниками

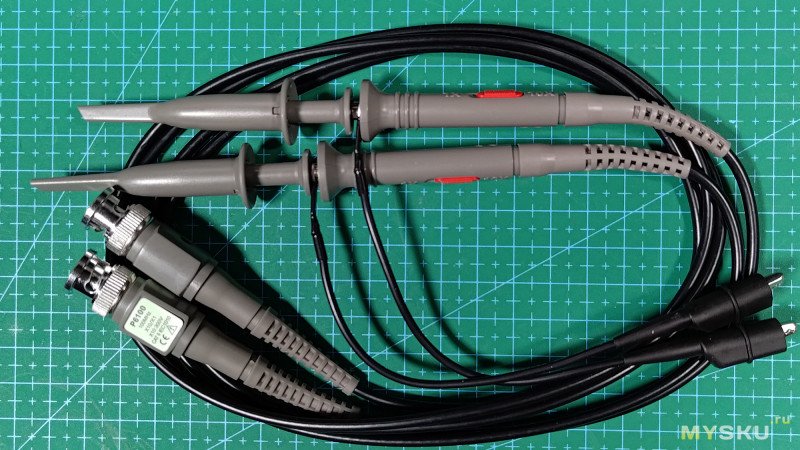

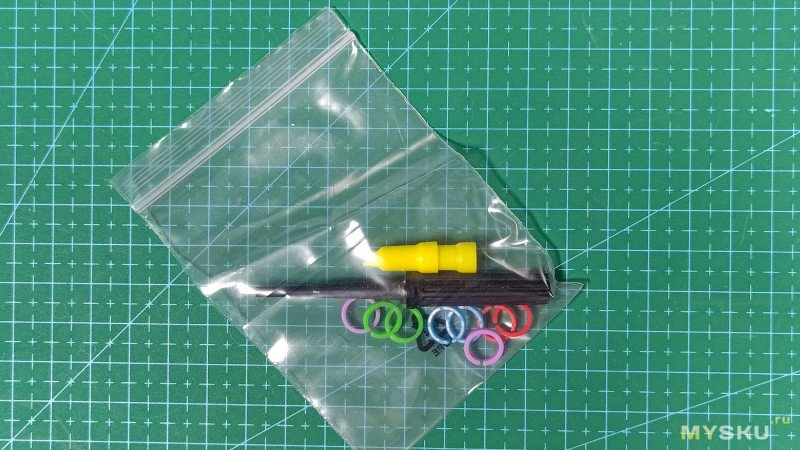

— пара щупов для осциллографа P6100 с BNC-коннекторами, отвёрткой и кольцами

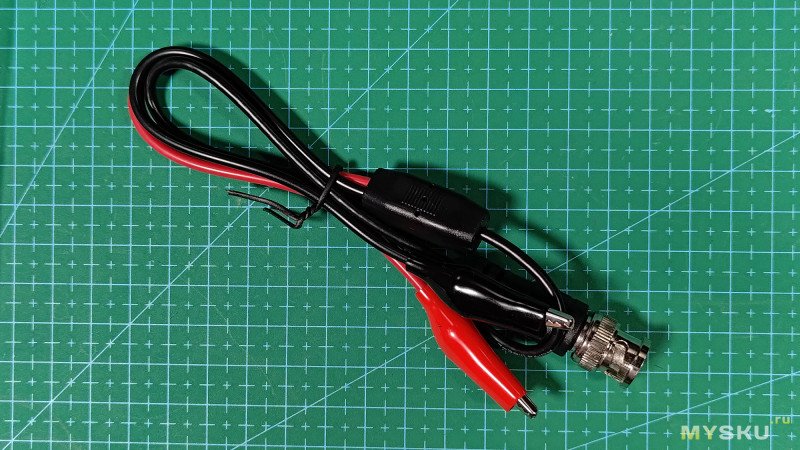

— кабель с кокодилами для вывода сигнала с генератора с BNC-коннектором

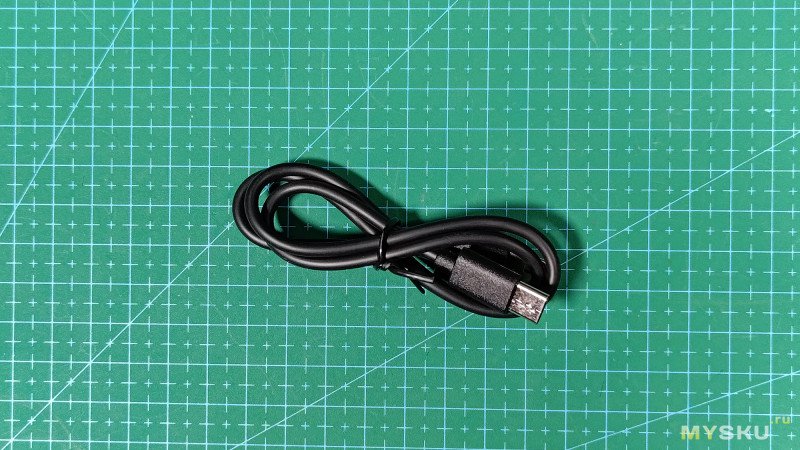

— USB-C кабель для зарядки и сброса данных на ПК
— инструкция с иллюстрациями

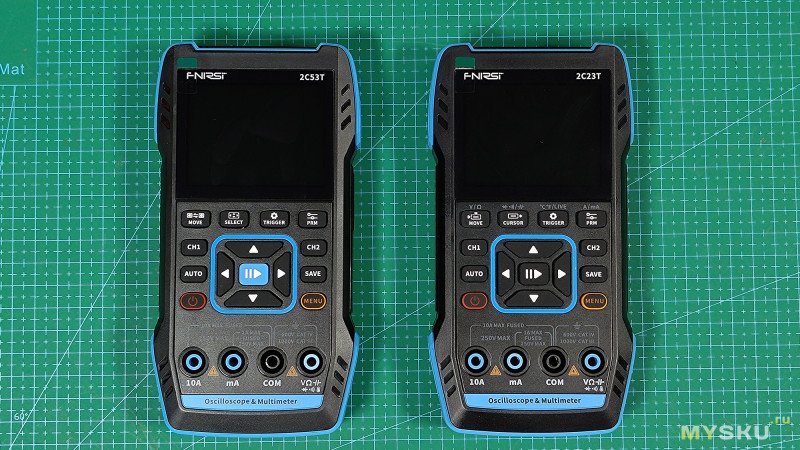

Приборы выполнены в одинаковых корпусах, внешнее отличие только в центральной кнопке, которая у свежей модели синего цвета. В остальном, это пластиковые корпуса со вставками из резины синего цвета.

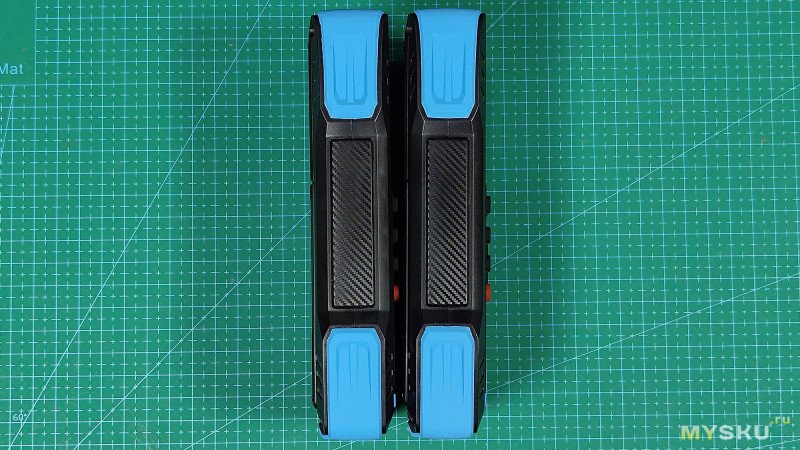

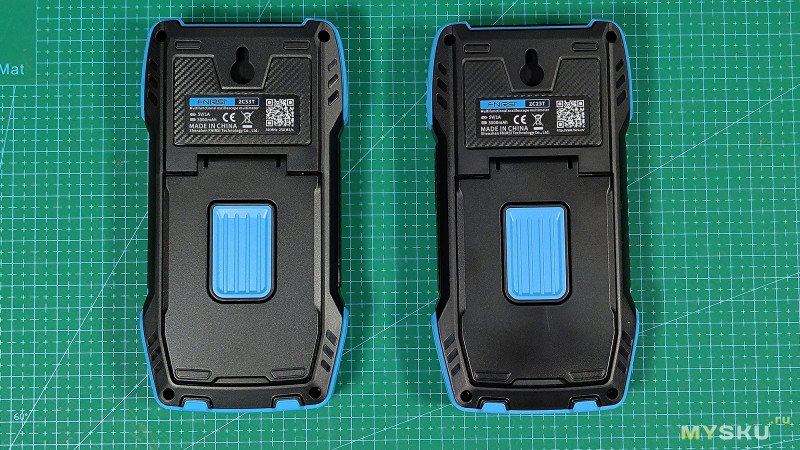

На обратной стороне находится откидная ножка и паз для подвешивания за шляпку гвоздя или самореза.

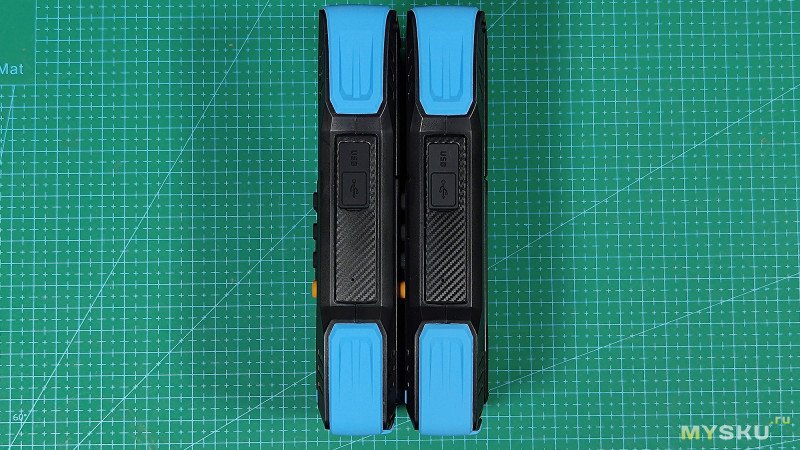

С боковой стороны справа находится резиновая заглушка, скрывающая UBS-C порт для зарядки и синхронизации с компьютером.

С левой стороны пусто.

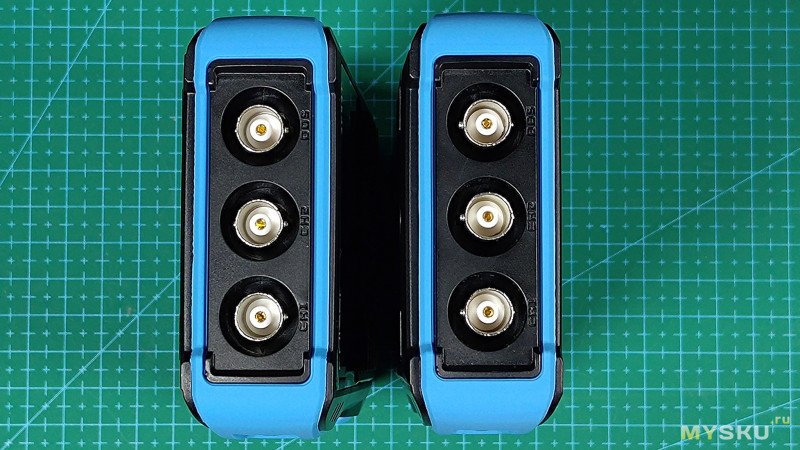

Наверху три BNC разъёма — два входные для двухканального осциллографа и один выход встроенного генератора частот.

Меню и настройки

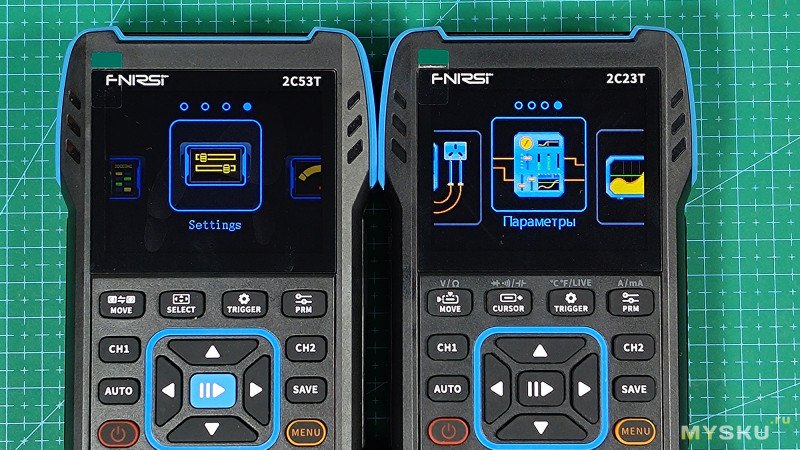

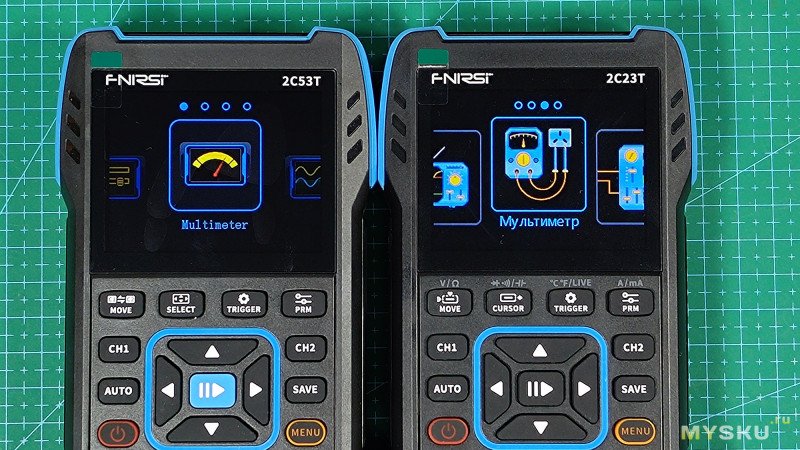

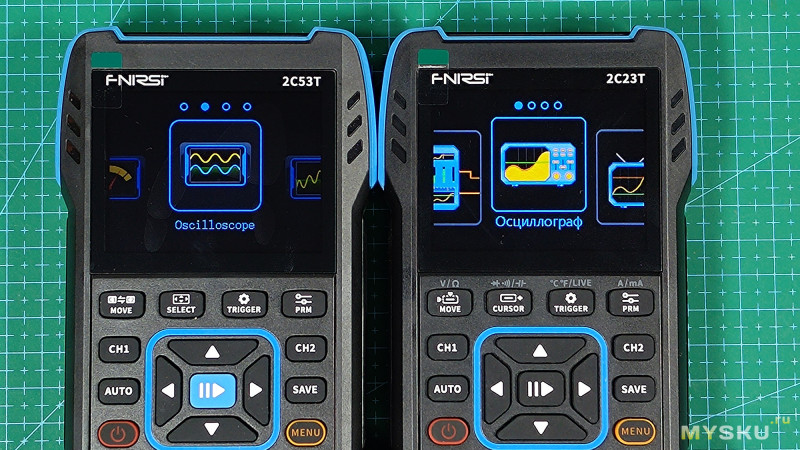

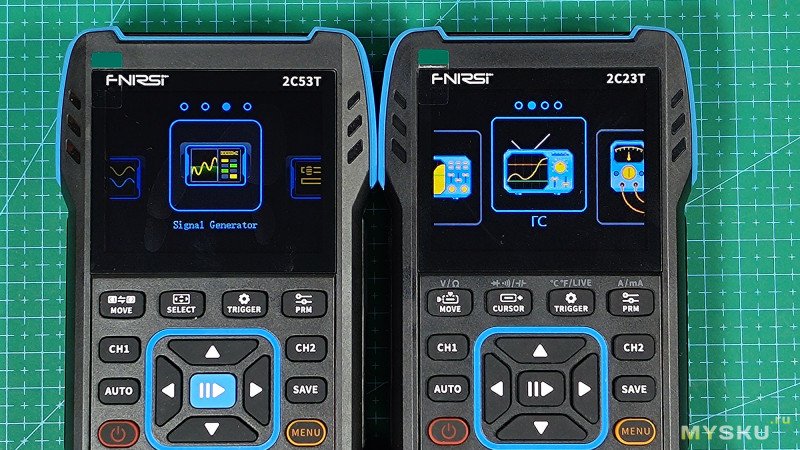

Сразу после включения встречает карусельное меню выбор режима работы, состоящее из четырёх окон — режим мультиметра, осциллографа, генератор частот и общие настройки.


Общие настройки.

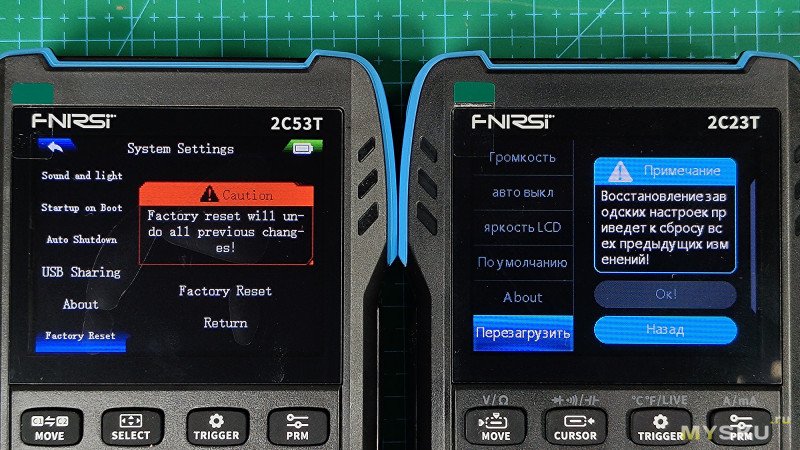

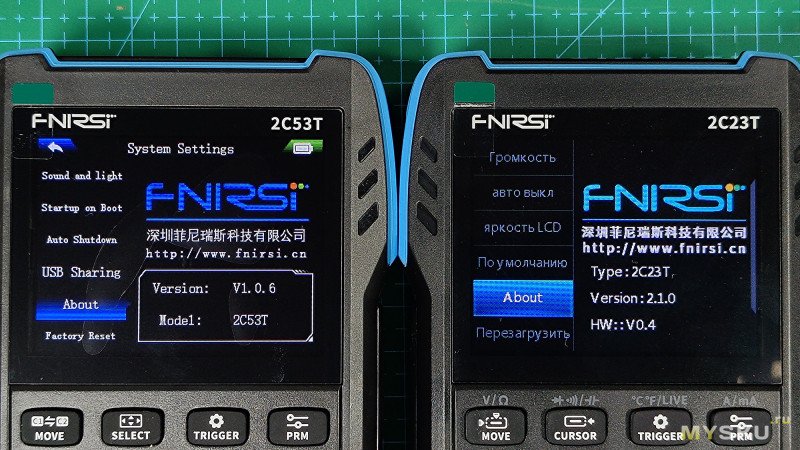

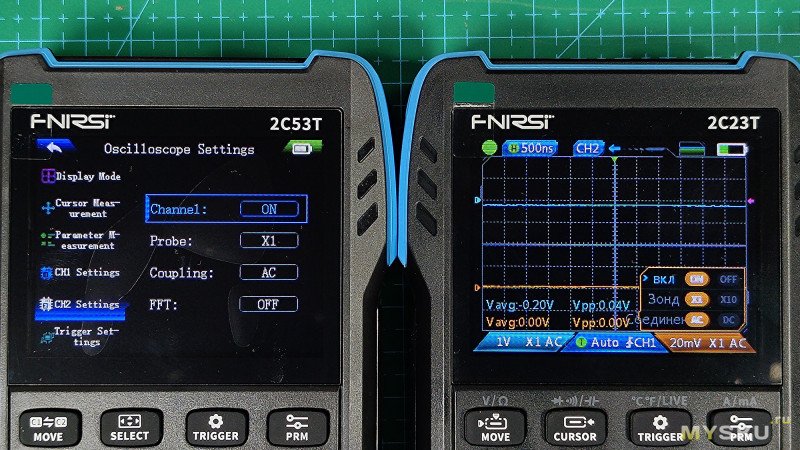

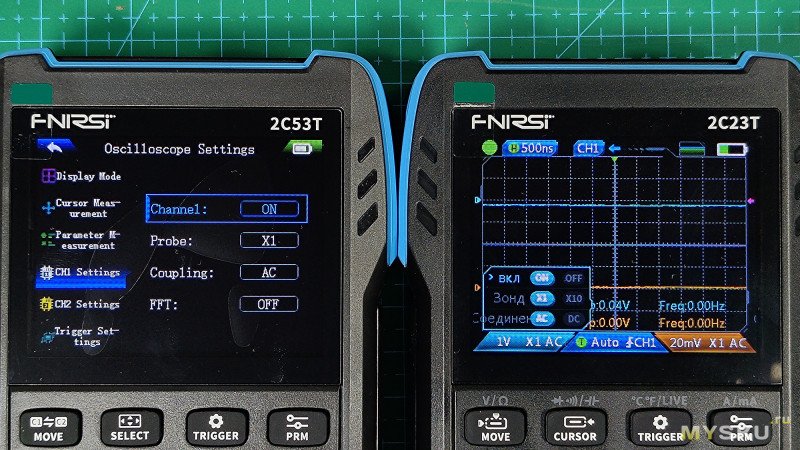

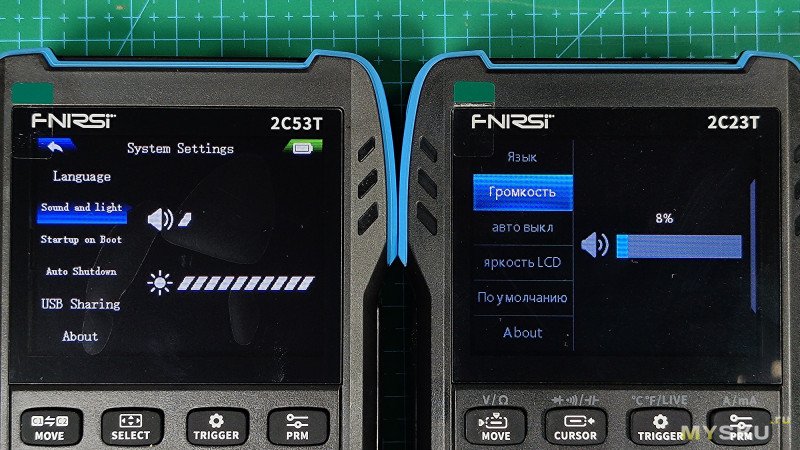

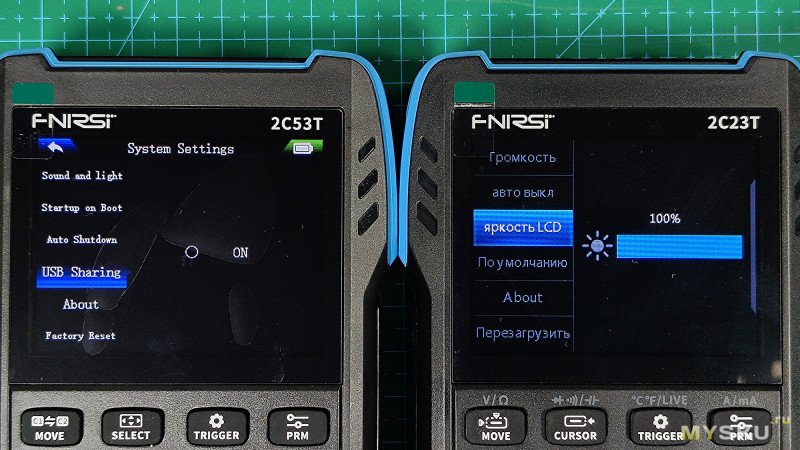

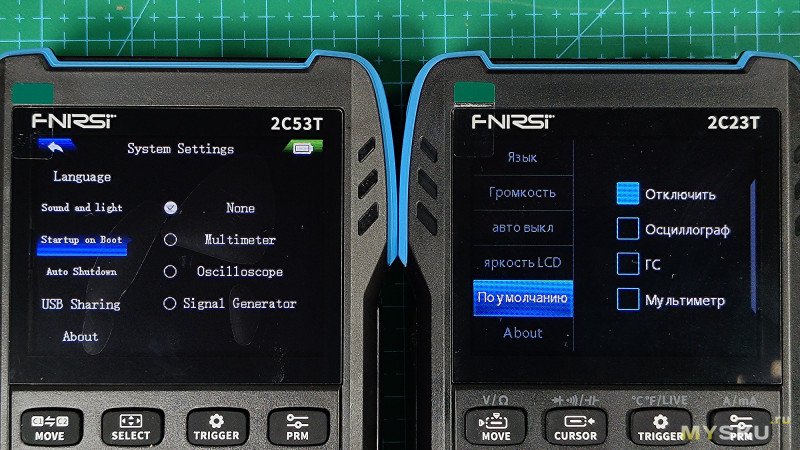

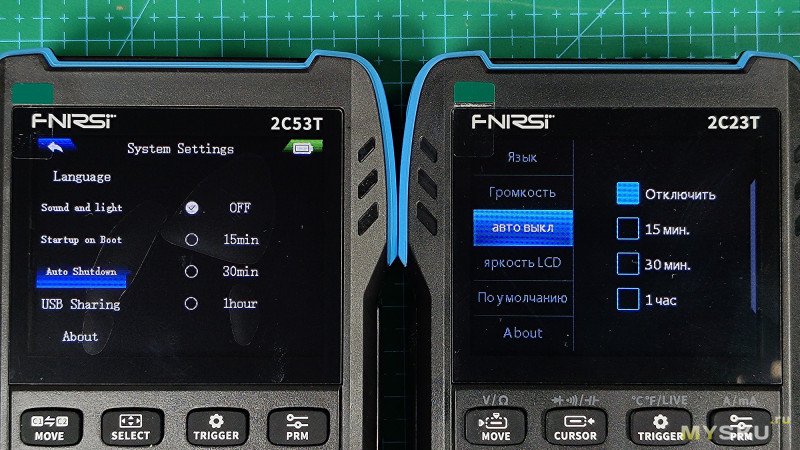

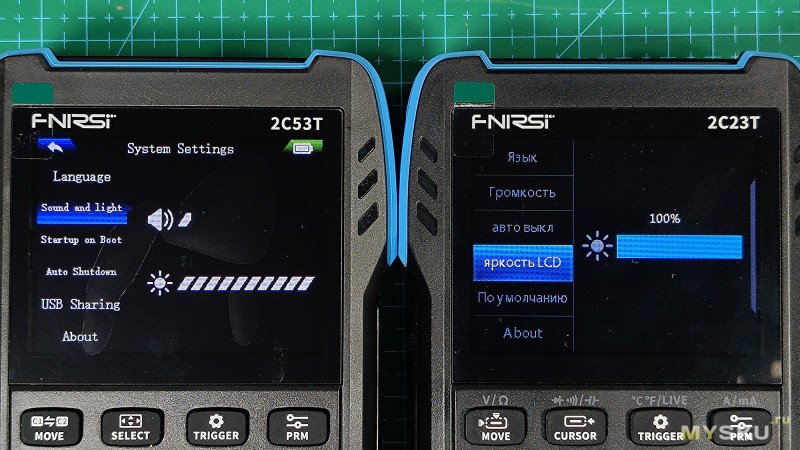

Количество вкладок настроек хоть и одинаковое — 7, однако есть отличия. Например, в языках в 2С23Т есть русский, а в 2С53Т только английский. В 2С23Т настройки яркости дисплея и громкости разделены на отдельные вкладки, в то время как в 2С53Т объединены в одну вкладку. При этом, чтобы подключить прибор к компьютеру для сброса скриншотов, то в 2C53T нужно дополнительно включать USB на соответствующей вкладке, в 2C23T этого делать не нужно. В остальном по настройкам всё одинаково.

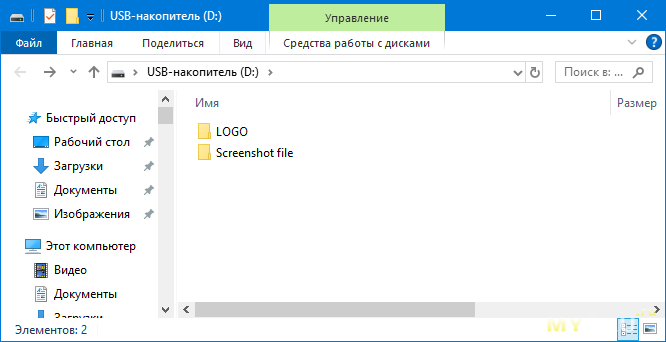

При подключении прибора к компьютеру, определяется как съёмный диск с двумя папками — с лого (которое можно поменять) и скриншотами осциллографа.

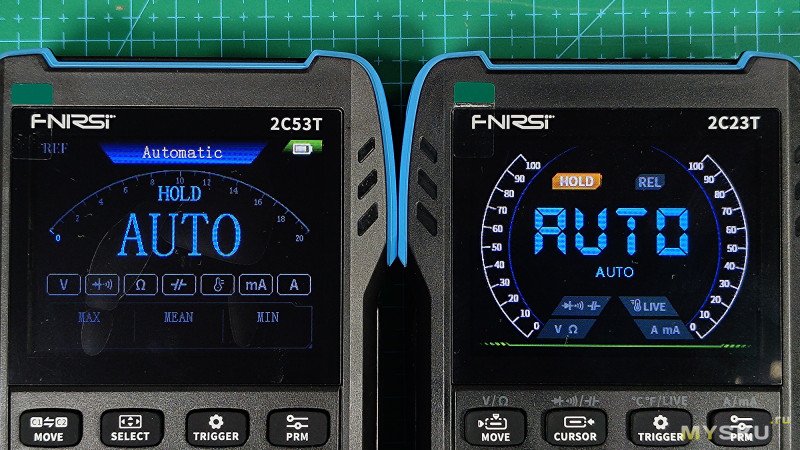

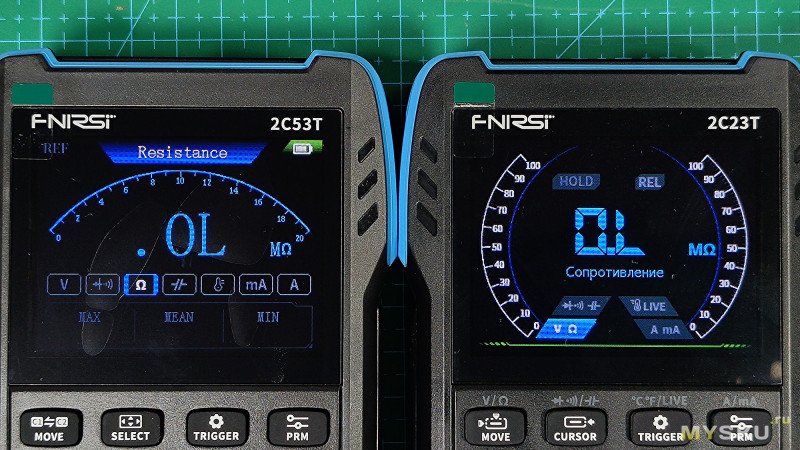

В режиме мультиметра по интерфейсу и управлению есть существенные отличия. Для переключения между режимами измерения в 2С23Т используются клавиши Move, Cursor, Trigger, PRM, в 2С53Т переключение режимов измерения через стрелки влево-вправо. На 2С23Т нет измерения частоты сети, бесконтактного измерения напряжения, но есть относительное измерение (REL) и определение фазы. Приборы не комплектуются термопарами, однако какие-то измерения показывают.

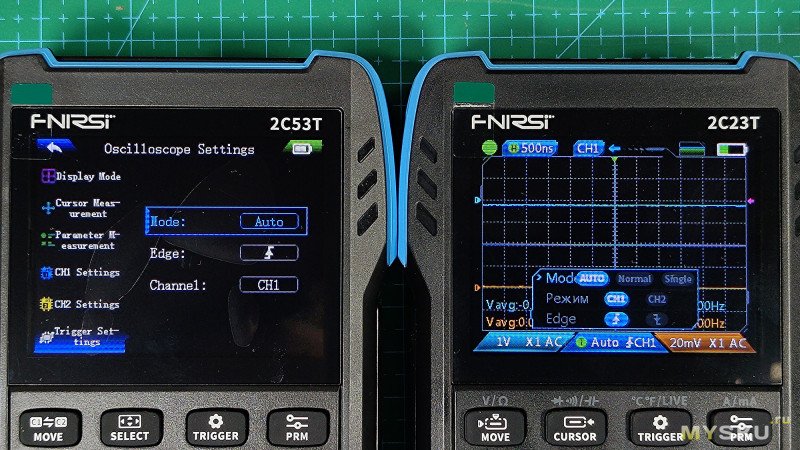

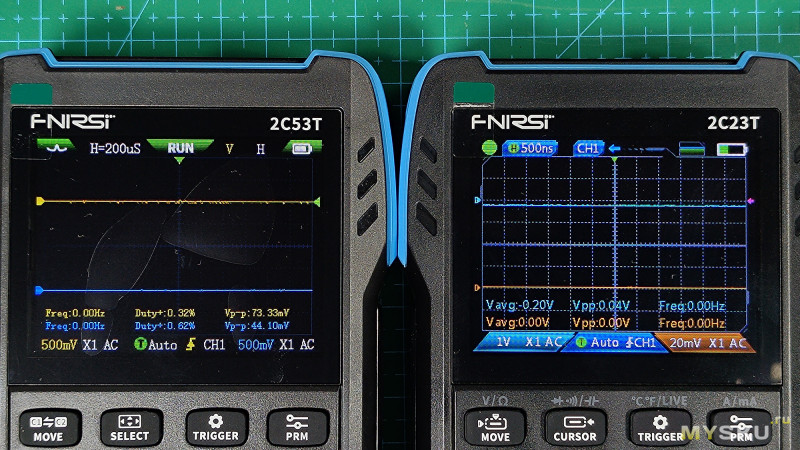

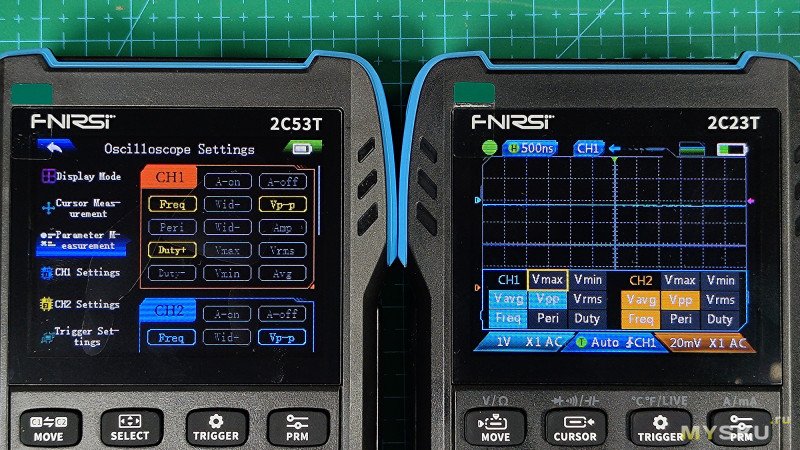

Режим осциллографа. Отличия в режиме осциллографа самые существенные. Частота дискретизации и полоса пропускания у 2С23Т 50MS/s 10МГц, а у 2С53Т 250Ms/s 50МГц. Развёртка по времени и напряжению шире у 2С53Т: 10нс ~ 20с / 10мВ-10В (X1), у 2С23Т 50нс ~ 10c / 20мВ-10В (X1). Верхний предел при установленном делителе Х10 — 400В в обоих случаях. Триггеры авто, нормальный, одиночный. Скриншоты делаются по нажатию на клавишу SAVE. Сохраняет в BMP формате.

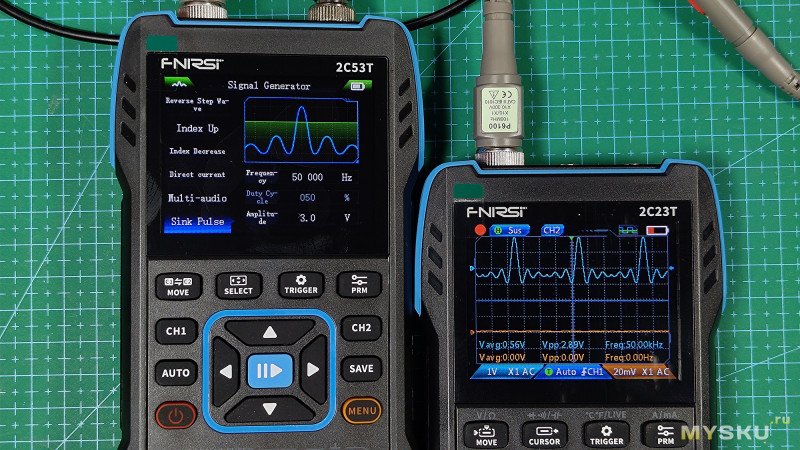

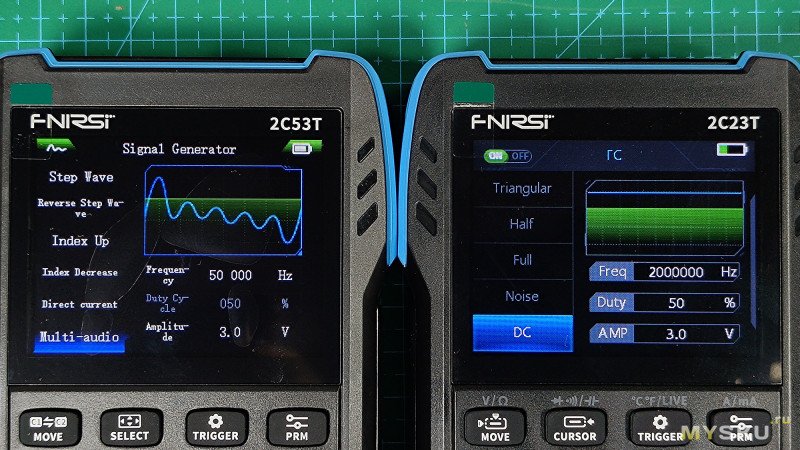

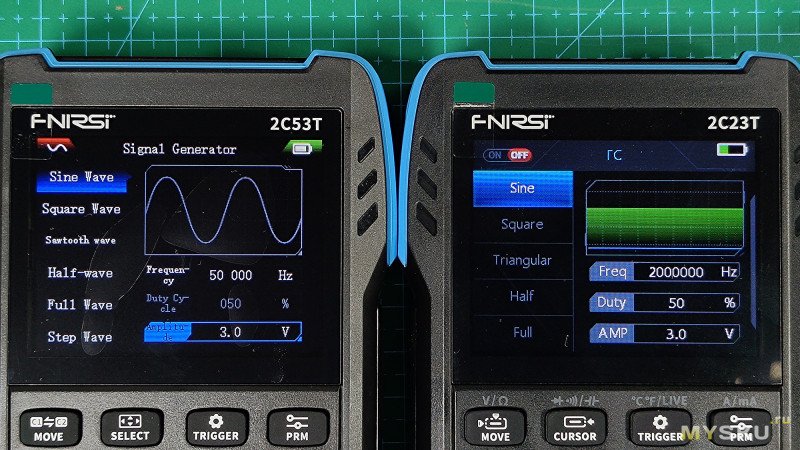

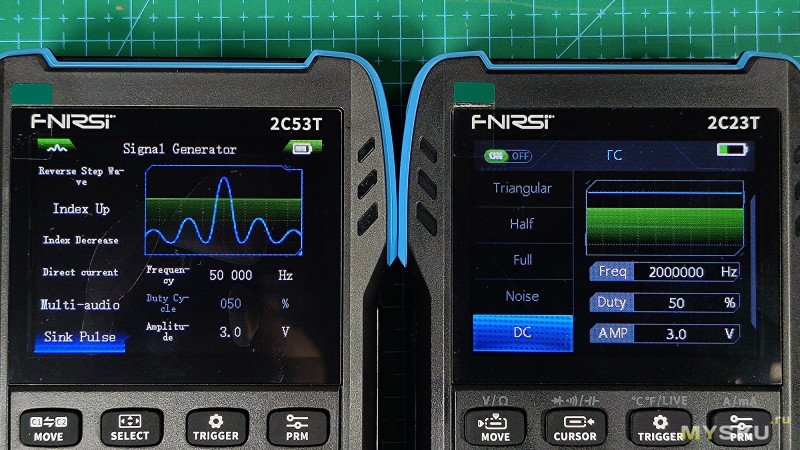

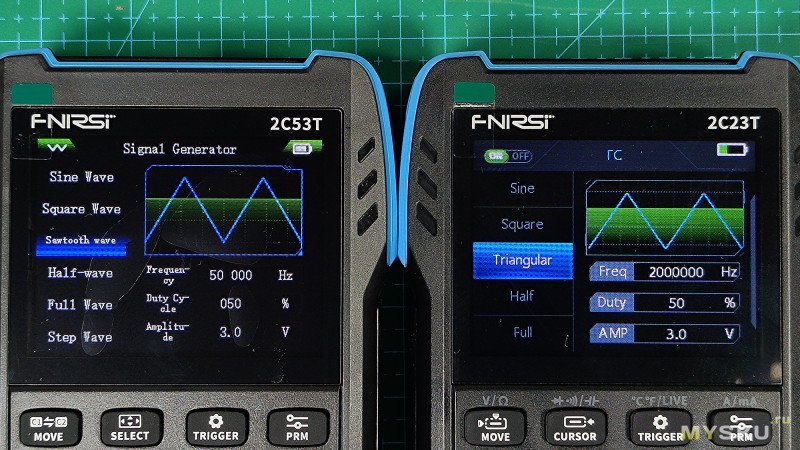

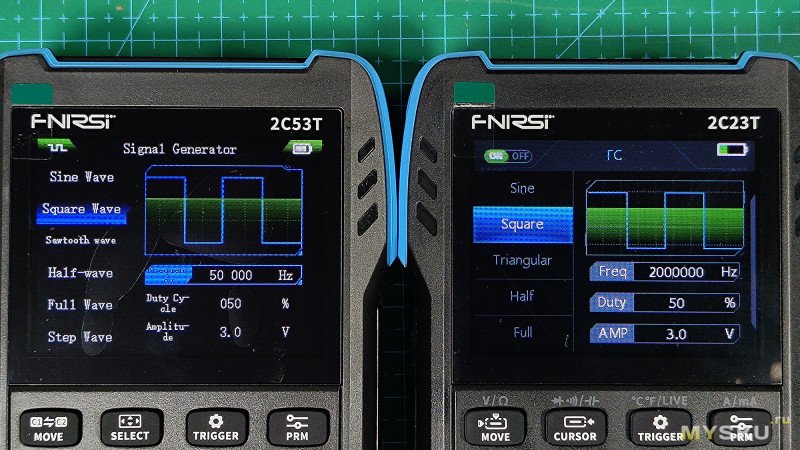

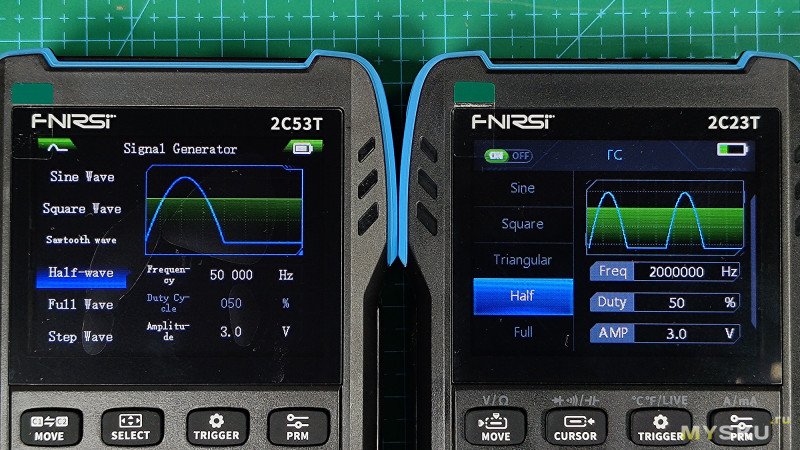

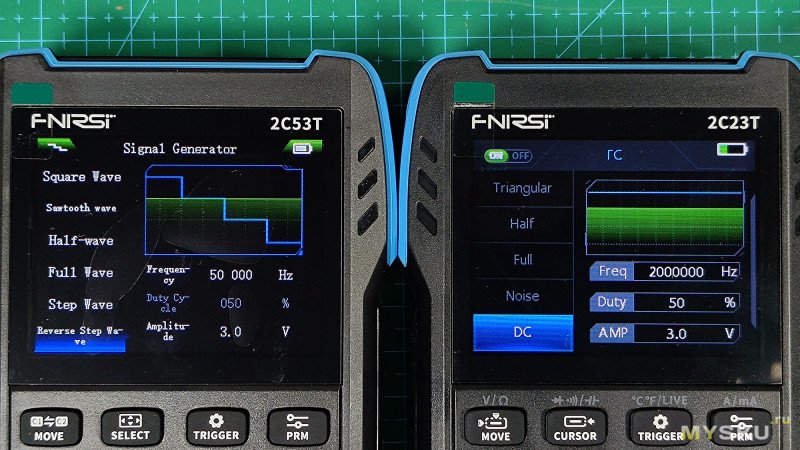

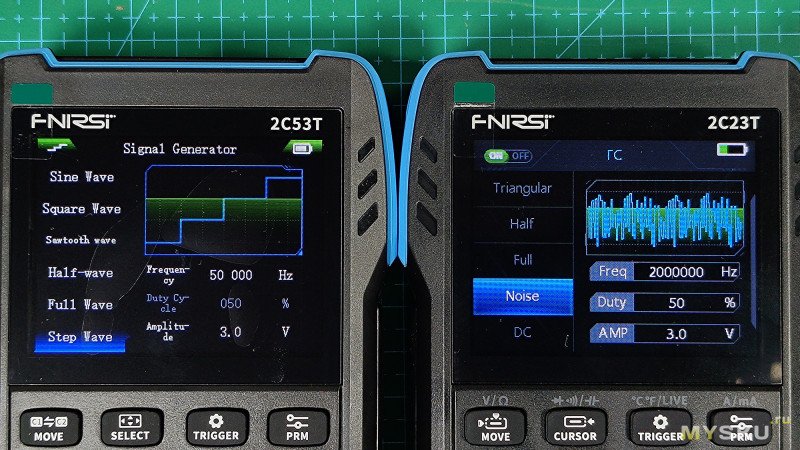

Генератор сигналов в обоих случаях с амплитудой до 3В, но максимальный порог частоты отличается, в модели 2С23Т он был 2МГц, а в более продвинутой модели почему-то уменьшили до 50кГц. В 2С23Т было 7 форм сигналов на выбор, в 2С53Т увеличили набор до 13 форм.

Тесты

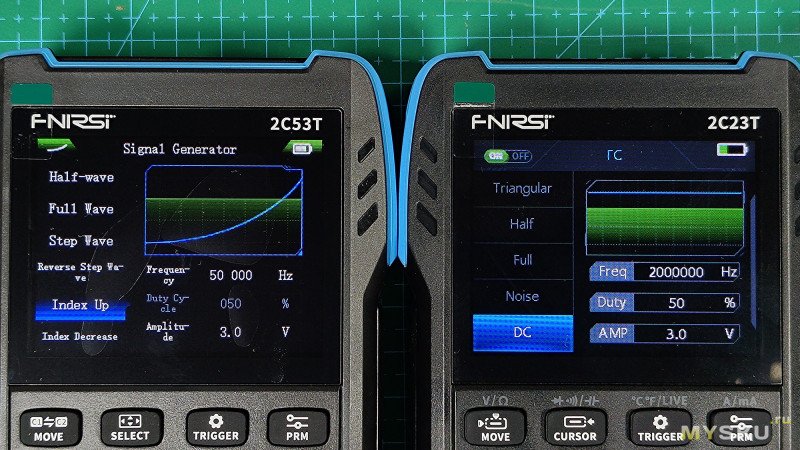

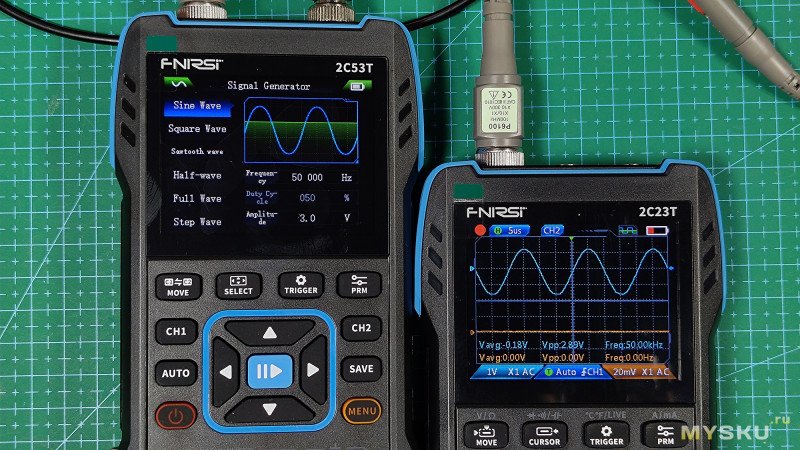

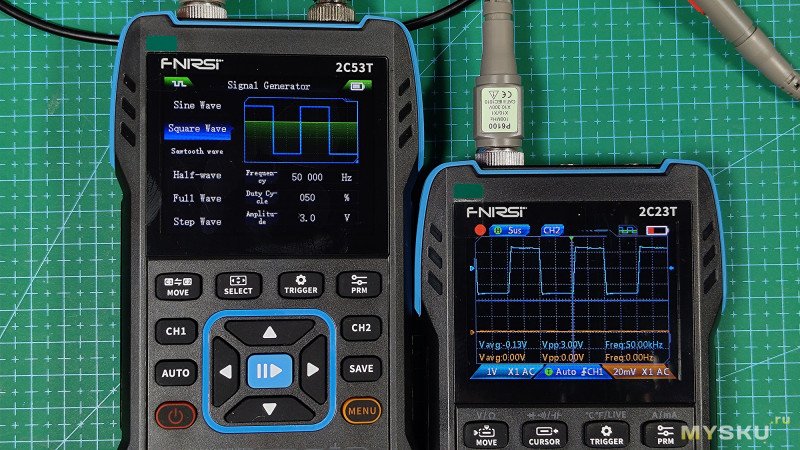

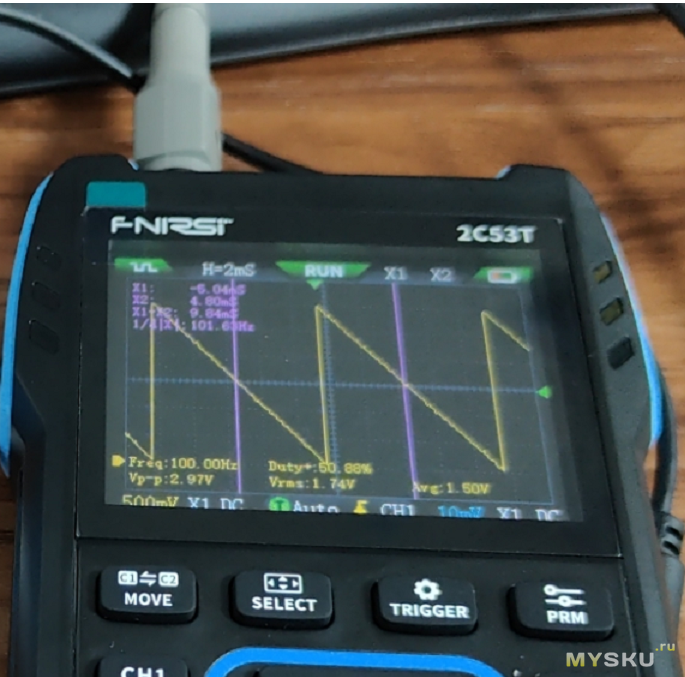

В режиме генератора сигналов более новый 2С53T выделяется более урезанной максимальной частотой до 50кГц и большим набором форм сигнала 13шт, в то время как в 2С23Т максимальная частота была 2МГц и 7 форм сигналов.

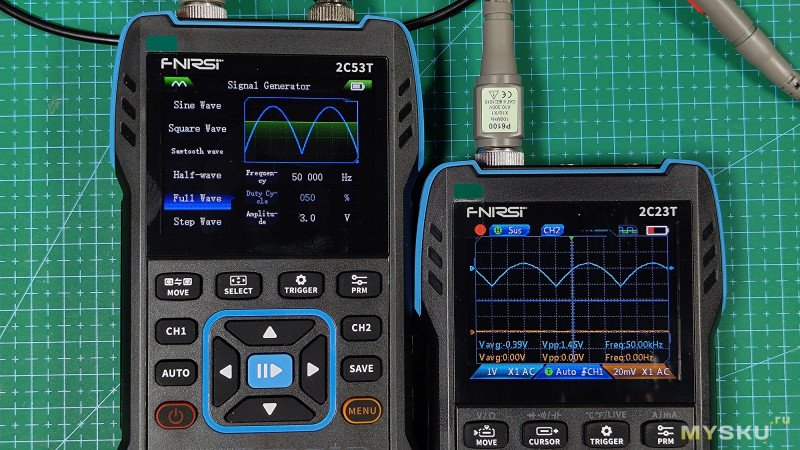

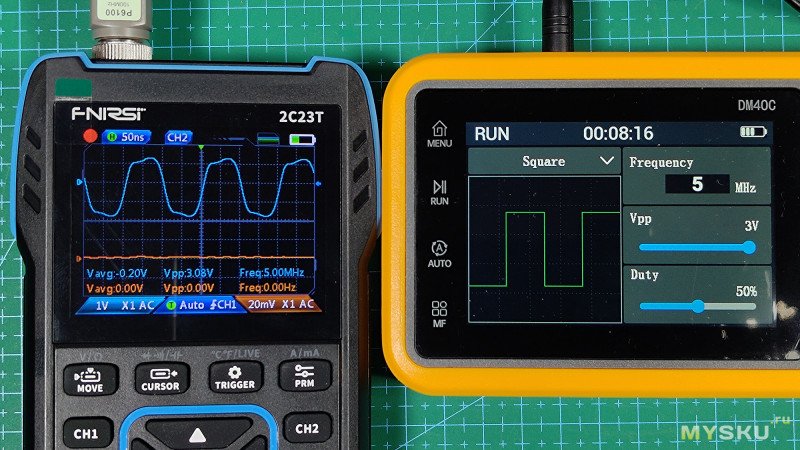

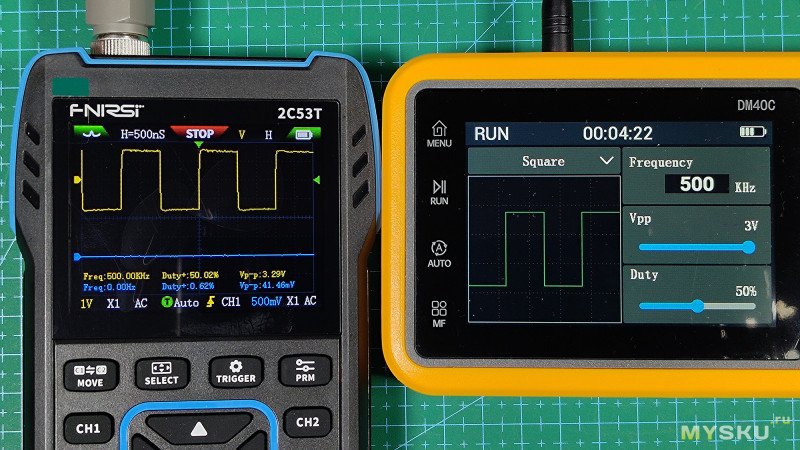

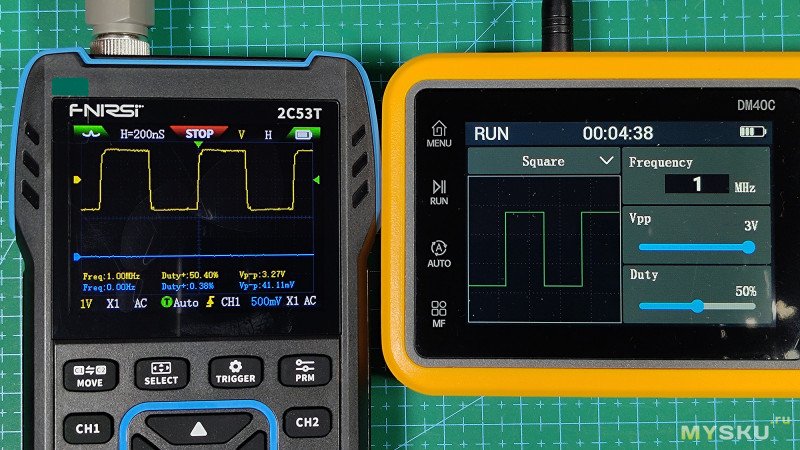

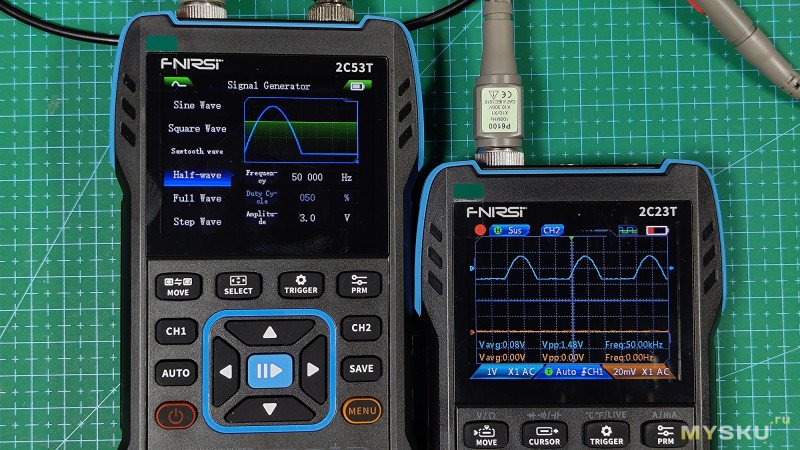

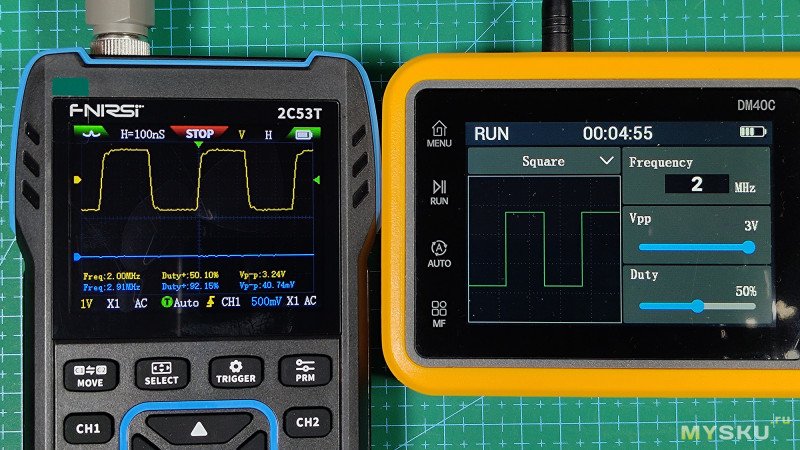

Характеристики осциллографа в 2С53Т по сравнению с 2С23Т подтянули в 5 раз, теперь частота дискретизации и полоса пропускания стали 250MS/s и 2 х 50МГц, в 2С23Т 50MS/s и 2 х 10МГц. Также в 2С53Т увеличили ширину развёртки по времени (10нс — 20с) и по напряжению (10mV — 10V (x1)). Сигнал буду выводить с того, что есть, с DM40C, но там потолок 5МГц.

200кГц


500кГц


1МГц


2МГц


5МГц

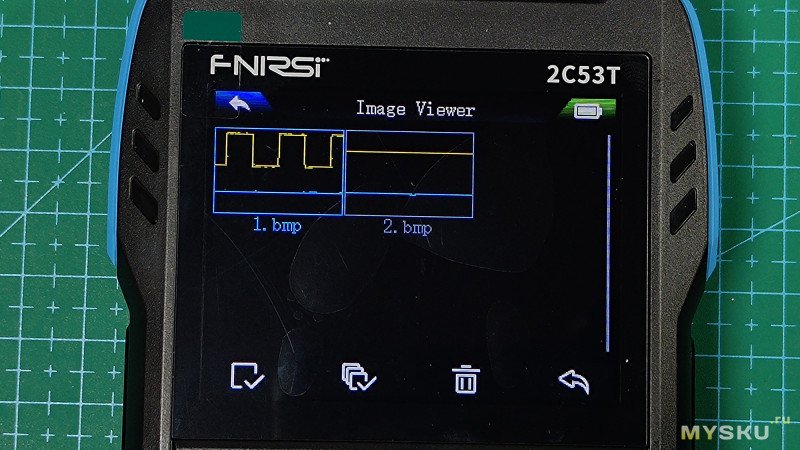

Оба прибора делают скриншоты, но в 2С53Т можно попасть в отдельную галерею, где можно просмотреть сделанные скрины.

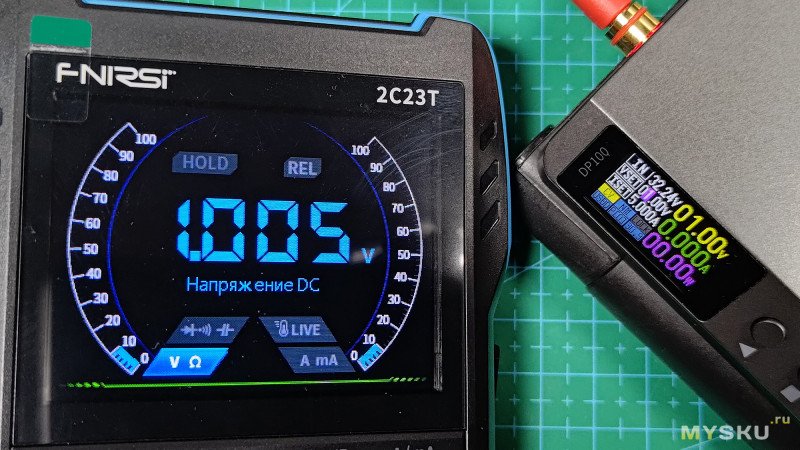

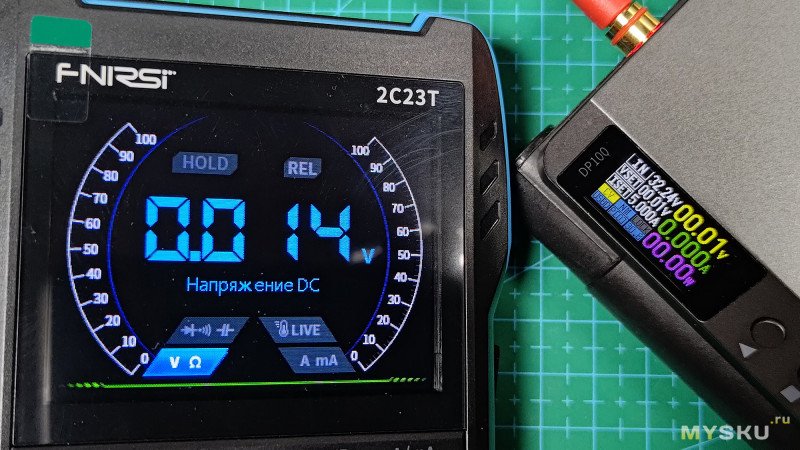

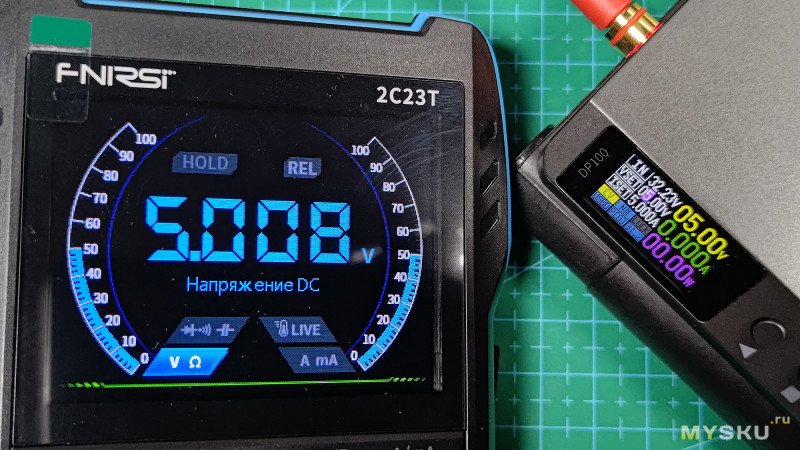

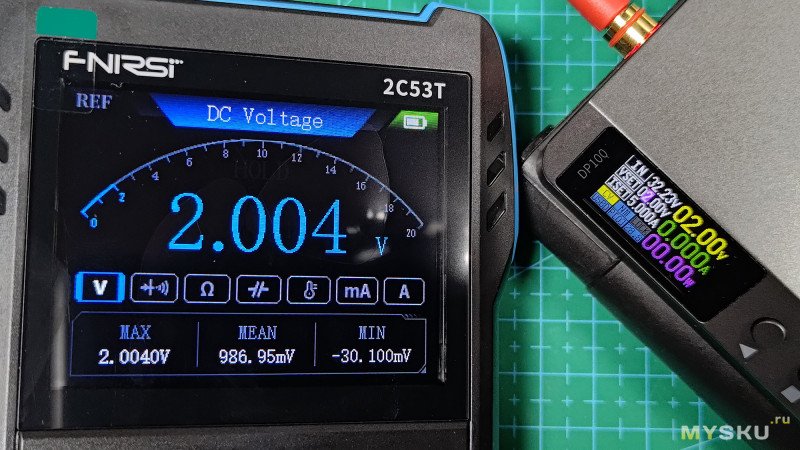

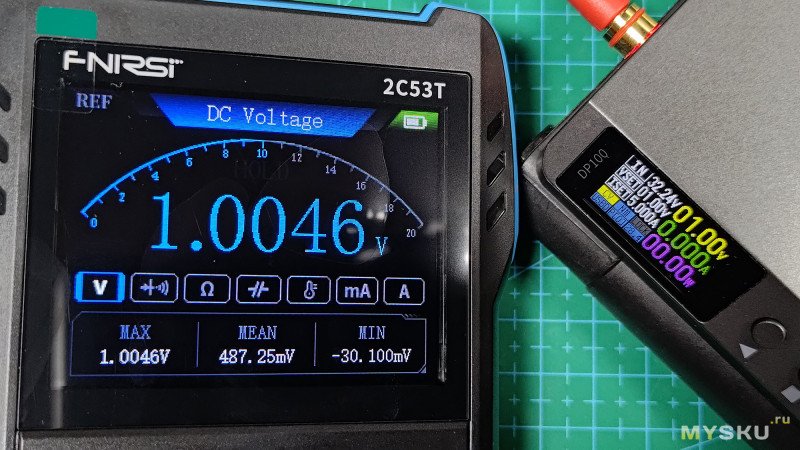

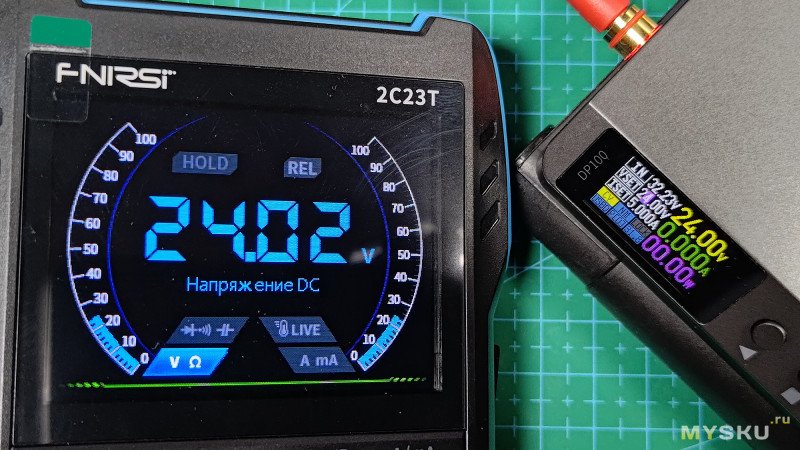

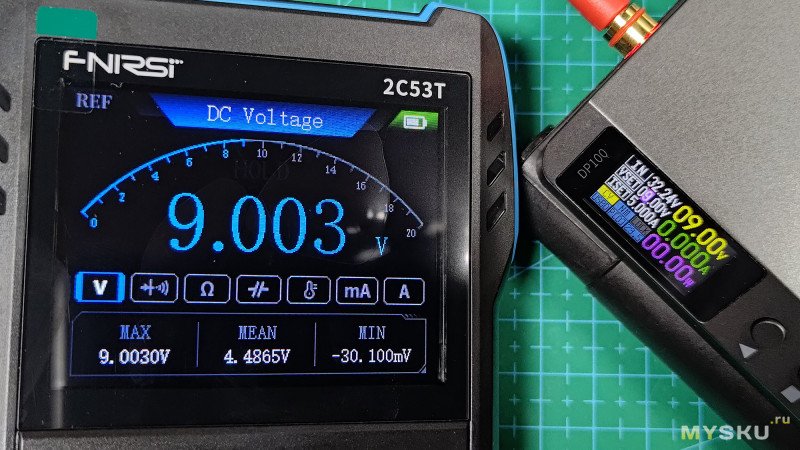

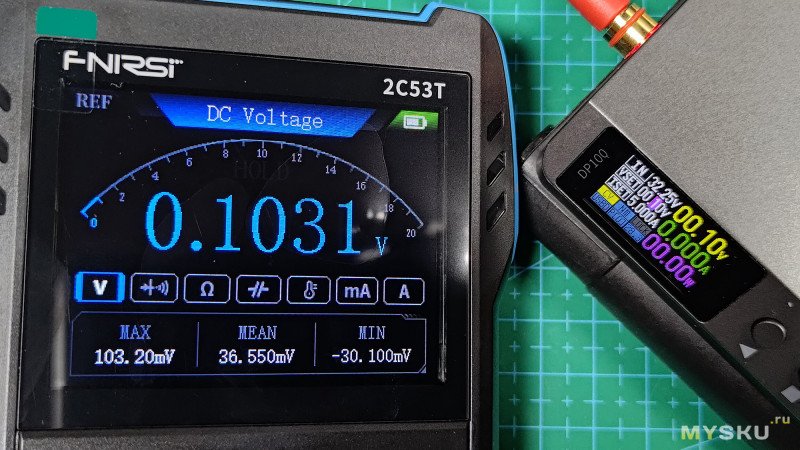

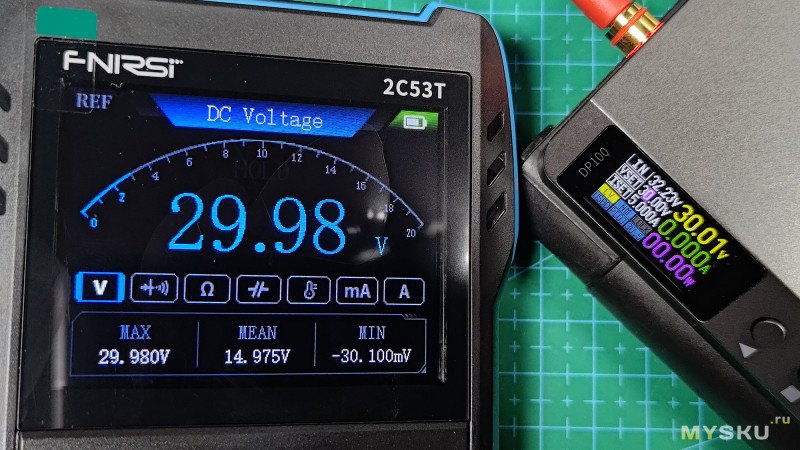

В режиме мультиметра есть отличия по интерфейсу и немного по функционалу. На 2С23Т нет бесконтактного определения напряжения и измерения частоты, последнее вообще странно. Быстрый переход в режим мультиметра по клавише отличается — в 2С23Т по клавише Trigger, в 2С53Т по Move. В остальном характеристики одинаковы. В режиме измерения постоянного напряжения точность измерений, как и у DST-210, ±0.5%+3. В целом, очень приближённые показания.

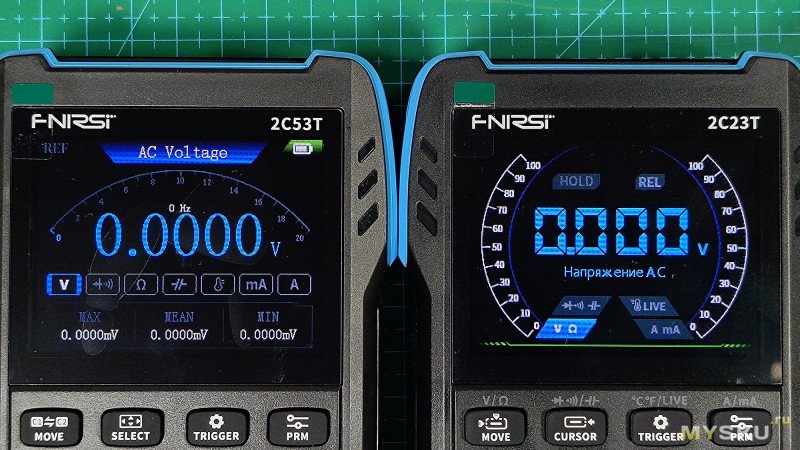

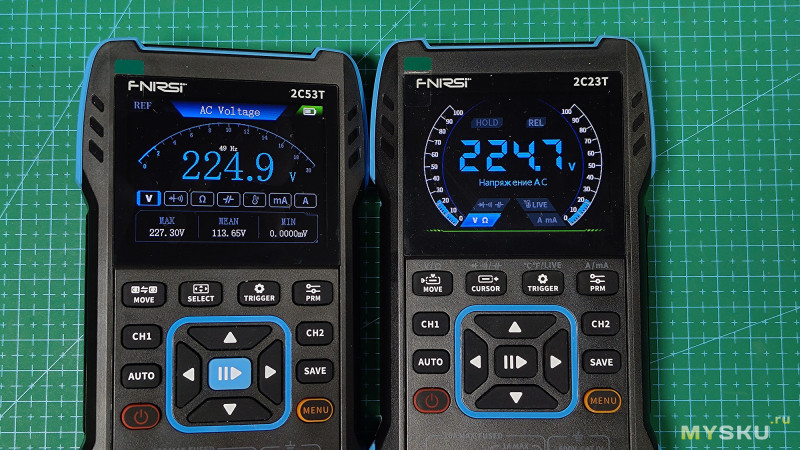

Переменное напряжение в розетке.
2С53Т одновременно показывает частоту сети, более младший собрат частоту не измеряет.

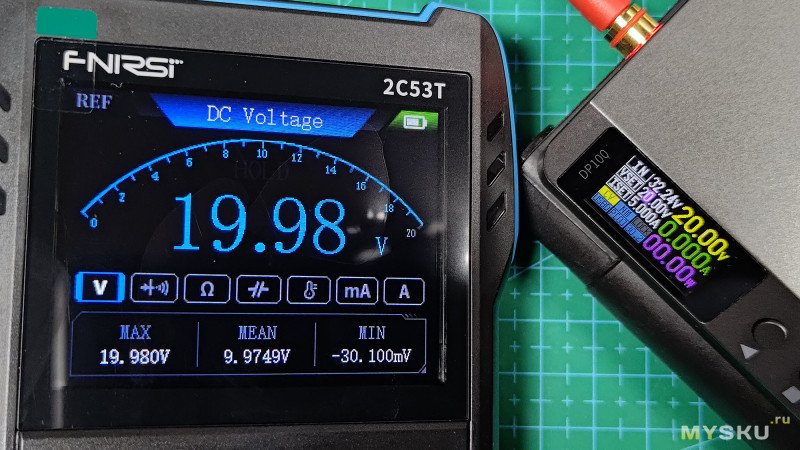

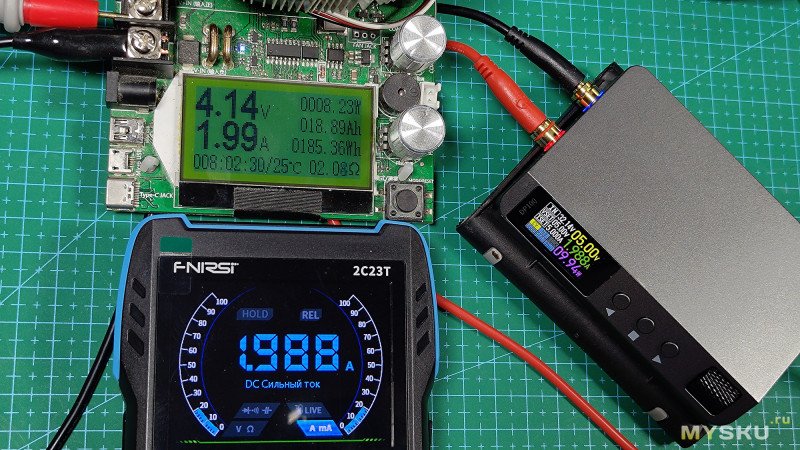

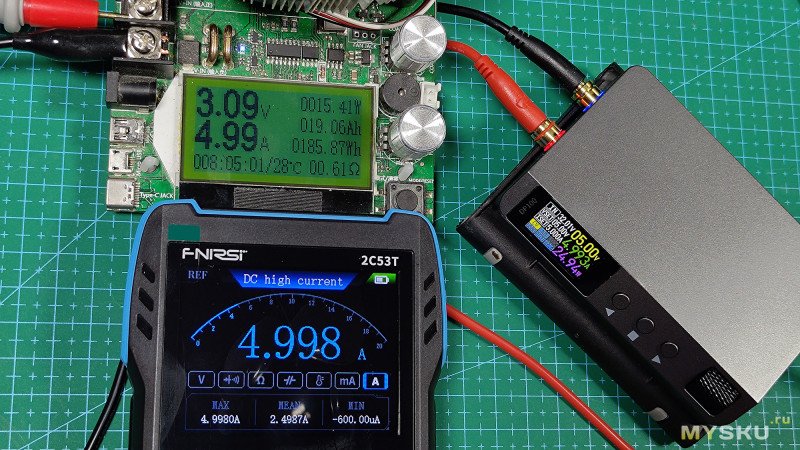

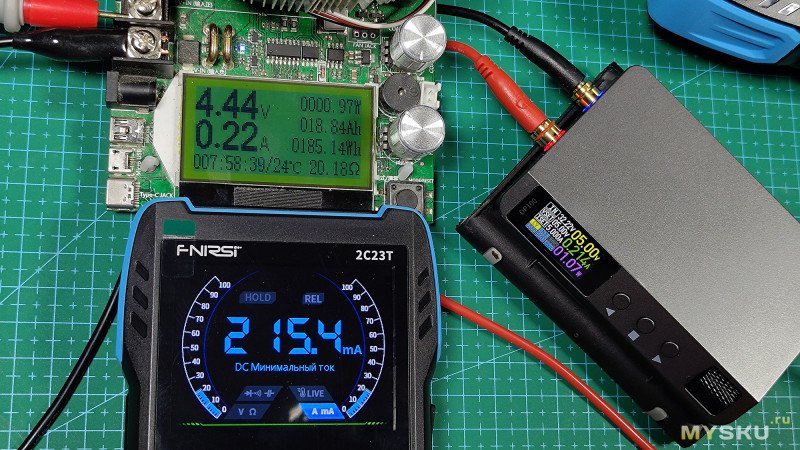

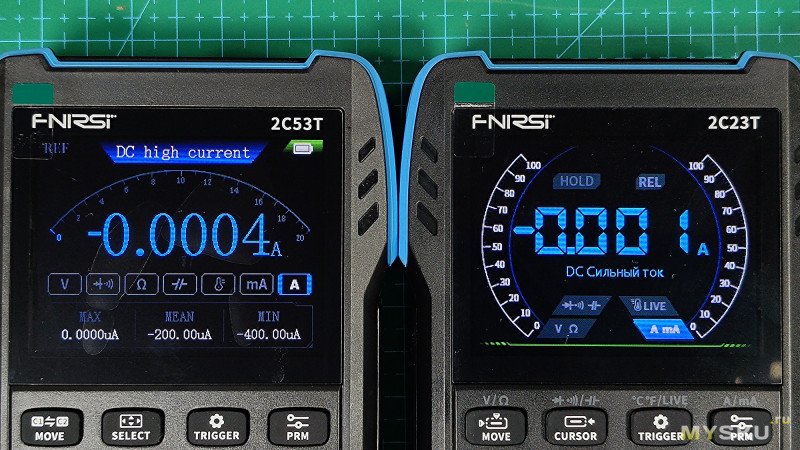

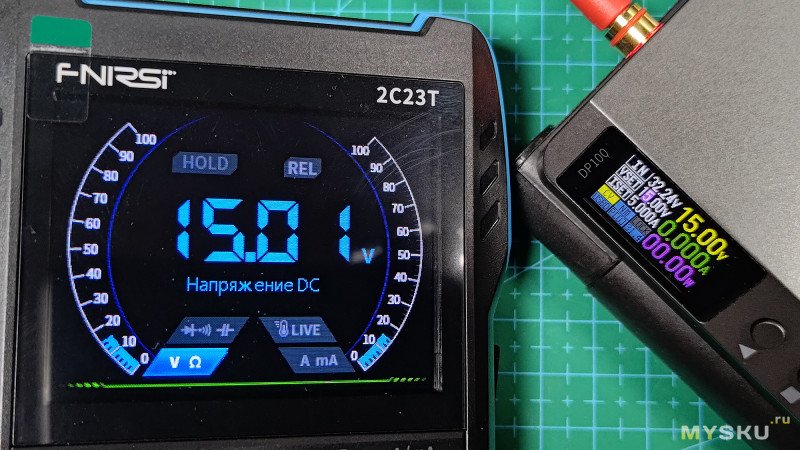

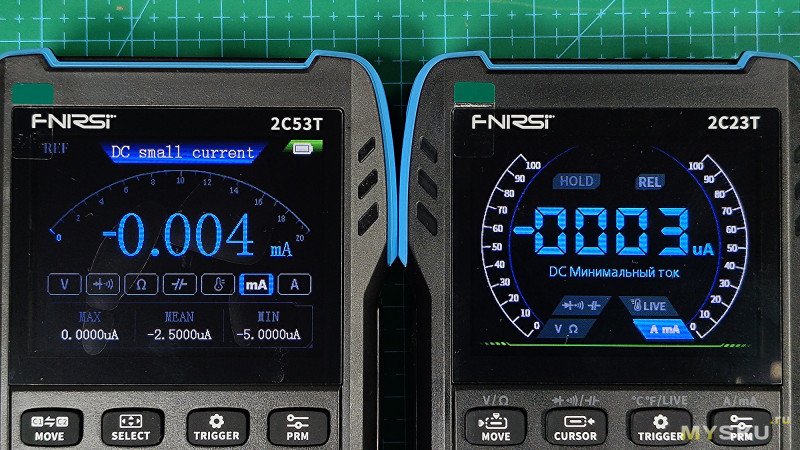

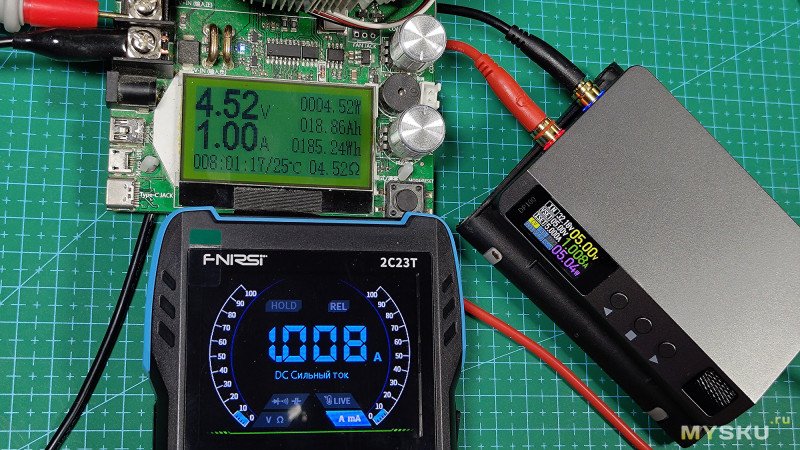

Постоянный ток.

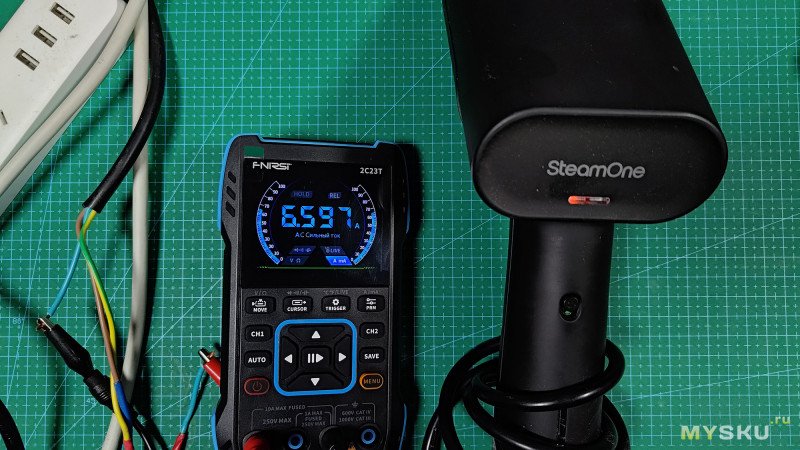

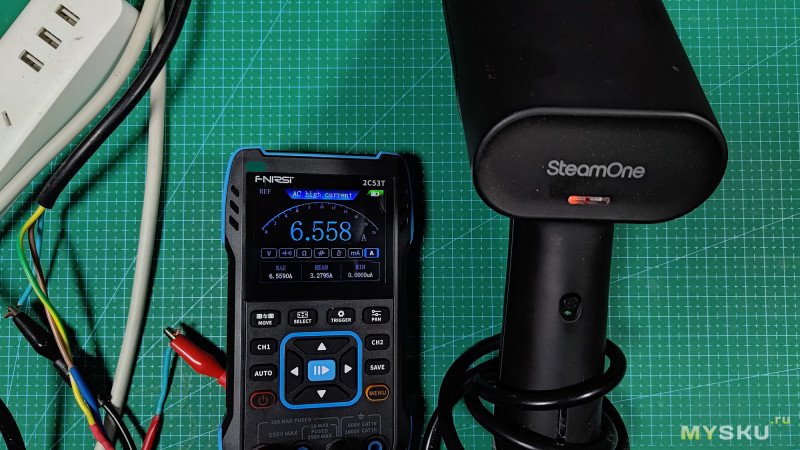

Переменный ток (запуск ручного отпаривателя 1.8кВт)

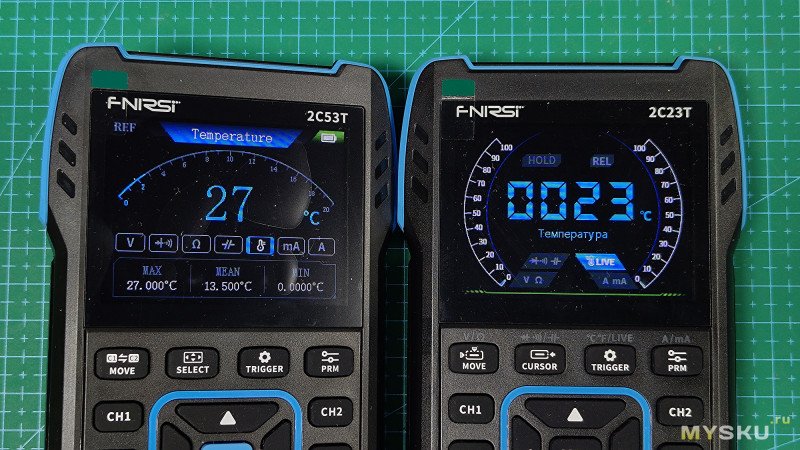

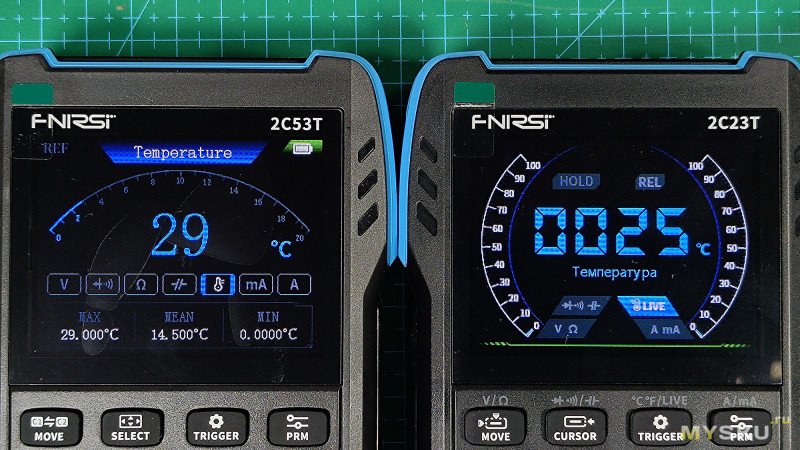

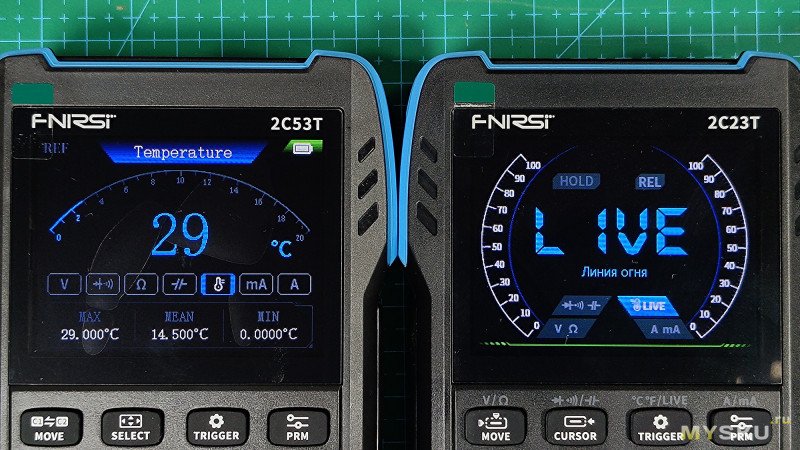

В обоих приборах есть функция измерения температуры, но термопар в комплекте не поставляется. С отключенным датчиком приборы умудряются что-то измерять, но на эти показания я бы не ориентировался.

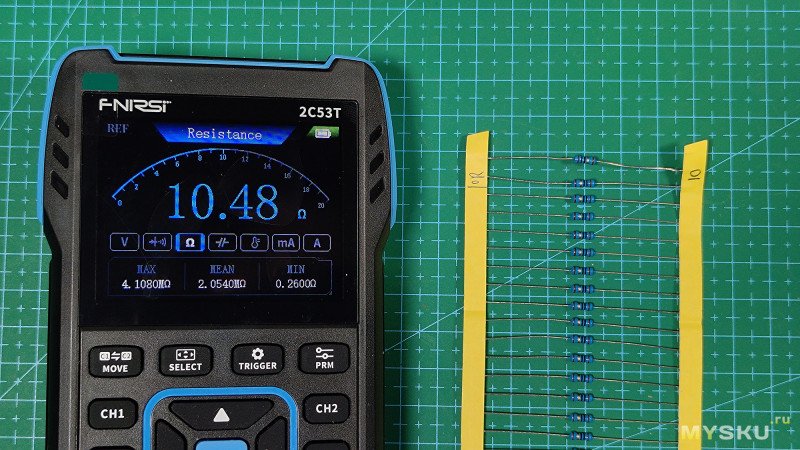

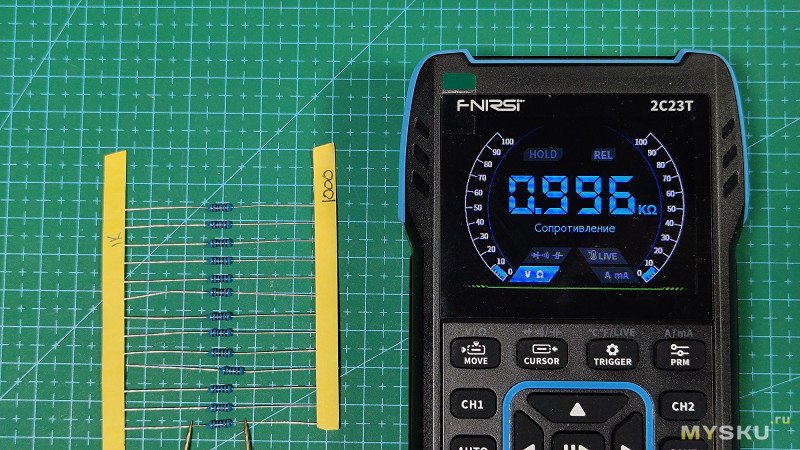

Измерения сопротивлений.

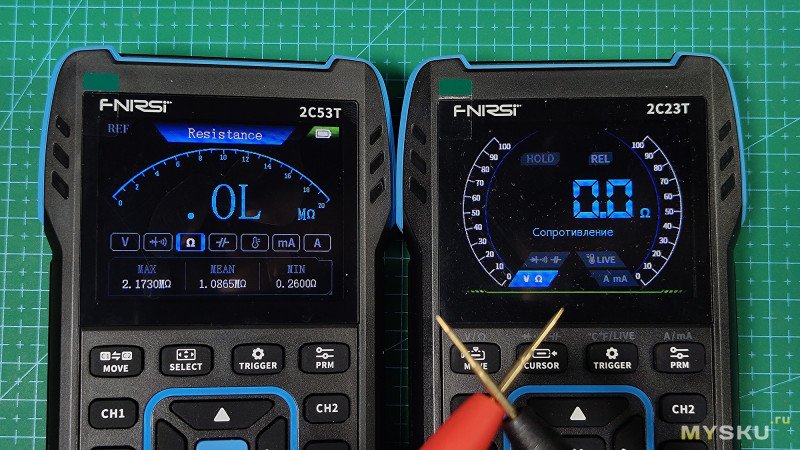

Сначала посмотрим собственное сопротивление родных щупов из комплекта. 2С53Т намерил 0.47Ом, стандартное значение для дешёвых щупов. Но 2С23Т почему-то намерил 0Ом.


Прозвонка отзывчивее на 2C53T, но в обоих случаях бывают моменты, когда даже после отпускания щупов, сигнал ещё звучит несколько микросекунд.

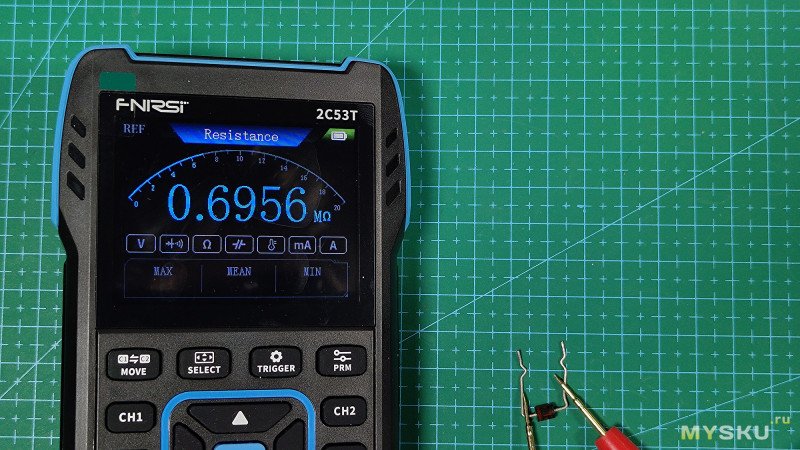

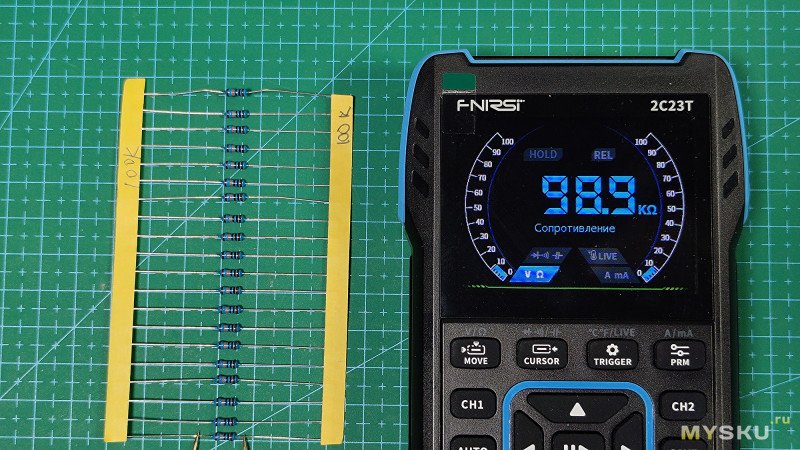

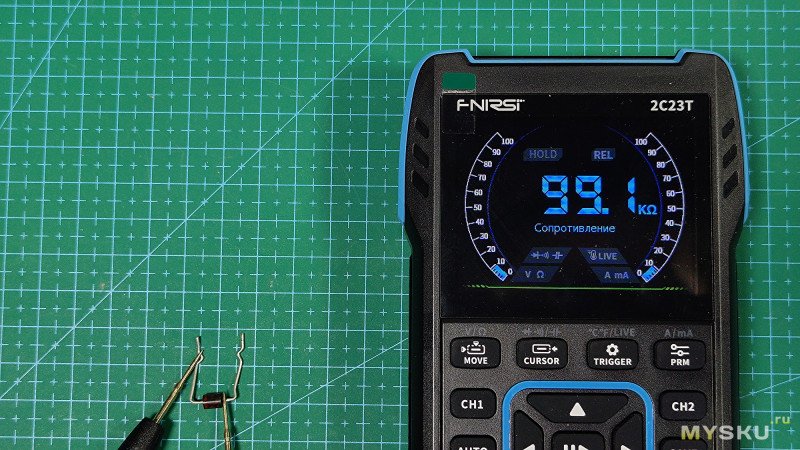

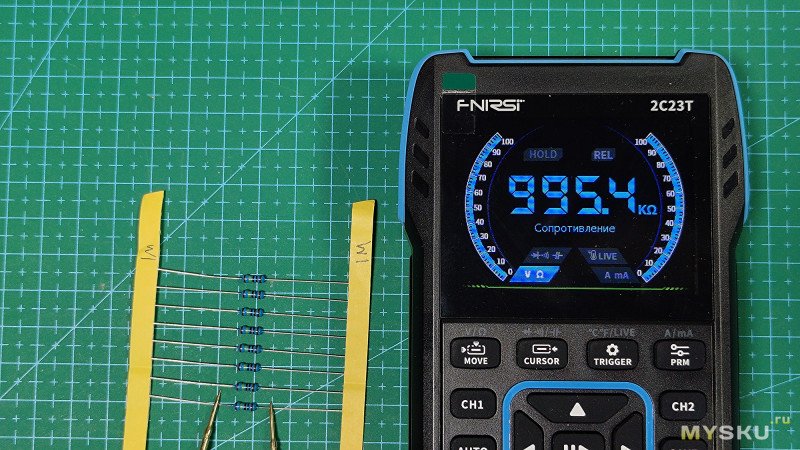

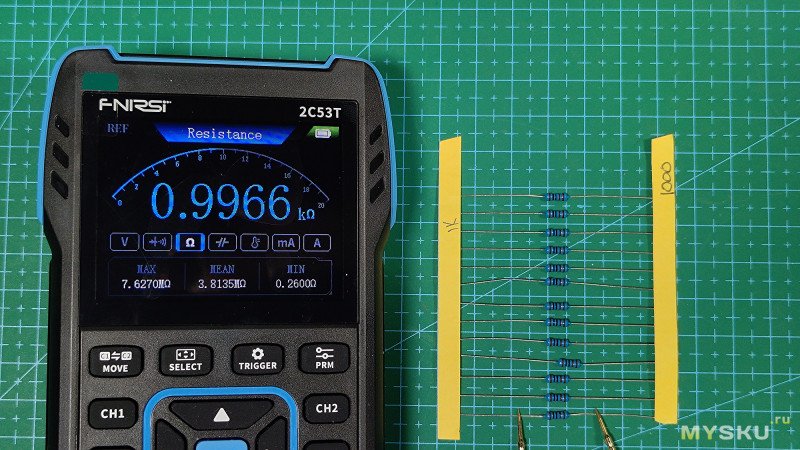

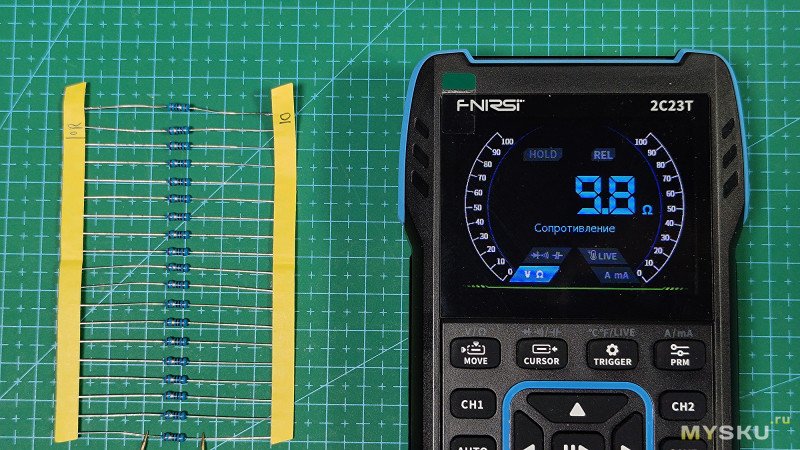

Резисторы металло-плёночные.

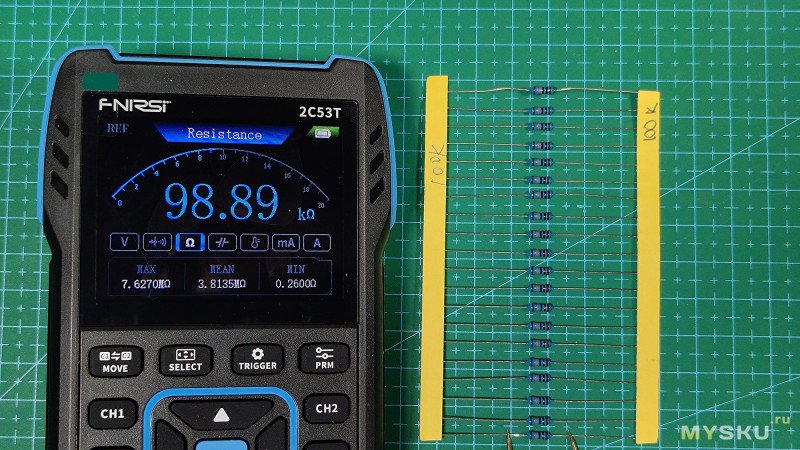

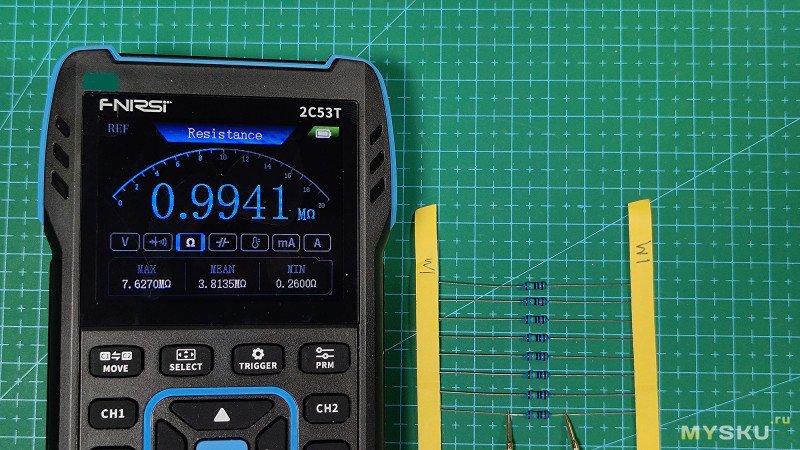

10 Ом, 1 кОм, 100 кОм, 1 МОм

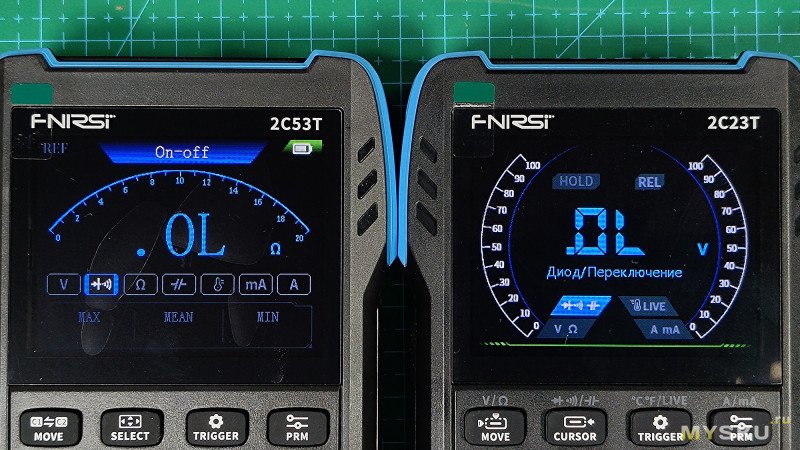

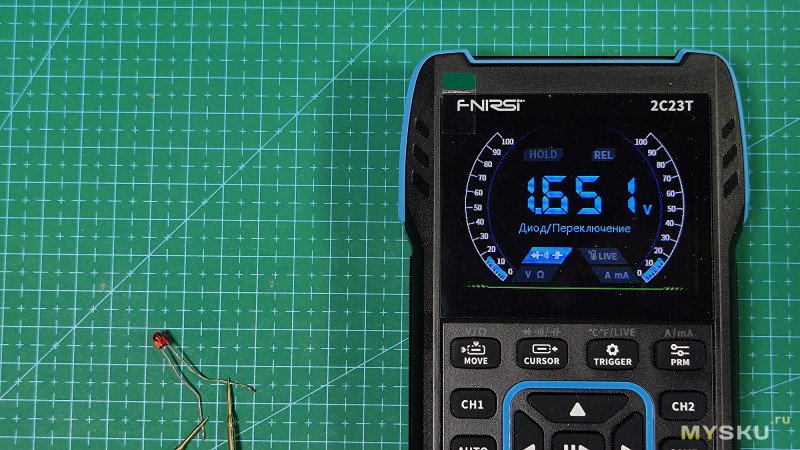

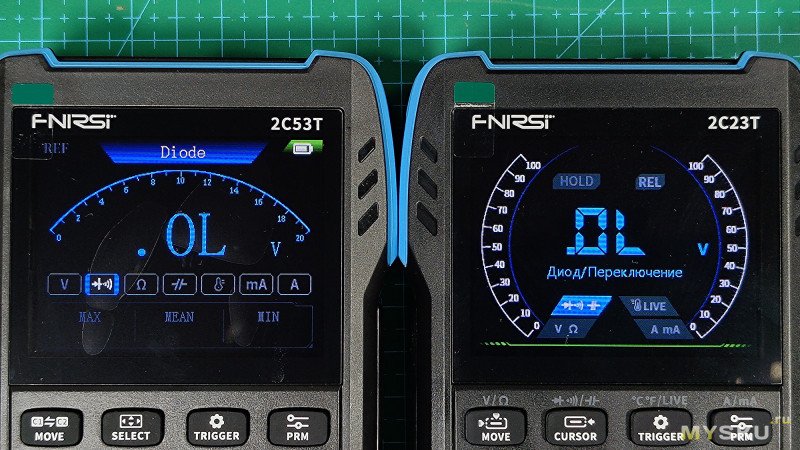

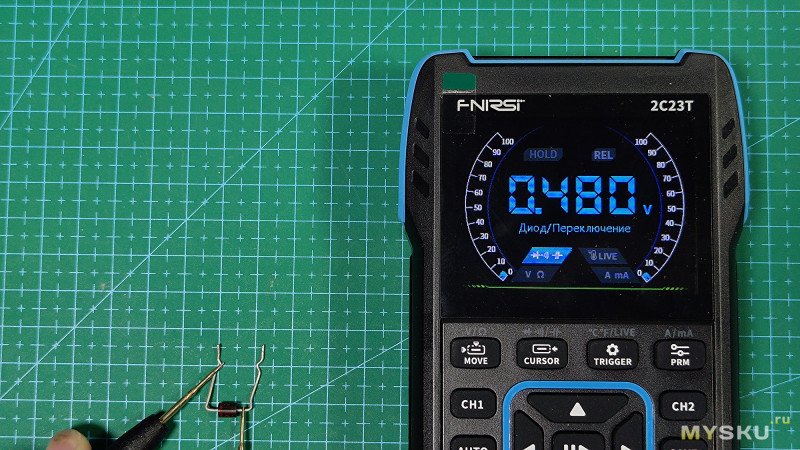

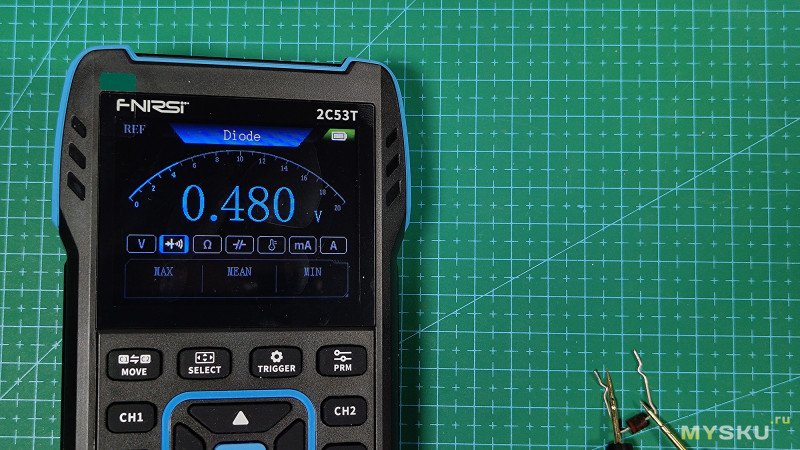

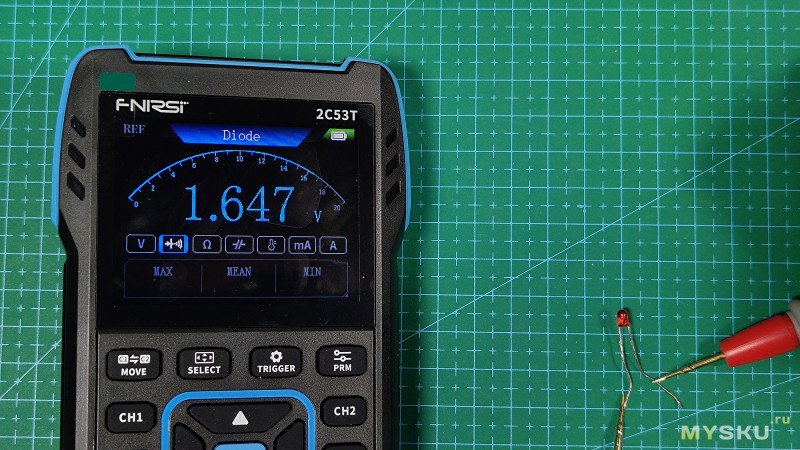

Измерение диодов

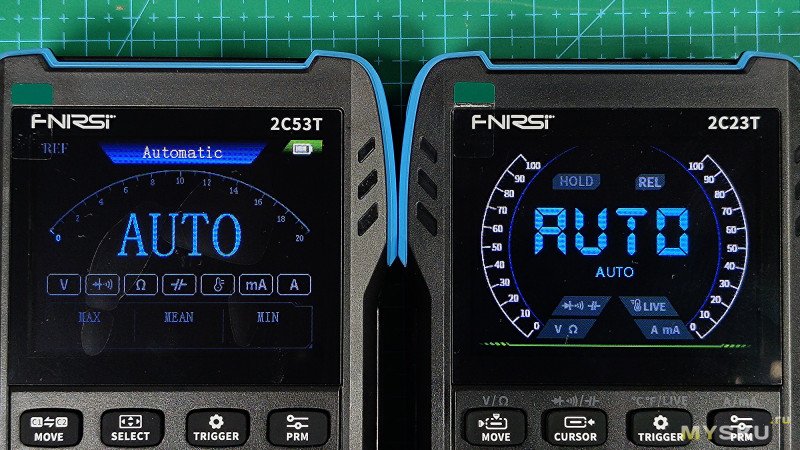

Если в режиме Auto попробовать приложиться к выводам диода, то будет измеряться сопротивление — в этом плане всё как и раньше, хотя думал, что уже пофиксили этот момент.

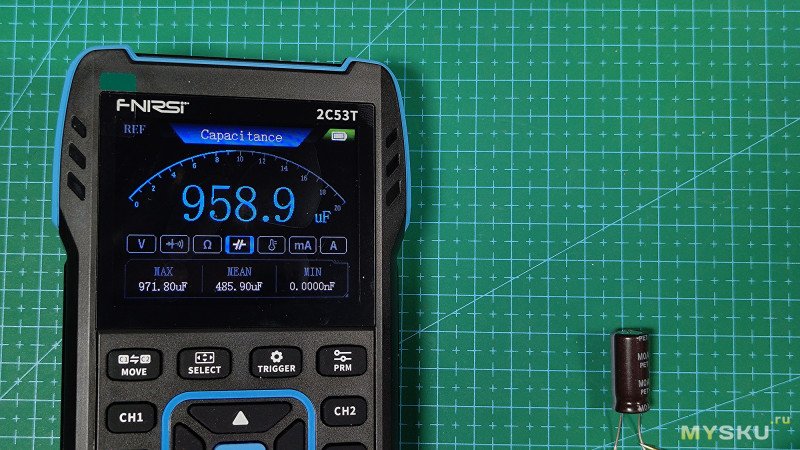

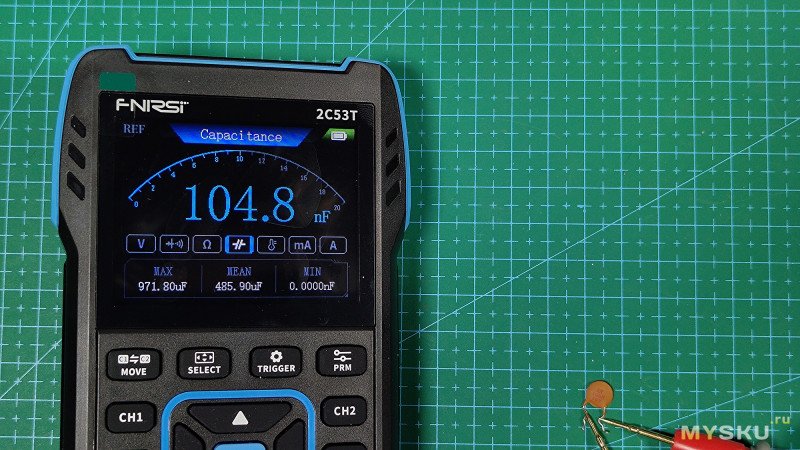

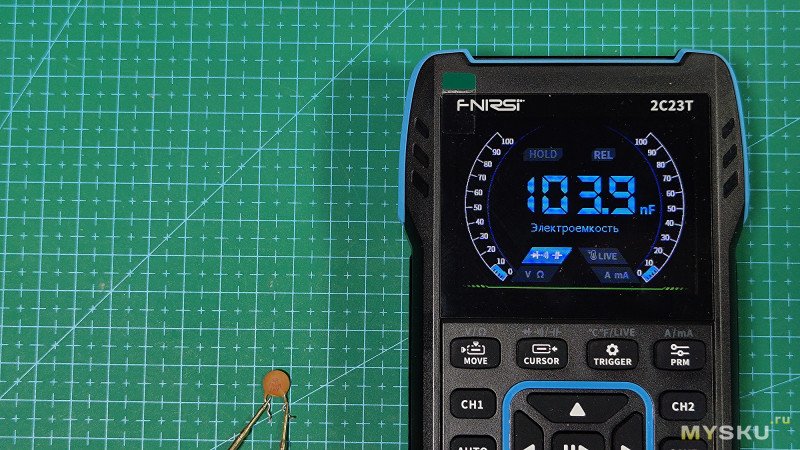

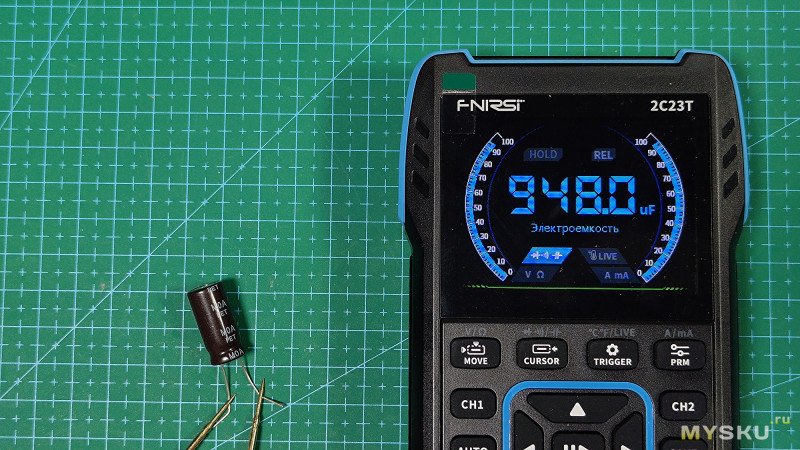

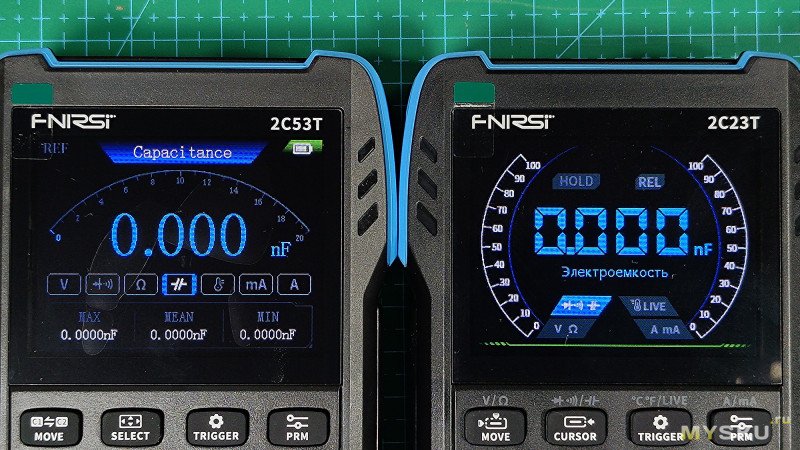

Измерения ёмкости конденсаторов.
Электролитический 25В 1000мкФ, керамический (104) 100нФ

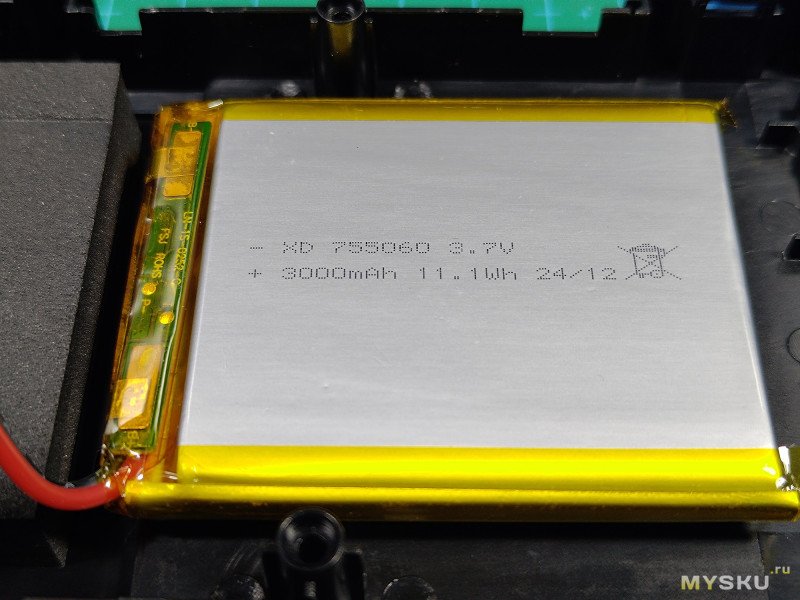

Разборки

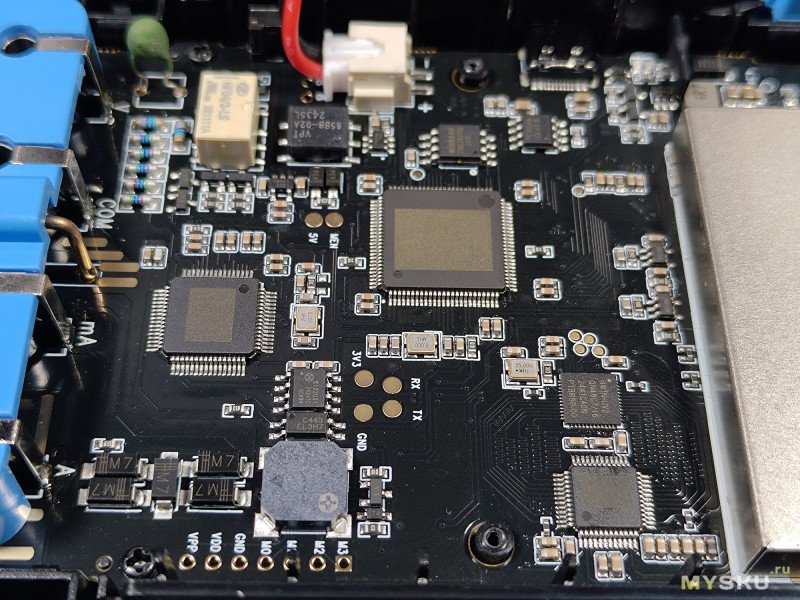

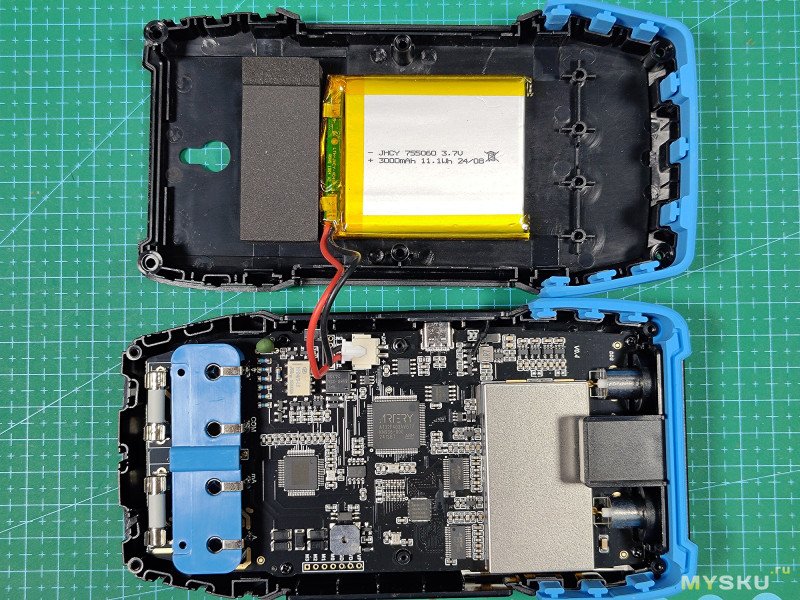

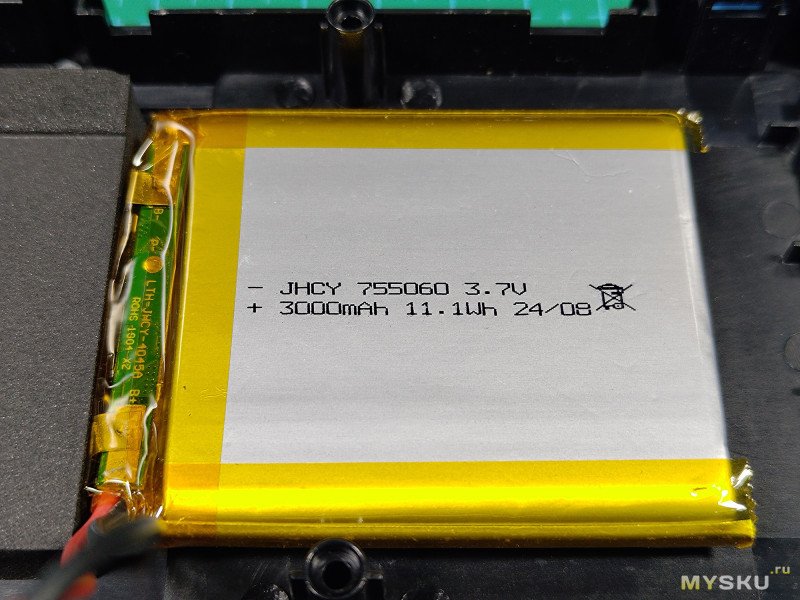

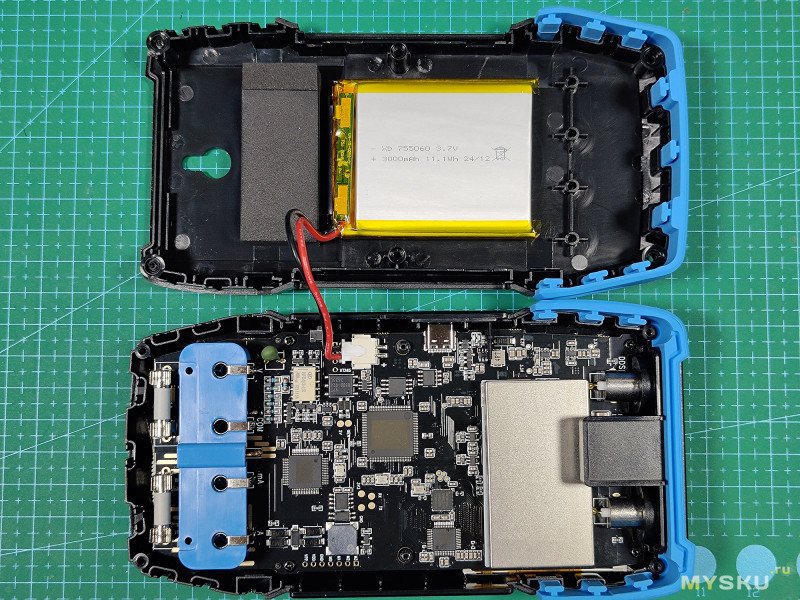

Корпуса у приборов одинаковые, держатся за счёт 6 саморезов + защёлки. За счёт защёлок разбираются немного сложнее, чем DST-210. Оба девайса основаны на Artery AT32F403A, причём маркировки, то затирают, то оставляют.

Итоги

Обе модели комбинированных приборов вполне подойдут для общих измерений, ремонта и диагностики электроники и электрики, причём модель 2С23Т я бы не назвал устаревшей, хотя и смущает отсутствие в нём функции NCV, измерения частоты и отсутствие индикации уровня заряда АКБ в режиме мультиметра, но при этом поддерживает русский язык, в 2C53T оставили только английский. Последний будет интересен в первую очередь более продвинутым режимом осциллографа с повышенной в 5 раз частотой дискретизации и полосой пропускания. Не понятно только, почему ему в режиме генератора сигналов порезали максимальную частоту до 50кГц, в то время как в предыдущем 2C23T потолок был 2МГц. К общим плюсам отнесу два канала в осциллографах, возможность сохранять оттуда скриншоты, достаточную точность измерений и универсальность. Среди минусов отмечу отсутствие термопары в комплекте.
