Быстрая флешка Fanxiang F951 - в поисках скорости разбираем и улучшаем охлаждение
- Цена: ~3000р
- Перейти в магазин
В продолжении mysku.club/blog/aliexpress/103536.html
Решил таки распотрошить и попытаться исправить проблемы с перегревом.
Поворотная скоба снимается легко — достаточно ее чуть разжать.

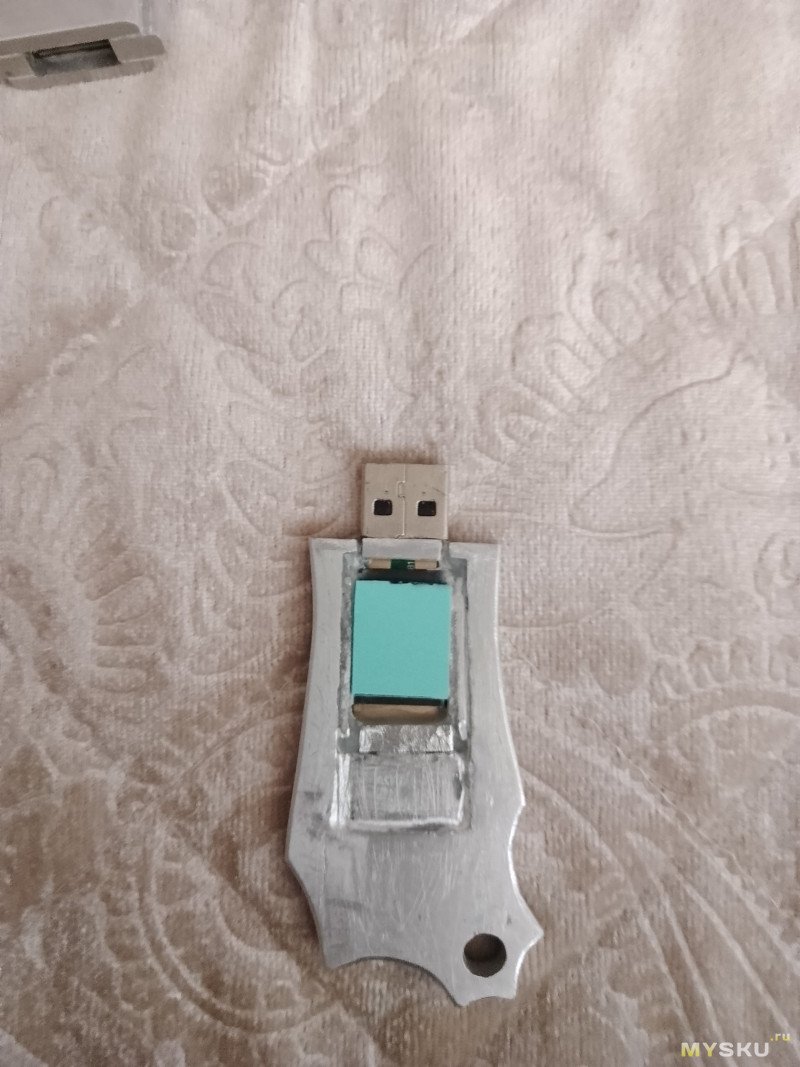

В отверстиях под ось с обоих сторон чернеют корпуса флеша:
Дальше про самое сложное — как вытащить заглушку со стороны usb-A.

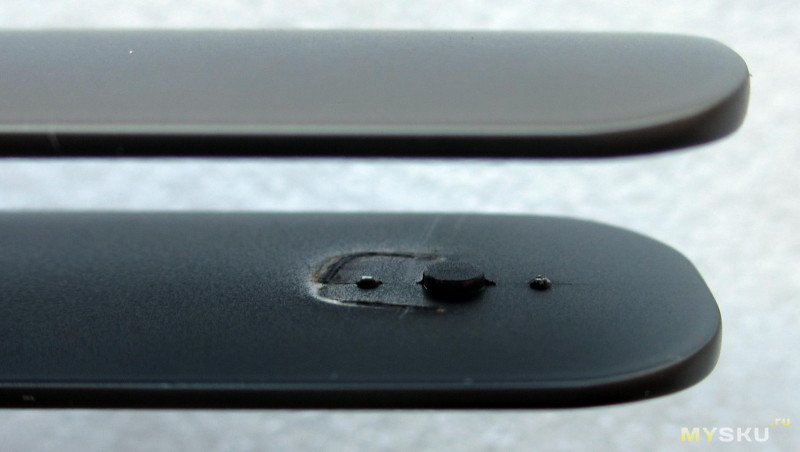

Здесь я изначально пошел неправильным путем, пытаясь поддеть ее механически, что несколько повредило корпус. Часть клея это позволило вытащить, но результата не дало. Так же пытался греть и смачивать ацетоном.
Выводы после успешного вскрытия:

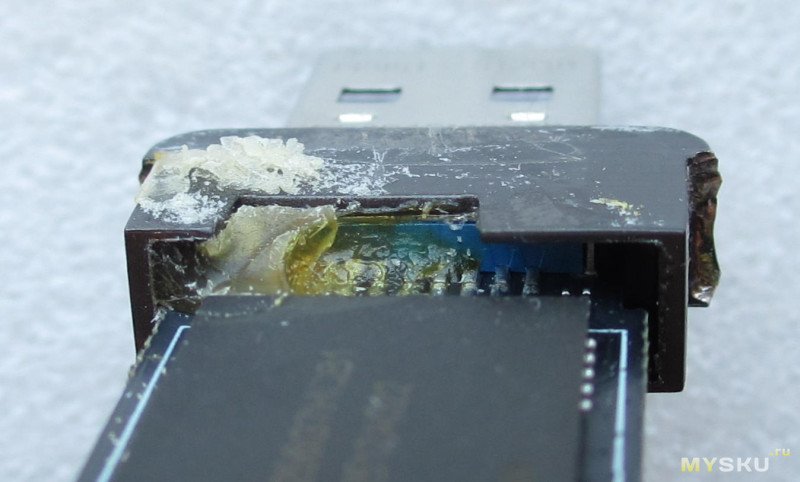

Никаких защелок итп там нет, заглушка залита клеем, который в обычных условиях твердый. Следы клея:

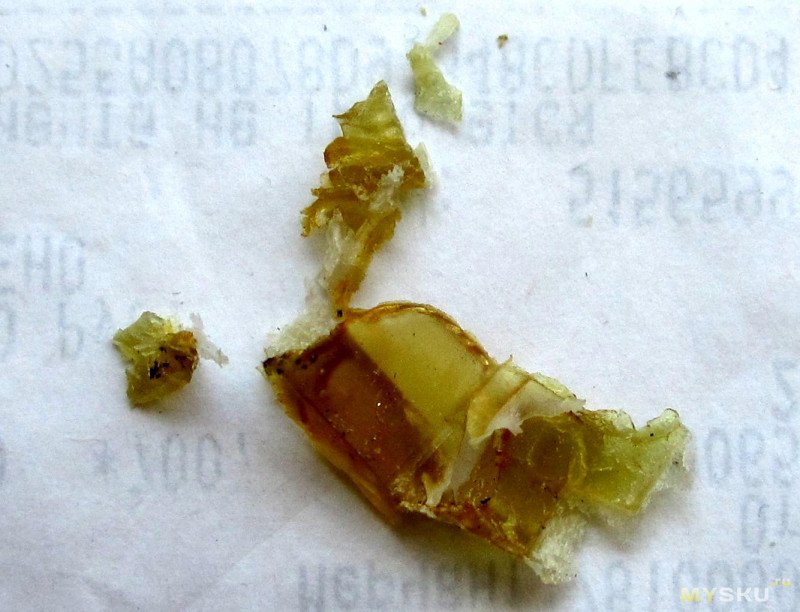

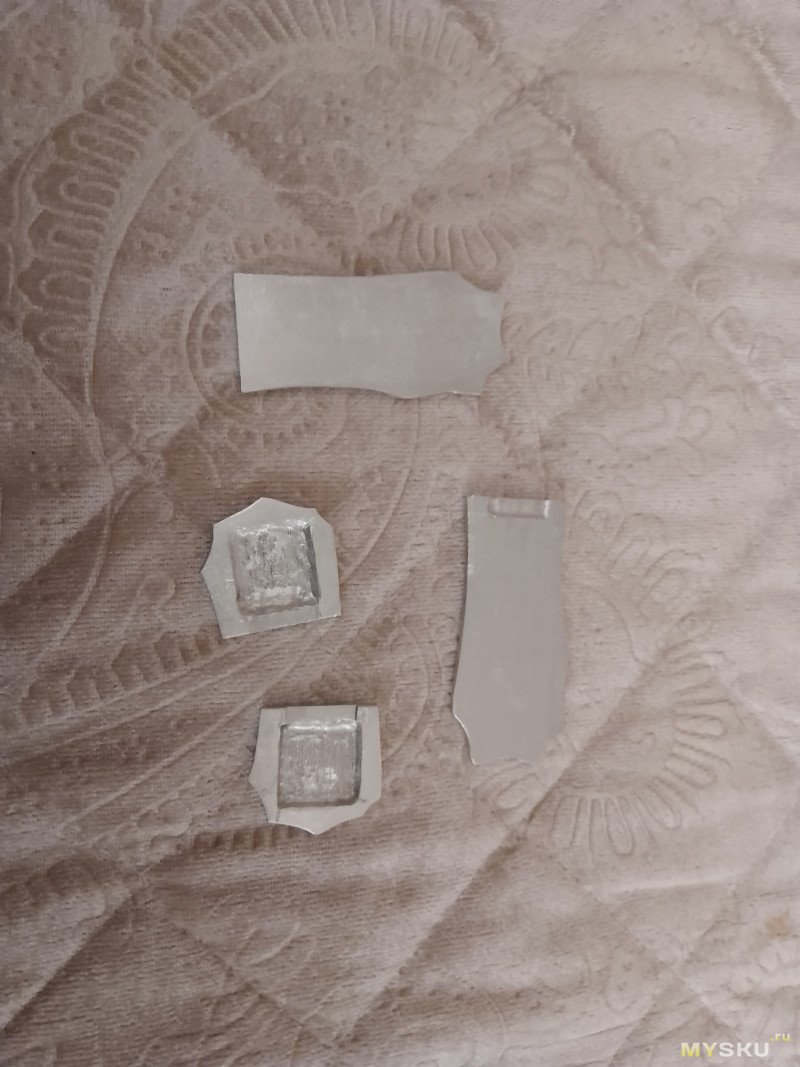

Куски клея:
Ацетон, этанол и изопропанол клей не растворяют, этанол вроде бы немного размягчает — уже после разборки вымачивал кусочек минут 10 во всех трех. Возможно они так же ухудшают адгезию, но не факт что смогут проникнуть в щель. Путь сомнительный.
upd. бензин тоже его не берет.
Но клей все же термопластичный, если его нагреть слегка выше сотни градусов размягчается. А значит нагрев корпуса со стороны заглушки выглядит перспективно. Корпус не надо держать голыми руками, он достаточно толстый и быстро прогревается весь. После нагрева можно пытаться вытолкнуть плату с заглушкой, упираясь через usb-C разьем (корпус разьема упирается в плату+запаян в нее, так что нагрузка будет не на контакты, но увлекаться с усилием не стоит). Но отмечу, что у меня к этому моменту часть клея уже была прорезана механически, возможно стоит сначала пошерудить чем-то острым и тонким, заглушка сильно выступает за детали и риска их достать нет.
Внутри находится плата зафиксированная разьемами в торцевых отверстия, контакта микросхем с корпусом нет, только через воздух.

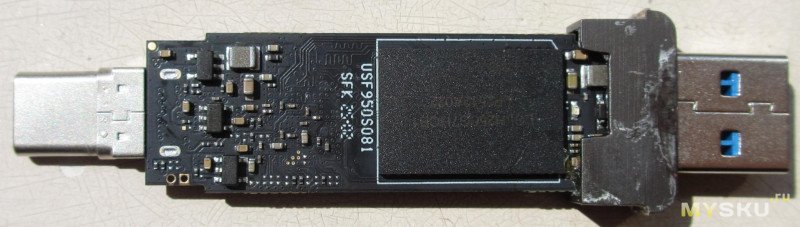

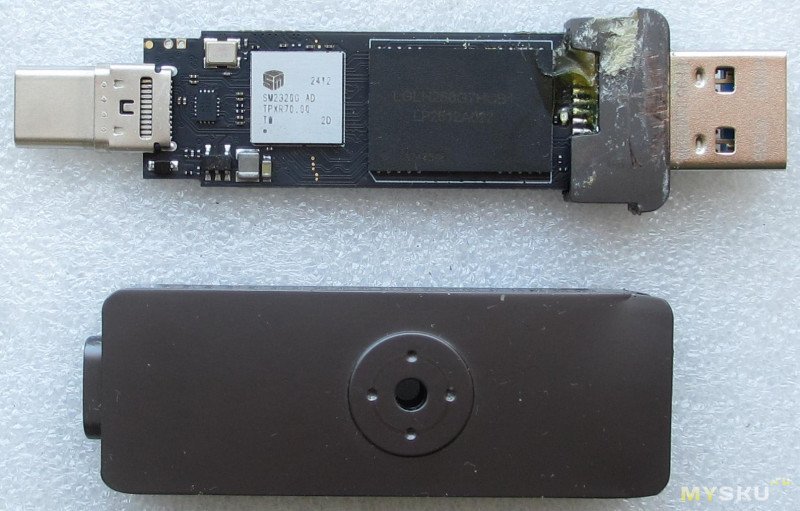

Потроха:

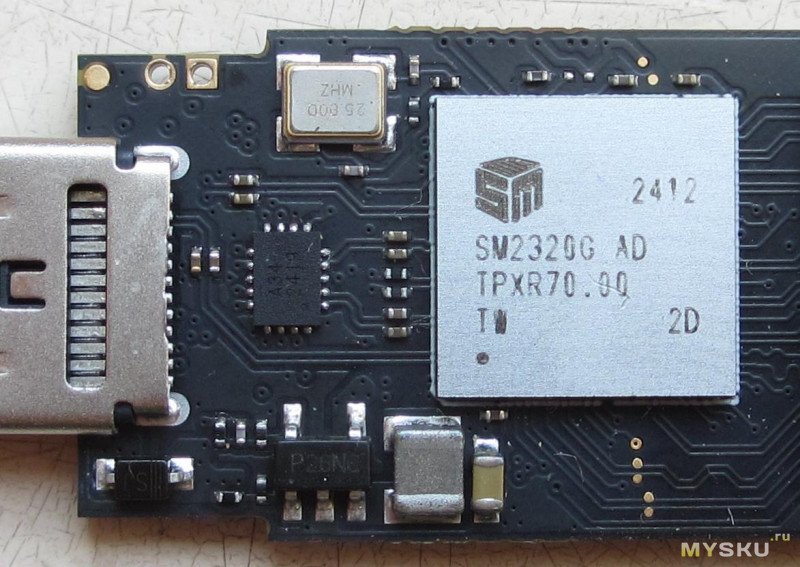

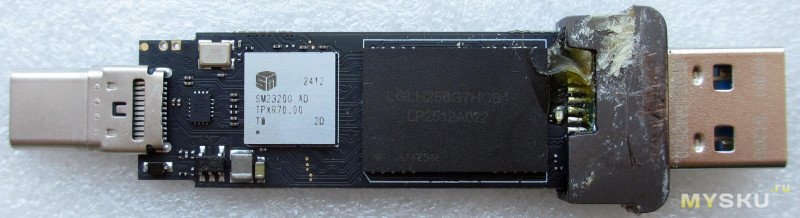

Контроллер — SM2320G AD.
Флеш — два корпуса bga132 с маркировкой LGLH256G7HCB1. Как мы уже выяснили, это

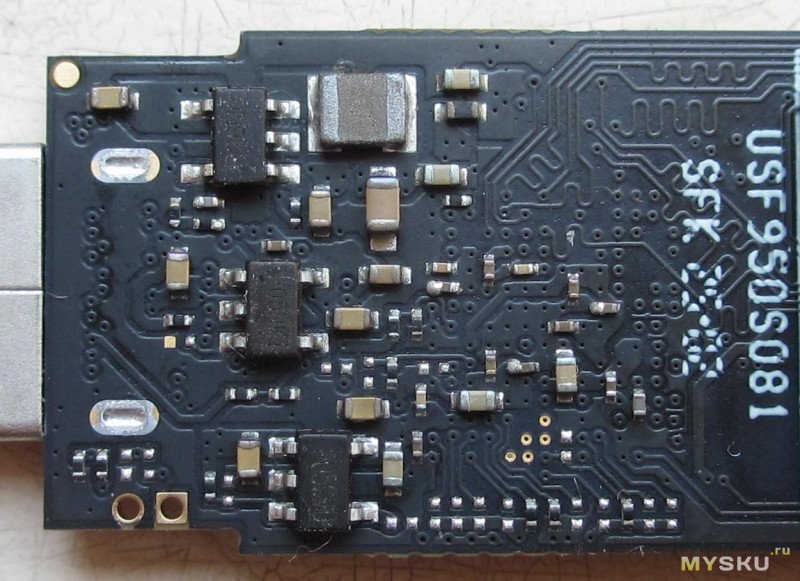

type-C разьем по толщине не симметричен, слегка смещен в сторону с контроллером, это надо учитывать при обратной сборке:

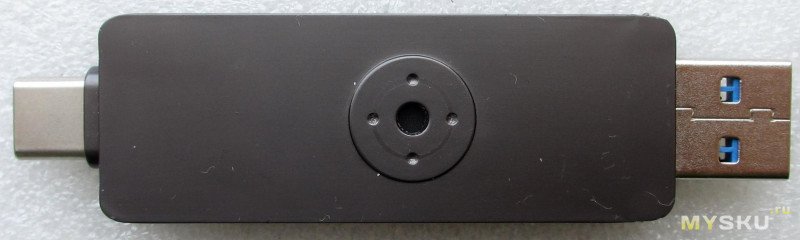

Есть зеленый индикатор активности, который в этом корпусе снаружи не виден:
Для замеров температуры наклеил на металлическую теплораспределительную пластину контроллера кусочек каптонового скотча.

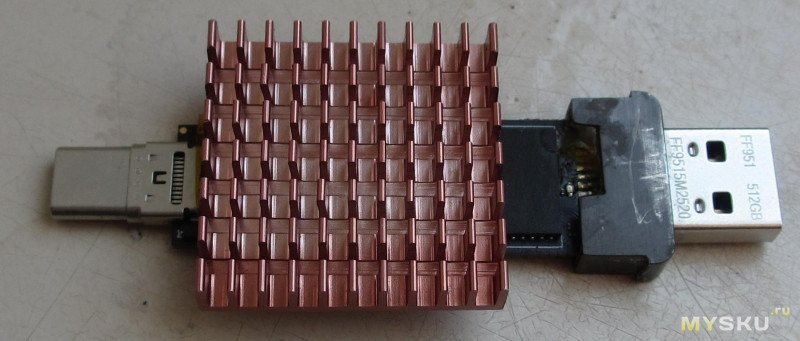

Первая проверка — убедимся как работает с достаточным охлаждением, прижав к контроллеру небольшой радиатор+обдув (что б уж точно).

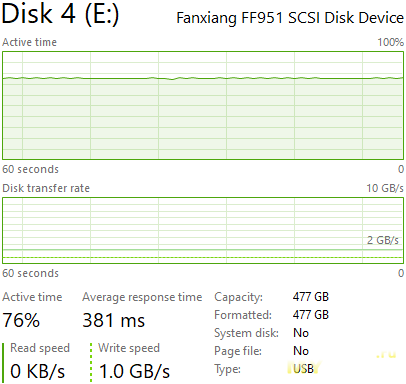

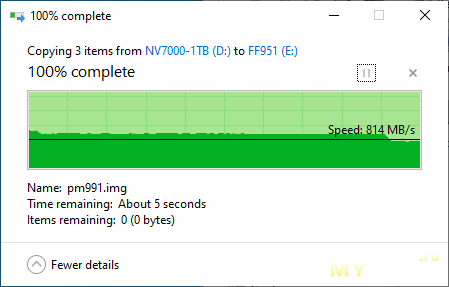

Результат оправдал ожидания, кроме slc-кеша никаких падений скорости нет, до конца ~1100MB/s:

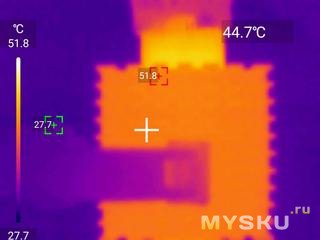

радиатор (под прищепкой) нагрелся до 52C, максимальное потребление ~3.8Вт:

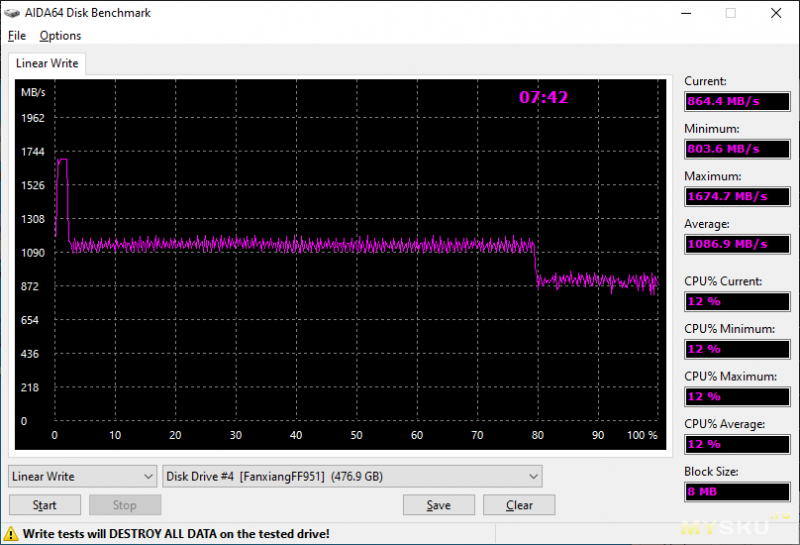

Напомню, что в исходном состоянии было так:

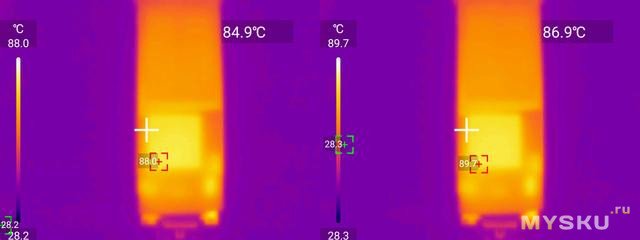

Посмотрел при каких температурах контроллера начинается троттлинг, на чтении:
1 стадия при 88C, вторая 91C, обратный переход к первой при 84C. На термоснимке моменты пойманы с небольшой задержкой:
Внутренняя толщина корпуса ~5.4мм, толщина платы в месте расположения флеша ~3.6мм.

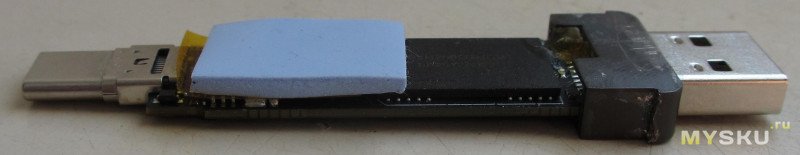

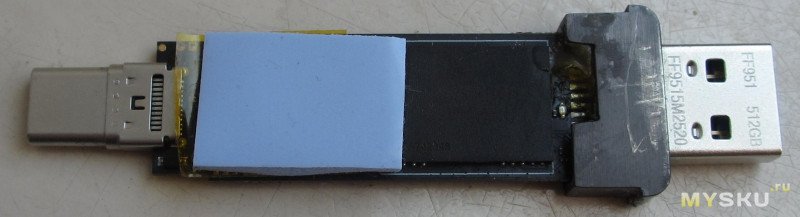

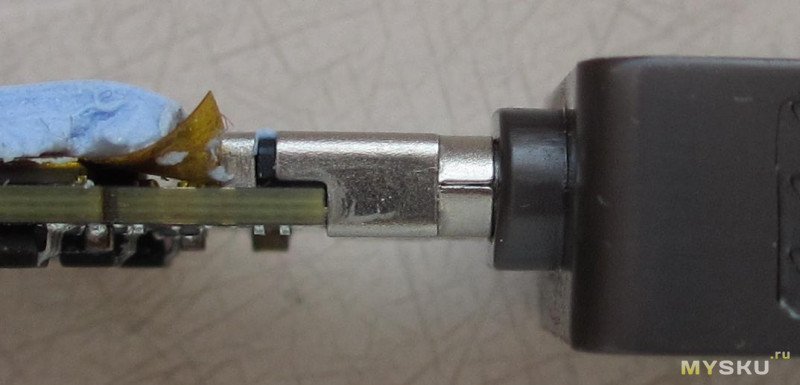

Взял какую-то термопрокладку из комплекта толи радиатора, толи usb-nvme корпуса толщиной 2мм, защитную пленку снял только с одной стороны, что бы вторая лучше скользила внутри корпуса, каптоновый скотч на контроллере не трогал.

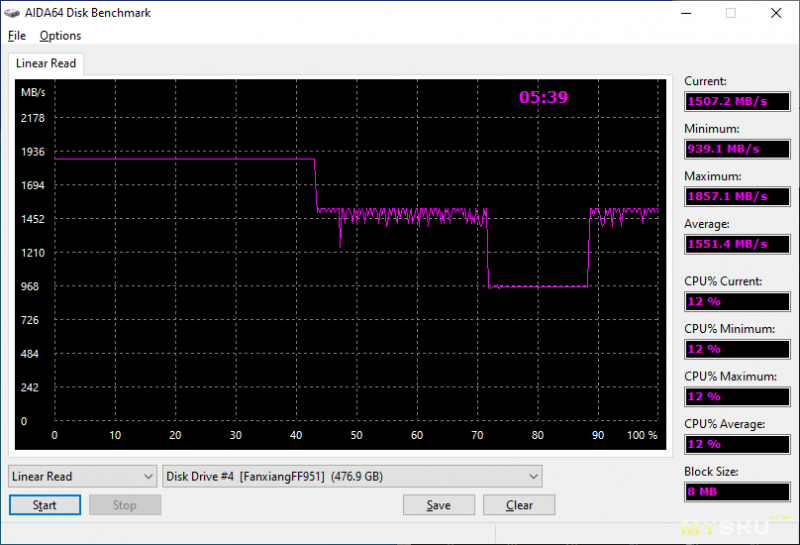

Результат не идеален — чтение перегреть не смогло, а при записи всего обьема до перегрева дошло на 80%:

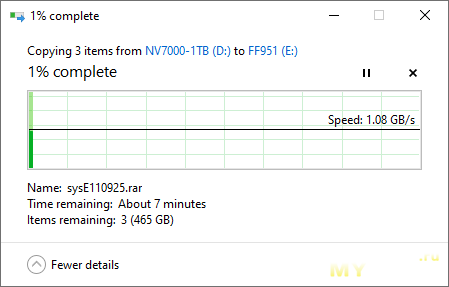

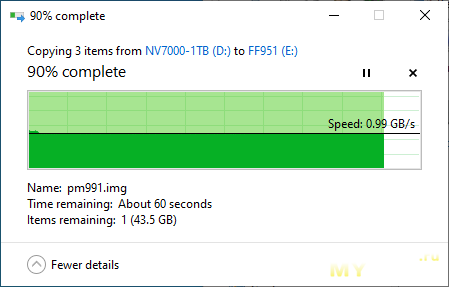

Запись файлов почти на весь обьем (505 из 512GB) — выполняется чуть медленнее, что видно и по загрузке в диспетчере задач в ~75%, из-за этого перегрев возник несколько позже, после 90%:
Для 512GB этим вполне можно ограничится. Для старшего обьема стоит подумать о прокладке с лучшей теплопроводностью или меньшей толщины + металлическую прокладку.
Как вариант — подобрать прокладку и с обратной стороны платы, но тогда всю эту конструкцию будет сложнее вставить в корпус.

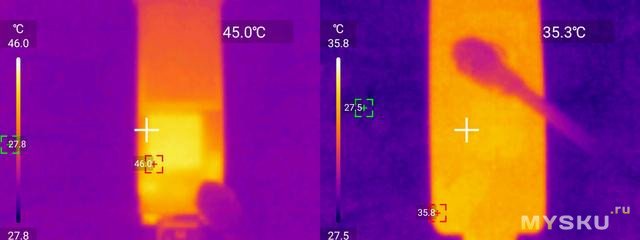

Температура в простое — контроллера на голой плате 46C, корпуса с установленной термопрокладкой — 35C (ватная палочка загораживает отверсие с более горячим флешем):
Предположения подтвердились — никаких мер по охлаждению в штатной конструкции не предусмотрено, и при желании его можно заметно улучшить, получив возможность записывать на полной скорости практически весь обьем. А стоит ли этим заниматься каждый решает сам.
Решил таки распотрошить и попытаться исправить проблемы с перегревом.
Поворотная скоба снимается легко — достаточно ее чуть разжать.
В отверстиях под ось с обоих сторон чернеют корпуса флеша:Дальше про самое сложное — как вытащить заглушку со стороны usb-A.
Здесь я изначально пошел неправильным путем, пытаясь поддеть ее механически, что несколько повредило корпус. Часть клея это позволило вытащить, но результата не дало. Так же пытался греть и смачивать ацетоном.
Выводы после успешного вскрытия:
Никаких защелок итп там нет, заглушка залита клеем, который в обычных условиях твердый. Следы клея:
Куски клея:Ацетон, этанол и изопропанол клей не растворяют, этанол вроде бы немного размягчает — уже после разборки вымачивал кусочек минут 10 во всех трех. Возможно они так же ухудшают адгезию, но не факт что смогут проникнуть в щель. Путь сомнительный.upd. бензин тоже его не берет.
Но клей все же термопластичный, если его нагреть слегка выше сотни градусов размягчается. А значит нагрев корпуса со стороны заглушки выглядит перспективно. Корпус не надо держать голыми руками, он достаточно толстый и быстро прогревается весь. После нагрева можно пытаться вытолкнуть плату с заглушкой, упираясь через usb-C разьем (корпус разьема упирается в плату+запаян в нее, так что нагрузка будет не на контакты, но увлекаться с усилием не стоит). Но отмечу, что у меня к этому моменту часть клея уже была прорезана механически, возможно стоит сначала пошерудить чем-то острым и тонким, заглушка сильно выступает за детали и риска их достать нет.
Внутри находится плата зафиксированная разьемами в торцевых отверстия, контакта микросхем с корпусом нет, только через воздух.
Потроха:
Контроллер — SM2320G AD.

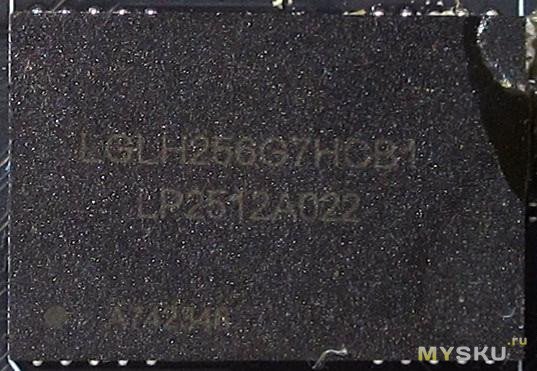

Флеш — два корпуса bga132 с маркировкой LGLH256G7HCB1. Как мы уже выяснили, это
0xad,0x7e,0x28,0xb,0x0,0xc0,0x0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/dietype-C разьем по толщине не симметричен, слегка смещен в сторону с контроллером, это надо учитывать при обратной сборке:

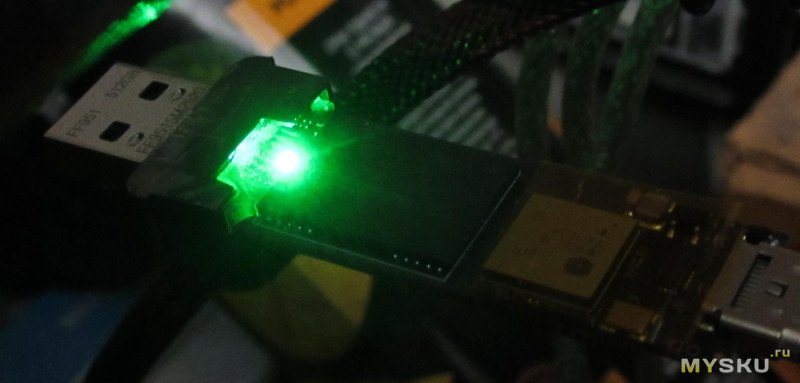

Есть зеленый индикатор активности, который в этом корпусе снаружи не виден:
Для замеров температуры наклеил на металлическую теплораспределительную пластину контроллера кусочек каптонового скотча.
Первая проверка — убедимся как работает с достаточным охлаждением, прижав к контроллеру небольшой радиатор+обдув (что б уж точно).
Результат оправдал ожидания, кроме slc-кеша никаких падений скорости нет, до конца ~1100MB/s:радиатор (под прищепкой) нагрелся до 52C, максимальное потребление ~3.8Вт:Напомню, что в исходном состоянии было так:Посмотрел при каких температурах контроллера начинается троттлинг, на чтении:
1 стадия при 88C, вторая 91C, обратный переход к первой при 84C. На термоснимке моменты пойманы с небольшой задержкой: Внутренняя толщина корпуса ~5.4мм, толщина платы в месте расположения флеша ~3.6мм.
Взял какую-то термопрокладку из комплекта толи радиатора, толи usb-nvme корпуса толщиной 2мм, защитную пленку снял только с одной стороны, что бы вторая лучше скользила внутри корпуса, каптоновый скотч на контроллере не трогал.
Результат не идеален — чтение перегреть не смогло, а при записи всего обьема до перегрева дошло на 80%:
Запись файлов почти на весь обьем (505 из 512GB) — выполняется чуть медленнее, что видно и по загрузке в диспетчере задач в ~75%, из-за этого перегрев возник несколько позже, после 90%: |  |  |
Для 512GB этим вполне можно ограничится. Для старшего обьема стоит подумать о прокладке с лучшей теплопроводностью или меньшей толщины + металлическую прокладку.
Как вариант — подобрать прокладку и с обратной стороны платы, но тогда всю эту конструкцию будет сложнее вставить в корпус.
Температура в простое — контроллера на голой плате 46C, корпуса с установленной термопрокладкой — 35C (ватная палочка загораживает отверсие с более горячим флешем):
Предположения подтвердились — никаких мер по охлаждению в штатной конструкции не предусмотрено, и при желании его можно заметно улучшить, получив возможность записывать на полной скорости практически весь обьем. А стоит ли этим заниматься каждый решает сам.
| +65 |
90835
41
|
Самые обсуждаемые обзоры
| +62 |
2810
110
|
| +54 |
2677
61
|
Есть еще одна идея: вытачить (или заказать) на CNC свой разборный корпус. И сделать его так, чтобы он плотно прилегал к флешке и контролеру. Тогда можно использовать термопасту.
Да и разъёмы (два) универсальнее.

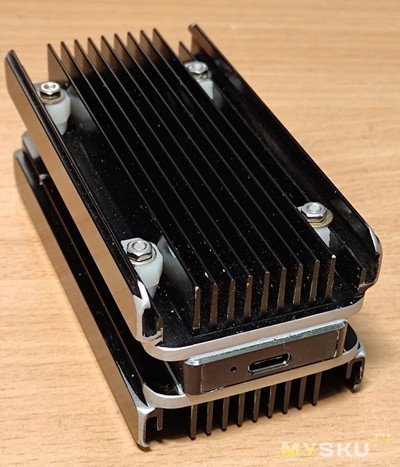

И не стоит гнаться за шустрым М.2 SSD (только нагрев выше) — контроллер скорость всё равно зарежет до менее чем ½ от PCIe 3.0 x4, а они, обычно, холоднее.
Флешка тем и хороша, что она компактная и не требует никаких дополнительных аксессуаров.
Только корпус с накладной крышкой на винте.
например голый pm991/2242/256g перегревается просто влет. притом что он мягко выражаясь не быстрый. нафиг-нафиг.
Эту тему же тысячу раз обсуждали.
SSD в любом случае будет больше и, если его подключать напрямую, то он будет мешать соседним разъемам (если вообще сможет воткнутся, а если сможет, то получится хороший рычаг для выламывания USB гнезда).
Если подключать через кабель, то надо постоянно тоскать с собой этот кабель (и возможно переходник тоже).
А эта дура типа не мешает, да?
Для SSD используется кабель. Который позволяет легко и комфортно подключиться в любой разъём, даже если в соседний вплотную что-то включено.
С кабелем — нет. А дура из обзора — вполне.
Таскать.
Будто это что-то плохое. А эту «флешку» постоянно таскать с собой не напрягает?
Кабель 25-30 см много место не занимает и почти ничего не весит. Зато решает массу проблем.
И зачем она «постоянно» нужна? Берите только тогда, когда это действительно нужно.
да и найти ssd который будет после кеша писать больше гига задачка не очевидная.
И вариант внедрить через это отверстие недорогую термопасту не?
Наклонить, дабы стекла к контроллеру, ускорением помочь.
Автор, а как клей реагирует на бензин (очиститель типа «галоша»)?
есть правда подозрение, что пластик в usb разьеме от него может набухать.
разъем можно герметично изолировать, обмотав его чем-нибудь.
с обратной стороны, изнутри, пластик разьема тоже открыт — видно ж на снимке.
P.S. Это если вообще бензин поможет. А если нет, то и переживать не за что.
сначала выяснилось, что советский бензин для зажигалок уже не бензин, а какая-то маслянистая не особо летучая хрень, которая даже гореть просто так не хочет.
добыл свежего (читал отзывы — там жалуются что ~впятеро+ дороже автомобильного продают непойми что), фиг там, за полчаса даже не размягчился, остался жестким и ломким.
бензин не вариант.
Саму пластину приклеить к чипу на теплопроводяший клей, а сверху пластину смазать термопастой (чтобы тепло ещё лучше отводилось на корпус).
Теплопроводность метала в сотни раз больше, чем терморезины.
В данном случае, у алюминия это 200-236, против 6-15 (вт/м.к) у термопрокладки.
И охлаждать желательно все греющиеся детали, в том числе и саму память.
Плюс, дополнительно сделать на боковых сторонах корпуса отверстия для вентиляции.
Так будет ещё и пассивная вентиляция, кроме отвода тепла на корпус.
И тогда в корпус начнет проникать пыль и влага. А если флешка случайно окунется в воду, но придется ee сразу разбирать, промывать (если вода будет грязная или соленая) и тщательно сушить.
Для пассивного воздушного охлаждения нужны крупные отверстия. Смотреться это будет не эстетично. А мелкие отверстия толком не помогут.
Меньше уже не будут работать. Тут пару лет назад кто-то даже выкладывал отрывок из советского издания.

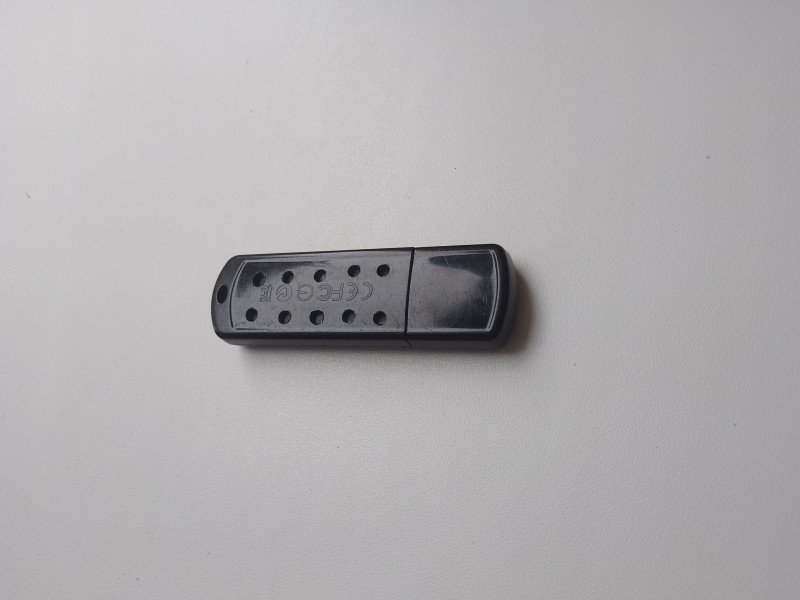

У меня несколько флешек с отверстиями: ни разу ещё в воду не окунал)
А насчёт памяти: её можно охлаждать через термопрокладку, если так боитесь перегрева.
В видеокартах тоже память охлаждают на алюминиевый радиатор через терморезину: так и охлаждение есть и тепло через терморезину не сильно греет саму память. Т.к. теплопроводность её сильно меньше металла.

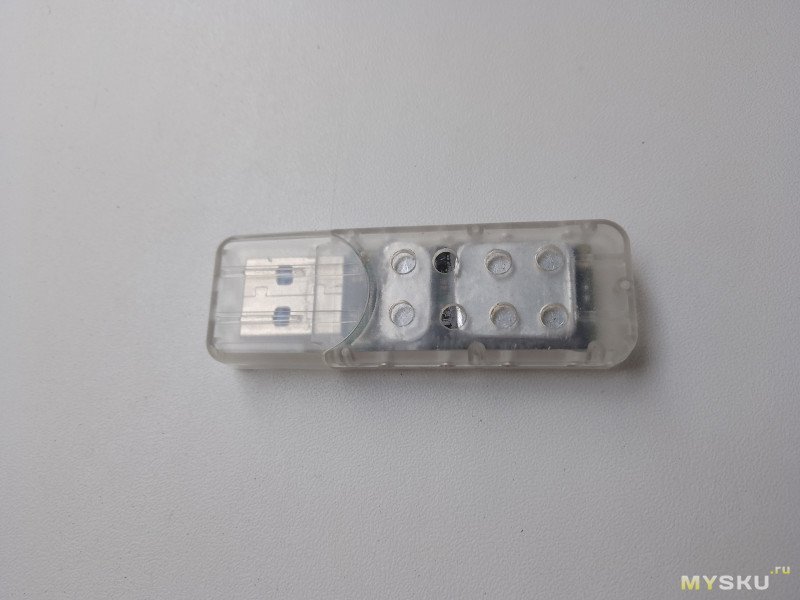

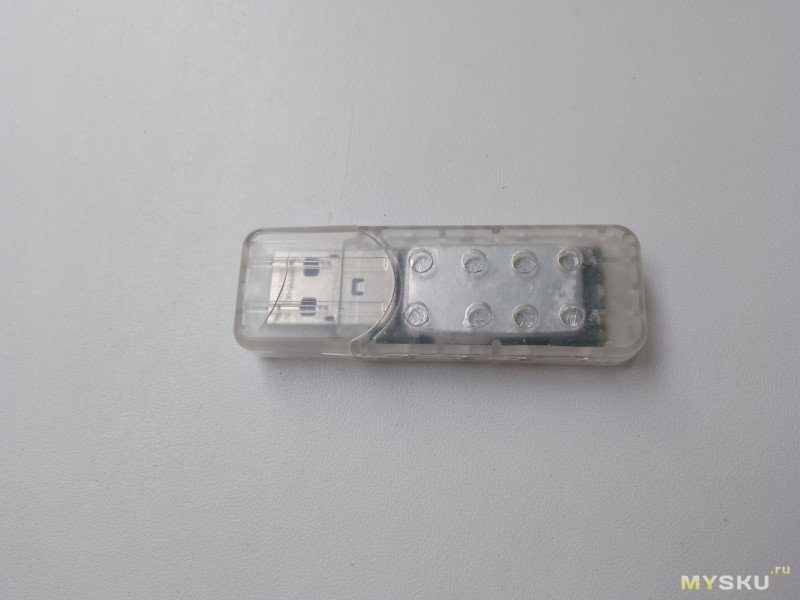

P S. Могу потом скинуть пару своих работ по охлаждению горячих флешек.

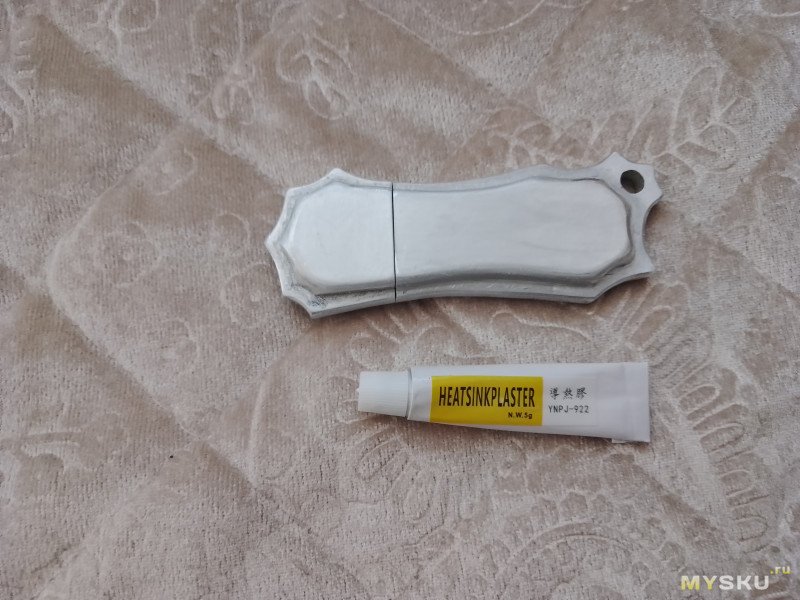

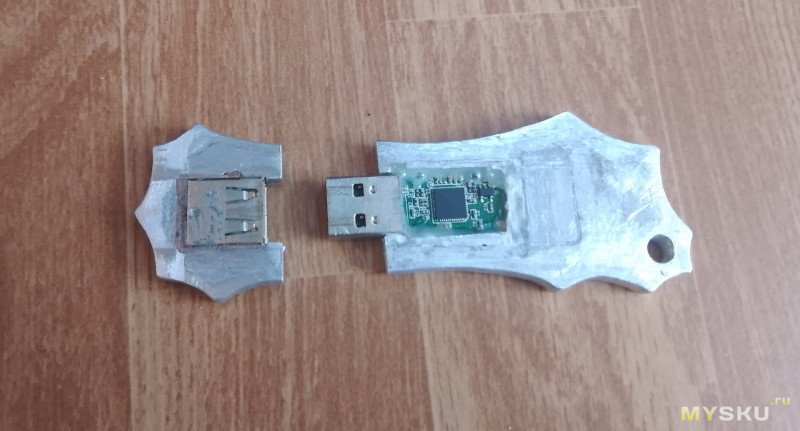

Кроме того, делаю скоростную флешку с алюминиевым корпусом и охлаждением на него.
