Кабель питания IEC C13 с фиксатором
- Цена: 250 - 500 ₽
- Перейти в магазин
С13 / C14 – ужасный разъём, постоянно выпадает сам по себе.
Нашёл на Озоне кабель который добавляет фиксацию и лечит эту проблему.

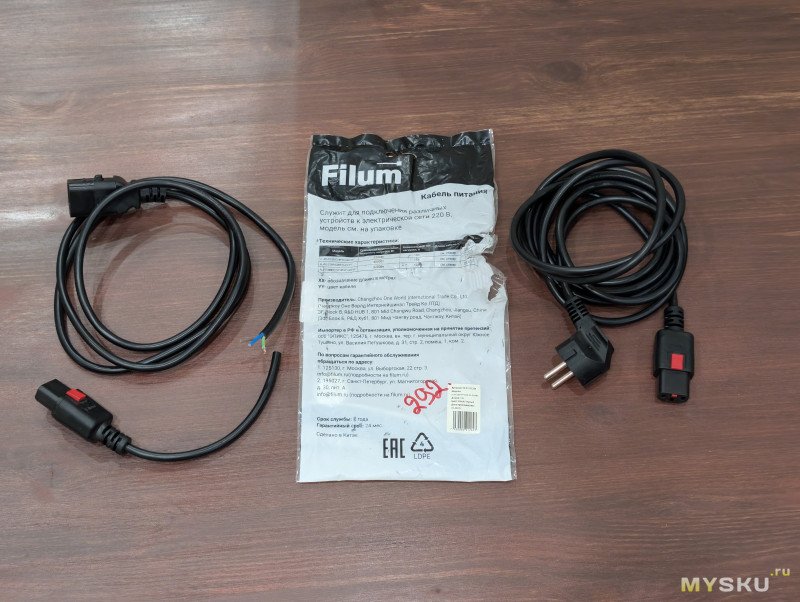

Кабель продаётся под брендом Filum, очевидный OEM. Однако, других таких же я не нашёл. На Алиэкспрессе встречаются, но выбор и цены печальные.
Здесь же доступен в нескольких вариантах длин, коннекторов и даже цветов.
Цены варьируются примерно от 250 до 500 рублей.
Самый типовой для подключения электроприборов метровый Шуко — C13 стоит 420₽ с озон картой.
Кабель добротный, литьё без дефектов.

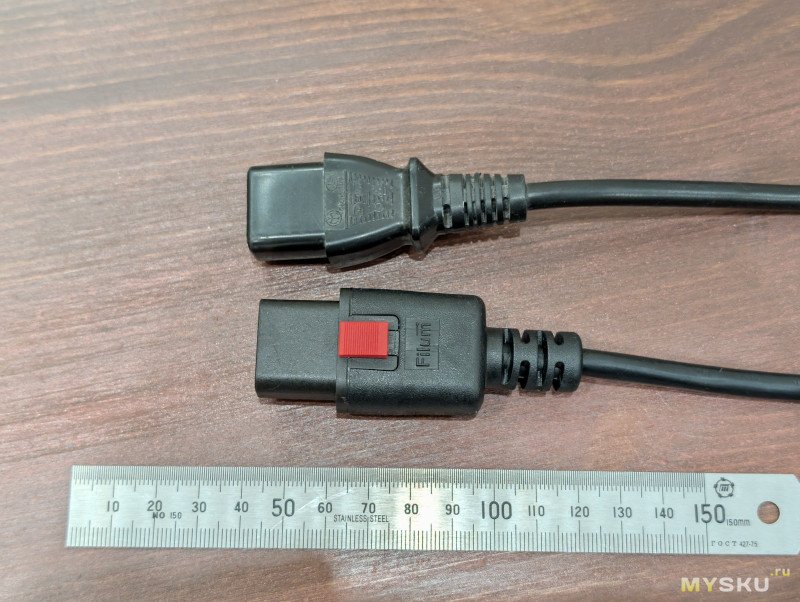

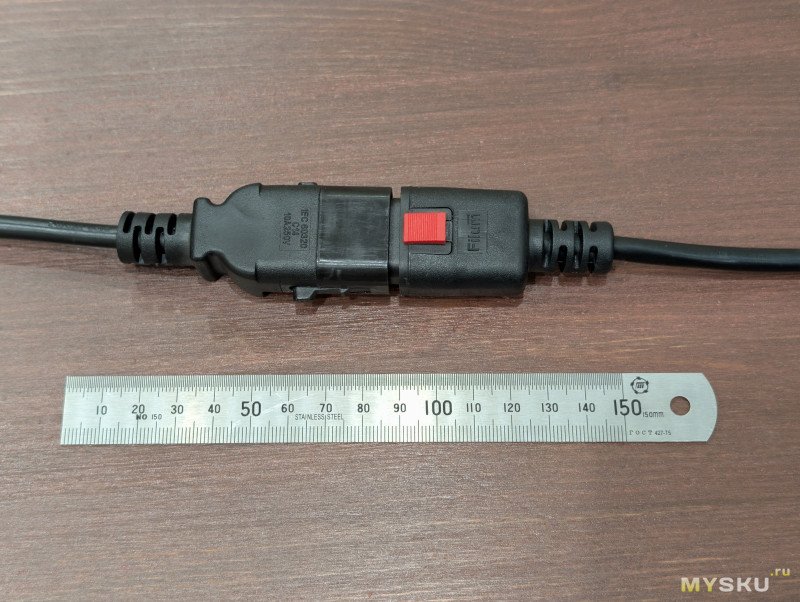

Разъём заметно крупнее стандартного, да и кнопка фиксатора добавляет габарит. В некоторые приборы может не влезть.

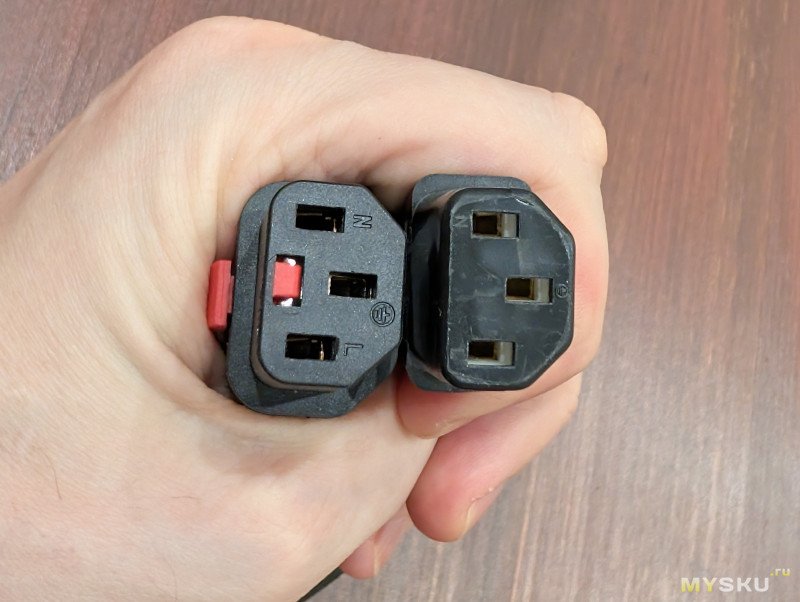

На фото без красной кнопки обычный аналогичный кабель для сравнения.

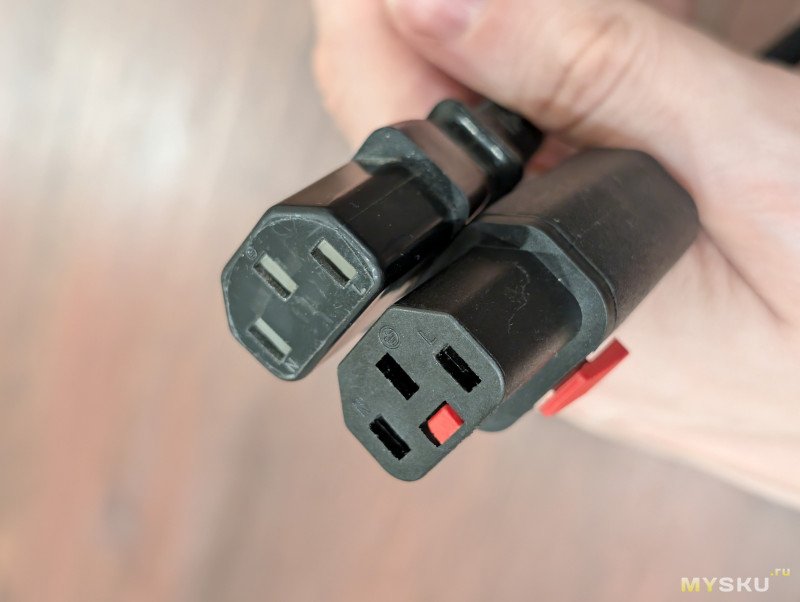

Фиксация на контакте земли. Сам механизм фотографировать бесполезно, принцип работы примерно как у строительного пистолета, небольшая пластинка упирается по диагонали в штырь коннектора. Кнопка её отводит и коннектор выходит без сопротивления.

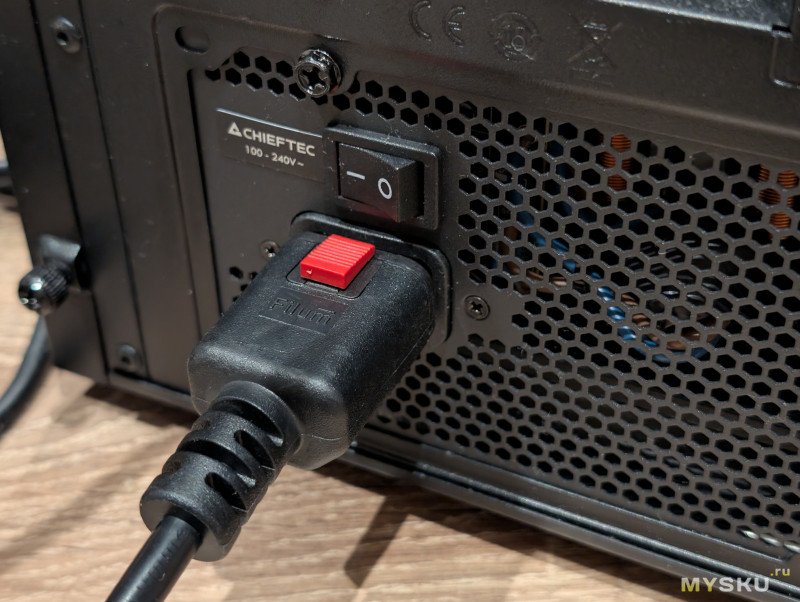

Фиксируется надёжно, руками не выдрать. Сам уж точно не уползёт.
В С14 разъёме никакой фиксации нет, он стандартный, а ушки только для хвата.
Сечение проводника указано как 1мм².

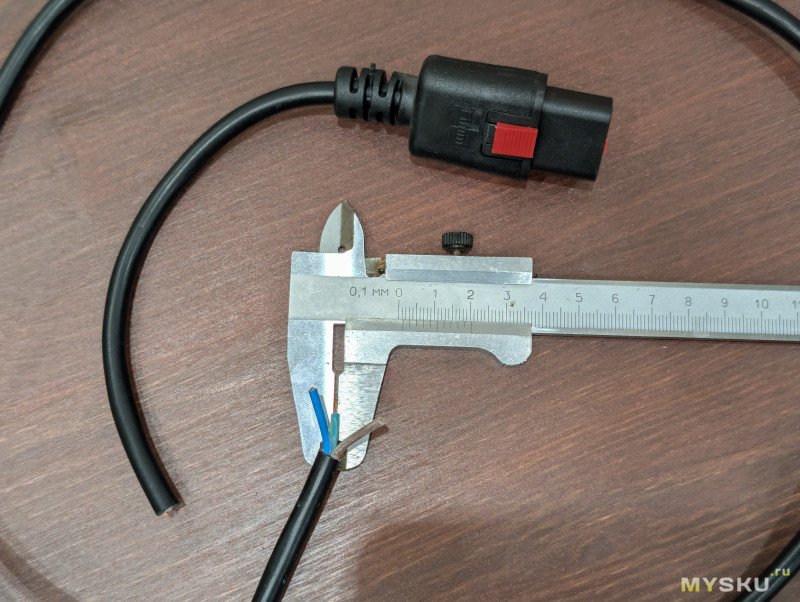

Кабель я разрезал, диаметр проводника у меня получился 1.3мм, что даёт сечение 1.32мм².
Из-за ручного измерения, пожалуйста, учитывайте разницу в 1 дюйм.

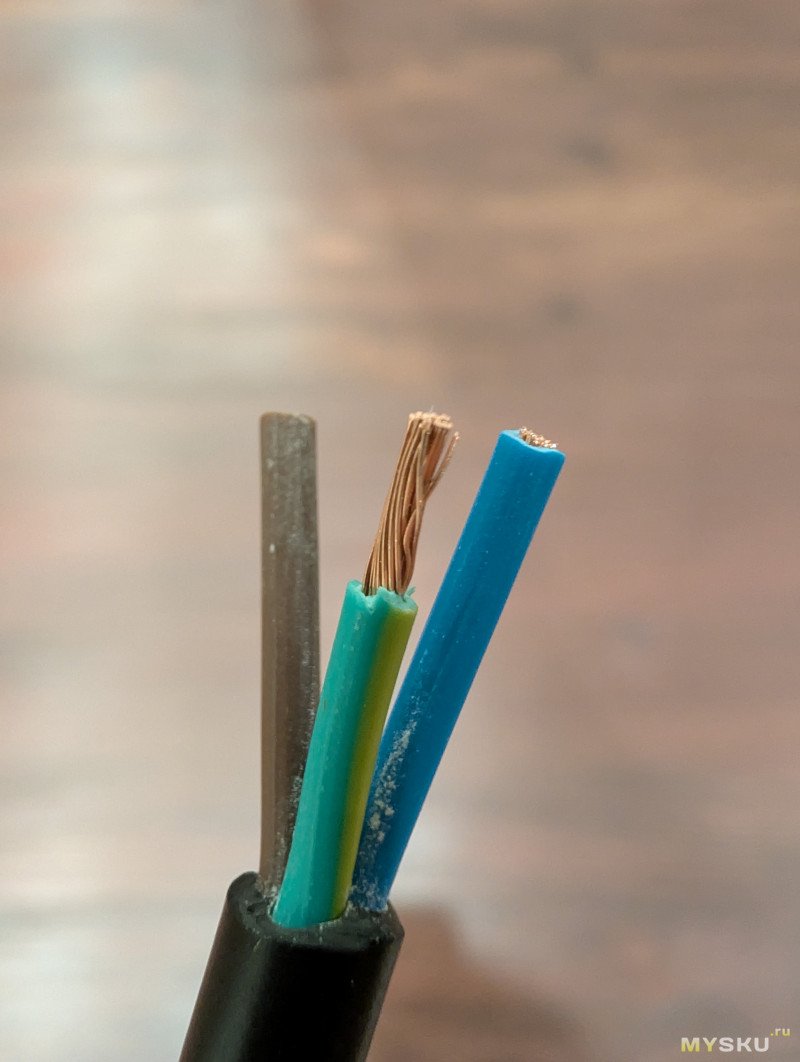

Замерял я многожильную скрутку, а указанный номинал это сумма сечений маленьких жил.
В общем, с учетом погрешности похоже что не наврали.

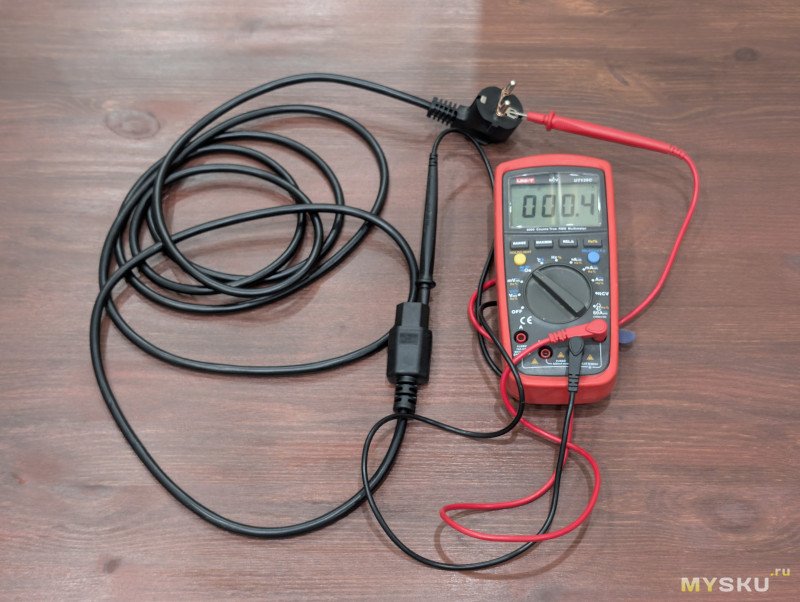

Замкнул три провода трёхметрового кабеля перемычками, замерил суммарное сопротивление – 0.4 Ома.
Расчётное теоретическое для 9 метров меди 1мм² – 0.15 Ом (алюминия 0.25, железа 0.89).
Опять же, замерял я мультиметром для которого это вообще граница измерений и само значение меньше погрешности. К тому же лениво двумя проводами, а перемычки и вилки не учитывал.
Уверенно, пожалуй, можно лишь судить что не сплав китаниума.
По моим посильным замерам думаю что заявленные характеристики похожи на правду. Мне кабель понравился, буду по случаю брать вместо стандартных.
Нашёл на Озоне кабель который добавляет фиксацию и лечит эту проблему.
Кабель продаётся под брендом Filum, очевидный OEM. Однако, других таких же я не нашёл. На Алиэкспрессе встречаются, но выбор и цены печальные.
Здесь же доступен в нескольких вариантах длин, коннекторов и даже цветов.
Цены варьируются примерно от 250 до 500 рублей.
Самый типовой для подключения электроприборов метровый Шуко — C13 стоит 420₽ с озон картой.
Кабель добротный, литьё без дефектов.
Разъём заметно крупнее стандартного, да и кнопка фиксатора добавляет габарит. В некоторые приборы может не влезть.
На фото без красной кнопки обычный аналогичный кабель для сравнения.
Фиксация на контакте земли. Сам механизм фотографировать бесполезно, принцип работы примерно как у строительного пистолета, небольшая пластинка упирается по диагонали в штырь коннектора. Кнопка её отводит и коннектор выходит без сопротивления.
Фиксируется надёжно, руками не выдрать. Сам уж точно не уползёт.
В С14 разъёме никакой фиксации нет, он стандартный, а ушки только для хвата.
Сечение проводника указано как 1мм².
Кабель я разрезал, диаметр проводника у меня получился 1.3мм, что даёт сечение 1.32мм².
Из-за ручного измерения, пожалуйста, учитывайте разницу в 1 дюйм.
Замерял я многожильную скрутку, а указанный номинал это сумма сечений маленьких жил.
В общем, с учетом погрешности похоже что не наврали.
Замкнул три провода трёхметрового кабеля перемычками, замерил суммарное сопротивление – 0.4 Ома.
Расчётное теоретическое для 9 метров меди 1мм² – 0.15 Ом (алюминия 0.25, железа 0.89).
Опять же, замерял я мультиметром для которого это вообще граница измерений и само значение меньше погрешности. К тому же лениво двумя проводами, а перемычки и вилки не учитывал.
Уверенно, пожалуй, можно лишь судить что не сплав китаниума.
По моим посильным замерам думаю что заявленные характеристики похожи на правду. Мне кабель понравился, буду по случаю брать вместо стандартных.
Самые обсуждаемые обзоры
| +54 |
2266
47
|
| +62 |
2680
212
|
| +74 |
2936
31
|
пс может из рук выпадает? ну мало ли

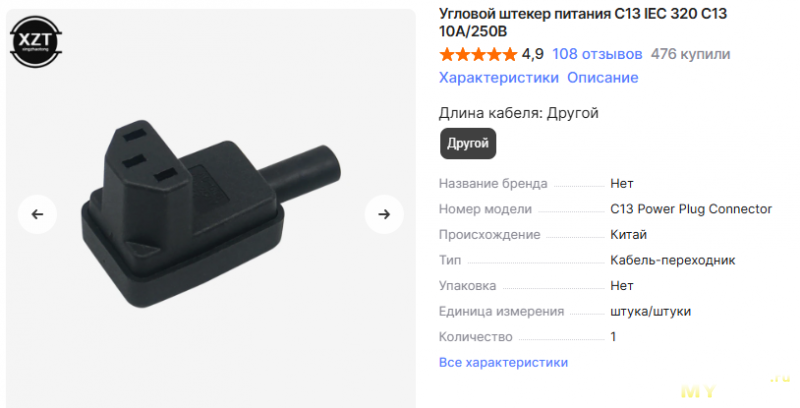

но в таких случаях обычно надо кабель с угловым разъемом искать.
а 92й — просто силой мысли — причём по всем кабинетам и это не выходя из каптёрки)))
Но вот в разъеме держался крепко, не выпадал. :) Хотя плохо держащиеся пару раз встречал.
Но это просто брак, причем всего кабеля. Такой кабель проще выкинуть, чем сабж покупать.
Двигаешь его, на кабель немного натяжения приходит, он постепенно расшатывается и в какой-то момент монитор сам гаснет внезапно.
Любая техника которая хоть немного перемещается тоже страдает. У меня подставка чайника тоже с C14 например. Поднимаешь её иногда помыть столешницу – чайник отваливается.
Пруф или ТС — звездобол
Но с объяснениями всё просто: У этой пары нет даже никаких попыток защиты от самопроизвольного выпадения. Пржуинок, лепестков, рёбер…
У USB-A штекера есть пара глазиков, в разъёме в них подпружиненные пластины попадают. У коаксиальных кабелей типа 5.5х2.1 центральный паз усиками обжимается. В Шуко вилках либо сводящиеся пластиковые пины, либо клеммы розетки зажаты на меньший диаметр чем штыри. У 8P8C язычок. У Powercon байонет…
Это всё хороший продуманный промышленный дизайн. Коннекторы втыкаются с лёгким усилием и тактильной отдачей. Чётко понятно когда случилось соединёние и они не выпадают хотя бы под собственным весом.
Вся семья IEC 60320 же – просто пластиковые втулки которые держатся на честном слове и допусках производства.
Они надёжны только там куда никто не прикасается. Ну а если не прикасаться, то и гвоздь в розетке надёжно держаться будет.
Должно быть вы его используете в непредусмотренном режиме эксплуатации. Кладете на вибростол, используете для автомобильной электрики, подключаете через него шуруповерт и ходите с ним по квартире… что то такое?
Да, но не буду спорить — наличие фиксации всегда лучше, чем когда ее нет.
ТС что у вас за такой юз кейс? Может дело в розетке? Или руках?)
Спрашиваю с тем же прищуром, с которым спрашивала чайка Василь Иваныча, почему он одной рукой грёб)
т.е. в комплекте к монитору кладут какой-то особенный плохой кабель? любопытно узнать что за монитор такой.
Сам провод тоньше, сечение жил занижено, чуть меньше пластика использовано на вилке в розетку. Магнитом проверять не догадался.
А качество кабеля — да, именно про это и написал. Обычно обнаруживаешь при каких-то переездах или перестановках.
Допустим, кабель стоял раньше в компе, неподвижно. Может контакт и был ненадёжным, но проблем это не вызывало. А потом при перетасовке попал в монитор, где сразу вылезли бока.
Обычно я такой кабель не выбрасываю, а использую как донора — вилка Шуко там всегда нормальная.
Я подобных случаев за 35 лет знакомства с разъёмом по пальцам руки могу пересчитать.
1) С каких пор C13 выпадает? Он обычно ставится на стационарную технику, от чего он выпадать должен? Но и без этого из нормальных гнёзд чтобы его вынуть — нужно развить приличное усилие.
2) Каким образом зажатие ровной пластины контакта заземления будет сильно препятствовать выпаданию? Цепляться там не за что, а на одной силе трения здесь далеко не уедешь.
А то я купил на озоне дешевый за 140р. а там пластины контактов магнитятся(
Хочу у БП на аккумуляторный инструмент (от макиты) провод удлинить
Я, получается, нетривиальный: на работе довольно регулярно встречался. Чаще всего, когда подключённое оборудование достаточно часто двигается хотя бы слегка. Обычно — принтеры. Хотя и с системниками бывало: собственно всё, что на полу (напрямую или на подставке) — этому подвержено, если ещё и кабеля в доступе ногами пользователей.
А если сервер? Да и коммутатор — радости тоже мало.
У нас были оба варианта случившегося (хотя кабеля все без фиксации).
В шкафу провод, подающий питание на бесперебойник подключается напрямую?
Обычно все понимают, как должно быть правильно, но делают как попало.
которых, если повезёт, одна из десяти, сделано более правильно, да.
Ну а даже если кабель питания и лежит поперёк прохода, то его случайное выдёргивание из UPS не имеет таких катастрофических последствий. Если его вообще выдернуть получится, а не споткнуться.
Пруфы будут или это ваши очередные фантазии?
пропустить первые четыре слова? )))))
Ага, щас я тут в общий доступ кучу фотографий клиентских серверных повыкладываю, ну.
Клоунада на выезде ))
Пруфы будут про «очередные», или балаболите безудержно? ))
Скорее ляпнули не подумав, а теперь пытаетесь выкрутиться.
без задней мысли.
Да легко.
Не так давно монтировали СКУД с централизованным размещением контроллеров (то есть, все контроллеры стоят на DIN-рейках в стойке в серверной), заняли почти все 42", четыре ИБП на 12В в той же стойке запитаны от PDU, который как раз и включен в розетку на стене через проход.
Заказчику предлагали сделать правильно, от щита, но увы, за электрику у него отвечает другое подразделение.
/Страна у нас не огранивается пределами МКАД, а где народ победнее, такие чудеса можно увидеть, жуть))) ИБП обычно есть, это да, но в большинстве случаев их как поставили про монтаже системы, так больше и не трогали, и аккумы давно в ноль. Особенно это касается всяких муниципальных структур, типа поликлиник, домов культуры и прочих подобных. Проводили однажды большое обследование — офигевали, мягко говоря./
Ага, воткнуть 4 ИБП, а не один мощный — место в стойке за МКАД-ом явно не в дефиците.
Ваше личное понимание — Ваше личное дело, извините )
skat-ups.ru/catalog/ibp-dlya-sistem-bezopasnosti/skat-1200u-rack/
Да дешманский какой-то, типа такого:
www.dns-shop.ru/product/557ab0b827743332/blok-rozetok-cmo-br-16-008/
У него вводной разъём сзади C14.
Типовой для централизованных СКУД.
Ну и практически каждый монтаж, например, бюджетной СВН — примерно такой же «единичный случай» )))
Типовая схема — в ближайшую розетку втыкается кабель от размножителя (даже не обязательно рэкмаунт, зачастую это обычный бытовой удлинитель с тремя розетками), в него втыкаются ИБП и монитор, в ИБП — PoE-коммутатор(ы) и регистратор. Задача — чтобы при отключении энергоснабжения монитор, который заказчики в норме никогда не отключают, не отжирал ресурс батарей ИБП.
Традиционно всё собирается в настенный шкафчик, обычно его цена несущественна на фоне активки и кабеля.
Если найдёте RM-ИБП на 12В с током до 30А, который будет дешевле четырёх указанных выше и займёт меньше места в стойке (с учётом батарей), — буду признателен.
Да, он должен быть ещё и российского производства, и свободно доступен к приобретению, а не «поставка в течение 8 недель»)))
/Нонеча, блин, не то что давеча, каждый проект — битва компромиссов.../
Какие совсем чахлые, всего 7А (84 Вт). Да ещё и 2U на каждый. Не, мне это не понятно, ну да заказчику виднее.
да ещё и с кучей сертификатов? Тогда это многое объясняет.
А взять 1 UPS и несколько стоечных БП чем не вариант? Это ж дешевле должно быть.
Так, стоп, какой настенный шкаф. Я же до сих пор имел в виду исключительно серверную стойку, т.к. изначально отвечал на это:
mysku.club/blog/russia-stores/104813.html#comment4732390
Запутали вы совсем меня.
Это какие, например?
Да, согласен, уже вылетело ))
Впрочем, если у заказчика есть место в какой-то стойке, но там нет нормального ИБП /и такой случай был пару лет назад/, то всё сказанное выше справедливо.
В смысле, есть шкаф на 42", СКС в нём разбита на патч-панелях, стоит пара коммутаторов для локалки, на дне — мелкий ИБП типа на 500ВА для них, включенный в PDU, уже воткнутый «через проход», а остальное — пусто, туда и запихали видеонаблюдение, и подключили в тот же PDU, свой ИБП поставили рядом с тем мелким.
А серверы у них где-то в другом месте, и не уверен, что вообще в том же городе.
Я этими вещами (не только, но преимущественно) уже… больше четверти века на жизнь зарабатываю, много разного видел))
Погуглил, если без этих требований, то вариантов всяких предлагает достаточно, в т.ч. и 1U и с ИБП. Ну вот этот например
чем плох?
Или такой
и ещё куча ссылок
Но направление понятное, спасибо, дешевле вряд ли будет при аналогичном времени автономности, но места может занять меньше, да.

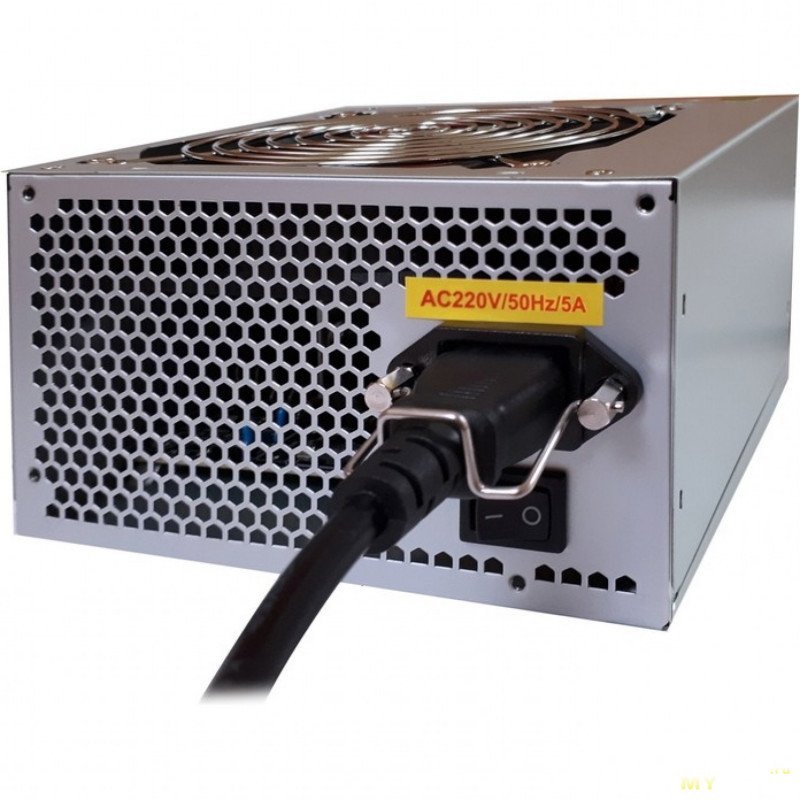

или предполагается что нейлоновой стяжкой к корпусу эту скобку фиксировать или как?
А так, этот разъём как правило выпадает в мониторах, ещё со времён ЭЛТ.

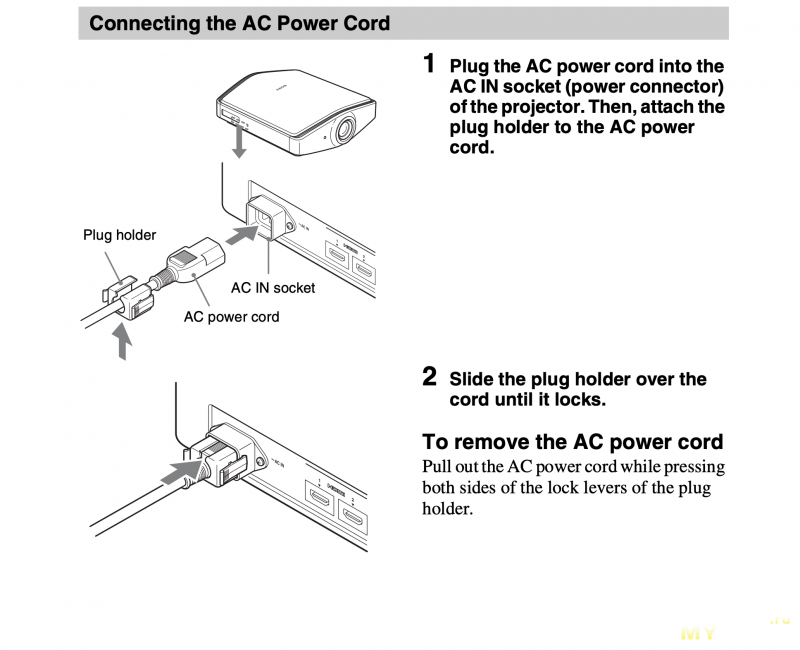

кабель с застежкой видел лишь на крутом проекторе sony типа vpl-vw100 или vpl-vw200. но там снаружи специальный колодец был с прорезями для застежки.
«вставил-вынул». При каких-то глобальных перестановках можно и открутить.

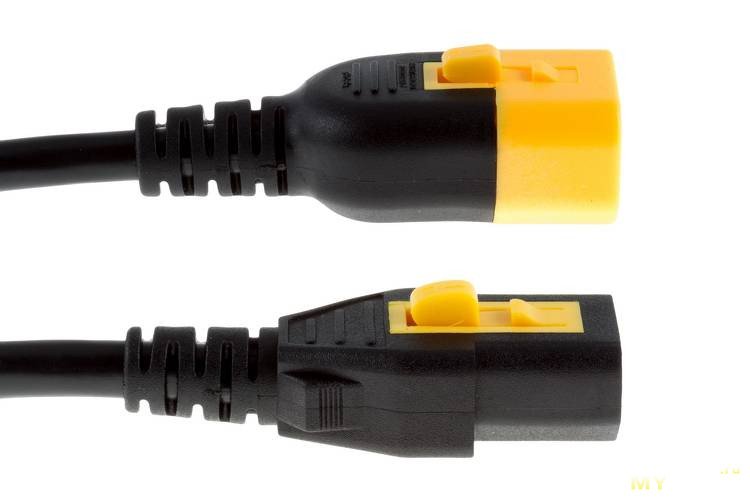

Ну а в целом, если уж говорить о защёлках, то у кабеля из этого топика нет особых недостатков — и случайно не вытянешь, и оперативная замена возможна.
Такая же схема из общепринятого в пистолетах для пены:
Если нажать на курок (маленький металлический под большим пальцем), то пластика становится перпендикулярно и в её отверстие шток свободно проходит без трения в обе стороны.
У разъёма в качестве штока выступает пин штекера C14.
Сейчас пользуемся обыкновенными — ничего не выпадает.
Это работает не только с выключателем :)
а вилки из розеток на 220V не выпадают? ведь там меньше площади соприкосновения контактов…
Разные вилки, практически ежедневно, более 15 лет, как говорится, что я делаю не так?
перечитайте все сообщение, а не то что вам захотелось оттуда выдрать.
— Ну сохраняйтесь…

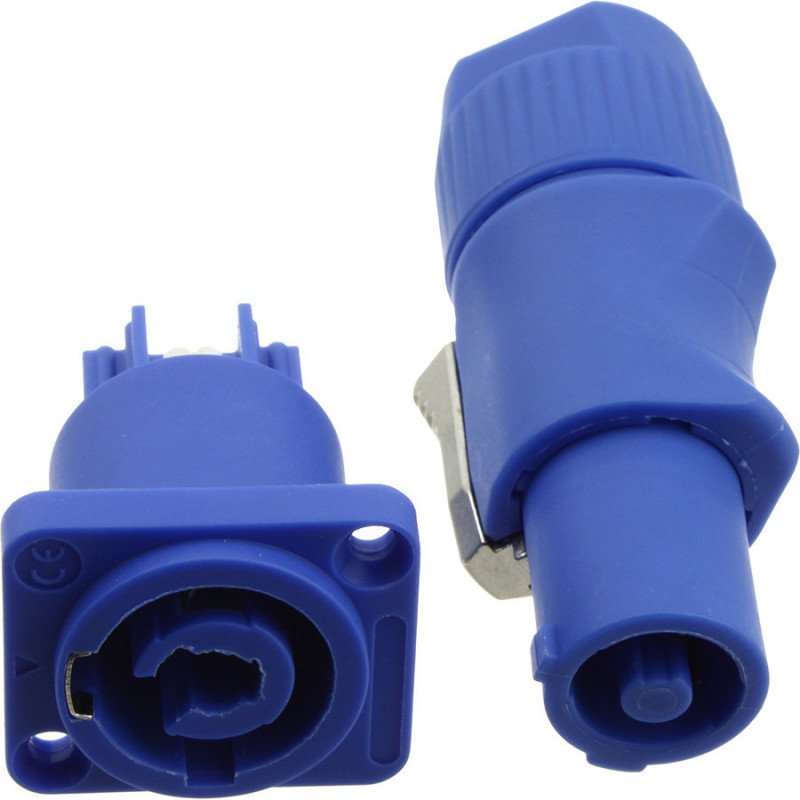

У преемника, Powercon True1 есть коннекторы в любых комбинациях. Но их почему-то китайцы ещё массово не клонируют, только оригиналы продаются по 1500-2000₽ за коннектор.
ибо как выше неоднократно замечено — да, бывает, но — весьма редко.
А бывает и обратное — вот этот экземпляр до доработки напильником ни в один современный разьем просто не лез. Вероятно он еще советский или сэв'овский:
https://aliexpress.ru/item/32872643961.html
Все возникшие у меня вопросы оказались заданы, а ответы получены :)
Берём длинногубцы / утконосы и ими слегка закручиваем пропеллером ножевые пластинки на разъеме С14.
(Только на неответственном слабонагруженном оборудовании. До списания пользовательского ПК кабель продержится.)
Кабели с C13 бывают на разный ток и разной длины. Брал для серверов только толстые, тяжелые, с большим сечением. Такие всегда держутся хорошо.
Бывают ситуации когда на C14 тонкие ножевые пластины, тут либо их крутить либо подсовывать медную оплетку в гнезда C13.
Я конечно допускаю что если его выдернуть и вставить обратно 1000 раз, то он не будет уже хорошо держаться.
Но, блин, я так и не понял как работает этот фиксатор)))
